Mô tả

Microsoft đã quyết định một lần nữa để ân sủng máy tính xách tay của họ máy tính bảng Bề mặt với số. Surface Pro 6 của năm nay đi kèm với một công việc sơn đen mới kiểu dáng đẹp và bộ vi xử lý quad-core đầu tiên trong một thiết bị Surface! Chúng ta sẽ tìm thấy cái gì khác bên trong? Chỉ có một cách để tìm ra — hãy xé nó ra!

Theo dõi chúng tôi trên Facebook, Instagram hoặc Twitter để cập nhật tất cả các thông tin mới nhất. Đối với teardowns gửi thẳng vào hộp thư đến của bạn, đăng ký nhận bản tin của chúng tôi.

Bước 1:

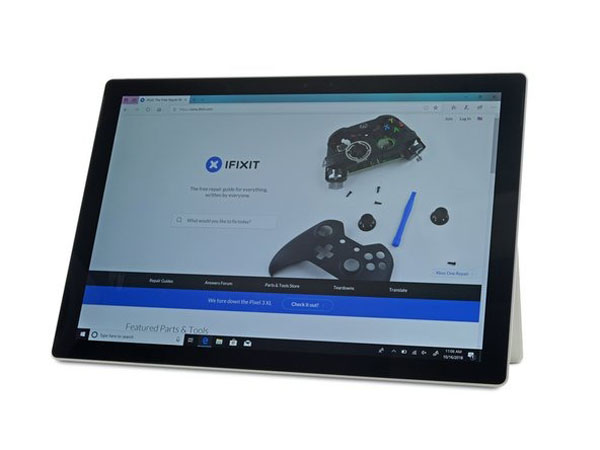

Bề mặt mới, thông số kỹ thuật mới (sorta):

  • 12.3 “Màn hình PixelSense với độ phân giải 2736 × 1824 (267 ppi)
  • Bộ vi xử lý Intel Core i5 thế hệ thứ 8 (Kaby Lake R) với Intel UHD Graphics 620
  • RAM 8 GB (tùy chọn 16 GB)
  • Bộ nhớ trạng thái rắn 128 GB (tùy chọn 256 GB, 512 GB và 1 TB tùy chọn)
  • Máy ảnh mặt sau 8 MP với video 1080p và máy ảnh Windows Hello 5 MP / 1080p phía trước
  • Cổng âm thanh USB 3.0, microSDXC, Mini DisplayPort, SurfaceConnect và 3,5 mm
  • Wi-Fi 802.11a / b / g / n / ac, Bluetooth 4.1

Bước 2:

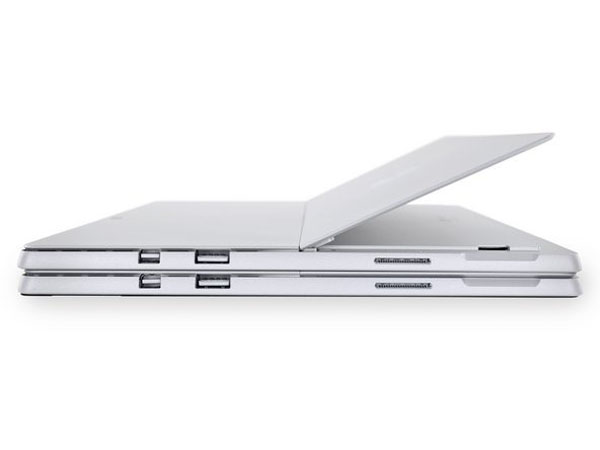

  • Có vẻ như chúng tôi có thêm Surface Pro 6 — err, đợi đã, một trong số đó là Surface Pro của năm ngoái.

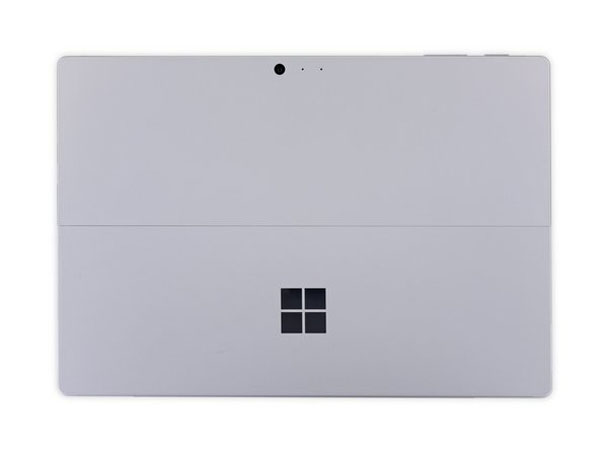

  • Vâng, ở bên ngoài không có nhiều thay đổi so với năm ngoái. Vẫn còn trường hợp tương tự, bản lề và số lượng cổng tương đối lành mạnh.

Tuy nhiên, đáng chú ý là vào năm 2018, nó là cổng USB-C được sử dụng phổ biến trên thị trường Surface Go.

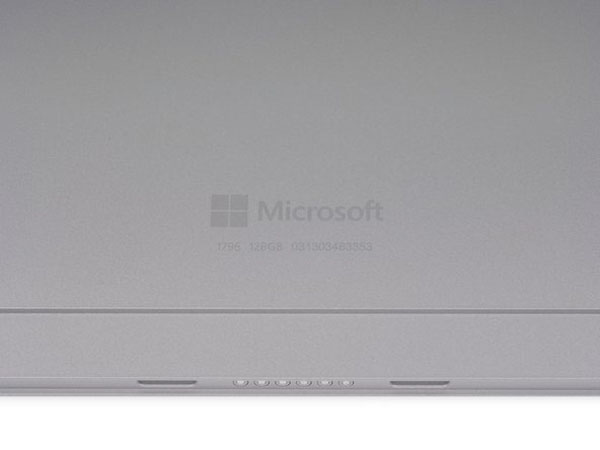

  • Chúng ta phải nhìn khá gần để nói với các bề mặt này, nhưng cuối cùng chúng ta tìm thấy một số mô hình mới ẩn dưới chân đế: 1796.

Bước 3:

  • Dòng Surface Pro có một vài cấu hình khác nhau và tất cả đều có tiêu chuẩn với chất kết dính nâng cấp.

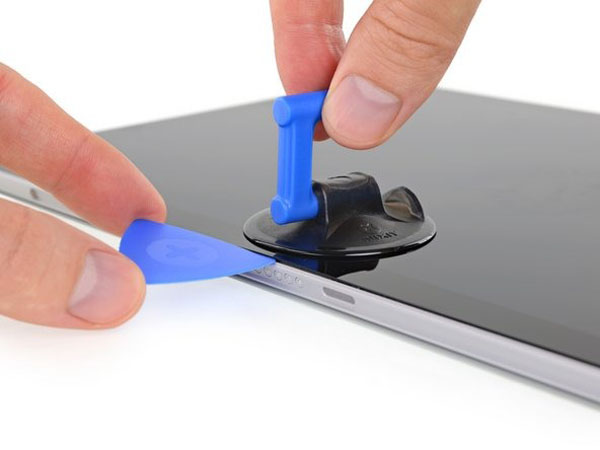

May mắn thay, chúng tôi đã có một công thức đã thử và đúng cho thành công tách màn hình bề mặt:

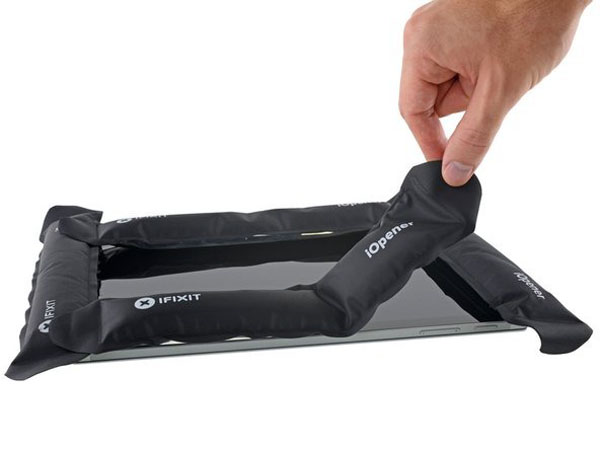

  • Bước 1: áp dụng iOpener tự do.
  • Bước 2: lấy một Pick mở và một xử lý hút, và chiến đấu cho cuộc sống thân yêu thông qua găng tay dính của Microsoft.
  • Bước 3 (tùy chọn): mất kiên nhẫn, phá vỡ màn hình.

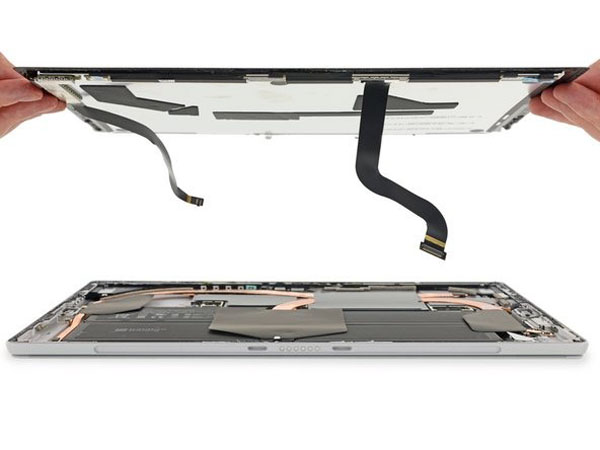

May mắn thay, chúng tôi không gặp bất kỳ sự ngạc nhiên nào khi chúng tôi giải phóng màn hình — mọi thứ đều giống như trước đây, tiết kiệm thêm một cáp hiển thị so với Surface Go.

Bước 4:

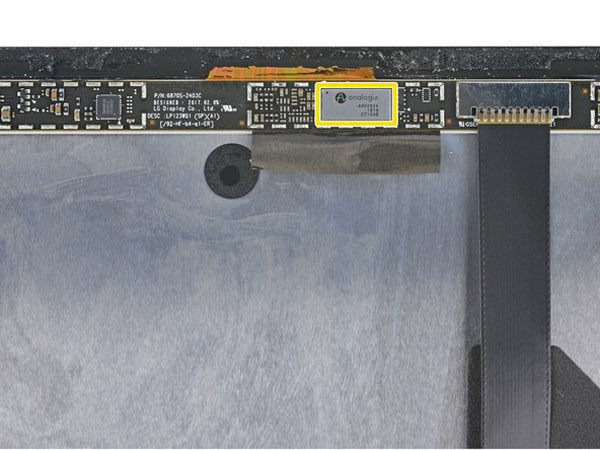

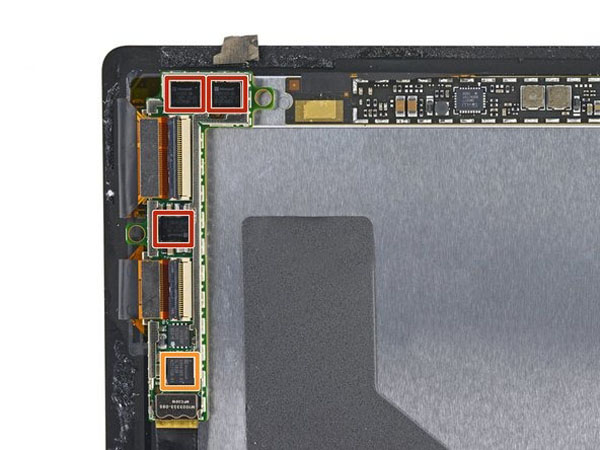

Chúng tôi làm gián đoạn việc tháo gỡ này để mang lại cho bạn chip hiển thị!

  • Microsoft X904169 06 CL1706, có thể là bộ điều khiển Bút Bề mặt của N-Trig.
  • Microsoft X904163 01 CL1708
  • Analogix ANX2604, có thể là bộ chuyển đổi DisplayPort.

LG làm cho màn hình này, mà có vẻ nghi ngờ tương tự như một chúng tôi tìm thấy trên Surface Pro 5.

Họ có thể tương thích chéo không? Vâng, họ có thể – chúng tôi đã bỏ màn hình năm ngoái vào Surface Pro 6 của chúng tôi, và nó hoạt động gần giống như ai đó đã lên kế hoạch cho nó theo cách đó.

Bước 5:

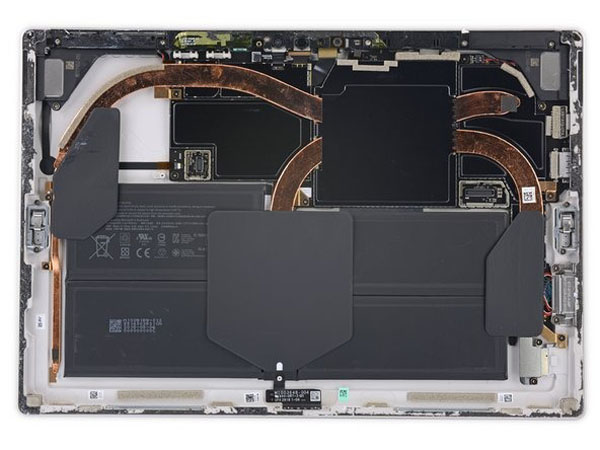

  • Với màn hình hiển thị ra khỏi con đường, chúng ta có thể nhận được những thứ tốt.
  • Có vẻ như Microsoft đã can thiệp vào bộ phận làm mát thụ động của họ một chút – có vẻ như năm ngoái, nhưng với một đường ống nhỏ ở phía bên trái – cộng với một số miếng đệm tản nhiệt sôi nổi.

Thật ấn tượng khi thấy Microsoft tiếp tục tăng cường sức mạnh xử lý mà không cần quản lý nhiệt bổ sung nhiều. Sẽ rất thú vị khi xem thiết lập mới này xử lý nhiệt dưới tải như thế nào.

  • Nhìn về phía nam, những điểm tương đồng tiếp tục, với một pin quad-cell chiếm hầu hết các trường hợp.

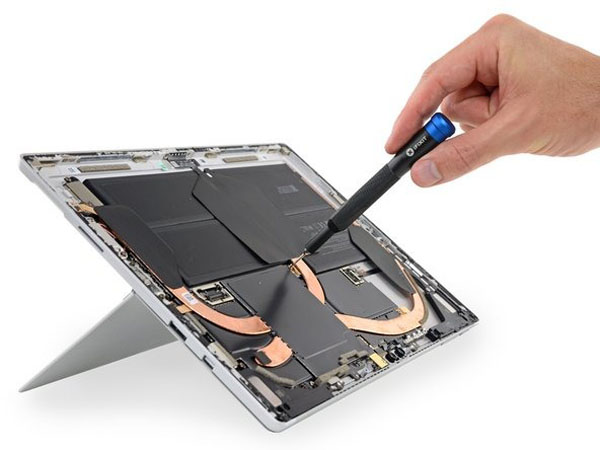

  • Về mặt cộng, tất cả các đinh vít cho đến nay là Torx tiêu chuẩn. Chúng ta hãy xoay chúng ra!

Bước 6:

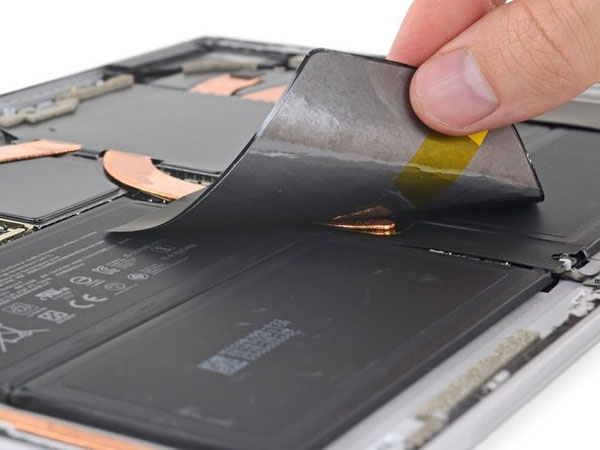

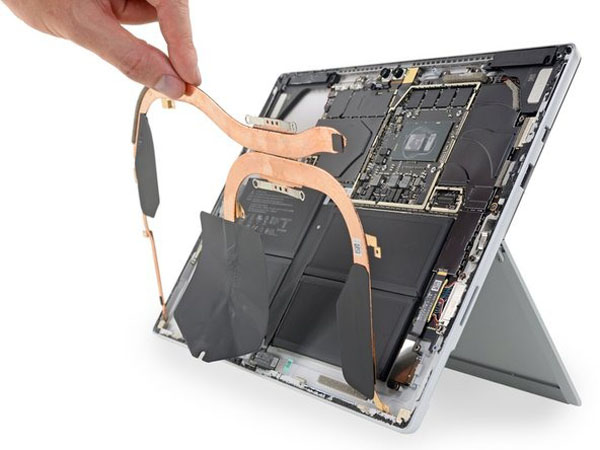

  • Tìm kiếm vàng ở phần cuối của cái tản nhiệt, chúng tôi bóc vỏ một số thứ … mọi thứ. Surface Pro 4 có bộ tản nhiệt bằng đồng, nhưng trông giống như graphite.
  • Nhìn vào những máy sưởi nhiệt không dẫn đến bất kỳ vàng nào, nhưng chúng tôi có thể tháo tản nhiệt ngay bây giờ.

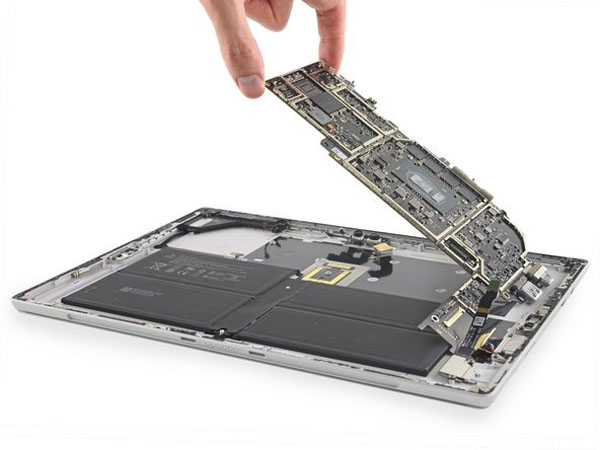

  • Với tản nhiệt được gửi đi, chúng tôi có quyền truy cập vào các máy phát nhiệt – tất cả silicon đó!

Bước 7:

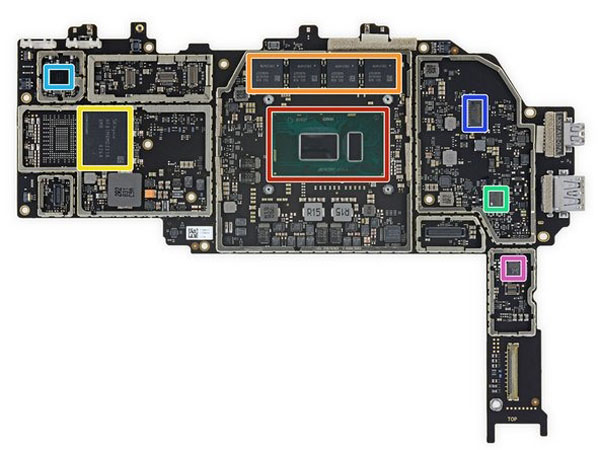

Chip mới và chip cũ (chủ yếu là chip sau):

  • Bộ xử lý Intel Core i5-8250U
  • Samsung K4E6E304EB-EGCF 2GB LPDDR3 DRAM (4 chip cho tổng số 8 GB)
  • SKhynix HFB1M8M0331A (BC501) SSD 128 GB NVMe
  • Bộ nhớ flash nối tiếp Winbond 25Q128JVPQ 128Mb
  • Marvell W8897 802.11ac, NFC và Bluetooth SoC
  • Mô-đun nền tảng đáng tin cậy của Nuvoton NPCT650SBCWX
  • Bộ điều khiển đầu đọc thẻ microSD RTS5343

Bước 8:

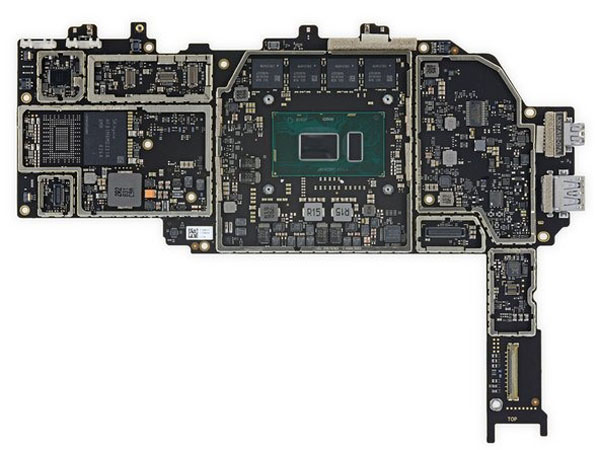

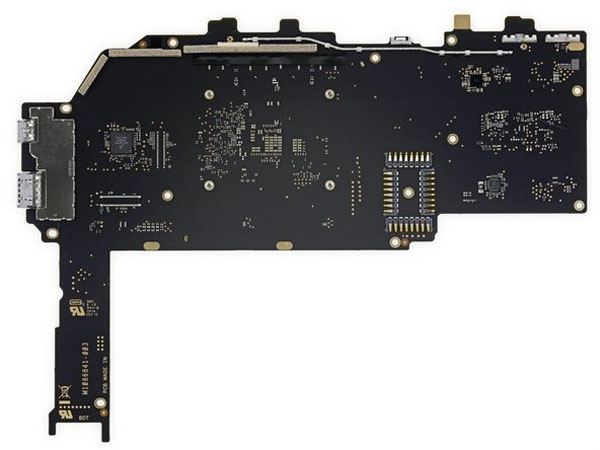

Ở bên lật:

  • Freescale / NXP M22J9VDC Kinetis K22F 512KB 120 MHz ARM Cortex-M4 dựa trên MCU
  • Bộ điều khiển sạc pin của Texas Instruments BQ25700A
  • Bộ giải mã âm thanh Realtek ALC3269

Bước 9:

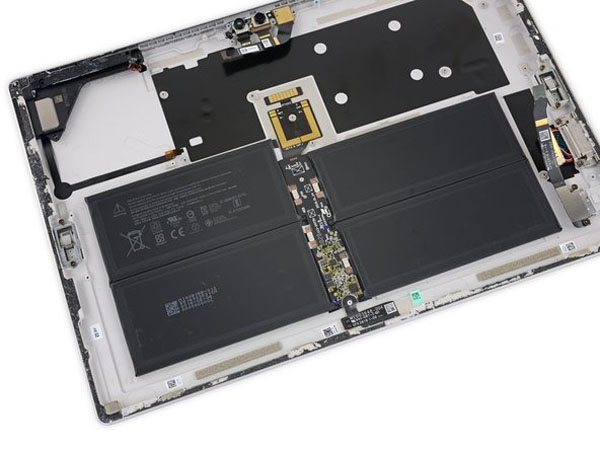

  • Chúng tôi lại một lần nữa đi đến ngã ba không thể tránh khỏi trong bất kỳ teardown bề mặt: đưa ra pin nặng nề dán, hoặc để nó được?
  • Xem xét không có các tab pin giải phóng căng, và chúng tôi đã có đầy đủ của chúng tôi tò mò, chúng tôi chọn để cho con quái vật ngủ cho bây giờ.

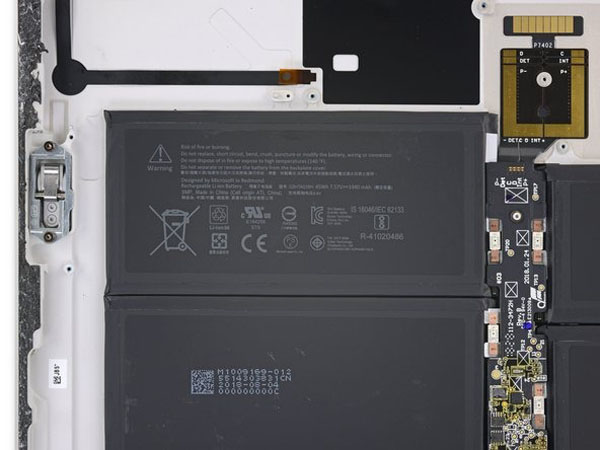

  • Pin này nặng ở 45 Wh (7.57 V x 5940 mAh), chính xác như nhau vào năm ngoái.
  • Đó là dự kiến ​​lớn hơn so với anh chị em di động nhiều hơn của nó, và thậm chí lớn hơn một chút so với iPad gần đây nhất.

Bước 10:

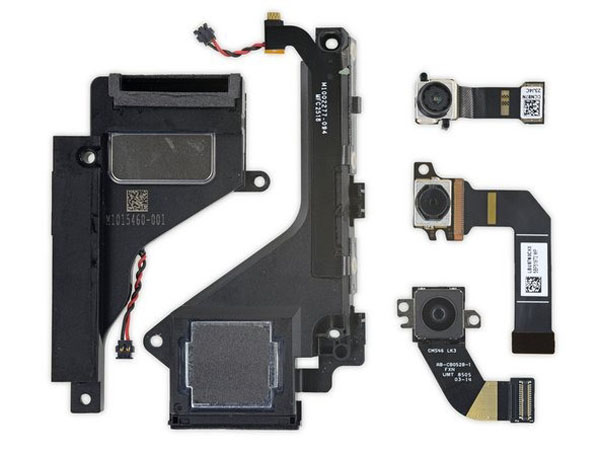

  • Thực sự cạo đáy thùng, hy vọng cho một cái gì đó mới, chúng tôi kéo ra loa và máy ảnh.

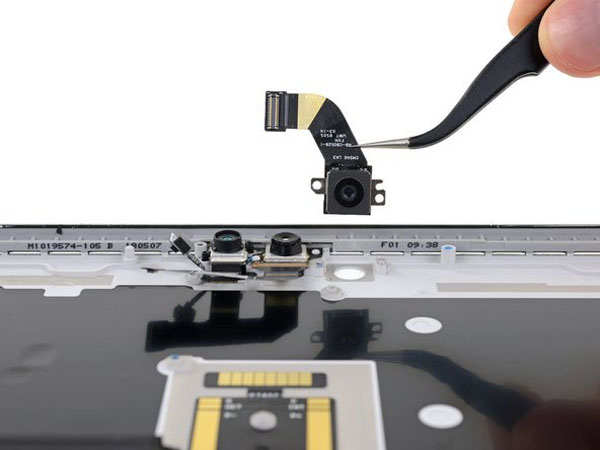

  • Các máy ảnh vẫn được ẩn dưới khung giữ ăng-ten (cực kỳ dễ bị xé khi mở).

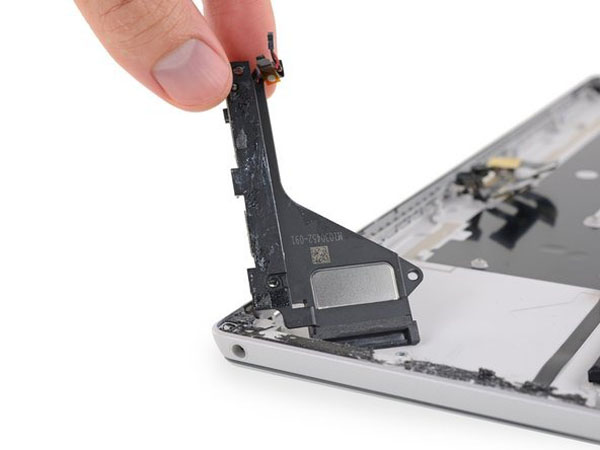

  • Các loa vẫn là hình tam giác gắn trên góc cho cảm giác âm thanh vòm đó.
  • Tôi đoán không có nhiều máy tính bảng này có thể làm để nâng cao điểm số của nó tại thời điểm này …. Nhưng một người sửa chữa có thể mơ …

Bước 11:

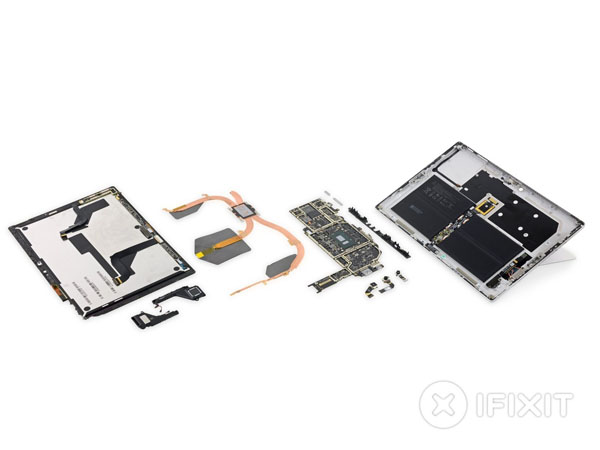

  • Đây là một bề mặt bị kẹt cho niềm vui của bạn! Về lý thuyết đây là một chiếc máy tính bảng, nhưng trong thực tế của chúng tôi đó là một cơn đau ở mông!
  • Surface Pro 6 mang lại nhiều sức mạnh xử lý (và nhiệt) mà không làm thay đổi nhiều giải pháp làm mát của nó. Máy tản nhiệt mới trên tản nhiệt có đủ để xử lý việc tăng sức mạnh không? Chỉ có thời gian mới biết.
  • Sau khi nghe tin đồn về một studio kiểu mô-đun, chúng tôi đã hy vọng thế hệ Surface Pro này sẽ chỉ đạo hướng đó. Than ôi, nó chỉ là un-upgradable và un-repairable hơn bao giờ hết, và nó thậm chí không nhận được một cổng USB-C.
