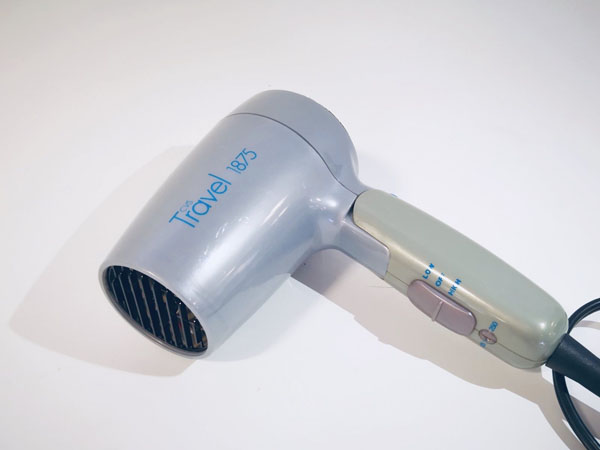

Model CVS124A – Hướng dẫn tháo lắp

Bước 1:

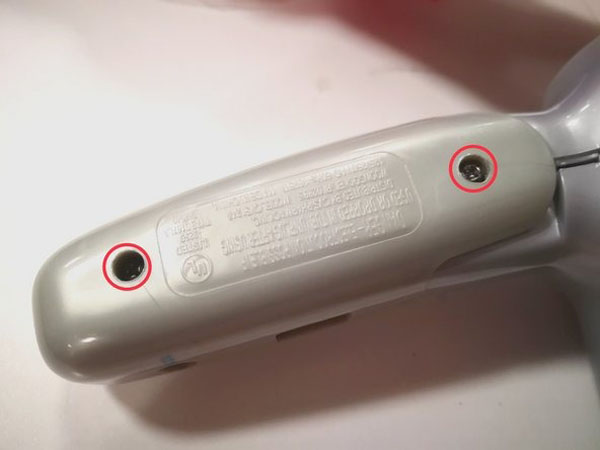

• Xác định vị trí các ốc vít trên tay cầm và loại bỏ chúng bằng một tuốc nơ vít Phillips.

!!! Tất cả các bộ phận của máy sấy tóc đều được giữ bởi hai ốc vít này. Các bộ phận có thể tách rời nhanh chóng sau khi tháo vít.

Bước 2:

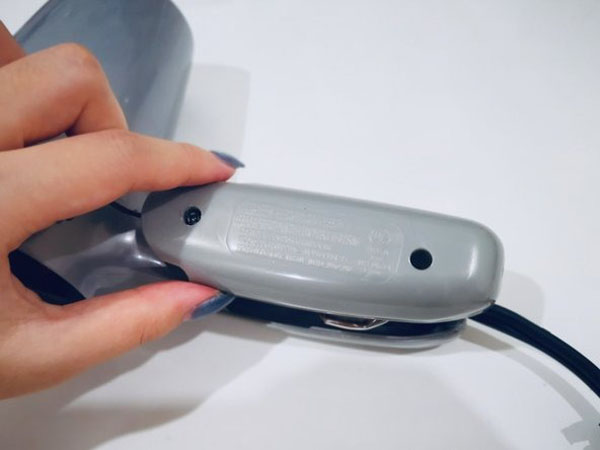

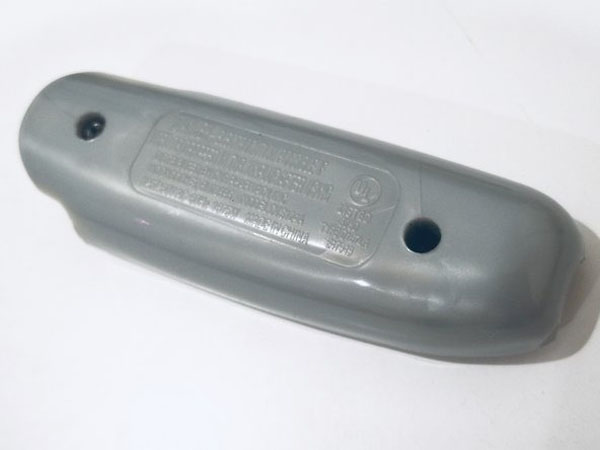

• Loại bỏ phần trên cùng của tay cầm.

Thông tin mô hình và cảnh báo được khắc trên phần trên cùng.

Bước 3:

• Tháo công tắc cài đặt bằng cách nâng thẳng lên.

Bước 4:

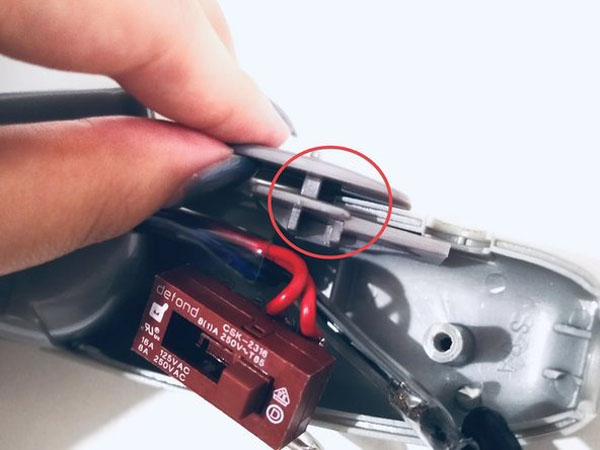

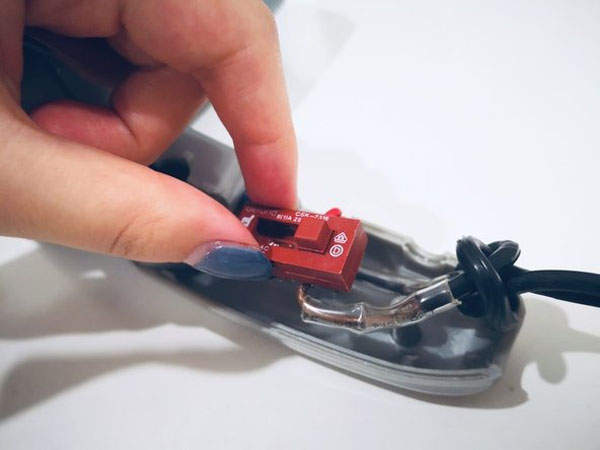

• Tháo công tắc bên trong ra khỏi phần sau của tay cầm.

Bước 5:

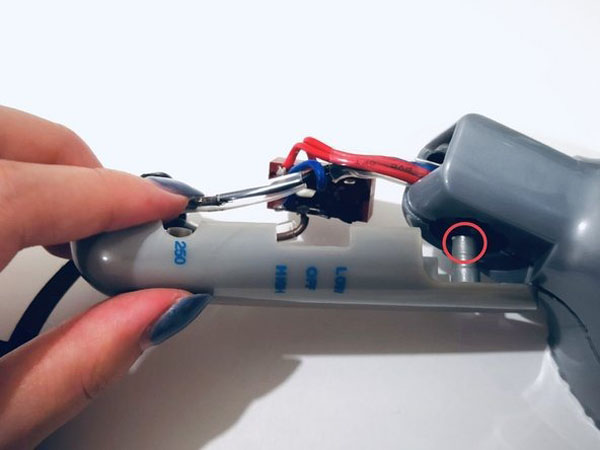

• Tháo phần dưới của tay cầm bằng cách trượt chốt ra khỏi khe ở đầu tay cầm.

Bước 6:

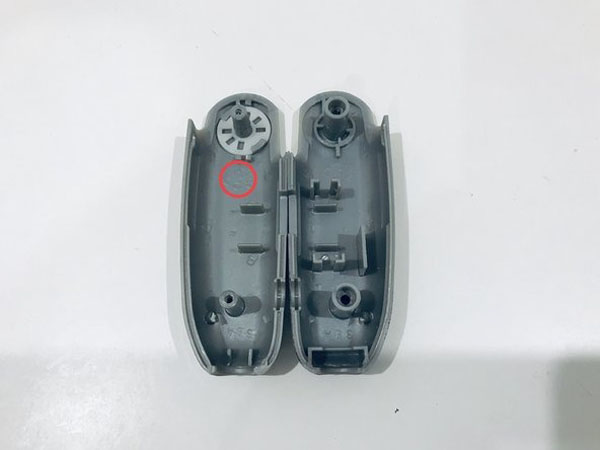

• Xử lý – ép phun ABS

Bước 7:

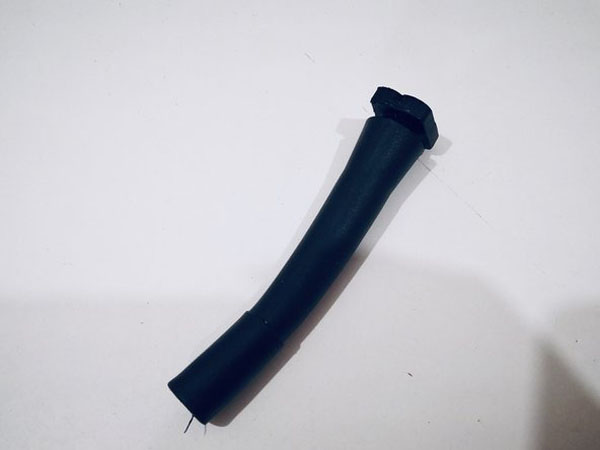

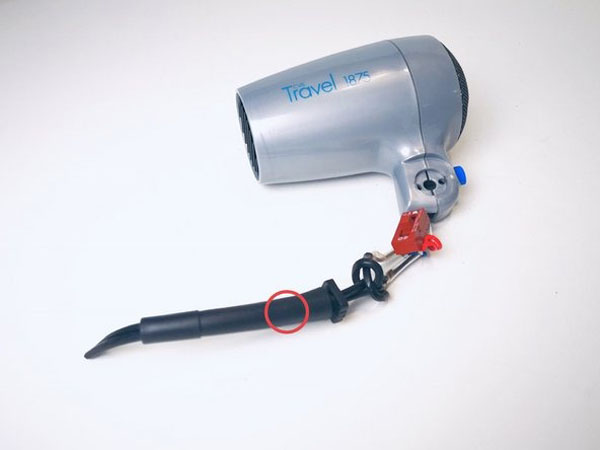

• Cởi áo bảo vệ bên ngoài dây.

Bước 8:

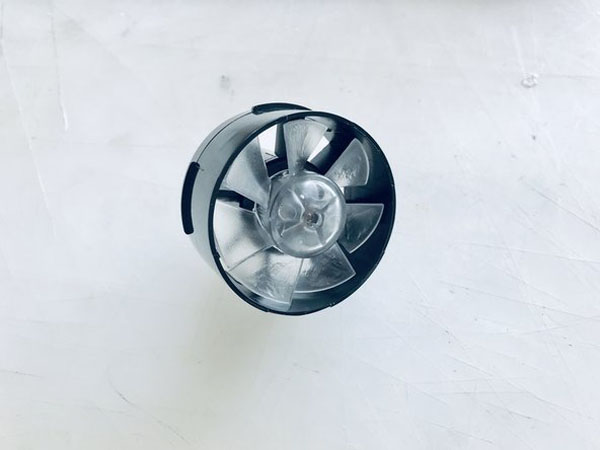

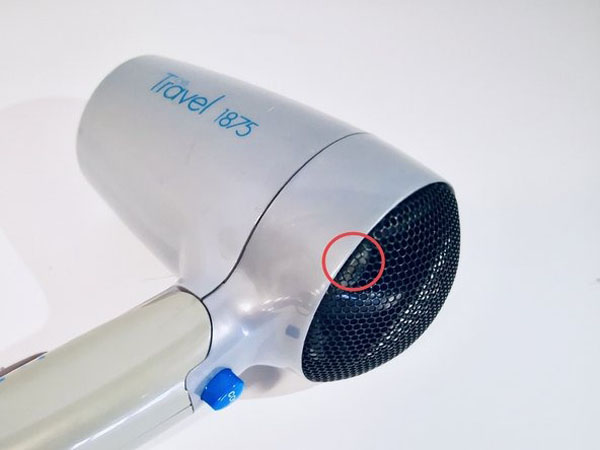

• Tách vỏ sắt với vỏ mặt sau bằng cách sử dụng tuốc-nơ-vít kéo 6.5mm. Cất cánh quạt sau khi tách.

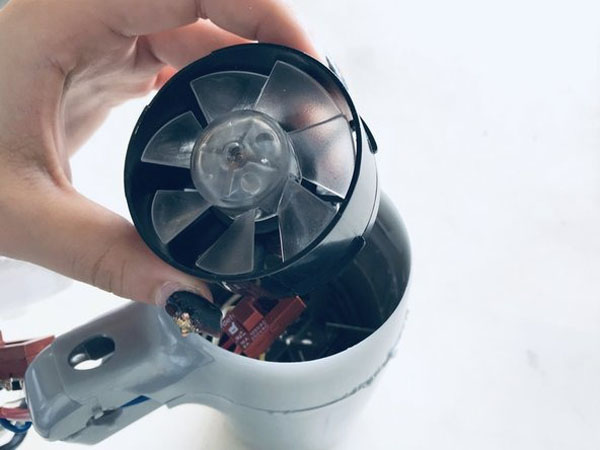

• Kéo trên mặt sau của động cơ quạt để nhẹ nhàng nhấc động cơ ra khỏi máy sấy tóc.

Bước 9:

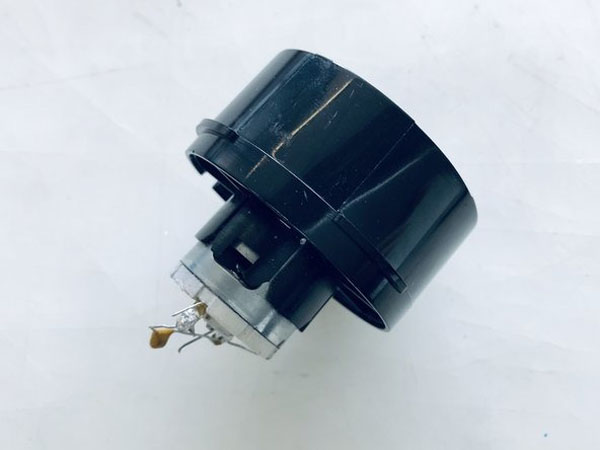

• Động cơ quạt

Bước 10:

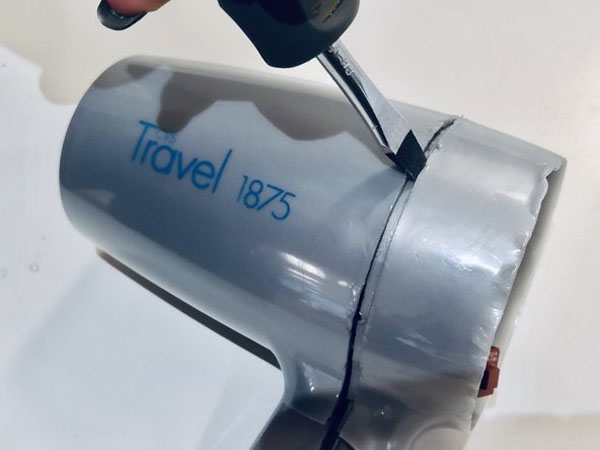

• Tách vỏ mặt trước và mặt sau bằng cách sử dụng tuốc-nơ-vít flathead 6.5mm.

Bước 11:

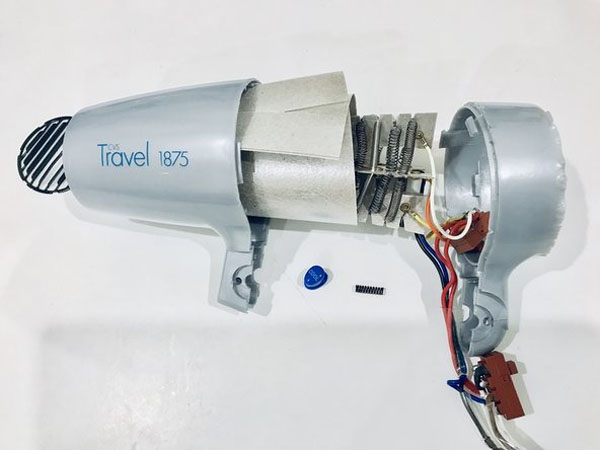

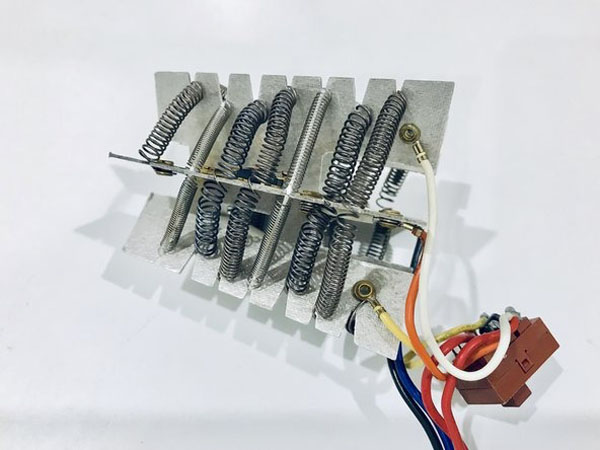

• Tại thời điểm này, bạn có thể kéo cụm phụ kiện điện tử hoàn chỉnh từ vỏ phía trước.
• Cuộn dây

Bước 12:

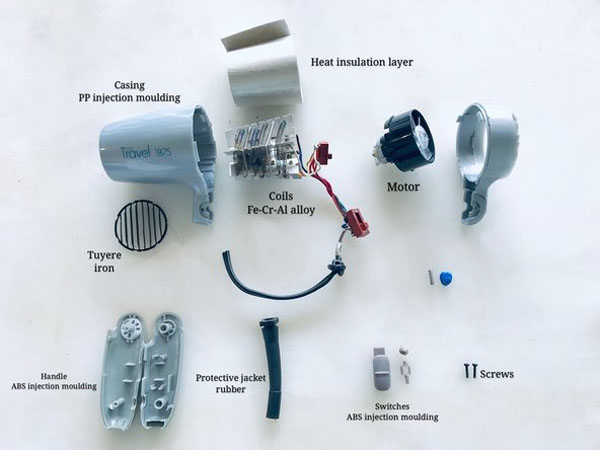

• Tất cả các bộ phận sau khi tháo lắp.
