OnePlus 6 – Hướng dẫn tháo lắp

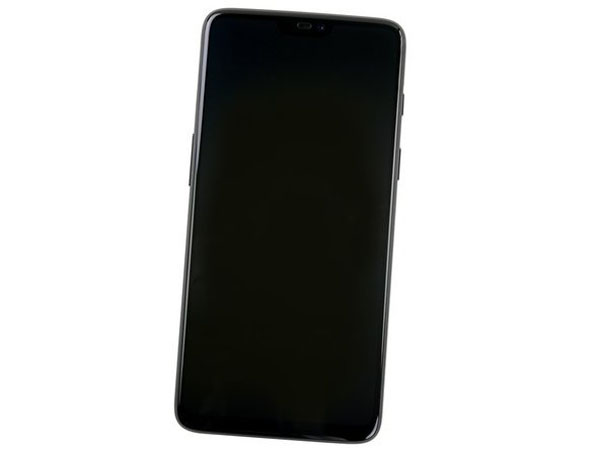

Bước 1: OnePlus 6 - Hướng dẫn tháo lắp

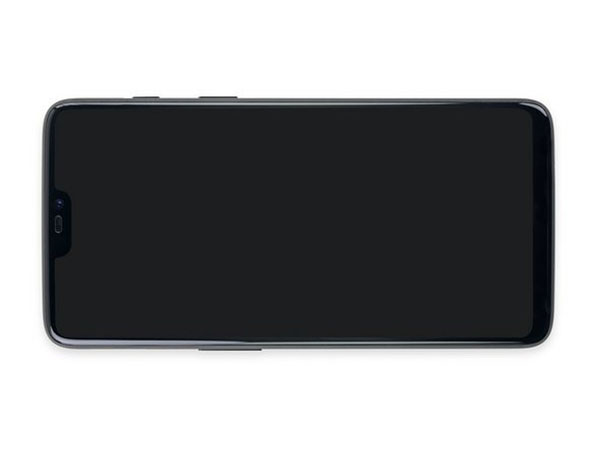

• OnePlus được biết đến với việc bổ sung rất nhiều tính năng của điện thoại hàng đầu trong khi trừ đi giá điện thoại hàng đầu và thông số kỹ thuật của 6 không làm thất vọng:
  • 6.28 Màn hình AMOLED do Samsung sản xuất với độ phân giải 2280 x 1080 (402 ppi) và Kính cường lực Gorilla Glass 5 2.5
  • Bộ vi xử lý Qualcomm Snapdragon 845 64 bit với RAM 6 GB hoặc 8 GB LPDDR4X
  • Camera chính kép với các mô-đun 16 MP (/ 1.7 với OIS) và 20 MP (/ 1.7); Camera selfie 16 MP (/ 2.0)
  • Bộ nhớ trong 64 GB, 128 GB hoặc 256 GB
  • Cổng âm thanh USB Type-C và 3,5 mm
  • OxygenOS dựa trên Android Oreo 8.1

Bước 2:

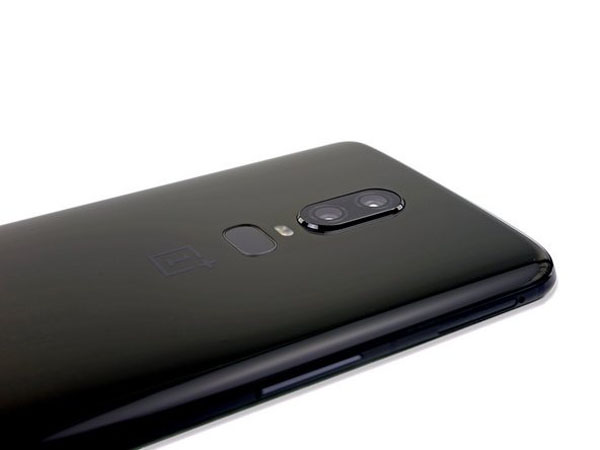

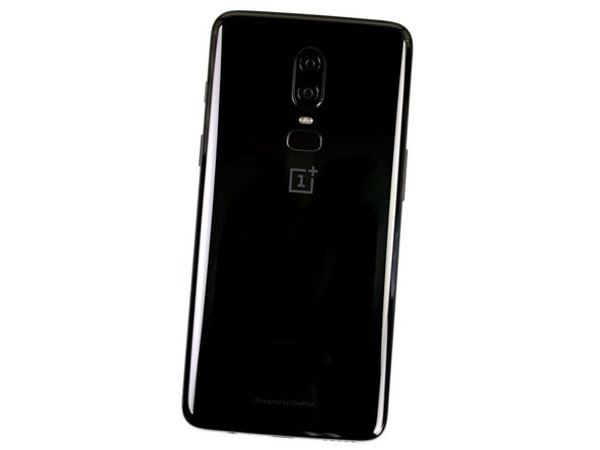

• Xung quanh phía sau, chúng ta có một ốp lưng máy ảnh trông giống như Apple, được ghép nối với cảm biến vân tay trong bố cục và vị trí gợi nhớ đến các flagship Android khác .

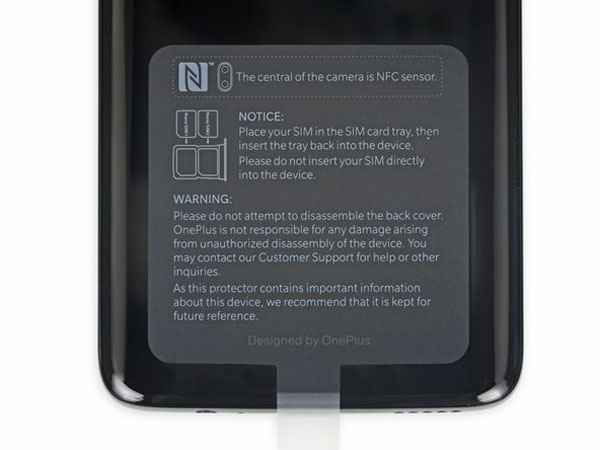

• NFC trong máy ảnh bạn nói gì? Cảm ơn vì tiền boa, chúng tôi sẽ để mắt đến điều đó trong quá trình “tháo gỡ trái phép” sau đây.

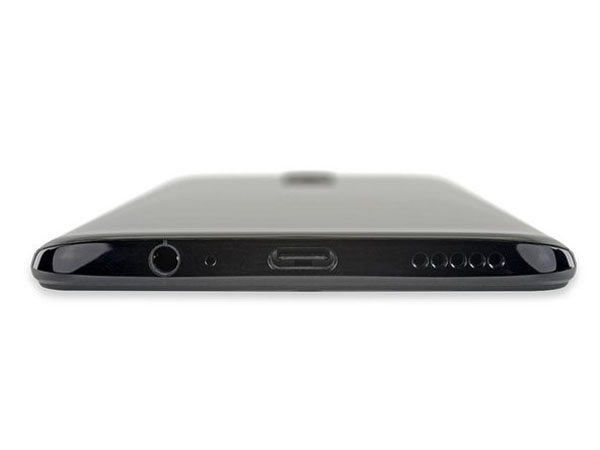

• Ở phía dưới: giắc cắm tai nghe (yay!) Và USB Type-C.
  • Người hâm mộ kiểu dáng công nghiệp có thể lưu ý rằng mặc dù phân loại “ngân sách”, OnePlus đã xoay sở để có được những thành phần đó được căn chỉnh tốt hơn so với các đối tác Samsung (đắt hơn nhiều).

Bước 3:

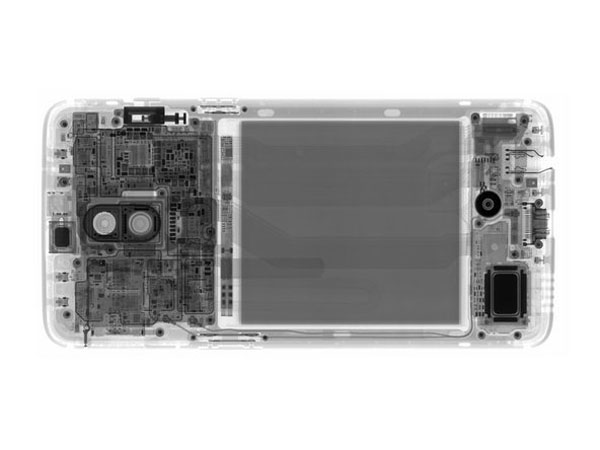

• Không cần phải bị mù khi bạn có tầm nhìn tia X, bạn bè của chúng tôi tại Creative Electron cho chúng tôi cái nhìn tổng quan về địa hình của điện thoại thông minh này.
  • Mọi thứ trông khá chuẩn, ngoại trừ cơ chế trượt khổng lồ cho thanh trượt cảnh báo! Nếu chúng ta không biết gì hơn, chúng ta đã đoán đó là một loại thiết bị truyền động tuyến tính.

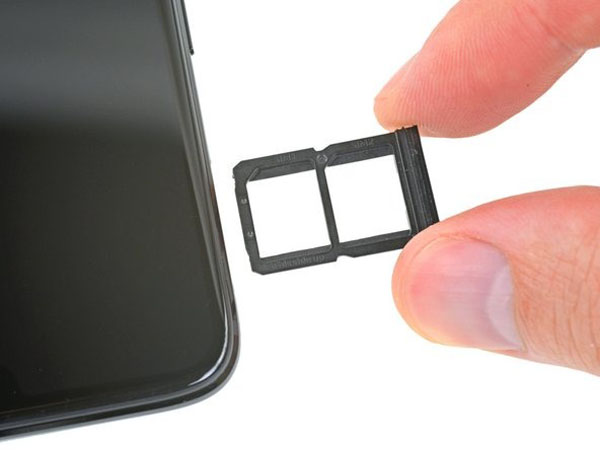

• Hài lòng với bước đột phá ảo của chúng tôi vào điện thoại, chúng tôi chuyển sang khay thẻ SIM và tìm thấy bằng chứng đầu tiên về khả năng chống nước được đồn đại của OnePlus 6 là một miếng đệm cao su tích hợp.
  • OnePlus không liệt kê xếp hạng IP chính thức cho điện thoại, nhưng rõ ràng họ đã đặt một số suy nghĩ để bảo vệ bên trong.

Bước 4:

• Điện thoại Android có mặt lưng bằng kính? Đã qua rồi là vỏ kim loại OnePlus cổ điển ! Nhưng chúng ta đã thấy điều này trước đây …

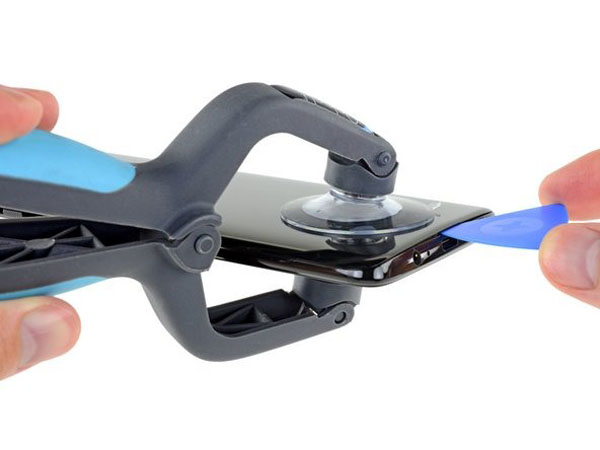

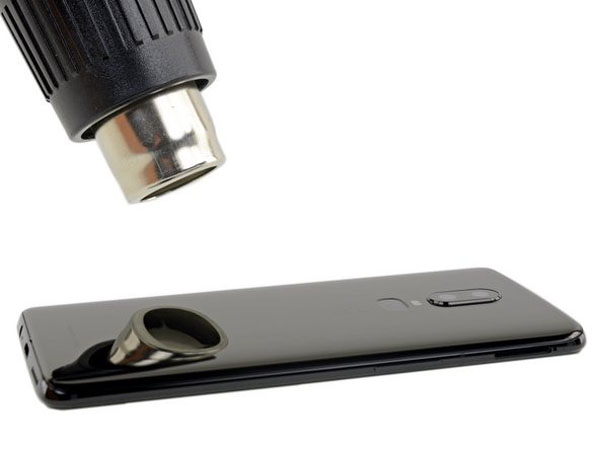

• … Và chúng tôi có một giải pháp được thử nghiệm tốt. Súng nhiệt làm mềm mọi thứ lên và iSclack và mở chọn sẽ chăm sóc phần còn lại.

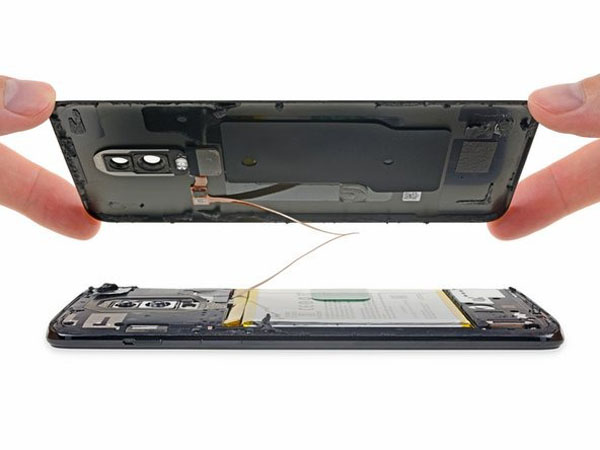

• Chúng tôi nâng trở lại trong lo lắng, chờ đợi quen thuộc kéo của cáp cảm biến dấu vân tay.
• Nhưng chúng tôi rất ngạc nhiên khi OnePlus 6 đi kèm với một dây cáp đủ dài để loại bỏ hoàn toàn mặt sau mà không lo bị rách cáp.
• Mặt lưng kính dễ vỡ là những cái hố, mặc dù cái này dễ sửa chữa hơn nhiều so với những cái trên iPhone gần đây. (Với mức giá 549 USD, một chiếc thay thế mặt kính iPhone X có giá cao hơn toàn bộ điện thoại này. )

Bước 5:

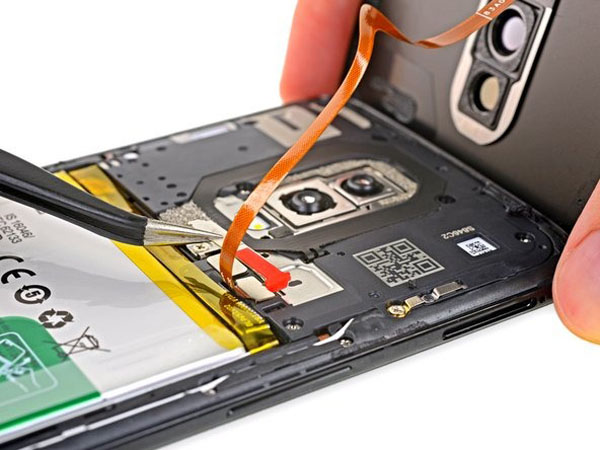

• Chúng tôi bật ra một giá đỡ màu đỏ đẹp để giải phóng cáp cảm biến vân tay dài đó và theo dõi ăng-ten NFC OnePlus để chỉ ra một cách ân cần.
  • Ăng-ten OnePlus trước đây chỉ hoạt động tốt mà không cần mặt lưng bằng kính (thậm chí không phải để sạc không dây). Vì vậy, chiếc kính này dường như chủ yếu chỉ dành cho vẻ bề ngoài. Và nứt.

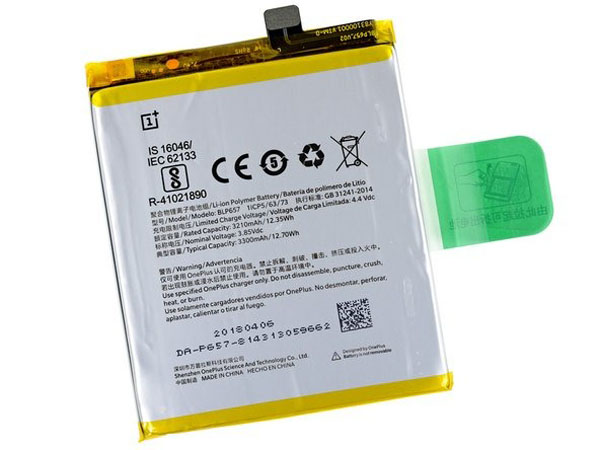

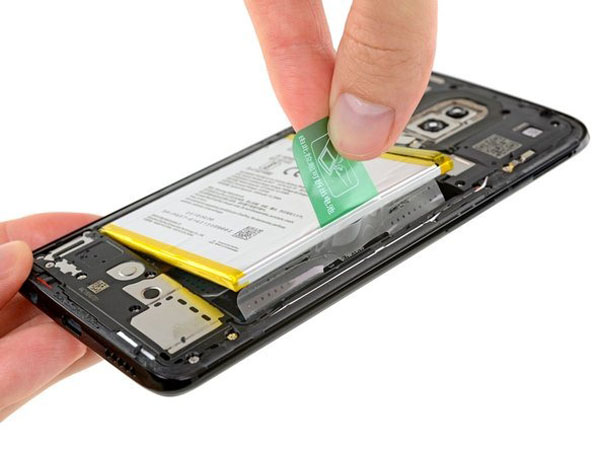

• Tab màu xanh lá cây thân thiện trên pin tương đối dễ tiếp cận này cho biết, “拉起 可拆 出”. Điều này có nghĩa là “Kéo lên và rút ra để tháo pin.”
  • !!! Điều này không dịch để “pin không thể tháo rời” -Là được viết bằng tiếng Anh ở góc dưới bên phải.
• Mặc dù ghi nhãn không nhất quán, pin này vẫn phải dễ dàng tháo gỡ bằng tab kéo đó, nó chỉ được gắn nhẹ tại chỗ. Ở đây OnePlus quyết định một lần cạnh tranh của nó .
• Tuy nhiên, pin lại tụt hậu so với các thiết bị cùng loại, với 12,70 Wh, hơi thấp hơn Galaxy S9 +(13,48 Wh) và Google Pixel 2 XL (13,6 Wh).

Bước 6:

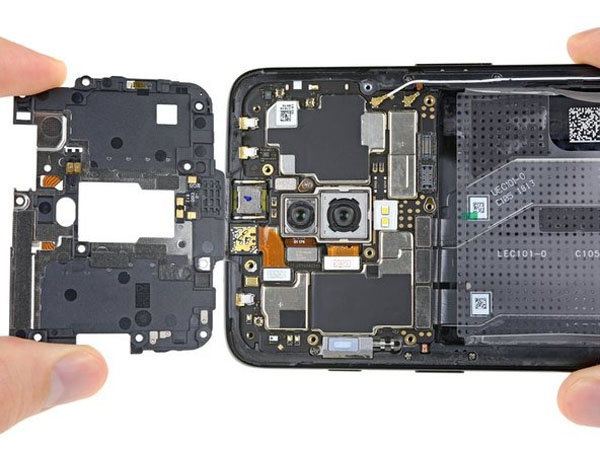

• Chín ốc vít Phillips cắn bụi và khung ăng ten nhựa không nhúc nhích. Nhưng một ốc vít thứ mười bí mật đằng sau một chỉ báo thiệt hại chất lỏng cho phép truy cập.

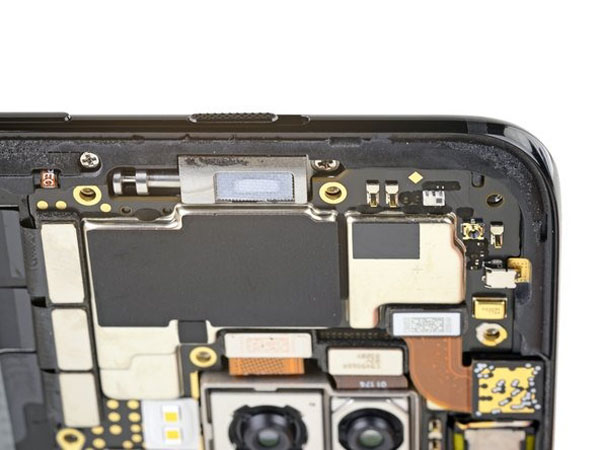

• Dưới khung giữa bằng nhựa, chúng tôi trở nên gần gũi và cá nhân với cơ chế trượt quá khổ đó.

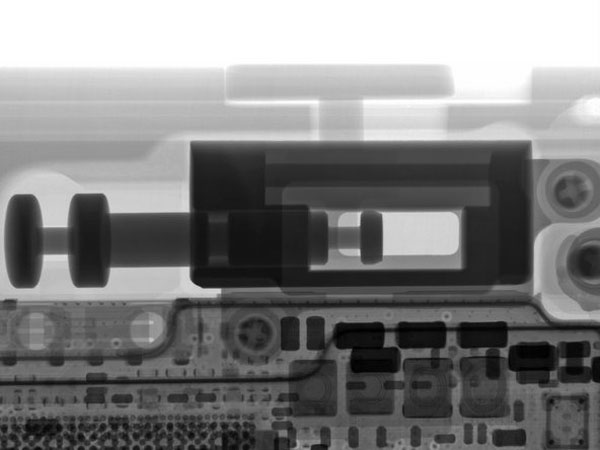

  • Nút trượt di chuyển một pít tông kim loại nặng, lật một công tắc cơ học được hàn vào bo mạch chủ. Hình ảnh X-quang cung cấp một cái nhìn thậm chí tốt hơn.
• Tại sao các thiết kế dường như quá căng thẳng?Nó có phải là một cái gì đó để làm với bảo vệ xâm nhập? Hoặc có thể nó cung cấp cho các chuyển đổi phản hồi xúc giác tốt hơn? Chia sẻ dự đoán tốt nhất của bạn trong các ý kiến.

Bước 7:

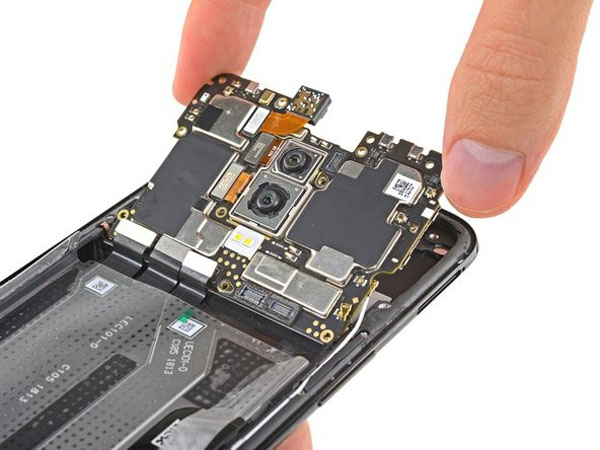

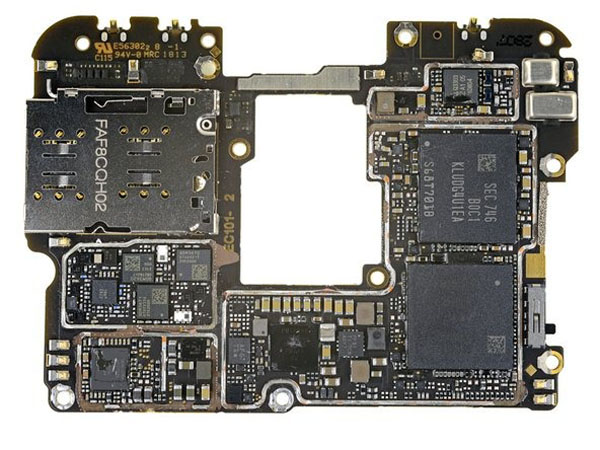

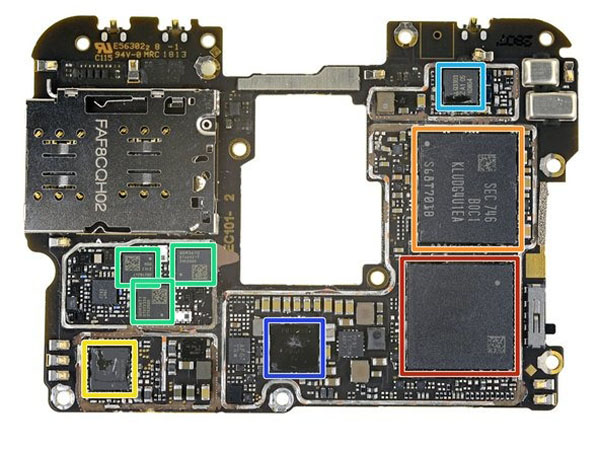

• Sau khi gỡ bỏ tất cả các đầu nối nối bo mạch chủ với điện thoại, chúng tôi sẽ trượt nó miễn phí và xem những gì nó chứa chip:
  • Samsung K3UH7H70MM-AGCJ 8 GB LPDDR4X DRAM (xếp lớp trên Qualcomm Snapdragon 845 )
  • Samsung KLUDG4U1EA-B0C1 Bộ lưu trữ flash phổ dụng 128 GB
  • Qualcomm WCD9341 Aqstic Audio Codec
  • Mô-đun nhận đa dạng Qualcomm QĐM3620, QĐM3670, QĐM3671
  • Bộ điều khiển NFC NXP Q3303
  • PMIC Qualcomm PMI8998

Bước 8:

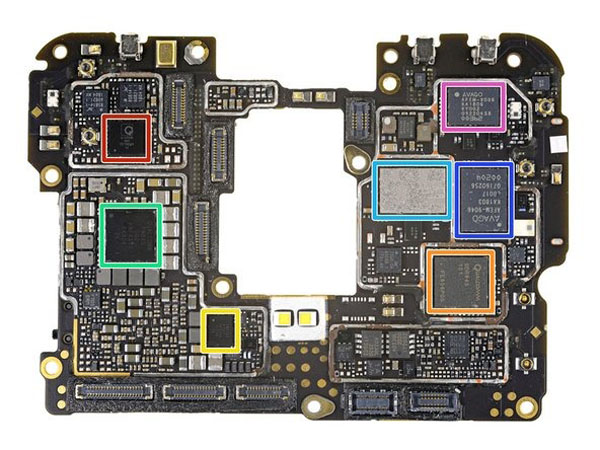

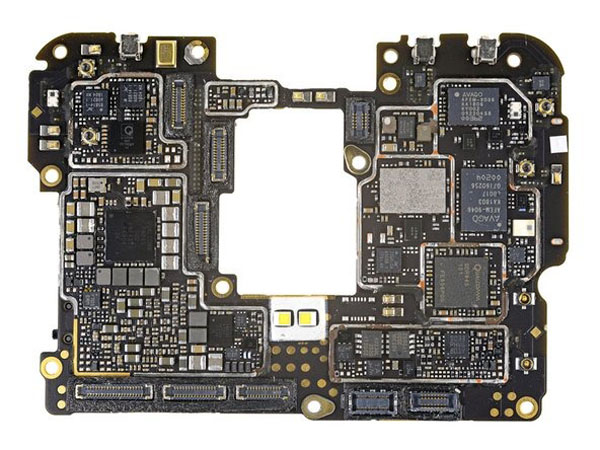

• Tiếp theo chúng ta lật bảng và kiểm tra phần còn lại của chip:
  • Qualcomm WCN3990 2×2 Wi-Fi 802.11ac với người bạn đồng hành MU-MIMO
  • Bộ thu phát RF Qualcomm SDR845
  • PMIC Qualcomm PM8005
  • Qualcomm PM845 (có thể là PMIC)
  • Mô-đun khuếch đại công suất Skyworks 78160-11
  • AVAGO AFEM-9046
  • AVAGO AFEM-9036

Bước 9:

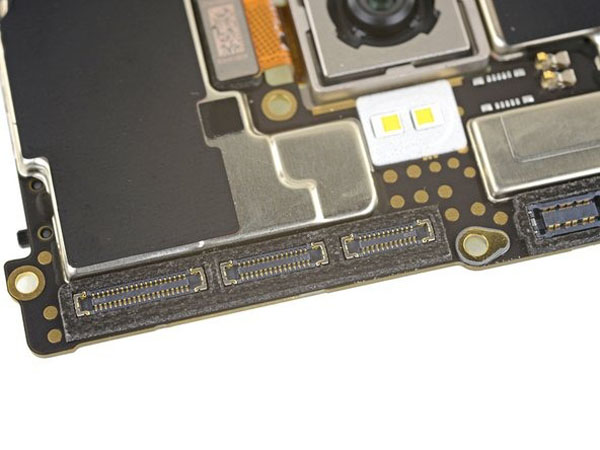

• Trước khi chúng ta rời khỏi bảng, hãy nói chuyện chống thấm. Chúng tôi tìm thấy một số! Có các con dấu silicon màu đen bao quanh tất cả các ổ cắm cáp flex này như chúng ta đã thấy trước đây trên OnePlus 5 , và giống như trên mọi iPhone kể từ 6s .

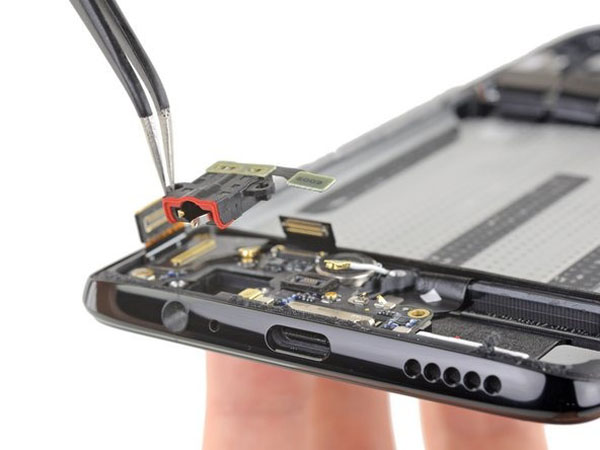

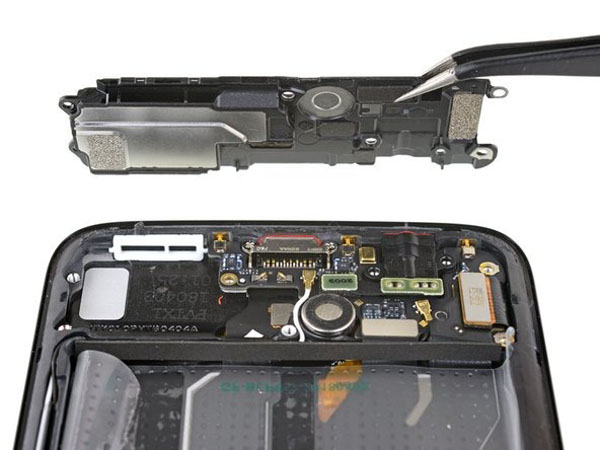

• Di chuyển xuống đầu kia, dưới cụm loa đơn, chúng tôi tìm thấy nhiều miếng đệm xung quanh lưới tản nhiệt loa, cổng USB Type-C và giắc cắm tai nghe mô-đun độc đáo.
• Rất vui khi thấy OnePlus đi đến các miếng đệm trên goo, giúp việc tháo gỡ và lắp ráp lại nhanh chóng. Chúng tôi có lẽ sẽ không nhảy xuống hồ bơi với nó, nhưng thật tuyệt khi có một chút bảo vệ không cản trở việc sửa chữa.

Bước 10:

• Hãy quay lại và nói chuyện với máy ảnh một lát.

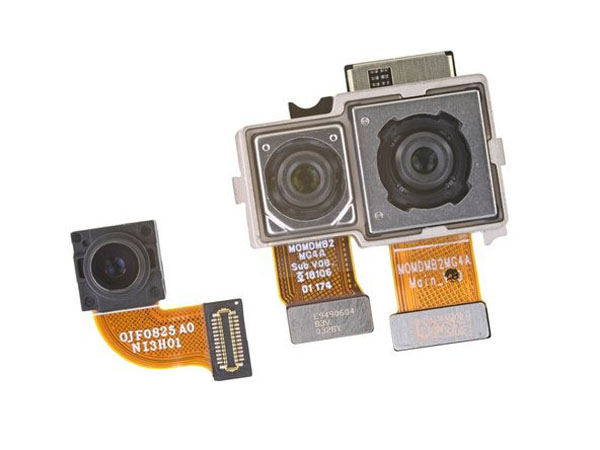

• Mặc dù thiết lập camera kép phía sau lần đầu tiên xuất hiện trên OnePlus 5, nhưng OnePlus này bao gồm OIS, một tính năng mà chúng tôi chưa từng thấy kể từ OnePlus 3T. Kết hợp với cảm biến IMX519 hoàn toàn mới của Sony, đây có vẻ như là một bước tiến đáng kể, mặc dù các đánh giá ban đầu đã gây ngạc nhiên … hỗn hợp .
• Bên cạnh đó, nó còn có cảm biến Sony IMX 376K 20 MP, trở lại từ OnePlus 5T trước đó. Camera selfie nhận được 16 MP IMX 371, đã được lưu hành kể từ OnePlus 5 ngày.

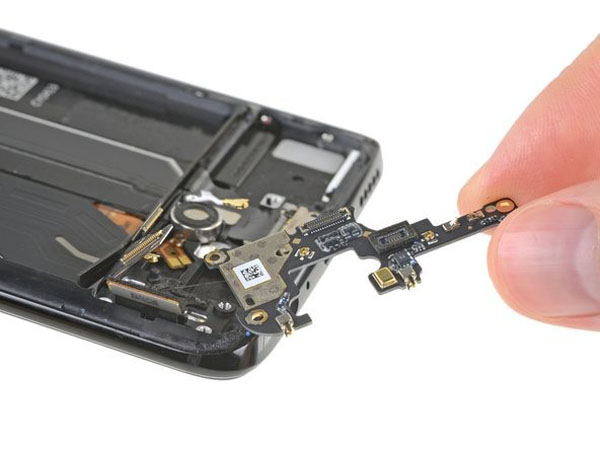

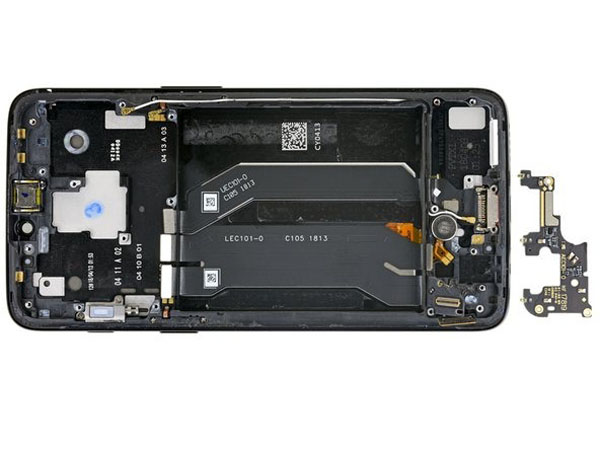

• Quay trở lại cạnh dưới cùng, chúng tôi lật ra tấm ván nhỏ này và khảo sát những gì còn lại trong khung xe.
• Tấm nền OLED đó được dán chắc chắn vào vị trí, có lẽ nó sẽ không bị hư hại. Tất nhiên, bạn chỉ có thể xóa màn hình bị hỏng , nhưng quy trình thực hiện chắc chắn không thân thiện với sửa chữa.

Bước 11:

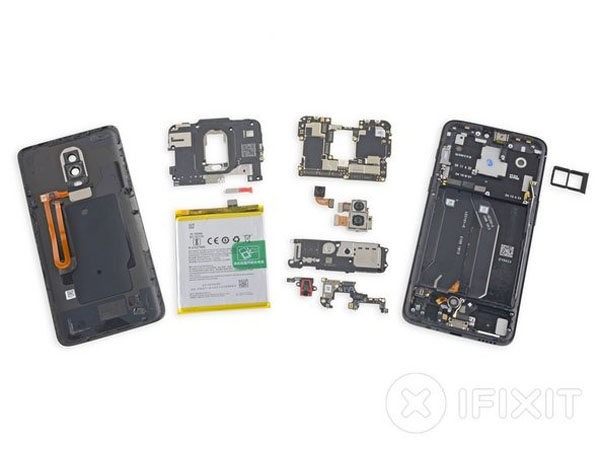

• Đó là một bọc! Nếu chúng ta có một từ để mô tả số lượng mảnh mà chúng ta đã lấy từ điện thoại này, thì nó sẽ là mười hai.
• Mặc dù chúng tôi đang nói về vấn đề số cứng, nhưng hãy cho điện thoại này điểm số đáng trách.
