Osram Lightify – Hướng dẫn tháo lắp

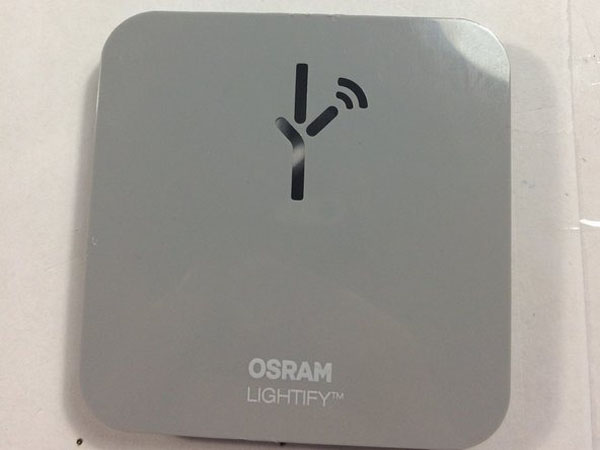

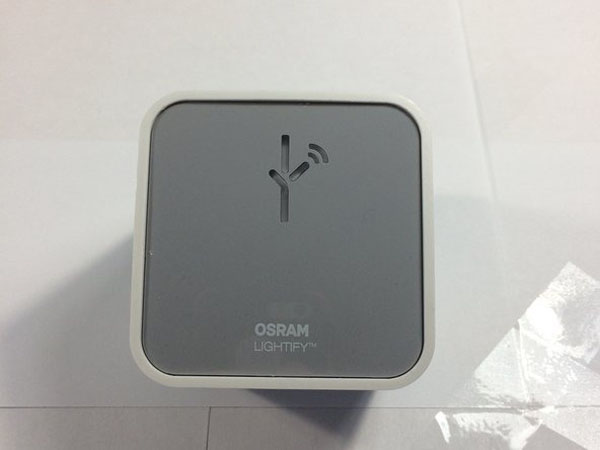

• Đây là Osram Lightify. Đây là một đơn vị bị hỏng không đồng bộ hóa với ứng dụng đúng cách. Tôi đã có một sự thay thế miễn phí do đó.

• Ôi … Sáng bóng! bạn có thể thấy iPhone 5s của tôi trong đó!

• Không còn trò chuyện. Thời gian để đào!

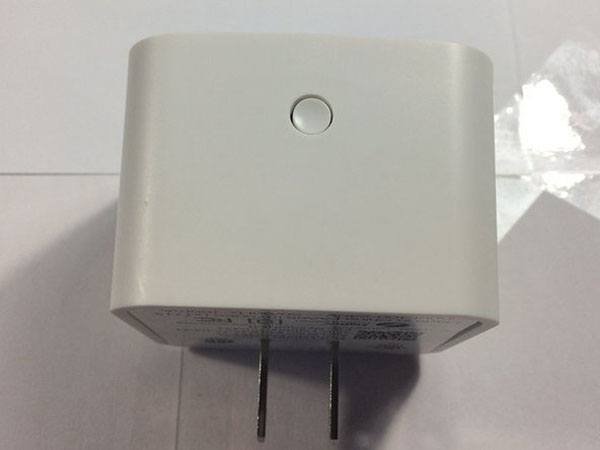

• Một nút không nhãn bí ẩn. buồn thay, không đỏ.

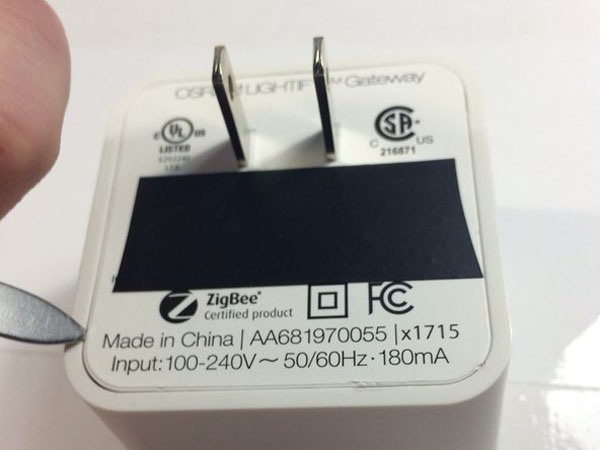

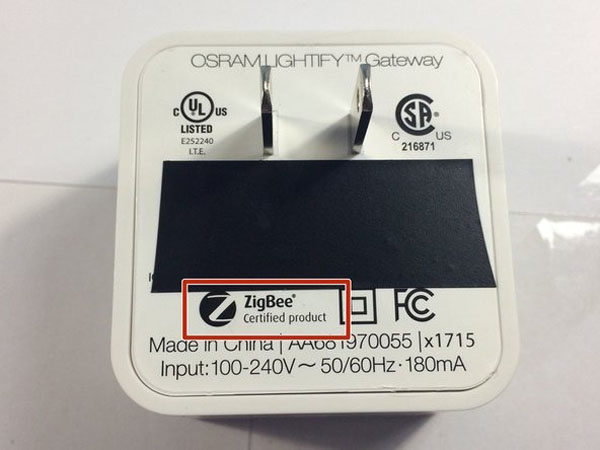

• Thông tin cho thiết bị, được chứng nhận Zigbee .Zigbee cố gắng biến tất cả các ứng dụng và công cụ điều khiển không dây khác nhau thành một ứng dụng.

  • Có vẻ như ai đó đã gõ vào ID duy nhất của thiết bị để kiểm soát nó …

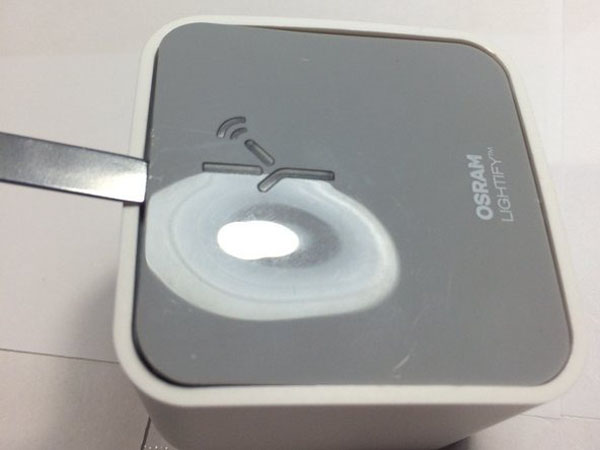

• Thời gian để APIP RIP IT !!!! mở nó lên với các công cụ của tôi.

  • Không tìm thấy các ốc vít ẩn , tôi tin rằng lựa chọn duy nhất có thể là mở nó ra.

• Hmmm … Không cho. có lẽ không phải bên đó.

  • Khi nó quay trở lại, nó sẽ tạo ra một tiếng điếc rất hay.

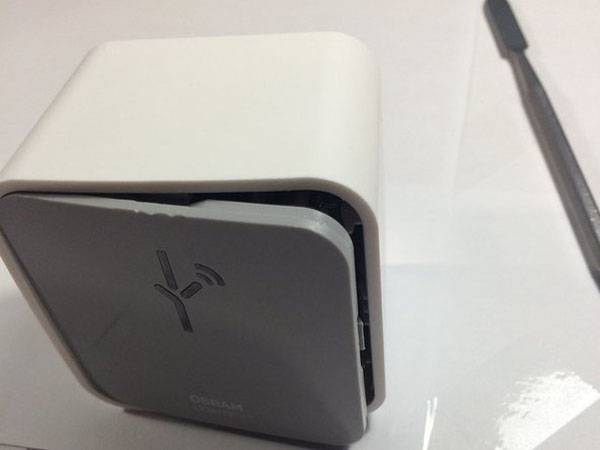

• Cuối cùng. Bây giờ chúng tôi đang nhận được ở đâu đó.

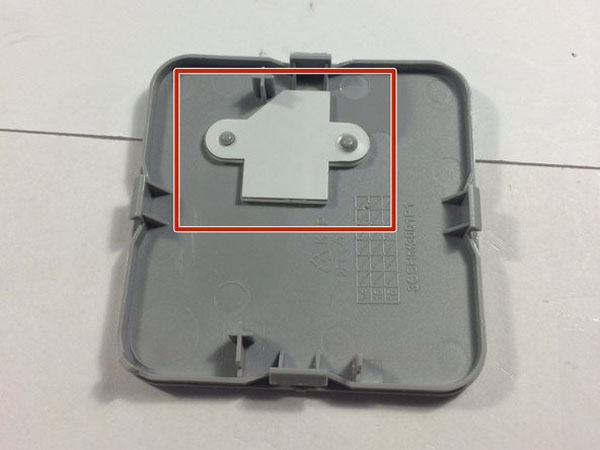

• Thứ màu trắng dường như để ánh sáng xuyên qua, nhưng không cho phép bạn nhìn xuyên qua bên trong.

• Có vẻ như chỉ cần bật ra ngay. Điều này là khá dễ dàng cho đến nay!

• Bây giờ bạn có thể thấy ngay thông qua nó.

• Bây giờ nó đã mở!

• Không có lựa chọn trong tầm nhìn, chúng tôi tiếp tục tò mò.

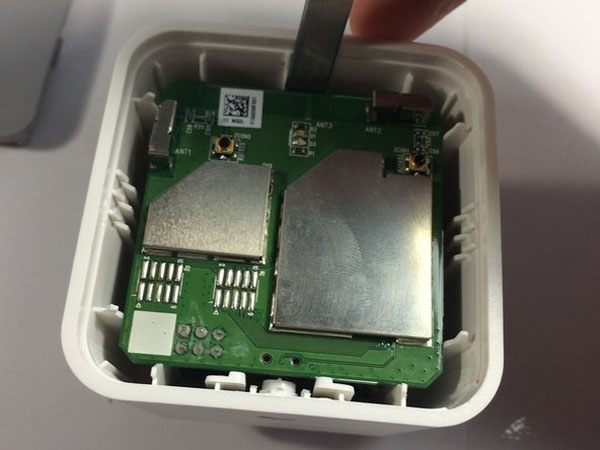

• Không có gì nhiều để xem ở đây…

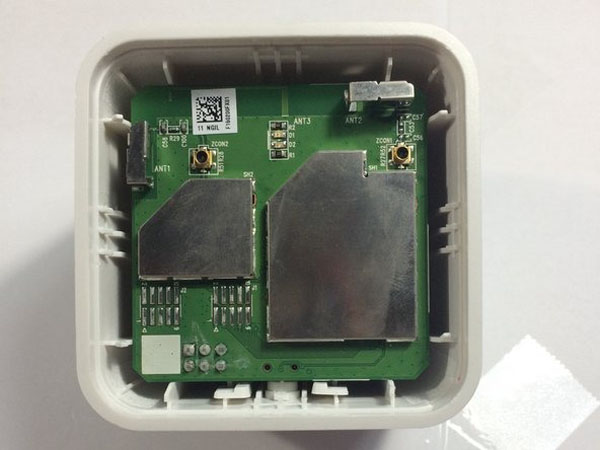

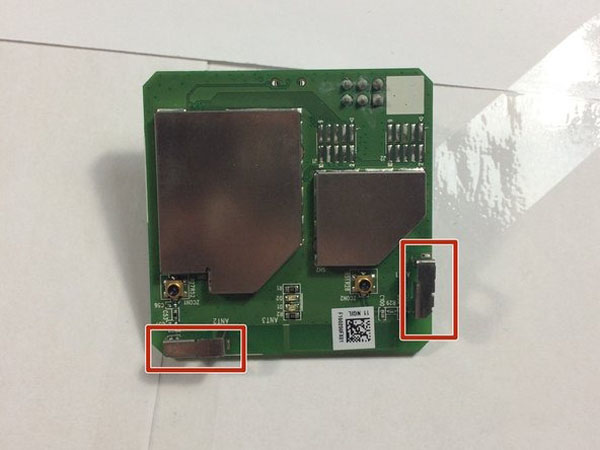

  • Chúng xuất hiện là ăng ten …

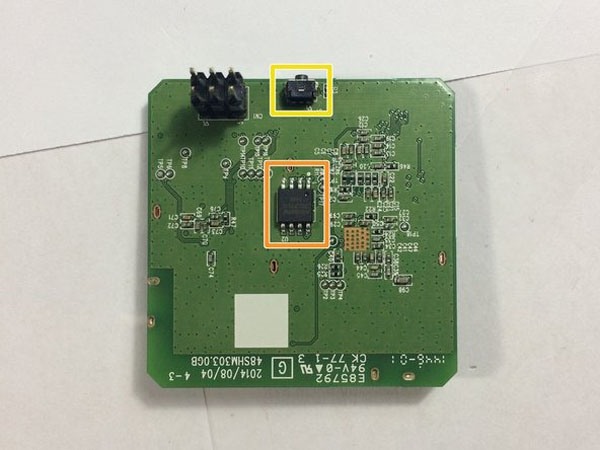

  • Điều duy nhất thú vị cho đến nay: Một số bộ nhớ flash, tại một con số khổng lồ 32 megabitcác spiflash 25Q32FVSIG . Ồ

• Phải có một cái gì đó dưới những tấm này …

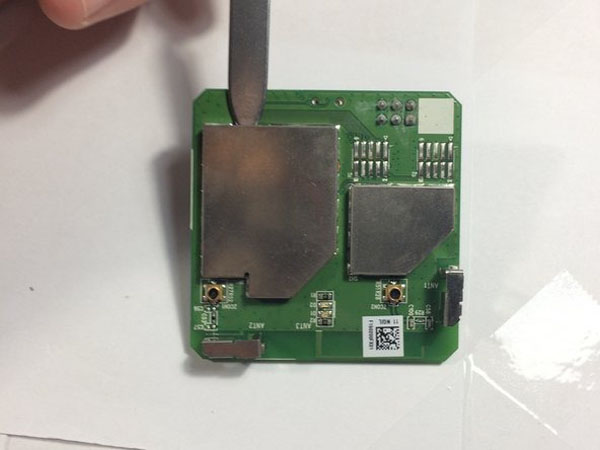

  • Prying không giúp được gì. những tấm dường như được gắn kết với … hàn

• Sau một chút tò mò và một cái nick nhỏ trên ngón tay cái của tôi, Chúng tôi trở lại làm việc.

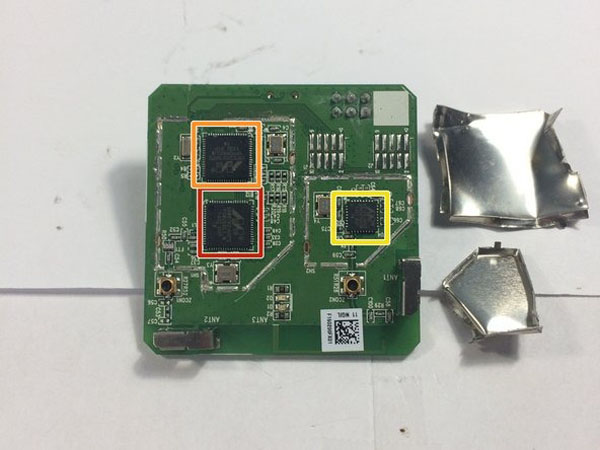

• Thời gian để xác định một số chip!

  • Cái này có vẻ là WLAN SoC. đó là một chiếcMarvell 88W8782 .

  • Bộ não của tất cả, bộ điều khiển Micro. Một chiếc Marvell 88MC200

  • Và ở phía nhỏ hơn, (những gì tôi nghĩ là) một cổng Zigbee. một MZ100 Marvell

• Hãy đào sâu hơn!

• Ôi chào tạm biệt! các ốc vít đầu tiên!

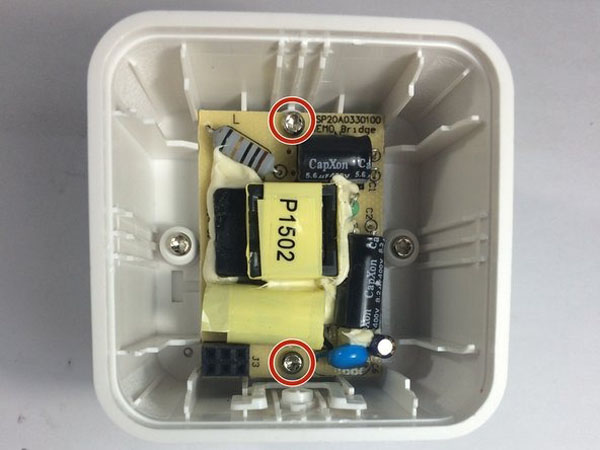

• Có 2 ốc vít Torx T9 giữ trong đó trông giống như bộ nguồn.

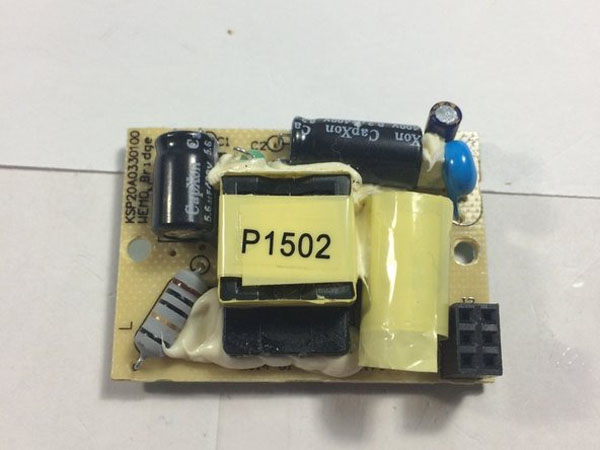

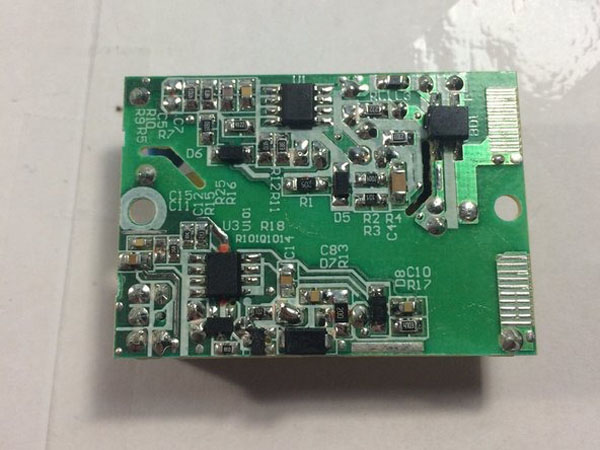

  • Vâng, đó là nguồn cung cấp năng lượng.

• Các ngạnh cắm vào tường, không thực sự được hàn vào bảng, mà chỉ được kết nối bằng cách liên hệ. hấp dẫn…

• Có thêm 2 ốc vít Torx T9 đang giữ trong nắp. rất có thể sau khi loại bỏ nắp, các ngạnh cũng có thể được gỡ bỏ.

  • Cả 4 ốc vít đều giống nhau, vì vậy bạn có thể trộn và kết hợp với mong muốn của trái tim mình!

  • Không, không thể tháo rời cá nhân.

!!! Tôi thực sự khuyên bạn không nên làm điều này.

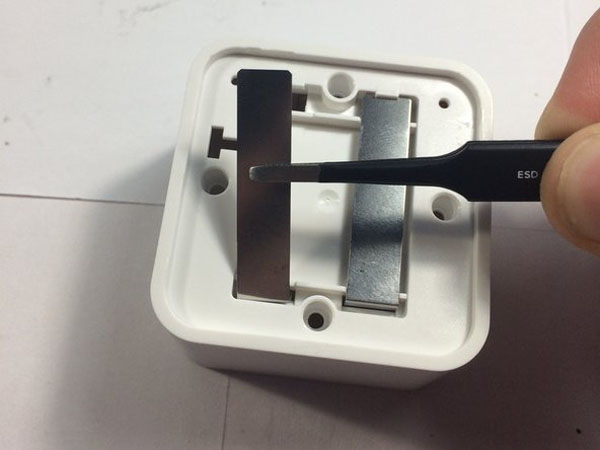

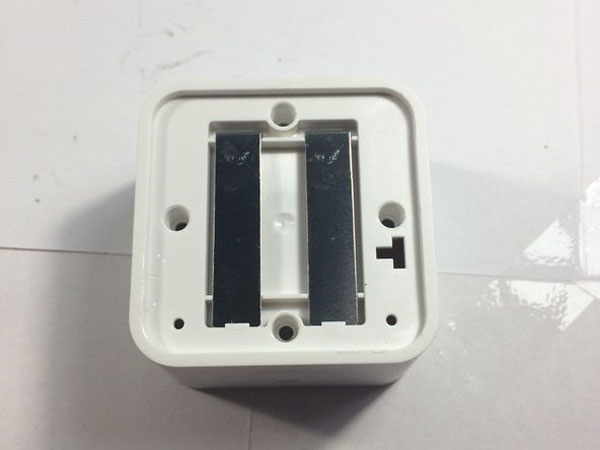

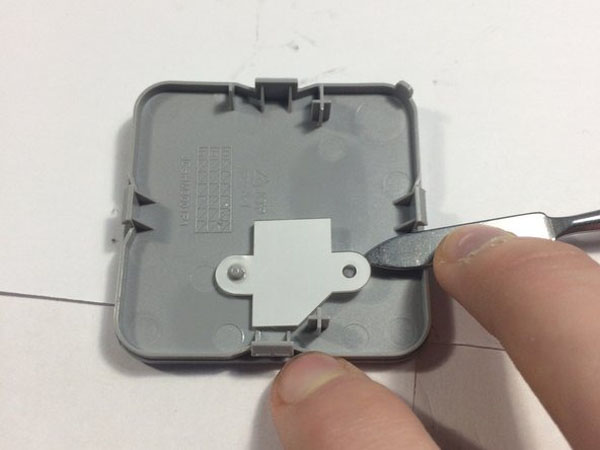

• Trên lưng chúng ta có hai tấm kim loại dài.

• Loại bỏ là khá đơn giản.

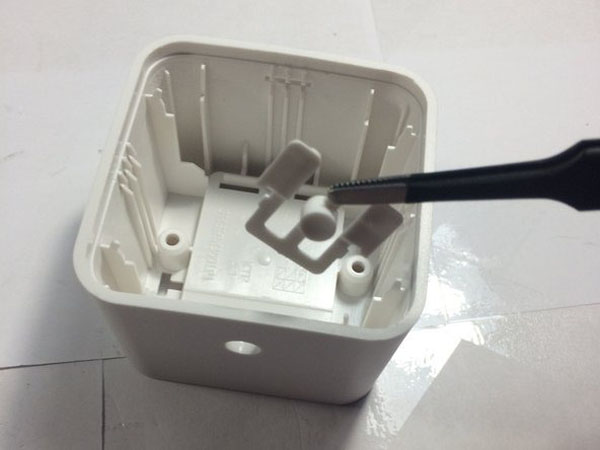

• Và ở mặt trước một lần nữa, nút trượt ra ngay.

• Tôi sẽ cho điểm này 9 trên 10.

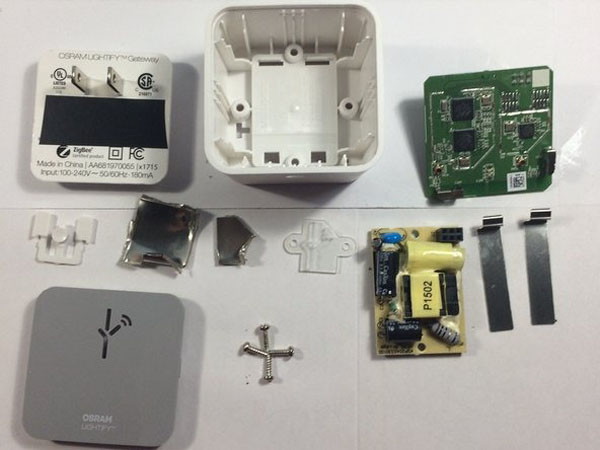

  • Tất cả các ốc vít và các tab.

  • Dễ dàng sửa chữa mà không cần nhiều kiến ​​thức về sửa chữa.

  • Bảng chính trượt ra khỏi các kết nối điện.

  • Một chút keo dính trên logo giữ nó tại chỗ, vì vậy nó sẽ không phù hợp một cách an toàn sau khi gỡ bỏ. mặc dù nó sẽ vẫn vừa khít và không đi ra mà không xử lý thô. Đây là một sửa chữa không thể nào.
