Đây là máy ảnh kỹ thuật số đầu tiên tôi từng sở hữu. Tôi đã giữ 4.662 bức ảnh được chụp bởi Kodak. Tôi đã xóa vô số hơn. Nó đánh dấu sự khởi đầu của sự quan tâm liên tục của tôi đối với nhiếp ảnh kỹ thuật số.

Mặc dù nó là một di tích cổ xưa so với những gì được tạo ra ngày nay, máy ảnh này vẫn đáng ngạc nhiên chứa tất cả các đặc điểm của công nghệ nhiếp ảnh kỹ thuật số hiện đại. Xem cho chính mình và có một cuộc phiêu lưu nước mắt với tôi.

Sự cố này không phải là một hướng dẫn sửa chữa. Để sửa chữa Kodak EasyShare DX7590, hãy sử dụng hướng dẫn sử dụng dịch vụ của chúng tôi .

Thể hiện yêu thương tác giả ở đây nhé!

Bước 1: Chuẩn bị tháo gỡ

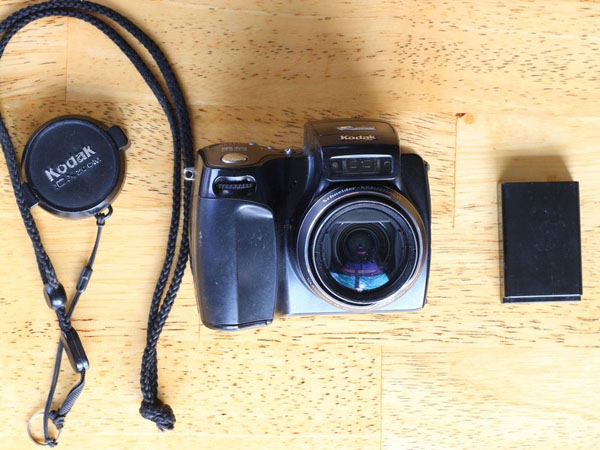

  • Tháo pin li-ion, thẻ nhớ và bất kỳ dây đai bên ngoài nào.

  • !!! Bất kỳ máy ảnh nào có đèn flash không LED tích hợp đều có thể chứa mạch điện áp cao nguy hiểm tiềm ẩn bên trong.

    • Trước khi tháo gỡ, bạn nên tháo pin và đợi vài giờ trước khi tiến hành cho phép mạch điện áp cao được khử điện.

Bước 2: Tháo gỡ cơ thể

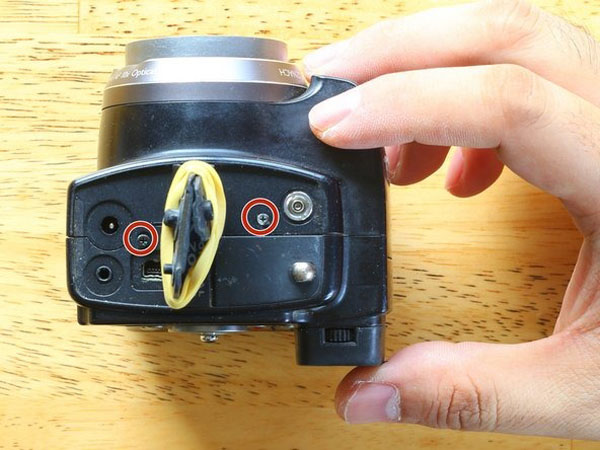

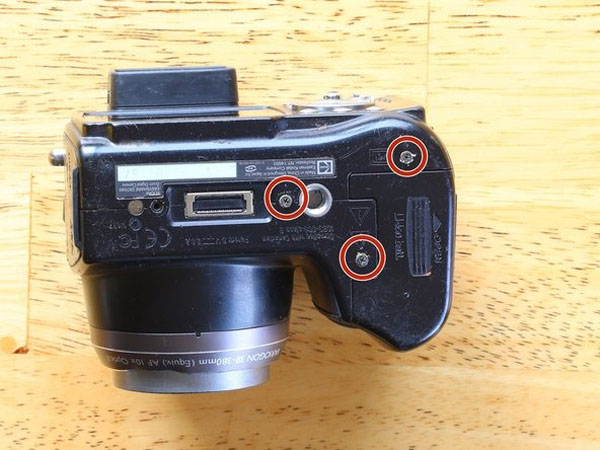

  • Tháo bảy ốc vít cơ thể Phillips # 00.

Bước 3:

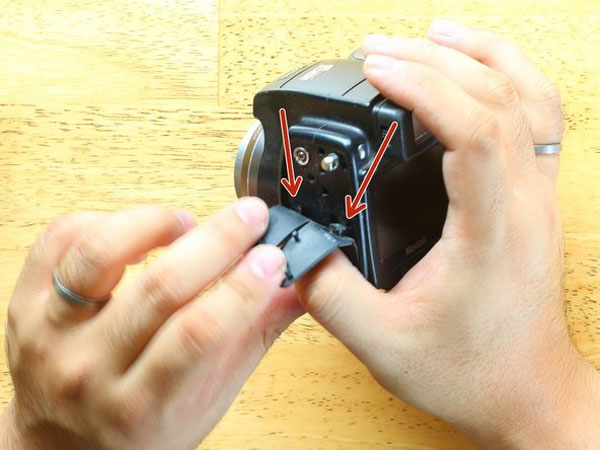

  • Tháo nắp cổng cao su.
    • Nhẹ nhàng kéo mạnh vào bìa. Nó được giữ bởi hai thẻ cao su có thể được đẩy vào các khe để được phát hành.

Bước 4:

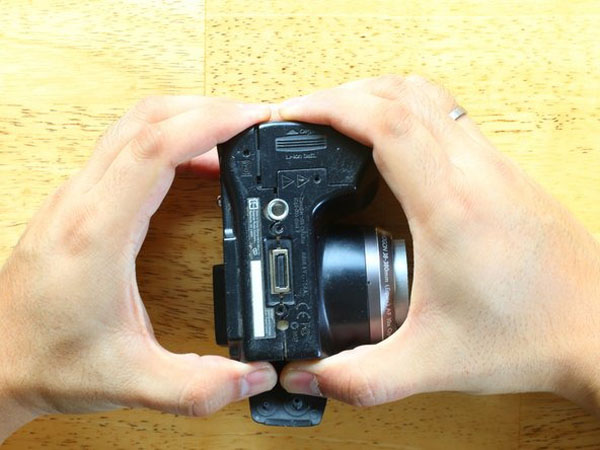

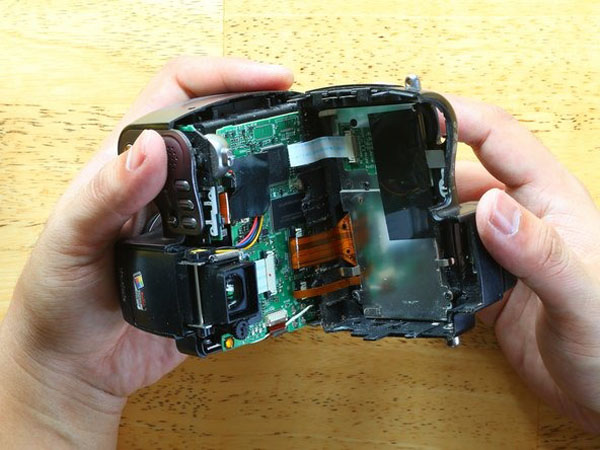

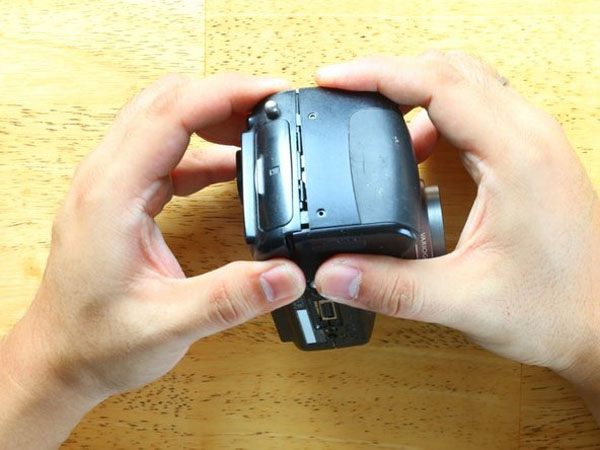

  • Nắm chắc thân máy bằng cả hai tay và ngọ nguậy.Một đường may sẽ bắt đầu xuất hiện như được hiển thị.

  • Tiếp tục làm việc cẩn thận xung quanh tất cả bốn cạnh của máy ảnh. Không có thêm ốc vít giữ cơ thể với nhau và cơ thể không sử dụng các tab có thể phá vỡ.

  • !!! Hai phần vẫn sẽ được kết nối thông qua cáp tinh tế. Đừng kéo cơ thể hoàn toàn xa nhau.

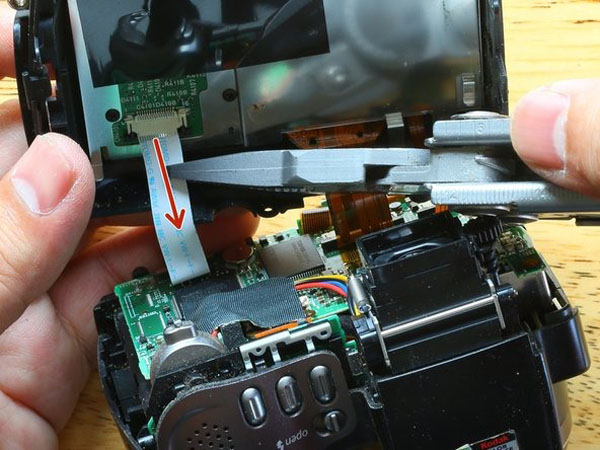

Bước 5: Phát hành cáp

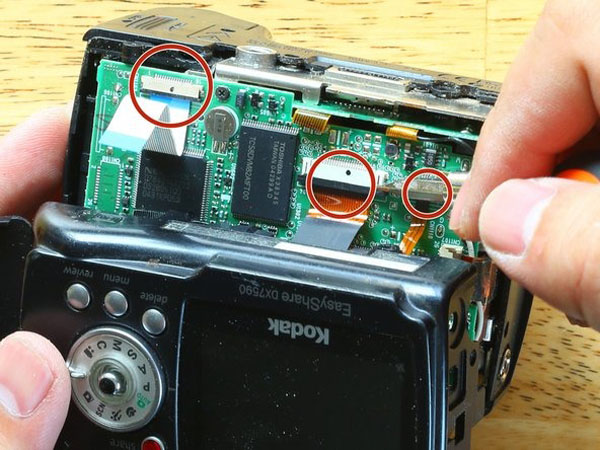

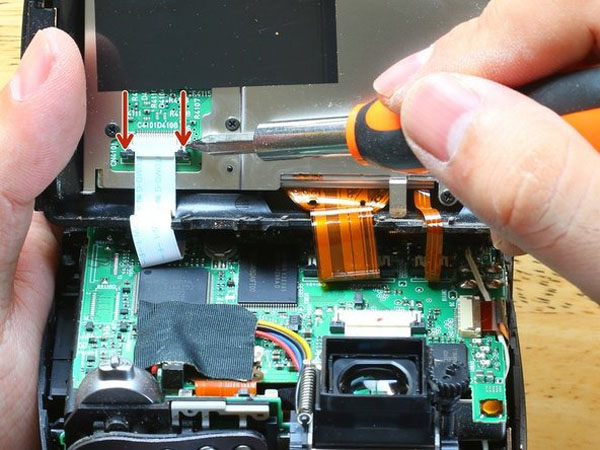

  • Nhẹ nhàng ấn xuống hai tab nhả cáp màu đen.Cáp flex phải lỏng và có thể tháo rời sau đó. Nhẹ nhàng di chuyển cáp ra khỏi ổ cắm.

  • Lặp lại quy trình cho tất cả các cáp được đánh dấu.

  • Bạn có thể tách hai nửa thân trước và sau một cách an toàn sau khi tháo dây cáp.

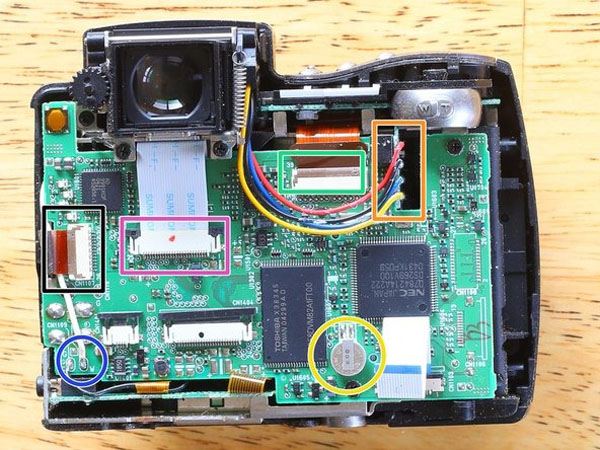

Bước 6: Đánh giá bảng chính

  • Đây là bảng chính. Nó xử lý các tác vụ như xử lý ảnh, đọc / ghi thẻ và nhập liệu của người dùng.
    • 4 điểm hàn này cung cấp năng lượng điện áp cao từ bảng điện đến bộ đèn flash.

    • Đây là pin dự phòng được sử dụng để giữ thời gian và cài đặt khi nguồn điện chính bị loại bỏ.

    • Đây là dây kích hoạt flash từ xa kết nối với cổng flash từ xa.

    • Cáp flex này kết nối với kính ngắm điện tử của máy ảnh (EVF).

    • Cáp flex này kết nối với cảm biến hình ảnh của máy ảnh.

    • Cáp flex này kết nối với mảng nút trên cùng cũng như các cảm biến đo sáng.

Bước 7: Loại bỏ bảng chính

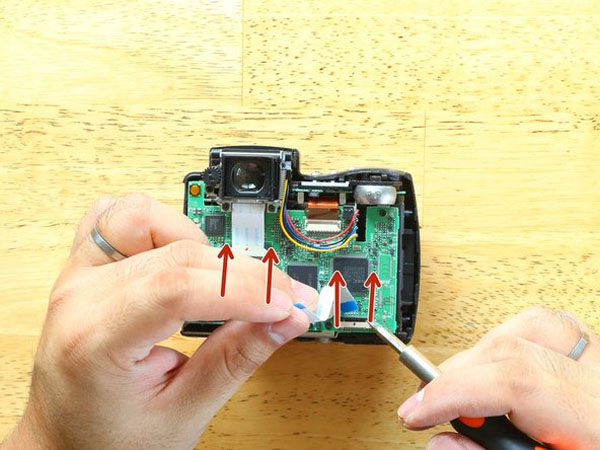

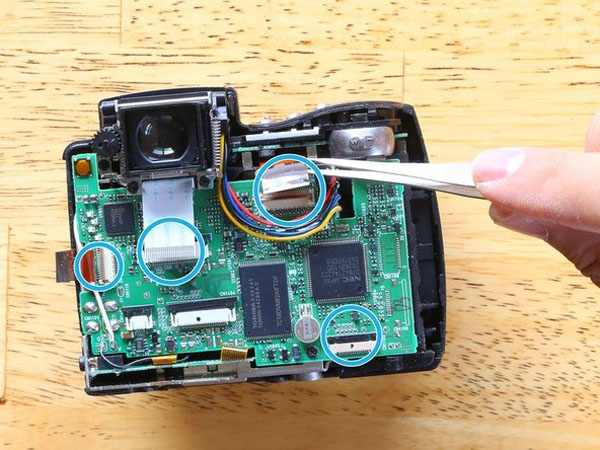

  • Đẩy cả hai khóa cáp để nhả bảng điều khiển phía sau và cáp flex EVF.

  • Nhẹ nhàng nâng thanh tan lên để nhả cáp flex cảm biến. Lặp lại quy trình cho cáp flex bảng trên cùng.

  • Nhẹ nhàng di chuyển tất cả các dây cáp ra khỏi ổ cắm của họ.

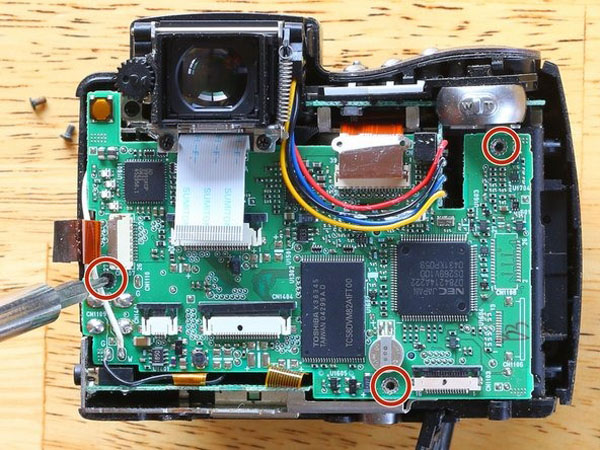

Bước 8:

  • Rút ba # 00 Phillips giữ bảng chính.

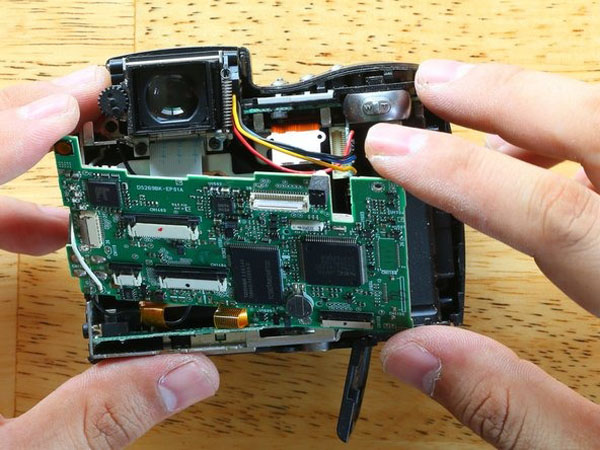

  • Nâng bảng nhẹ nhàng ra khỏi khung.

    • !!! Đừng cố kéo bảng ra! Bảng vẫn được kết nối với khung với cáp flex cũng như dây hàn.

Bước 9: Đánh giá bảng chính II

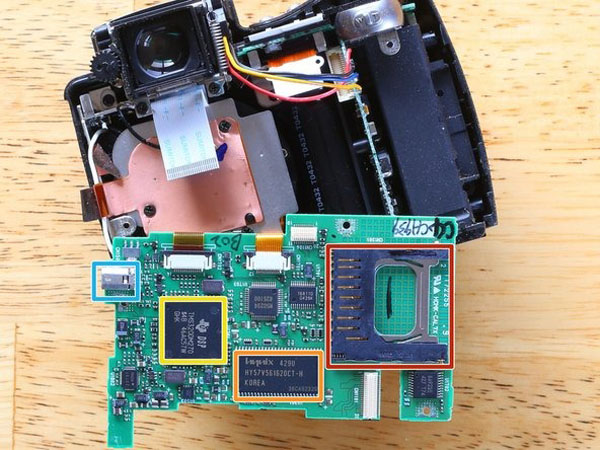

  • Chúng ta hãy dành một chút thời gian để nhìn vào mặt sau của bảng chính:

    • Khe cắm thẻ SD có thể truy cập được từ bên ngoài.

    • Hynnix thương hiệu 32 MB SDRAM.

    • Bộ xử lý hình ảnh Texas Cụ TMS320DM270 .Đây là bộ não của máy ảnh.

    • Đầu nối USB độc quyền của Kodak.

  • Boy, thời gian chắc chắn đã thay đổi kể từ khi máy ảnh này là hàng đầu …

Bước 10:

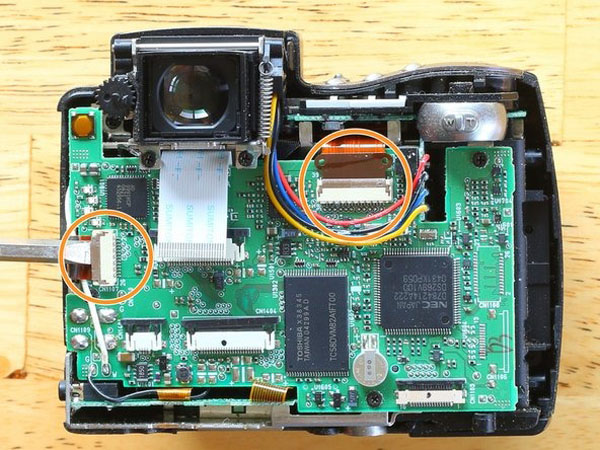

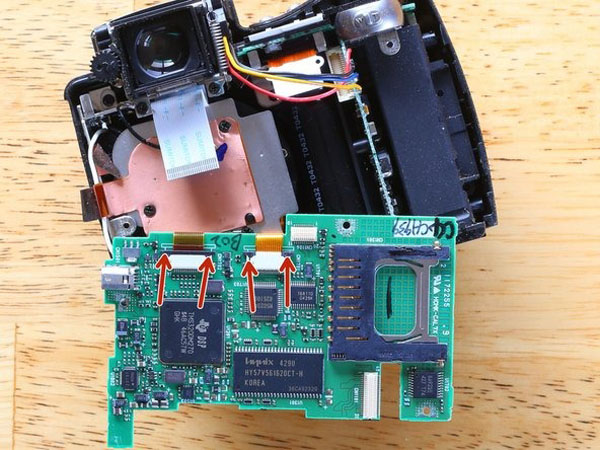

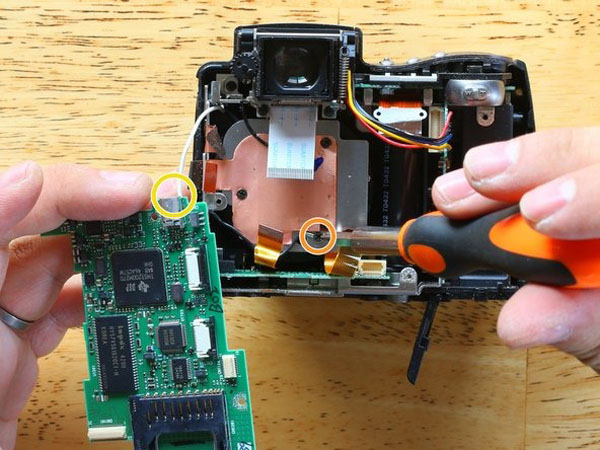

  • Đẩy các khóa lên để giải phóng cáp động cơ servo ống kính. Nhẹ nhàng gỡ cáp ra khỏi ổ cắm của họ.

  • Rút # 00 Phillips giữ một dây nối đất chống lại lá chắn cảm biến.

  • Tại thời điểm này, bạn có thể chọn cắt hoặc khử dây trắng từ bảng. Đây là dây đồng bộ flash từ xa.

  • Bảng chính hiện đã được tháo rời hoàn toàn khỏi khung máy và có thể được gỡ bỏ an toàn.

Bước 11: Tháo gỡ bảng trên

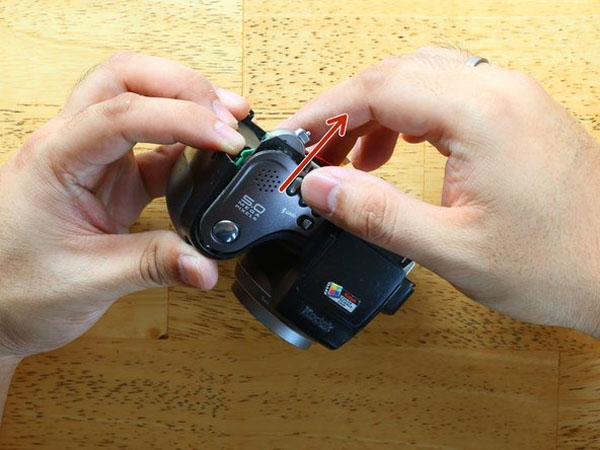

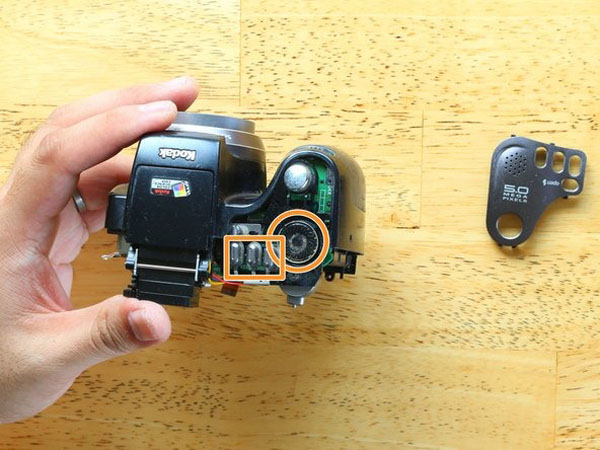

  • Nhẹ nhàng ngọ nguậy tấm nhựa trên cùng theo hướng được hiển thị bởi mũi tên.

  • Tháo loa và nút nhựa.

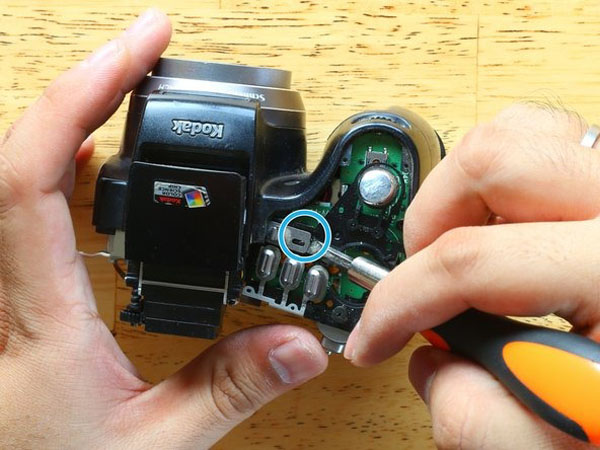

  • Trượt một đầu phẳng / prybar bên dưới chốt bạc và đẩy nhẹ để nhả công tắc đèn flash cơ học.

Bước 12:

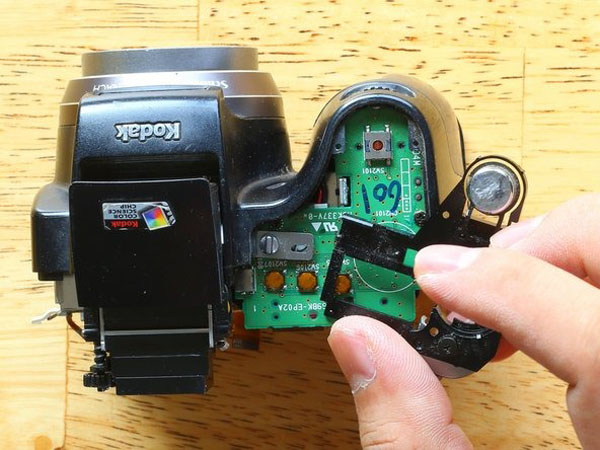

  • Khi công tắc đèn flash cơ bị lỏng, bạn có thể tháo phần nhựa màu đen trên cùng.

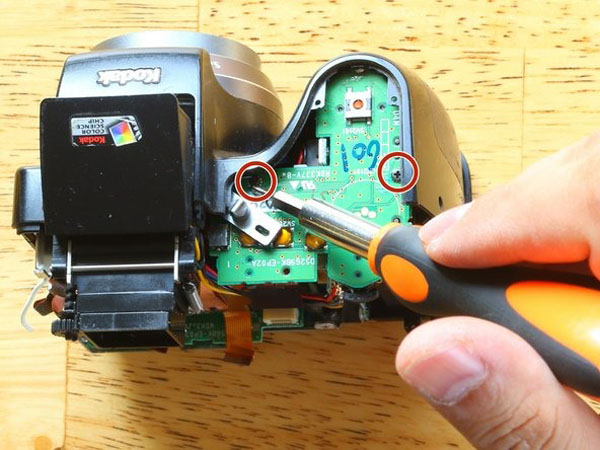

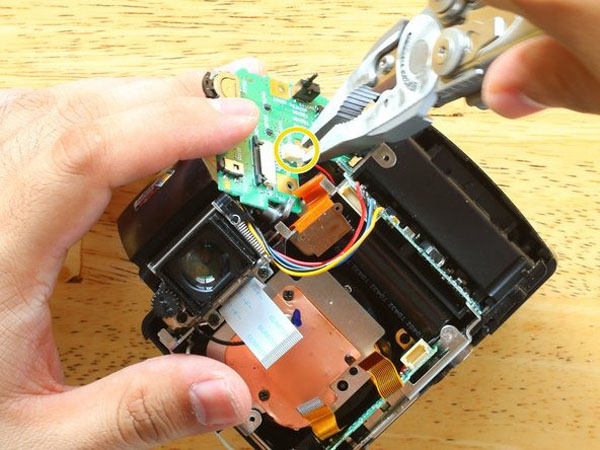

  • Rút hai Phillips # 00 đang bảo vệ bảng trên cùng.Bây giờ bảng phải đủ lỏng để lật nhưng vẫn được kết nối với dây.

  • Lật bảng lên. Hãy tìm một ổ cắm hai dây. Nhẹ nhàng rút phích cắm ra khỏi ổ cắm.

Bước 13:

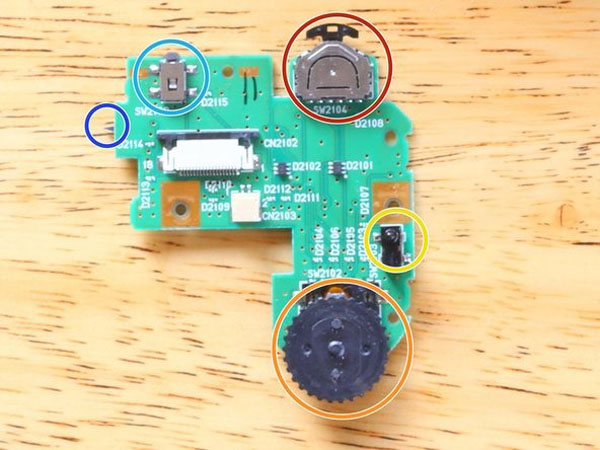

  • Hãy nhìn vào bảng trên cùng. Nó không chứa bất cứ thứ gì quá màu mè:
    • Chuyển đổi công tắc, được sử dụng để phóng to và thu nhỏ.

    • Công tắc cảm biến “lắp pin pin”.

    • Chuyển đổi xuyên tâm được sử dụng cho các tùy chọn menu khác nhau.

    • Nút nguồn chính.

    • Cảm biến tiếp xúc bí ẩn nhỏ (có lẽ là cảm biến “đèn flash đã bật”).

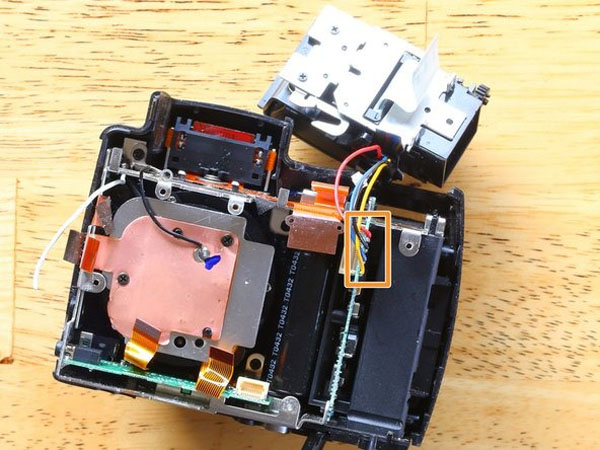

Bước 14: Tháo gỡ kính ngắm điện tử (EVF)

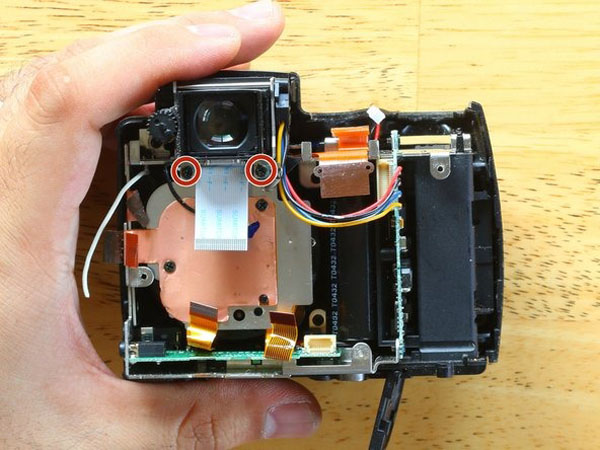

  • Tháo hai chiếc # 00 Phillips đang giữ EVF trên khung máy.

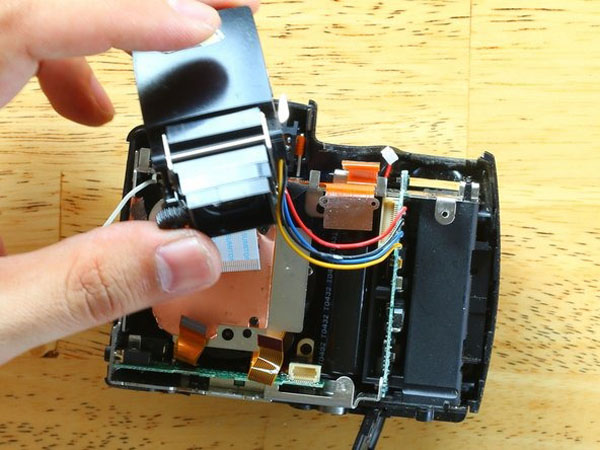

  • Xoay mô-đun EVF miễn phí từ khung máy.

  • Bạn có thể chọn cắt hoặc hàn lại bốn dây kết nối mô-đun EVF với bảng điện.

  • EVF sẽ miễn phí khi bốn dây bị ngắt kết nối.

Bước 15:

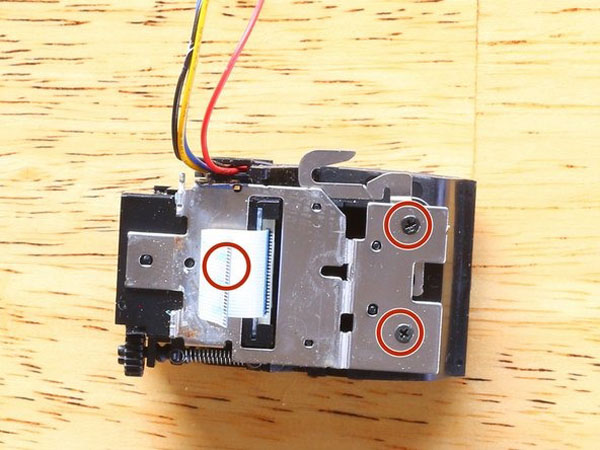

  • Hủy bỏ ba # 00 Phillips và tháo tấm kim loại.

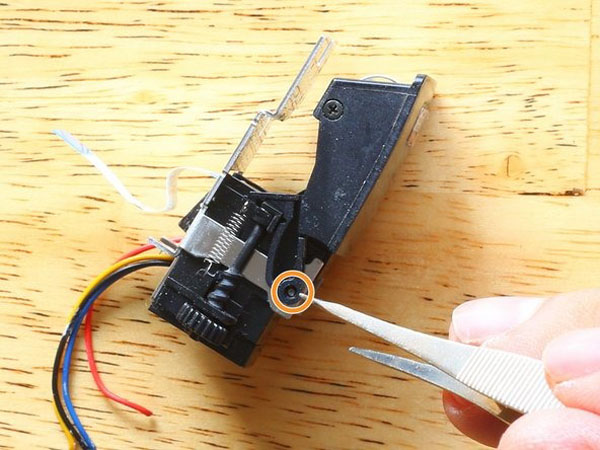

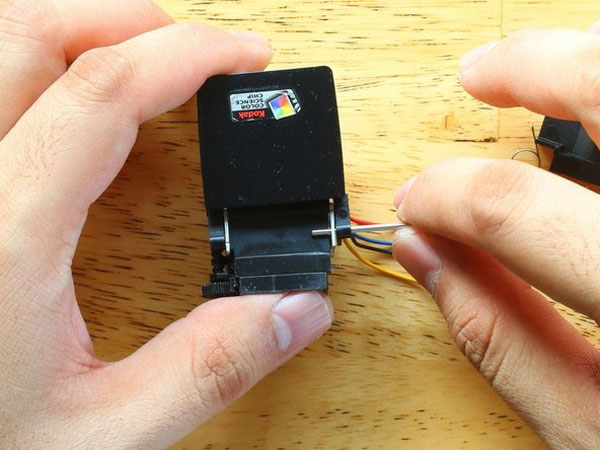

  • Sử dụng kẹp giấy hoặc nhíp, đẩy pin bạc vào trong.

  • Tháo pin để tách đèn flash khỏi EVF.

Bước 16:

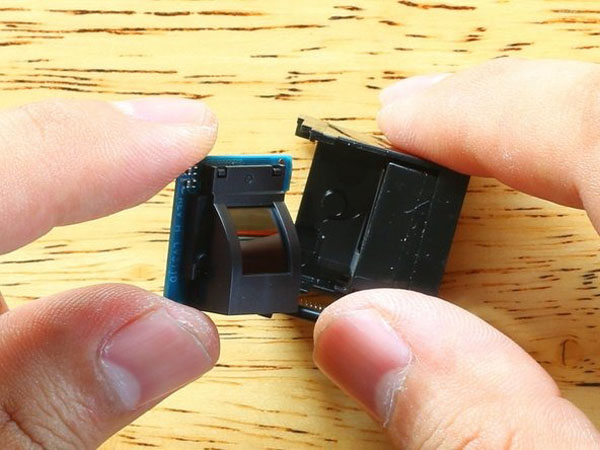

  • Bây giờ bạn có thể tách vỏ EVF, chứa một loạt ống kính nhựa và một màn hình nhỏ .
    • Nó nhỏ như thế nào? Chà, nó là 0,26 inch theo đường chéo và chứa một con số khổng lồ 0,3 pixel!

Bước 17: Tháo gỡ cảm biến hình ảnh CCD

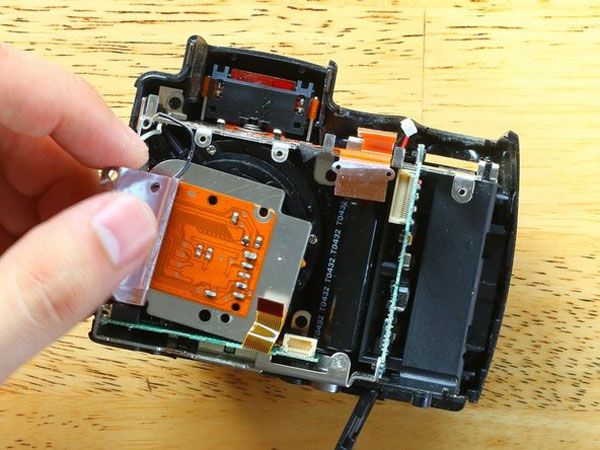

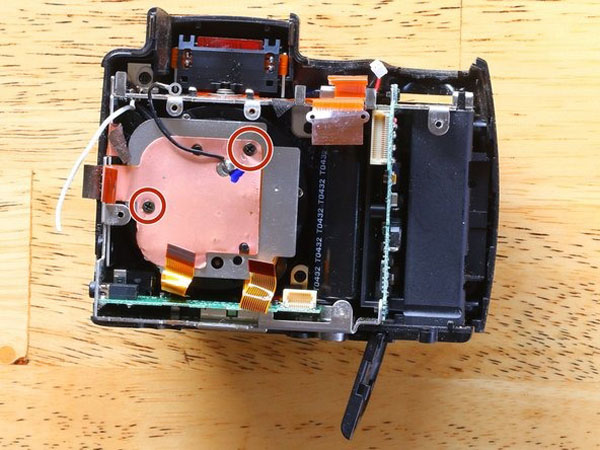

  • Tháo hai # 00 Phillips giữ cảm biến hình ảnh tại chỗ. Bây giờ bạn có thể loại bỏ khung cảm biến.

  • Bạn có thể bóc tấm khiên để xem những gì đằng sau nó – một bảng mạch phục vụ cảm biến.

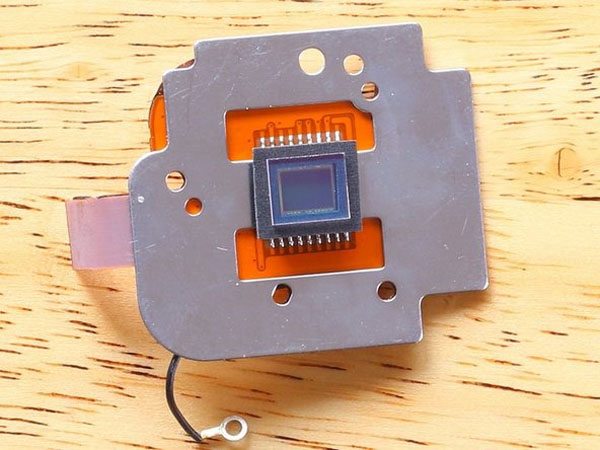

  • Đây là nhãn cầu của máy ảnh (cụ thể là võng mạc): cảm biến CCD kích thước 1 / 2,5 “với độ phân giải 5 megapixel. Ánh sáng được tập trung vào mặt phẳng bán dẫn thủy tinh này, giúp chuyển đổi thông tin thành tín hiệu điện.

Bước 18: Tháo gỡ mạch điện

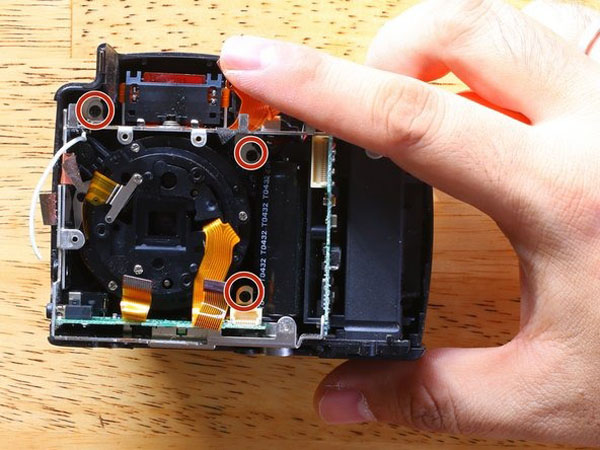

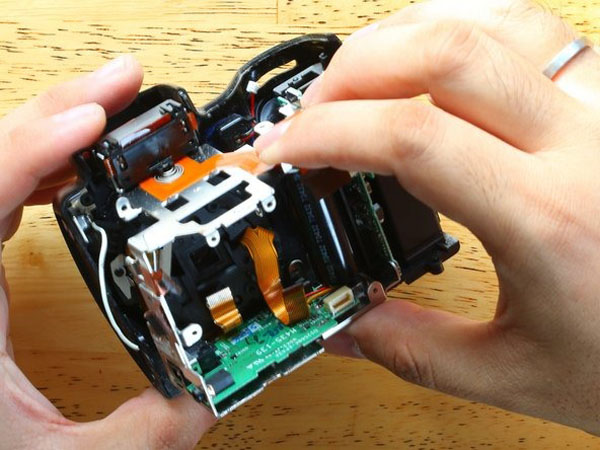

  • Hủy bỏ ba # 00 Phillips giữ khung vào khung nhựa.

  • Nhẹ nhàng ngọ nguậy khung ra khỏi khung.

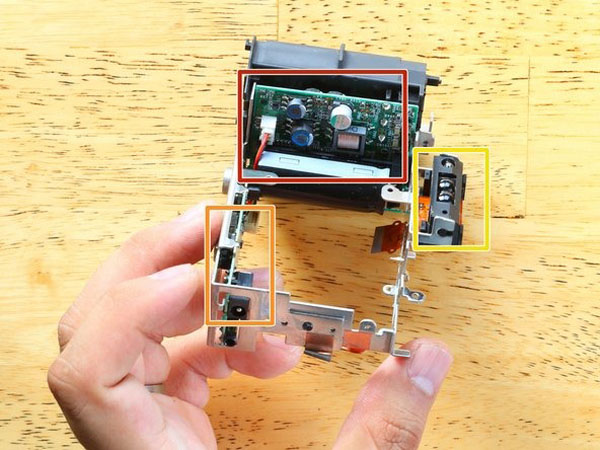

  • Dưới đây là một số điều cần lưu ý:

    • Xem các tụ điện mạnh mẽ? Điều đó, và mạch mà nó được kết nối được sử dụng để tạo ra điện áp cao cần thiết để xả bóng đèn flash.Chạm vào các điểm tiếp xúc trên bảng đó có thể dẫn đến điện giật nếu mạch điện không đủ năng lượng.

    • Điều này chứa các cảm biến đo sáng cũng như đèn hỗ trợ lấy nét tự động.

    • Đây cũng là mạch liên quan đến điều tiết năng lượng, có thể là phần cho phép máy ảnh sạc pin trên máy mà không cần bộ sạc ngoài.

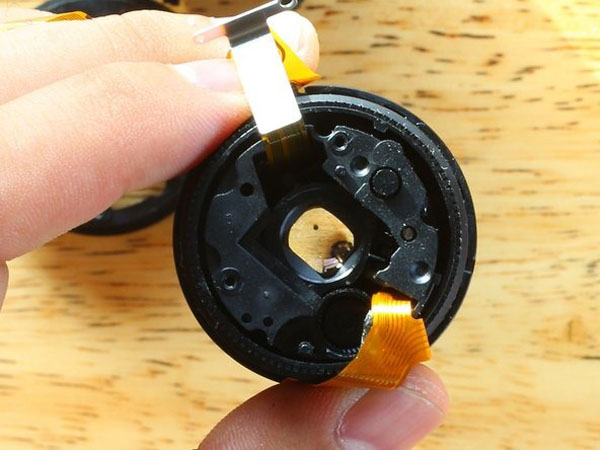

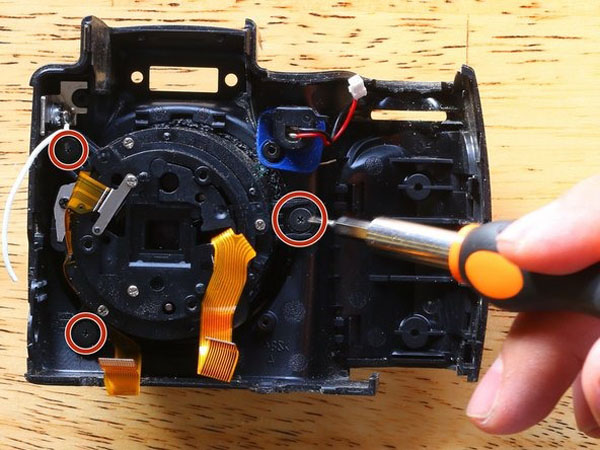

Bước 19: Tháo lắp ráp ống kính

  • Bạn có thể chỉ cần nhấc cụm ống kính ra sau khi tháo ốc ra.

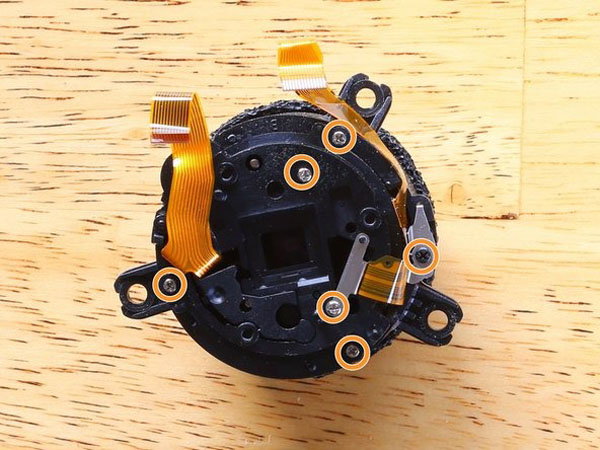

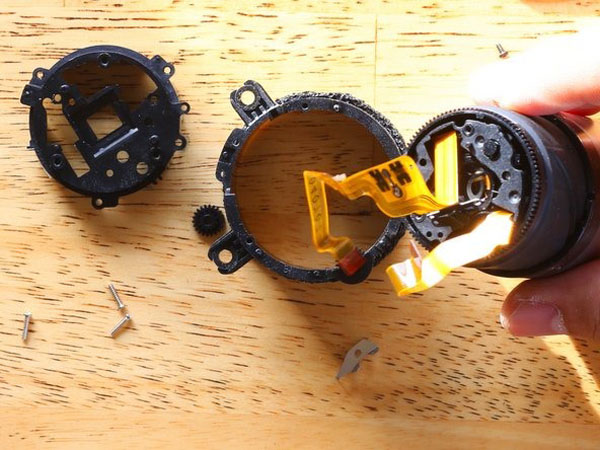

  • Hủy bỏ sáu # 00 Phillips giữ cụm ống kính lại với nhau. Khi đã xong, bạn có thể loại bỏ vỏ ống kính.

  • Dưới đây là một số chi tiết trên ống kính:

    • Nó có tiêu cự 6,32-63,2mm (tương đương 38-380mm với kích thước 35mm).

    • Nó có khẩu độ af / 2.8-3.7.

    • Khoảng cách tiêu cự tối thiểu của nó là 23,6 inch.

Bước 20:

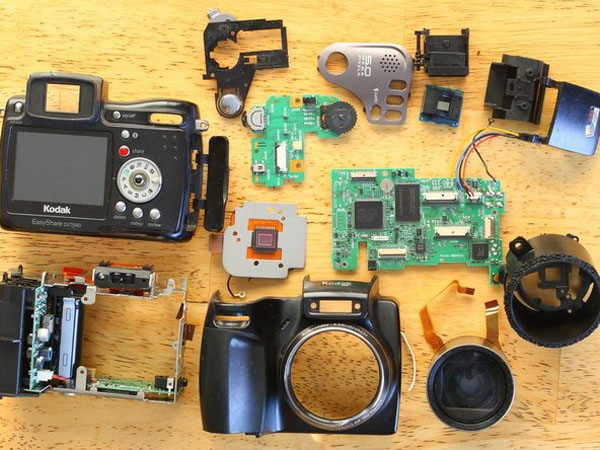

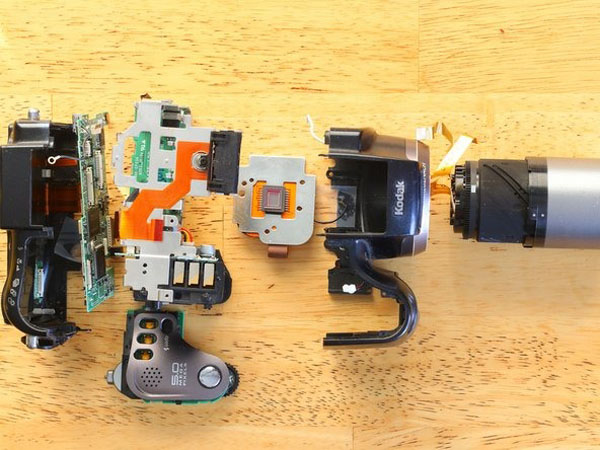

  • Đó là folks! Đó là những gì một máy ảnh 16 tuổi trông như thế nào ở bên trong.

  • Máy ảnh mới hơn thực sự không có nhiều khác biệt ở bên trong. Các thành phần có thể bị thu hẹp và các cảm biến mới hơn có thể tự hào hơn 5-6 lần pixel, nhưng các khái niệm công nghệ thể hiện trong máy ảnh này vẫn được sử dụng rộng rãi cho đến ngày nay.
