Mô tả

Tôi sẽ hướng dẫn bạn cách giải cấu trúc một đơn vị DVD-ROM thành tổ hợp cơ sở của nó và sau đó hiển thị những gì nhiều người sử dụng để chế tạo laser đang cháy.

Sự cố này không phải là một hướng dẫn sửa chữa. Để sửa chữa Máy ghi DVD lưu trữ Toshiba Samsung (TS-H653) của bạn, hãy sử dụng hướng dẫn sử dụng dịch vụ của chúng tôi.

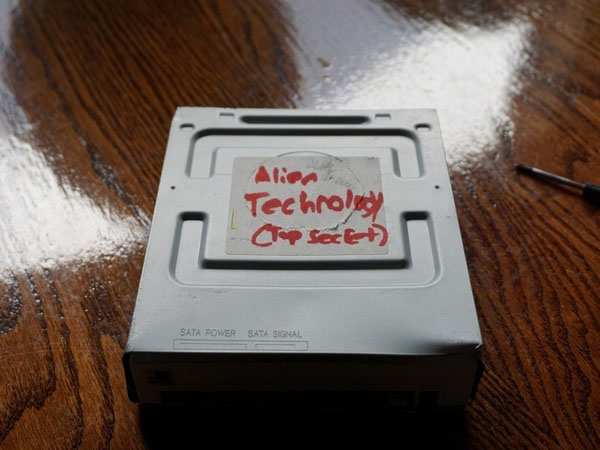

Bước 1: Sony DVD-ROM Unit(DDU1615) - Hướng dẫn tháo lắp

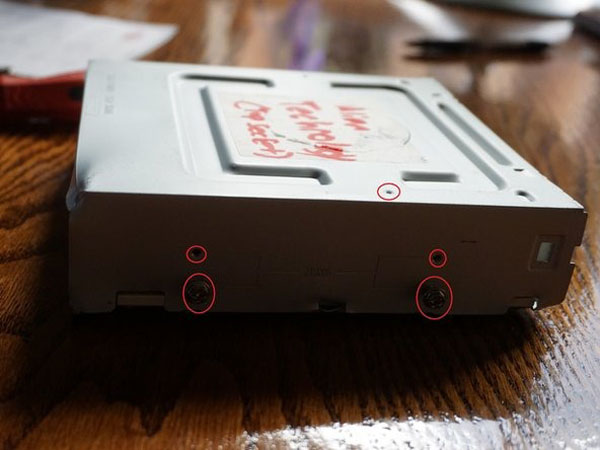

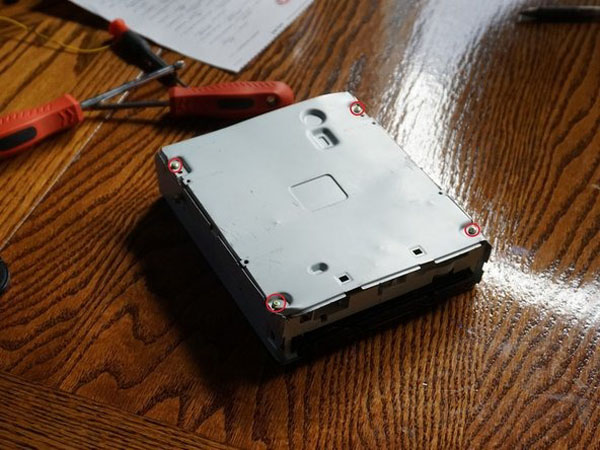

  • Hủy bỏ các ốc vít bên ngoài bằng cách sử dụng một tuốc nơ vít phù hợp với vít M3x6

Bước 2:

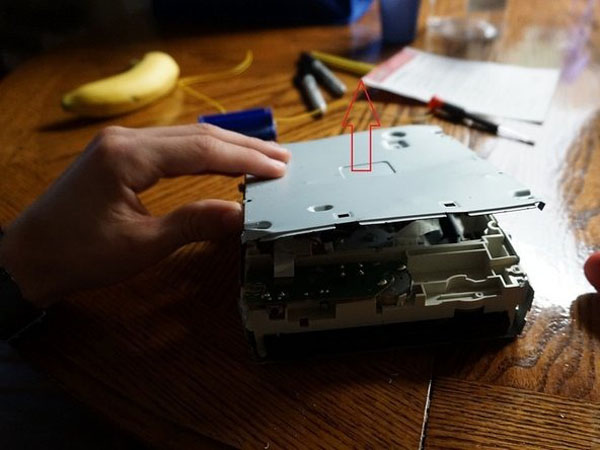

  • Nhẹ nhàng nâng lên vỏ trên cùng với nhãn dán mô hình úp xuống. Áp dụng một chuyển động lắc lư sang bên nếu cần thiết

Bước 3:

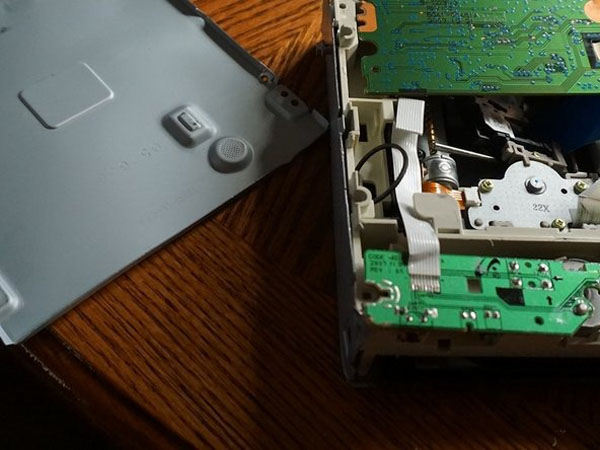

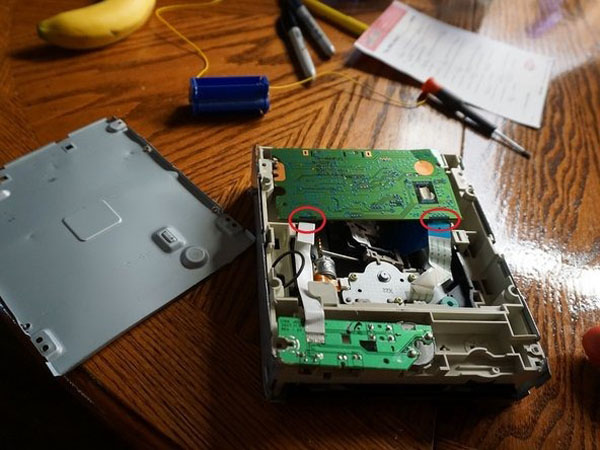

  • Hủy bỏ tất cả các dải băng có thể tháo rời bằng cách lắc lư qua lại trên trục ngang

Bước 4:

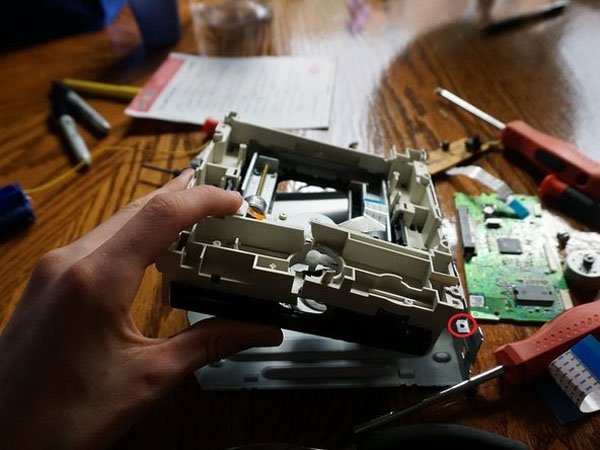

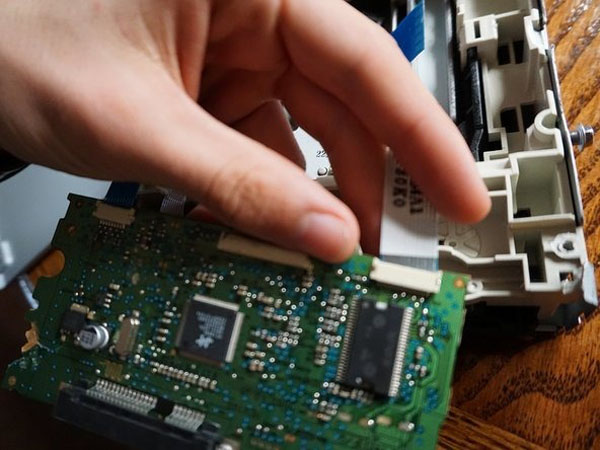

  • Kiểm tra bất kỳ ốc vít còn lại xung quanh cạnh của bảng, nếu không có đôi rõ ràng kiểm tra ruy băng và trượt bảng trở lại cho đến khi nó trượt

Bước 5:

  • Để loại bỏ nhựa tan, đảm bảo tất cả các ốc vít đã được gỡ bỏ trên các tab kim loại hiển thị màu đỏ
  • Áp dụng một kéo mọc răng áp dụng nâng nhiều hơn cho một bên mà bên kia

!!! Phần của tôi đã bị hỏng! Nó có thể hơi khác nhau đối với bạn

Bước 6:

  • Bây giờ hầu hết các thành phần bên trong nên lỏng lẻo và có thể tháo rời

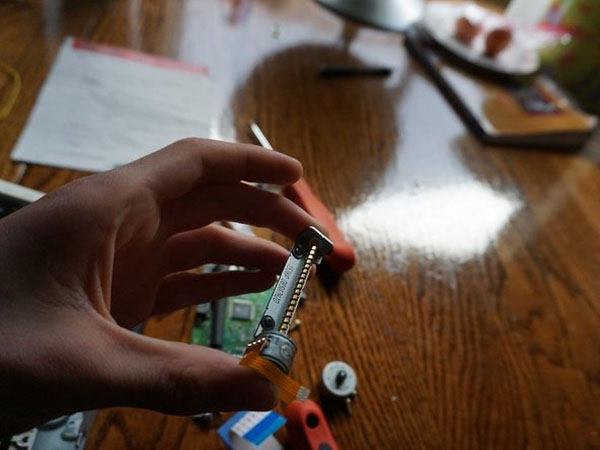

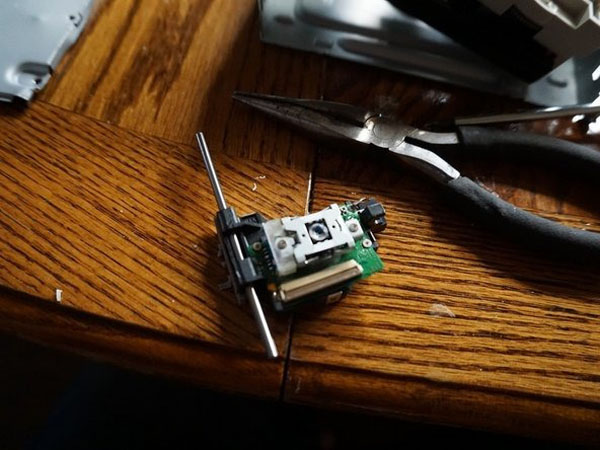

  • Đây là hình ảnh về quá trình loại bỏ thành phần diode laser (nó vẫn được bao bọc trong các bộ phận liên quan đến chuyển động và khúc xạ)

!!! Đảm bảo sẽ cẩn thận với việc này!

Bước 7:

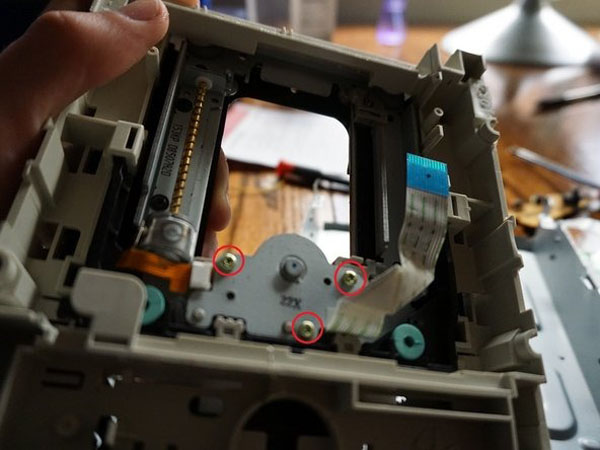

  • Hủy bỏ ba ốc vít xung quanh thành phần thứ hai

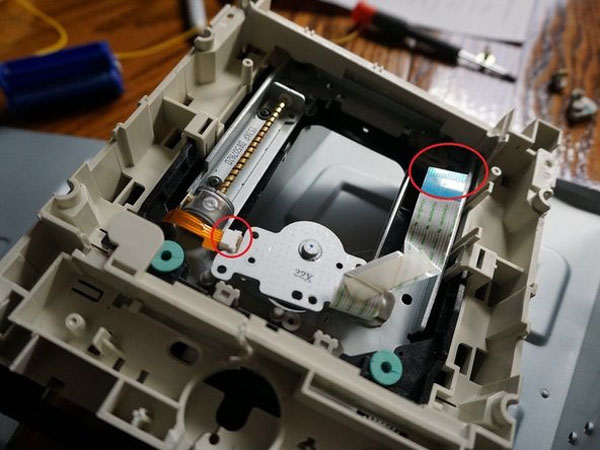

  • Xóa và kiểm tra để loại bỏ tất cả các dải băng trên thành phần này (lưu ý màu cam được dán nhãn “không chì”)

Bước 8:

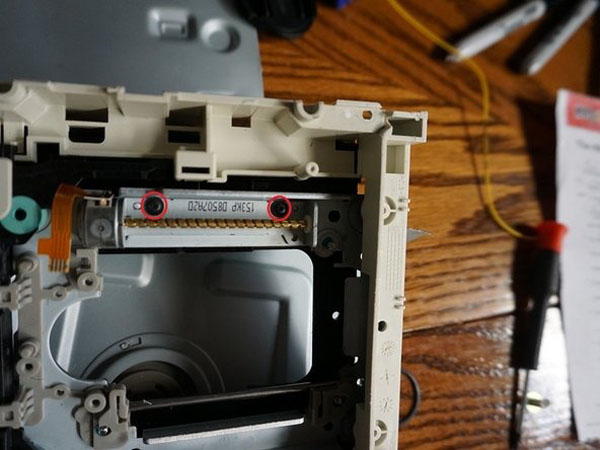

  • Hoàn tác các ốc vít ở phía bên của thành phần bước với MỘT MÀN HÌNH KHÁC BIỆT ĐỂ TRÁNH XÓA
  • Tua vít sẽ nhỏ hơn so với M3x6 phù hợp
  • Nhẹ nhàng giải nén sau khi tháo vít

Bước 9:

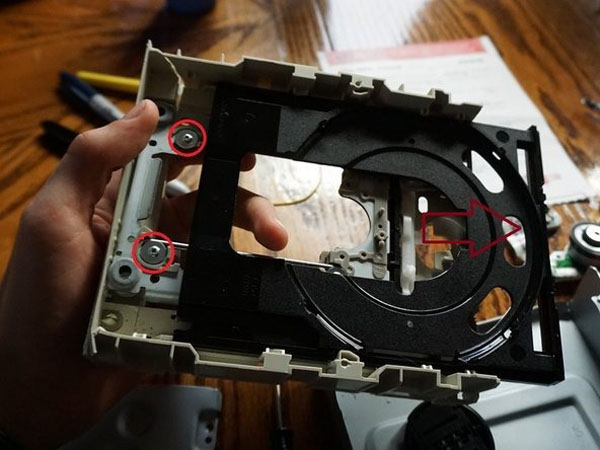

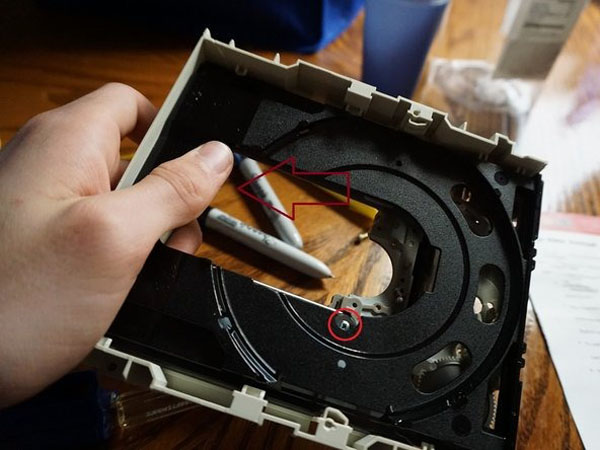

  • Lật phần thức ăn thừa lên và trượt miếng nhựa màu đen về phía trước để tháo ốc giữ kim loại tại chỗ

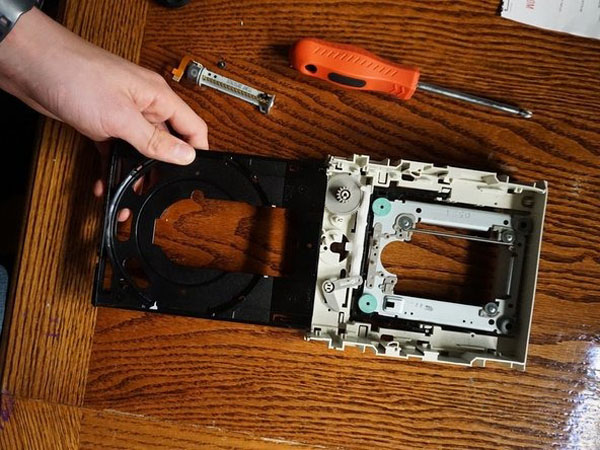

  • Trượt khay đĩa trở lại nếu bạn không thể tháo nó hoàn toàn và tiến hành tháo vít cuối cùng và vít thứ 3.

!!! Bạn sẽ cần một tuốc nơ vít khác nhau! Sử dụng các thử nghiệm ngọ nguậy để tìm phù hợp! Họ sẽ lột đồ cực kỳ dễ dàng!

Bước 10:

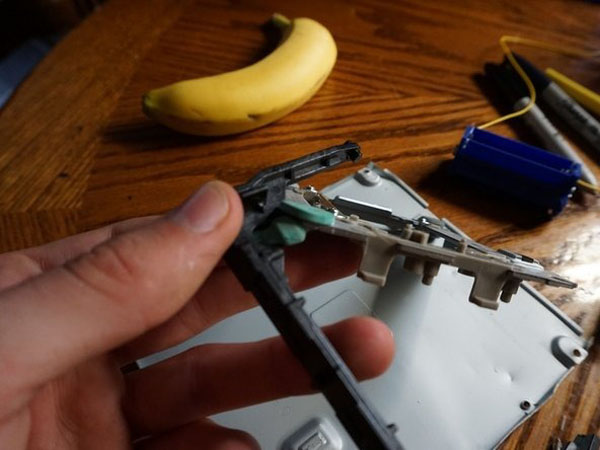

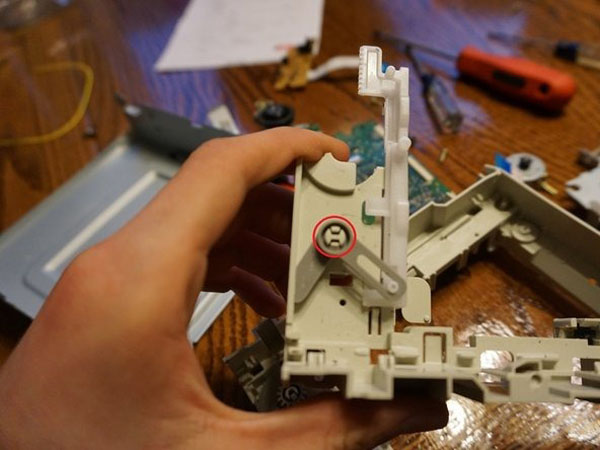

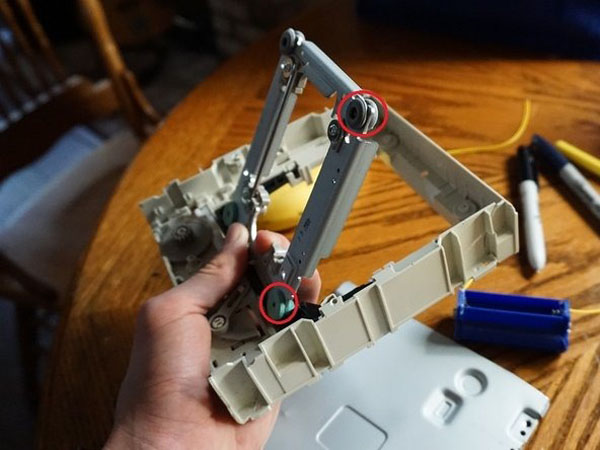

  • Nhẹ nhàng gỡ bỏ bất kỳ clip nào để cho phép người giữ duy nhất là bánh xe cao su được giữ nó (khoanh tròn màu đỏ)
  • Nhẹ nhàng áp dụng áp lực để kéo ra khỏi vỏ chính

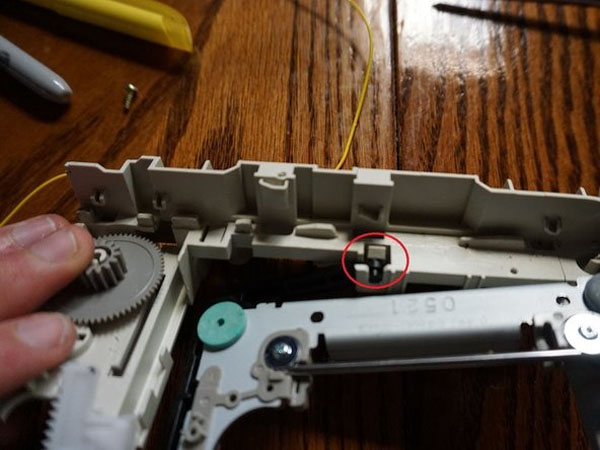

  • Bỏ clip các clip nhìn thấy trong ảnh 2

Bước 11:

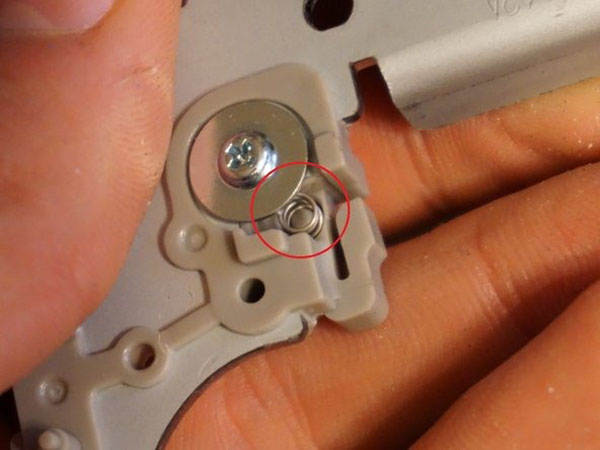

  • Để loại bỏ cực đã có trong ảnh trước khi nó được gỡ bỏ, ấn xuống lò xo bằng một ốc vít ở một đầu, tháo một đầu nghiêng lên và tháo

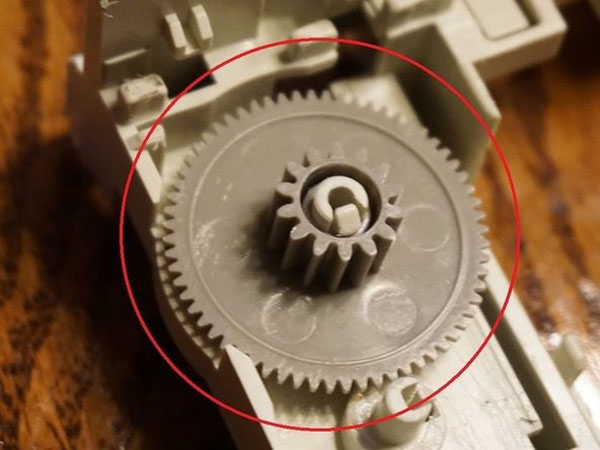

  • Để loại bỏ các bánh răng có răng, đẩy kẹp vào bên trong chóp ở giữa bánh răng, và duy trì áp lực lên kẹp kéo bánh răng ra
  • Áp dụng kỹ thuật tương tự như trong hình 2 nhưng với clip trong hình 3

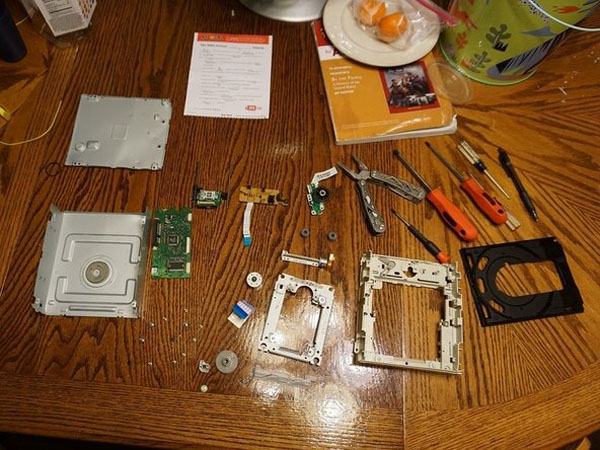

Bước 12: Hoàn tất!

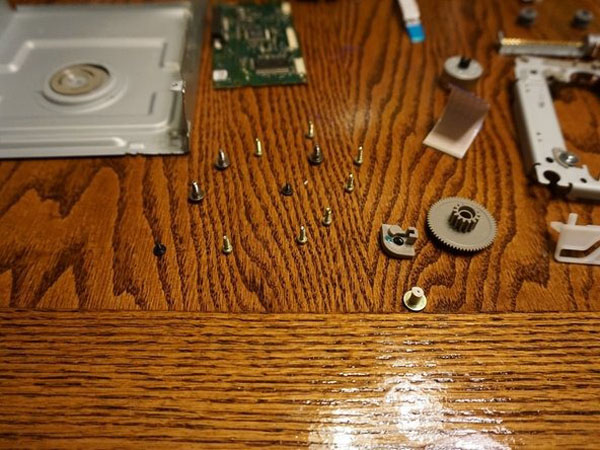

  • Bạn đã thực hiện khá nhiều với việc giải cấu trúc này

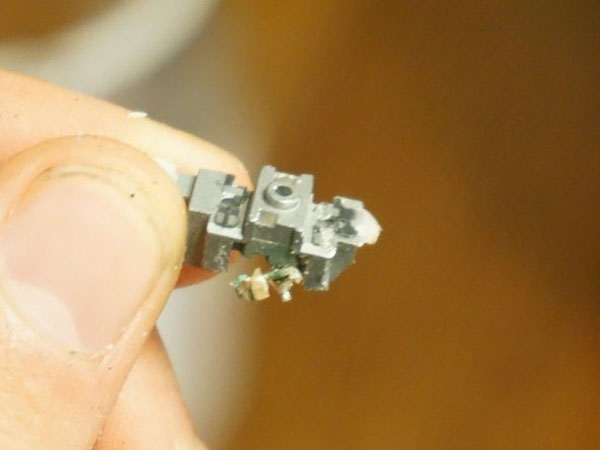

!!! Nếu bạn muốn loại bỏ các diode laser hãy cẩn thận! Bức ảnh số 3 là bằng chứng cho sự thất bại của tôi đối với điều này
