Hướng dẫn này sẽ hiển thị thông tin chi tiết về PAL Super Nintendo. Bạn cũng có thể sử dụng hướng dẫn này để tìm hiểu cách thay thế PCB chính.

Sự cố này không phải là một hướng dẫn sửa chữa. Để sửa chữa PAL Super Nintendo của bạn, hãy sử dụng hướng dẫn sử dụng dịch vụ của chúng tôi .

Thể hiện yêu thương tác giả ở đây nhé!

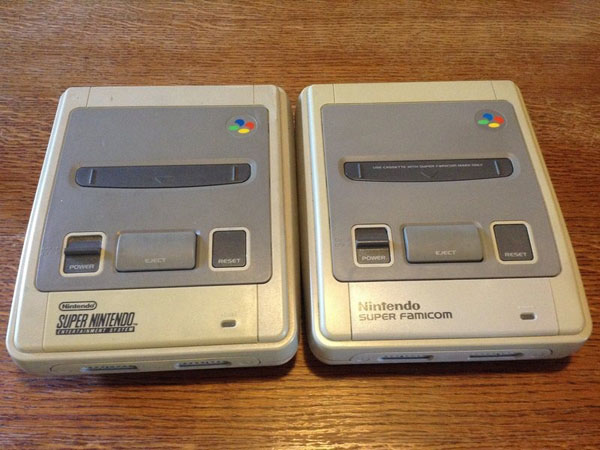

Bước 1: Xác định mô hình

  • Các bảng điều khiển cho thị trường châu Âu, châu Á và Úc đều có cùng một yếu tố hình thức, không giống như phiên bản Bắc Mỹ. Hướng dẫn này sẽ hoạt động cho tất cả các phiên bản ngoại trừ các mô hình Nhật Bản và trước năm 1995 của Mỹ.

Bước 2: Bẻ khóa mở

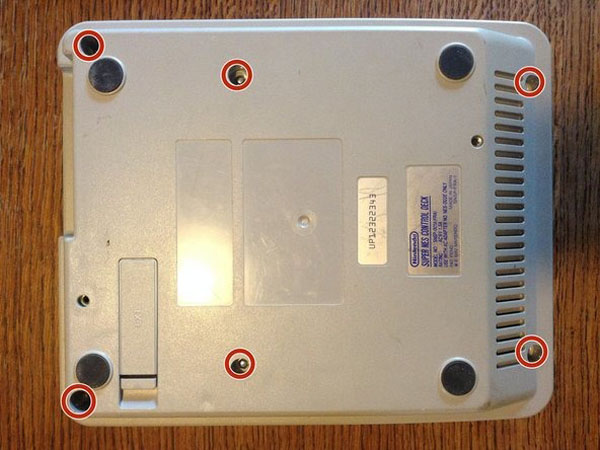

  • Hủy bỏ sáu ốc vít nằm ở mặt dưới của hệ thống bằng tuốc nơ vít Gamebit 4,5mm.

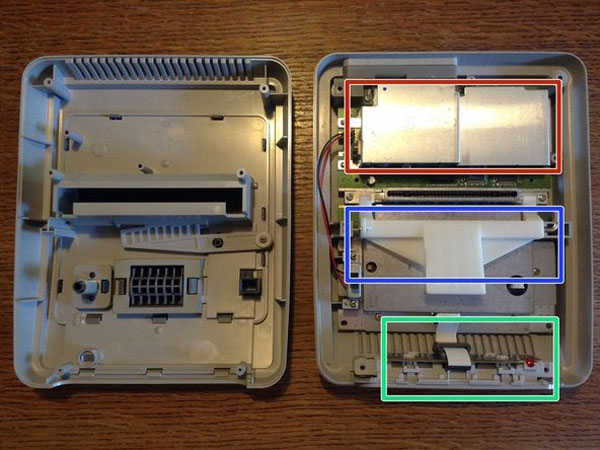

  • Xoay thiết bị trở lại và nâng nắp trên.

  • !!! Trên cùng là một lá chắn tụ điện. Hãy chắc chắn rằng chúng được thải ra trước khi loại bỏ nó. (Tụ điện có thể giữ điện tích trong một thời gian dài, bật công tắc nguồn trong khi rút phích cắm nên xả chúng)

  • Đây là bảng điều khiển phía trước, yêu cầu rút dây cáp ruy băng.

  • Đây là một phần của cơ chế đẩy hộp mực.

Bước 3: Loại bỏ cơ chế đẩy ra

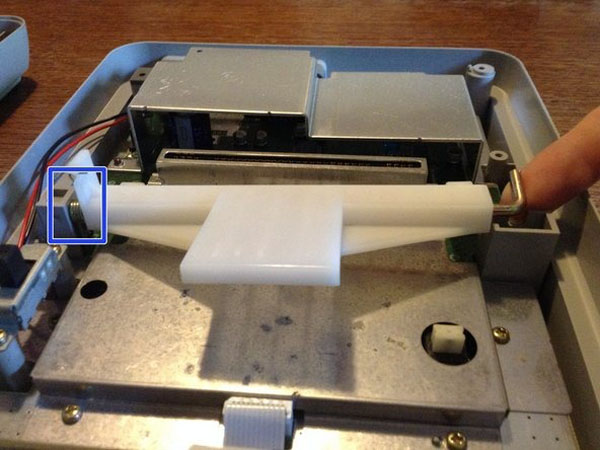

  • Cơ chế được giữ lại tại chỗ bởi một lò xo nhỏ. Nó không quá căng thẳng nhưng hãy cẩn thận đừng để mất nó. Ngoài ra, lưu ý cách nó được đặt để tái cấu trúc trong tương lai.

  • Loại bỏ cơ chế bằng cách nâng nhẹ trục từ bên phải và kéo nó ra.

Bước 4: Tháo công tắc nguồn

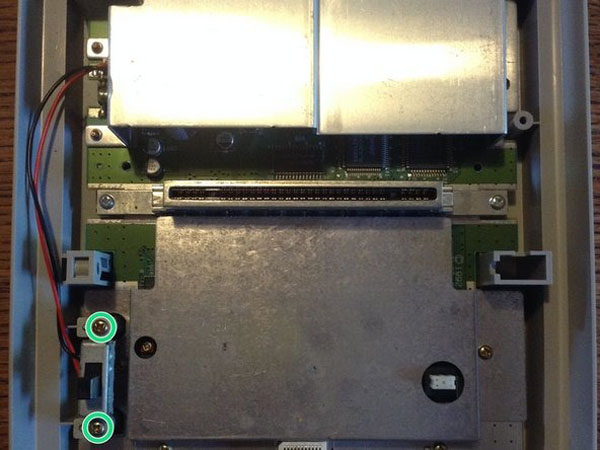

  • Chúng tôi sẽ cần phải tháo một vài ốc vít bằng tuốc nơ vít Phillips # 2.

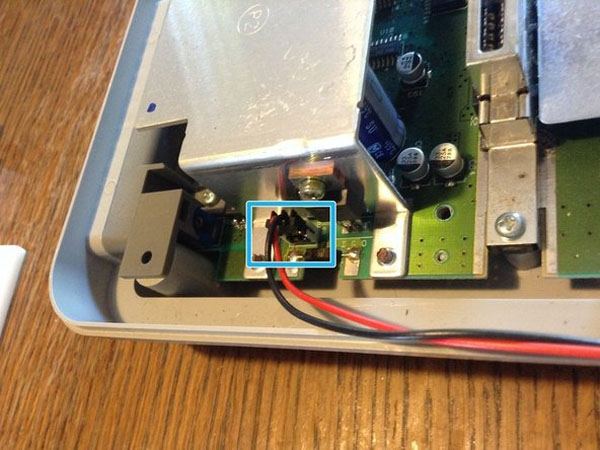

  • Nó được cắm vào bảng chính với một ổ cắm nhựa nhỏ. Đơn giản chỉ cần kéo vào nó để đặt nó ra.

  • !!! Đừng kéo dây để tránh làm hỏng chúng. Thay vào đó, kéo vào ổ cắm nhựa.

Bước 5: Gỡ bỏ Bảng mặt trước

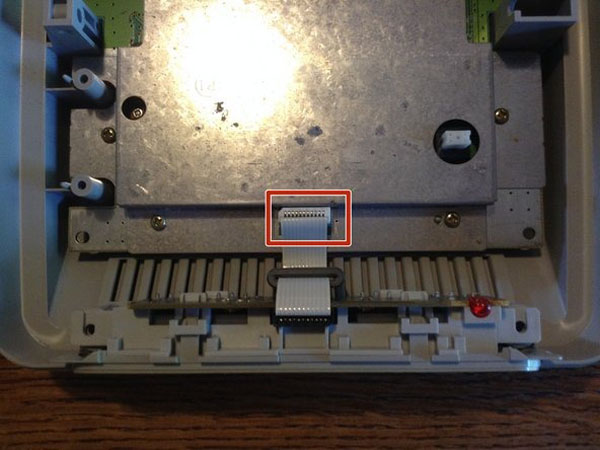

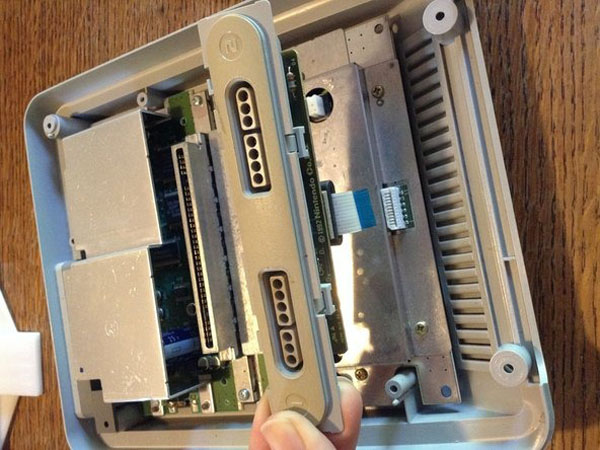

  • Bảng điều khiển phía trước được kết nối với bảng chính bằng cáp băng. Nhẹ nhàng kéo nó ra khỏi ổ cắm của nó.

  • Bảng điều khiển phía trước sau đó có thể được nâng ra.

Bước 6: Gỡ bỏ Tấm chắn chính

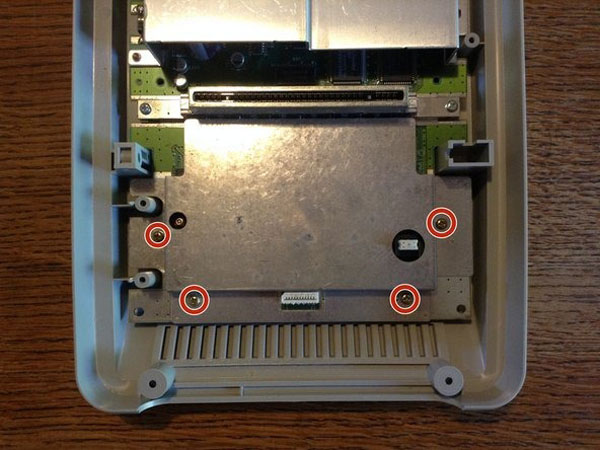

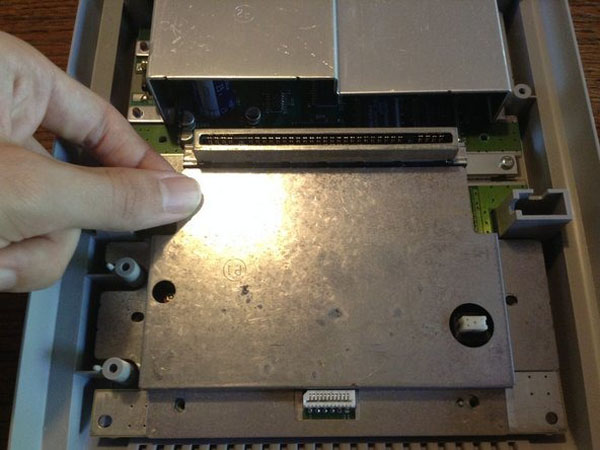

  • Tấm chắn được giữ bởi 4 ốc vít Philips # 2.

  • Nhấc nó lên bằng cách lấy gần khe cắm mực để đánh bật các ngạnh dọc.

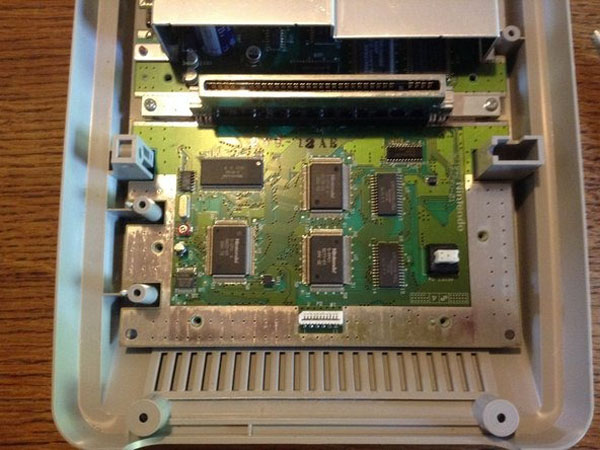

  • Điều này cho thấy CPU, trong số các chip khác.

Bước 7: Nâng bảng chính

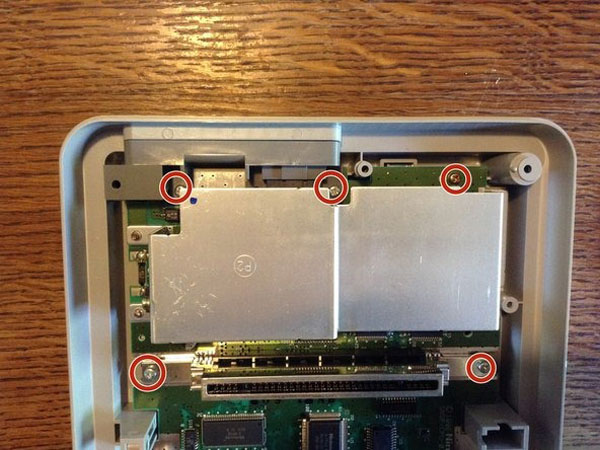

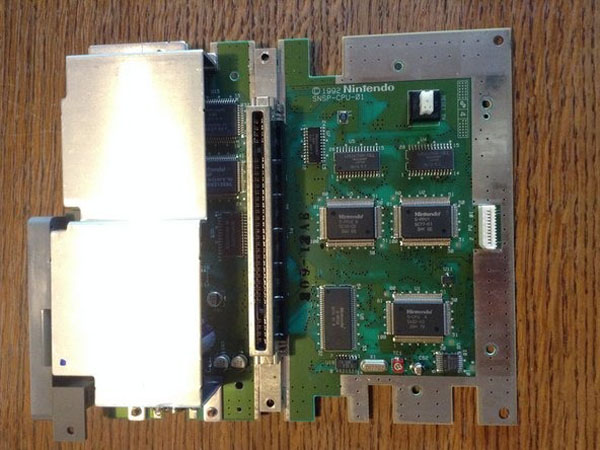

  • Tại thời điểm này, bo mạch chính chỉ được giữ bằng 5 ốc vít Philips # 2

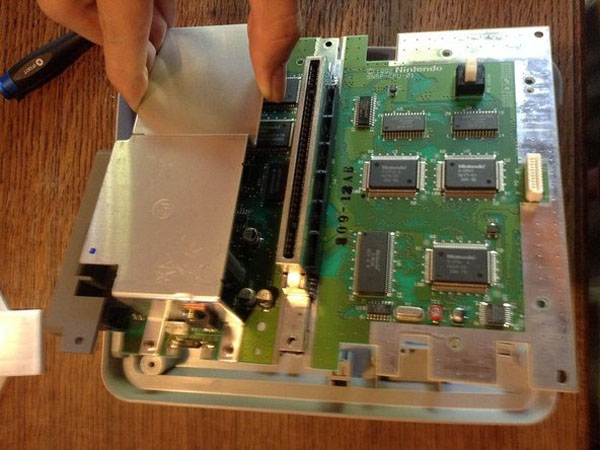

  • Sau đó nó có thể được nâng lên bằng cách giữ nó bằng lá chắn mũ.

Bước 8: Tháo bộ bảo vệ tụ điện

  • !!! Tụ điện có thể giữ điện tích trong một thời gian dài, hãy cẩn thận.

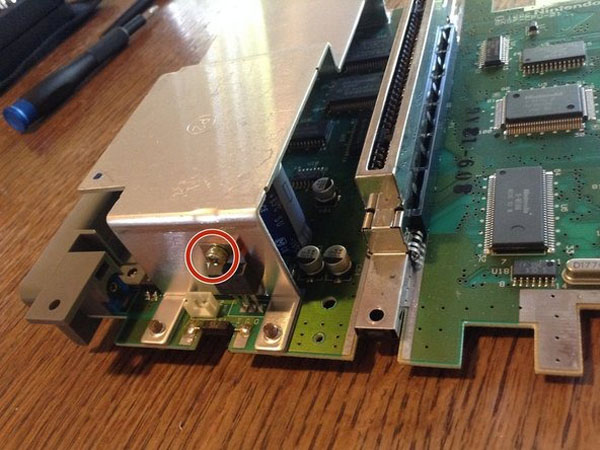

  • Đầu tiên, tháo vít Philips # 2 ở bên cạnh tấm chắn.

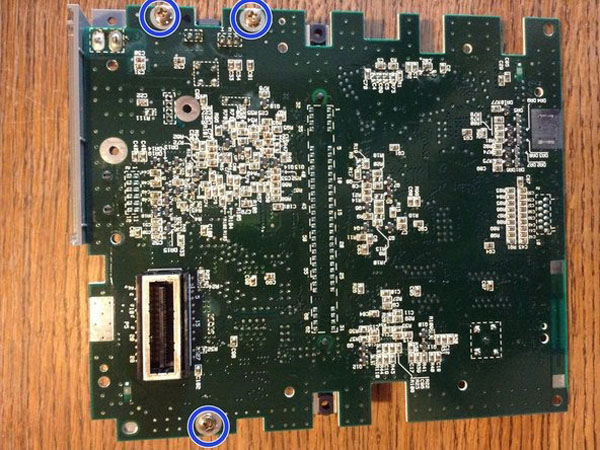

  • Xoay bảng và tháo 3 ốc vít Philips # 2.

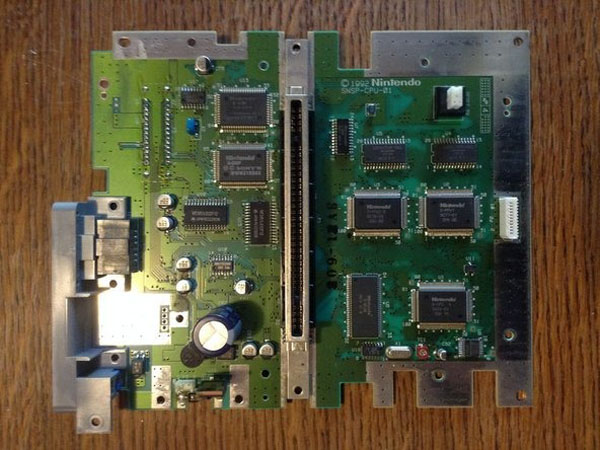

  • Võngà!
