Mô tả

Pǝlqɯǝssɐ q oʇ spǝǝu puɐ sǝɔǝıd uı sǝɯoɔ doʇdɐl ɹɐlnpoɯ sıɥʇ uıs ‘uʍopɹɐǝʇ ǝsɹǝʌǝɹ ɐ ɟo puıʞ op oʇ uıo

Đợi một chút, hãy lật cái này xung quanh:

Lần này chúng ta thực sự sẽ làm một điều ngược lại, vì máy tính xách tay mô-đun này có nhiều mảnh và cần phải được lắp ráp.

Nhưng đây là iFixit – vì vậy chúng tôi dán mũi vào, bất cứ nơi nào chúng tôi có thể trước khi chúng tôi sẽ thiết lập pi-top!

Đối với những tin tức nhảm nhí hơn, hãy đảm bảo theo dõi chúng tôi trên Facebook , Instagram hoặc Twitter cho tất cả các tin tức sửa chữa và sửa chữa cần thiết.

Sự cố này không phải là một hướng dẫn sửa chữa. Để sửa chữa Pi-top của bạn, hãy sử dụng hướng dẫn sử dụng dịch vụ của chúng tôi .

Bước 1:

  • Pi-top đã được giải nén và sẵn sàng để sử dụngtập hợp! Khi chúng tôi hoàn thành, pi-top cố gắng quyến rũ chúng tôi bằng các thông số kỹ thuật sau:
    • Màn hình chống lóa HD 13.3, độ phân giải 1920 x 1080 và 256k màu (165,63 ppi)

    • Raspberry Pi 3 với ARM Cortex A53P tốc độ 1,2 GHz

    • Giao diện hai dây smbus v2.0

    • Bàn phím & trackpad lập trình được với palmcheck

    • Mô-đun đường sắt cho các tiện ích bổ sung

    • Pin cho thời lượng sử dụng lên đến 12 giờ

Bước 2:

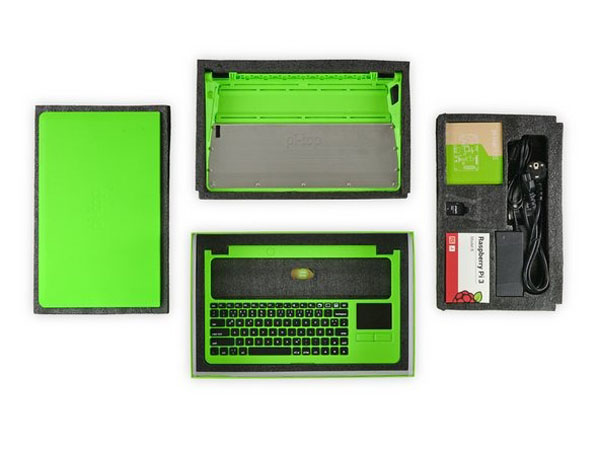

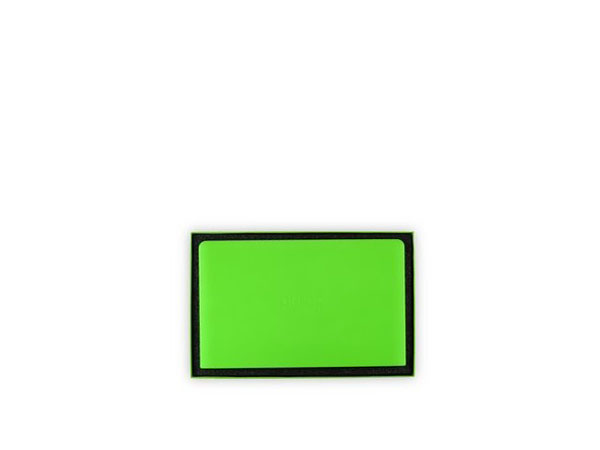

  • Chiếc pi-top đi kèm trong một hộp bốn lớp với các bộ tách bọt để bảo vệ hàng hóa có giá trị bên trong mà chủ yếu bao gồm nhựa màu xanh neon

  • Nhưng trước khi lắp ráp pi-top, chúng tôi cố gắng xé mọi thứ chúng tôi có thể tìm thấy!

  • Sự phá vỡ của pi-top ít nhiều hơn sau khi giải nén nó. Chỉ còn một vài điều nữa chúng ta có thể bịt mũi và vì đây là iFixit, chúng tôi sẽ làm.

Bước 3:

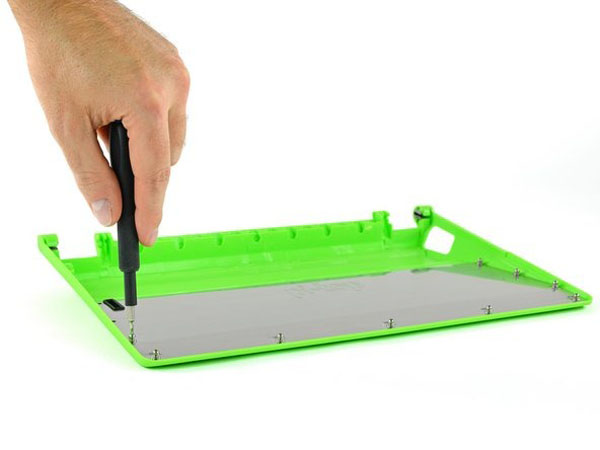

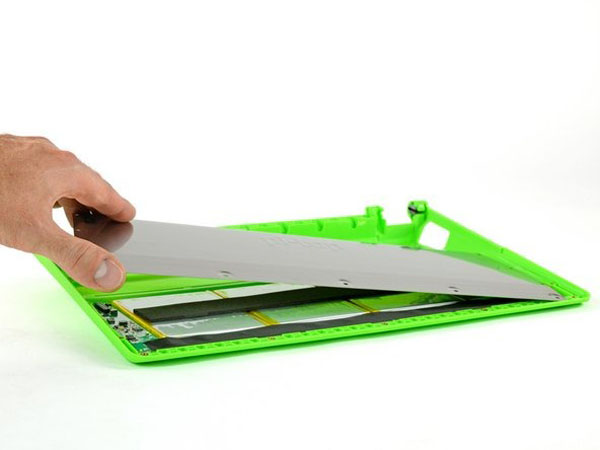

  • Bắt đầu với phần dưới cùng, có mười một vít lục giác với đầu bóng đang giữ tấm kim loại trên đỉnh khối pin và bộ phận bàn phím sẽ bám vào.

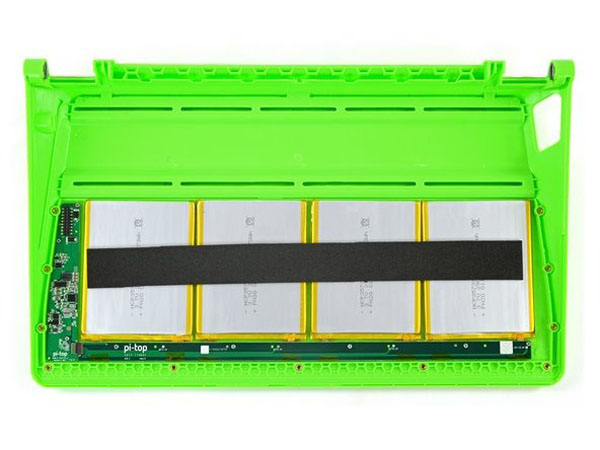

  • Với sự trợ giúp của Bộ điều khiển 64 bit, chúng tôi có được cái nhìn thoáng qua về bộ pin bao gồm bốn pin riêng biệt được ôm ấp dưới một dải keo đen.

Bước 4:

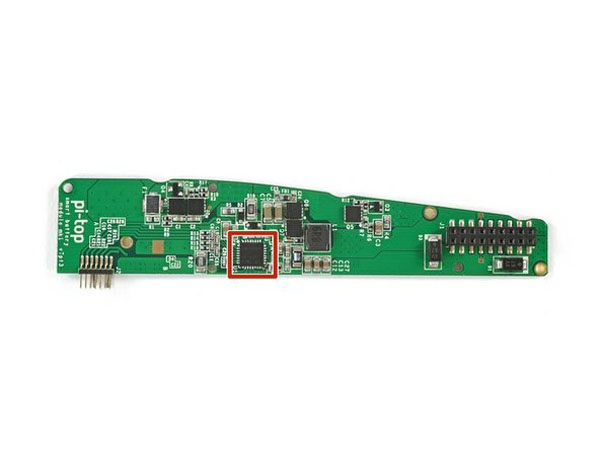

  • Cuối cùng là một trong những bảng mạch bí mật của pi-top! Đáng buồn thay, điều thú vị nhất để tìm thấy là dễ dàng phát hành kết nối pin. Không có gì để tìm thấy ở đây cho các cảnh sát dính và hàn!

  • Chịu trách nhiệm quản lý pin là chip BQ40Z60.

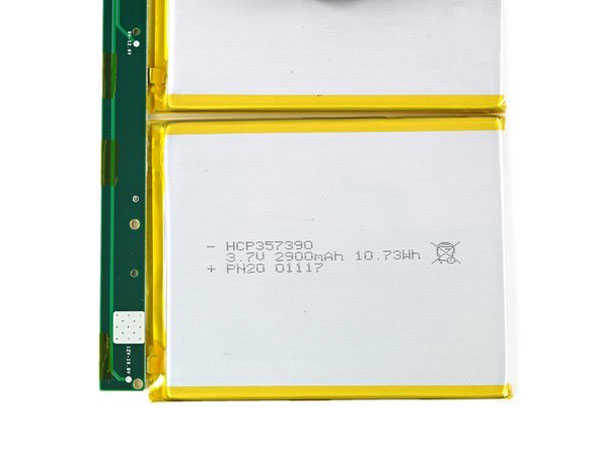

  • Mỗi trong số bốn pin yêu cầu công suất 10,73 Wh. Tất cả cùng nhau, họ sẽ đảm bảo cho bạn 12 giờ làm việc mà không cần sạc pi-top, đủ để bay từ Hollywood đến Barcelona.

Bước 5:

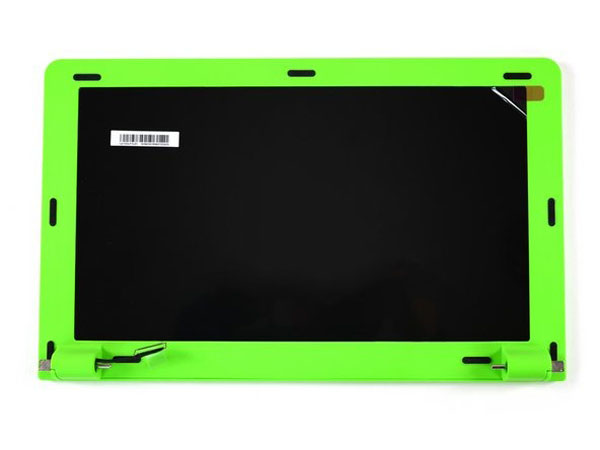

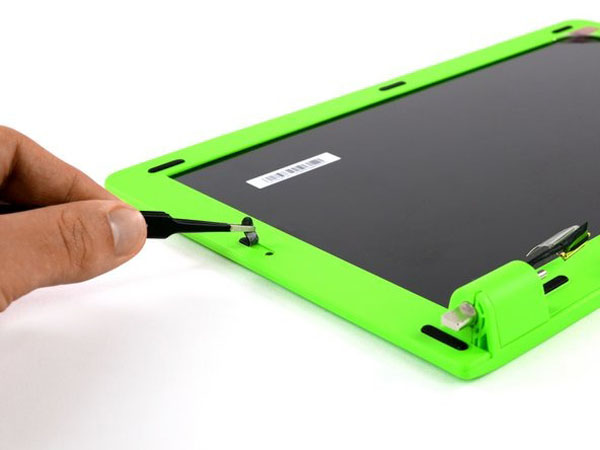

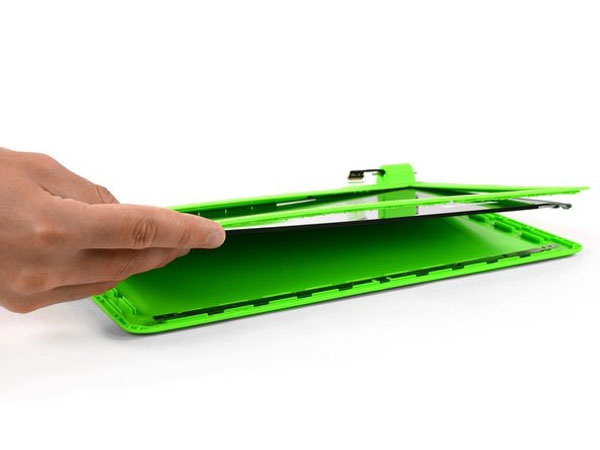

  • Màn hình HD 13,3 “được bao quanh bởi khung nhựa màu xanh lá cây. Chúng tôi có thể loại bỏ nó bằng cách kéo các miếng đệm cao su bảo vệ màn hình khỏi bị trầy xước bởi bàn phím raspy khi đóng nắp trên.

  • Sau khi chúng tôi loại bỏ “18 ốc vít”, chúng tôi có thể bỏ qua bài học thể dục ngón tay của mìnhcho hôm nay. Nhưng đủ công bằng, vành đai loại bỏ yên lặng dễ dàng sau khi chúng tôi loại bỏ các ốc vít.

Bước 6:

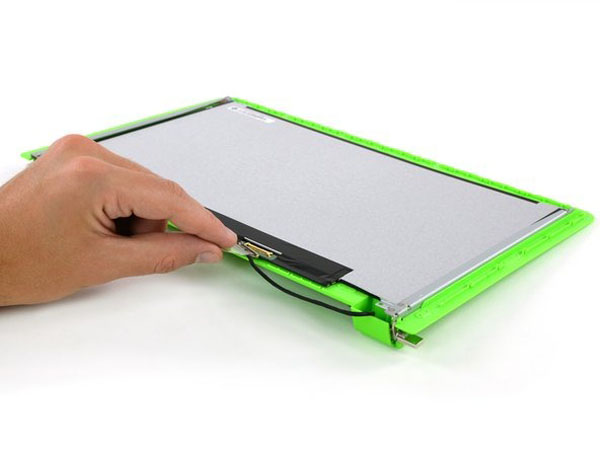

  • Có một cáp cuối cùng kết nối màn hình với đơn vị tính toán. Ở cả hai đầu, nó có một kết nối trình cắm đơn giản.

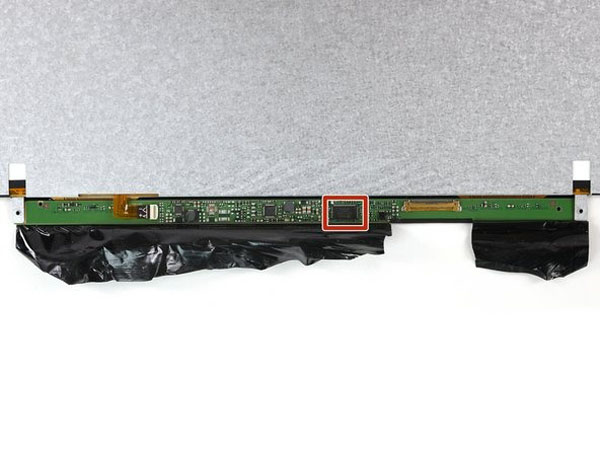

  • Dưới dải phim bảo vệ, chúng ta có thể tìm thấy bảng điều khiển với chip điều khiển thời gian HIMAX HX8876.

Bước 7:

  • Chúng tôi trải nghiệm một số loại deja vu mở vùng phủ nhựa của bàn phím. Không phải 18 mà là 23 ốc vít Phillips muốn được gỡ bỏ cho đến khi chúng ta có thể nhìn thoáng qua bên trong.

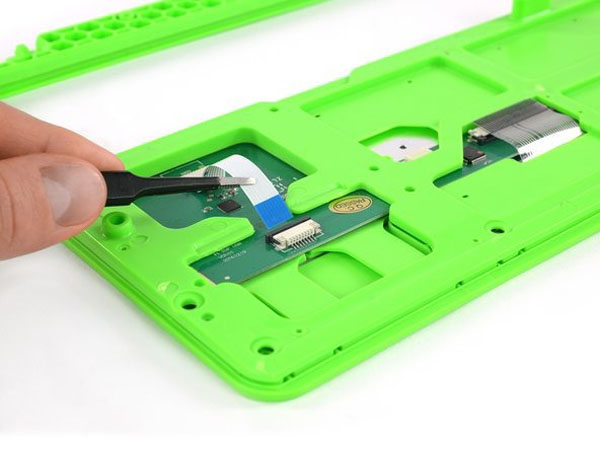

  • Sự liều lĩnh trẻ con của chúng tôi để tách hai mảnh nhựa bị chặn lại bởi hai dây cáp ruy băng.May mắn thay họ được mở ra chỉ với một vài chuyển động.

Bước 8:

  • Sau khi loại bỏ một bên của khung nhựa màu xanh lá cây, toàn bộ nội thất rơi vào vòng tay của chúng tôi.

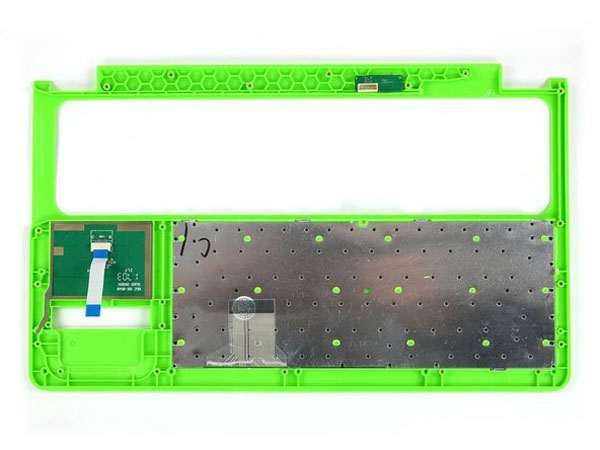

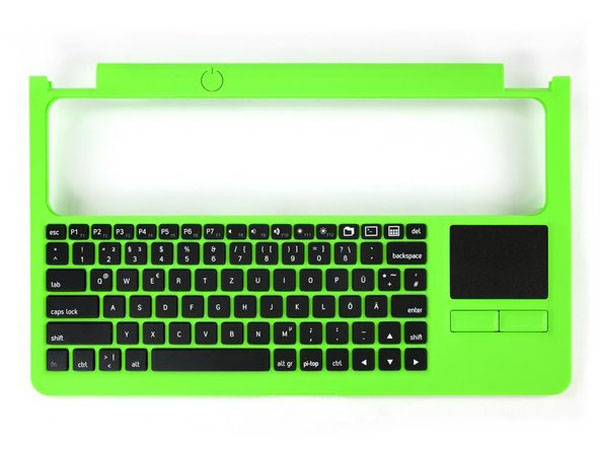

  • Vâng, không phải toàn bộ nội thất. Mặc dù mọi thứ của pi-top rất dễ dàng để loại bỏ cho đến nay, bàn phím được đóng dấu vào khung nhựa.

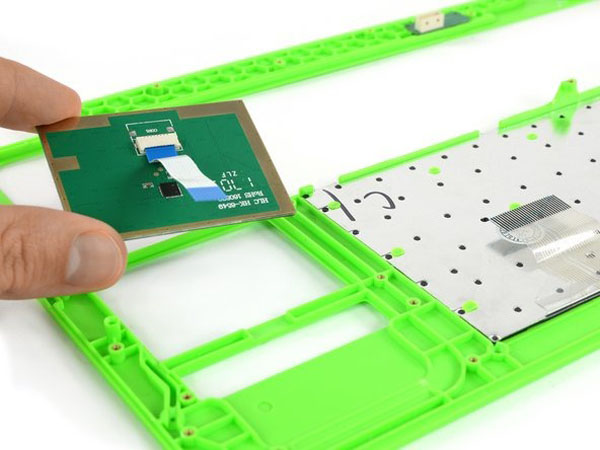

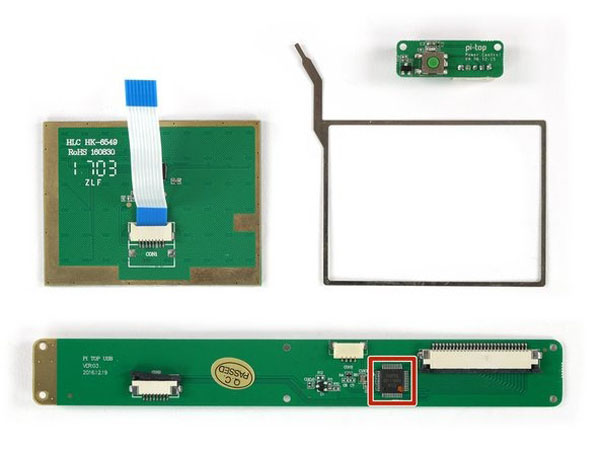

  • Tất cả những gì chúng ta có thể làm với sự đột phá của mình là touchpad và khung của nó, nút nguồn và bảng mạch với các nút bấm trái và phải có bộ điều khiển micro USB tốc độ thấp SH68F83.

Bước 9:

  • Tại thời điểm này, việc chia nhỏ thực tế đã qua thời gian để lắp ráp lại!

  • Ẩn trong phần đệm của hộp, chúng tôi tìm thấy các công cụ, một hướng dẫn lắp ráp và hàng đống ốc vít để xây dựng một pi-top!

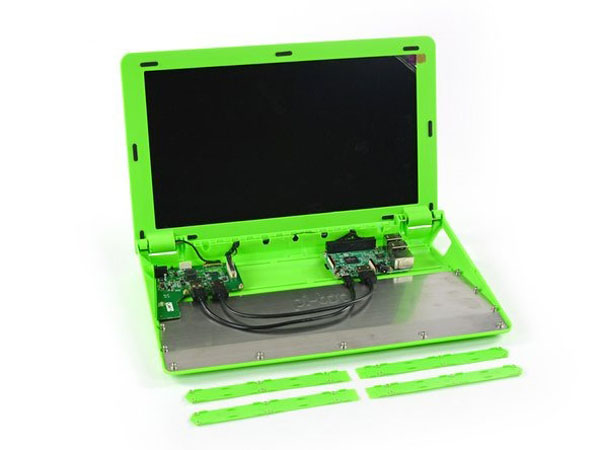

  • Trái tim của pi-top khá nhỏ so với lớn là công bằng, chỉ bao gồm hai bảng mạch được kết nối với một vài dây cáp và được đặt phía trên pin.

Bước 10:

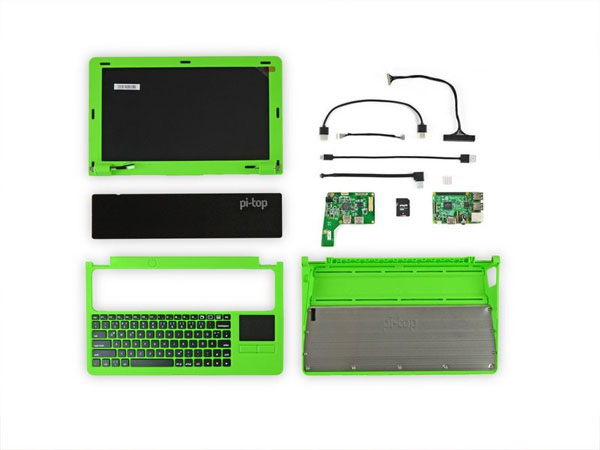

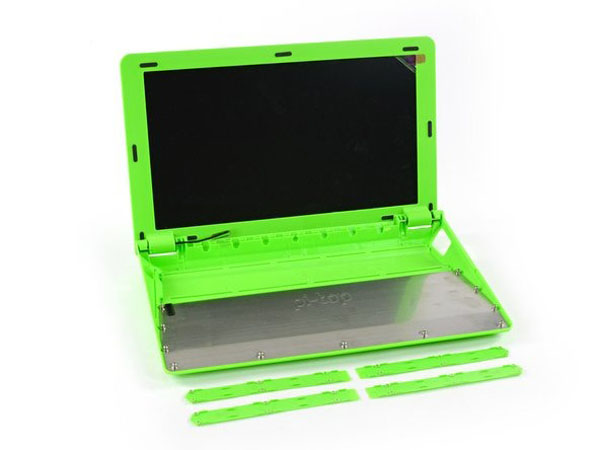

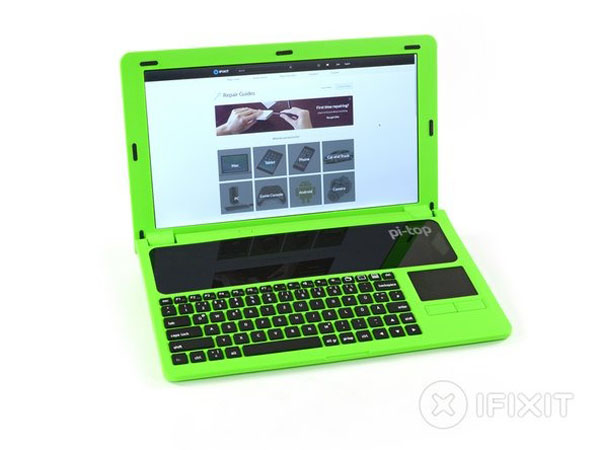

  • Cuối cùng là pi-top phá bỏ lắp ráp!

  • Nhận định: Pi-top không phải là một chiếc Laptop thực sự. Không có nhiều bên trong có thể được tắm trong keo. Đó là một máy tính thu nhỏ trên một bảng mạch với vỏ của một cuốn sổ tay màu xanh lá cây. Nó được tạo ra để lập trình và mã hóa người hâm mộ chứa đầy mọi thứ họ cần.Như chính mâm xôi pi, pi-top rất đơn giản, dễ xé và dễ lắp ráp.

    • Có một vài điều nhỏ mà chúng tôi muốn đề cập ở đây:

    • Theo quan điểm của chúng tôi, phần mở cho USB và Ethernet quá nhỏ và bạn sẽ bị rối cáp.

    • Giắc cắm tai nghe trên quả mâm xôi nằm đối diện với bàn phím và hầu như không thể truy cập bằng phích cắm góc cạnh.
