Samsung đang ở đó một lần nữa với Note9, đúng tiến độ. Giữa một chiến dịch quảng cáo chống táo bạo tàn bạo, họ hy vọng một S Pen mới tuyệt vời đủ để mang theo ngày. Có thể chờ đợi nhiều hơn cho chúng tôi dưới mui xe?

Chúng tôi sẽ chia nhỏ để tìm hiểu! Điện thoại vào Facebook, Instagram và Twitter của chúng tôi để truy cập đường dây nóng!

Đây không phải là một hướng dẫn sửa chữa. Để sửa chữa Samsung Galaxy Note9 của bạn, hãy sử dụng hướng dẫn sử dụng dịch vụ của chúng tôi.

<iframe width="560" height="315" src="https://www.youtube.com/embed/1oHsMMJYlEM" frameborder="0" allowfullscreen="allowfullscreen"></iframe>

5/5 - (2 bình chọn)

Diễn Đàn Sửa Máy Nhanh

Bước 1:

Dưới đây là một số ghi chú ban đầu về 9:

Màn hình Super AMOLED tối ưu 6.4 “siêu sáng” với độ phân giải 2960 × 1440 (516 ppi)
Bộ xử lý Qualcomm Snapdragon 845 Octa-core kết hợp với bộ nhớ RAM 6 GB (tùy chọn 8 GB)
Pin 4000 mAh
12 MP OIS hệ thống camera phía sau kép với khẩu độ kép ƒ / 1.5-ƒ / 2.4 góc rộng và mô-đun tele ƒ / 2.4, cộng với cam chụp ảnh tự sướng 8 MP
Bộ nhớ trong 128 GB (tùy chọn bộ nhớ trong 512 GB), với 512 GB bổ sung có sẵn thông qua mở rộng microSD
Bút stylus S Pen với kết nối Bluetooth
Xếp hạng chống bụi và nước IP68

Bước 2:

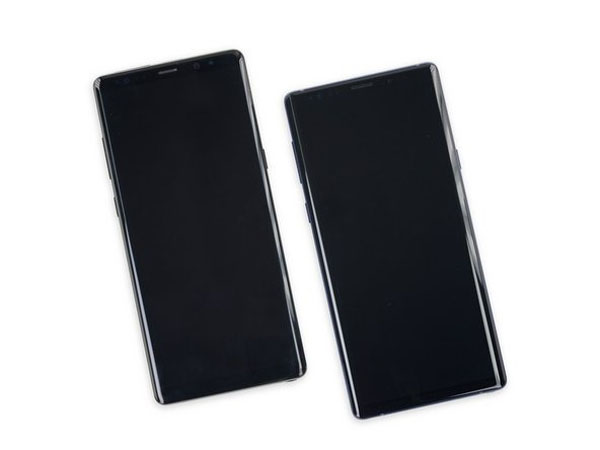

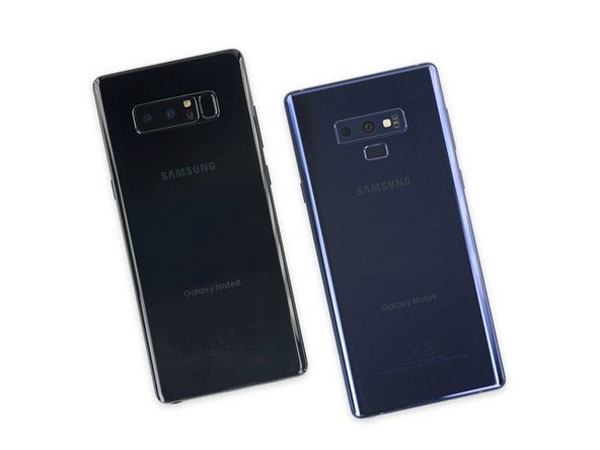

Note9 trông rất (rất) tương tự như Note8 – và về nguyên tắc ít nhất, chúng ta ổn với điều đó. Sự phát triển của điện thoại thông minh đã chậm lại và thậm chí chúng tôi cũng không nghĩ rằng bạn nên cố gắng khắc phục những gì không bị hỏng.

Điều đó nói rằng, chúng tôi muốn có một sửa chữa cho lịch sử của dòng lưu ý của repairability thấp.

Vậy có gì mới? Vâng, nó hơi rộng hơn một chút và ngắn hơn Note8, với màn hình hiển thị thêm 0,1 inch — và nó dày hơn 8,8 mm so với 8,6 mm.

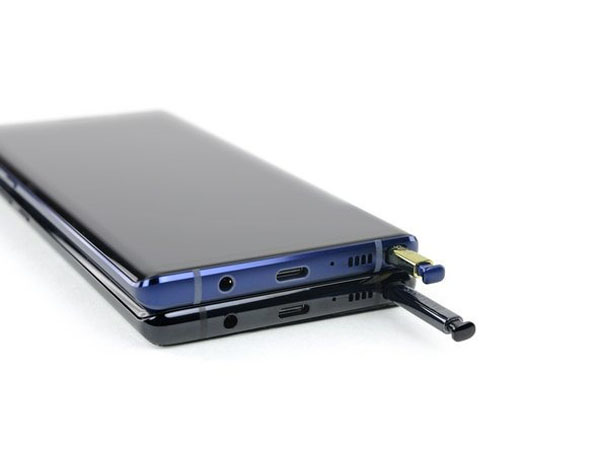

Trong một động thái ngày càng hiếm (nhưng được chào đón), Samsung đã giữ giắc cắm tai nghe analog.

Điều này không chỉ làm giảm sự hao mòn trên cổng sạc, nó ngăn ngừa tai họa của tai nghe không dây tích hợp sẵn. Chỉnh sửa

Bước 3:

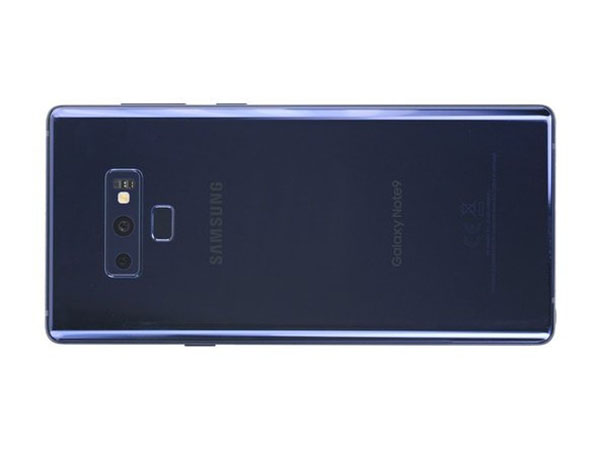

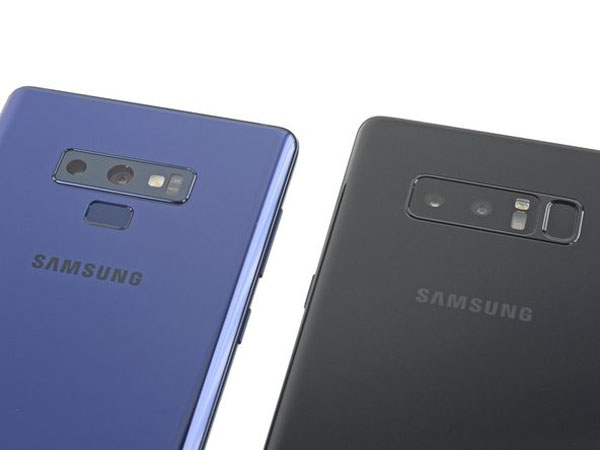

Một thay đổi tinh tế (nhưng tốt): cảm biến vân tay đã đóng gói mọi thứ và chuyển đến một vị trí hạnh phúc hơn, phía nam của camera phía sau.

Kết quả: ít thời gian hơn dành cho ống kính máy ảnh với những ngón tay hướng về phía trước.

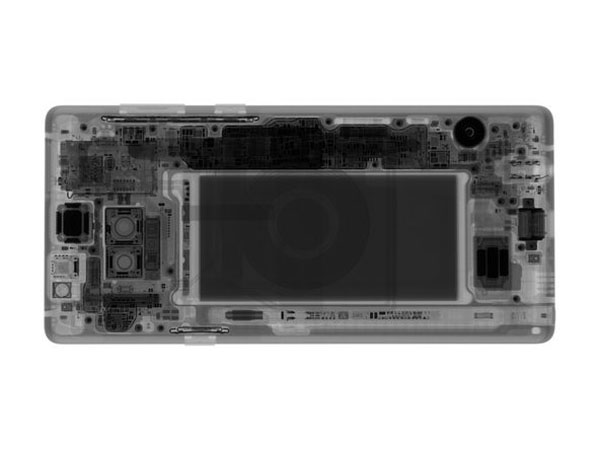

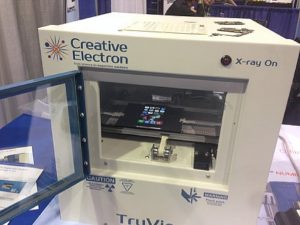

Cảnh báo spoiler: chúng tôi đã có một cái nhìn thoáng qua về những lời nói của Note9 nhờ khả năng wallhack của Creative Electron.
Bây giờ chúng ta có một bản đồ, chúng ta hãy lướt vào trận chiến.

Bước 4:

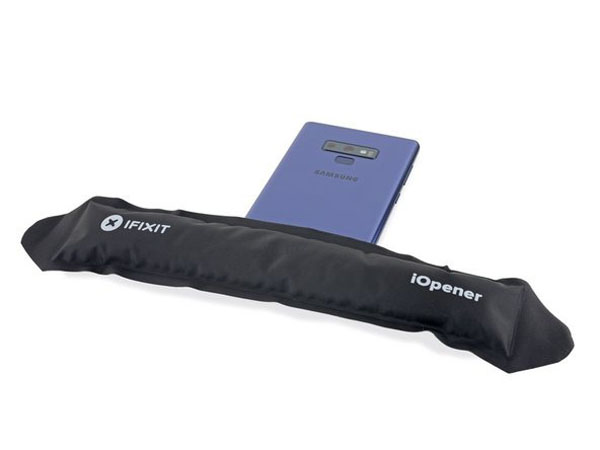

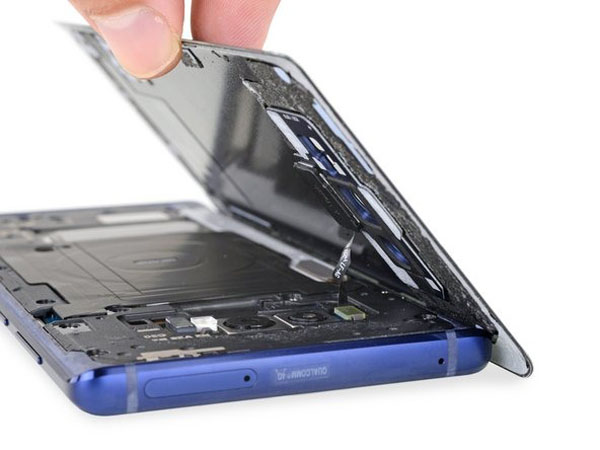

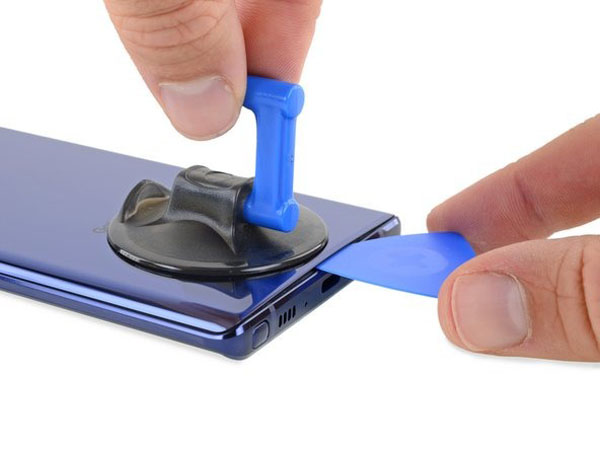

Chúng tôi muốn chạm đất, nhưng tấm dán mặt sau này vẫn khá OP. Nerf nó, Samsung?
Phân khúc nhiệt, hút và cắt cẩn thận thông thường của chúng tôi sẽ thực hiện thủ thuật này.
Cảm biến vân tay mới được di chuyển là một sự thay đổi chào mừng ở đây – vị trí cáp flex ít dễ bị tổn thương hơn khi cắt và cắt ngẫu nhiên.
Điều đó nói rằng, nó vẫn còn quá ngắn. Một vài nếp gấp như chúng ta đã thấy trên Surface Go sẽ làm cho việc lắp ráp lại trở nên hạnh phúc hơn.

Bước 5:

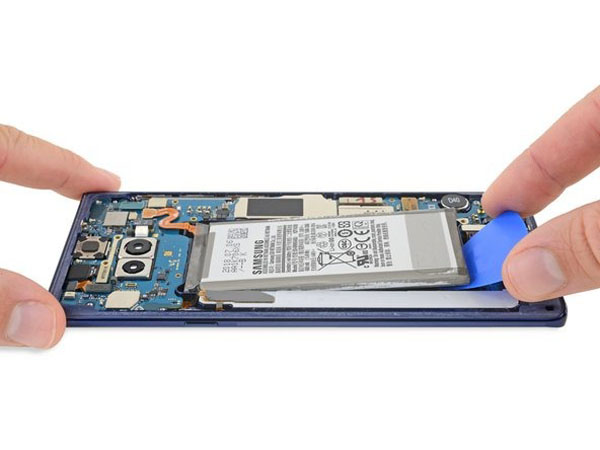

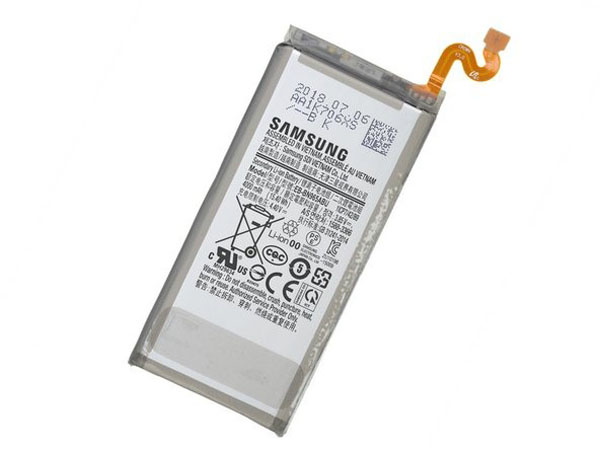

Pin vẫn được dán vào một cái giếng dính khốn khổ – nhưng chiếc Note8 không nổ tung nên thiết kế là hợp lý, eh Samsung?
Pin Note9 nặng ở mức 15,4 Wh lố bịch, tránh pin thận trọng 12,71 Wh Note8, và lu mờ cả Note7 khét tiếng (13,48 Wh) và iPhone X (chỉ là “10,35 Wh”).
Vì chúng tôi biết bạn sẽ hỏi, dưới đây là một số kích thước: 87,7 mm x 41,5 mm x 6 mm. Trọng lượng: 54,7 g. Bây giờ đi ra và tính toán mật độ năng lượng! Hoặc bất cứ điều gì nó là bạn làm.

Bước 6:

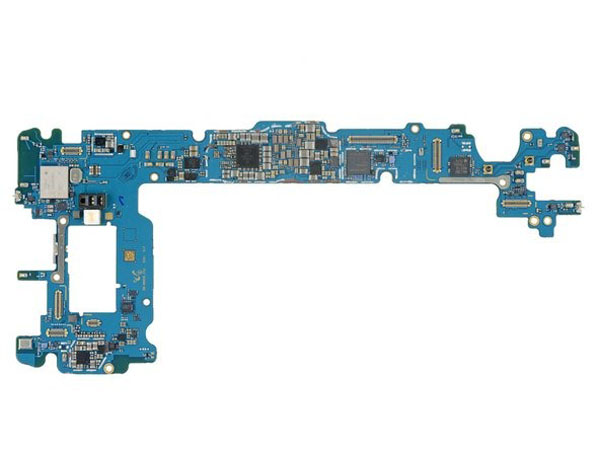

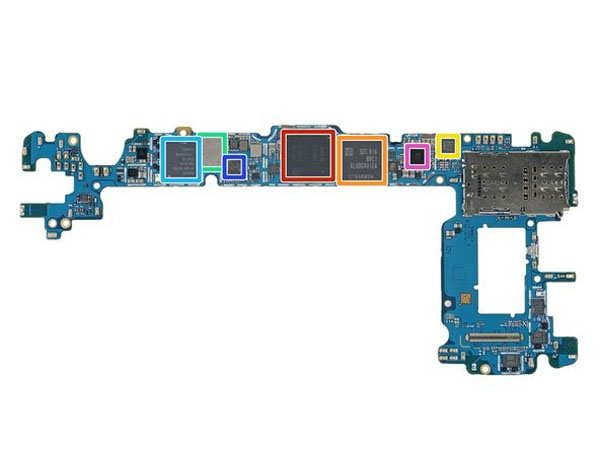

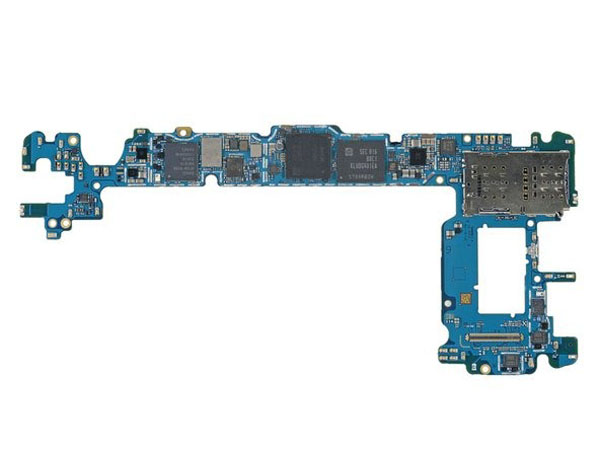

Các chip di chuyển các bit và byte:

Samsung K3UH6H60AM-AGCJ 6 GB LPDDR4X SDRAM, với Qualcomm Snapdragon 845 lớp bên dưới
Bộ lưu trữ Samsung KLUDG4U1EA-B0C1 128 GB eUFS
Bộ điều khiển NFC NXT 80T17
Skyworks SKY78160-51 Mô-đun Front-End WLAN
Avago / Broadcom AFEM-9096 Mô-đun đầu cuối LTE
Bộ giải mã âm thanh Qualcomm WCD9341
Maxim MAX77705 PMIC

Bước 7:

Thêm chip trên lật:

Bộ điều khiển số hóa Wacom W9018 với khả năng S Pen
Mô-đun Wi-Fi / Bluetooth Murata KM8423057
Bộ thu phát RF của Qualcomm SDR845
Qualcomm PM845 PMIC
Bộ thu sạc không dây IDT P9320S
Samsung S2D0505 hiển thị PMIC
Qualcomm PM8005 PMIC

Bước 8:

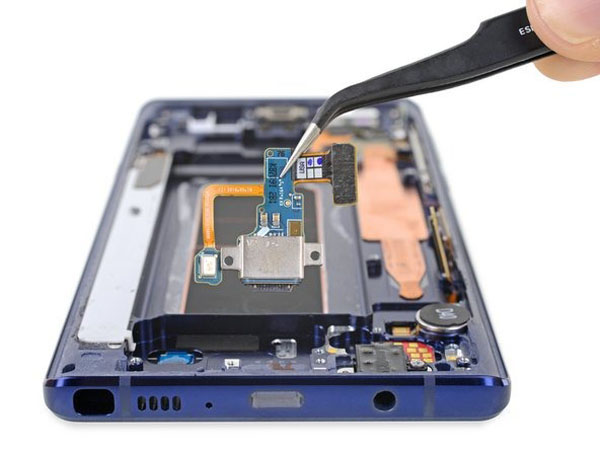

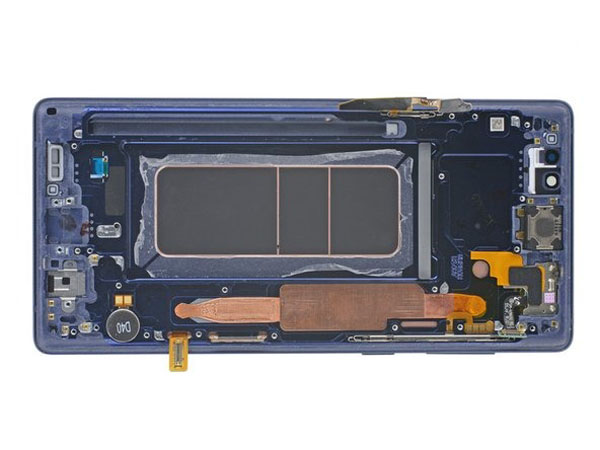

Bo mạch chủ đã hấp thụ con gái của yesteryear, để lại một cổng USB-C mô-đun (với micrô treo trên) chín muồi để chọn.

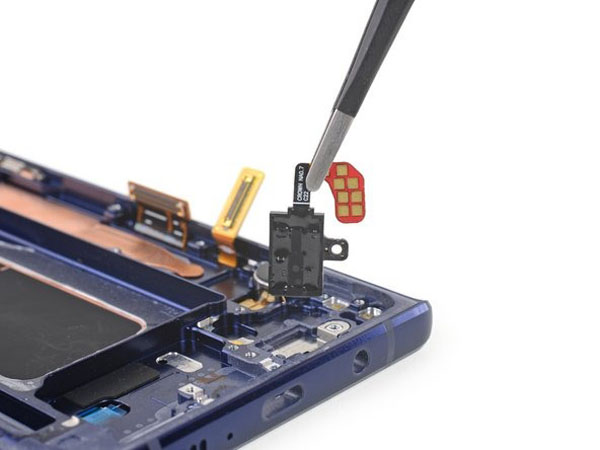

Samsung tiếp tục cung cấp khu bảo tồn cho giắc cắm tai nghe đang bị đe dọa hiện nay, trong khi đang cắm nó bằng cáp siêu mỏng nối tiếp với lò xo.
Ống dẫn nhiệt có diện tích bề mặt đáng kể hơn so với các thế hệ trước. Có lẽ những đường ống đó đã chứng minh khái niệm, hoặc chứng minh rằng chúng cần phải có nhiều thịt bò hơn (vì Fortnite).

Bước 9:

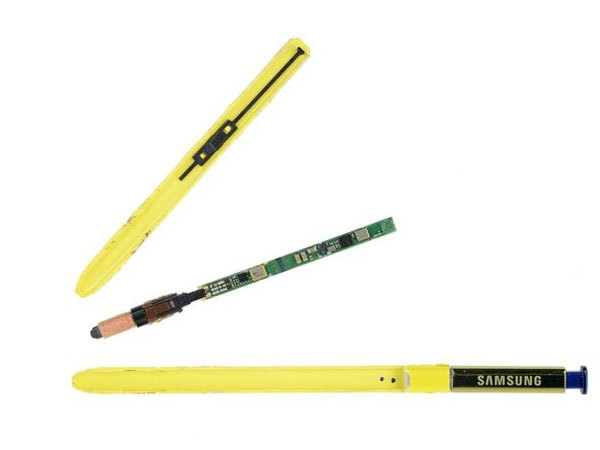

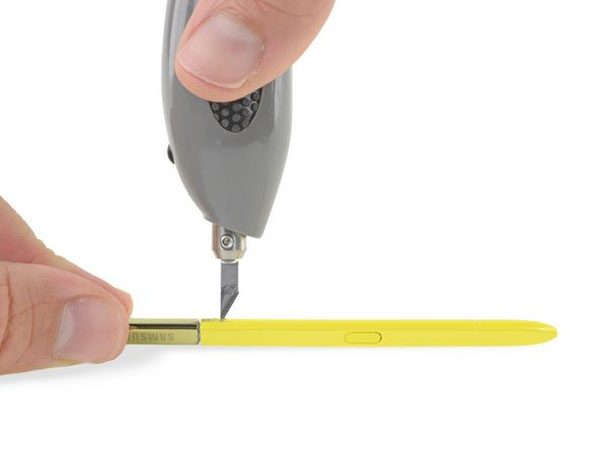

Thời gian để chiết xuất S Pen. Chúng tôi không thể tìm thấy một cách không phá hủy để mở nó, vì vậy chúng tôi đổi chỗ trong những vũ khí hạng nặng – máy cắt siêu âm!
Bây giờ Fortnite đã ở đây, chúng tôi đã chuẩn bị cho việc cập nhật cà chua, nhưng S Pen sẽ mở ra như một quả chuối.

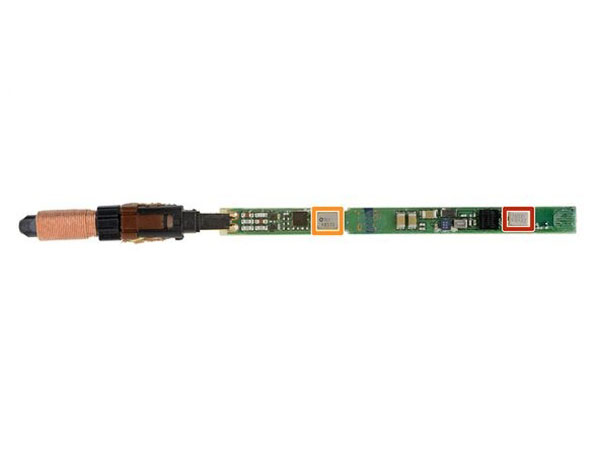

Có gì trong llot loot này? Làm thế nào về một DA14580 Dialog bán dẫn Bluetooth thông minh SoC …
… và một siêu tụ dụng cụ K8373 Seiko Instruments.

Chúng tôi đoán rằng siêu tụ điện cấp nguồn cho radio Bluetooth, chỉ được sử dụng cho một nút. Các chức năng bút cảm ứng khác hoạt động mà không có nguồn tích hợp.

Chúng tôi cũng giả định rằng phí S Pen thông qua các cuộn cảm biến gần đầu. Chúng tôi tìm thấy một miếng đệm màu xám gần nơi các cuộn dây cư trú khi bút stylus được xếp gọn – có thể là một miếng nạp điện cảm ứng.

Bước 10:

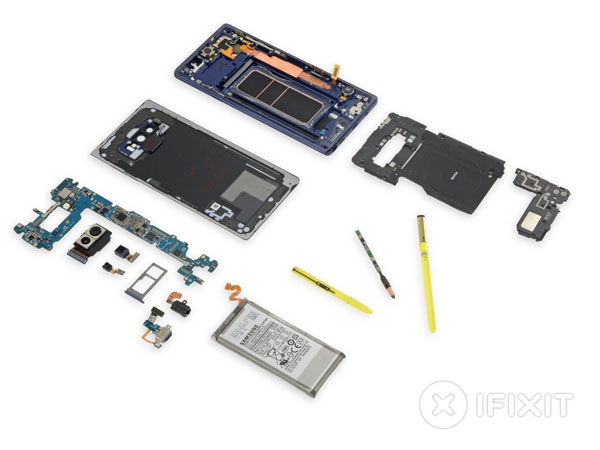

Và đó là tất cả những gì chúng tôi lưu ý!
Samsung Galaxy Note9 không phải là một thiết kế lại hoàn toàn, nhưng nó đủ mới để giữ cho các kỹ sư teardown của chúng tôi hạnh phúc. Dòng Note có xu hướng phát triển chậm – bo mạch chủ lớn hơn, một cây bút khác, không có gì triệt để – ngoại trừ một pin chỉ nổ tung về kích thước.

Đôi khi nó cảm thấy như xem sơn khô. Nhưng đôi khi bạn có thể cắt mở một cây bút nhỏ! (Một cái gì đó chúng tôi đã không thực hiện kể từ khi Apple Pencil.)
