Sửa chữa công tắc chân không chính của khóa cửa Mercedes W123

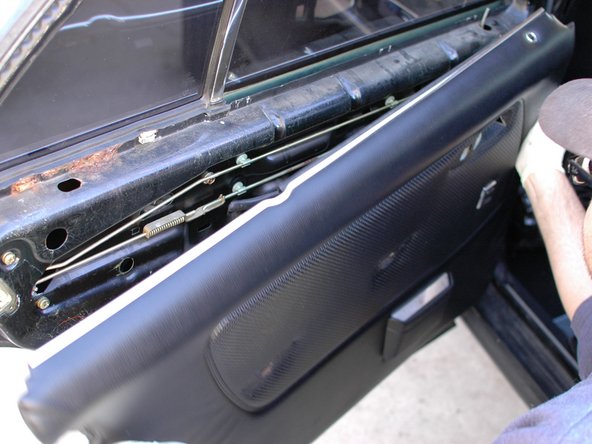

Để bắt đầu, bạn cần phải tháo bảng điều khiển cửa của mình. Để được trợ giúp về quy trình này, hãy xem hướng dẫn tháo bảng điều khiển cửa.

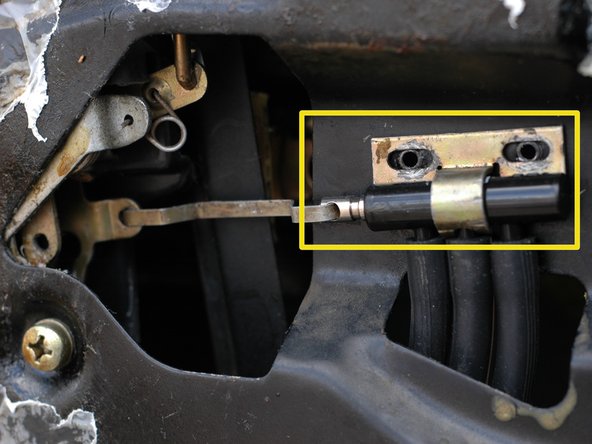

Màu vàng: Sau đó, bạn sẽ cần phải tháo công tắc khóa cửa chính khỏi xe. Sau khi làm theo các bước trong hướng dẫn kỹ thuật chẩn đoán hệ thống khóa cửa chân không để mở khóa công tắc khỏi cửa và ngắt kết nối khỏi cơ cấu khóa, chỉ cần kéo ba đường chân không, ghi lại vị trí của các đường màu đỏ, xanh lá cây và vàng liền mạch.

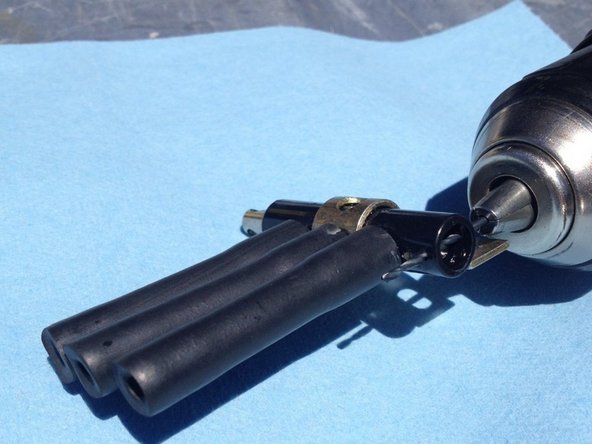

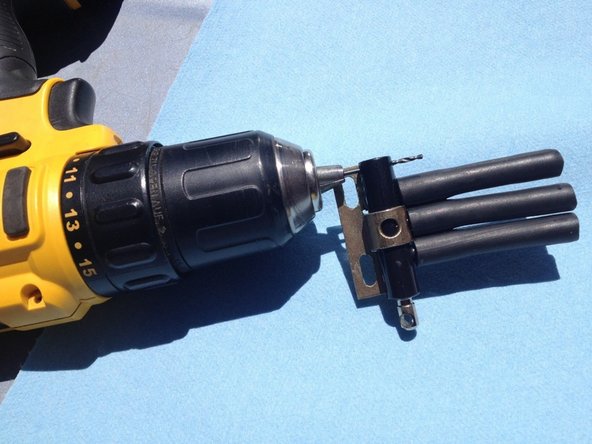

Trục kim loại của công tắc khóa cần được tháo ra. Để tháo trục, hãy khoan vào mặt sau của thân công tắc bằng một mũi khoan 5/16 “.

Đảm bảo khoan càng trung tâm vào thân càng tốt và càng thẳng càng tốt. Đi chậm và cẩn thận ngừng khoan sau khi bạn đã xuyên qua thân nhựa của công tắc. Để tránh làm hỏng trục piston, hãy kéo trục piston ra càng xa khu vực cần khoan càng tốt.

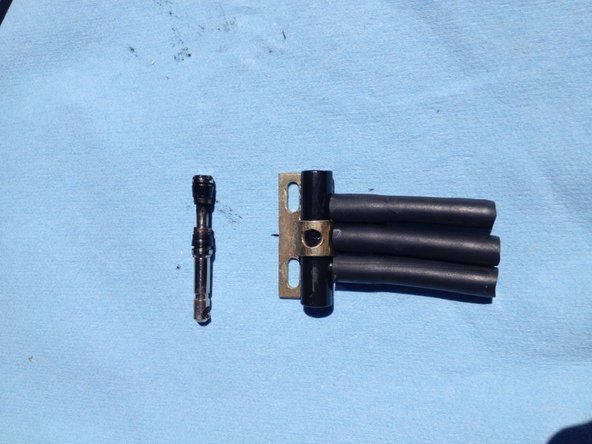

Khi mặt sau của công tắc được khoan hết, trục piston có thể được tháo ra.

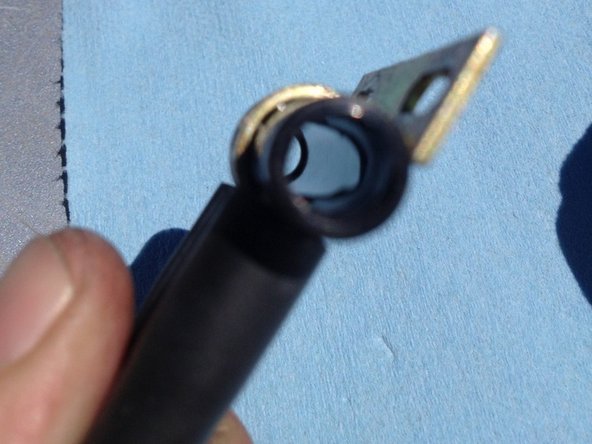

Mặt khác, thân công tắc rỗng.

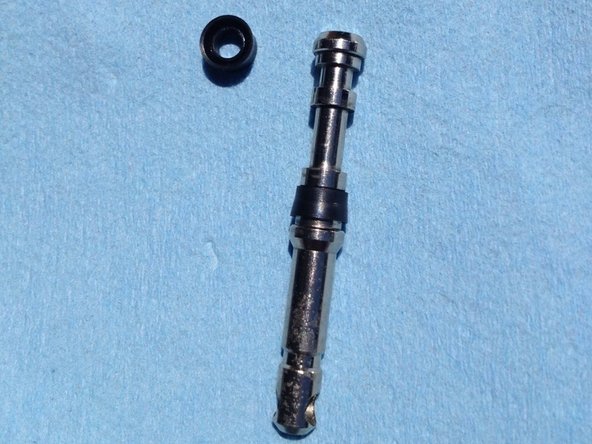

Các con dấu cao su màu đen mà bạn có thể nhìn thấy trên công tắc là con dấu nào mà piston bên trong thân công tắc.

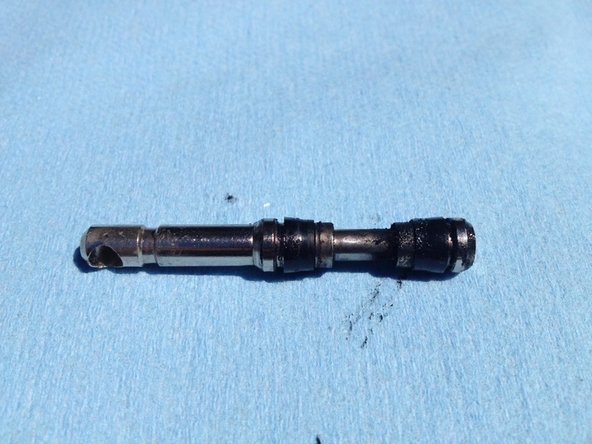

Kiểm tra trục chặt chẽ. Như bạn có thể thấy ở đây có đủ bụi bẩn và các chất gây ô nhiễm khác để ngăn chặn một miếng đệm tốt, do đó rò rỉ.

Làm sạch trục pít-tông, sau đó cẩn thận tháo hai vòng đệm cao su bằng dụng cụ vặn vít có lưỡi phẳng nhỏ hoặc dụng cụ gắp để làm sạch bên dưới.

Lắp lại các vòng đệm vào trục.

Bôi trơn trục bằng mỡ silicon an toàn trên cao su.

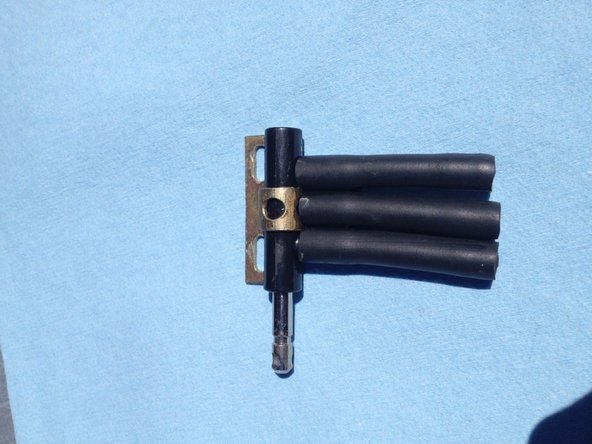

Lắp lại trục piston vào thân công tắc.

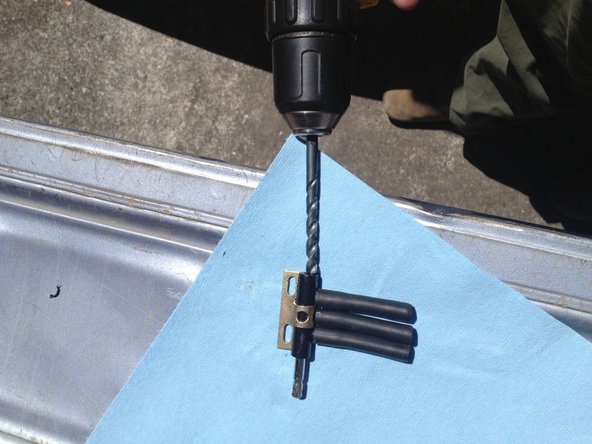

Sử dụng máy khoan có mũi khoan 1/16 “để khoan một lỗ nhỏ từ trên xuống đến đáy của thân công tắc ở phía sau thân, ở phía đối diện của trục piston.

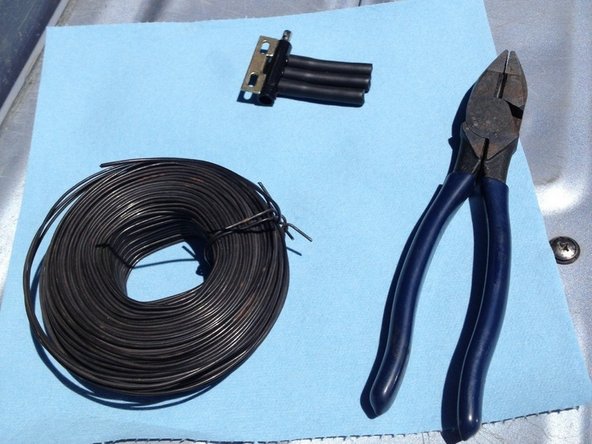

Cắt một đoạn dây điện nhỏ, đường kính nhỏ hơn 1/16 ”và luồn vào lỗ vừa khoan ở phía sau thân công tắc.

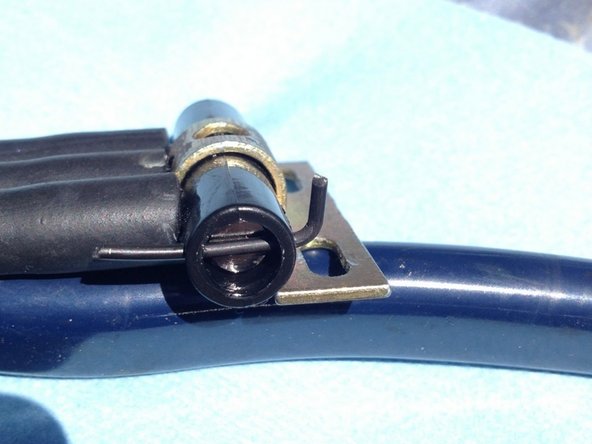

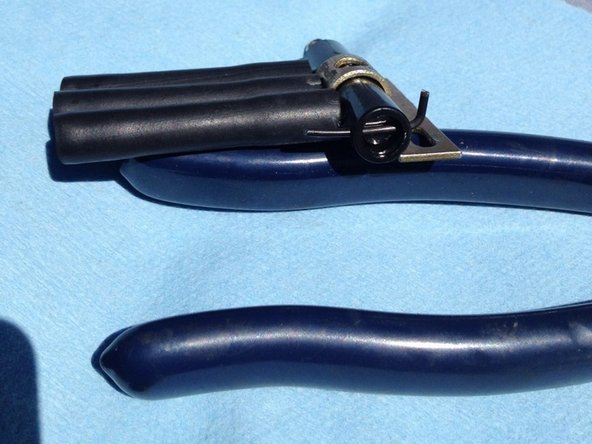

Uốn phần trên và dưới của dây này để nó nằm ở chỗ hở.

Điều này sẽ giữ trục bên trong cơ thể. Hãy nhớ rằng bạn có thể để mặt sau của công tắc mở; hai con dấu cao su trên trục là thứ giữ chân không bên trong công tắc.

Một giải pháp thay thế là tìm một chốt cotter có kích thước phù hợp để lắp vào lỗ này.
