Trong hướng dẫn này, chúng tôi sẽ xem cách đến bảng chính của bảng điều khiển.

Sự cố này không phải là một hướng dẫn sửa chữa. Để sửa chữa Super Famicom của bạn, hãy sử dụng hướng dẫn sử dụng dịch vụ của chúng tôi .

5/5 - (1 bình chọn)

Bước 1: Mở Vỏ

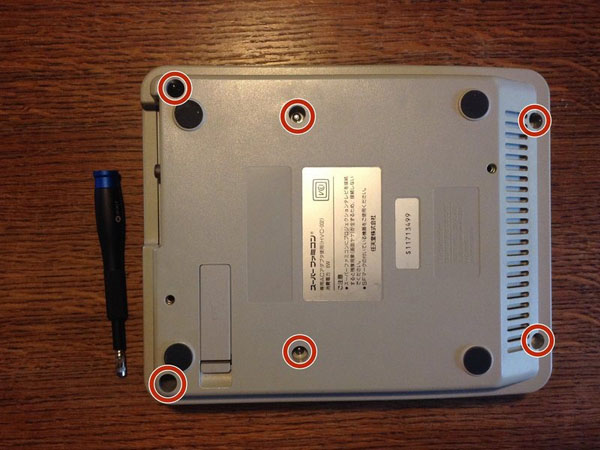

  • Hủy bỏ 6 ốc vít bằng tuốc nơ vít Gamebit 4,5mm từ mặt sau của thiết bị.

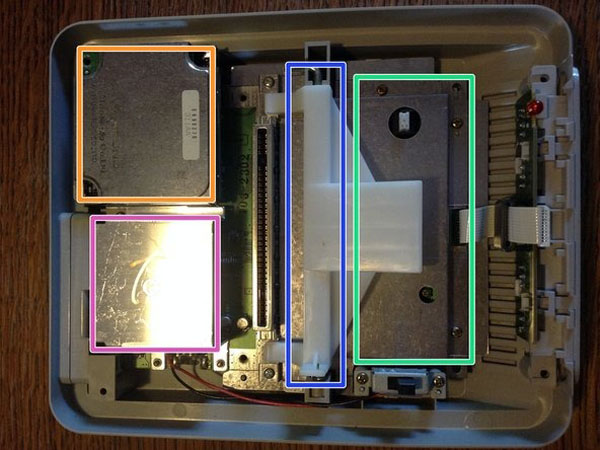

  • Xoay thiết bị trở lại và nâng nắp trên. Bây giờ bạn có thể chiêm ngưỡng:

  • Cơ chế đẩy ra.

  • Các chip âm thanh. Có mặt trên các mô hình ban đầu, đây là sự khác biệt chính với các phiên bản phần cứng sau của giao diện điều khiển.

  • Tấm chắn chính.

  • Các tụ bảo vệ.

Bước 2: Loại bỏ cơ chế đẩy ra

  • Cơ chế được giữ lại tại chỗ bởi một lò xo nhỏ. Nó không quá căng thẳng nhưng hãy cẩn thận đừng để mất nó. Ngoài ra, lưu ý cách nó được đặt để tái cấu trúc trong tương lai.

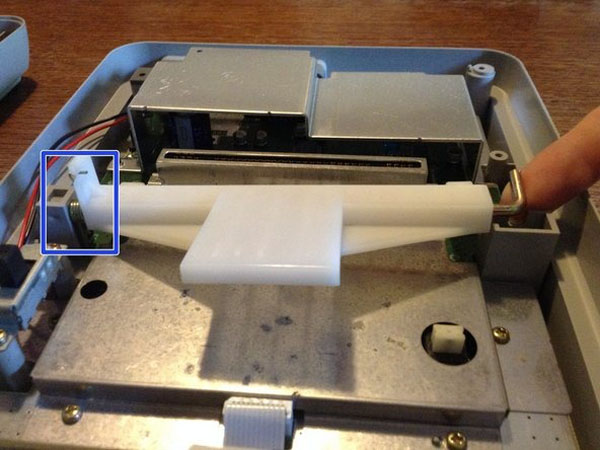

  • Loại bỏ cơ chế bằng cách nâng nhẹ trục từ bên phải và kéo nó ra.

Bước 3: Tháo công tắc nguồn

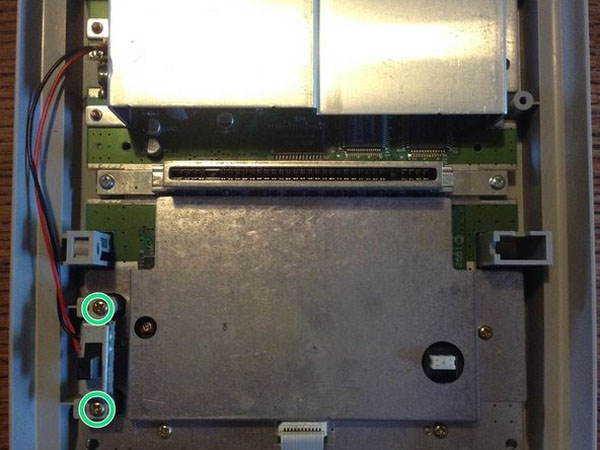

  • Chúng tôi sẽ cần phải tháo một vài ốc vít bằng tuốc nơ vít Phillips # 2.

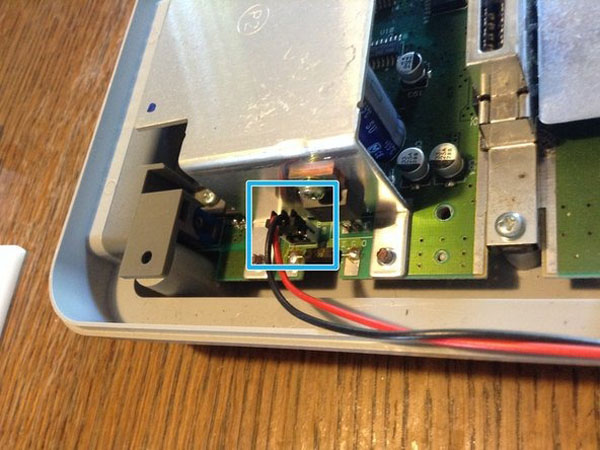

  • Nó được cắm vào bảng chính với một ổ cắm nhựa nhỏ. Đơn giản chỉ cần kéo vào nó để đặt nó ra.

  • !!! Đừng kéo dây để tránh làm hỏng chúng. Thay vào đó, kéo vào ổ cắm nhựa.

Bước 4: Gỡ bỏ Bảng mặt trước

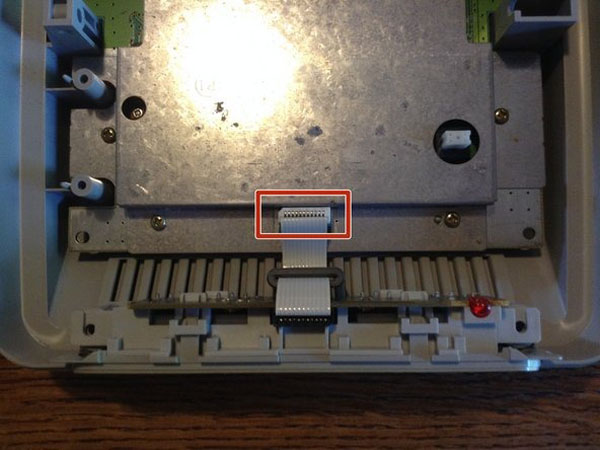

  • Bảng điều khiển phía trước được kết nối với bảng chính bằng cáp băng. Nhẹ nhàng kéo nó ra khỏi ổ cắm của nó.

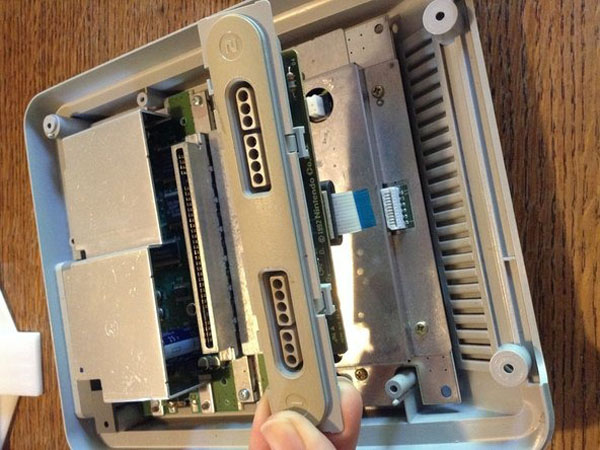

  • Bảng điều khiển phía trước sau đó có thể được nâng ra.

Bước 5: Gỡ bỏ lá chắn của Main Board

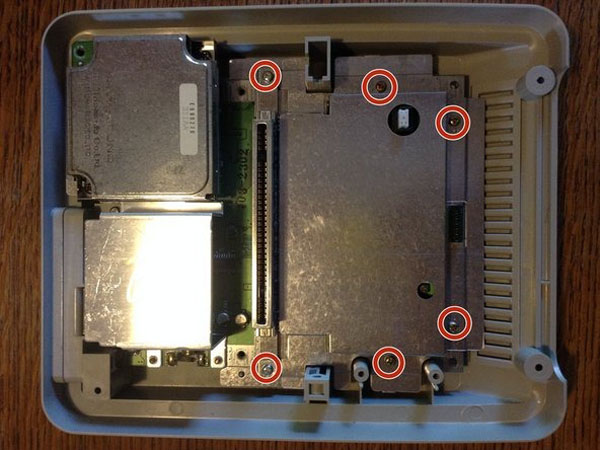

  • Tấm chắn được giữ bởi 6 ốc vít Philips # 2.

Bước 6: Gỡ bỏ Chip âm thanh

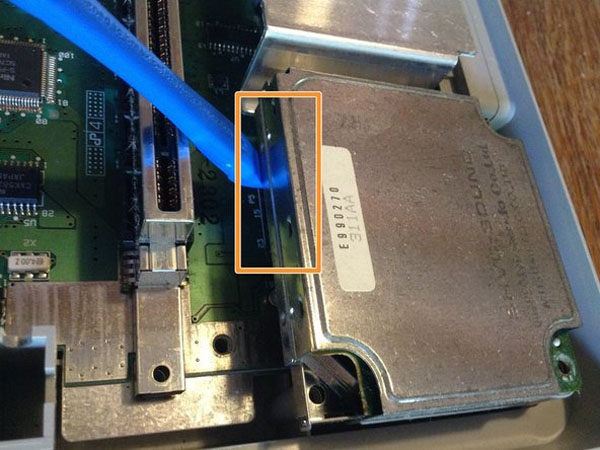

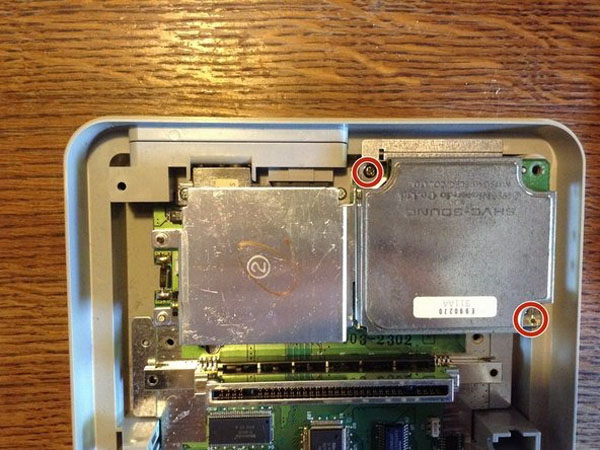

  • Con chip được giữ bởi 2 ốc vít Philips # 2.

  • Sau đó, nó chỉ được giữ bởi ổ cắm xe buýt ở phía dưới bên trái của chip.

  • Đơn giản chỉ cần lung linh nó ra khỏi ổ cắm. Bạn có thể cần sự trợ giúp của một công cụ tò mò nhưng không gây áp lực nhiều cho cổng hộp mực.

Bước 7: Nâng bảng chính

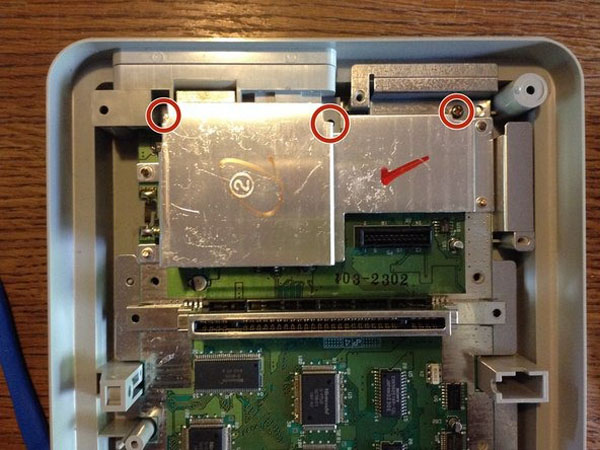

  • Bảng hiện chỉ được giữ bằng 3 ốc vít Philips # 2.

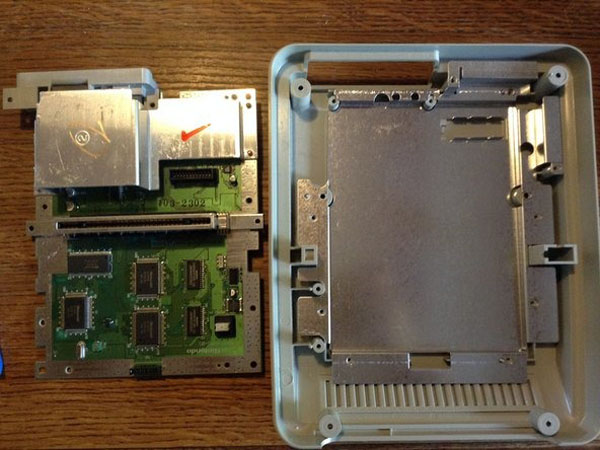

  • Nâng bảng chính cho thấy tấm khiên thấp hơn đã bị loại bỏ trong các phiên bản phần cứng sau của bảng điều khiển.

Bước 8: Tháo bộ bảo vệ tụ điện

  • !!! Tụ điện có thể giữ điện tích trong một thời gian dài, hãy cẩn thận.

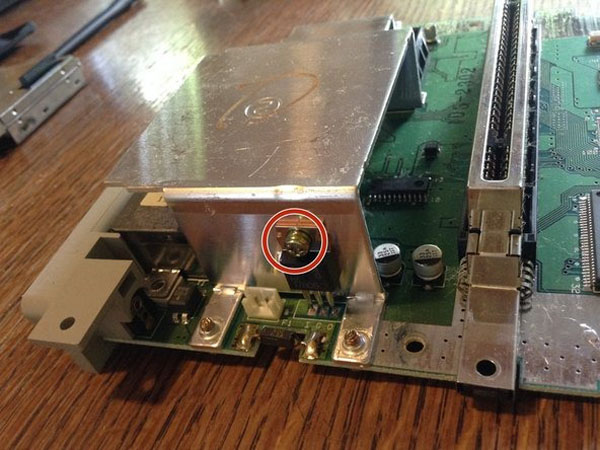

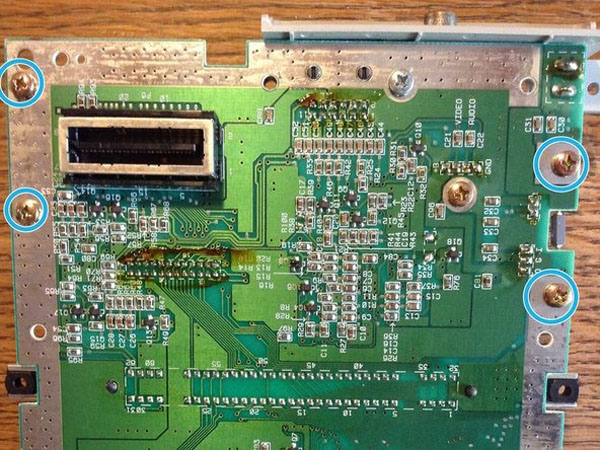

  • Đầu tiên, tháo vít bên (Philips # 2, tĩnh).

  • Xoay bảng và tháo 4 ốc vít cuối cùng.
