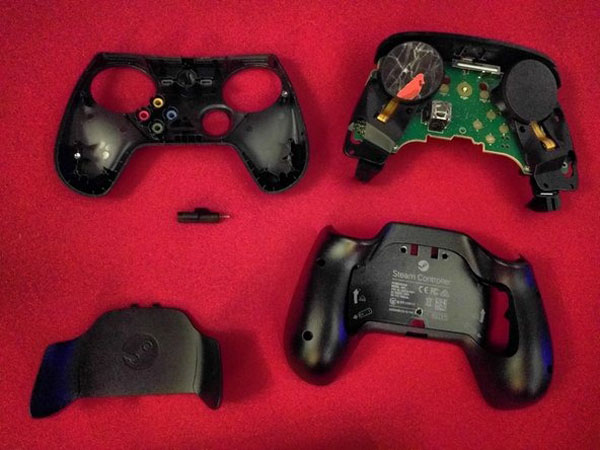

Mô tả

  • Bối cảnh: Thanh analog tương tự bên trái của tôi bắt đầu có các vấn đề đầu vào ảo và trái phải, vì vậy bộ điều khiển này đã nằm trên giường chết.
  • Để tháo gỡ, tôi đã khoan hai ốc vít vì tôi không muốn đợi trình điều khiển T6 dài hơn, vì vậy bộ điều khiển này đã bị hỏng vĩnh viễn cả về mặt vật lý và (đã là) điện tử.

Sự cố này không phải là một hướng dẫn sửa chữa. Để sửa chữa Bộ điều khiển hơi của bạn, hãy sử dụng hướng dẫn sử dụng dịch vụ của chúng tôi.

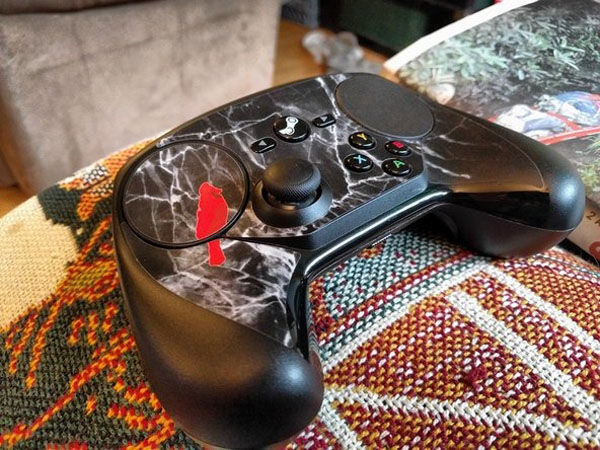

Bước 1: Bắt đầu

  • Tôi không có một cái cho tôi, (bộ công cụ công nghệ chuyên nghiệp không có đủ một cái) vì vậy cuối cùng tôi đã khoan ra hai trong số bốn ốc vít bên.
  • Đi trước và tháo tấm phía sau và tháo pin.

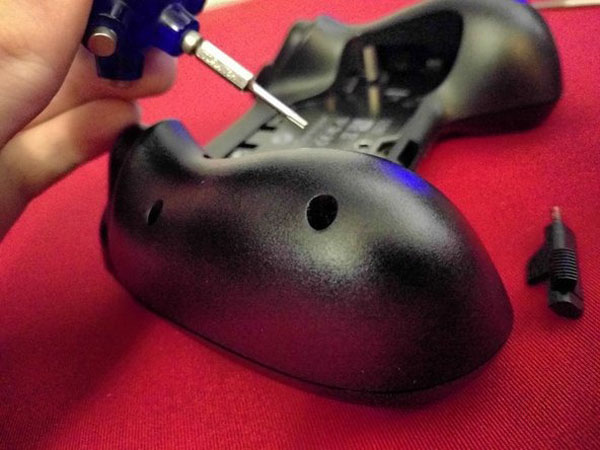

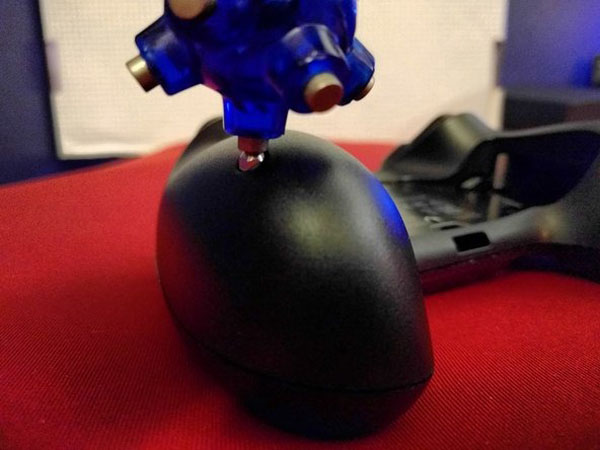

Bước 2: Tháo 4 ốc vít bên ngoài

  • Bắt đầu bằng cách lấy ra 4 ốc vít rõ ràng, hai cái ở mỗi bên.

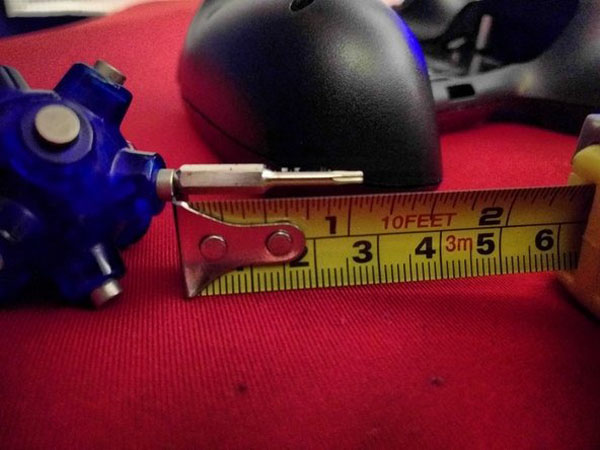

    • Bạn sẽ cần một trình điều khiển T6 cổ dài nếu bạn muốn dọn dẹp chúng một cách sạch sẽ. (Ít nhất 1 “/ 25 mm.)
    • Bộ công cụ công nghệ chuyên nghiệp không có đủ thời gian, vì vậy tôi đã sử dụng khóa hex bị hack nhẹ trên hai trong số chúng (tước đầu) và cuối cùng đã khoan hai cái kia vì khóa hex không phù hợp.

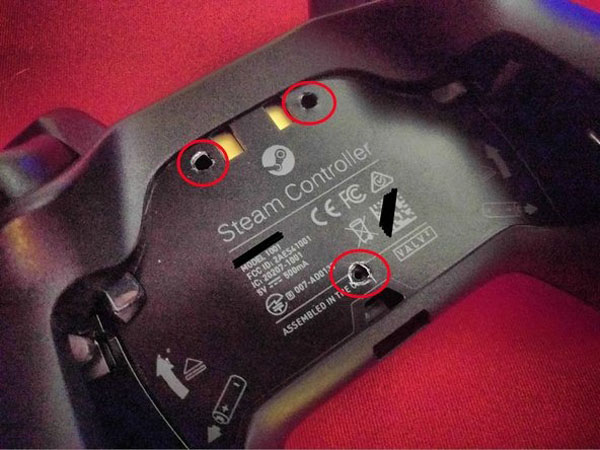

Bước 3: Tháo 3 ốc vít trung tâm bên trong

  • Chúng được ẩn dưới nhãn, chỉ cần sử dụng một lưỡi dao sắc hoặc chỉ cần đấm qua nhãn với một cái gì đó sắc nét.
  • Có hai cái ở phía trên ngay bên ngoài các lỗ hiển thị kim loại, và một cái ở gần trung tâm phía dưới.
    • Hai cái ở phía trên sâu hơn nhiều, nhưng chiếc T6 bình thường của tôi vừa vặn.

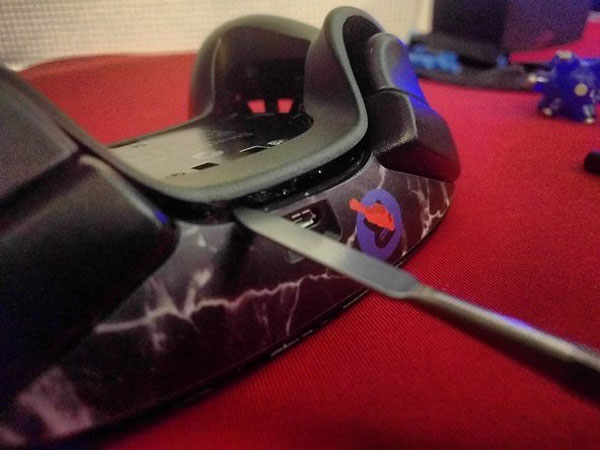

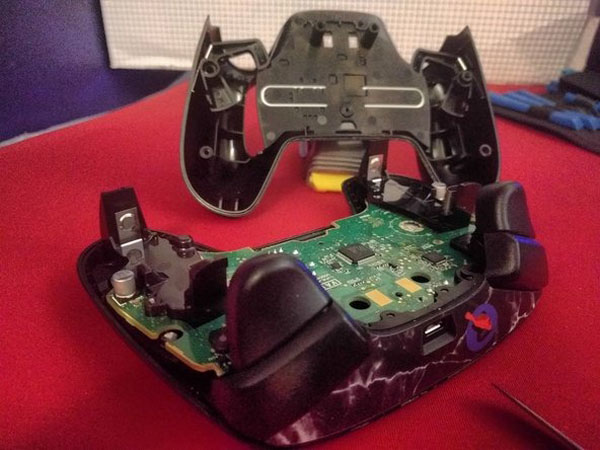

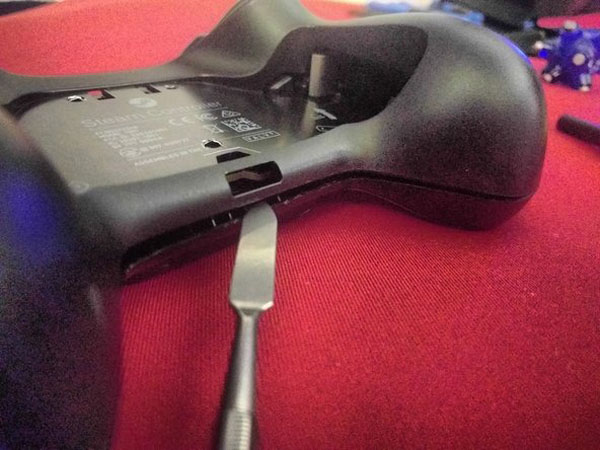

Bước 4: Cẩn thận tháo tấm ốp lưng

  • Bắt đầu từ trung tâm dưới cùng có vẻ dễ nhất và để lại ít vết trầy xước thị giác nhất.
  • Đi tất cả các cách, đi bên dưới / phía sau cổng USB. (xem hình thứ hai)

Bước 5: Xem các bộ phận nhựa lỏng lẻo

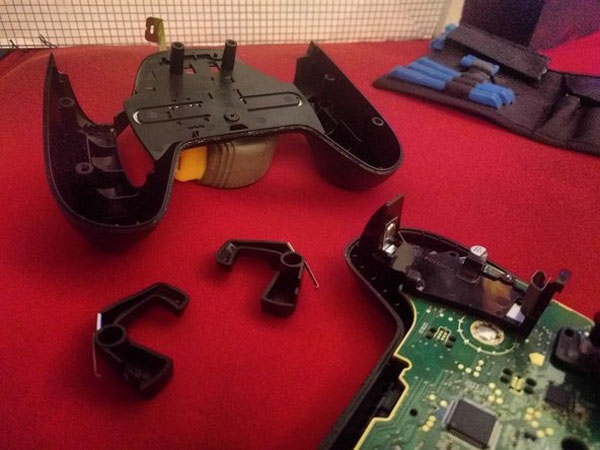

  • Khi tháo tấm ốp, sẽ có hai bản lề pin có thể tắt ở hai bên.
    • Tôi khuyên bạn nên giữ chúng trên tấm ốp để lắp lại sau.

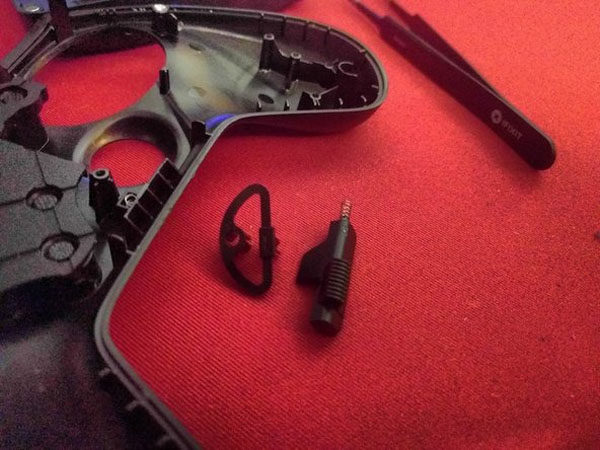

  • Tiếp theo là công tắc nhả tấm ốp lưng, gồm hai phần nhựa và hai lò xo.
    • Xem hình thứ 3 của những phần đó.

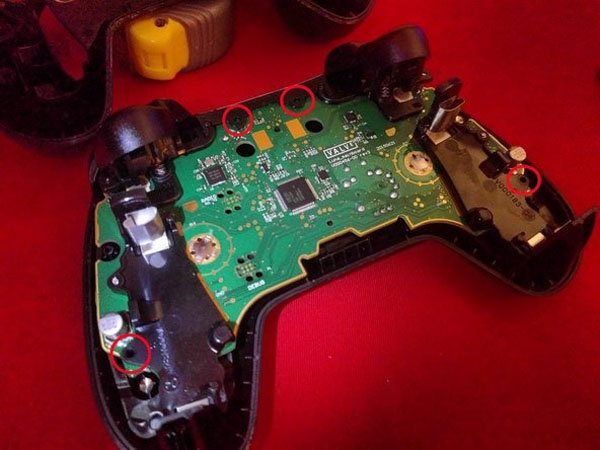

Bước 6: Bốn ốc vít bo mạch chủ

  • Hai ốc vít gần trung tâm hàng đầu.
  • Hai ốc vít ở phía xa trên đỉnh của đế nhựa.

!!! Đừng tháo bo mạch chủ ra – có dây cáp ruy băng gắn bên dưới.

Bước 7: Bốn ốc vít khung touchpad

  • Hai ốc vít giữ mỗi bàn di chuột tại chỗ. Họ được nhân đôi trên.
  • Bạn có thể cần nâng bo mạch chủ bằng chiều rộng của một ngón tay để đạt được hai trong số bốn ốc vít. (Chúng hơi nằm dưới lớp nhựa đựng pin.)

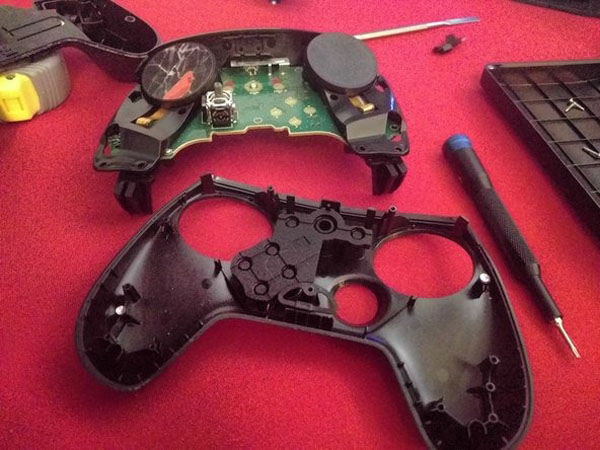

Bước 8: Lấy bo mạch chủ ra

  • Thứ duy nhất được gắn vào trackpad là dây cáp ruy băng, hãy cẩn thận khi nhấc bo mạch chủ ra khỏi mặt nhựa.
  • Coi chừng các nút rơi ra nếu bạn lật mặt trước. Có một phần cao su / dẫn silicon bao gồm tất cả.

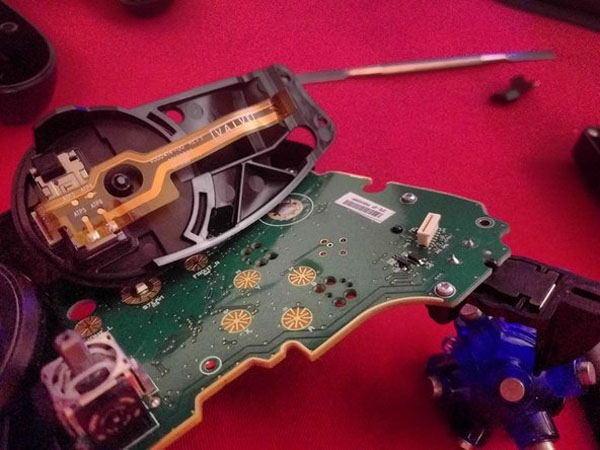

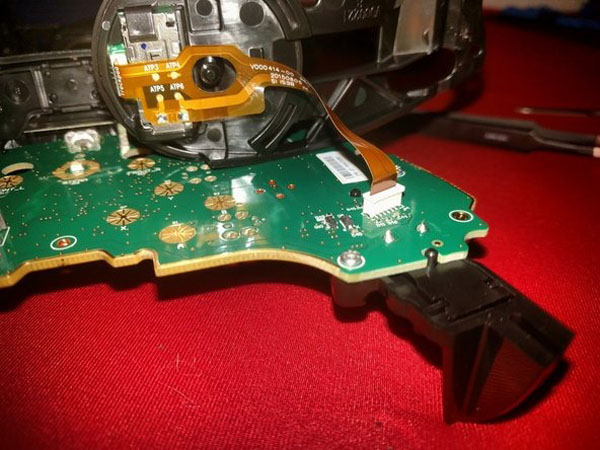

Bước 9: Tùy chọn: tháo dây ruy băng

  • Bước này chỉ cần thiết nếu bạn đang thay thế một trackpad.
  • Những dây cáp ruy băng này thực sự rất dễ dàng để lấy ra, chỉ cần kéo nhẹ ra khỏi bảng.
  • Nhíp an toàn chống nhiễm trùng được khuyến nghị để chèn lại, vì các đầu cứng rất nhỏ và khó nắm bắt.

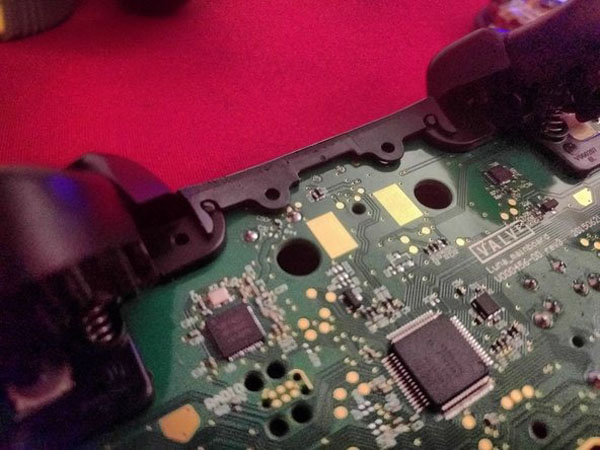

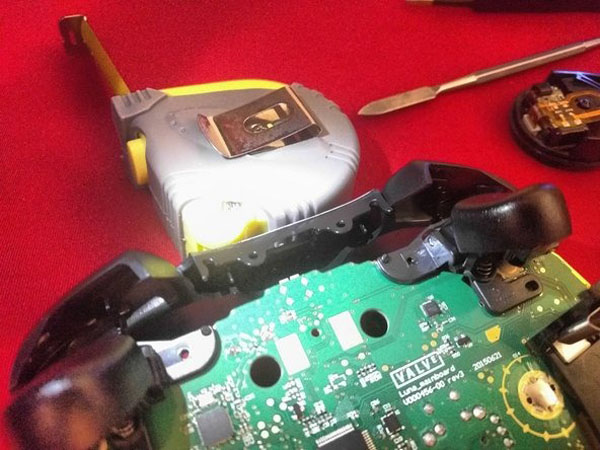

Bước 10: Tùy chọn: Bảng điều khiển I / O USB phía trước, các nút trên cùng

  • Điều này theo nghĩa đen chỉ bật ra bằng cách sử dụng hai chốt dựa trên áp suất nhựa. Chỉ cần kéo nó theo hướng cáp USB sẽ đi từ bo mạch chủ.
  • Khi bảng điều khiển I / O USB tắt, hai nút bội cũng vậy. Hai cản trước thực sự là một phần nhựa dài, ai biết?

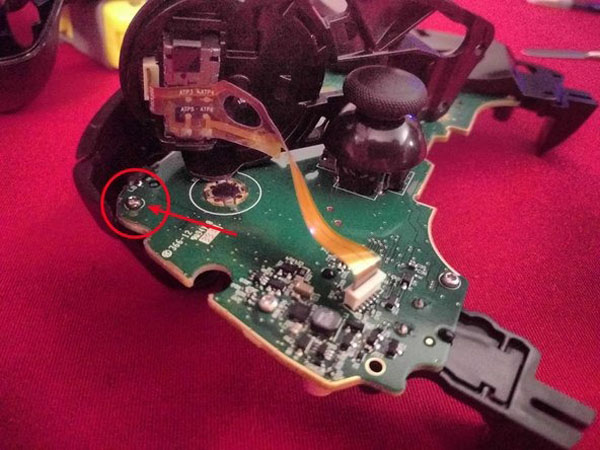

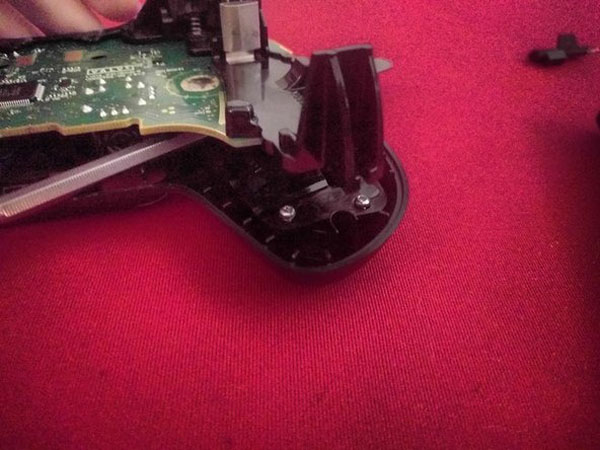

Bước 11: Tùy chọn: Nút kích hoạt / Nút

  • Vít cho các thiết lập bội thu nằm ở phía đối diện của bo mạch chủ, dưới vị trí trackpad.
