Thay pin iPhone 7

Bước 1: Vít Pentalobe

• Trước khi bắt đầu, hãy xả pin iPhone của bạn dưới 25%. Pin lithium-ion đã sạc có thể bắt lửa và / hoặc phát nổ nếu vô tình bị thủng.

• Tắt nguồn iPhone của bạn trước khi bắt đầu tháo rời.

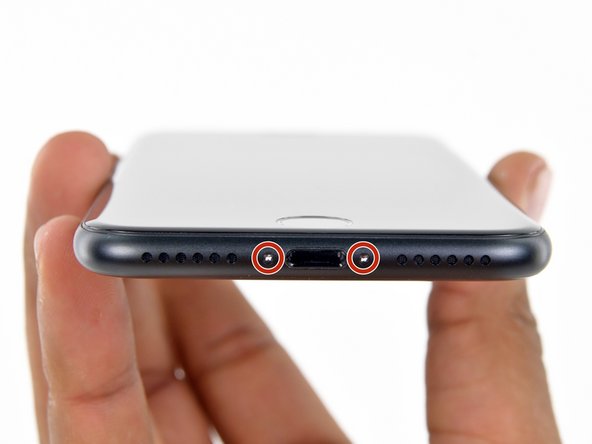

• Màu đỏ: Tháo hai vít pentalobe 3,4 mm ở cạnh dưới của iPhone.

• Việc mở màn hình của iPhone sẽ làm ảnh hưởng đến các vòng đệm chống thấm nước của nó. Chuẩn bị sẵn các con dấu thay thế trước khi bạn tiếp tục bước này hoặc cẩn thận để tránh tiếp xúc với chất lỏng nếu bạn lắp ráp lại iPhone của mình mà không thay thế các con dấu.

Bước 2: Quy trình mở iPhone 7

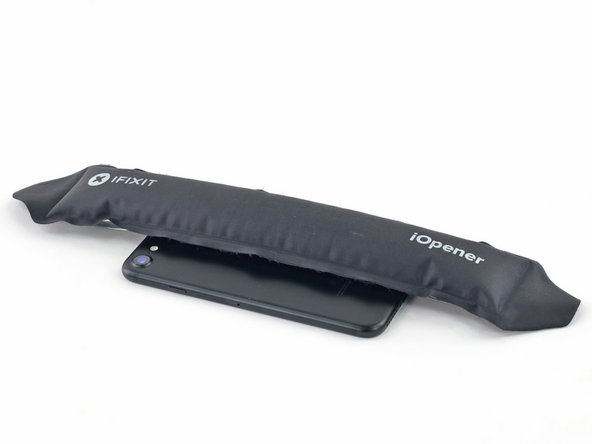

• Việc làm nóng cạnh dưới của iPhone sẽ giúp làm mềm chất kết dính bảo vệ màn hình, giúp bạn dễ dàng mở ra hơn.

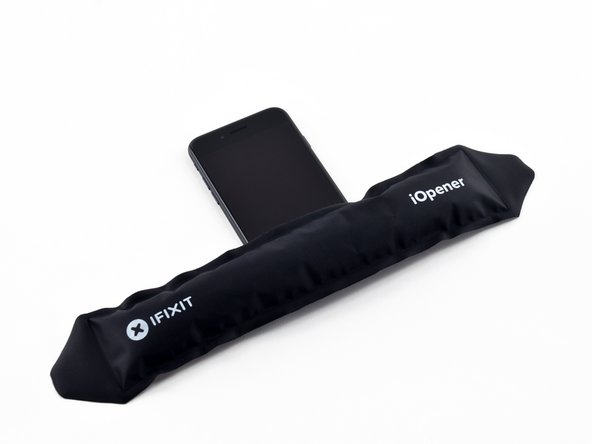

• Sử dụng máy sấy tóc hoặc chuẩn bị iOpener và áp nó vào cạnh dưới của iPhone trong khoảng một phút để làm mềm lớp keo bên dưới.

Bước 3:

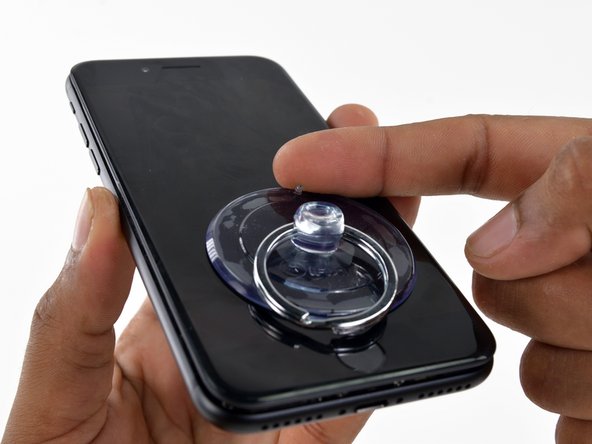

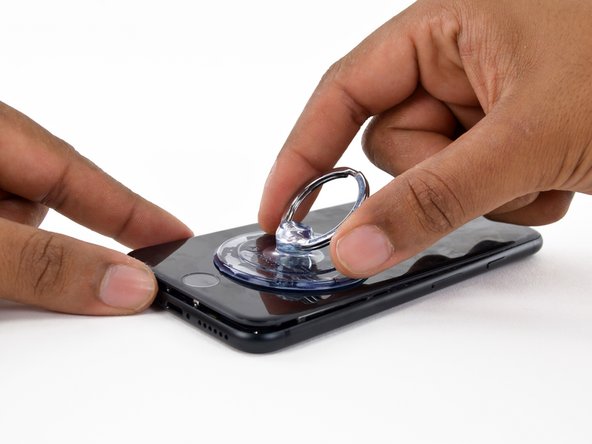

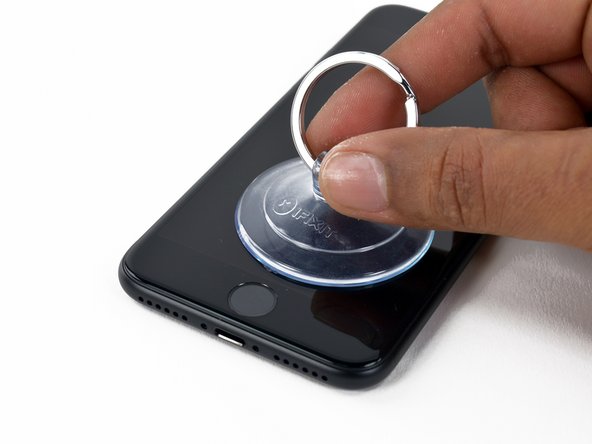

• Gắn một cốc hút vào nửa dưới của cụm màn hình, ngay phía trên nút trang chủ.

• Đảm bảo rằng cốc hút không chồng lên nút trang chủ, vì điều này sẽ ngăn hình thành một miếng trám giữa cốc hút và kính trước.

• Nếu màn hình của bạn bị nứt nặng, việc phủ một lớp băng dính trong suốt có thể cho phép cốc hút dính chặt. Ngoài ra, có thể dùng băng dính rất chắc thay cho cốc hút. Nếu vẫn thất bại, bạn có thể kết dính cốc hút vào màn hình bị hỏng.

Bước 4:

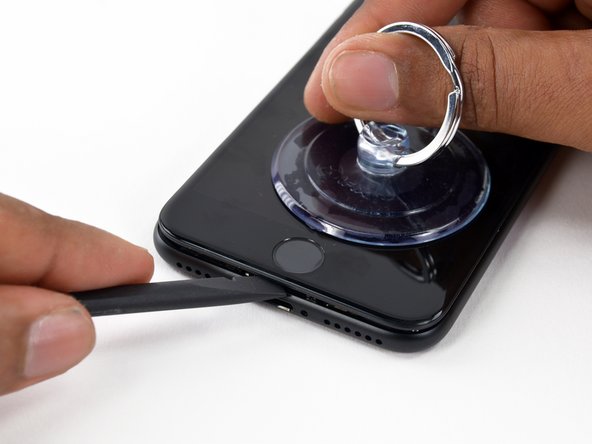

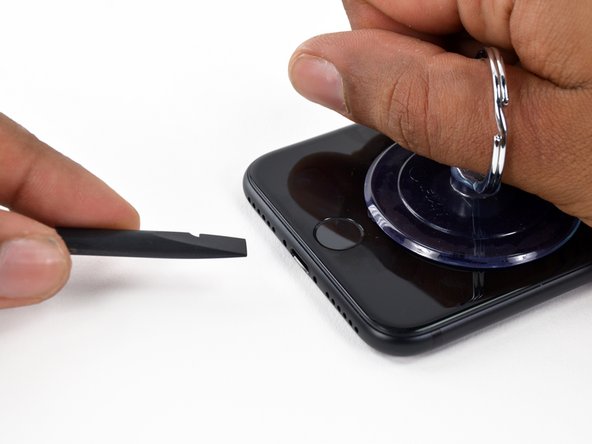

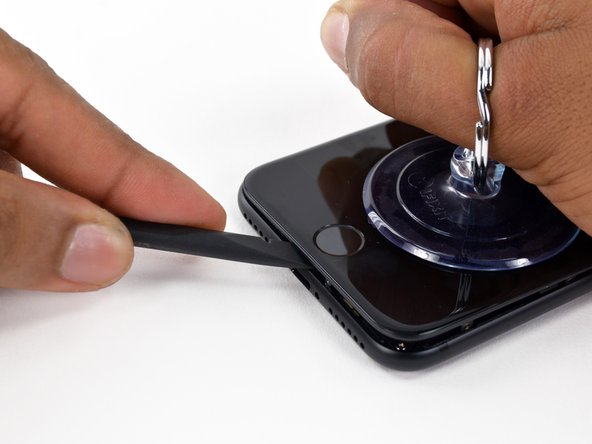

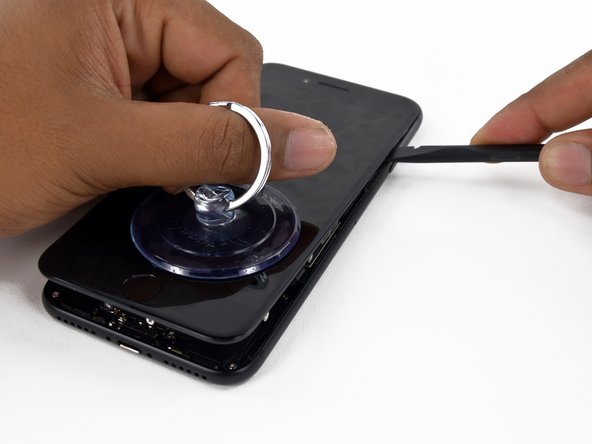

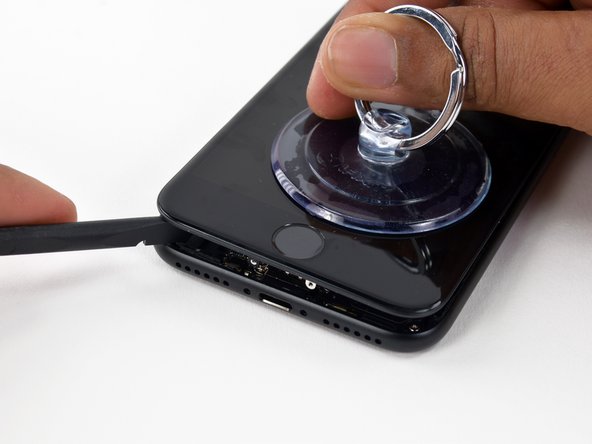

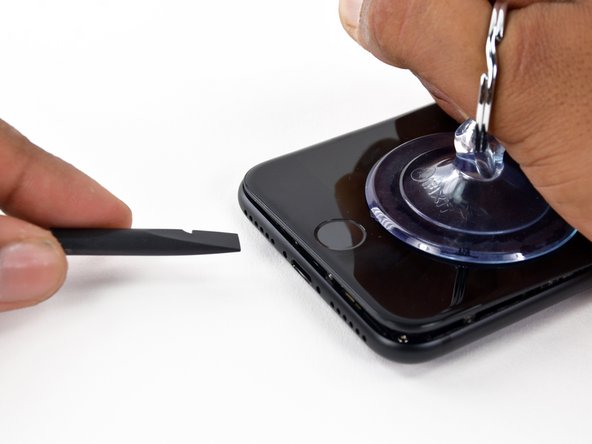

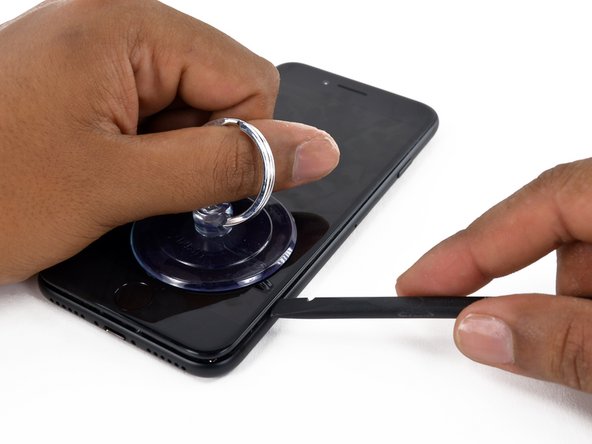

• Kéo cốc hút lên để tạo ra một khoảng cách nhỏ giữa cụm màn hình và hộp đựng phía sau.

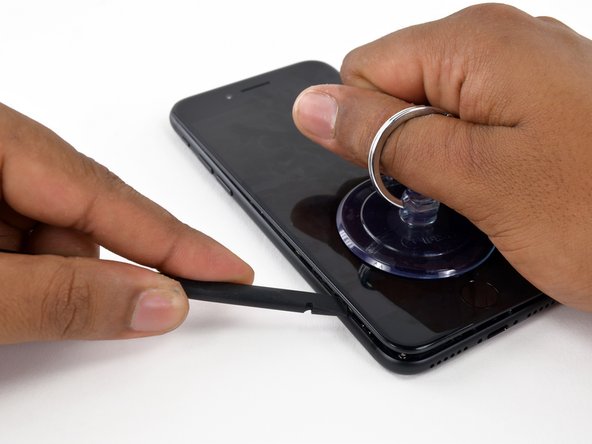

• Chèn đầu phẳng của một chiếc spudger vào khoảng trống.

• Chất kết dính kín nước giữ màn hình tại chỗ rất mạnh và việc tạo ra khoảng trống ban đầu này cần một lực đáng kể. Nếu bạn gặp khó khăn trong việc mở một khe hở, hãy lắc màn hình lên và xuống để làm yếu chất kết dính cho đến khi bạn có thể nhét được một chiếc spudger vào bên trong.

Bước 5:

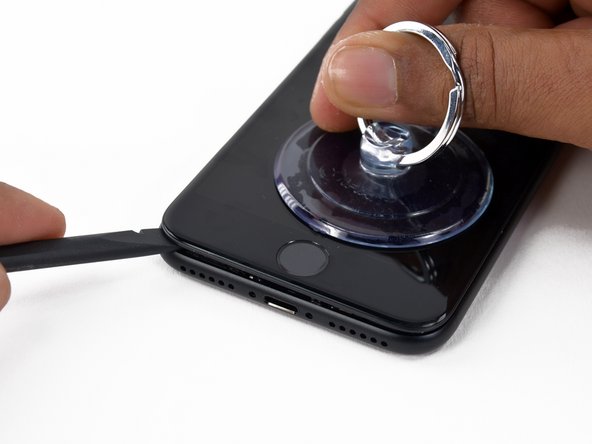

• Trượt spudger sang trái dọc theo cạnh dưới của iPhone.

• Vặn thanh gạt để mở rộng khoảng cách giữa màn hình và vỏ sau.

Bước 6:

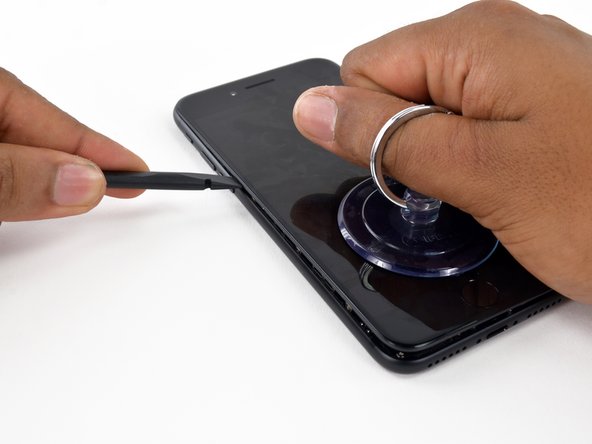

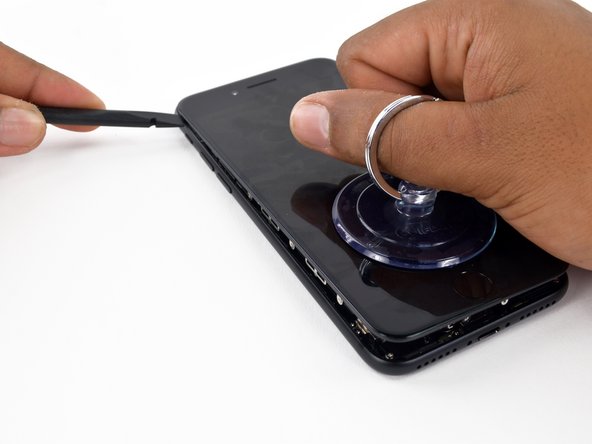

• Trượt thanh trượt lên phía bên trái của iPhone, bắt đầu từ cạnh dưới và di chuyển về phía các nút điều chỉnh âm lượng và công tắc im lặng.

• Không cạy dọc theo cạnh trên của điện thoại, bạn có nguy cơ làm hỏng các kẹp nhựa bảo vệ màn hình.

Bước 7:

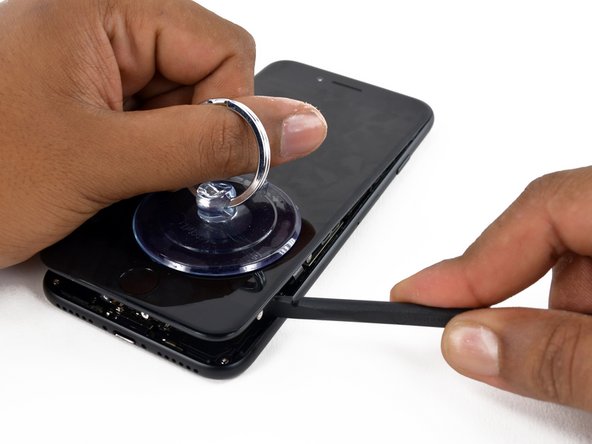

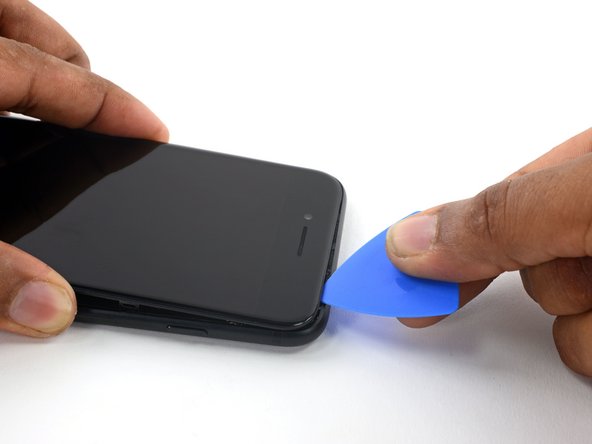

• Chèn cạnh phẳng của spudger vào góc dưới cùng bên phải của thiết bị.

• Vặn thanh gạt để mở rộng khoảng cách giữa cụm màn hình và vỏ sau.

• Trượt đầu phẳng của miếng dán lên phía bên phải của điện thoại để phá vỡ chất kết dính giữ màn hình tại chỗ.

• Không chèn miếng dán sâu hơn lớp keo dính để tránh làm hỏng các dây cáp ruy-băng mỏng manh dọc theo cạnh bên phải.

Bước 8:

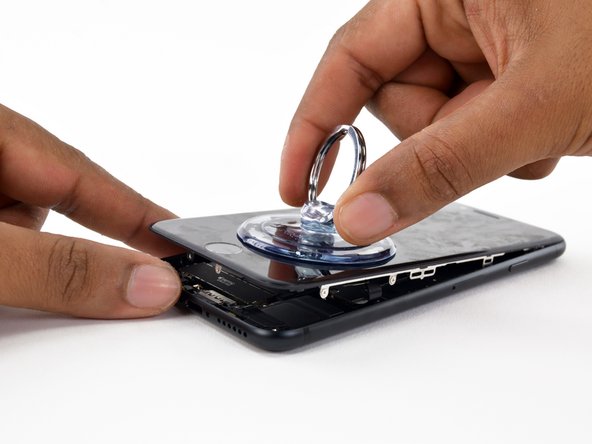

• Kéo cốc hút lên để nâng màn hình lên và mở iPhone.

• Không nâng màn hình lên quá 10º vì có cáp ruy-băng dọc theo cạnh bên phải của thiết bị kết nối màn hình với bảng logic.

Bước 9:

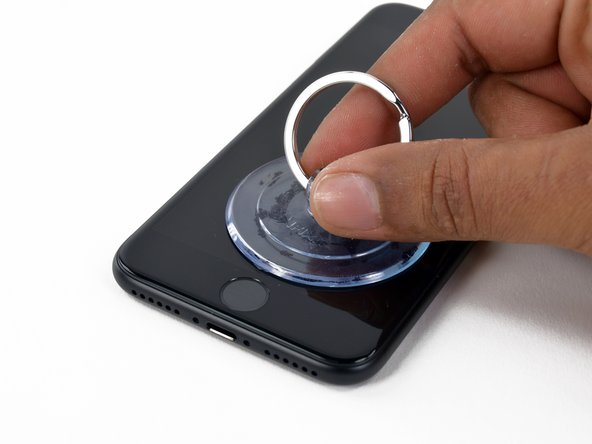

• Kéo núm nhỏ trên cốc hút lên để lấy nó ra khỏi bảng điều khiển phía trước.

Bước 10:

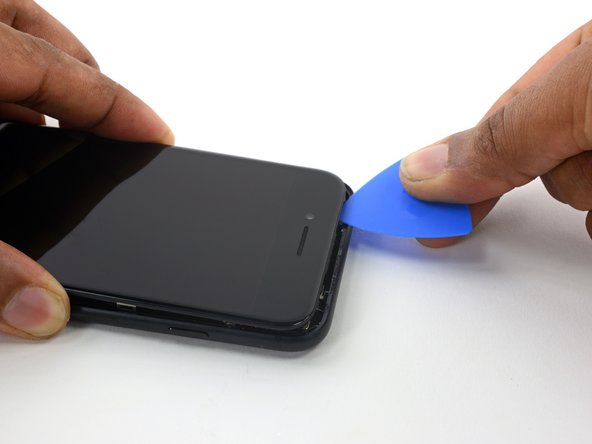

• Trượt một chốt mở dọc theo cạnh trên của iPhone, giữa vỏ sau và mặt trước, để phá vỡ chất kết dính còn lại giữ màn hình tại chỗ.

• Hãy cẩn thận để không làm hỏng các kẹp nhựa ở cạnh trên của điện thoại.

Bước 11:

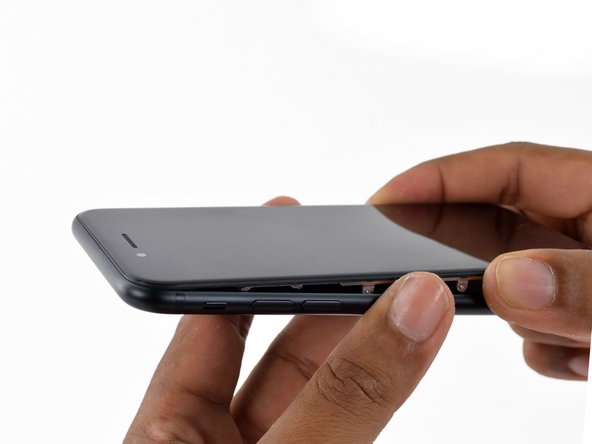

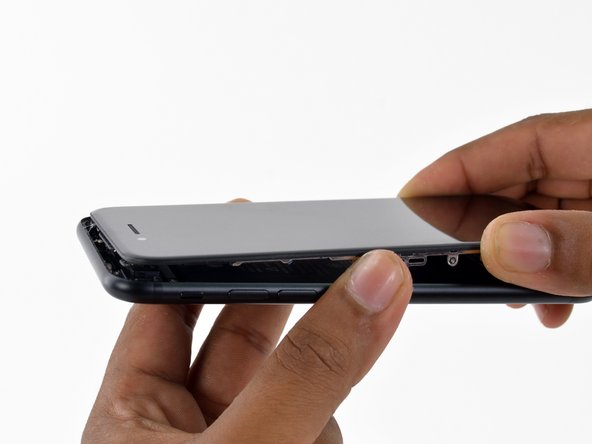

• Kéo cụm màn hình ra khỏi cạnh trên của điện thoại một chút để tháo các kẹp giữ nó vào vỏ sau.

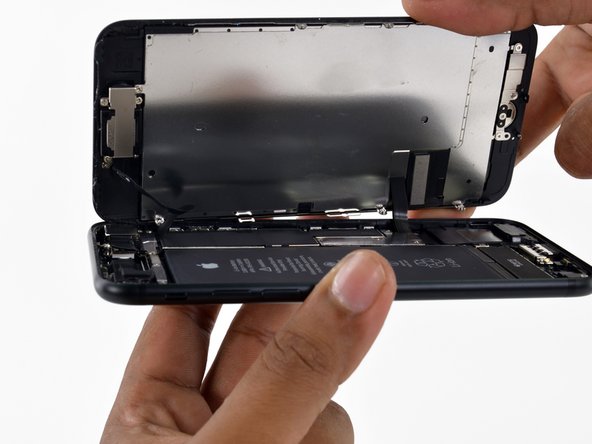

• Mở iPhone bằng cách xoay màn hình lên từ phía bên trái, giống như bìa sau của một cuốn sách.

• Đừng cố tách hoàn toàn màn hình vì một số dây cáp ruy-băng mỏng manh vẫn kết nối nó với bảng logic của iPhone.

Bước 12: Ngắt kết nối pin

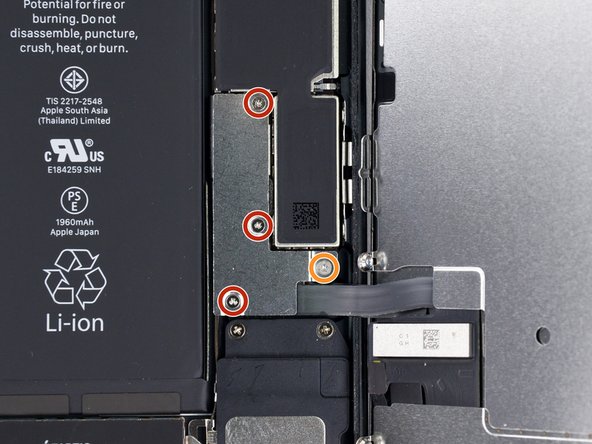

• Tháo bốn vít Y000 ba điểm đang giữ chặt giá đỡ đầu nối dưới, có độ dài như sau:

• Màu đỏ: Ba vít 1,2 mm

• Màu cam: Một vít 2,4 mm

• Trong suốt quá trình sửa chữa này, hãy theo dõi từng con ốc và đảm bảo nó quay trở lại chính xác nơi xuất phát để tránh làm hỏng iPhone của bạn.

Bước 13:

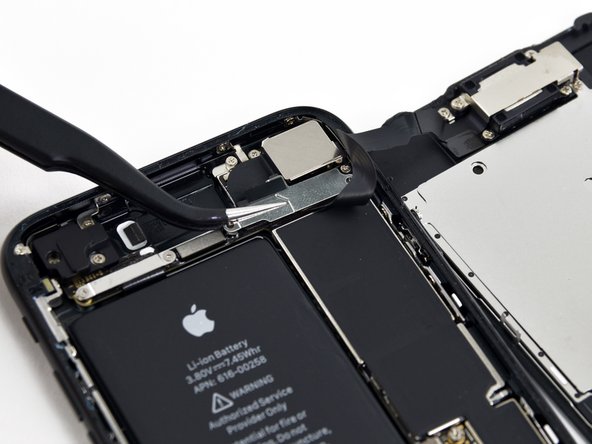

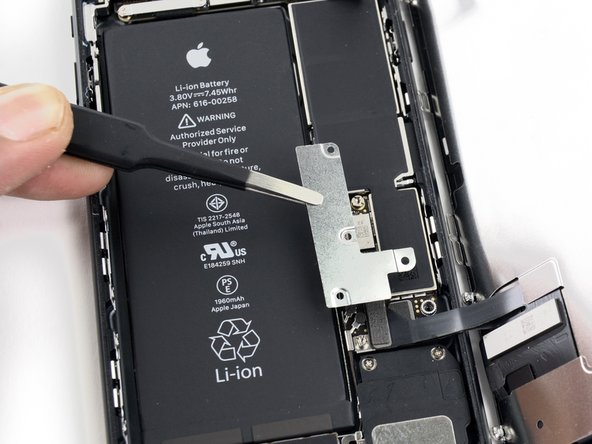

• Tháo khung kết nối dưới.

Bước 14:

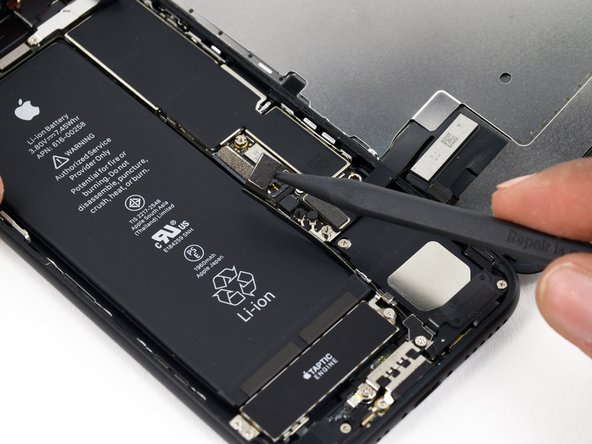

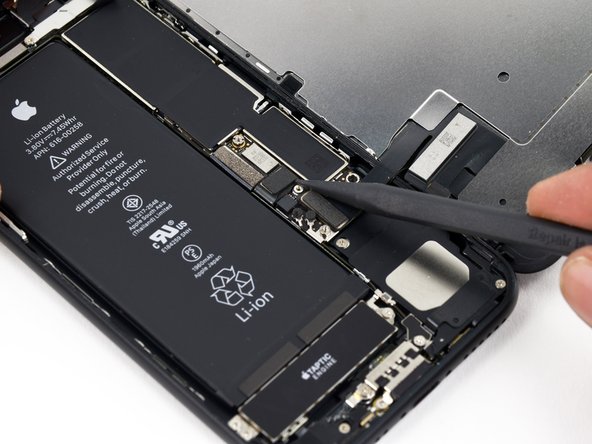

• Sử dụng mũi dao găm để nhấc đầu nối pin ra khỏi ổ cắm của nó trên bảng logic.

• Bẻ cong cáp kết nối lên một chút để ngăn cáp tiếp xúc với ổ cắm và cung cấp điện cho điện thoại.

Bước 15: Hiển thị lắp ráp

• Đảm bảo rằng pin đã được ngắt kết nối trước khi bạn ngắt kết nối hoặc kết nối lại cáp trong bước này.

• Sử dụng móng tay hoặc móng tay để ngắt kết nối hai đầu nối màn hình dưới bằng cách cạy chúng thẳng lên khỏi ổ cắm của chúng trên bảng logic.

• Để kết nối lại các cáp này, nhấn xuống một đầu cho đến khi khớp vào vị trí, sau đó lặp lại ở đầu đối diện. Không ấn xuống giữa. Nếu đầu nối thậm chí hơi lệch, đầu nối có thể bị cong, gây ra hư hỏng vĩnh viễn.

• Nếu bạn có màn hình trống, các đường màu trắng trên màn hình hoặc thiếu phản hồi cảm ứng một phần hoặc hoàn toàn sau khi lắp ráp lại điện thoại, hãy thử ngắt kết nối và kết nối lại cẩn thận cả hai loại cáp này và đảm bảo chúng đã được đặt hoàn toàn.

Bước 16:

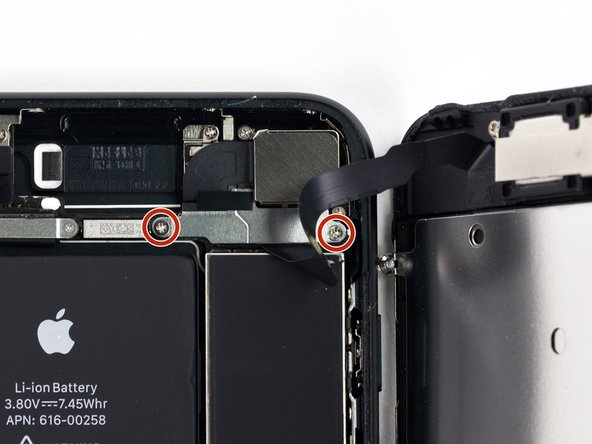

• Màu đỏ: Tháo hai vít Phillips # 000 1,3 mm đang giữ giá đỡ trên đầu nối cụm cảm biến của bảng điều khiển phía trước.

• Một số điện thoại có thể là Y000. Apple bắt đầu sử dụng Y000 cho những thứ này vào một thời điểm nào đó ở giữa vòng đời của sản phẩm

Bước 17:

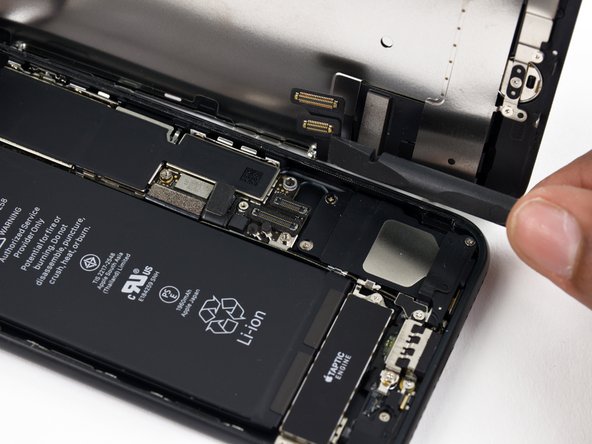

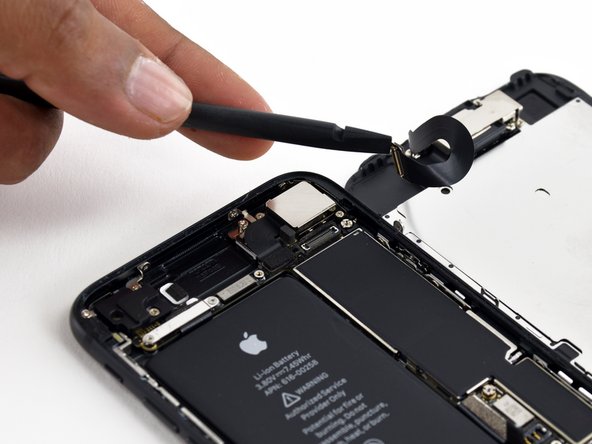

• Ngắt kết nối đầu nối cụm cảm biến mặt trước khỏi ổ cắm của nó trên bảng logic.

• Đầu nối máy ép này cũng nên được nối lại từng đầu một để giảm thiểu rủi ro bị uốn cong.

Bước 18:

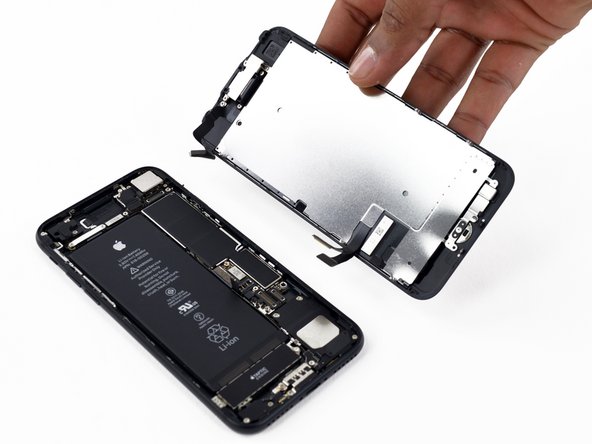

• Tháo cụm màn hình.

• Trong quá trình lắp ráp lại, hãy tạm dừng ở đây nếu bạn muốn thay chất kết dính xung quanh các cạnh của màn hình .

Bước 19: Khí áp kế

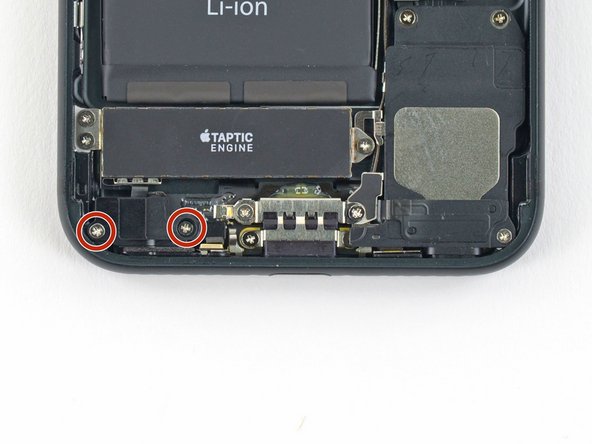

• Màu đỏ: Tháo hai vít Phillips 1,9 mm đang giữ chặt lỗ thoát khí áp vào vỏ sau.

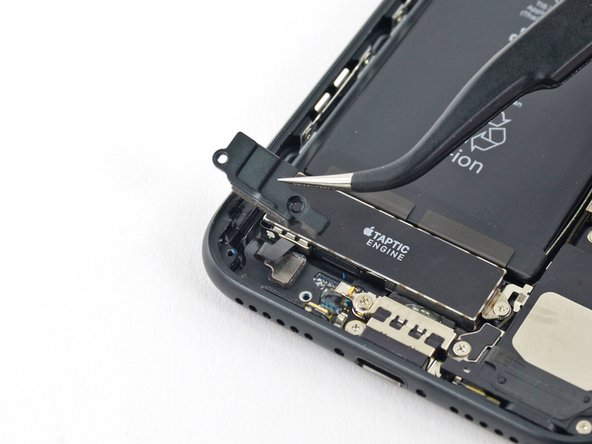

Bước 20:

• Tháo lỗ thông hơi.

Bước 21: Taptic Engine

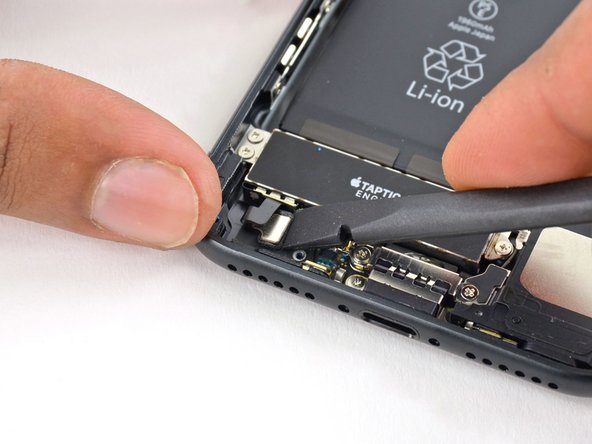

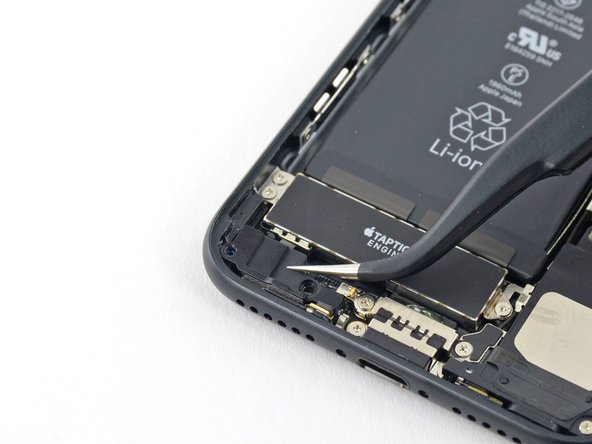

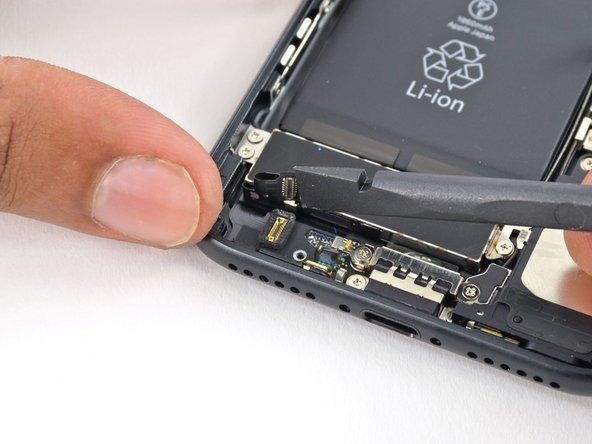

• Sử dụng đầu phẳng của spudger để ngắt kết nối Taptic Engine khỏi ổ cắm của nó trên bảng logic.

Bước 22:

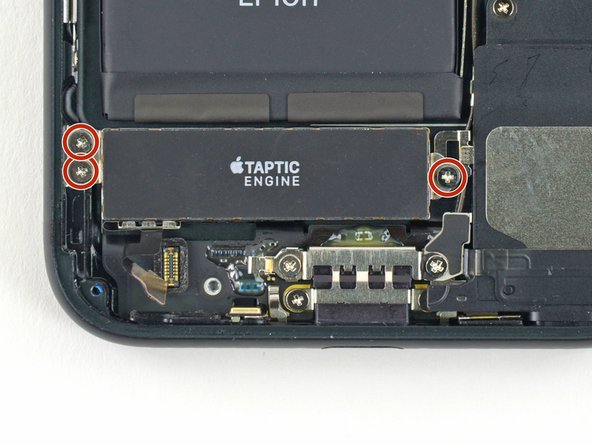

• Màu đỏ: Tháo ba vít Phillips 1,6 mm đang giữ Taptic Engine vào thùng sau.

Bước 23:

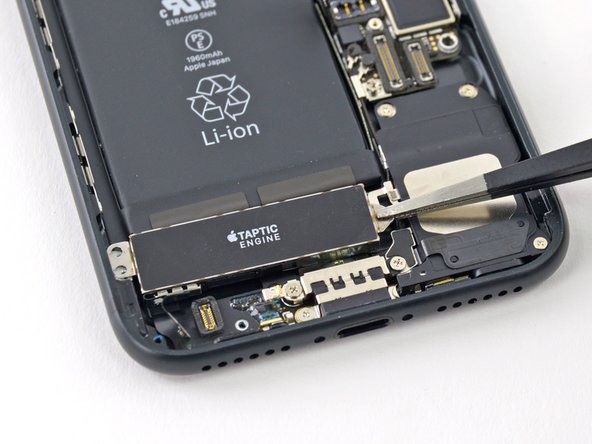

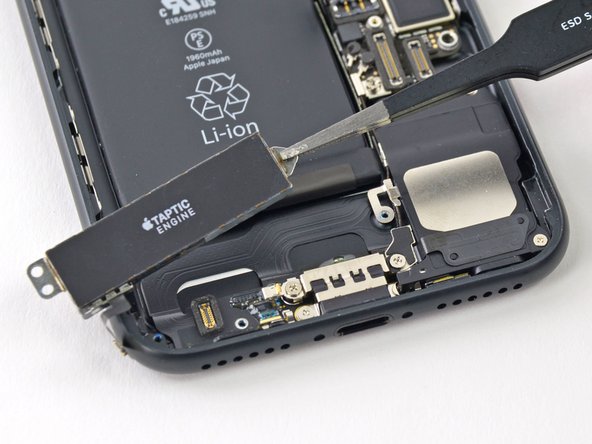

• Loại bỏ Taptic Engine.

Bước 24: Pin

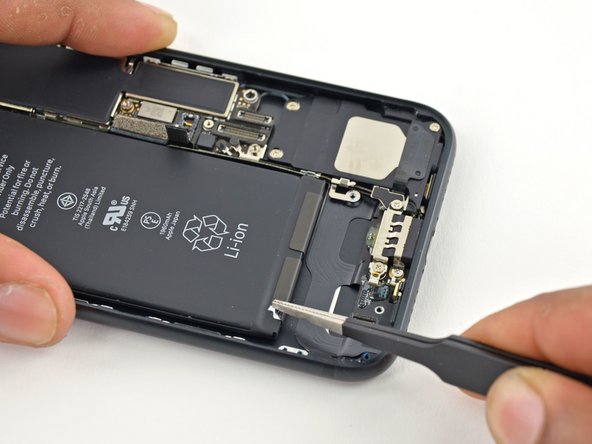

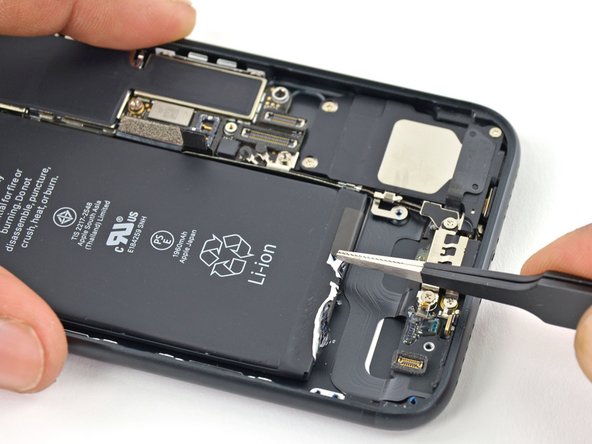

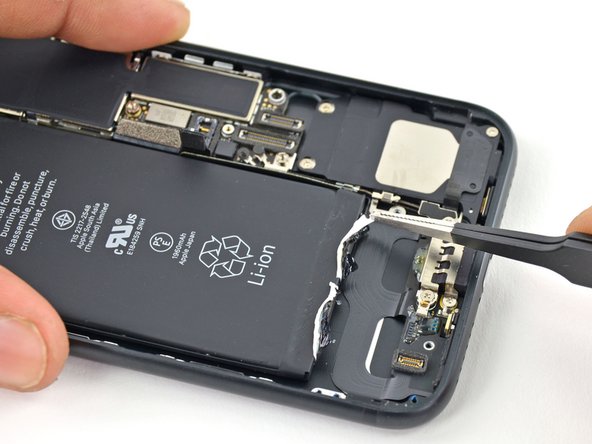

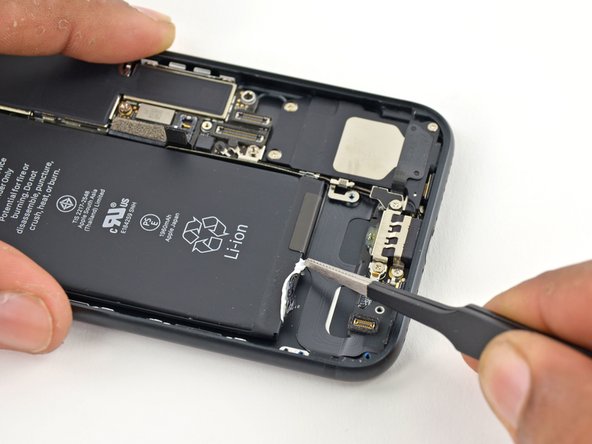

• Dùng một chiếc nhíp có đầu cùn để bóc lại một trong các dải keo ở cạnh dưới của pin.

Bước 25:

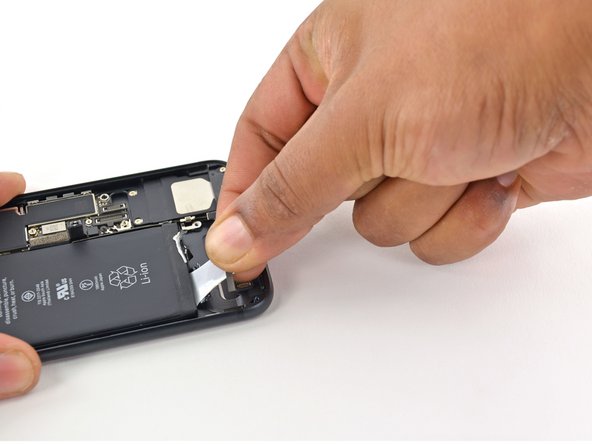

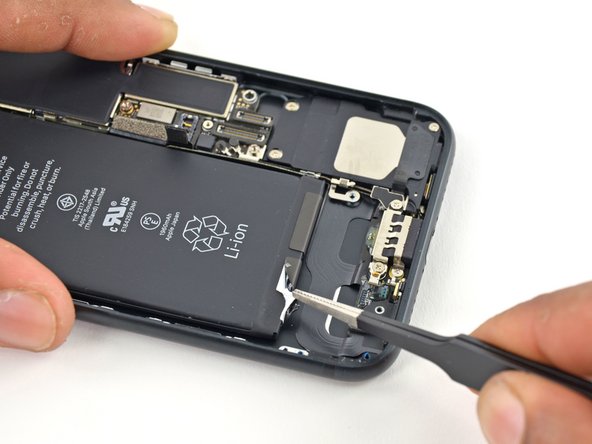

• Sử dụng một chiếc nhíp có đầu cùn để bóc lại dải keo khác ở cạnh dưới của pin.

Bước 26:

• Nếu đây là lần đầu tiên bạn tháo dải dính pin iPhone, hãy tham khảo video ở bước sau trước khi bắt đầu

• Cố gắng giữ cho các dải phẳng và không bị nhăn trong quá trình này; các dải nhăn sẽ dính vào nhau và đứt ra thay vì kéo ra một cách sạch sẽ.

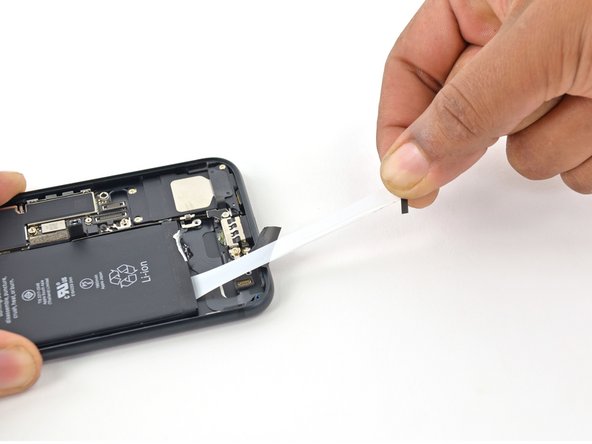

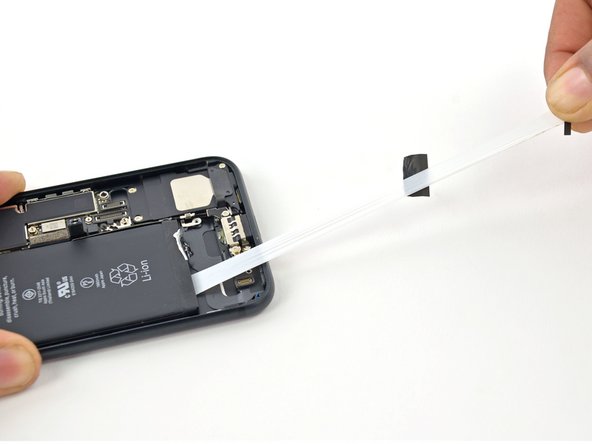

• Từ từ kéo một miếng keo dính pin ra khỏi pin, về phía dưới cùng của iPhone.

• Kéo đều đặn, duy trì lực căng không đổi trên dải cho đến khi nó trượt ra khỏi giữa pin và vỏ sau. Để có kết quả tốt nhất, hãy kéo dải ở góc 60º hoặc thấp hơn.

• Dải sẽ kéo dài gấp nhiều lần chiều dài ban đầu của nó. Tiếp tục kéo và lấy lại dải gần pin nếu cần.

Bước 27:

• Video hướng dẫn ở bước này: https://ifixit-guide-objects.s3.amazonaws.com/igo/video/ifixit/hdsKbKPhJeydGLN1_MP4_1280.mp4

• Lặp lại bước trước đó cho dải thứ hai.

• Nhấn giữ pin khi bạn tháo dải thứ hai, nếu không dải này có thể làm pin bị bung ra khi tách khỏi vỏ.

• Nếu bạn đã loại bỏ cả hai dải dính thành công, hãy bỏ qua bước tiếp theo.

• Nếu không, nếu một trong hai dải keo bị đứt bên dưới pin và không thể lấy lại được, hãy tiếp tục với bước tiếp theo bên dưới.

Bước 28:

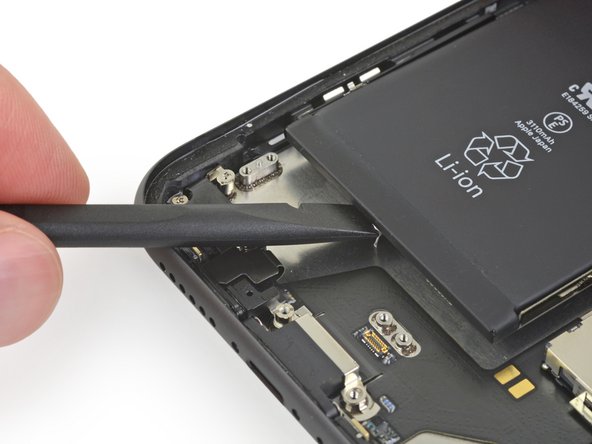

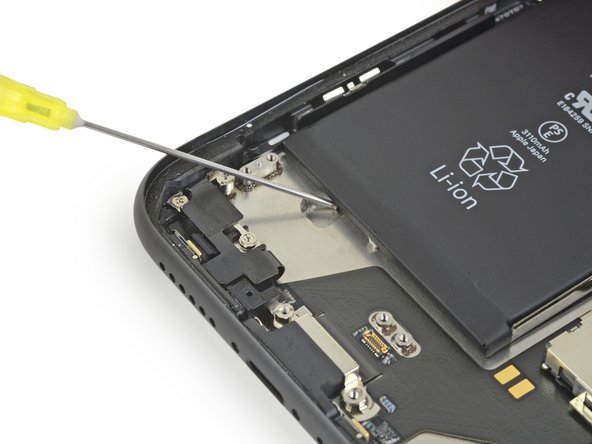

• Nếu bất kỳ dải keo nào bị đứt và pin vẫn bị dính vào vỏ sau, hãy tháo nó ra bằng cách thêm một vài giọt cồn isopropyl (90% trở lên) bên dưới pin gần (các) dải bị kẹt.

• Sau khoảng một phút, nhẹ nhàng nhấc pin lên.

• Không cắm miếng đệm vào khu vực giữa nút giảm âm lượng (-) và cạnh trên của pin, nếu không bạn có thể làm hỏng cáp điều chỉnh âm lượng nằm bên dưới.

• Không cạy vào bảng logic nếu không bạn có thể làm hỏng điện thoại.

• Đừng cố gắng gạt mạnh pin ra ngoài. Nếu cần, hãy nhỏ thêm vài giọt cồn để làm yếu thêm chất kết dính. Không bao giờ làm biến dạng hoặc làm thủng pin bằng dụng cụ cạy của bạn.

• Nếu pin vẫn còn dính vào vỏ sau, hãy chuẩn bị iOpener hoặc sử dụng máy sấy tóc để làm nóng vỏ sau ngay phía sau pin. Nó phải hơi ấm để chạm vào thoải mái.

• IPhone quá nóng có thể làm cháy pin.

• Một miếng chỉ nha khoa có thể được sử dụng để tách pin khỏi hộp đựng phía sau. Một sự thay thế mạnh mẽ hơn cho chỉ nha khoa là dây đàn guitar chưa thắt, chẳng hạn như dây 0,009 E từ bộ 12 dây. Luồn chỉ hoặc dây chỉ sau các góc trên của pin, quấn hai đầu lại với nhau, quấn chúng quanh một miếng vải đã gấp và kéo đều.

Bước 29:

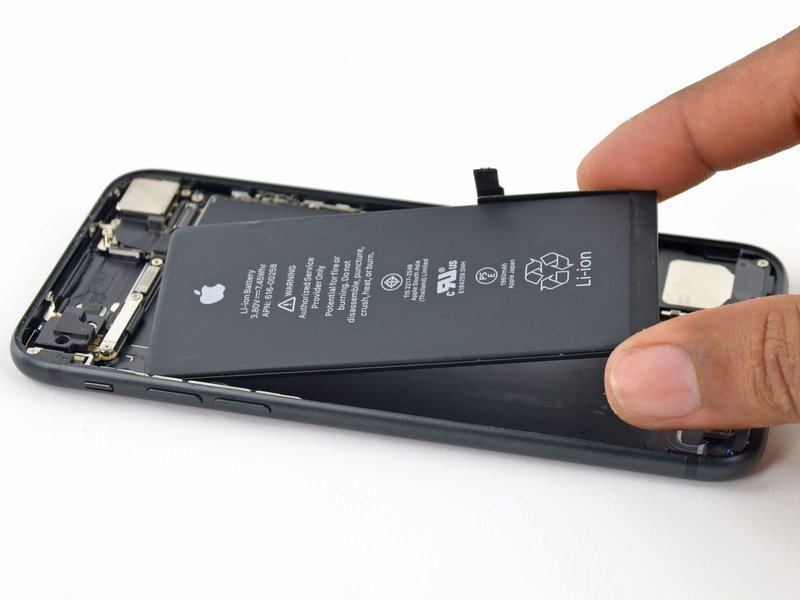

• Tháo pin khỏi hộp đựng phía sau.

• Nếu pin thay thế của bạn có trong một ống bọc nhựa, hãy tháo ống bọc trước khi lắp đặt bằng cách kéo nó ra khỏi cáp ruy-băng.

• Nếu còn dung dịch cồn trong điện thoại, hãy cẩn thận lau sạch hoặc để khô trong không khí trước khi lắp pin mới.

• Trước khi bạn gắn pin thay thế, hãy tạm thời kết nối lại đầu nối pin với ổ cắm bảng logic. Điều này đảm bảo rằng pin được căn chỉnh chính xác trong hốc của nó.

• Gắn pin, ngắt kết nối và tiếp tục lắp ráp lại thiết bị của bạn.

• Nếu pin mới của bạn không được cài đặt sẵn chất kết dính, hãy tham khảo hướng dẫn này để thay thế các dải keo.

• Thực hiện khởi động lại lực lượng sau khi lắp ráp lại. Điều này có thể ngăn chặn một số vấn đề và đơn giản hóa việc khắc phục sự cố.
