Giới thiệu

Đối với các mẫu iPhone X và các mẫu iPhone mới hơn, khung bao phủ khu vực liên kết cáp flex phía dưới được dán bằng keo lạnh. Phương pháp truyền thống với hỗ trợ sưởi ấm khi loại bỏ viền có thể làm hỏng màn hình. Sau nhiều lần thử, REWA LAB thấy rằng phương pháp mới với sự trợ giúp lạnh có thể cải thiện tỷ lệ thành công và hiệu quả của việc tân trang màn hình.

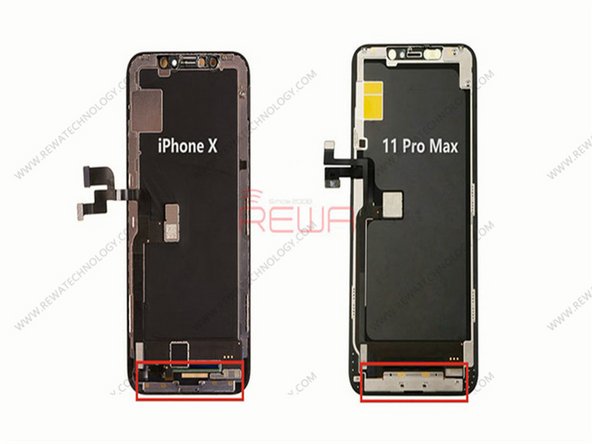

Bước 1: So sánh màn hình.

Cấu trúc màn hình của iPhone 11 Pro Max giống như của iPhone X series. Do đó, quá trình tân trang màn hình cũng tương tự.

Khác với dòng iPhone X, khung bao phủ khu vực liên kết cáp flex phía dưới của iPhone 11 Pro Max tương đối rộng, làm tăng khó khăn trong việc tân trang màn hình.

Do đó, chúng ta cần phải cực kỳ cẩn thận khi tháo khung bezel.



Bước 2: Kiểm tra màn hình.

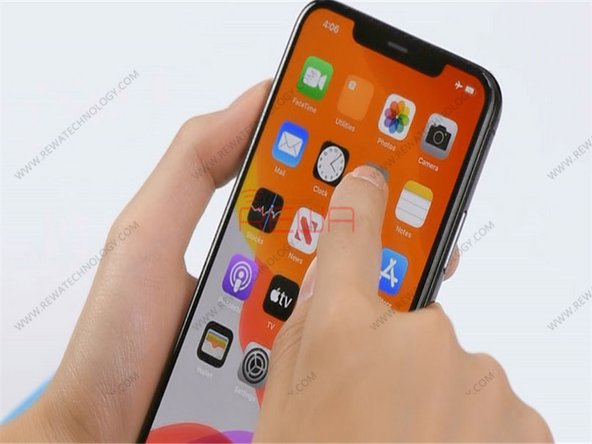

Kiểm tra màn hình, chức năng cảm ứng và Haptic Touch của màn hình. Tất cả đều tốt

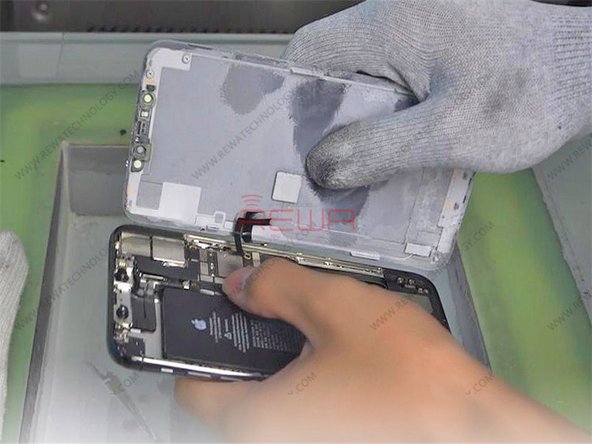

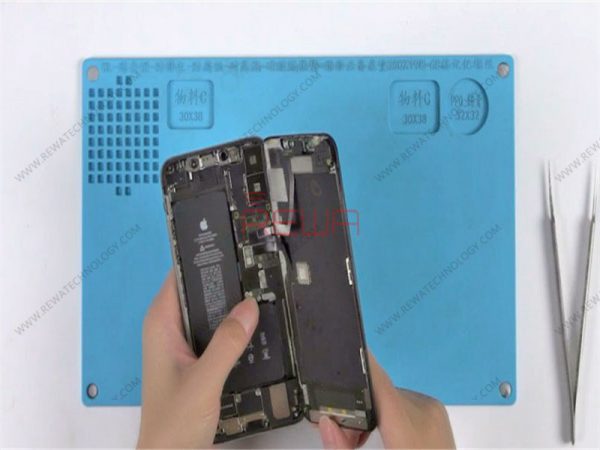

Ngắt kết nối cáp flex lắp ráp cảm biến mặt trước và tháo cụm màn hình OLED. Sau đó tháo cáp flex lắp ráp cảm biến mặt trước.

Lời khuyên: không dễ dàng để tháo cáp flex lắp ráp cảm biến bảng mặt trước, có thể dễ dàng bị hư hỏng trong quá trình hoạt động. Và thiệt hại cũng có thể ảnh hưởng đến chức năng của Face ID. Vì vậy, chúng ta cần phải cực kỳ cẩn thận khi vận hành.



Bước 3: Máy tách màn hình LCD đông lạnh.

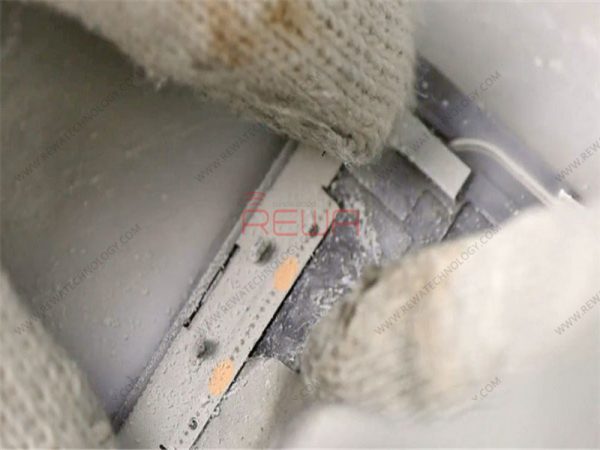

Đặt cụm màn hình OLED lộn ngược vào Bộ tách màn hình LCD đông lạnh -180oC.

Chèn một miếng kim loại 0,06mm dưới giá đỡ và trượt qua lại để cắt qua chất kết dính lạnh ở đây.

Sau khi hoàn thành, kết nối màn hình và kiểm tra. Tất cả đều tốt.



Bước 4: Loại bỏ bezel.

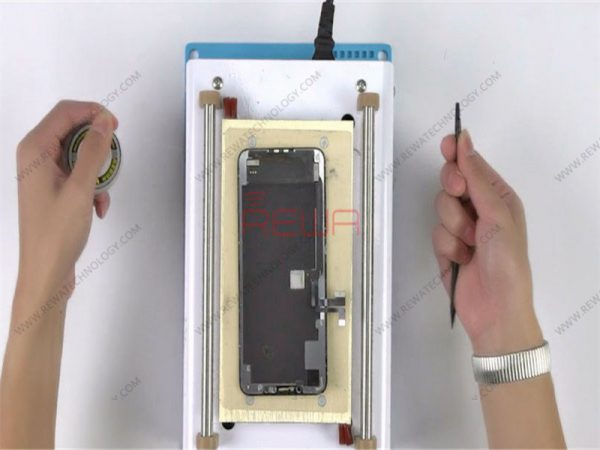

Đặt hội đồng màn hình OLED trên nền tảng được làm nóng trước.

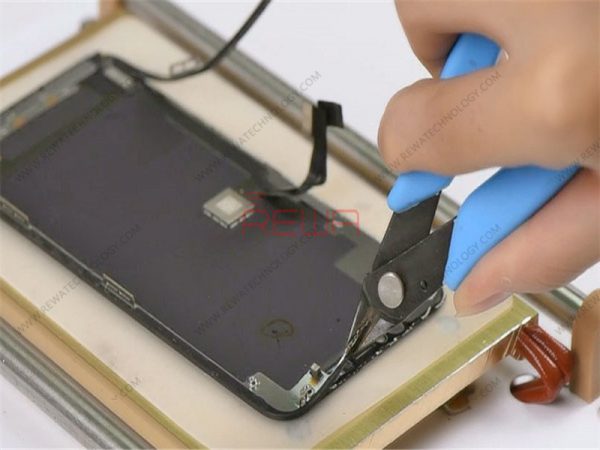

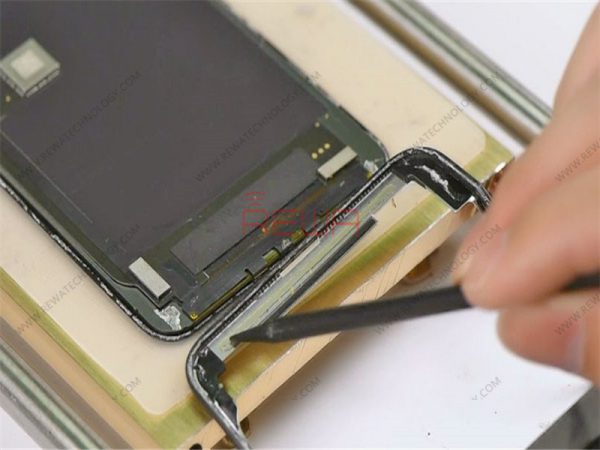

Tách khung bezel khỏi OLED bằng Cutting Nipper



Bước 5: Mẹo bezel.

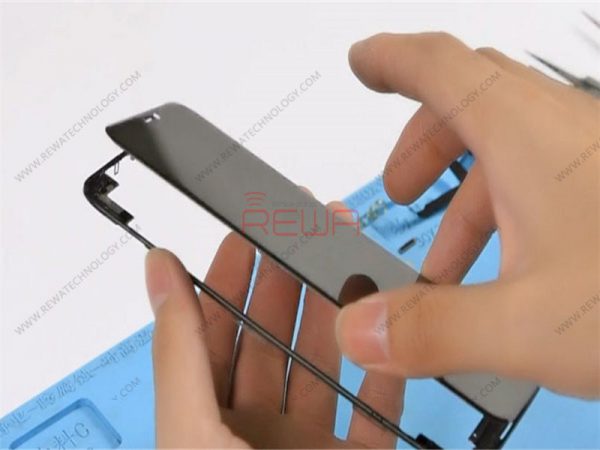

Viền đã được loại bỏ hoàn toàn. Như bạn có thể thấy, khu vực ở đây được kết dính bởi chất kết dính lạnh với số lượng lớn.

Để bảo vệ OLED khỏi bị hư hại, chúng tôi đã đóng băng màn hình tốt hơn trong quá trình hoạt động.



Bước 6: Tách kính.

Tiếp theo, tách ống kính thủy tinh khỏi OLED bằng Dây cắt.



Bước 7: Loại bỏ keo OCA.

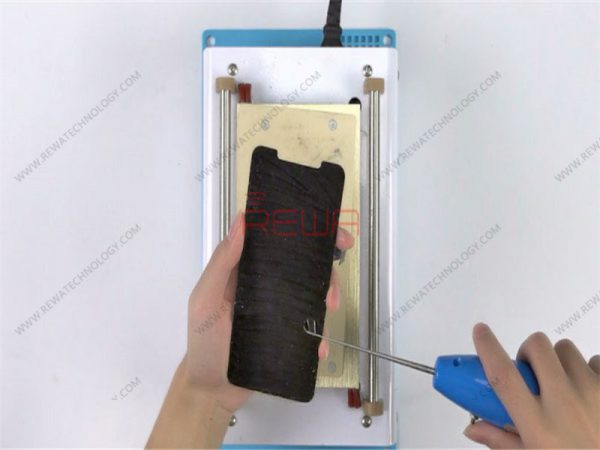

Đặt màn hình OLED lộn ngược trên Heat Platform trong 3 phút.

Tạo một vết mổ với Thiết bị loại bỏ keo điện. Sau đó tiếp tục xé keo OCA bằng một tay.

Ngoài ra, hãy cẩn thận với lực áp dụng. Điều này là để tránh làm hỏng màn hình OLED.



Bước 8: OCA + cán thấu kính.

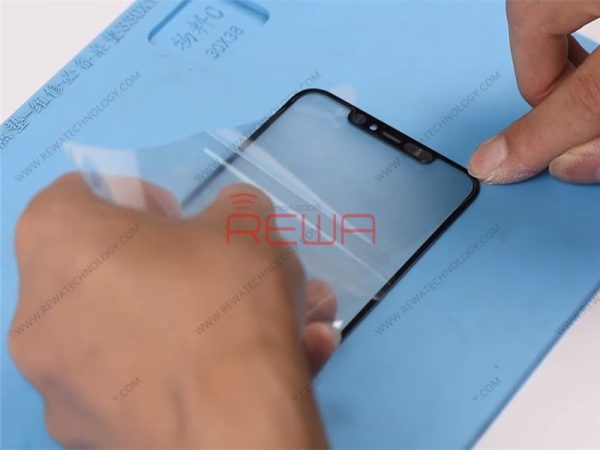

Gắn OCA vào đúng vị trí của ống kính thủy tinh.

Sau đó đặt ống kính thủy tinh gắn OCA vào máy loại bỏ bong bóng trong 5 phút. Sau khi hoàn thành, lấy ra ống kính thủy tinh kèm theo OCA.



Bước 9: Glass Lens + màn hình OLED.

Đặt màn hình OLED vào khuôn thẳng hàng OLED. Gắn ống kính thủy tinh gắn OCA vào đúng vị trí của màn hình.

Đặt hội đồng màn hình OLED vào máy cán.

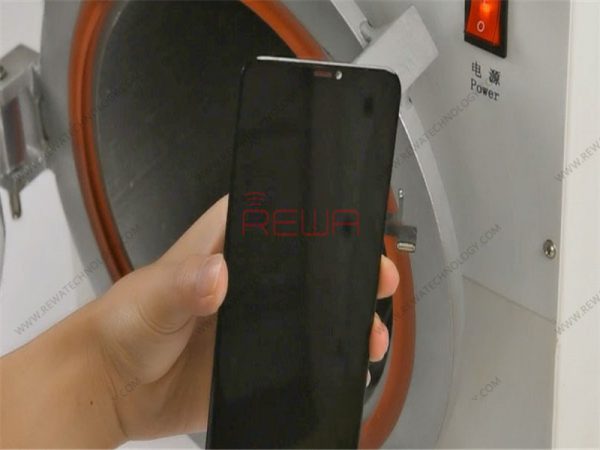

Bước 10: Loại bỏ bong bóng.

Đặt hội đồng màn hình OLED vào máy loại bỏ bong bóng trong 10 phút.



Bước 11: Đính kèm bezel.

Áp dụng keo chuyên dụng cho khung. Sau đó áp dụng áp lực để phù hợp với màn hình OLED lắp ráp với khung viền.

Xin lưu ý rằng khu vực FPC ở phía dưới rất dễ vỡ. Cẩn thận khi vận hành. Nếu không, bạn có thể làm hỏng màn hình OLED.

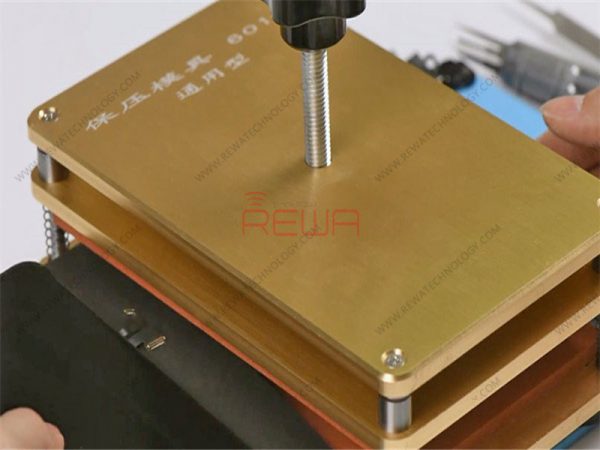

Bước 12: Khuôn ép

Đặt hội đồng màn hình OLED vào khuôn cán khung và sửa nó. Siết chặt vít và chờ trong 10 phút.



Bước 13: Kiểm tra màn hình.

Chạy thử nghiệm chức năng.
