Toniebox – Hướng dẫn tháo lắp

Bước 1: Toniebox - Hướng dẫn tháo lắp

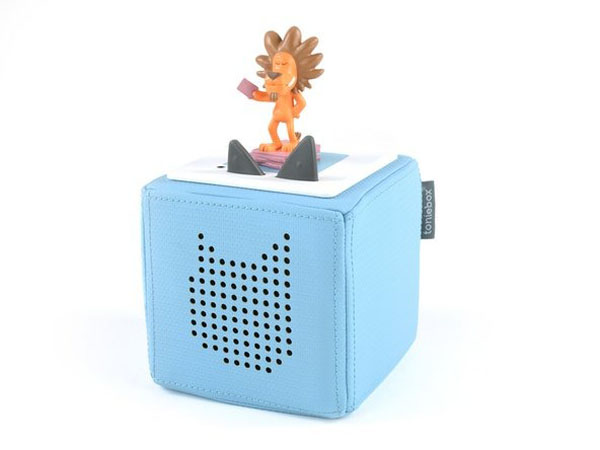

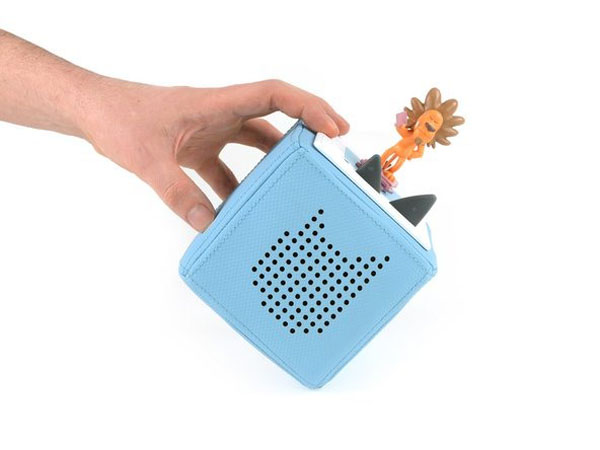

• Toniebox được thiết kế như một người chơi audiobook cho trẻ em (từ ba tuổi trở lên) và đóng gói các tính năng sau:
  • Điều khiển chuyển động, thông qua việc tát vào bên hoặc nghiêng hộp
  • Bức tượng nhỏ (Tonies) tích hợp chip NFC
  • Vỏ chống sốc mềm
  • Bộ nhớ trong cho tới 400 giờ dữ liệu âm thanh
  • Dung lượng pin 7 giờ
  • Nam châm ở trên đỉnh của Toniebox và trong các hốc của Tonies, để giữ chúng lại với nhau trong khi bạn nghiêng và xoay hộp

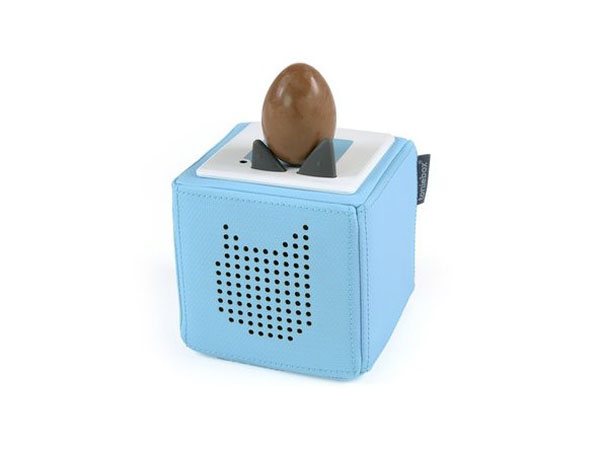

• Hôm nay không có chip NFC trong trứng trẻ em của chúng tôi – thật đáng buồn.

Bước 2:

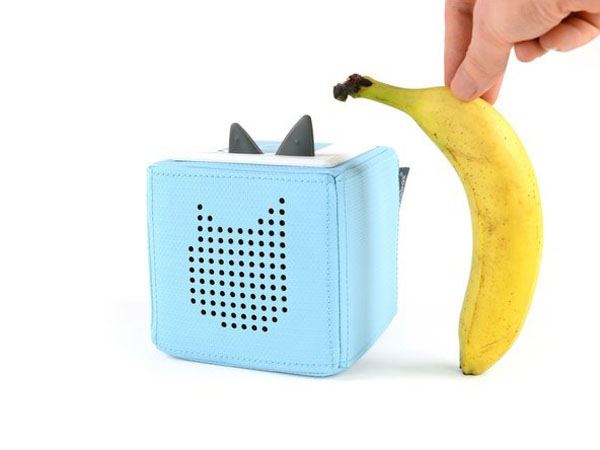

• Bởi vì chúng tôi đang thực hiện việc phân tích này ở Đức, chúng tôi sẽ sử dụng các shenanigans đo lường và đo lường thông thường và chỉ đơn giản là cung cấp cho bạn một quả chuối để cân.

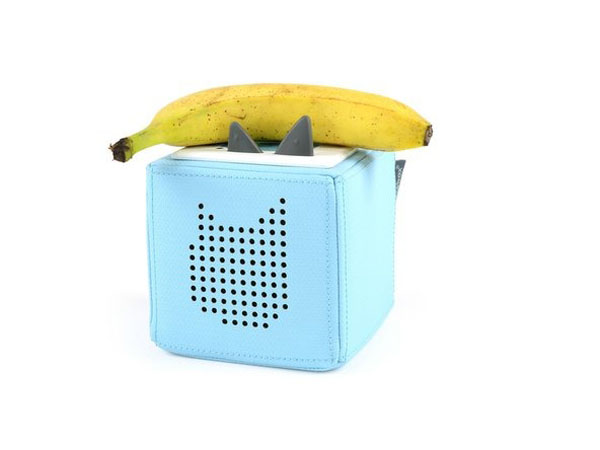

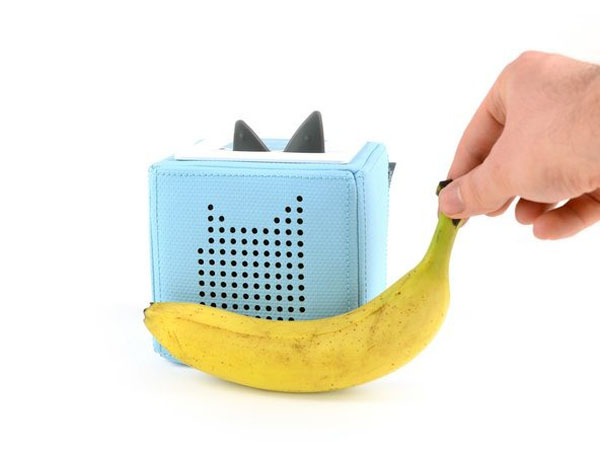

• Mỗi bên của khối này đo 3/4 quả chuối. (4,7 inch hoặc 12 inch theo nhà sản xuất, người rõ ràng không có điện thoại chuối.)
• Đặt chuối vào cảm biến NFC cũng không phát gì cả.

Bước 3:

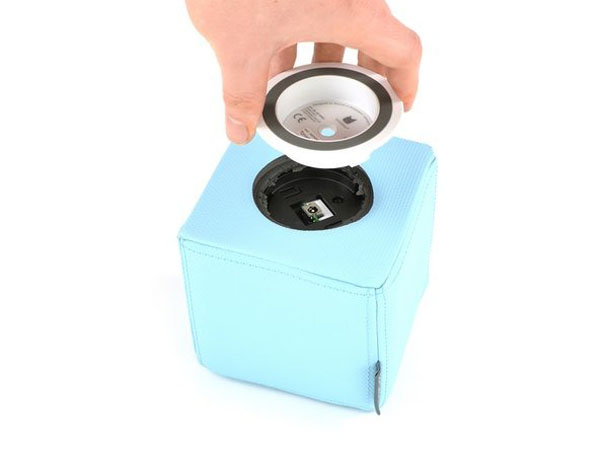

• Cái nắp ở phía dưới cứng đầu như cái lọ dưa chua. Nhưng này, chúng ta đã thấy các thủ tục mở cửa tồi tệ hơn nhiều! Bên cạnh đó, phần còn lại trông khá dễ dàng.

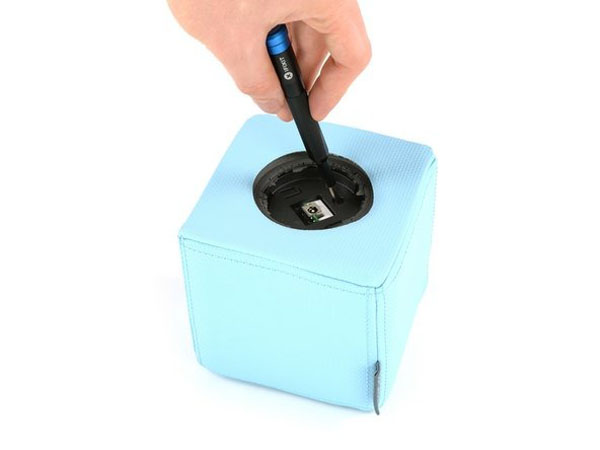

• Một ốc vít Phillips duy nhất giữ các bộ phận bên trong vỏ xốp. Chỉ là cách chúng tôi thích nó.

Bước 4:

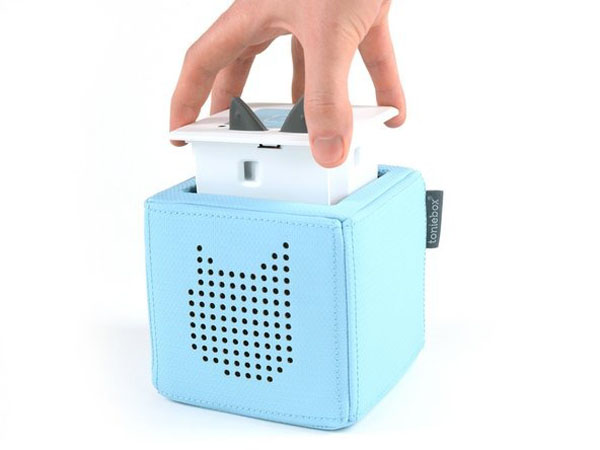

• Bây giờ cho “unboxing”.

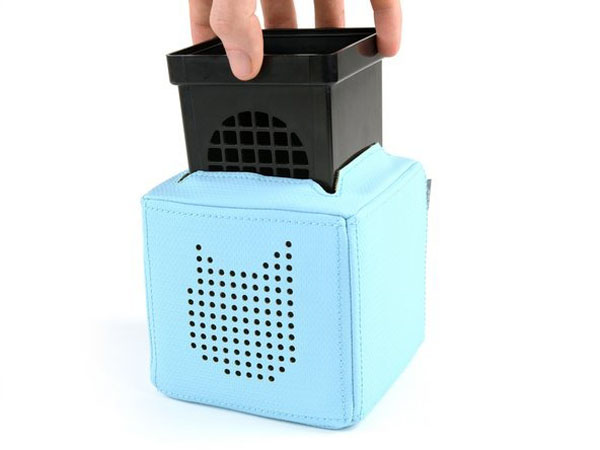

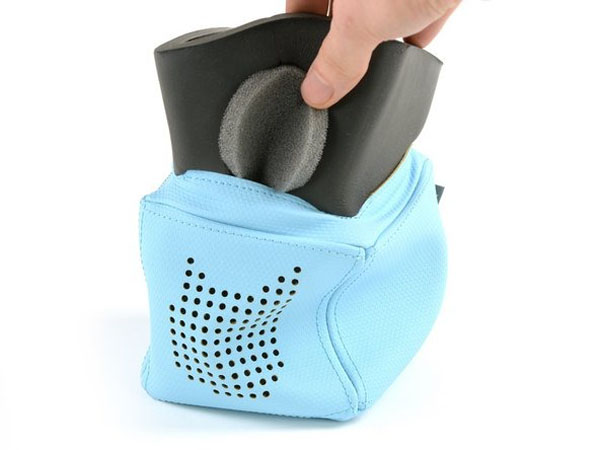

• Các thành phần chính nâng ngay ra khỏi hộp. Dễ dãi.
• Bao quanh nó là cái lồng màu đen này, do đó dễ dàng lấy ra và dường như chủ yếu phục vụ cho việc bảo vệ lòng.
• Các bọt bội có thể đi ra cuối cùng. Theo nhà sản xuất, nó được làm từ các loại vải bền vững.

Bước 5:

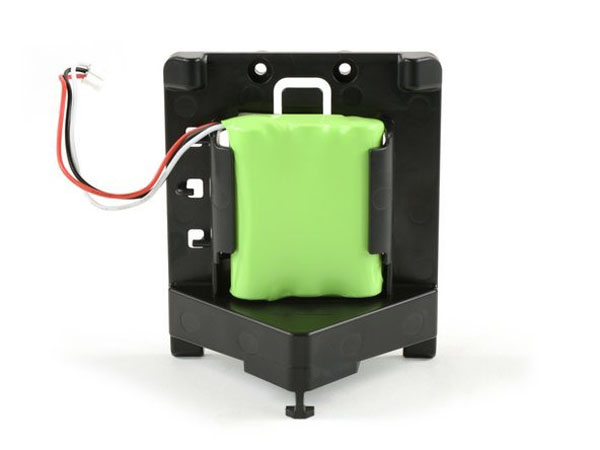

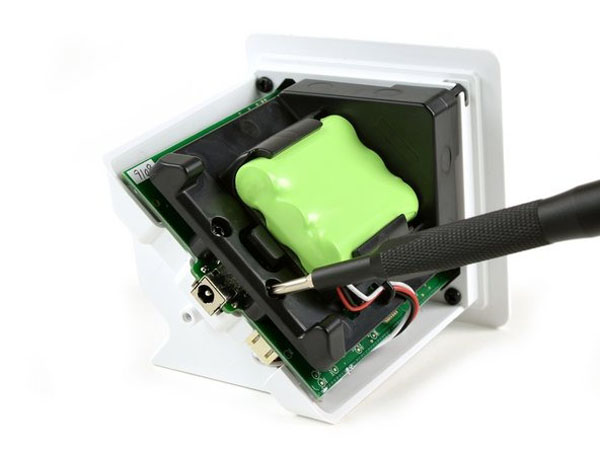

• Bộ pin và bo mạch chủ được bảo mật chỉ bằng hai ốc vít Phillips tiêu chuẩn.

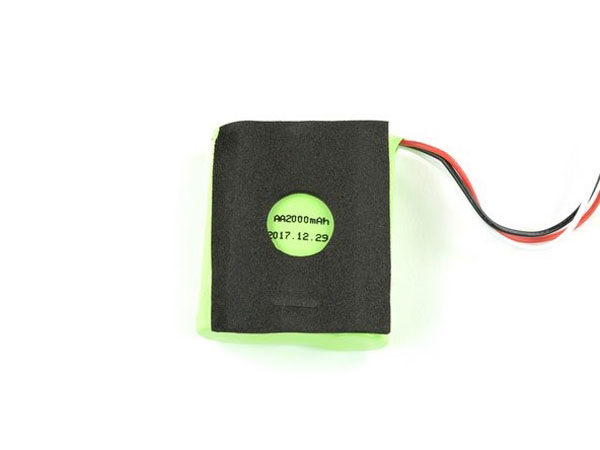

• Pin được đóng gói trong hai pin AA có dung lượng sạc 2.000 mAh.
• Nhà sản xuất tuyên bố đây là gói pin hydride kim loại niken (NiMH) – được chọn vì đây là công nghệ an toàn hơn so với lithium-ion và hầu như không có hiệu ứng bộ nhớ.

Bước 6:

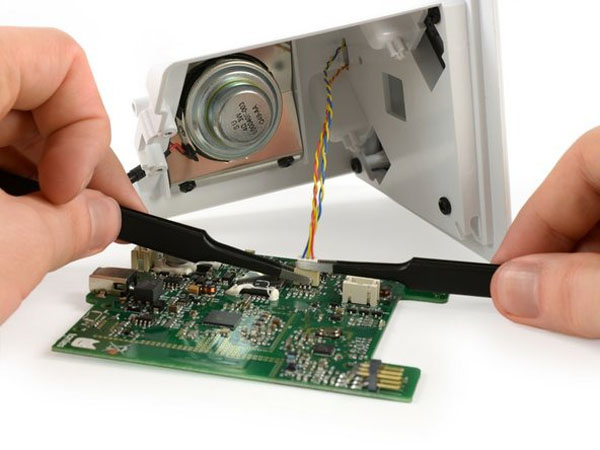

• Chúng ta sẽ xem xét bo mạch chủ đó ngay khi chúng ta rút dây cáp nhỏ cứng đầu.

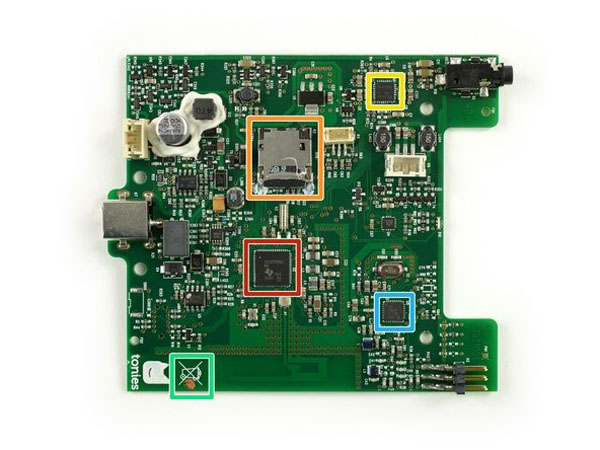

• Chúng ta hãy xem những gì tiếng ồn là về! Trên tàu chúng tôi tìm thấy:
  • Bộ vi điều khiển C3200R1M2 của Texas Cụdùng làm Bộ thu CPU và WLAN

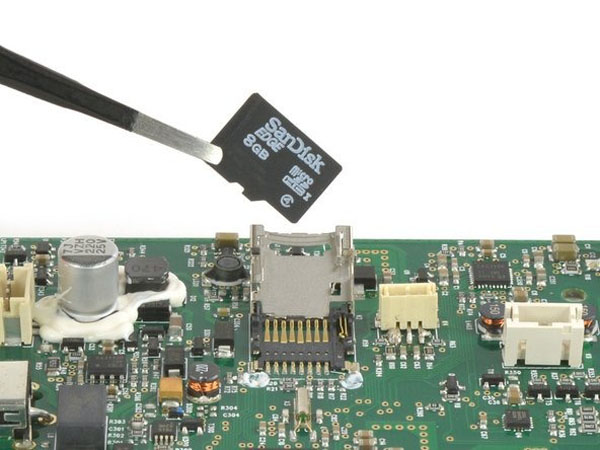

  • Thẻ MicroSD Sandisk Edge 8 GB được định dạng là Fat32
  • Một Texas Instruments TI DAC3100 7bi ANVS G4 điều khiển âm thanh
  • Một độc giả TRF7962A RFID để đọc các chip NFC từ Tonies
  • … Và một cảnh báo rằng thứ này không muốn đi vào thùng rác.

Bước 7:

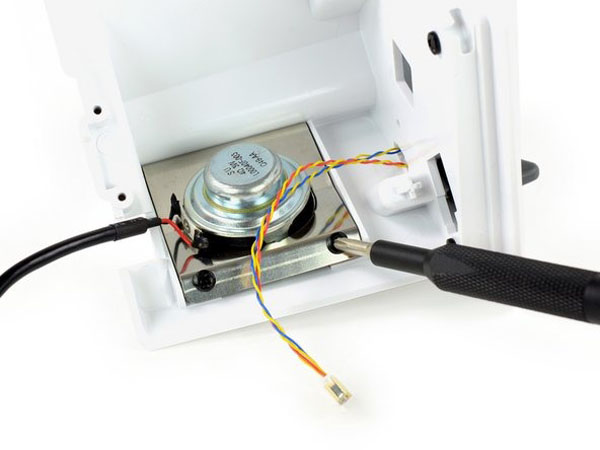

• Và bây giờ cho giọng hát của Toniebox hợp âmdây!

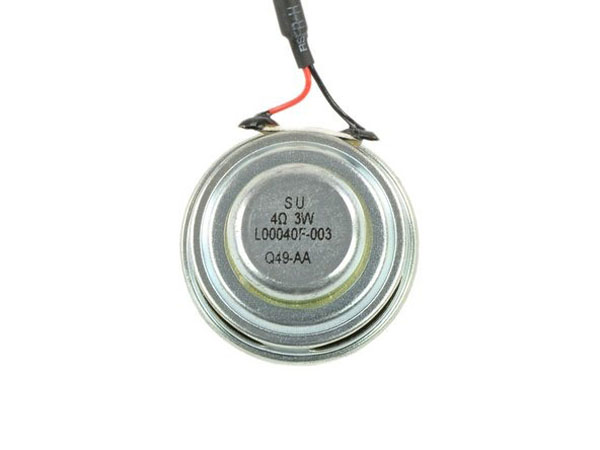

• Thông số kỹ thuật của loa: 4 Ω và 3 W. ‘Nuff nói.Rốt cuộc, chúng tôi không mong đợi phần cứng audiophile độ trung thực cao.
  • Trang chủ của nhà sản xuất cung cấp thêm một chút thông tin, bao gồm khả năng tải danh nghĩa và khả năng mang nhạc (3 W / 5 W) và loa phát ra phổ âm thanh từ 20 Hz đến 10 kHz.

Bước 8:

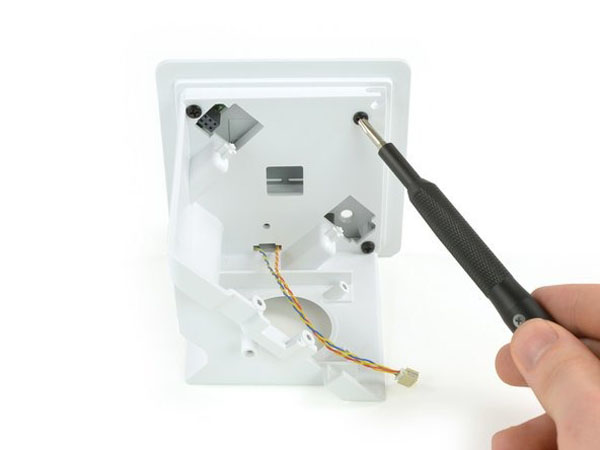

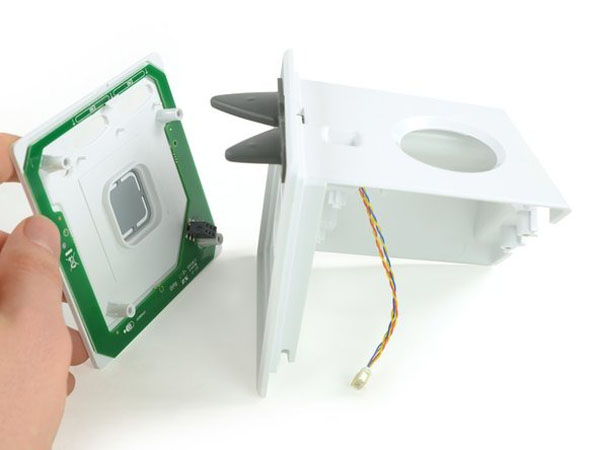

• Chỉ cần bốn ốc vít Phillips nữa, và chúng ta có thể tháo nắp.

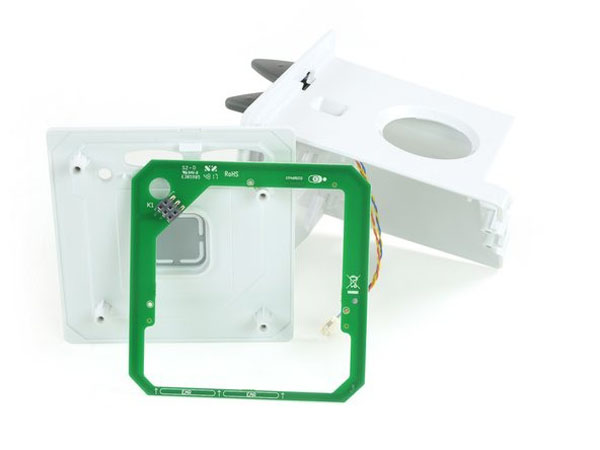

• Bên trong nắp, chúng tôi tìm thấy một PCB thứ hai, cái này chịu trách nhiệm cho kết nối NFC.
• Ngoại trừ một ổ cắm khác để kết nối với bo mạch chủ và một thùng rác khác (biểu tượng WEEE) , không có gì để xem ở đây.
• Không tìm thấy micro trên PCB hàng đầu cũng như bo mạch chủ. Điều này có nghĩa là Toniebox hoàn toàn không biết về môi trường xung quanh.

Bước 9:

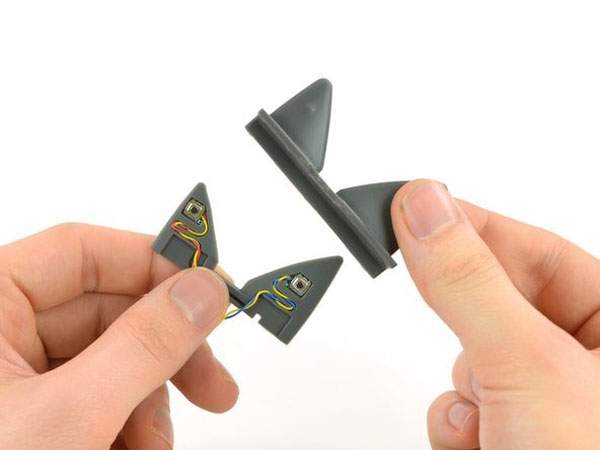

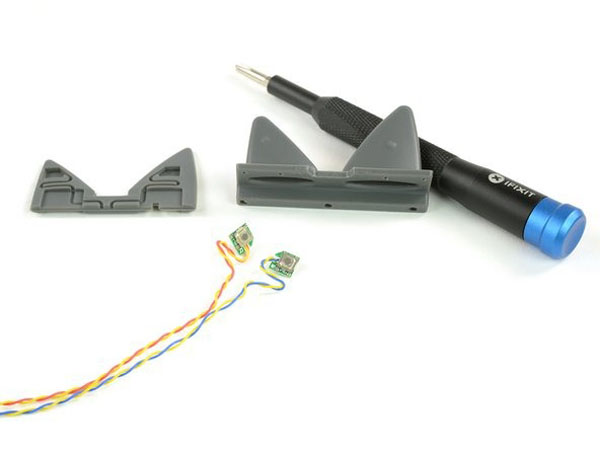

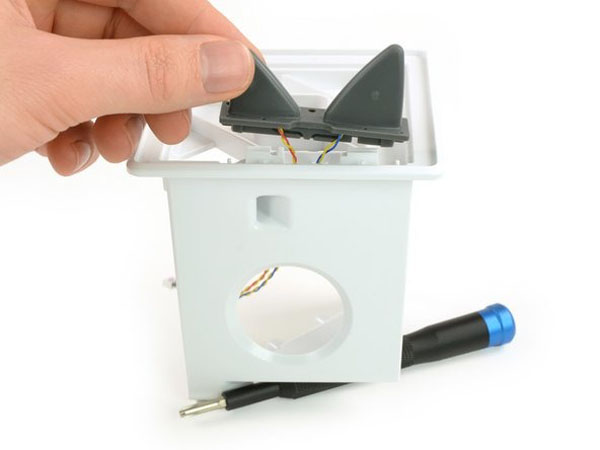

• Tiếp theo, chúng tôi kiểm tra các nút điều chỉnh âm lượng nằm ở tai của Toniebox.
• Loại bỏ lớp ngoài của tai, chúng tôi tìm thấy hai nút nhỏ.
• Vì các nút kết nối với bo mạch chủ thông qua phích cắm JST, chúng tôi không cần phải cắt dây .May mắn cho chúng tôi.

Bước 10:

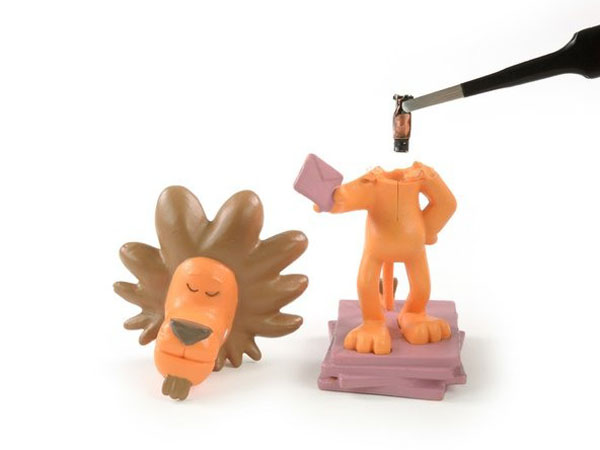

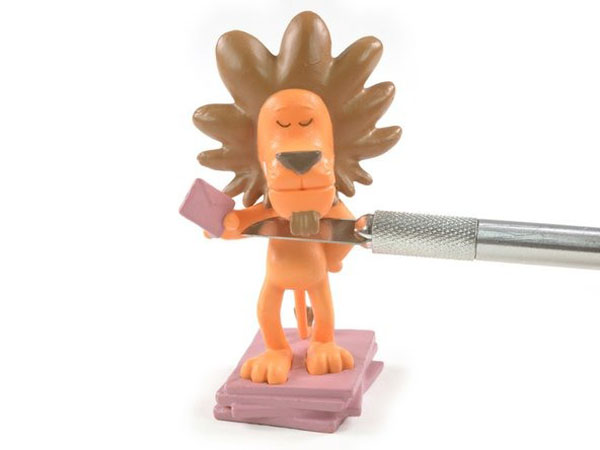

• Thưởng xé: Chúng tôi thực hiện một cuộc phẫu thuật nhỏ trên bức tượng sư tử và tìm thấy, như mong đợi, trên con chip NFC trong bụng anh ta.

Bước 11:

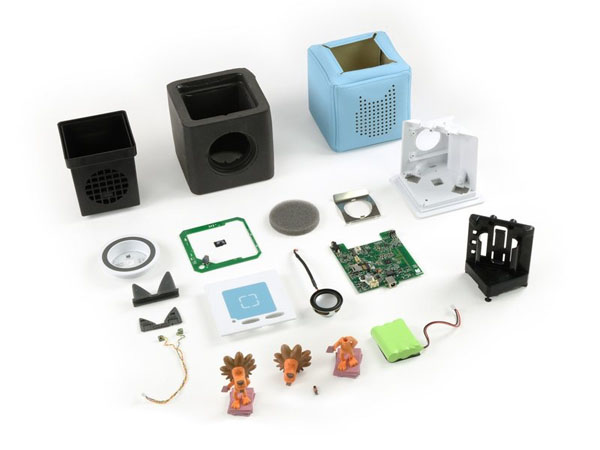

• Đó là tất cả mọi người! Chúng tôi hoàn toàn tắt Toniebox của chúng tôi, cắt con sư tử và trải mọi thứ trên bàn. Đây là kết quả của chúng tôi:
  • Tất cả các ốc vít là vít Phillips tiêu chuẩn và không có chất kết dính đã được sử dụng.
  • Hộp dễ dàng tháo rời và lắp ráp lại mà không làm hỏng bất kỳ dấu vết nào.
  • Do đó, bộ pin và bộ nhớ flash khá phổ biến và dễ thay đổi.
  • Nắp ở phía dưới được giữ bằng các kẹp nhựa, có thể bị vỡ nếu bạn mở hộp liên tục.
  • Một số phích cắm nằm trong ổ cắm khá chặt và có thể khó rút phích cắm mà không làm hỏng ổ cắm.
  • Giắc cắm tai nghe được hàn vào bo mạch chủ.
