Tổng quan về Video

Giới thiệu

Apple mở rộng hơn nữa bộ sưu tập thiết bị chuyên nghiệp của họ, lần này là với một bộ AirPods Pro. Dòng nụ không dây của Apple chắc chắn có đầy lịch sử trên teardown bảng sẽ của nó “pro” lặp đi lặp lại được bất kỳ khác nhau? Chúng tôi hy vọng Apple sẽ nâng điểm khả năng sửa chữa lên một chút ( không bao giờ là quá muộn để thay đổi ), nhưng chỉ một giọt nước mắt sẽ cho biết.

Tìm kiếm thêm? Xem kênh YouTube của chúng tôi  , kết bạn với chúng tôi trên  Instagram ,  Twitter hoặc  Facebook và đăng ký nhận bản tin của chúng tôi   để biết nội dung teardown độc quyền.

Nước mắt này không phải là một hướng dẫn sửa chữa. Để sửa chữa AirPods Pro của bạn, hãy sử dụng hướng dẫn dịch vụ của chúng tôi .

5/5 - (3 bình chọn)

CÓ THỂ BẠN CẦN DÙNG ĐẾN

MÃ GIẢM GIÁ 500K KHI MUA LAPTOP TẠI TIKI

Lấy mã ngay để được giảm đến 500k/sản phẩm từ 16tr. Áp dụng cho ngành hàng Laptop. Xem chi tiết

Hạn SD:

Đã có 36 lượt lấy mã

MÃ GIẢM GIÁ 9.9 TẠI NGUYỄN KIM GIẢM ĐẾN 700.000Đ

?ĐỒNG GIÁ 990.000VNĐ ?ĐỒNG GIÁ 1.990.000VNĐ Xem chi tiết

Hạn SD:

Đã có 45 lượt lấy mã

Giảm 1 Triệu đồng khi đặt iPhone 12 Pro trên Shopee bằng thiết bị Android hoặc iOS

Giảm ₫1tr Đơn Tối Thiểu ₫0 Mã áp dụng trên App cho 1 số sản phẩm iPhone 12 Pro, iPhone 12 Pro Max của shop Apple Flagship Store. Thiết bị Android, iOS Xem chi tiết

Hạn SD:

Đã có 28 lượt lấy mã

BUY MORE SAVE MORE – MUA HẾT MÌNH GIẢM HẾT HỒN TẠI NGUYỄN KIM

Mua Online trên Nguyễn Kim được giảm giá lên đến 400K cho hóa đơn trên 10 triệu. Hóa đơn từ 2tr được giảm ngay 50k. Nhanh tay nhận mã giảm giá ngay hôm nay! Xem chi tiết

Hạn SD:

Đã có 14 lượt lấy mã

HAPPY WEEKEND – DEAL XỊN CUỐI TUẦN

Mua online tại Nguyễn Kim được giảm giá 2tr5 cho ngành hàng điện tử. Giảm thêm 15% cho Điện thoại, giảm 75% cho Phụ kiện điện tử. Xem ngay! Xem chi tiết

Hạn SD:

Đã có 11 lượt lấy mã

Bước 1: AirPods Pro Teardown

  • Cùng với biệt danh “Pro” là một loạt các tính năng bổ sung:

  • Loại bỏ tiếng ồn chủ động, chế độ trong suốt

  • Micrô hướng vào trong cho bộ cân bằng thích ứng

  • Chip không dây Apple H1 được thiết kế tùy chỉnh với Bluetooth 5

  • Chống nước IPX4

  • Đối với tất cả những điều đó, mỗi AirPod Pro nặng hơn một phần ba so với phiên bản trước ở mức 0,19 oz (5,4 g).

  • Vỏ sạc cũng có độ dày đáng chú ý hơn ở mức 1,61 oz (45,6 g).

  • Không nhất thiết phải nặng hơn là một điều tồi tệ — những giọt nước mắt trên iPhone mới nhất của chúng tôi cho thấy một số thiết bị bị phồng nhẹ có thời lượng pin tăng lên tương ứng.

Bước 2:

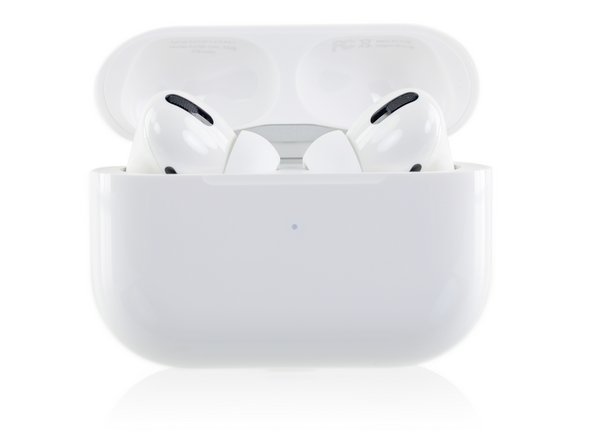

  • AirPods Pro đi kèm trong một hộp đựng kiểu chỉ nha khoa khác, mở ra để lộ hai ‘Pod hình tròn’ ra ngoài.

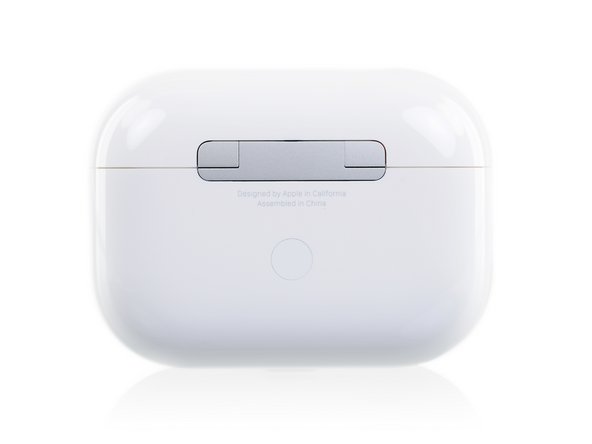

  • Xoay quanh trường hợp đó, chúng tôi tìm thấy một câu chuyện nguồn gốc tóm tắt và một nút ghép nối.

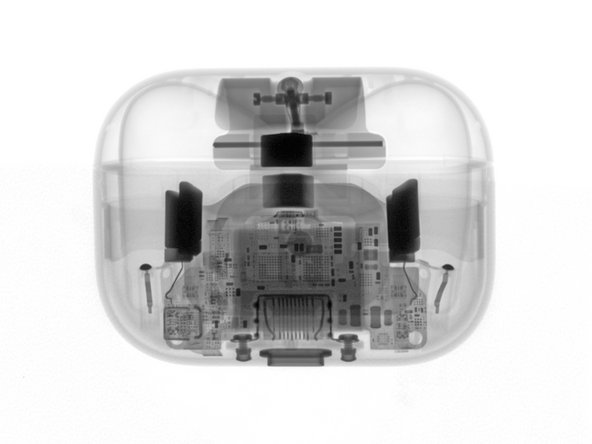

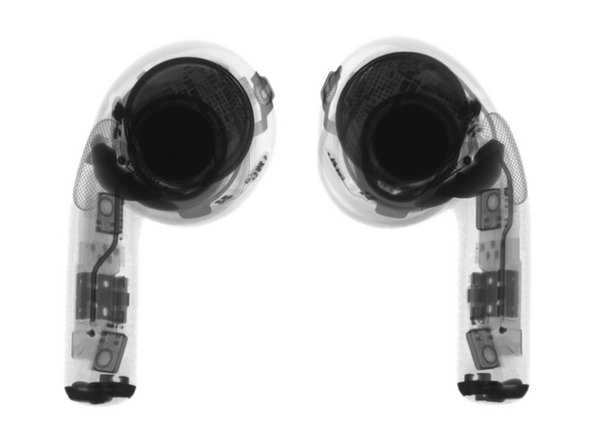

  • Chúng tôi đã từng gặp rắc rối trước đây, vì vậy chúng tôi sẽ để những người bạn được trang bị tia X của chúng tôi tại Creative Electron khám phá phần bên trong trước khi chúng tôi đi sâu vào.

Bước 3:

  • Link video mô tả ở bước này: https://ifixit-guide-objects.s3.amazonaws.com/igo/video/ifixit/1pml5hDWEIUp2sgU_MP4_1280.mp4
  • Nhưng khoan đã — vì đây là một thiết bị chuyên nghiệp, bạn bè của chúng tôi đã cho nó một phương pháp điều trị bằng tia X chuyên nghiệp. Hãy xem video 360 ° tuyệt vời này!

  • Những thứ mà những chiếc AirPods này có thể hóa trang cho Halloween:

  • Jetpack

  • Hệ thống hỗ trợ sự sống của phi hành gia

  • Cơn ác mộng tồi tệ nhất của một kỹ sư nước mắt

Bước 4:

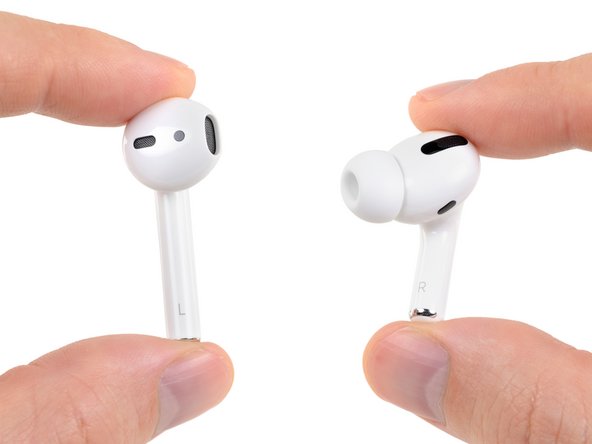

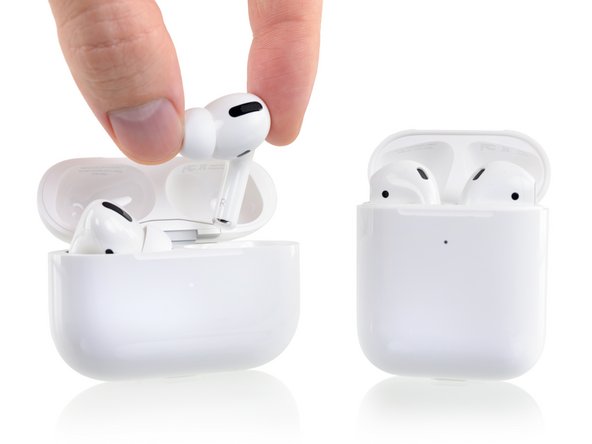

  • Thời gian cho một cuộc thách thức! Những gì “Pro” mang lại cho bảng?

  • Các đầu mút silicon có thể thay thế để cách ly tiếng ồn chuyên nghiệp và nâng cao độ vừa vặn.

  • Một thân hình mập mạp, ngắn và có tư thế chuyên nghiệp và hộp sạc nhỏ tương tự.

  • Đã thêm lưới lưới cấp độ chuyên nghiệp để cân bằng áp suất.

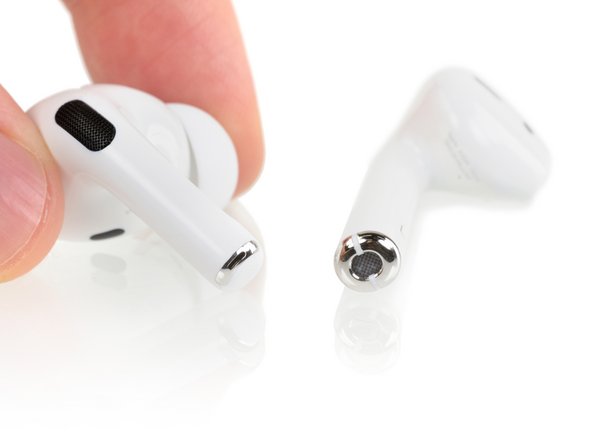

  • Lưới micrô dưới cùng thu nhỏ lại và tự nghiêng ra khỏi mép để ghi âm giọng nói và cuộc gọi điện thoại chuyên nghiệp.

Bước 5:

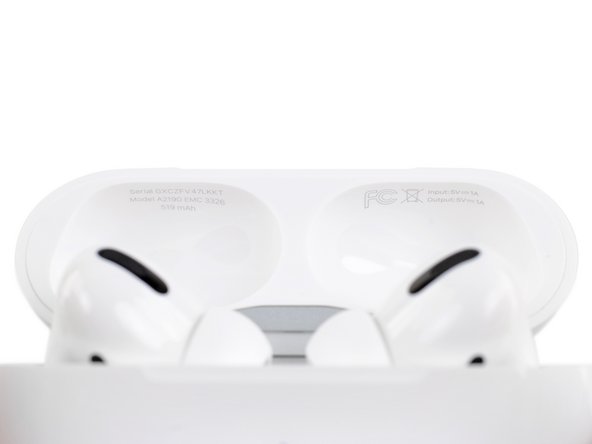

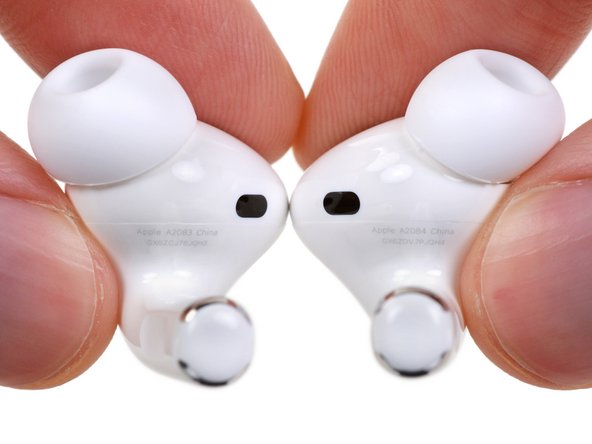

  • Chúng tôi nhận ra một mô hình trường hợp number- mới A2190 -while các “búp” được đánh dấu A2083 và A2084 tương ứng.

  • Ngoài ra còn có biểu tượng câu chuyện “không có rác”, có nghĩa là (a) sản phẩm này không phải là rác hoặc (b) sản phẩm này không bị vứt vào thùng rác.

  • Gợi ý: đó là “b” —và có lẽ cũng là “a”, nhưng chỉ khi pin có thể được thay thế trong một vài năm khi chúng hết.

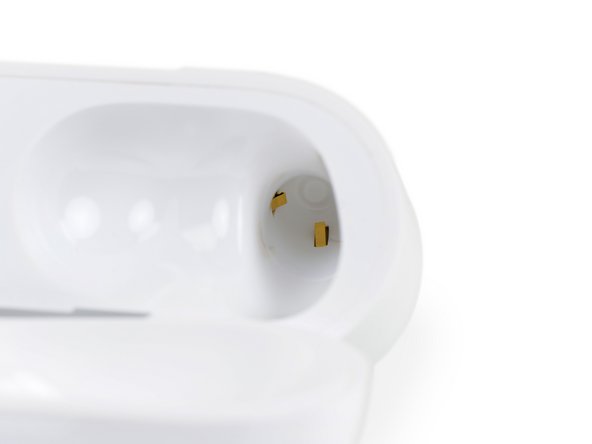

  • Ở dưới cùng của thùng, chúng tôi có tiếp điểm – tiếp điểm lò xo để sạc, nghĩa là.

  • Liệu những chiếc Pro ‘Pod này có dễ sửa chữa hoặc tái chế hơn các đối tác nghiệp dư của chúng không? Hãy tin tưởng chúng tôi, chúng tôi cũng rất vui khi được tìm hiểu về bạn.

Bước 6:

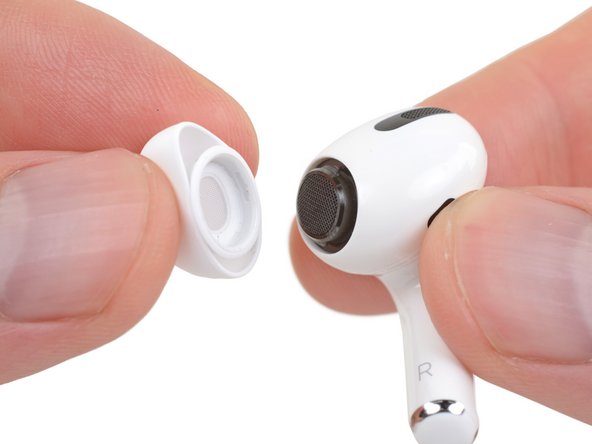

  • Điều đầu tiên trước tiên — hãy thay thế một thành phần có thể thay thế công khai! Các đầu chụp tai bằng silicon bật ra và bật lại với một cú nhấp chuột thỏa mãn.

  • Hầu hết các đầu mút silicon đều trượt qua một rãnh ở bên ngoài tai nghe. Thiết kế của Apple sử dụng một số kỹ thuật lạ mắt và (thật bất ngờ!) Không tương thích với bất kỳ đầu tip silicone điển hình nào.

  • Điều đó có nghĩa là bạn sẽ không thể sử dụng các mẹo hậu mãi yêu thích của mình với những thứ này, nhưng ít nhất Apple đã thực hiện các mẹo thay thế chính thức của họ chỉ 4 đô la khi mẹo của bạn bị rách hoặc bị mất.

  • Nhiều như chúng tôi thích các bộ phận tiêu chuẩn, những mẹo lạ mắt này mang lại lợi ích là độ mở lớn hơn cho âm thanh so với những gì chúng tôi thường thấy trong tai nghe.

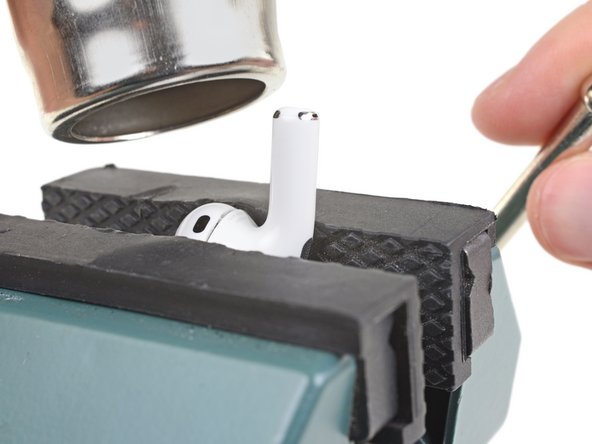

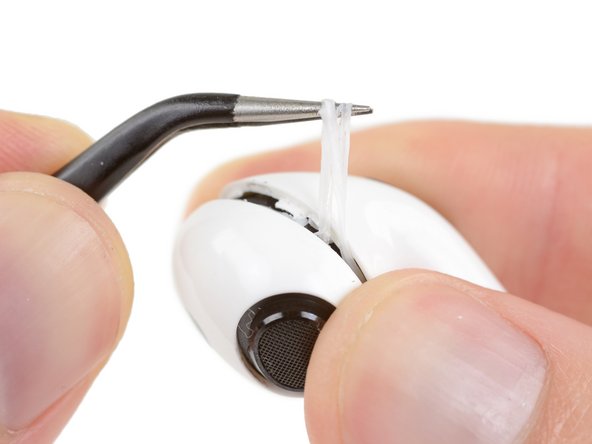

  • Bây giờ, silicone mềm đã hết cách rồi, đã đến lúc phải đưa ra những khẩu súng lớn (nhiệt). Chúng tôi không muốn trở nên quá tự tin, nhưng chúng tôi nghĩ rằng chúng ta đều biết những gì chúng tôi về để có được vào …

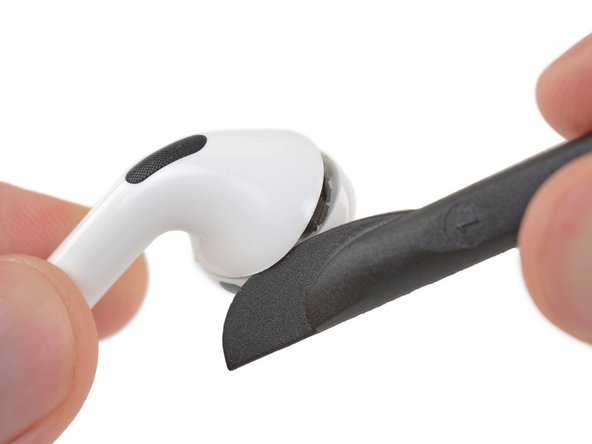

  • Một chút áp lực từ tấm che đáng tin cậy sẽ mở ra con dấu xung quanh đầu của AirPod, và chiếc bánh kẹp dây của chúng tôi sẽ giúp Pod mở ra thêm một chút.

  • Điều này chắc chắn trông dễ dàng hơn trong video sản phẩm .

Bước 7:

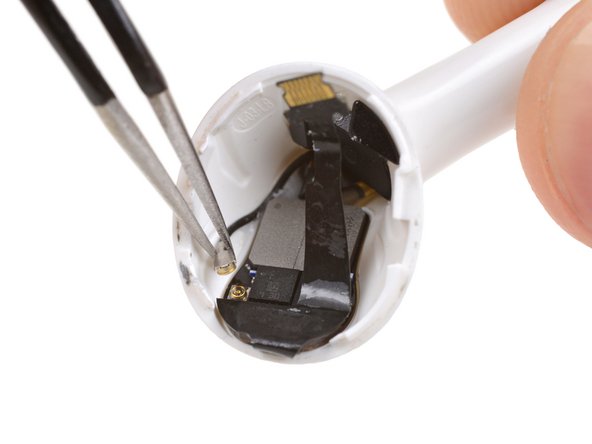

  • Điều đầu tiên chúng ta phát hiện bên trong là … keo. (Chúng tôi không thực sự ngạc nhiên, nhưng luôn là một người thất vọng.)

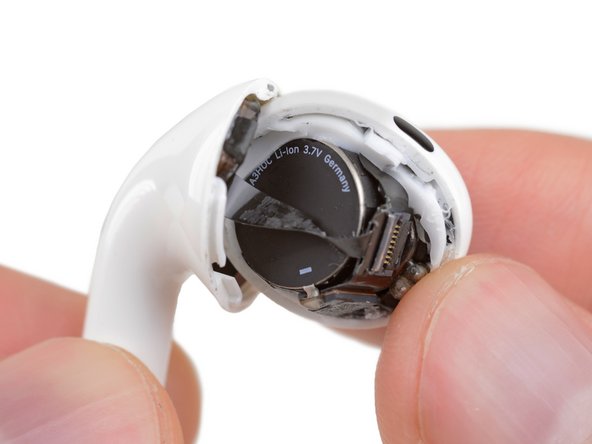

  • Điều thứ hai mà chúng tôi phát hiện là — chờ đã, cái gì? Một pin di động nút ? Bây giờ đó là một bất ngờ thực sự .

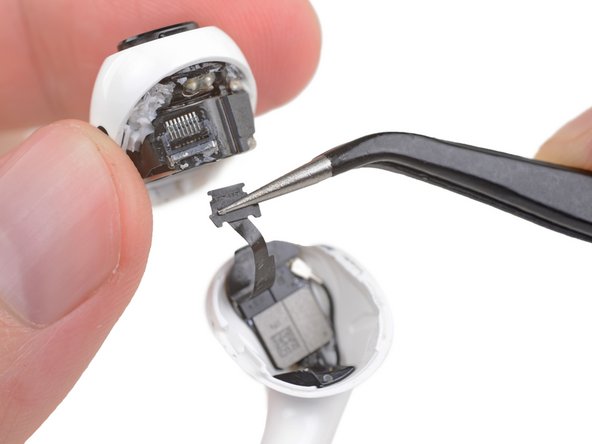

  • Một điểm nhấn khác: cáp ruy-băng kết nối thân với phần trong tai có một chút chùng hơn có chủ ý và một đầu nối ZIF nhỏ có thể tháo rời.

  • Đầu nối có một lớp keo nhẹ, và việc tách cáp một cách an toàn là một công việc vô cùng tinh tế. Chúng ta có theo kịp nó không? Vâng chúng tôi.

  • Đó là thời điểm trong quá trình  nhỏ của chúng tôi, chiếc AirPod này đã phát ra một tiếng hét nhỏ – hơi tiếc một chút , nếu bạn muốn. Chúng tôi không nói rằng những thứ này bị ma ám, nhưng nhóm video của chúng tôi đã trải qua điều gì đó tương tự trong quá trình tháo gỡ và họ đã ghi lại, vì vậy đó không chỉ là trí tưởng tượng của chúng tôi!

  • Có khả năng là một cái gì đó chúng tôi đang làm trong quá trình tháo rời đang làm quá tải một cách tạm thời trình điều khiển loa bằng cách nào đó. Mặc dù vậy, những suy nghĩ lý trí sang một bên, những thứ này bị ám ảnh.

  • Bây giờ, hãy quay lại với cục pin đó …

Bước 8:

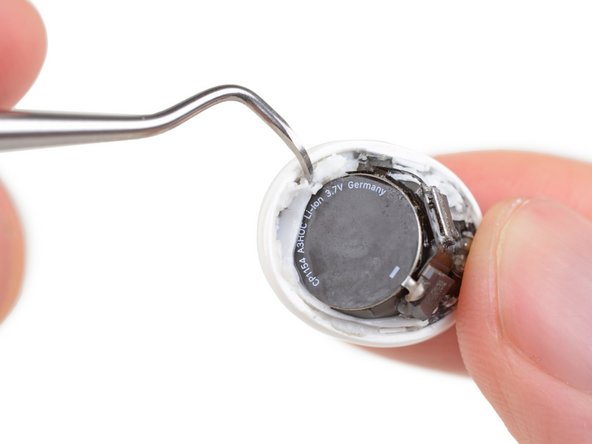

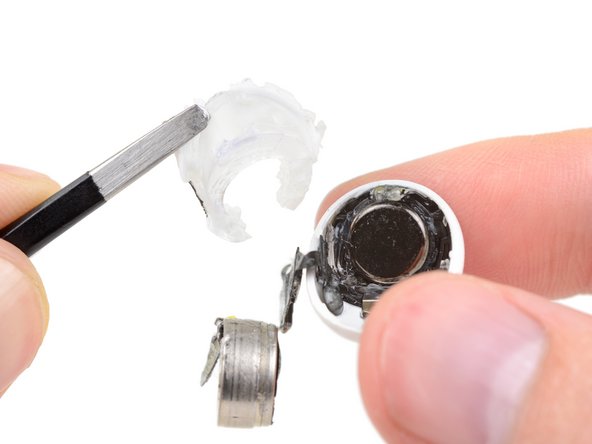

  • Giữa chúng tôi và pin (nhạy cảm với nhiệt) là một hào bằng chất kết dính màu trắng, cao su, chịu được cồn. Không còn lựa chọn nào khác, chúng tôi cẩn thận bắt đầu khai quật thủ công.

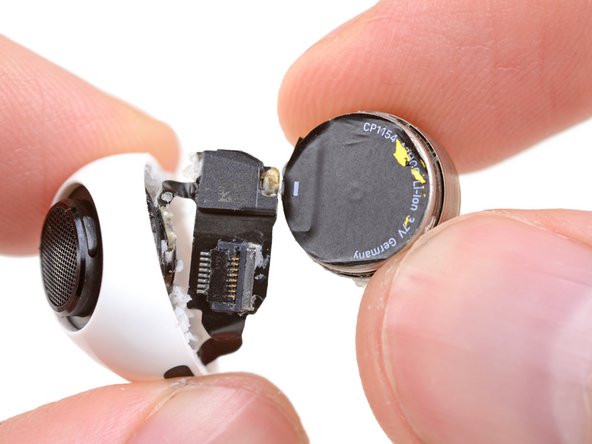

  • Chọn xung quanh quả bom nhỏ này là cái mà bạn gọi là EOP (Cổ sinh vật chất nổ). Chà, được rồi, chúng tôi có thể là những người duy nhất gọi nó như vậy .

  • Pin được buộc bởi một hàn cáp nên mặc dù bạn có thể có được với nó, nó vẫn không dễ dàng thay thế vào thời điểm này.

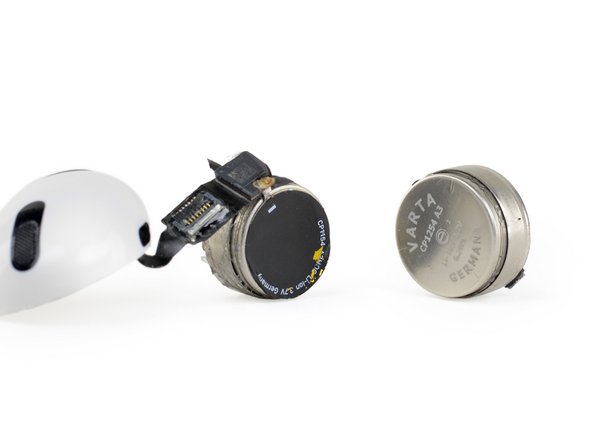

  • Này, đợi đã, cái này trông quen thuộc — đây có thể là loại pin mà chúng tôi đã tìm thấy trong Galaxy Buds ?

  • Cả hai đều là các tế bào nút lithium-ion do Đức sản xuất, chạy ở 3,7 V — nhưng pin của Galaxy Buds (lớn hơn một chút) ghi là CP1254, trong khi pin trong AirPods Pro được dán nhãn CP1154.

  • Về mặt vật lý, CP1154 có khối lượng ít hơn 14% so với CP1254 200 mWh. Với sức mạnh của toán học, chúng tôi ước tính rằng pin này chứa ~ 168 mWh.

  • Cập nhật Teardown: sau một thời gian thực hành nhiều hơn với ô bí ẩn này, chúng tôi đã bóc tất cả các nhãn dán goopy và tìm thấy một xếp hạng Wh nhỏ ! Chúng tôi đã không đi quá xa so với dự đoán của mình — pin được đánh giá chính thức ở mức 0,16 Wh.

  • Đây là một sự thúc đẩy lớn từ pin hình trụ 93 mWh trong AirPods 2 và gần hơn với sản phẩm chuyên nghiệp của nó, PowerBeats Pro

Bước 9:

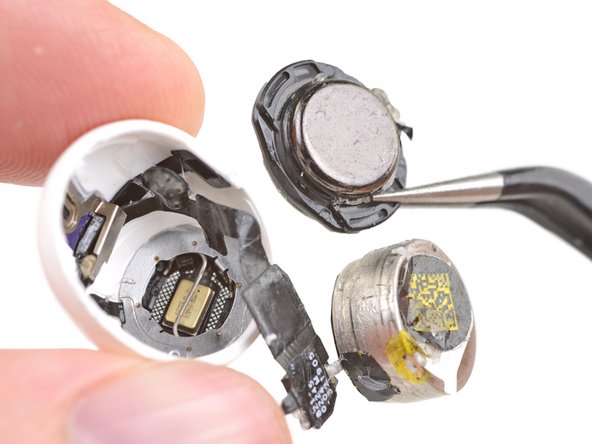

  • Với cục pin lủng lẳng sang một bên, chúng tôi tiếp tục đào. Nẹp nhựa trong này đã giữ cho trình điều khiển ở đúng vị trí, cho đến khi chúng tôi kéo nó quá mạnh.

  • Tiếp theo, ngôi sao của ‘Pod này — trình điều khiển (tương đối) lớn, nhô ra để cho chúng ta nhìn thấy micrô lắng nghe bên trong tai của bạn.

  • Apple sử dụng micrô này để chủ động điều chỉnh mức độ của bất kỳ nội dung nào bạn đang nghe (như trong HomePod ) và để xác định xem các mẹo của bạn có vừa vặn hay không.

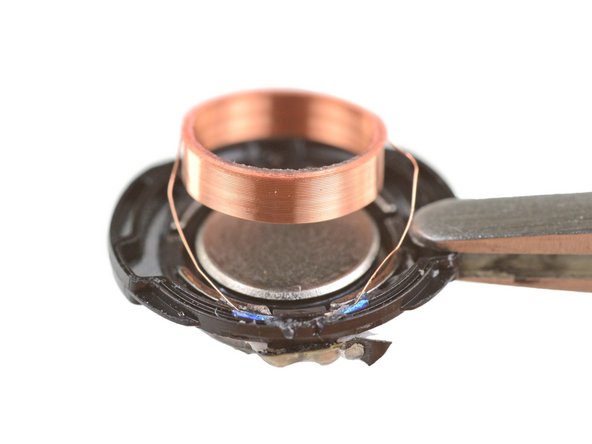

  • Người lái xe này có thể được gọi là người lái xe, nhưng người thực sự lái xe thực sự là cuộn dây giọng nói .

  • Về nguyên tắc, chúng hoạt động giống như bất kỳ loa nào khác. Dòng điện tạo ra một trường điện từ trong cuộn dây, làm di chuyển hình nón loa để bơm những nhịp đập bệnh hoạn đó vào tai bạn. Nó cũng tạo ra ” chống ồn ” để loại bỏ mọi tiếng ồn xung quanh chống bệnh tật.

Bước 10:

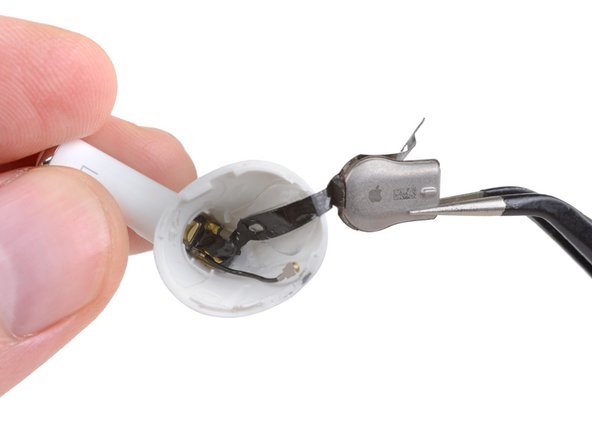

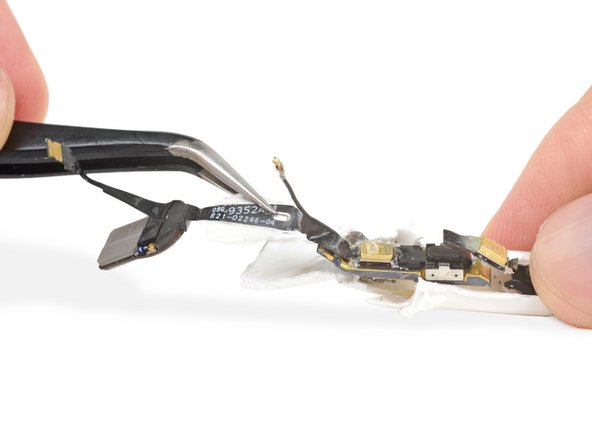

  • Quay lại phần đuôi của AirPod, chúng tôi ngắt kết nối một đầu nối đồng trục nhỏ dễ thương và gỡ rối SiP tùy chỉnh của Apple, nơi chứa H1 và các chip khác.

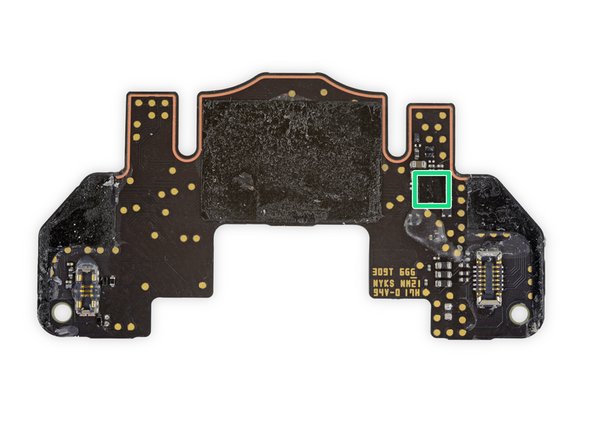

  • Bo mạch nhỏ này thậm chí còn nhỏ hơn những gì chúng tôi tìm thấy lần trước và có lẽ đã cung cấp cho Apple nhiều không gian hơn trong AirPods Pro so với AirPods tiêu chuẩn.

  • Cố gắng hết sức có thể, chúng tôi không thể cạy ra gói này — chúng tôi sẽ phải khiến Apple nghe lời họ rằng nó chỉ là silicon trong đó chứ không phải một dạng ma thuật nào đó.

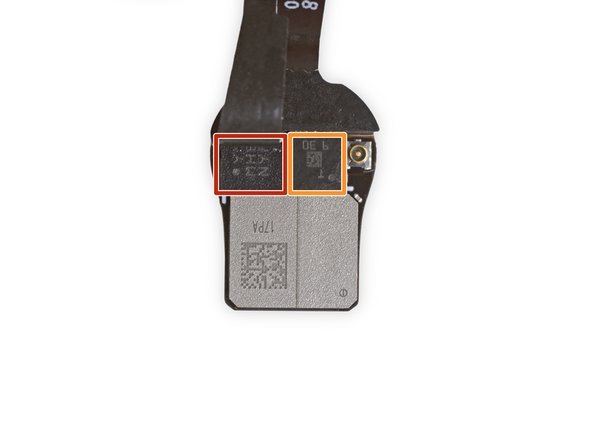

  • Cập nhật —cảm ơn cộng đồng tuyệt vời, chúng tôi hiện có một số phỏng đoán khá tốt về những con chip này là gì:

  • Nhiều khả năng là Bosch IMU (Đơn vị đo quán tính), hỗ trợ với tính năng Âm thanh không gian của Apple

  • Rất có thể là một máy đo gia tốc STMicroelectronics, giúp phát hiện giọng nói và loại bỏ tiếng ồn

Bước 11:

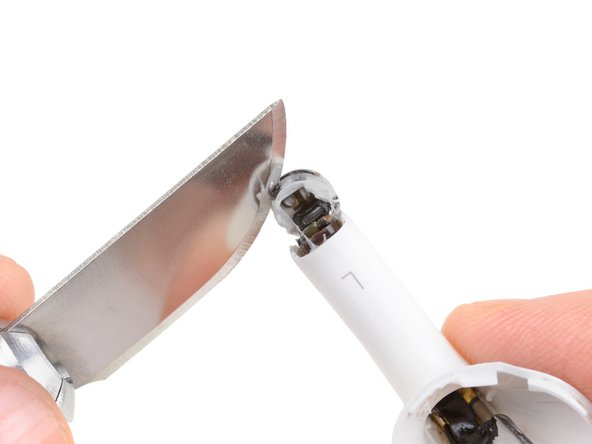

  • Chúng tôi thực hiện một nỗ lực thân thiện cuối cùng để vào bên trong thân cây thông qua nắp ở phía dưới.

  • Cạy đường may tháo nắp tương đối dễ dàng, nhưng không có cách nào để tất cả những gì còn lại có thể thoát qua đây.

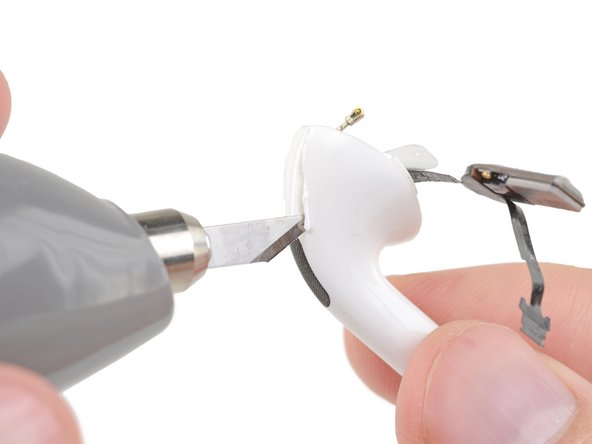

  • Sau quá trình tháo gỡ tỉ mỉ, chúng tôi đã hoàn thành tốt đẹp — và tiếp cận máy cắt siêu âm.

  • May mắn thay, hệ thống bảo vệ chống tiếng ồn của ‘Pod không cản trở hoạt động âm thanh của chúng tôi.

  • Liệu tất cả những cuộc tàn sát này có thực sự cần thiết, khi chúng ta có những bức ảnh X-quang đẹp đẽ như vậy? Đúng. Vâng, đúng vậy.

Bước 12:

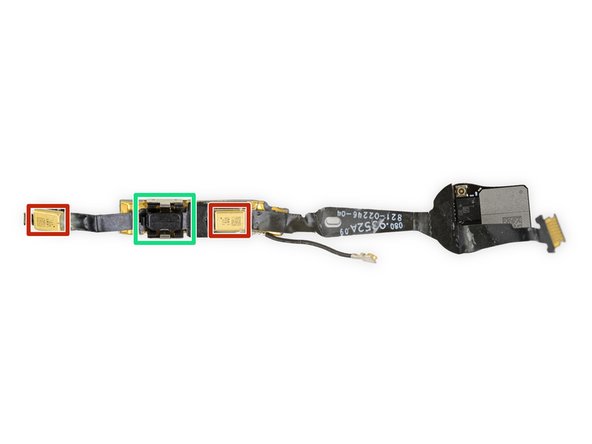

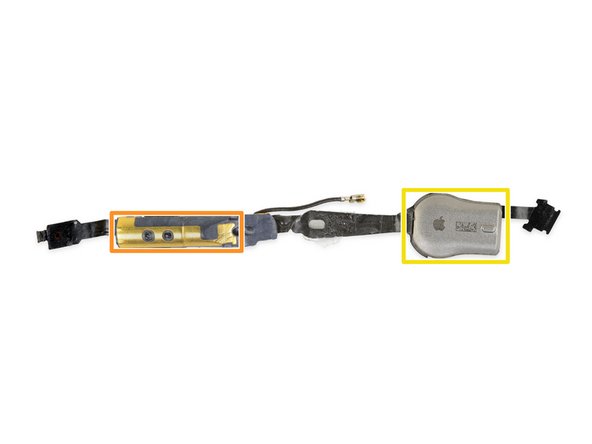

  • Mục nhập bắt buộc của chúng tôi được đền đáp! Khi lớp nhựa bị loại bỏ, mọi thứ bên trong thân cây sẽ chảy ra trong một sợi mì dài. Bên trong, chúng tôi tìm thấy:

  • Một vài micro vàng

  • Một số phần cứng ăng-ten mạ vàng

  • Vẫn treo ở trên cùng, gói chip ưa thích đó nơi H1 ngủ

  • Một hình chữ nhật màu đen bí ẩn được bao quanh bởi các giá đỡ kim loại — đây có thể là cảm biến lực mới ? Nếu vậy, đó có thể là một cảm biến điện dung ghi lại các lần chạm ngón tay hoặc một cảm biến đo sức căng siêu nhỏ cảm nhận các lần bóp.

Bước 13:

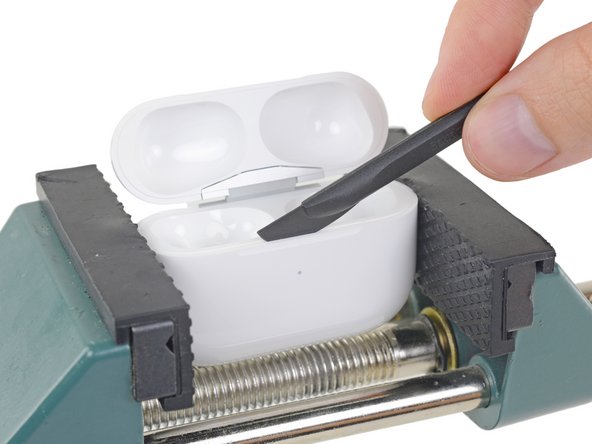

  • Với ‘Pod in piece, chúng tôi lại lấy miếng dán ra để mở bao da.

  • Chúng tôi phải làm biến dạng trường hợp khá nặng để có được Bàn Chân cạy cửa, nhưng có vẻ như không có thiệt hại vĩnh viễn nào được thực hiện.

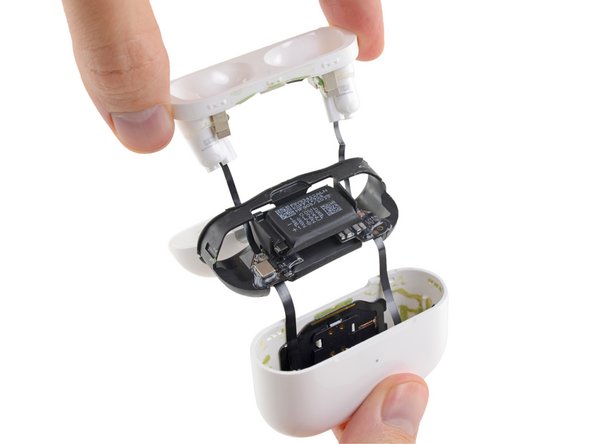

  • Với đòn bẩy phù hợp, và áp dụng sức mạnh phù hợp, keo ẩn sẽ nhường đường và các quân bên trong biến thành tiền đạo.

  • … bao gồm cả pin, điều này tỏ ra khó tháo gỡ hơn lần trước .

  • Tất cả đều hơi liên kết với nhau, nhưng cho đến nay phần này không quá tệ – miễn là bạn biết kỹ thuật bí mật.

Bước 14:

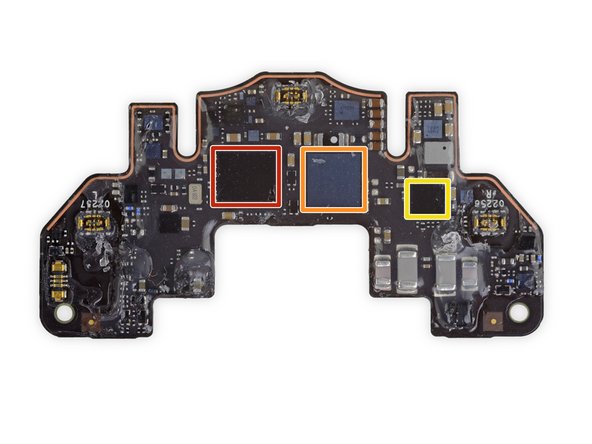

  • Cuối cùng, một số chip mà chúng ta có thể chìm sâu vào răng:

  • STMicroelectronics STM32L476MG 32-Bit ARM Vi điều khiển

  • Mô-đun sạc không dây Broadcom BCM59356

  • (Cả hai điều trên cũng được tìm thấy trong hộp AirPods thế hệ thứ hai )

  • Bộ sạc pin Texas Instruments BQ25116A

  • NXP 610A3B KN3308, có thể là IC sạc

Bước 15:

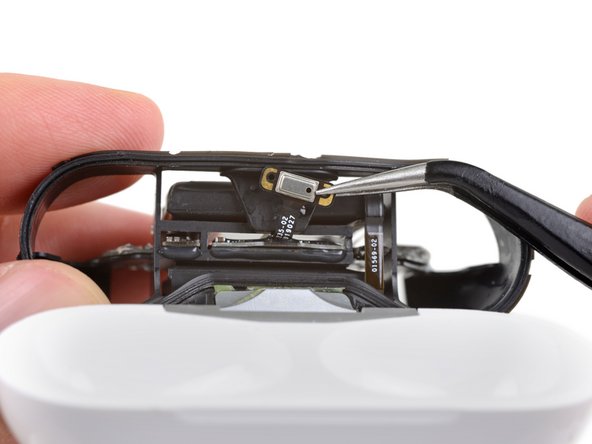

  • Anh chàng màu bạc nhỏ này sống ở gần phía trên cùng, ngay giữa các túi sạc cho ‘Pod. Cái này để làm gì? Nó trông hơi giống một chiếc micrô.

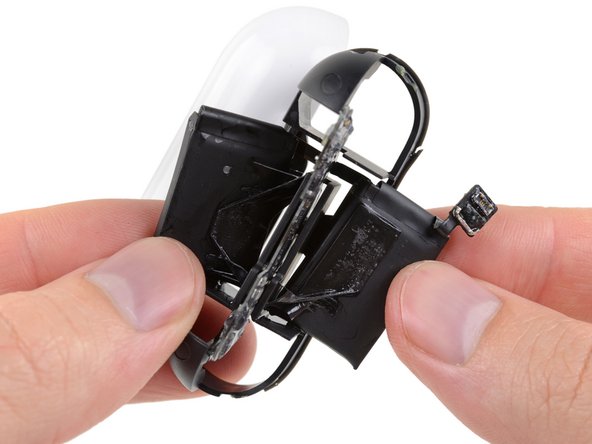

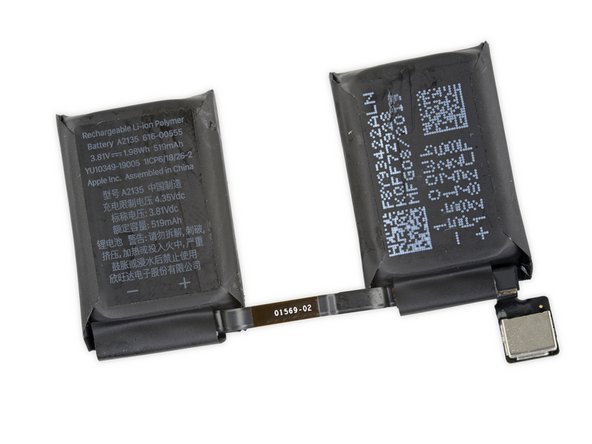

  • Có phải chúng ta đã nói “pin” trước đây? Hãy chế tạo pin — hai trong số chúng! Hoặc hai ô ở bất kỳ tỷ lệ nào.

  • Ở 1,98 Wh, pin Pro có thể uốn dẻo chắc chắn trên pin của trường hợp một cell 1,52 Wh nghiệp dư của AirPod 2 , cũng như vỏ của Galaxy Bud 1,03 Wh .

  • PSBTW, cổng Lightning thực sự vẫn là mô-đun — về mặt lý thuyết có thể thay thế nếu nó bị hỏng, nếu bạn có thể tìm kiếm một vật thay thế.

Bước 16:

  • Trong một tuyên bố thẳng thắn đáng ngạc nhiên, Apple rõ ràng đã xác nhận rằng những chiếc Pro ‘Pod này không thể sửa chữa, chỉ có thể thay thế và không tốt hơn về mặt này so với các phiên bản trước đó.

  • Chúng tôi không thể tin rằng chúng tôi đang nói điều này, nhưng chúng tôi có xu hướng không đồng ý về phần thứ hai — những phần này có thể có khả năng sửa chữa được một chút .

  • Nếu không phải vì tuyên bố của Apple, chúng tôi có thể đoán họ đã lên kế hoạch sửa chữa những thứ này bằng cách thay thế phần trong tai của ‘Pod (pin + trình điều khiển + ráy tai cũ nát) và sử dụng lại thân gốc — bao gồm SiP, ăng-ten, micrô và cảm biến ép. Nó không nhiều, nhưng nó là một cái gì đó!

  • Điều đó nói rằng, vẫn không có cách nào tốt để lắp ráp lại một cách hoàn hảo ‘Pod đã tháo dỡ, trừ khi bạn tình cờ làm việc trong dây chuyền lắp ráp AirPod tại nhà máy.

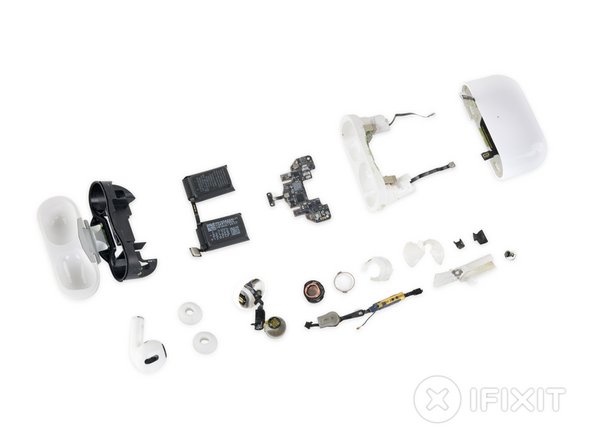

  • Với tất cả những điều đó, chúng tôi có một số điểm về khả năng sửa chữa sẽ không làm bạn ngạc nhiên.
