Hai năm đã trôi qua kể từ lần gặp gỡ cuối cùng của chúng tôi với Apple TV. Hôm nay trên bảng phân tích của chúng tôi, chúng tôi có một chiếc Apple TV 4K mới sáng bóng được cắm thẳng từ các vườn công nghệ của Cupertino. Vậy chúng ta phải làm gì với thiết bị phát trực tuyến 4K HDR đầu tiên của Apple? Binge-watch Stranger Things? Chúng tôi chắc chắn đã nghĩ về nó, nhưng không, chúng tôi đang xé cái mút này ra!

Bạn có muốn xem những gì chúng tôi đã làm? Theo dõi chúng tôi trên Facebook , Twitter và Instagram để cập nhật tất cả mọi thứ về sửa chữa!

Sự cố này không phải là một hướng dẫn sửa chữa. Để sửa chữa Apple TV 4K của bạn, hãy sử dụng hướng dẫn sử dụng dịch vụ của chúng tôi .

Bước 1:

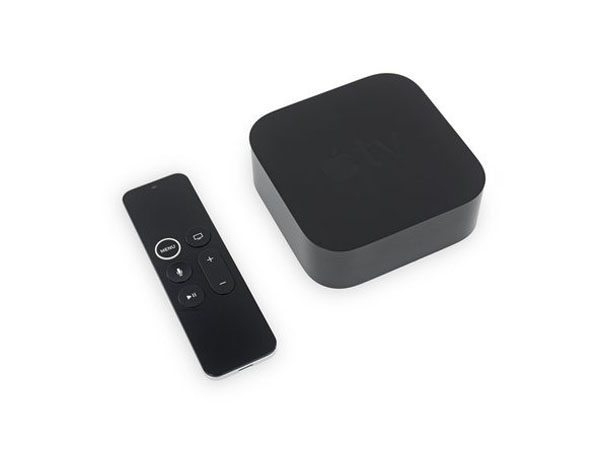

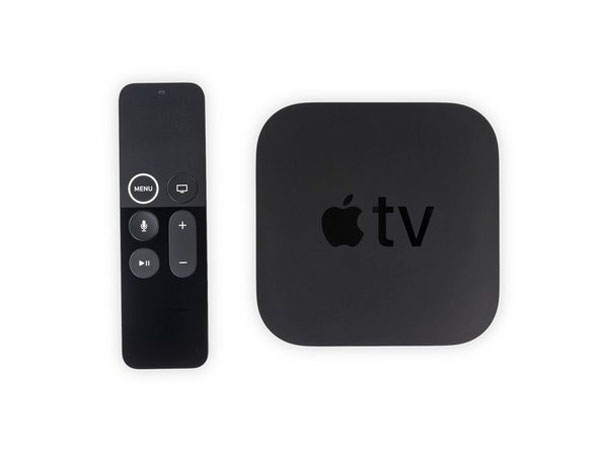

  • Chúng ta đều biết chiếc obelisk nhỏ màu đen này đang đóng gói một số miếng 4K nghiêm trọng, nhưng hãy xem những gì mới trong Apple TV được tân trang này:

    • Chip 64 bit Apple A10X Fusion

    • Gigabit Ethernet, Wi-Fi 802.11ac, Bluetooth 5.0, bộ thu IR và HDMI 2.0a

  • … và trong điều khiển từ xa:

    • Bề mặt kính cảm ứng

    • Micro kép

    • Gia tốc kế và con quay hồi chuyển

    • Bluetooth 4.0, bộ phát hồng ngoại, đầu nối Lightning

Bước 2:

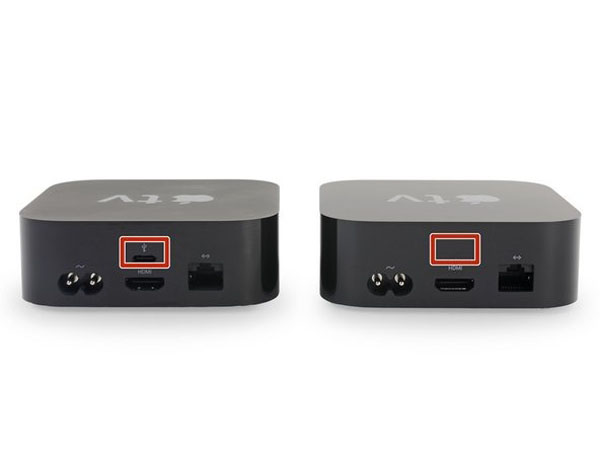

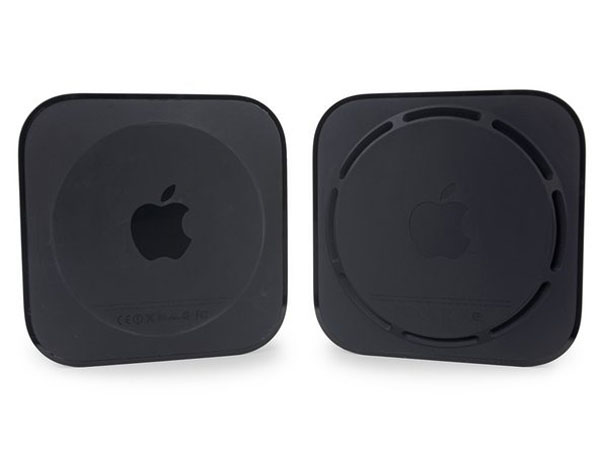

  • Chúng tôi rất vui mừng được đào sâu vào một sản phẩm TV mới từ công ty công nghệ sống trên UFO yêu thích của chúng tôi ở Cupertino, nhưng trước tiên, hãy so sánh Táo với Táo 4K .

  • Apple TV mới nhất không vượt qua người tiền nhiệm lần này, nhưng chúng tôi đã nhận thấy một số khác biệt chính trong thiết kế.

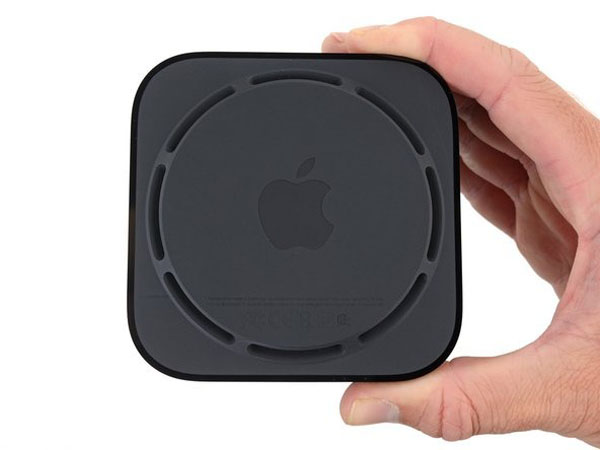

    • Bảng điều khiển phía dưới đã được thiết kế lại cho những gì trông giống như một số lỗ thông hơi nhiệt nghiêm trọng.

    • Tạm biệt, cổng USB-C.

Bước 3:

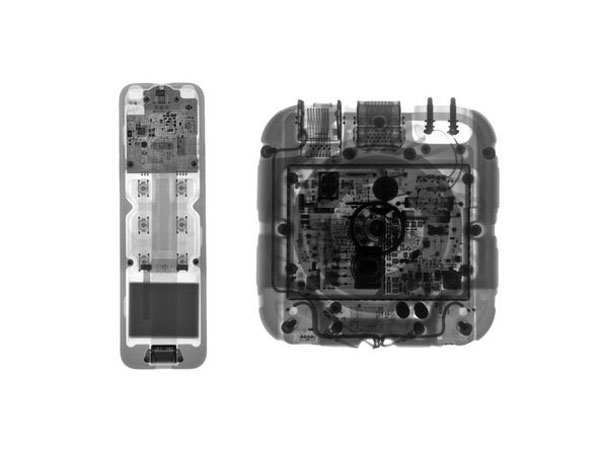

  • Trước khi chúng tôi mở hộp, các đối tác của chúng tôi tại Creative Electron đã cung cấp một số bản quét tia X lạ mắt.

  • Tầm nhìn tia X cho thấy một vật thể tròn mới dường như phối hợp chặt chẽ với các cổng xả mới ở bảng điều khiển phía dưới.

    • Có phải là một fan hâm mộ? Một máy gia tốc hạt? Một phần của vòng Liên hệ ?

    • Được rồi, sự quan tâm của chúng tôi được khơi gợi. Đã đến lúc mở hộp đen này ra và xem bản nâng cấp 4K này là gì.

Bước 4:

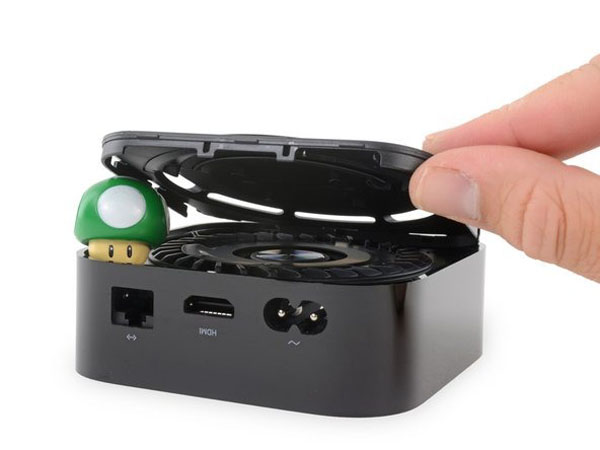

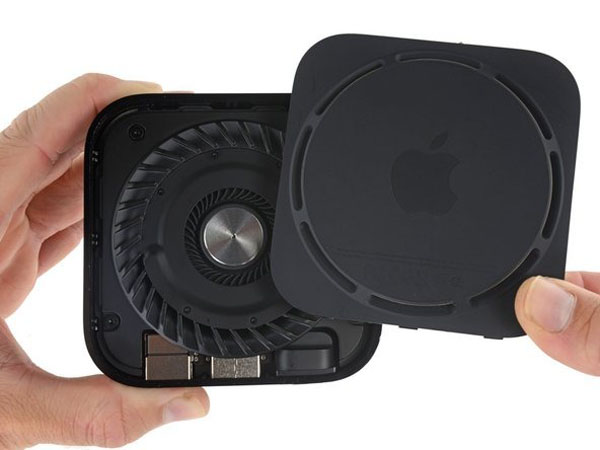

  • Chúng tôi có một tuyến truy cập quen thuộcthông qua mặt dưới của Apple TV 4K.

  • Giống như người anh em K đơn , Apple TV 4K có các clip nhựa thân thiện với sửa chữa, bảo vệ bảng điều khiển phía dưới.

    • Những đoạn phim này hơi bướng bỉnh hơn những gì chúng ta đã thấy trước đó nhưng vẫn không quá khó khăn.

    • Không có hào của keo hoặc ốc vít không phổ biến? Đơn vị nâng cấp này nhận được 1 Upnhư một phần thưởng.

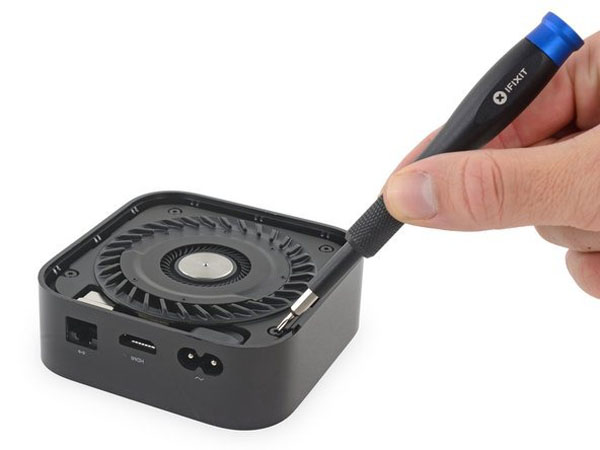

  • Lột lại bảng điều khiển phía sau cho thấy một chiếc quạt cứng được bảo đảm bằng một số ốc vít Torx.

Bước 5:

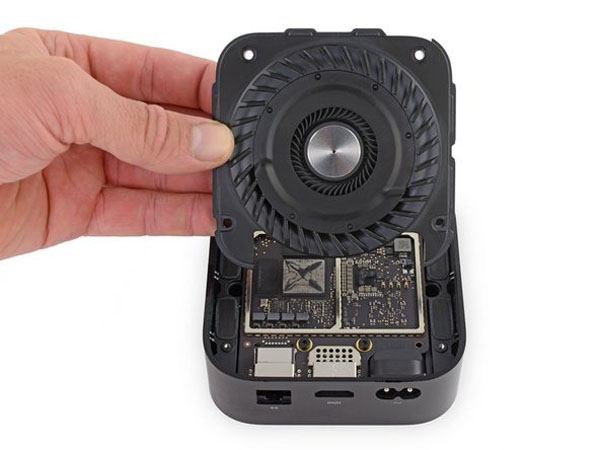

  • Sau khi rút ốc vít T7 Torx , chúng tôi gặp người hâm mộ lớn nhất của Apple TV!

  • Có vẻ như Apple đã hợp nhất quạt mới với cụmtản nhiệt / cụm khiên EMI từ Apple TV thế hệ thứ 4 kết hợp chúng để tạo thành một bộ phận của một giải pháp làm mát.

    • Voltron này của một tổ hợp nhiệt cho thấy khả năng 4K HDR đi kèm với sự gia tăng đáng kể về sản lượng nhiệt.

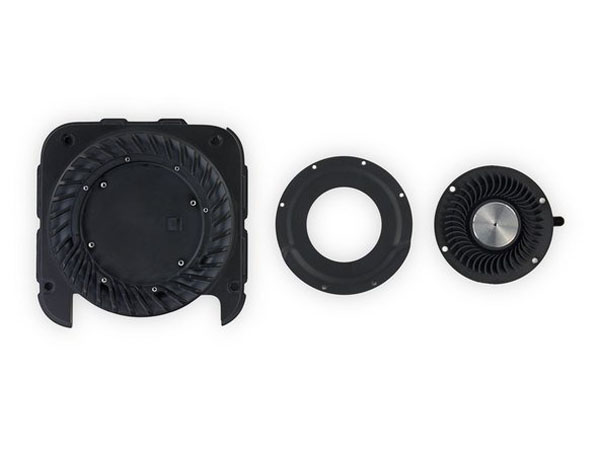

  • Với sự vặn vẹo của một vài ốc vít Torx, bộ lắp ráp được tháo rời một chiếc quạt có thể thay thế được điều khiển bởi một động cơ không chổi than Nidec .

    • Một fan hâm mộ có thể thay thế là tin tốt cho chủ sở hữu. Mặt khác, chúng tôi đoán rằng một người hâm mộ thất bại sẽ nhanh chóng có nghĩa là một thiết bị thất bại.

    • Tổ hợp quạt mới này rõ ràng được bảo mật bởi một đĩa nhận dạng . TRON, có phải bạn không?

Bước 6:

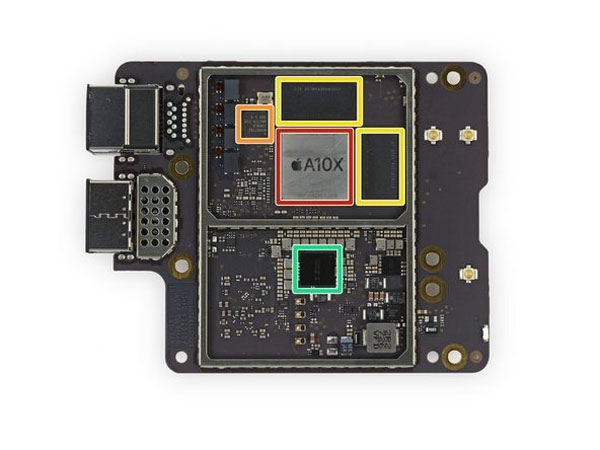

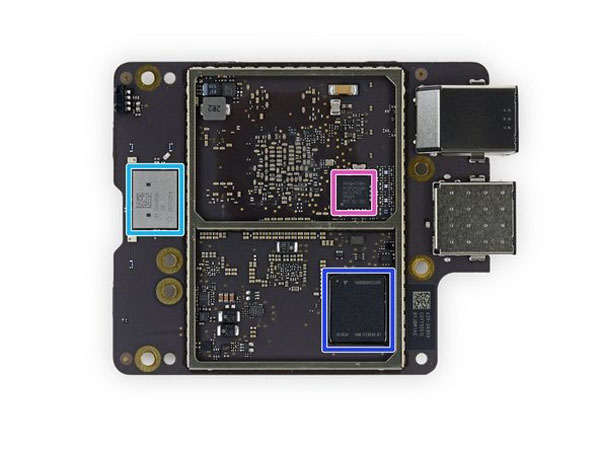

  • Chúng tôi rất vui khi thấy Apple tiếp tục truyền thống các bảng logic dễ tháo lắp cho Apple TV 4K.
    • Bộ xử lý Apple 343S00198 64-bit A10X Fusion

    • Bộ điều khiển Ethernet Gigabit BCM57762

    • SK Hynix H9HCNNNBRUMLQR RAM 2 GB LPDDR4  SK Hynix H9HCNNN8KUMLQR RAM 1 GB LPDDR4 tổng cộng 3 GB

    • Apple 343S00150 (số bộ phận tương tự với bộ điều khiển bộ nhớ tùy chỉnh 338S00055 được tìm thấy trong MacBook Retina 2015 )

    • Mô-đun Wi-Fi / Bluetooth Murata 339S00381

    • Bộ nhớ flash 32 GB Toshiba THGBX6G8D2LLDXG

    • Bộ chuyển đổi Megachips MCDP2920A4DisplayPort 1.4 sang HDMI 2.0

Bước 7:

  • Chúng tôi không gặp phải bất ngờ nào ở đây; tản nhiệt vẫn giống như người tiền nhiệm của nó từ năm 2015.

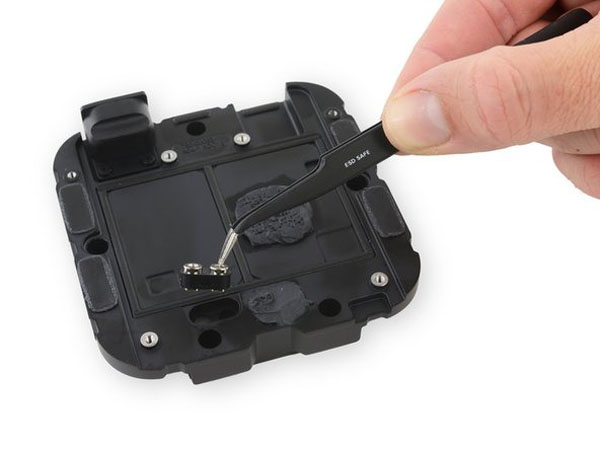

  • Chúng tôi dành một chút thời gian để nhổ một cặp cột điện được cho là quen thuộc từ thân tản nhiệt.

    • Trong quá trình Teardown thế hệ thứ 4 củaApple TV , chúng tôi đã nghi ngờ rằng năng lượng được truyền đến bảng logic thông qua các trụ vít tản nhiệt. Có vẻ như đây vẫn là trường hợp của Apple TV 4K.

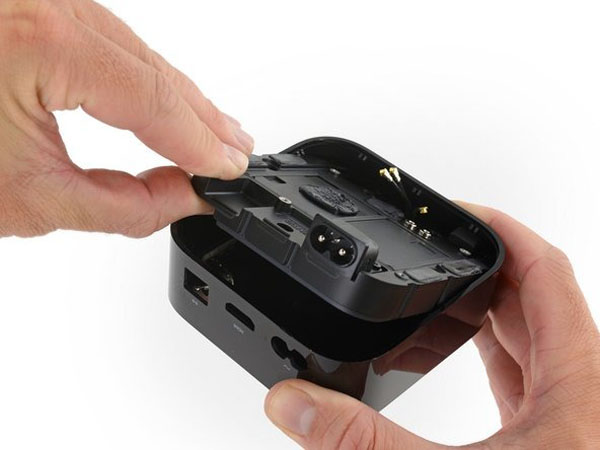

  • Với tản nhiệt và các bài viết trên đường đi, điều duy nhất còn lại phải làm là tháo bảng cung cấp điện.

Bước 8:

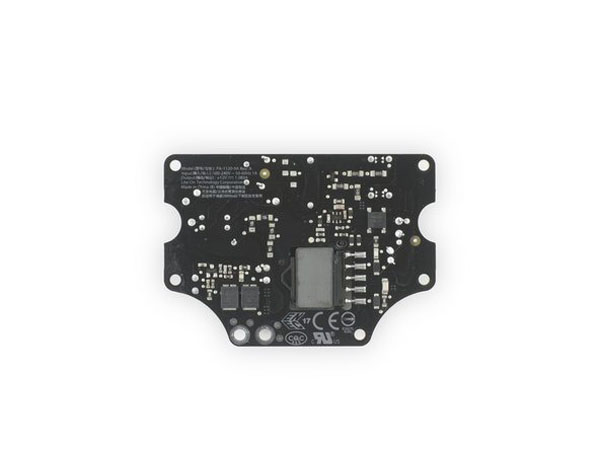

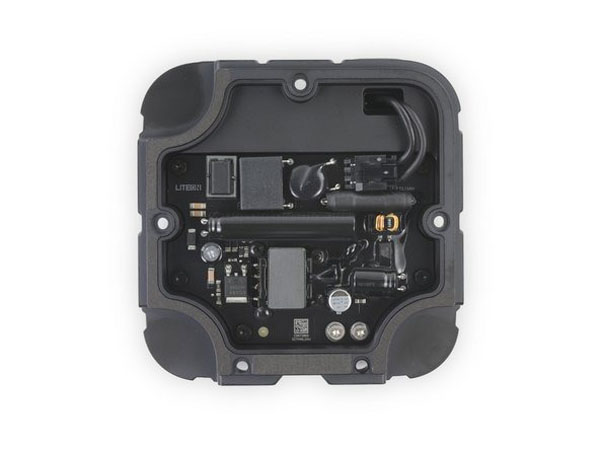

  • Nguồn cung cấp năng lượng mới được đánh giá là 12 V ở mức 1.083 A. Đây là mức tăng khiêm tốn so với nguồn cung cấp điện 0.917 A trong Thế hệ thứ 4 của Apple TV .

  • Một lần nữa dẫn đầu về thiết kế từ người anh em cũ của mình, Apple TV 4K tránh kết nối dây bên trong giữa bộ nguồn và bảng logic.

    • Việc sử dụng các trụ dẫn thay cho hệ thống dây có thể giúp tiết kiệm bất động sản nội bộ và loại bỏ khả năng dây bị chèn ép hoặc bị cong trong quá trình lắp ráp.

Bước 9:

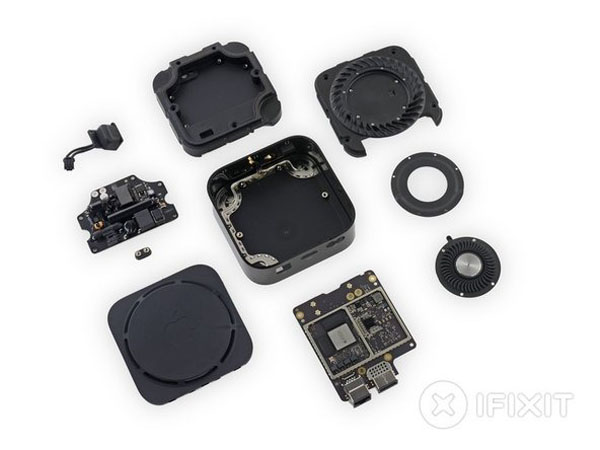

  • Có tất cả các bit! Bây giờ để lắp ráp lại thứ này và xem Stranger Things thật sự …

  • Và đặc biệt cảm ơn Creative Electron đã gửi cho chúng tôi một số tia X ngọt ngào từ bán cầu kia!
