Có một người mới trong bối cảnh điện thoại thông minh, và nó mang lại rất ít cho bàn. Điều đó đúng, trong một thế giới “càng nhiều càng tốt”, chiếc điện thoại này chỉ có những thứ thiết yếu như một mặt lưng bằng gốm và khung bằng titan. Được rồi, nó thực sự có thể là một chút huyền ảo hơn so với cái tên gợi ý nhưng chúng tôi sẽ phải mở nó ra để tìm hiểu cho chắc chắn! Tham gia với chúng tôi khi chúng tôi phá bỏ Essential Phone.

Teardowns là một phần thiết yếu của thế giới tiện ích, vì vậy hãy đảm bảo theo dõi chúng tôi trên Facebook , Instagram hoặc Twitter cho tất cả các tin tức sửa chữa và sửa chữa cần thiết.

Sự cố này không phải là một hướng dẫn sửa chữa. Để sửa chữa điện thoại Essential của bạn, hãy sử dụng hướng dẫn sử dụng dịch vụ của chúng tôi .

Bước 1:

  • Dưới đây là những điều cần thiết của Essential Phone:
    • Qualcomm Snapdragon 835 chứa CPU Kryo 280 Octa-core và GPU Adreno 540, kết hợp với RAM 4 GB

    • Bộ nhớ trong 128 GB UFS 2.1

    • LCD 5,71 “với độ phân giải 2560 × 1312 (504 ppi)

    • Camera kép phía sau 13 megapixel (một RGB + một đơn sắc) với công nghệ hợp nhất hình ảnh

    • Camera mặt trước với độ phân giải 8 MP và tỷ lệ khung hình 16: 9

    • 802.11a / b / g / n / ac Wi ‑ Fi + MIMO Bluetooth 5.0 LE + NFC

Bước 2:

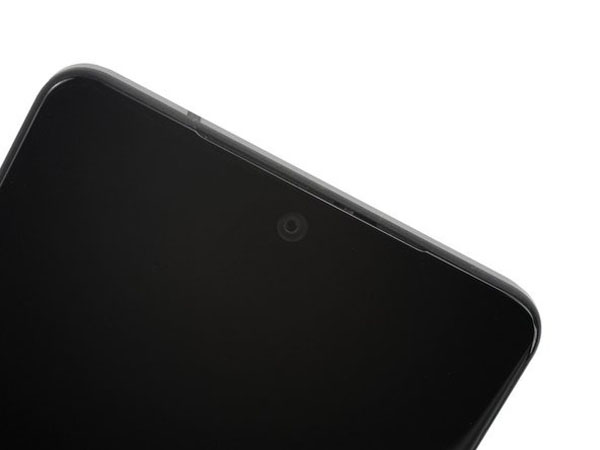

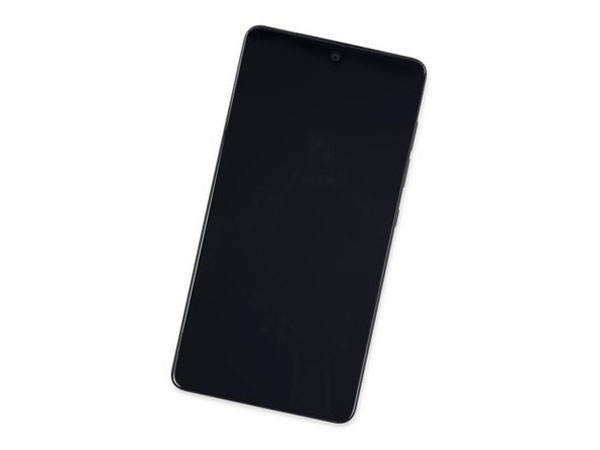

  • Trong hành trình tìm kiếm một màn hình không viền, Essential đã tìm cách tạo ra một số không gian cho máy ảnh mặt trước và một khe hở vô hình cho loa tai nghe.

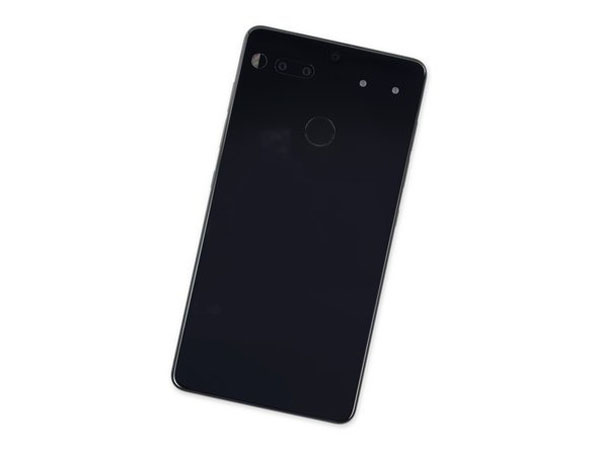

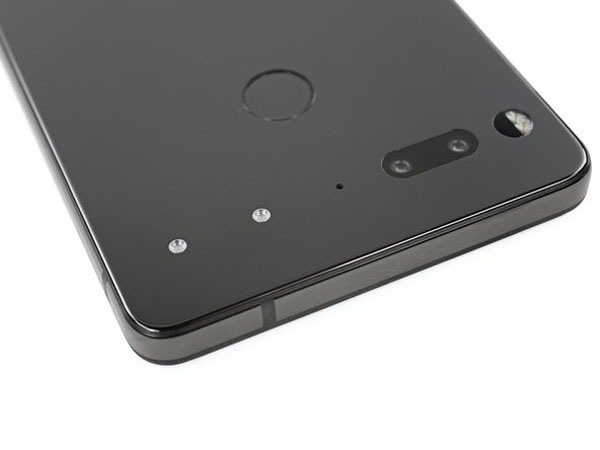

  • Khoảng trở lại, chúng tôi thấy nhóm điện thoại này lừa hai chân nguồn với sự liên kết từ tính tích hợp. Đây là nơi mà những người không cần thiết có thể bám vào Essential Phone. Mặc dùnhiều điều được hứa hẹn, tính đến thời điểm hiện tại, camera 360 ° là phụ kiện duy nhất có sẵn từ Essential.

    • Hệ thống điện thoại thông minh Modular vẫn chưa cất cánh, nhưng nó là một ý tưởng chúng ta có thể đánh giá cao-số người môi trường của cắt trên một mô-đun máy ảnh nóng mới là một rất nhiều thấp hơn so với việc nâng cấp toàn bộ điện thoại của bạn bởi vì máy ảnh đã “cũ”.

  • Chúng tôi cũng phát hiện ra một hệ thống camera kép tích hợp cho những người tìm kiếm những bức ảnh đẹp ‘180 °, cộng với cảm biến vân tay chịu trách nhiệm đảm bảo các yếu tố cần thiết.

Bước 3:

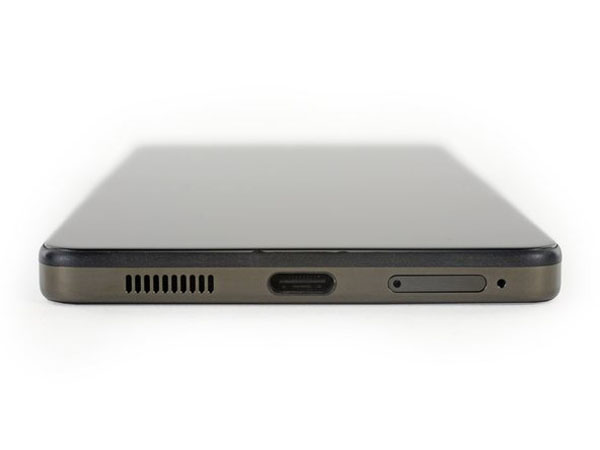

  • Essential được coi là giắc cắm tai nghe không cần thiết, thay vào đó chỉ cung cấp đầu nối USB-C. Rủi ro .

  • Bên cạnh đầu nối là vỉ nướng loa, khe cắm thẻ SIM và micrô thấp hơn. Giống như trong Galaxy S8 , các lỗ cắm SIM và lỗ micro có vẻ hơi giống nhau về sự thoải mái.

    • … Và nó đã được chứng minh là một vấn đề .

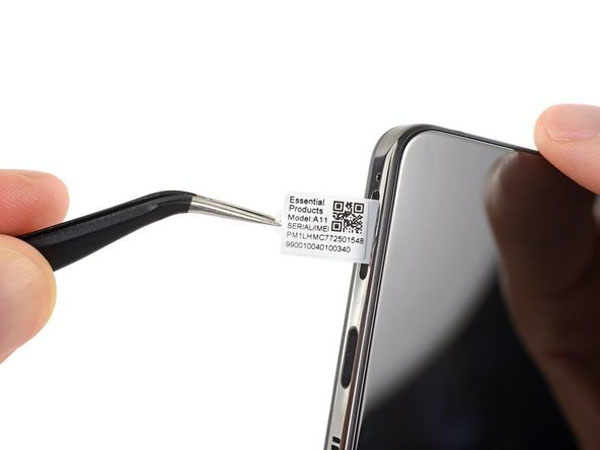

  • Essential để lại cho chúng tôi một chút bất ngờ dưới thẻ SIM. Với bề ngoài hoàn toàn trống rỗng và không có thương hiệu, họ giấu tất cả các dấu hiệu nhận dạng bên trong trên một thẻ nhỏ dễ thương.

    • Chúng tôi rất vui khi thấy rằng nó không xuất hiện trên mọi nẻo đường. Essential đã lắp ráp điện thoại xung quanh thẻ nhỏ này?

Bước 4:

  • Đã đến lúc nhìn trộm vào bên trong, nhưng chúng ta không gặp may mắn khi vào trong. Không có ốc vít có thể nhìn thấy, chúng ta chỉ có thể giả định rằng nó được lắp ráp bằng keo dán nhưng lượng nhiệt và sức hút ngày càng tăng không giúp làm suy yếu điện thoại này trưng bày.

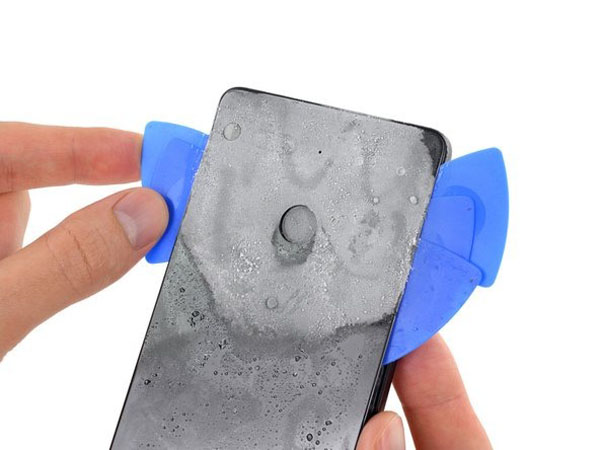

  • Trong tuyệt vọng, chúng tôi đảo ngược cực và thử một số Siêu lạnh .

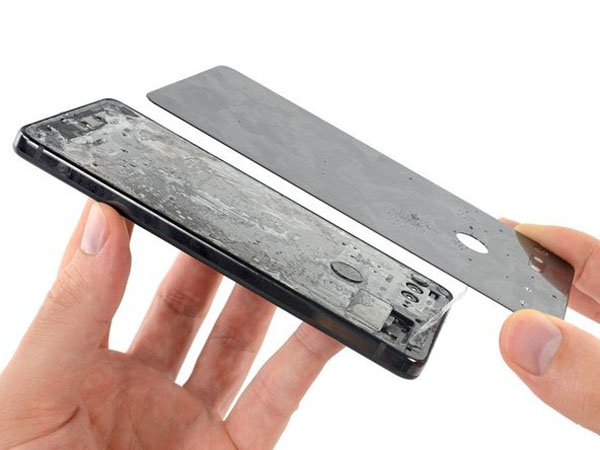

  • Sau một chuyến thám hiểm Bắc cực bừa bộn, đó là nắp lưng cuối cùng bị lỏng ra trước, tiết lộ …

  • …Không có gì! Bên dưới miếng keo khổng lồ, chúng tôi chỉ tìm thấy các đầu sai của một vài ốc vít và cụm lắp ghép giữa.

Bước 5:

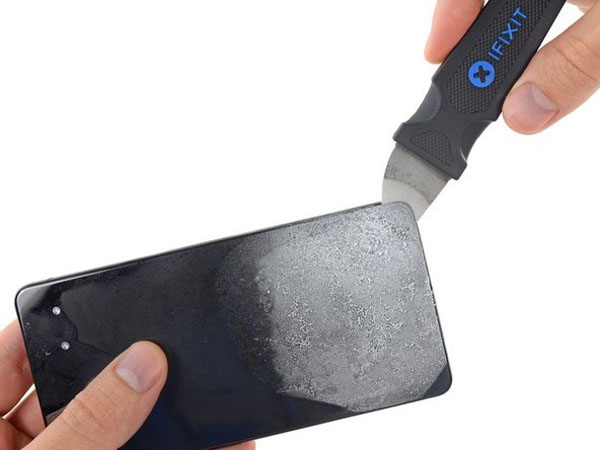

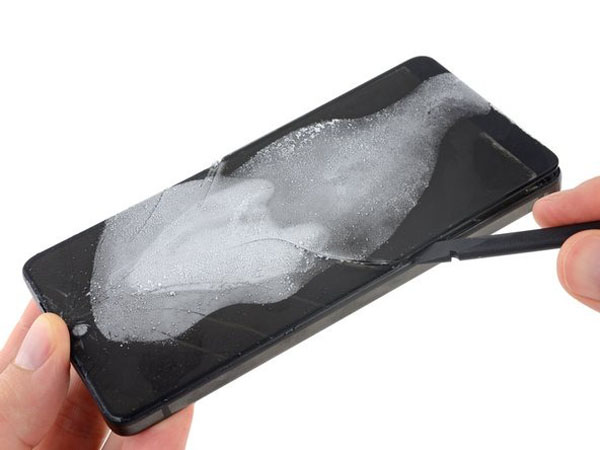

  • Chúng tôi vẫn băng giá, giờ đây quyết tâm hơn bao giờ hết để bóc lớp màn hình LCD bị đóng băng trong khi xử lý bụi phóng xạ từ những nỗ lực tò mò trước đây.

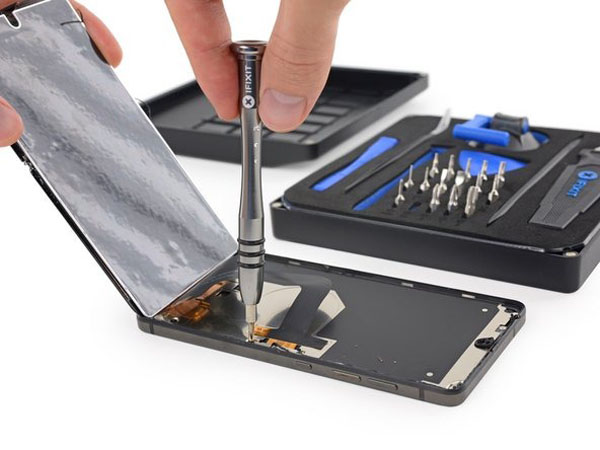

  • Có vẻ như chúng ta có một định nghĩa khác về Essential so với Essential , Bộ công cụ điện tử thiết yếu của chúng ta , được thiết kế để khắc phục tất cả các sửa chữa điện tử thông thường, không đủ để phá vỡ chiếc điện thoại này. Một số quân tiếp viện dữ dội là cần thiết.

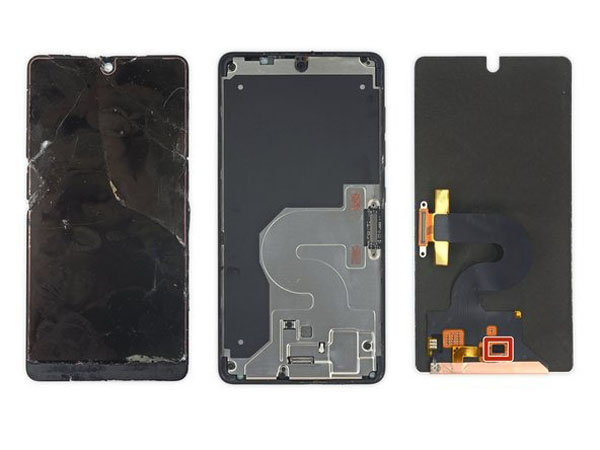

  • Ngay cả sau khi lột tấm màn hình LCD, nội thất vẫn tiếp tục được bảo vệ tốt. Sau tất cả những công việc đó, tất cả những gì chúng ta phải thể hiện cho nó là một màn hình bị vỡ, một tấm chắn giữa khung trống và một IC đi lạc ở mặt sau của màn hình:

    • Qualcomm QTC800S

  • Kính che tách khỏi bảng LCD khá dễ dàng. Điều đó có thể tốt nếu bạn chỉ muốn tráo đổi một số kính bị nứt, nhưng thủ tục mở đầu đầy thách thức làm cho triển vọng đó có phần đáng ngờ.

Bước 6:

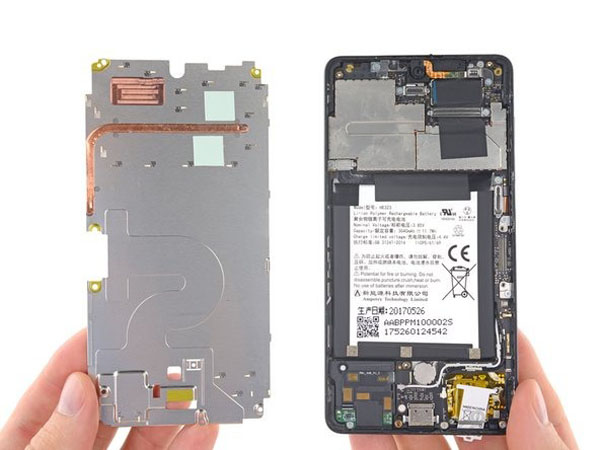

  • Sau hành trình khó khăn bất ngờ thông qua bên ngoài của điện thoại, chúng tôi nâng tấm khiên midframe để cuối cùng tiết lộ một số thành phần bên trong.

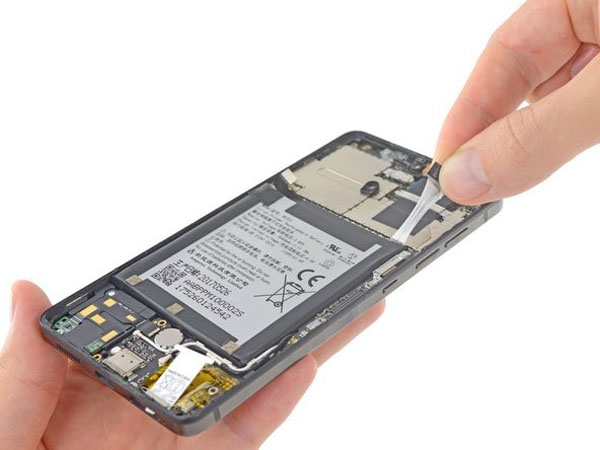

  • Chúng tôi theo dõi: một ống dẫn nhiệt, một loạt các ngón tay nối đất và một cục pin với chất kết dính giải phóng kéo dài … bị kẹt dưới một giá đỡ khác.

    • Tín dụng khi tín dụng đáo hạn: chất kết dính giải phóng kéo dài là chất kết dính thân thiện với sửa chữa nhất và chúng tôi mong muốn nhiều nhà sản xuất sẽ áp dụng nó. Thật không may, nó bị lãng phí trên một chiếc điện thoại rất khó để vào.

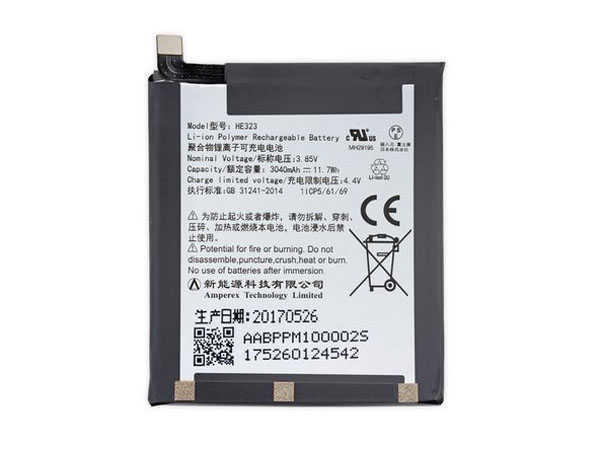

  • Pin khẳng định dung lượng 11,70 Wh không quá tồi khi so sánh với Galaxy S8 ở mức 11,55 Wh,iPhone 7 ở mức 7,45 Wh hoặc OnePlus5 vào lúc 12,35

Bước 7:

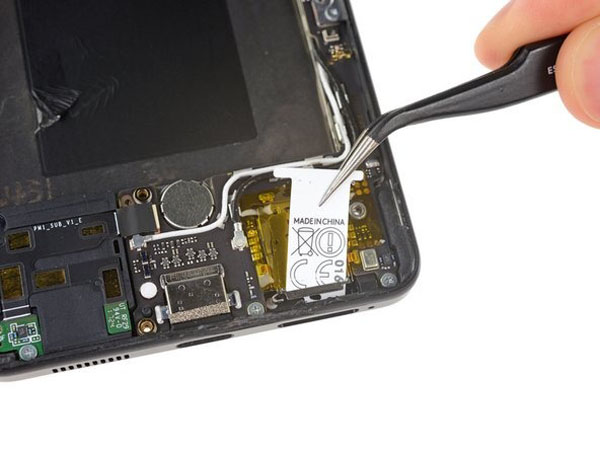

  • Thẻ nệm nhỏ mà chúng tôi tìm thấy trong khe SIM loại bỏ khá dễ dàng từ phía này. Nó thực sự trông giống như điện thoại được lắp ráp với anh chàng nhỏ bé này thoải mái tại chỗ.

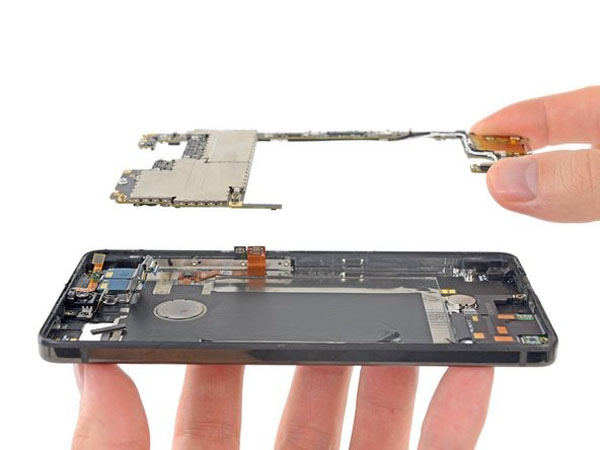

  • Trong khi đó, chúng tôi loại bỏ bo mạch chủ lớn, bao gồm cả phần nhô ra của cổng sạc bán đảo (Floridian?). Cổng USB-C được hàn thẳng vào bo mạch chủ. Chúng tôi thất vọng.

    • Nếu bạn cần thay thế linh kiện có độ hao mòn cao này, bạn sẽ tham gia vào một công việc siêu nhỏ (đắt tiền) hoặc thay thế bo mạch chủ đầy đủ (rất đắt tiền).

  • Nói về việc gỡ bảng …

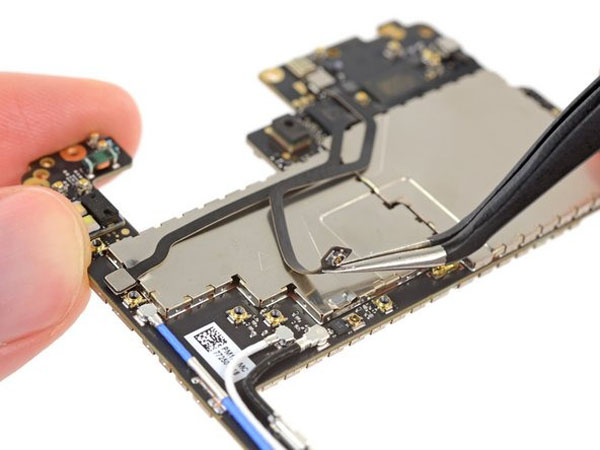

    • Mặt sau của bo mạch chủ được gắn với cáp kết nối ăng-ten và các đầu nối đồng trục bỏ trống.

Bước 8:

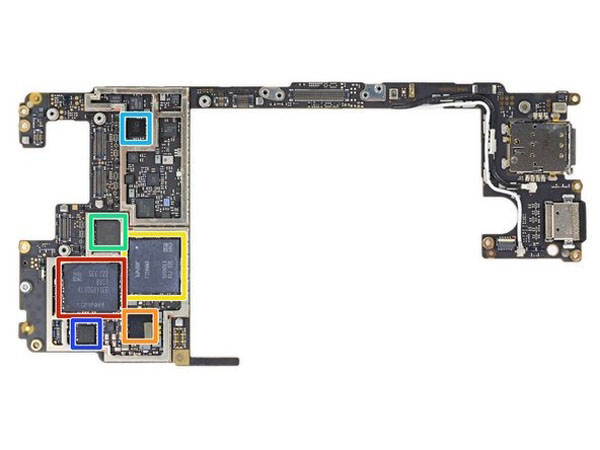

  • Qualcomm đã phát hành một bộ phát triển cho Snapdragon 835 cho chúng ta thấy một số silicon đáng mong đợi. Các chip chúng tôi tìm thấy là:
    • Samsung KLUDG8V1EE-B0C1 128GB

    • PMIC Qualcomm PMI8998

    • DRAM di động Samsung K3UH5H50MM-NGCJ 4 GB LPDDR4

    • Bộ thu phát LTE Qualcomm WTR5975 gigabit

    • Qualcomm WCN3990 2×2 Wi-Fi 802.11ac với người bạn đồng hành MU-MIMO

    • Bộ giải mã âm thanh Qualcomm WCD9335 (có thể tương tự như WCD9311 )

Bước 9:

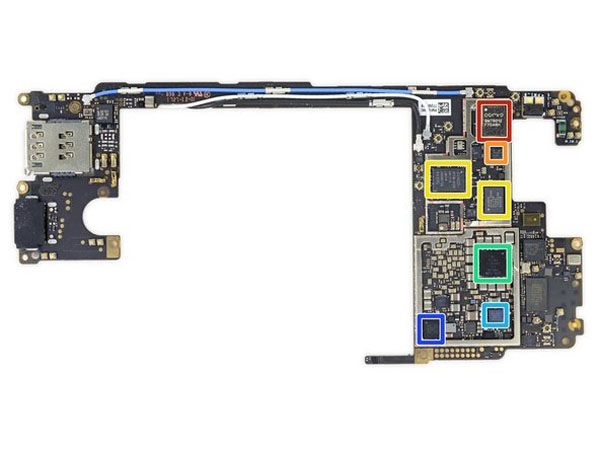

  • Và cho mặt sau:
    • Mô đun LB hợp nhất Qorvo QM78012 RF

    • Mô-đun bộ khuếch đại công suất Sky360Solutions 77360-2

    • Avago AFEM-9046 và AFEM-9036 IC

    • Qualcomm PM8998 (tương tự PM8920 )

    • Bộ khuếch đại âm thanh bán dẫn NXPTFA9891

    • IC quản lý năng lượng Qualcomm SMB1381

  •

Bước 10:

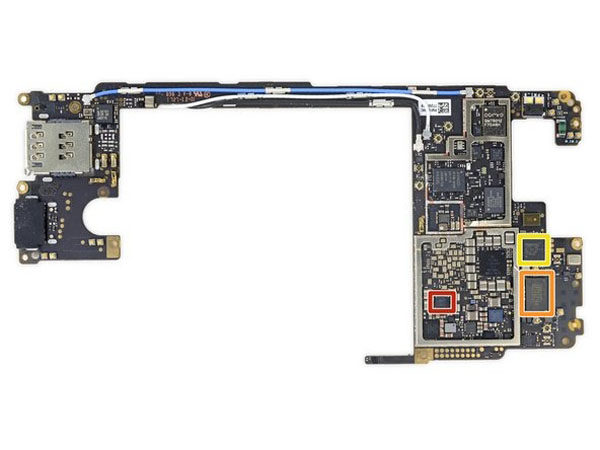

  • Và phần còn lại của chip:
    • IC quản lý nguồn PM8005

    • SiBeam SB6212CZU Snap IC kết nối không dây

    • Bộ điều khiển máy chủ Fresco Logic FL1100-1A0-LX USB 3.

Bước 11:

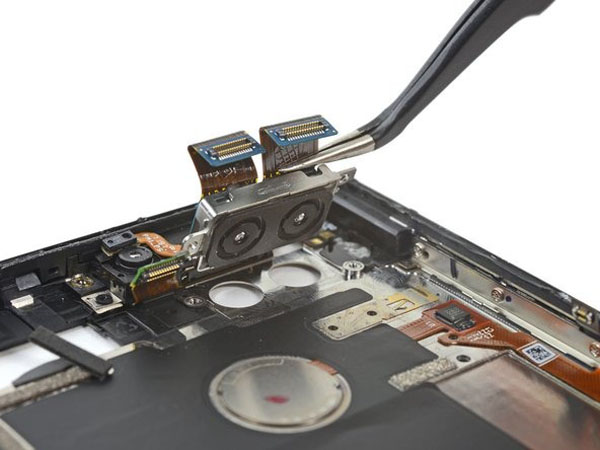

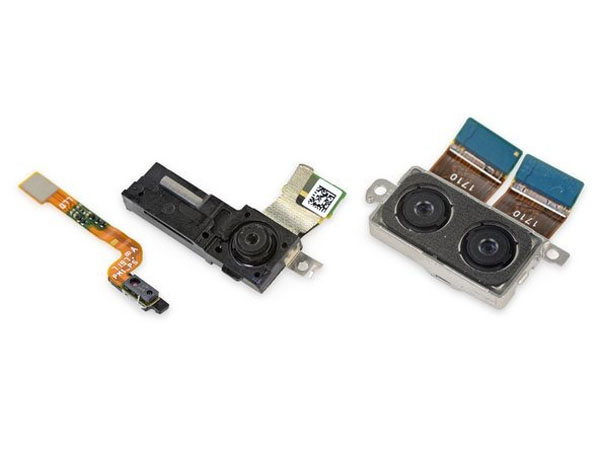

  • Với bo mạch chủ trên băng, cuối cùng chúng ta cũng có thể tách ra mô-đun máy ảnh kép.

    • Hoặc là Essential vô tình đặt các đầu nối pop camera này về phía sau hoặc ai đó có quá nhiều niềm vui để tìm ra cách sắp xếp chúng vào vị trí.

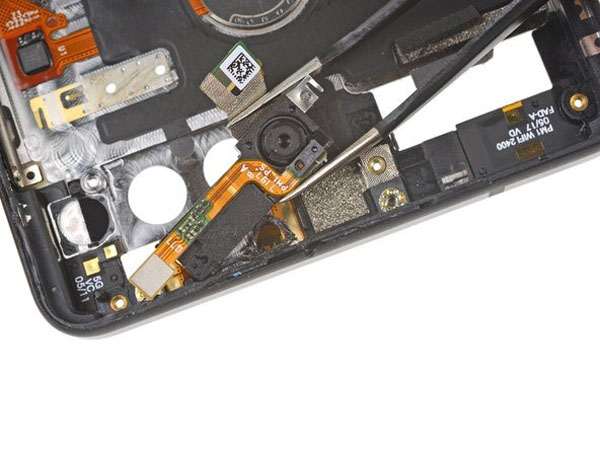

  • Gần đó, camera selfie nằm trên một dải keo và mất thêm một chút công sức để giải nén, mang theo cáp cảm biến phía trước cho chuyến đi.

  • Sự ngạc nhiên! Camera phía trước và loa tai nghe là một phần duy nhất. Cổng nhỏ đó xếp thẳng hàng với lưới tản nhiệt über-slim ở đầu điện thoại!

Bước 12:

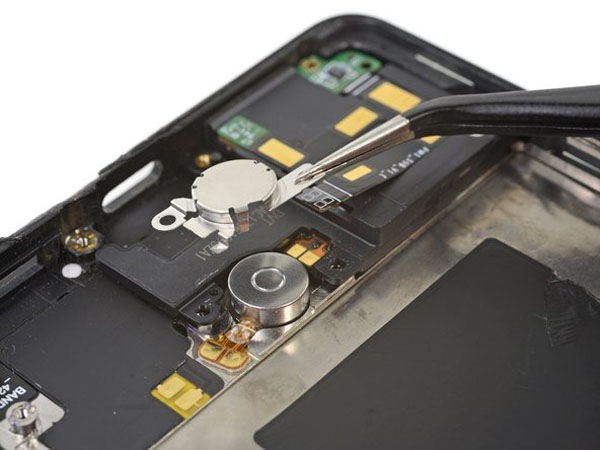

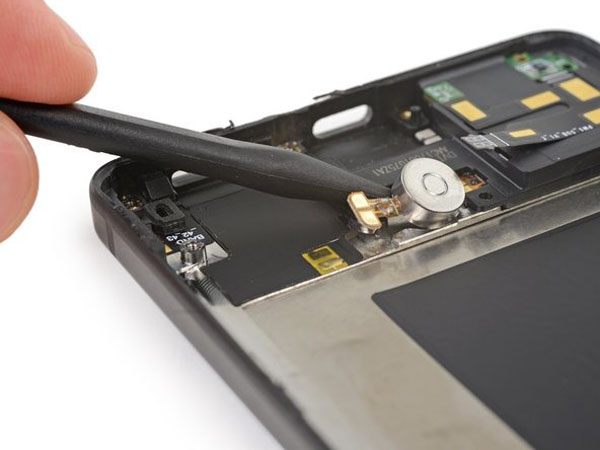

  • Khử nắp (theo nghĩa đen, nó trông giống như nắp) máy rung, chúng tôi ngạc nhiên khi không có bộ giảm chấn cao su giữa các miếng này.

  • Máy rung dường như là một động cơ tế bào kiểu bánh kếp tiêu chuẩn, mặc dù cao hơn một chút so với ngăn xếp ngắn thông thường.

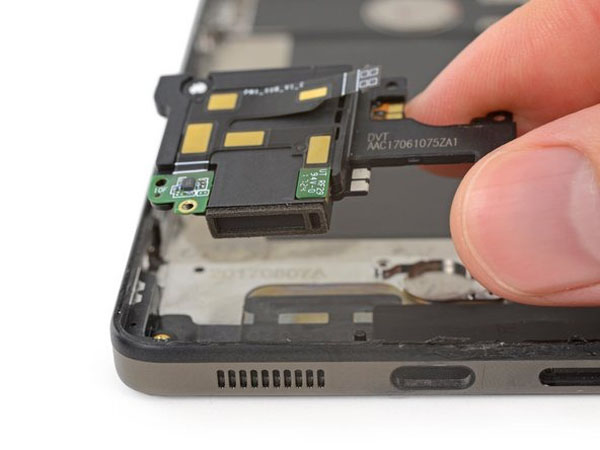

  • Trong số các thành phần cuối cùng ra: loa kéo dài và cáp tiếp xúc đi kèm.

    • Với hình dạng kỳ lạ của nó, loa có vẻ như được thiết kế để lấp đầy tất cả các bất động sản không có người nhận trong thân điện thoại.

Bước 13:

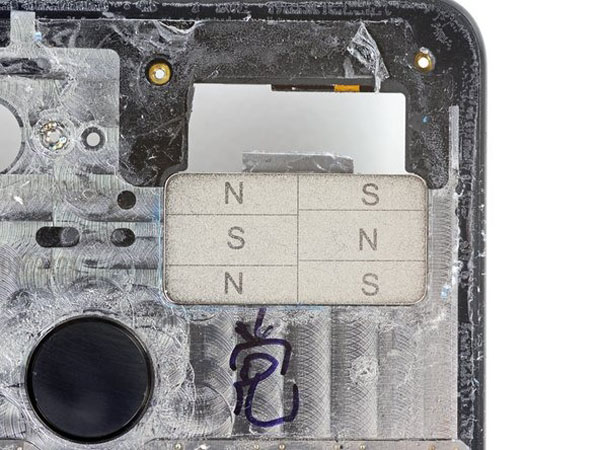

  • Nam châm cho các phụ kiện clip-on mô-đun được dán nhãn gọn gàng. Chúng sẽ rất khó để thay thế, nhưng không sao, bạn có khả năng sẽ làm rung chuyển một chiếc điện thoại khác vào thời điểm chúng bắt đầu bị hao mòn sau 700 năm hoặc lâu hơn .

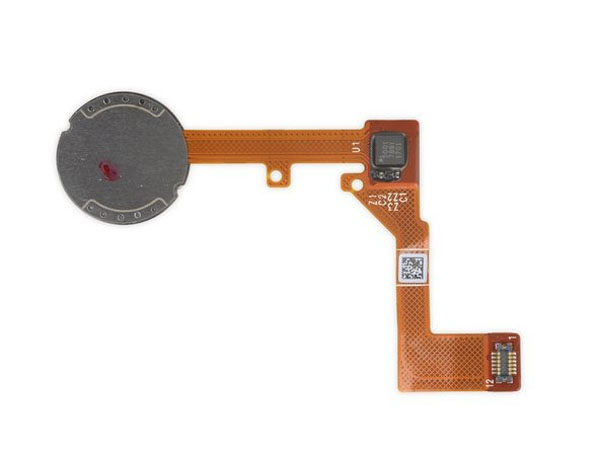

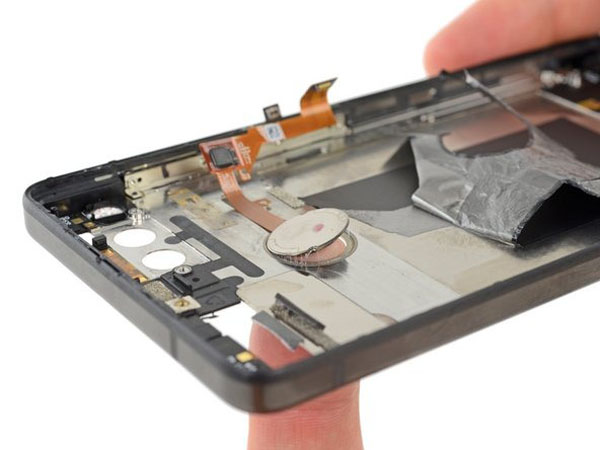

  • Không còn nhiều gì ngoài cảm biến vân tay, được dán thoải mái tại vị trí phía sau, một vị trí đi kèm với một số nhược điểm, nhưng nhanh chóng trở thành tiêu chuẩn điện thoại thông minh thực tế.Vâng, loại .

Bước 14:

  • Đối với việc hứa hẹn chỉ là những điều cần thiết, Essential Phone đã lấy đi của chúng ta nhiều hơn mong đợi. Nó cũng mất nhiều siêu lạnh hơn dự kiến ​​…

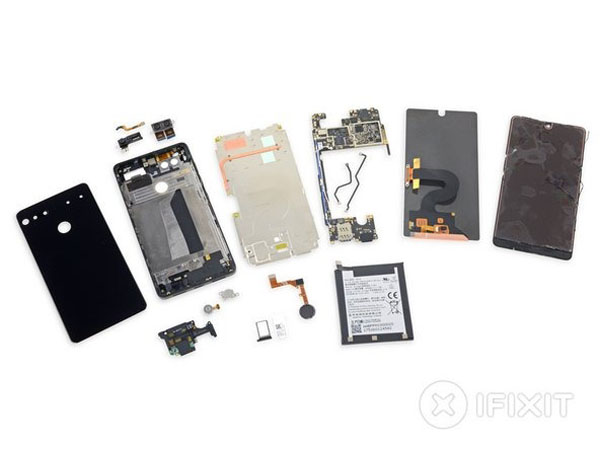

    • Thưởng thức ảnh bố trí này trong khi chúng tôi lấy áo khoác mùa đông từ tủ quần áo của chúng tôi và rã đông phòng xé.
