Mười năm trước, Apple đã giới thiệu iPhone đầu tiên và thay đổi thế giới. Hôm nay, chúng tôi đang tách rời iPhone X lặp đi lặp lại của iPhone X. , nó sẽ có ảnh hưởng như lần đầu tiên? Thời gian sẽ trả lời, nhưng bây giờ chúng tôi sẽ làm phần của chúng tôi để giúp bạn quyết định. Tham gia với chúng tôi khi chúng tôi mở viên ngọc quý của Apple để xem điều gì làm cho nó tỏa sáng.

Xin chân thành cảm ơn Circuitwise vì đã lưu trữ thông tin chi tiết của chúng tôi, Creative Electron cho hình ảnh tia X và TechInsights cho IC ID.

Thật tình cờ khi chúng tôi ở Sydney, vì giờ chúng tôi đã có một cửa hàng ở Úc . Khi chúng tôi tìm hiểu thêm, chúng tôi sẽ đăng trên FacebookInstagram và Twitter . Chúng tôi cũng đã nhận được một bản tin nếu bạn là loại email.

Sự cố này không phải là một hướng dẫn sửa chữa. Để sửa chữa iPhone X của bạn, hãy sử dụng hướng dẫn sử dụng dịch vụ của chúng tôi .

5/5 - (10 bình chọn)

Bước 1: iPhone X - Hướng dẫn tháo lắp

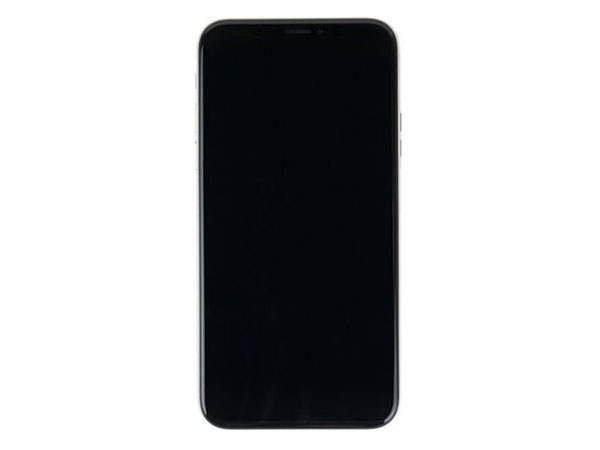

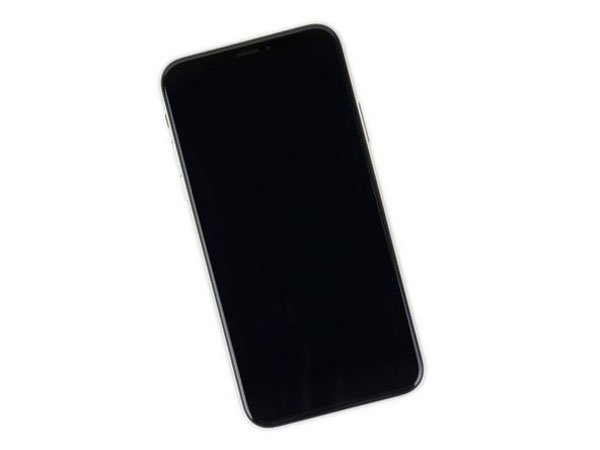

  • IPhone X đã có mặt! Đây là phần bên trong bánh sandwich thủy tinh:
    • Chip A11 “Bionic” với động cơ thần kinh và bộ đồng xử lý chuyển động M11 nhúng

    • Màn hình cảm ứng đa điểm OLED Super Retina HD 5,8 inch với độ phân giải 2436 × 1125 pixel (458 ppi)

    • Camera kép 12 MP (góc rộng và tele) với khẩu độ ƒ / 1.8 và ƒ / 2.4 và OIS

    • Camera TrueDepth 7 MP với khẩu độ ƒ / 2.2, quay video HD 1080p và Face ID

    • Hỗ trợ sạc nhanh và sạc không dây Qi

    • Đơn vị toàn cầu A1865 của chúng tôi có hỗ trợ băng tần di động rộng cũng như 802.11a / b / g / n / ac Wi ‑ Fi w / MIMO + Bluetooth 5.0 + NFC.

Bước 2:

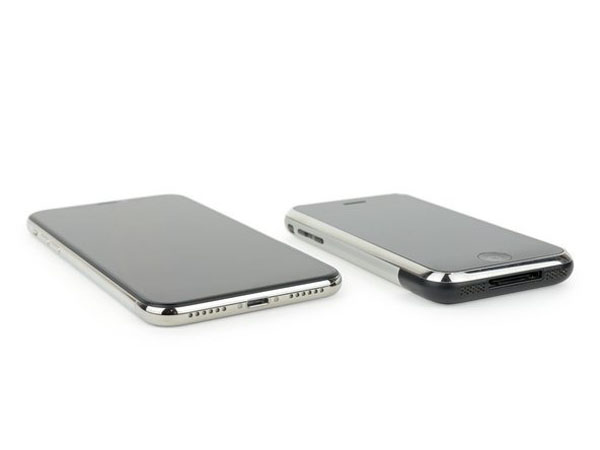

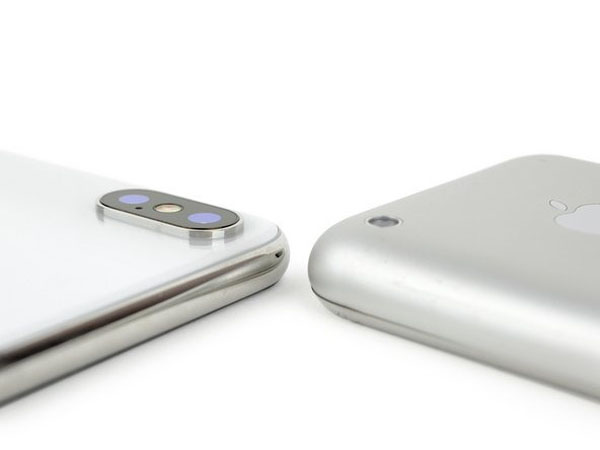

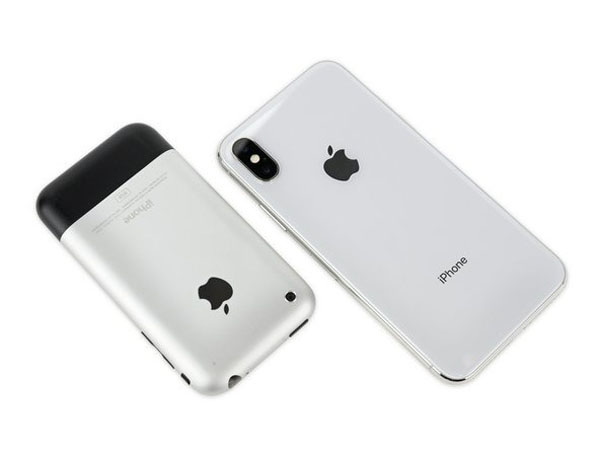

  • IPhone đã đi được một chặng đường dài trong mười năm qua, trên thực tế, thiết kế đã quay trở lại một chút và iPhone này trông giống như bản gốc hơn chúng ta đã thấy trong một thời gian dài.

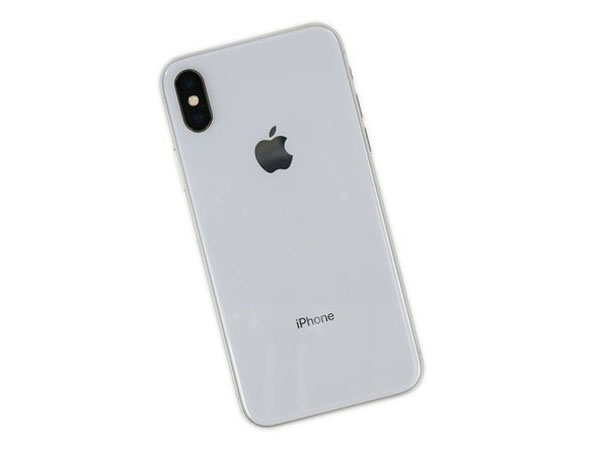

    • Tất nhiên, ngoại trừ ốp lưng máy ảnh, vành thép không gỉ sáng bóng, mặt sau bằng kính và đầu nối Lightning …

  • Như trường hợp của iPhone 8 hồi đầu năm nay, Apple đã trục xuất các dấu hiệu pháp lý khó coi (và có trách nhiệm với môi trường) từ mặt sau của iPhone X.

    • Jony cuối cùng cũng có chiếc máy bay phản lựctrơn tru tuyệt vời mà bạn biết anh ấy luôn muốn. Hy vọng rằng những điện thoại này vẫn làm cho nó tái chế mà không có gợi ý và không bị vứt vào thùng rác .

Bước 3:

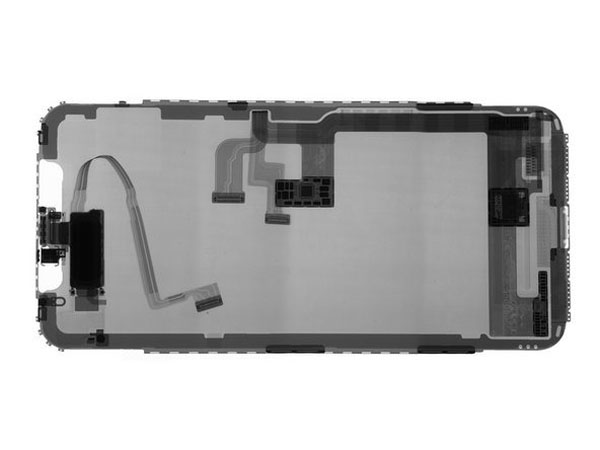

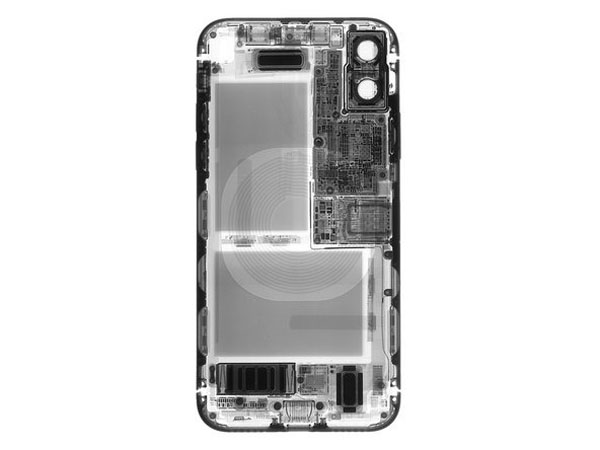

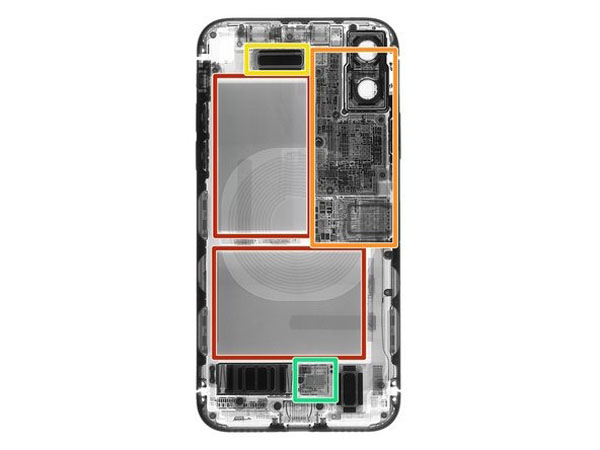

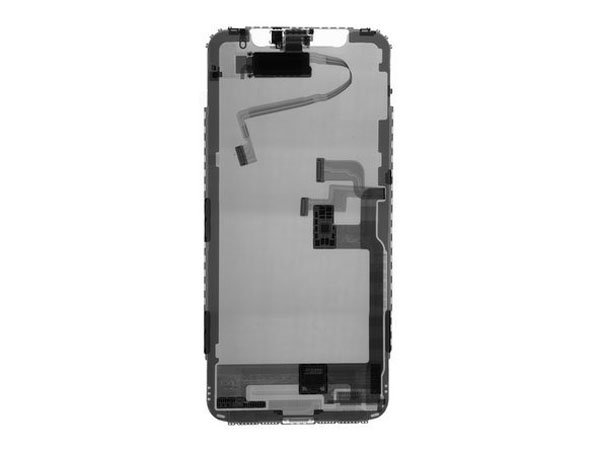

  • Trước khi chúng ta lặn một cách mù quáng, hãy lấy một ít 10 tiaTái tạo tia X từ bạn bè của chúng tôi tại Creative Electron .

  • Đây là những gì chúng tôi tìm thấy:

    • Không phải một, mà là hai tế bào pin. Đó là lần đầu tiên trong iPhone!

    • Một dấu chân bảng siêu nhỏ. Dựa trên các điểm hàn phủ, có vẻ như có hai lớp xếp chồng lên nhau.

    • Để nhường chỗ cho các cảm biến phía trước thêm, loa tai nghe đã được chuyển xuống khá nhiều.

    • Có một con chip bí ẩn giữa Taptic Engine và loa thấp hơn, chúng tôi tò mò muốn xem những gì ở dưới đó!

Bước 4:

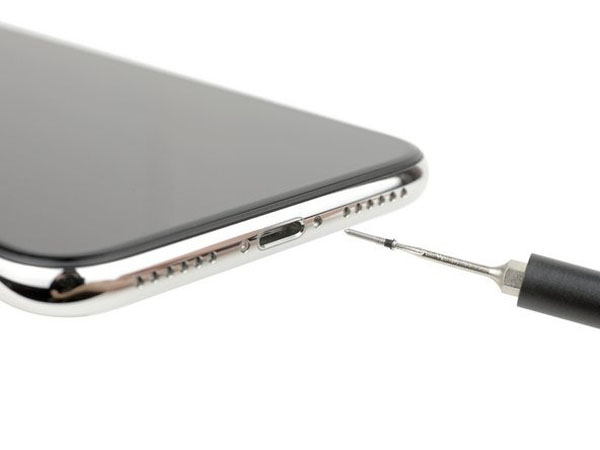

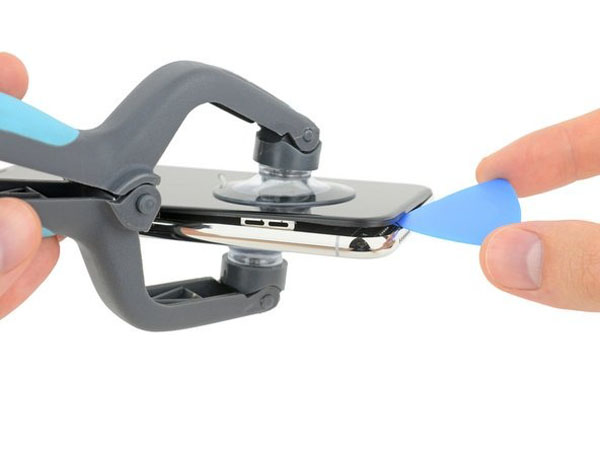

  • Pentalobe này trông kỳ lạ dở dang. Các ốc vít phía dưới giống như chân nếu chúng ta trung thực.

    • Vít này di chuyển phần có ren từ màn hình sang khung thép, và kéo dài phần chưa đọc thành một chốt dài kỳ dị.

    • Dự đoán tốt nhất của chúng tôi là điều này cho phép màn hình linh hoạt một chút, đồng thời cho phép nó di chuyển giá đỡ của nó về phía bên trong của điện thoại, tình cờ nhường chỗ cho đầu nối Lightning được tăng cường.

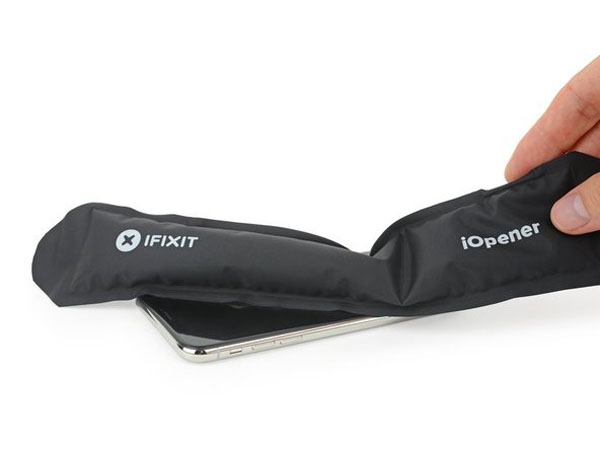

  • May mắn thay, có vẻ như họ đã không sắp xếp lại quá nhiều thứ khác, vì bộ ba tiêu biểu củaiOpener , iSclack và iFixit Opening Picks hoạt động như trong quá khứ.

    • Điều đó có nghĩa là không có thay đổi đáng kể về điện trở và OLED được hỗ trợ tốt bởi một khung, không giống như một số màn hình mà chúng ta biết .

Bước 5:

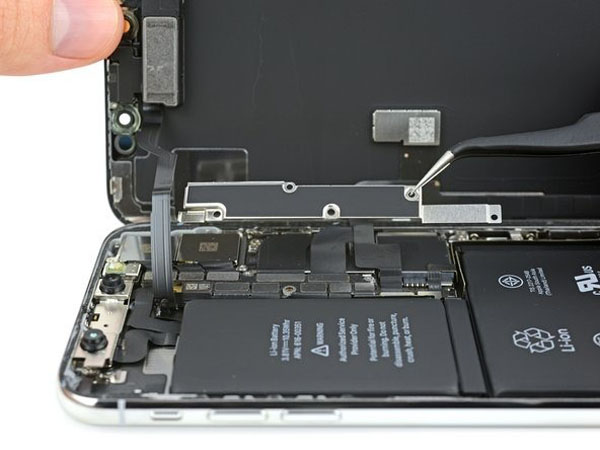

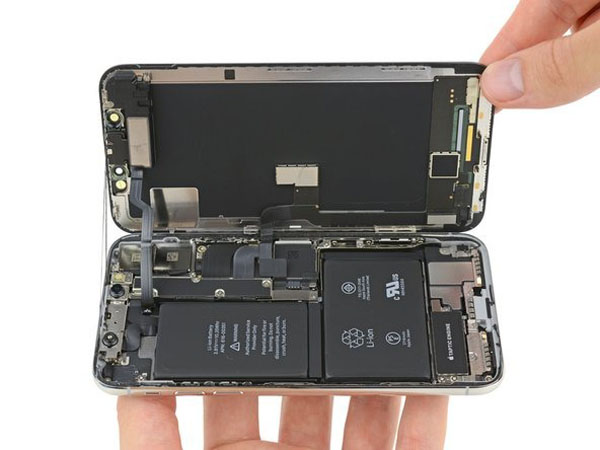

  • Có vẻ như iPhone mở sang một bên đang ở đây.Apple đã làm chúng tôi ngạc nhiên với thủ thuật nhỏ này trên 7 Plus , nhưng bây giờ nó đã trở thành tiêu chuẩn.

  • Khung đơn này bao gồm mọi đầu nối bảng logic, chúng tôi chưa bao giờ thấy loại mật độ đầu nối này.

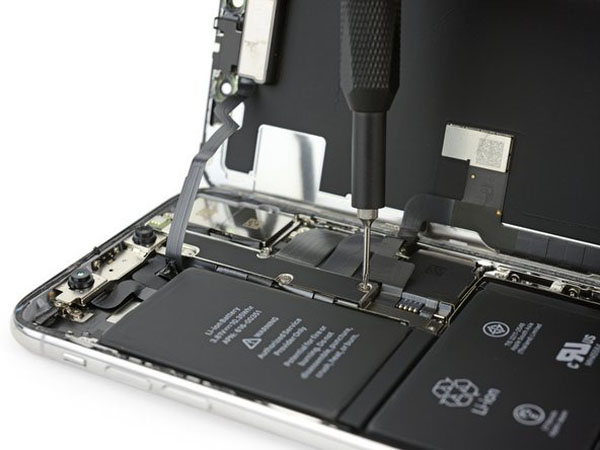

    • Và một lần nữa , chúng ta phải đối mặt với cácốc vít ba điểm đứng canh gác trên bất kỳ sửa chữa nào một khi bạn vượt qua các ốc vít pentalobe bảo vệ cửa.

    • Một cái gì đó cho chúng tôi biết Apple không thực sự muốn chúng tôi (hoặc bạn) mày mò ở đây.

Bước 6:

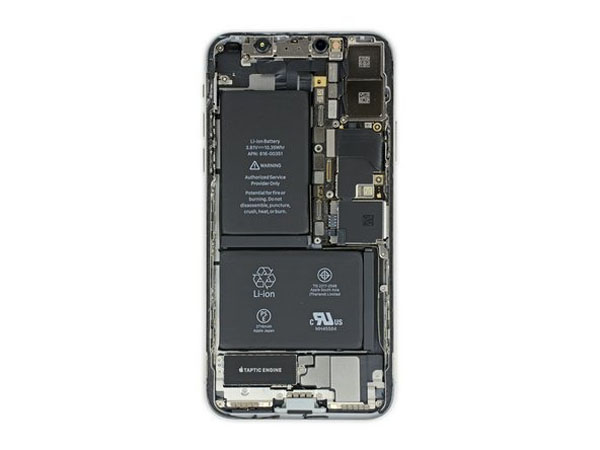

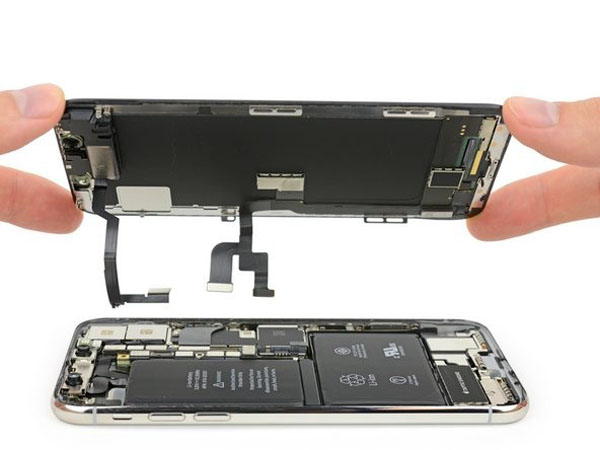

  • Sau khi giải phóng chiếc máy tính khổng lồ khỏi bảng logic, cuối cùng chúng ta cũng có thể lén lút nhìn vào chiếc flagship mới nhất của Cupertino.

  • Chúng ta sẽ có cái nhìn rõ hơn về phần cứng trên màn hình sau, bây giờ chúng ta tự thỏa mãn với một tia X-ray, hóa ra con chip bí ẩn được gắn vào màn hình!

    • Để thay đổi tốc độ, màn hình sẽ tắt và để camera phía trước phía sau.

  • Ảnh chụp cơ thể này xác nhận bố cục mà chúng tôi quan sát được trong quá trình điều chỉnh X-Ray của chúng tôi: hầu hết bất động sản bị chiếm dụng bởi pin hai cell mới và bảng logic đã bị thu hẹp đáng kể.

Bước 7:

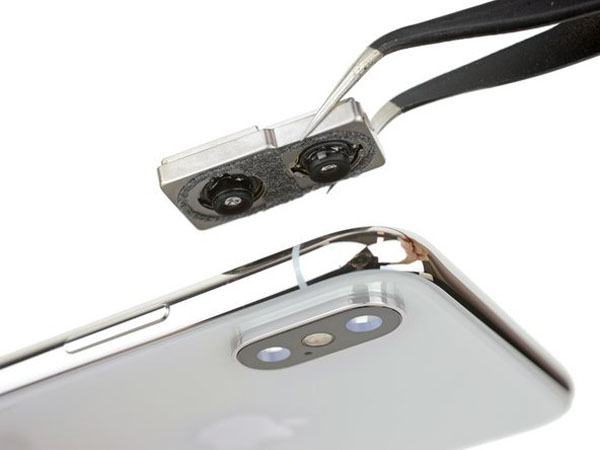

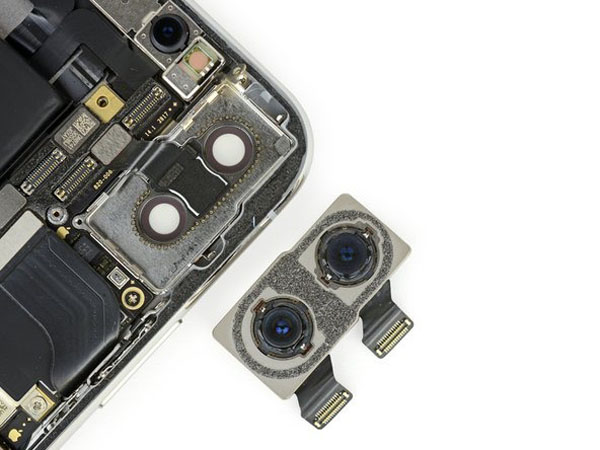

  • Camera kép phía sau có khung đỡ chắc chắn, có vẻ như nó có thể cung cấp một số hỗ trợ chống cong cho các thành phần mỏng manh.

  • Các máy ảnh cũng được bảo vệ an toàn cho vỏ phía sau với một số chất kết dính bọt để giữ cho mọi thứ không bị lộn xộn. Những máy ảnh này thực sự cần được đặt ở Chế độ Chân dung và các tính năng tương tự để thực hiện phép thuật của chúng.

  • Xung quanh vỏ kính máy ảnh, bạn có thể thấy các mối hàn nhỏ có khả năng giữ các bức tường của máy ảnh va vào vỏ máy.



Bước 8:

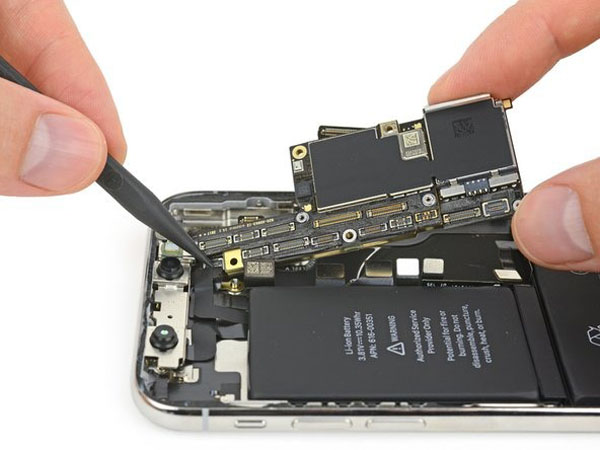

  • Cuối cùng chúng tôi đã giải phóng bảng logic dày đặc nhất này để có cái nhìn cận cảnh hơn.

  • Bảng logic thu nhỏ này là không gian hiệu quả đáng kinh ngạc. Mật độ của kết nối và các thành phần là chưa từng có. Ounce cho ounce, thậm chí một chiếc Apple Watch có nhiều bảng trần hơn.

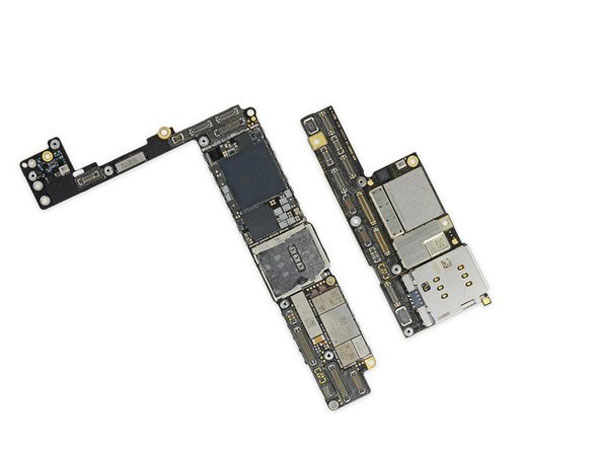

  • Bảng mạch iPhone X nhỏ gọn quản lý để đóng gói nhiều công nghệ hơn và vẫn làm cho bảngiPhone 8 Plus ở bên trái của nó trông có vẻ gang và mở rộng.

  • So sánh dấu chân của hai bo mạch chủ, bo mạch chủ iPhone X có kích thước bằng khoảng 70% kích thước của bo mạch iPhone 8 Plus, đó là không gian rộng hơn cho pin.

Bước 9:

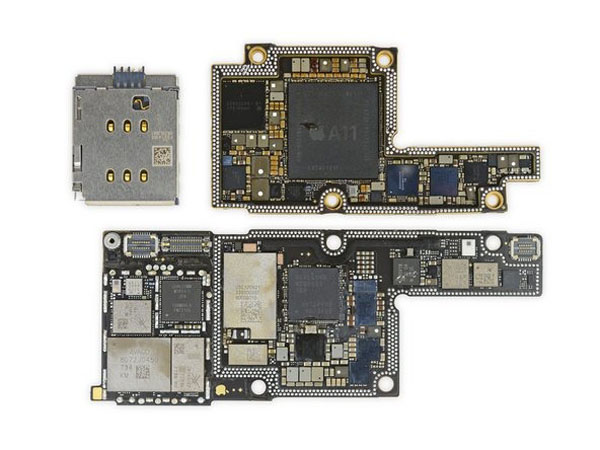

  • Làm thế nào mà Apple đưa công nghệ thậm chí nhiều hơn vào 70% dấu chân? Bằng cách gấp bảng một nửa, tất nhiên.

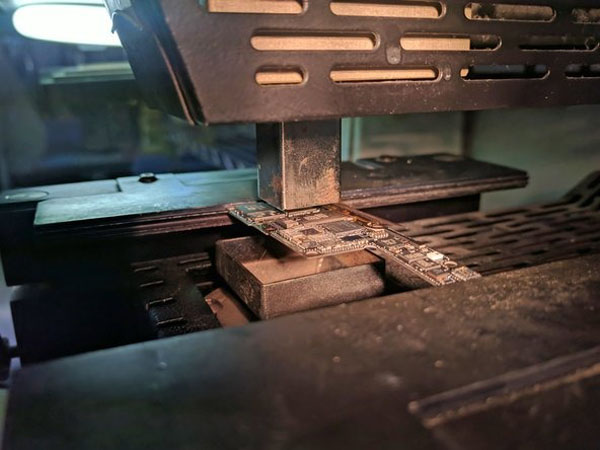

  • Hai nửa được hàn lại với nhau, vì vậy chúng tôi đã nhận được sự giúp đỡ từ các máy chủ của chúng tôi Circuitwise và trạm làm lại không khí nóng BGA của họ để tách các lớp.

    • Với các mảnh được tách ra, chúng tôi đã tính diện tích của tất cả các lớp riêng biệt và thêm nó lên tới 135% diện tích của bảng logic của iPhone 8 Plus. Cách để đưa nhiều hơn vào ít hơn, Apple.

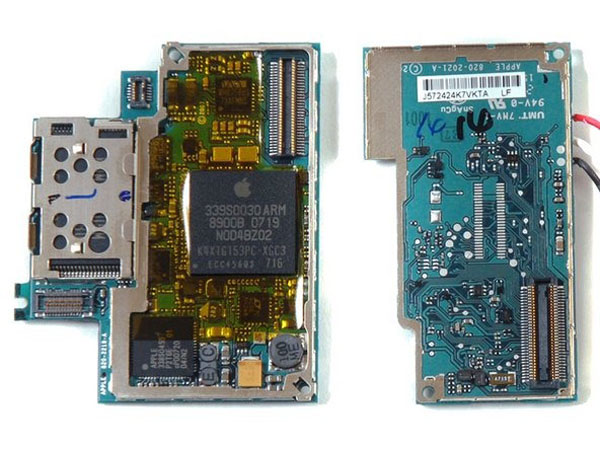

  • Bảng logic iPhone X là bảng xếp chồng đôi đầu tiên chúng ta thấy trong iPhone kể từ iPhone đầu tiên (ảnh thứ ba).

    • Nhược điểm của thiết kế thông minh này là nhiều sửa chữa cấp độ bảng sẽ khó khăn hơn rất nhiều.

Bước 10:

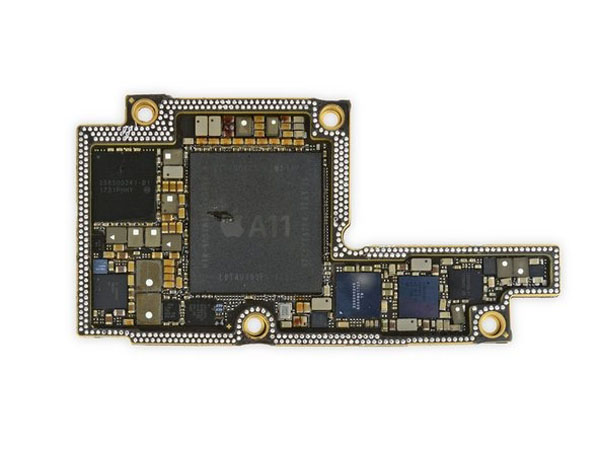

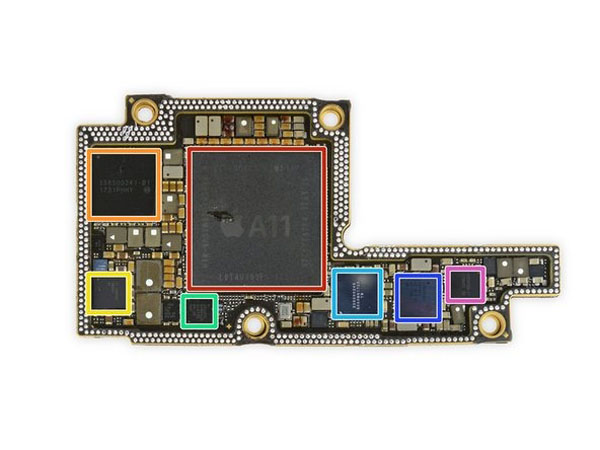

  • Trên nửa đầu:
    • Apple APL1W72 A11 Bionic SoC xếp lớp trên SK Hynix H9HKNNNDBMAUUR RAM 3 GB LPDDR4x

    • IC quản lý nguồn Apple 338S00341-B1

    • Bộ sạc pin TI 78AVZ81

    • NXP 1612A1 Có khả năng lặp lại IC tristar 1610

    • Bộ giải mã âm thanh Apple 338S00248

    • STB600B0

    • IC quản lý năng lượng Apple 338S00306

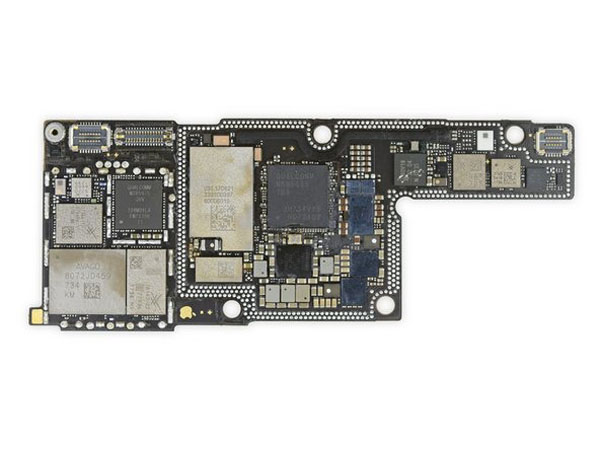

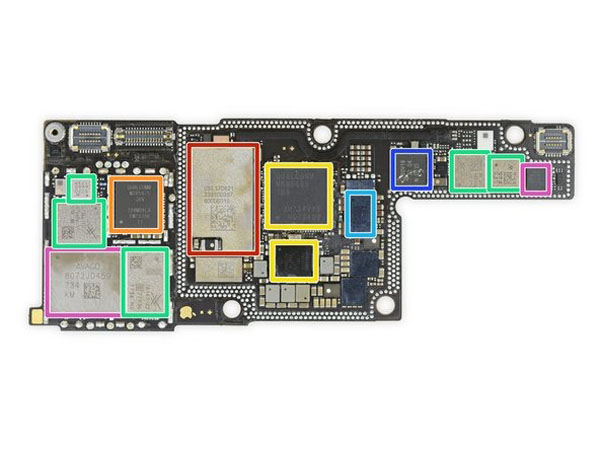

Bước 11:

  • Mô-đun WiFi / Bluetooth của Apple / Murata USI 170821 339S00394

  • Bộ thu phát LTE Qualcomm WTR5975 gigabit.

  • Modem Qualcomm MDM9655 Snapdragon X16 LTE và PMD9655 PMIC. Nhưng Apple đang cung cấp nguồn kép cho modem và TechInsights đã tìm thấy Intel XMM7480 (PMB9948) trong mẫu A1901 của họ. Mặc dù modem có khả năng của nó, Apple không hỗ trợ tốc độ Gigabit với phần Qualcomm.

  • Bộ khuếch đại công suất Skyworks 78140-22, bộ khuếch đại công suất SKY77366-17, S770 6662, 3760 5418 1736

  • Bộ điều khiển sạc không dây Broadcom BCM59355

  • Module điều khiển NFC NXP 80V18 PN80V

  • Mô-đun khuếch đại công suất Broadcom AFEM-8072, MMMB

Bước 12:

  • Và ở bên ngoài của bánh sandwich bảng logic:
    • Bộ nhớ flash 64 GB Toshiba TSB3234X68354TWNA1

    • Bộ khuếch đại âm thanh Apple / Cirrus Logic 338S00296

Bước 13:

  • Được rồi, vậy Apple đã làm một chiếc bánh sandwich PCB, nhưng nó hoạt động như thế nào?

    • Họ đã tạo ra một PCB spacer thứ ba nối liền chu vi. Và thay vì kết nối hai lớp bằng cáp flex phức tạp, dữ liệu di chuyển dọc theo hàng chục vias qua lỗ .

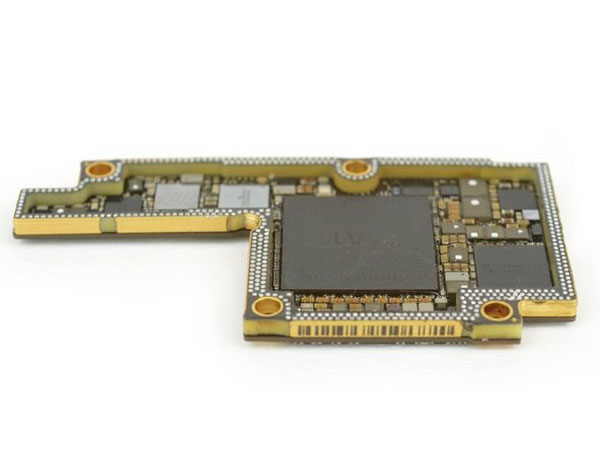

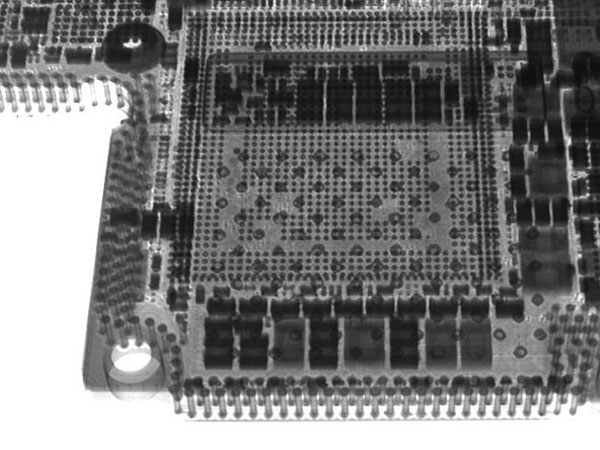

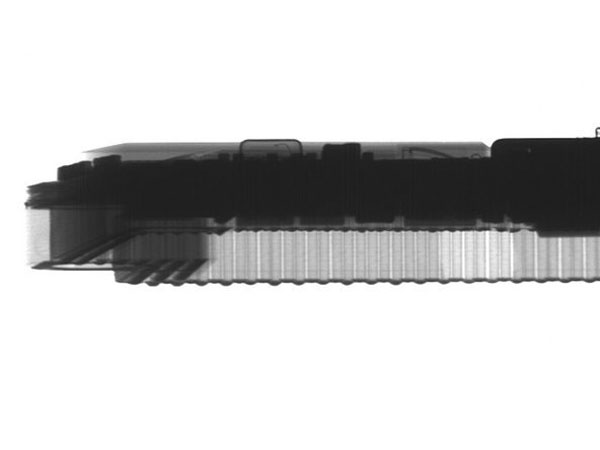

  • Ở đây, A11 SoC nằm nép mình ở trung tâm của bo mạch chính. Bạn có thể cảm nhận cấu trúc 3D của bảng từ các ảnh chụp X-quang. Các xi lanh xung quanh các cạnh là các lỗ được lấp đầy bằng hàn nối hai bảng.

Bước 14:

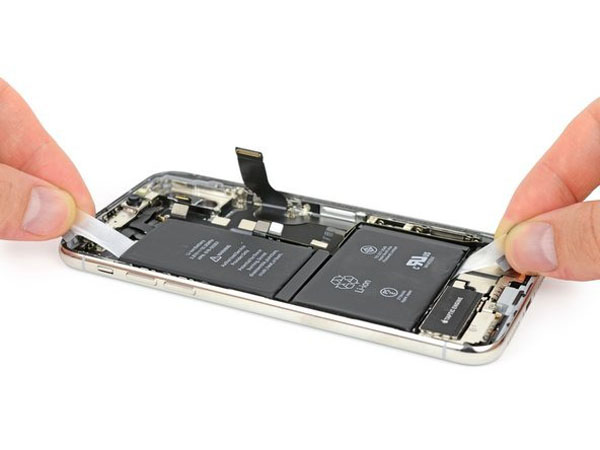

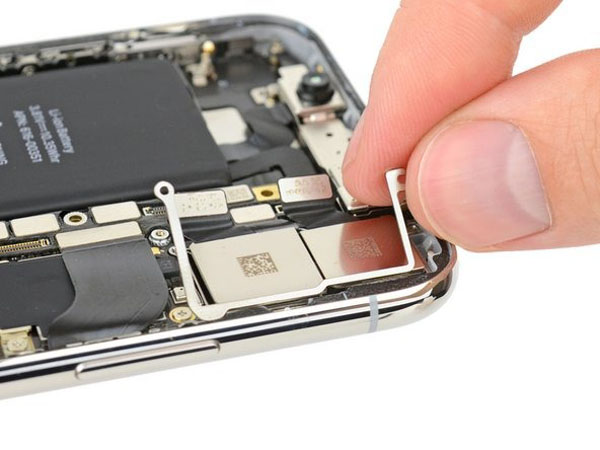

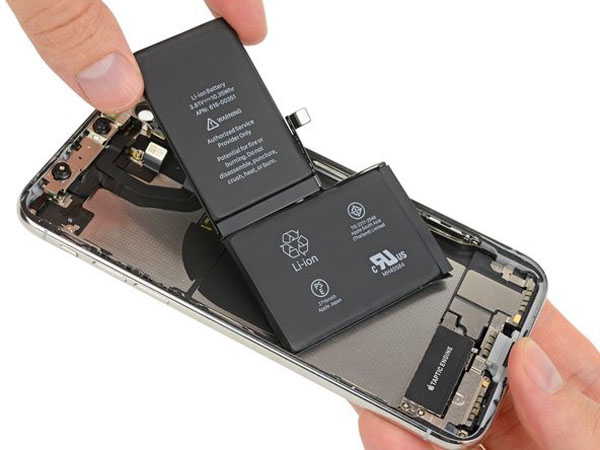

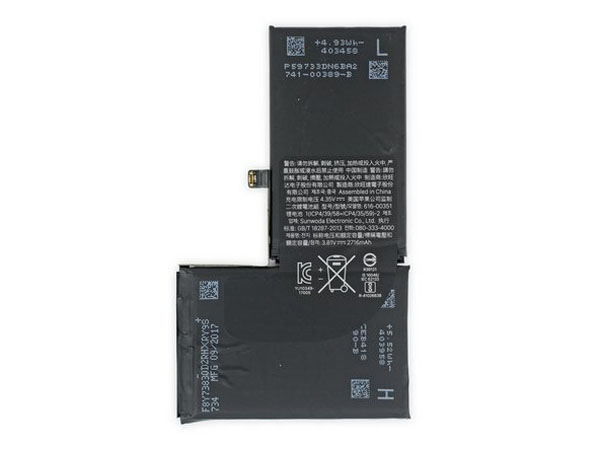

  • Pin hai cell mới có bốn tab kéo, tương tự như pin ngắn hơn mà chúng tôi tìm thấy trong loạt 8 , mặc dù theo một hướng hoàn toàn mới.

    • Các tab kéo được gắn vào các cạnh của các ô, thay vì gập trên đầu, làm cho thủ tục khó hơn một chút so với thông thường.

  • Điện thoại này đang đóng gói pin 10,35 Wh (2716 mAh ở mức 3,81 V), vừa đánh bại pin 10,28 Wh 8 Plus, nhưng vẫn chạy theo Galaxy Note8 với chế độ 12,71 Wh.

  • Thiết kế ô kép là một biện pháp sử dụng không gian hơn là thay đổi công suất. Hai ô cho phép nhiều hình dạng và vị trí sáng tạo hơn, để tận dụng tốt nhất không gian còn lại bằng cách thu nhỏ bảng logic.

Bước 15:

  • Hey nhớ tính năng Face ID đó chứ? Trong một diễn biến bất thường, chúng tôi thực sự đã thử nó trước khi xé điện thoại. Hóa ra máy quay video hỗ trợ IR của chúng tôi không đủ nhanh để làm hỏng mẫu hình chấm, nhưng chúng ta có thể thấy sự chiếu sáng ổn!

  • Thời gian lịch sử: trở lại trong ngày, Microsoft đã tạo ra một cảm biến không gian tiện lợi được gọi là Kinect . Công nghệ ma trận điểm hồng ngoại cung cấp năng lượng cho nó được tạo ra bởi công ty công nghệ Israel PrimeSense .

  • Apple đã mua PrimeSense với giá 360 triệu đô vào năm 2013 và chắc chắn đã đầu tư thêm hàng trăm triệu kể từ đó để đưa sản phẩm này ra thị trường.

  • Trong khi đó, Microsoft bị bỏ mặc và phải tranh giành để phát triển một hệ thống cảm biến mới cho Kinect 2 . Có lẽ bây giờ iPhone có cảm biến độ sâu, mọi người sẽ gắn nó vào máy bay không người lái, quá!

Bước 16:

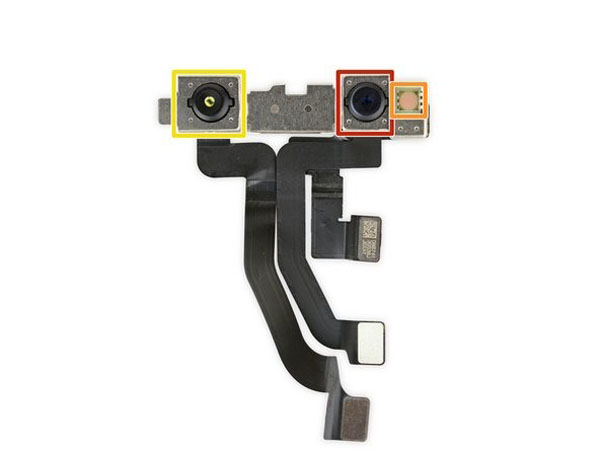

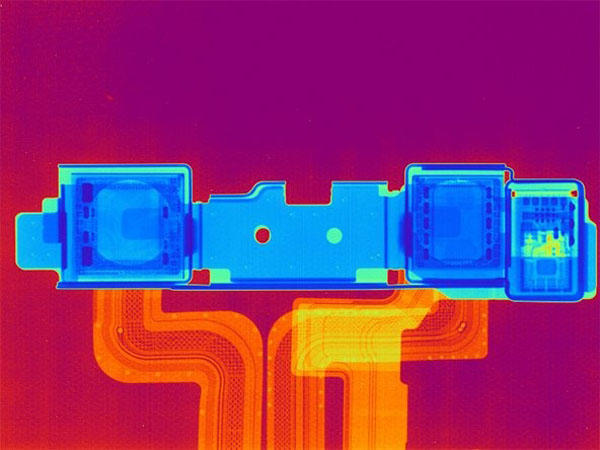

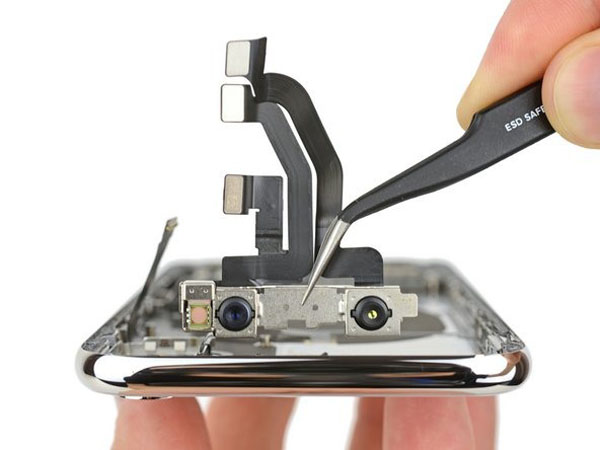

  • Kinect nhỏHệ thống camera TrueDepth! Hệ thống này tập hợp một nhóm các cảm biến để mang lại nhận dạng khuôn mặt cho X.
    • Bước một trong hệ thống này: đèn chiếu sáng lũ được nhúng trong màn hình sẽ chiếu vào mặt bạn bằng ánh sáng hồng ngoại (IR).

    • Tiếp theo, camera phía trước, được đánh dấu màu đỏ, xác nhận sự hiện diện của khuôn mặt.

    • Sau đó, máy chiếu chấm IR, ngoài cùng bên phải, chiếu một lưới các chấm trên khuôn mặt của bạn để tạo bản đồ ba chiều .

    • Cuối cùng, camera hồng ngoại bên trái đọc bản đồ này và gửi dữ liệu tới điện thoại.

    • Dưới vỏ bọc, X hoạt động một số phép thuật phần mềm cực kỳ nhanh để kết hợp tất cả các phần này lại với nhau và tìm ra nếu bạn là bạn, hay người bạn song sinh độc ác của bạn .

Bước 17:

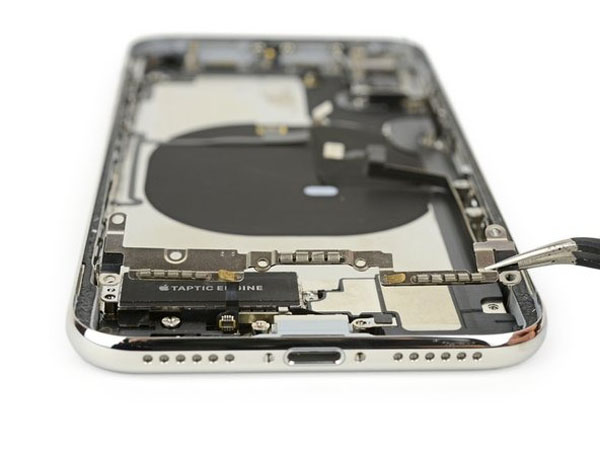

  • Kết thúc là trong tầm nhìn, và chúng tôi cung cấp năng lượng thông qua các thành phần còn lại trong trường hợp phía sau.

    • Khung nhỏ đầu tiên này được bao phủ trong các đầu nối lò xo và ngón tay nối đất EMI, và có một dây cáp ruy băng được dán ở mặt sau.

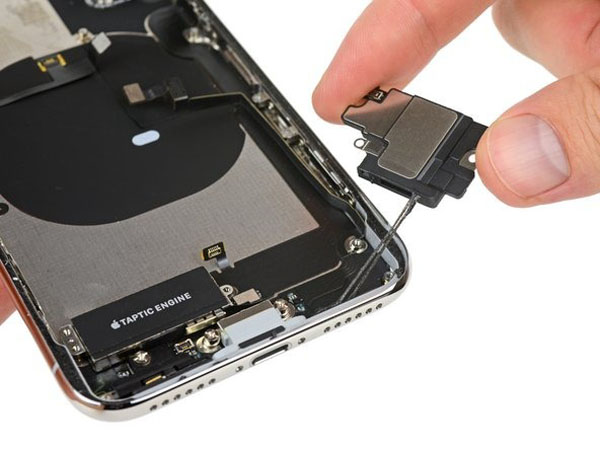

    • Tiếp theo là thùng loa thấp hơn, được hoàn thiện với keo chống thấm ooey gooey xung quanh cổng.

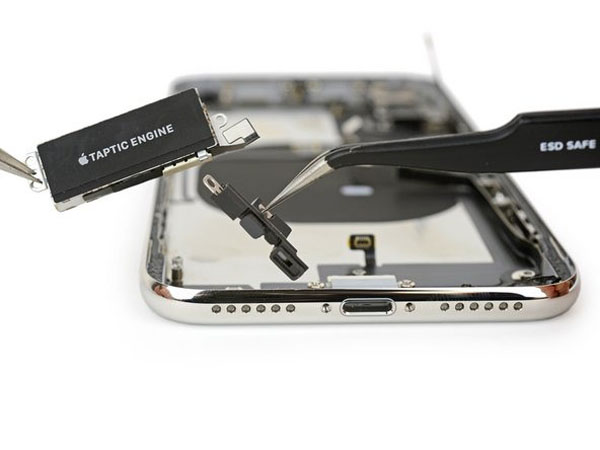

    • Và cuối cùng, Taptic Engine và lỗ thông hơi khí quyển nổi tiếng được giải phóng. Động cơ Taptic của Apple tiếp tục là một động cơ dao động tuyến tính.

Bước 18:

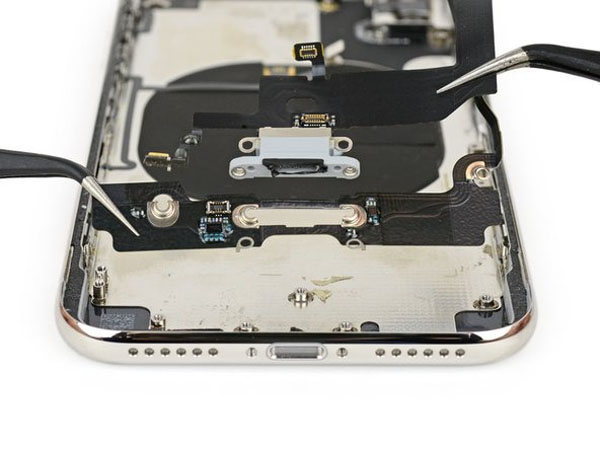

  • Ở dạng tốt như mọi khi, kỹ sư nước mắt của chúng tôi trình diễn kỹ thuật nhíp kép để loại bỏ đầu nối Lightning.

  • Tin vui cho bất cứ ai có dây cáp sạc lung linh: đầu nối Lightning trông có vẻ được gia cố thêm, với khung rộng hơn bắt vít vào bên hông khung.

    • Nó cũng có các lỗ thông qua các ốc vít pentalobe bên ngoài để đi qua và đưa vào màn hình, như chúng ta đã thấy trước đó.




Bước 19:

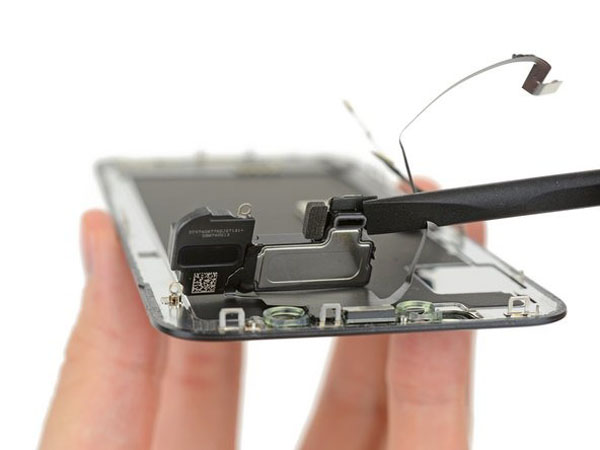

  • Với lắp ráp chính được chọn thành bit, chúng tôi chuyển sự chú ý của chúng tôi trở lại màn hình.Điều đầu tiên bật ra ở chúng tôi là loa tai nghe, mới được thiết kế lại với một ống dẫn mát mẻ để phát ra âm thanh từ màn hình.

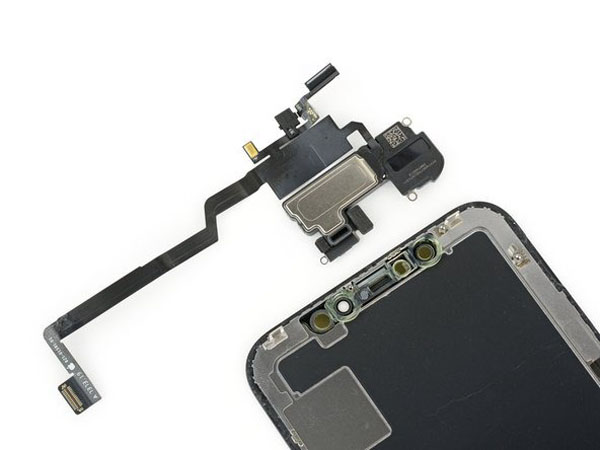

  • Cẩn thận kéo dài các thành phần hiển thị phía trên mang lại bộ sưu tập thành phần hiển thị phía trên phức tạp nhất mà chúng ta đã thấy. Đây là nhà của loa, micrô, cảm biến ánh sáng xung quanh, đèn chiếu sáng lũ lụt và cảm biến tiệm cận.

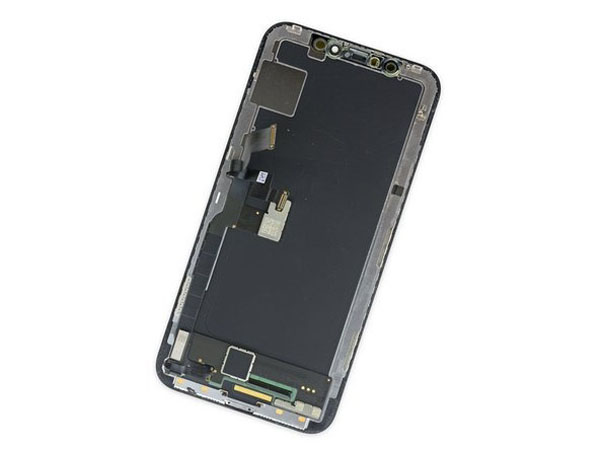

  • Sau khi chọn tất cả các bit mô-đun, chúng ta sẽ để lại một màn hình trần.

Bước 20:

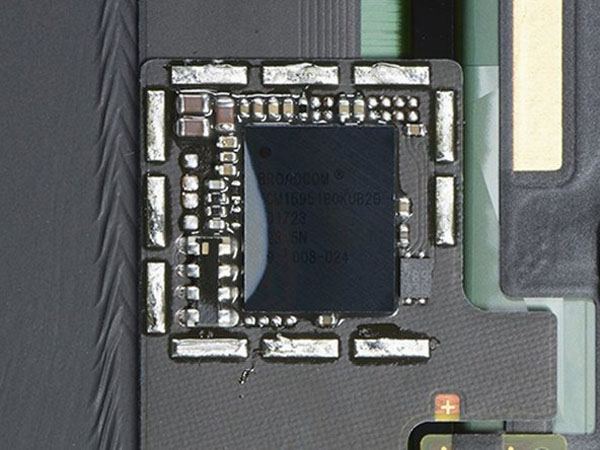

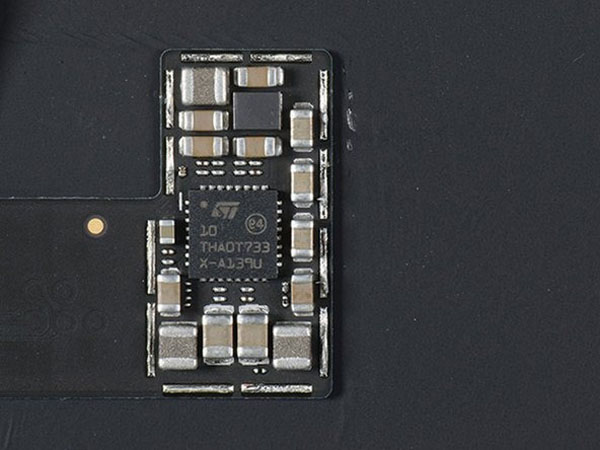

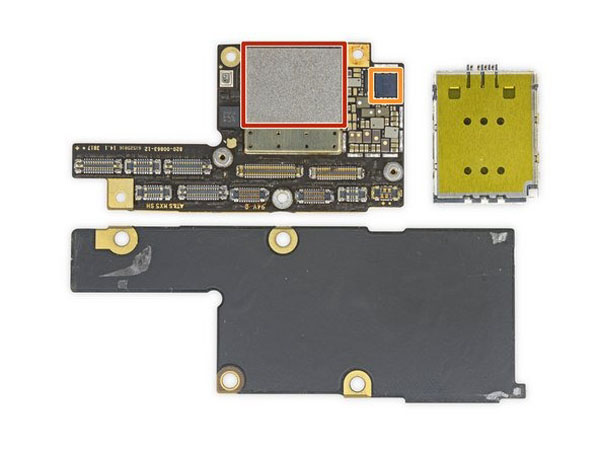

  • Thời gian để có được một cái nhìn vào con chip bí ẩn! Với một chút giúp đỡ từ bạn bè của chúng tôi tại TechInsights, chúng tôi có được một cái nhìn dưới tấm khiên ở mặt sau của màn hình và tìm thấy:
    • Bộ điều khiển màn hình cảm ứng Broadcom, có nhãn BCM15951B0KUB2G.

    • Đồng thời cho chuyến đi: một thiết bị STMicro mới mà chúng tôi chưa từng thấy trước đây, một PMIC OLED có nhãn 10 THADT733 X-139U.

Bước 21:

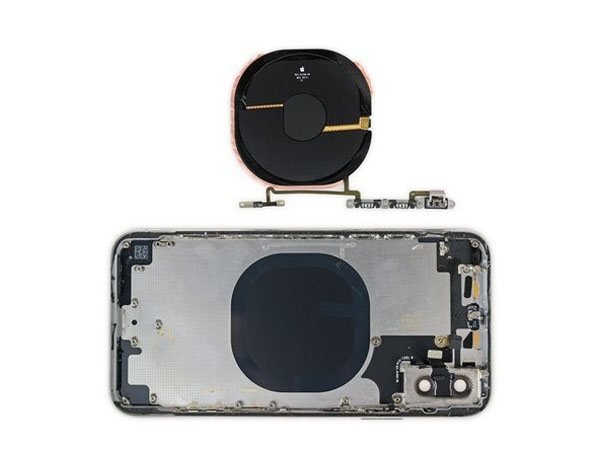

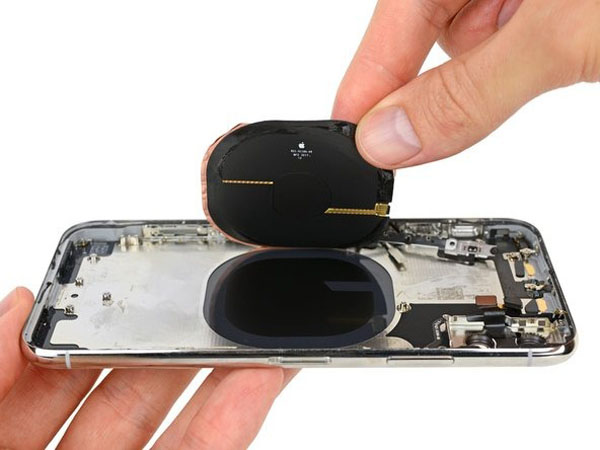

  • Bước xuống kim loại trần của X, chúng tôi gặp một mảnh quen thuộc khác với câu đố dày đặc này: cuộn dây sạc không dây.

    • Ồ, và tất cả mọi thứ gắn liền với nó, bao gồm các nút âm lượng, công tắc chuông / im lặng và khung cảm biến không xác định.

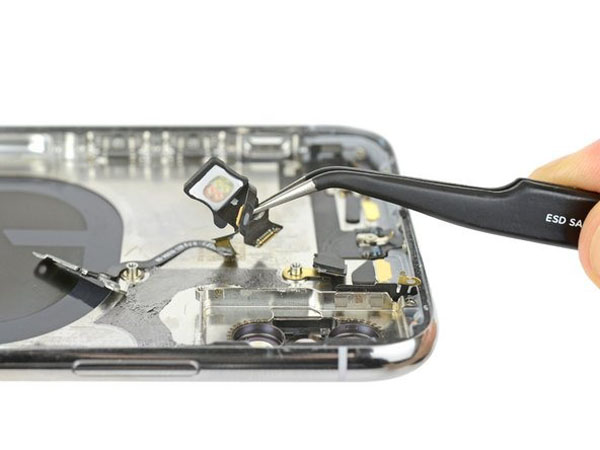

  • Chúng tôi cũng bóc cáp đa chức năng điên rồ khác từ đầu điện thoại. Tổ hợp này là đèn flash True Tone bốn đèn LED và nút nguồn, giống như iPhone của ngày xưa.

Bước 22:

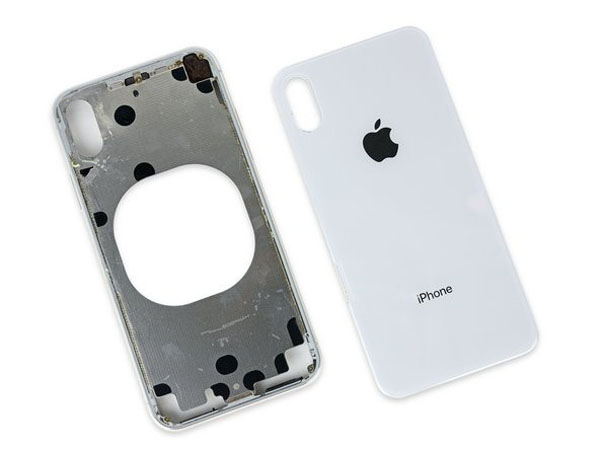

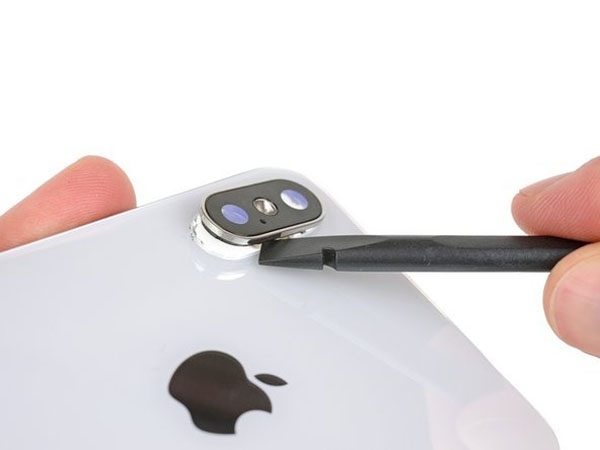

  • Vòng thưởng: Điều gì xảy ra khi bạn phá vỡ mặt kính phía sau trên iPhone X hoàn toàn mới của bạn?

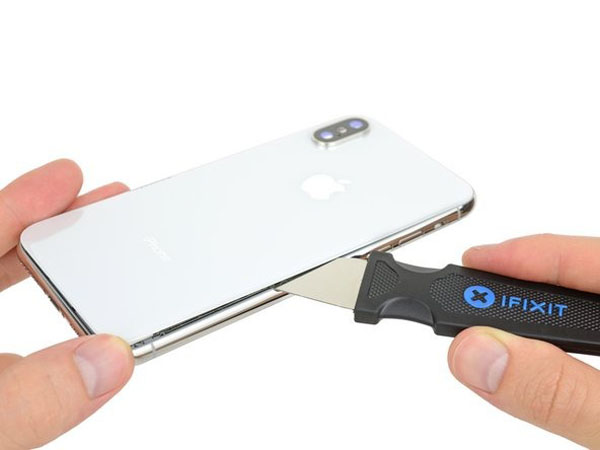

  • Sau rất nhiều nhiệt, chúng tôi bọc chiếc spudger và vẽ chiếc Jimmy của chúng tôi . Giống như iPhone 8 và 8 Plus, X có mặt sau được dán keo nghiêm túc.

  • Sau tất cả Jimmying cẩn thận của chúng tôi, chúng tôi vẫn bị mắc kẹt: Không giống như bảng điều khiển phía sau một mảnh của iPhone 8 , camera gập chồng lên mặt kính phía sau và được hàn tỉ mỉ vào khung kim loại bên dưới.

  • Trong tình huống bị kẹt bằng tay cổ điển này, chúng ta có thể cắt tay (vết sưng camera) hoặc làm vỡ lọ cookie (kính phía sau). Tuyệt quá.

    • Chúng tôi lựa chọn cho máy ảnh gập bụng cho một tấm kính nguyên vẹn. Những người thay thế một bảng điều khiển bị hỏng sẽ không có bất kỳ lựa chọn tốt nào, và họ sẽ có một khoảng thời gian để tìm ra những mảnh vỡ của kính dán.

Bước 23:

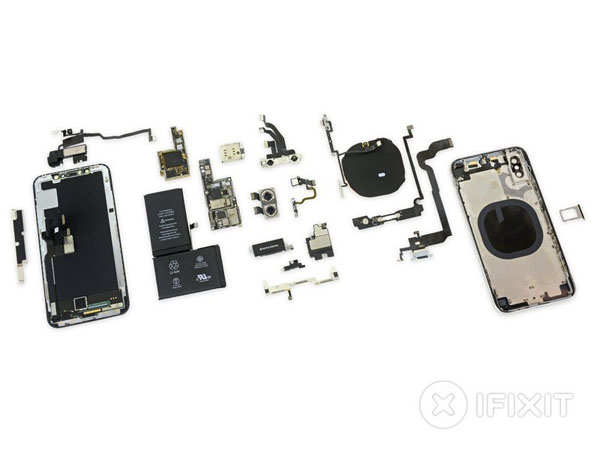

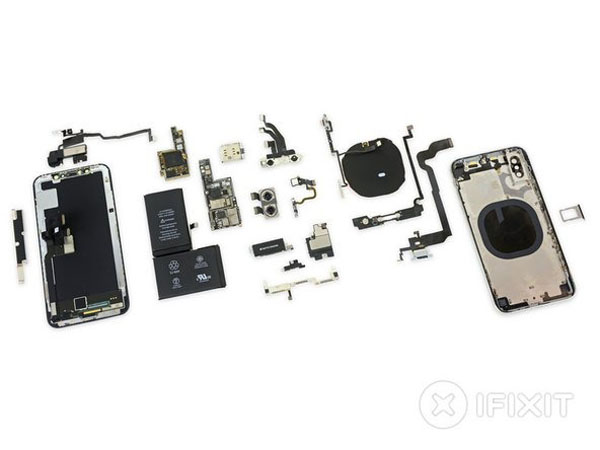

  • Chúng tôi hy vọng bạn thích bữa ăn xé 22 món của bạn. Chúng tôi thấy nó rất bổ dưỡng.

  • Trong trường hợp bạn bỏ lỡ những giọt nước mắt của iPhone 8 hoặc iPhone 8 Plus , bạn có thể kiểm tra chúng để xem một số so sánh. Và hãy xem danh sách Sửa chữa điện thoại thông minhcủa chúng tôi để biết điểm số của thiết bị trong quá khứ.

  • Một lần nữa xin cảm ơn những người trợ giúp tiện dụng của chúng tôi, Circuitwise , Creative Electron và TechInsights !

  • Bạn muốn xem bên trong điện thoại của bạn mà không cần mở nó lên? Kiểm tra hình nền HD X xem qua và X-quang của chúng tôi .
