Mô tả

Sử dụng hướng dẫn này để thay thế loa tai nghe bảng điều khiển phía trước bị hỏng trong iPhone SE của bạn.

Loa tai nghe này tương thích với loa iPhone 5s.

Bước 1:

  • Nếu kính hiển thị của bạn bị nứt, hãy tiếp tục bị vỡ và ngăn ngừa tổn thương cơ thể trong quá trình sửa chữa bằng cách chạm vào kính.
  • Lay chồng lên nhau dải băng đóng gói rõ ràng trên màn hình của iPhone cho đến khi toàn bộ khuôn mặt được bao phủ.

Điều này sẽ giữ cho mảnh thủy tinh chứa và cung cấp tính toàn vẹn cấu trúc khi prying và nâng màn hình.

!!! Đeo kính an toàn để bảo vệ đôi mắt của bạn khỏi bất kỳ kính nào bị rung trong quá trình sửa chữa.

Bước 2:

!!! Trước khi tiếp tục, hãy xả pin iPhone xuống dưới 25%. Pin lithium-ion được sạc có thể bắt lửa và / hoặc nổ nếu vô tình bị thủng.

  • Tắt nguồn iPhone của bạn trước khi bắt đầu tháo gỡ.
  • Tháo hai vít Pentalobe 3,9 mm ra khỏi hai bên đầu nối Lightning.

Bước 3:

Trong các bước sau, bạn sẽ kéo màn hình ra khỏi thân máy. Màn hình hiển thị bao gồm màn hình kính và khung bezel bằng nhựa với các kẹp kim loại.

  • Bất kể công cụ bạn sử dụng, bạn cần chắc chắn rằng bạn kéo toàn bộ màn hình lên.
  • Nếu kính bắt đầu tách ra khỏi nhựa, như thể hiện trong hình ảnh đầu tiên, hãy trượt công cụ mở nhựa giữa khung nhựa và thân điện thoại bằng kim loại để nhổ các kẹp kim loại ra khỏi vỏ máy.

Nếu bạn lắp ráp lại điện thoại với khung bezel màn hình riêng biệt, bạn có thể muốn đặt một dải keo dính mỏng giữa khung bezel nhựa và kính để giữ điện thoại đóng lại.

Bước 4:

Hai bước tiếp theo thể hiện bằng cách sử dụng iSclack, một công cụ tuyệt vời để mở iPhone an toàn mà chúng tôi khuyên bạn nên dành cho bất kỳ ai thực hiện nhiều sửa chữa. Nếu bạn không sử dụng iSclack, hãy bỏ qua hai bước tiếp theo.

  • Đóng tay cầm trên iSclack, mở hàm kẹp.
  • Đặt đáy iPhone của bạn ở giữa các cốc hút, chống lại máy đo độ sâu nhựa.
  • Cốc hút hàng đầu nên đặt ngay phía trên nút home.
  • Mở các chốt để đóng các hàm của iSclack. Đặt giữa các cốc hút và ấn chúng vào phần trên và dưới của iPhone.

Bước 5:

  • Giữ chặt iPhone của bạn và đóng tay cầm của iSclack để tách các cốc hút, kéo bảng mặt trước lên từ vỏ phía sau.
  • ISclack được thiết kế để mở một cách an toàn iPhone của bạn vừa đủ để tách các mảnh, nhưng không đủ để làm hỏng cáp nút home.

Bỏ hai cốc hút ra khỏi iPhone của bạn.

  • Bỏ qua ba bước tiếp theo và tiếp tục Bước 9.

Bước 6:

  • Nếu bạn không có iSclack, hãy sử dụng một cốc hút duy nhất để nâng bảng mặt trước:
  • Nhấn một cốc hút lên màn hình, ngay phía trên nút home.

Hãy chắc chắn rằng cốc là hoàn toàn trên màn hình để có được một con dấu chặt chẽ.

Bước 7:

!!! Bảng điều khiển phía trước được gắn với các clip và có một số cáp ribbon kết nối nó với phần còn lại của điện thoại. Mục tiêu của bạn ở đây là phát hành các clip và mở điện thoại chỉ đủ để ngắt kết nối cáp. Đi chậm và cẩn thận để tránh thiệt hại.

Đảm bảo rằng cốc hút được gắn chắc chắn vào cụm mặt trước gần nút home.

  • Trong khi giữ iPhone xuống bằng một tay, hãy kéo cốc hút lên để hơi tách nút đầu cuối của bảng điều khiển phía trước khỏi vỏ phía sau.
  • Với một công cụ mở nhựa, nhẹ nhàng nâng các cạnh của vỏ phía sau xuống, cách xa cụm bảng điều khiển phía trước, trong khi bạn kéo lên bằng cốc hút.

!!! Hãy dành thời gian của bạn và áp dụng công ty, lực lượng không đổi. Bảng 5 mặt trước lắp ráp là một phù hợp chặt chẽ hơn nhiều so với hầu hết các thiết bị.

Bước 8:

!!! Không cố gắng tháo hoàn toàn cụm bảng mặt trước ra khỏi vỏ phía sau, vì có một số cáp ribbon tinh tế kết nối chúng.

  • Kéo nub nhựa để nhả con dấu chân không trên cốc hút.
  • Tháo cốc hút ra khỏi cụm màn hình.

Bước 9:

  • Mở điện thoại vừa đủ để lộ khung kim loại bao phủ cáp nút home.

!!! Không mở điện thoại quá xa hoặc bạn có nguy cơ làm hỏng dây cáp nút chủ hoặc ổ cắm mà nó cắm vào. Giữ dây cáp lỏng lẻo – nếu nó bị căng căng, quá xa.

  • Chỉ lắp ráp nút gốc của điện thoại sẽ có khả năng sử dụng chức năng Touch ID. Nếu bạn trích xuất cáp, việc cài đặt nút trang chủ mới sẽ chỉ khôi phục các chức năng nút trang chủ thông thường, chứ không chỉ các tính năng của Touch ID.
  • Sử dụng đầu của một spudger để đẩy khung miễn phí và loại bỏ nó bằng nhíp.

Hai bước tiếp theo được áp dụng để lắp ráp lại. Bỏ qua chúng và tiếp tục Bước 12 cho đến khi lắp ráp lại.

Bước 10:

Trong khi lắp ráp lại, bạn sẽ cần phải cài đặt lại giá đỡ cáp Touch ID. Đầu khung cần trượt giữa pin và đầu nối cáp ID cảm ứng, phía trước thẻ kim loại. Phía dưới phải chốt xuống trên đầu nối.

Trượt đầu của giá đỡ qua đầu nối cáp ID cảm ứng từ trái sang phải.

Bước 11:

  • Sử dụng đầu phẳng của một ống hút để chụp phần phía trước của giá đỡ cáp cảm ứng xuống trên đầu nối cáp.

Nếu giá đỡ không bị tuôn ra, bạn có thể cần phải tháo khung và trượt lại trên đầu nối cáp để phù hợp hơn.

Bước 12:

  • Sử dụng đầu của một spudger để nâng đầu nối cáp nút home lên khỏi ổ cắm của nó.

!!! Hãy chắc chắn rằng bạn đang tách đầu nối cáp khỏi ổ cắm của nó và không phải tò mò toàn bộ ổ cắm. Ổ cắm nằm trên dây cáp dán riêng của nó có thể được nâng lên nếu bạn không cẩn thận.

Bước 13:

  • Khi đầu nối đã được nhả ra, hãy kéo đầu cuối của nút lắp ráp ra khỏi vỏ máy, sử dụng phần trên của điện thoại làm bản lề.
  • Mở màn hình hiển thị về góc 90º, và tựa nó vào vật gì đó để giữ nó trong khi bạn đang làm việc trên điện thoại.
  • Thêm băng cao su để giữ màn hình hiển thị an toàn tại chỗ trong khi bạn làm việc. Điều này ngăn cản sự căng thẳng quá mức trên cáp hiển thị.

Trong một nhúm, bạn có thể sử dụng một đồ uống đóng hộp chưa mở để giữ màn hình.

Bước 14:

  • Tháo hai vít Phillips # 000 1.6 mm bảo đảm giá đỡ đầu nối pin kim loại vào bảng logic.

Bước 15:

  • Tháo khung nối đầu nối pin bằng kim loại ra khỏi iPhone.

Bước 16:

  • Sử dụng đầu phẳng của một ống hút để nhẹ nhàng nâng đầu nối pin lên từ ổ cắm của nó trên bảng logic.

!!! Hãy rất cẩn thận để chỉ nâng lên trên kết nối pin chính nó và không phải là ổ cắm trên bảng logic. Nếu bạn nâng lên trên ổ cắm bảng logic hoặc bản thân hội đồng quản trị, bạn có thể phá hủy ổ cắm hoặc làm hỏng các thành phần lân cận trên bảng.

Bước 17:

Tháo các vít sau đảm bảo khung cáp lắp ráp bảng mặt trước vào bảng logic:

  • Một vít Phillips # 000 1,7 mm.
  • Một vít Phillips # 000 1,2 mm.
  • Một vít Phillips # 000 1,3 mm.
  • Một vít Phillips # 000 dài hơn 1,7 mm

Trục vít 1,7 mm này có xu hướng không bị thu hút bởi một tuốc nơ vít từ hóa. Cẩn thận không để mất nó khi tháo ra.

!!! Điều đặc biệt quan trọng là phải theo dõi các vít của bạn trong bước này để lắp ráp lại. Vô tình sử dụng ốc vít 1,3 mm hoặc một trong các vít 1,7 mm ở lỗ dưới cùng bên phải sẽ dẫn đến thiệt hại đáng kể cho bo mạch logic khiến điện thoại không còn khởi động đúng cách nữa.

!!! Vô tình sử dụng ốc vít 1,3 mm hoặc một trong các vít 1,7 mm ở lỗ dưới cùng bên phải sẽ dẫn đến thiệt hại đáng kể cho bo mạch logic khiến điện thoại không còn khởi động đúng cách nữa.

Bước 18:

  • Tháo khung cáp lắp ráp bảng mặt trước khỏi bo mạch logic.

Bước 19:

  • Sử dụng một spudger hoặc một móng tay để ngắt kết nối camera mặt trước và cáp cảm biến.

Bước 20:

!!! Hãy chắc chắn rằng pin đã bị ngắt kết nối trước khi bạn ngắt kết nối hoặc kết nối lại cáp trong bước này.

  • Ngắt kết nối đầu nối cáp LCD.

Khi lắp ráp lại điện thoại, cáp LCD có thể bật ra khỏi đầu nối. Điều này có thể dẫn đến các đường trắng hoặc màn hình trống khi bật lại điện thoại của bạn. Nếu điều đó xảy ra, chỉ cần kết nối lại cáp và điện chu kỳ điện thoại của bạn. Cách tốt nhất để cấp nguồn cho điện thoại của bạn là ngắt kết nối và kết nối lại pin.

Bước 21:

  • Cuối cùng, ngắt kết nối đầu nối cáp số hóa.

Bước 22:

  • Tháo cụm mặt trước khỏi vỏ phía sau.

Bước 23:

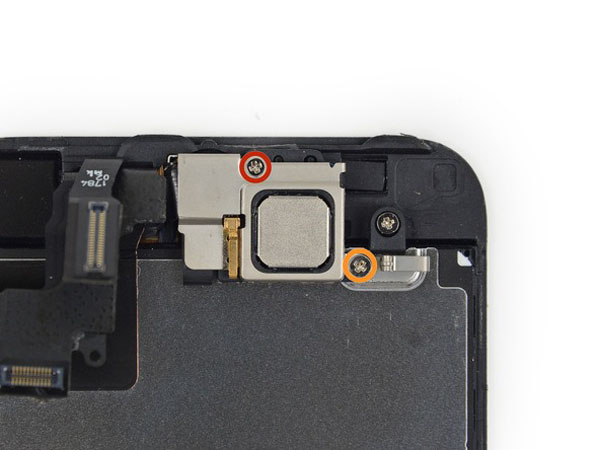

Tháo hai ốc vít đảm bảo khung thành phần phía trên:

  • 4,0 mm Phillips # 000
  • 2,3 mm Phillips # 000

!!! Điều bắt buộc là các vít phải được lắp vào các lỗ tương ứng. Nếu không, nó có thể gây hư hỏng nghiêm trọng cho màn hình LCD trong quá trình lắp ráp lại.

Bước 24:

Hướng điện thoại như hình minh họa, với nút trang chủ ở trên cùng và loa tai nghe ở phía dưới.

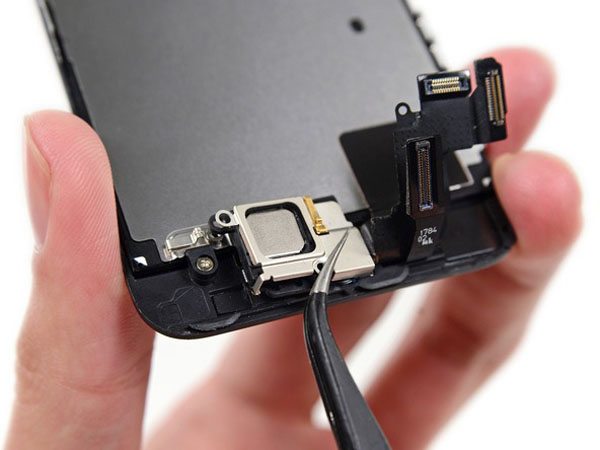

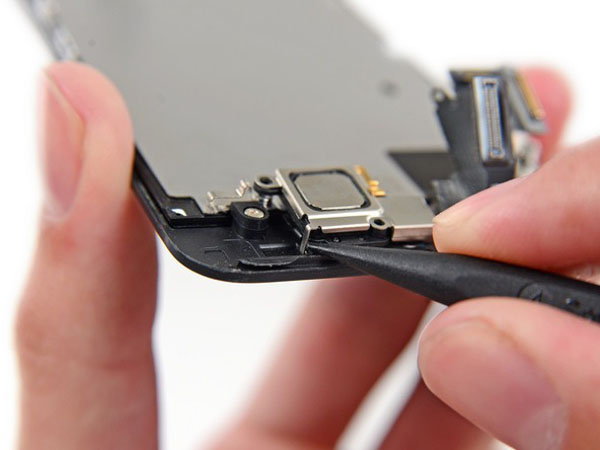

  • Nhẹ nhàng tháo clip, gần góc dưới cùng bên trái của giá đỡ loa tai nghe, ra khỏi hốc của nó trên cụm bảng mặt trước.

!!! Không được nâng lên bằng lực quá mạnh vì khung loa tai nghe mỏng manh và dễ uốn.

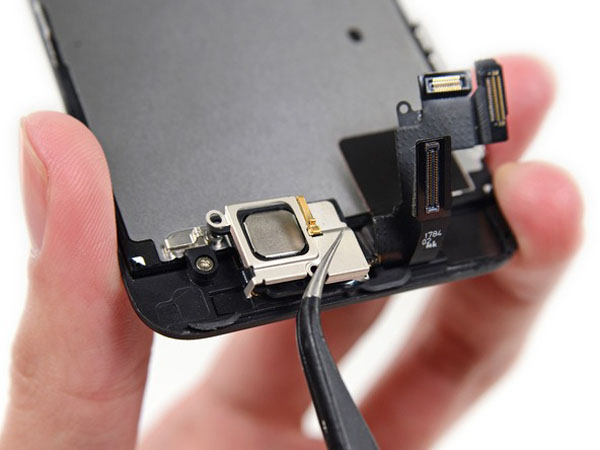

  • Với một bộ nhíp, chuyển khung sang bên trái để bỏ ghim.

Bước 25:

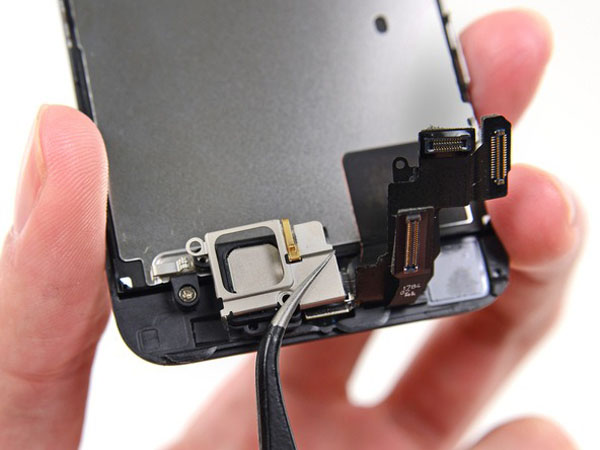

  • Tháo khung khỏi màn hình.

Bước 26:

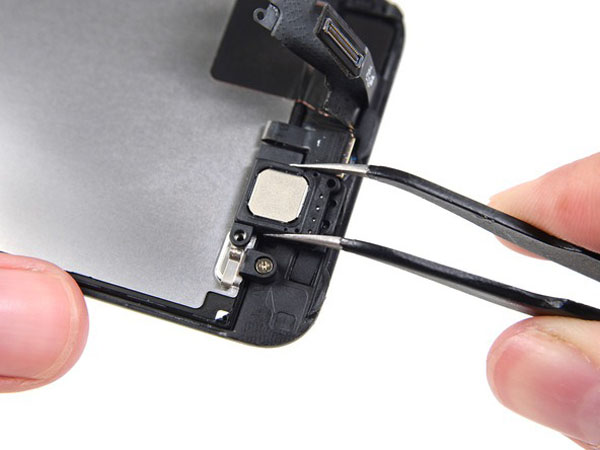

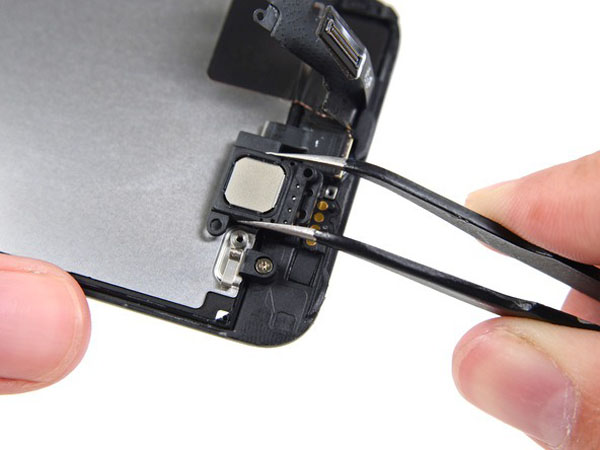

  • Tháo loa tai nghe với một bộ nhíp.

!!! Nếu bạn sử dụng ngón tay, hãy cẩn thận để không chạm vào các điểm tiếp xúc màu vàng ở mặt trước. Dầu ngón tay có thể ngăn ngừa tiếp xúc tốt.

Bước 27:

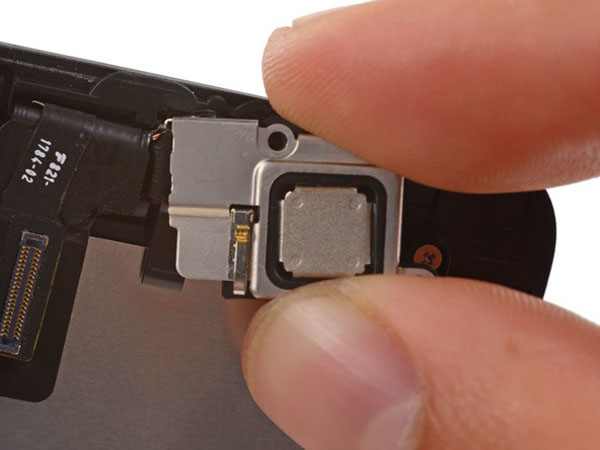

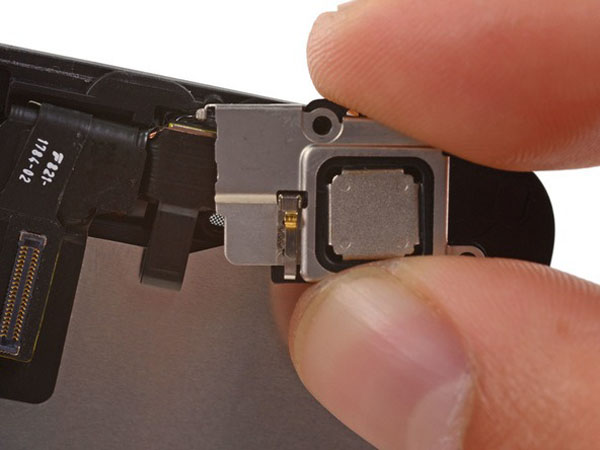

Để thay thế loa tai nghe, cách dễ nhất là cài đặt loa và giá đỡ với nhau:

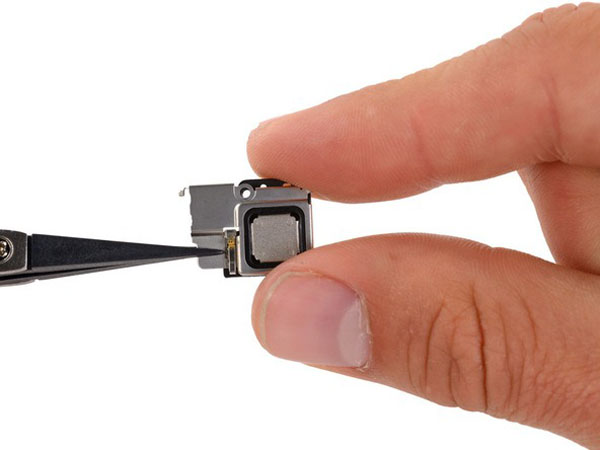

  • Đặt giá đỡ loa tai nghe qua loa để nó vừa khít với vỏ loa của nó.
  • Trượt móc trái của khung vào rãnh trên góc trên cùng bên trái của máy ảnh mặt trước.
  • Xoay khung đỡ sao cho nó nằm phẳng trên vỏ sau, căn chỉnh hai lỗ vít. Ấn giá đỡ vào vị trí, đảm bảo móc ở phía bên phải của khung kim loại bám vào màn hình.
