Bước 1: iPhone 11 Pro Max Teardown

  • Có rất nhiều tin đồn — nhưng đi vào chuyện này, chúng ta chỉ biết một điều chắc chắn, và đó là sáu điều sau:
  • Màu đỏ: A13 Bionic SoC với công cụ thần kinh thế hệ thứ ba
  • Màu cam: Màn hình Super Retina XDR OLED 6,5 ”(2688 × 1242) 458 ppi với True Tone và HDR (không có 3D Touch)
  • Màu vàng: Ba camera sau 12 MP (siêu rộng, rộng và tele) và camera selfie 12 MP kết hợp với phần cứng TrueDepth FaceID
  • Màu xanh lá: 64 GB bộ nhớ trên bo mạch (256 GB và 512 GB tùy chọn)
  • Màu xanh dương nhạt: Gigabit-class LTE, Wi-Fi 6, Bluetooth 5.0, NFC
  • Màu xanh dương đậm: Xếp hạng IP68

Bước 2:

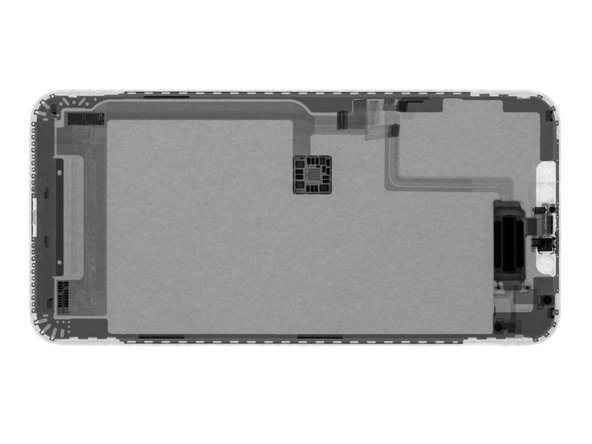

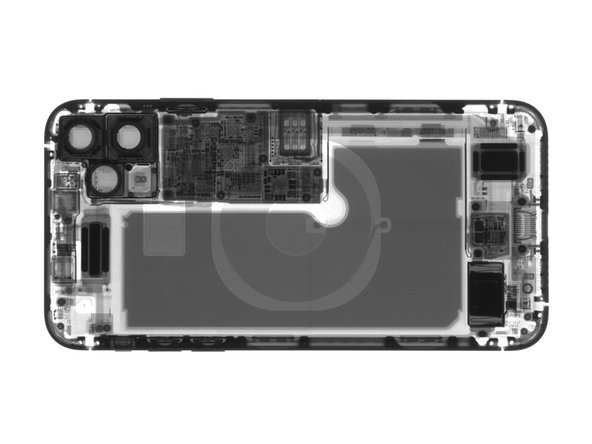

  • Trước khi đi quá xa, chúng tôi nhờ bạn bè của chúng tôi tại Creative Electron giúp đỡ một chút. Nhờ sức mạnh của tia X, chúng cho chúng ta cái nhìn lén về những gì phía trước.

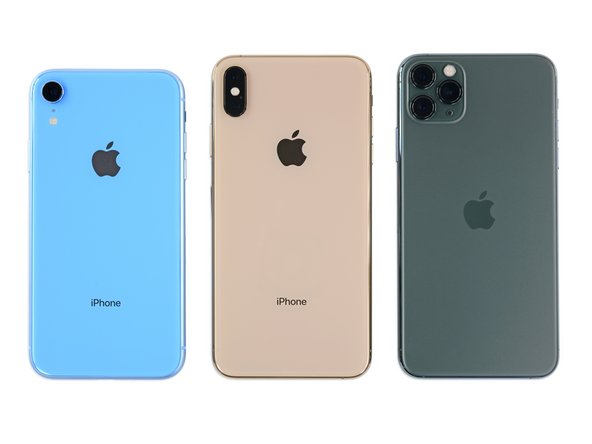

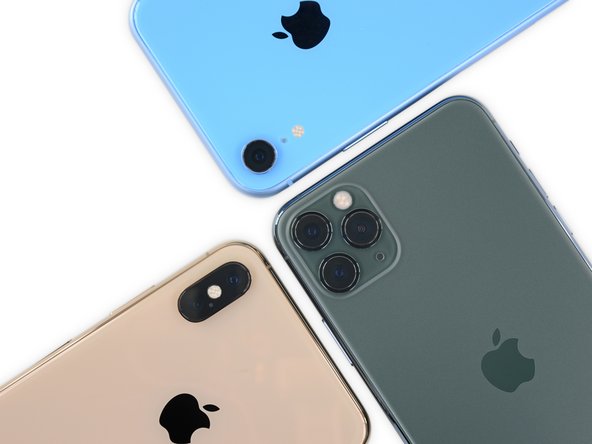

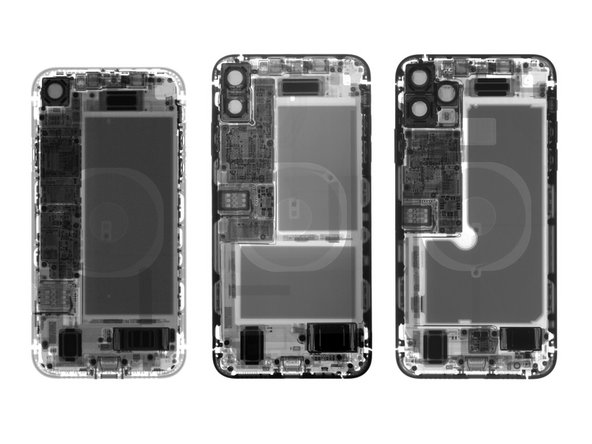

  • Xếp hàng để bạn thỏa sức xem (từ trái sang phải) là iPhone XR, XS Max và 11 Pro Max.
  • Bản xem trước xem qua của chúng tôi để lại cho chúng tôi một số ấn tượng ban đầu:
  • Pin trong 11 Pro Max trông giống như thiết kế một cell mà chúng ta đã thấy năm ngoái trên iPhone XS , nhưng điều này đánh dấu lần đầu tiên nó được đưa vào điện thoại Max.
  • Apple dường như đã cắt giảm kích thước bảng logic một lần nữa , gần như chắc chắn để nhường chỗ cho dãy ba camera khổng lồ đó.

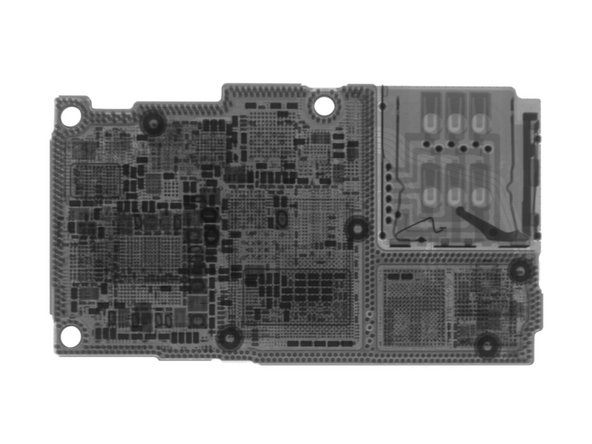

  • Cuối cùng nhưng không kém phần quan trọng, có vẻ như có một bảng mạch mới bí ẩn nằm bên dưới pin.
  • Điều này có thể liên quan đến việc sạc không dây song phương được đồn đại ?

Bước 3:

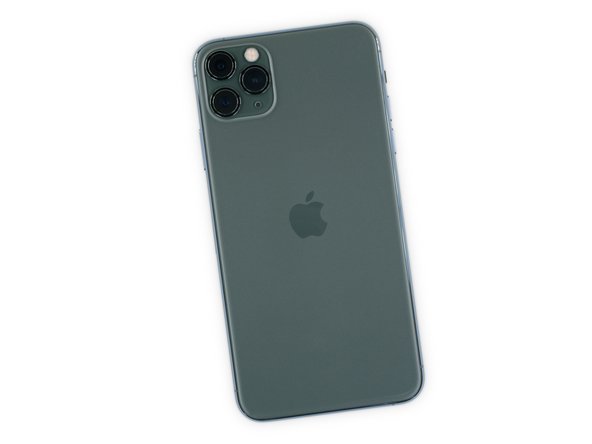

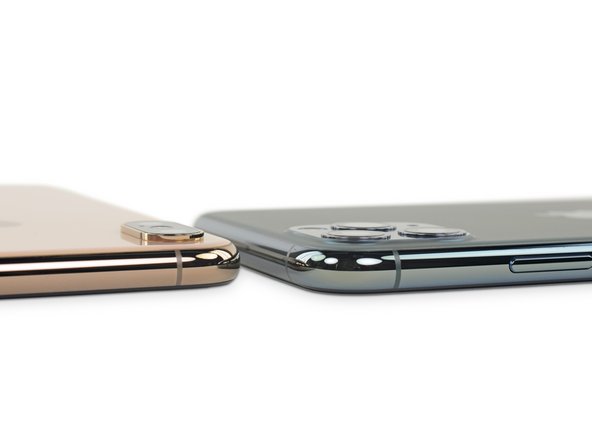

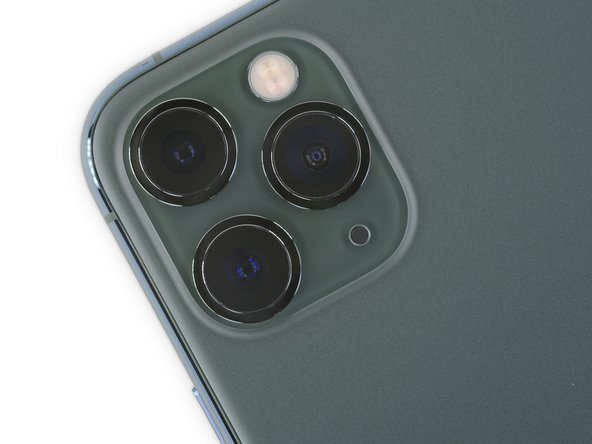

  • IPhone năm nay bổ sung thêm một chút vật liệu ở giữa và rất nhiều xung quanh camera.
  • Máy ảnh “va chạm” dường như không còn phù hợp nữa … ” mesa ” có thể?
  • Ít nhất phần cao nguyên camera của iPhone này có các cạnh gấp khúc khiến nó kết hợp với mặt sau của điện thoại tốt hơn một chút.
  • Và quan trọng nhất, điện thoại của chúng tôi có màu mới nhất của Apple: Boba Màu xanh lá cây nửa đêm.

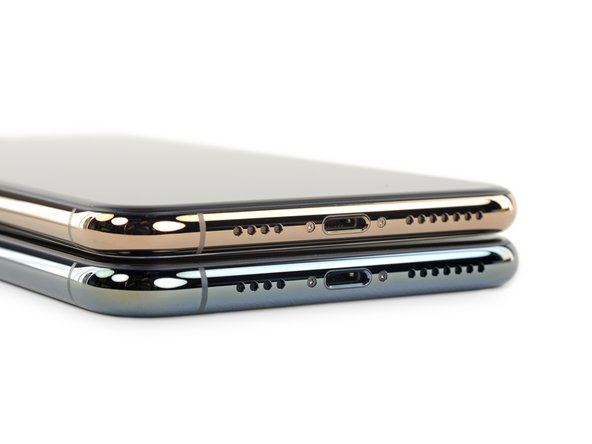

  • Hai điều cuối cùng cần lưu ý ở đây trước khi chúng ta tìm hiểu chiếc máy màu xanh lá cây này: logo Apple mới được đặt chính giữa và số kiểu máy mới được giấu trong khay SIM , A2161.

Bước 4:

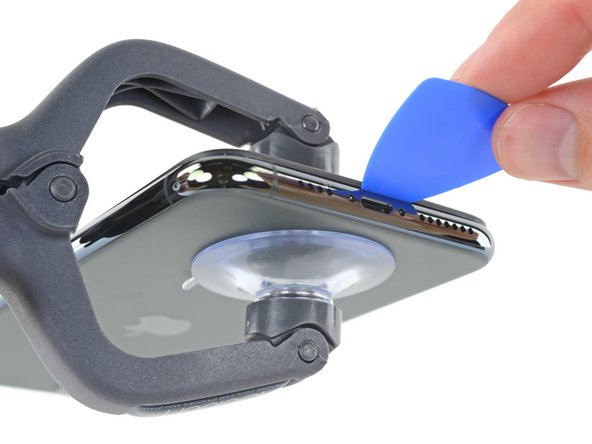

  • IPhone mới lạ mắt, cùng một quy trình mở cũ — với một sự thay đổi!

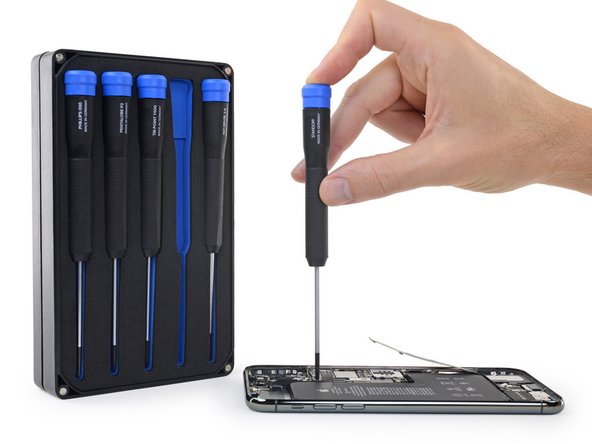

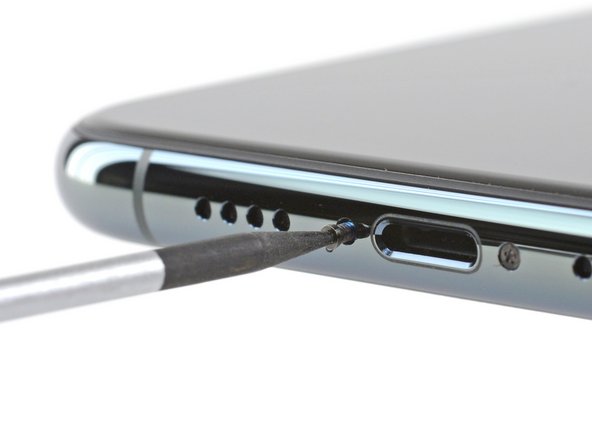

  • Năm nay, chúng tôi lấy trình điều khiển P2 có cánh cố định của mình từ bộ Marlin mới dành riêng cho iPhone để giải phóng một cặp pentalobes.
  • Sau đó, iSclack và một nút chọn mở di chuyển để xử lý phần còn lại và chúng ta có thể bắt đầu nâng màn hình lên.
  • Mặc dù là “chiếc iPhone có khả năng chống nước tốt nhất từ ​​trước đến nay” của Apple, chất kết dính xung quanh màn hình cho cảm giác tương tự như các điện thoại năm ngoái. Vì vậy, quá trình bán xăng dựa trên pentalobe của yore.

Bước 5:

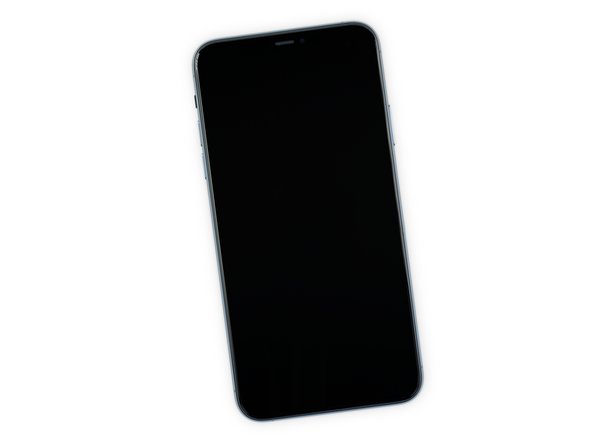

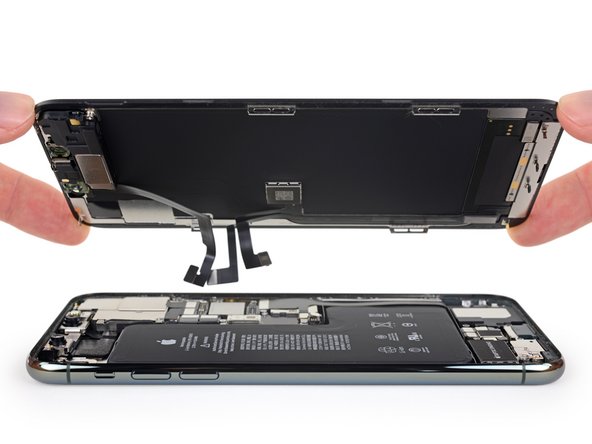

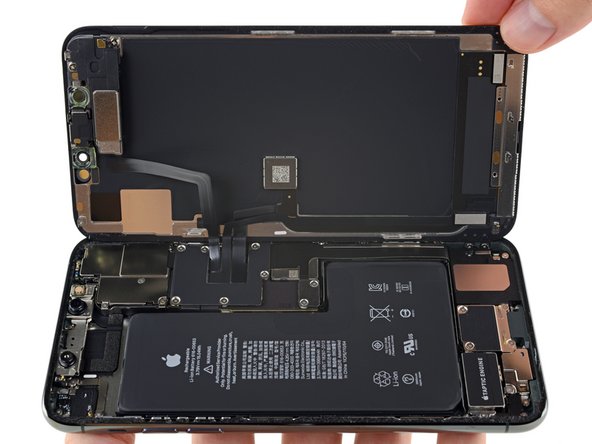

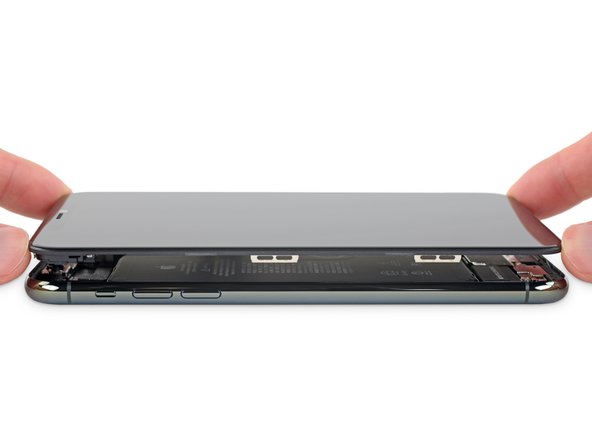

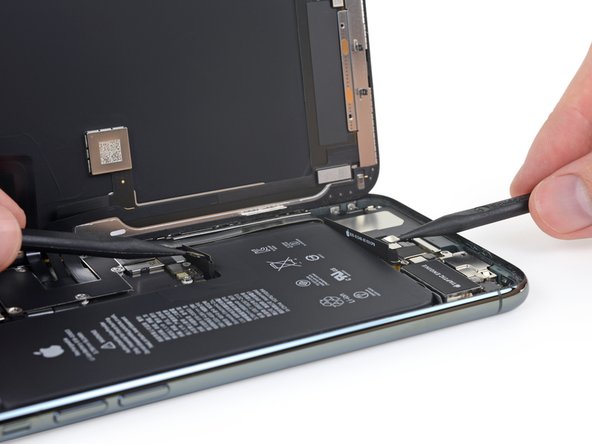

  • Đã đến lúc chúng ta có cái nhìn đầu tiên về bên trong chiếc iPhone Tối đa Chuyên nghiệp này hoàn chỉnh với viên pin hình chữ L khổng lồ — với hai đầu nối pin? Bây giờ đó là mới.
  • Có thể có một số lý do để cáp bổ sung này tồn tại, nhưng sạc song phương chắc chắn là một trong số đó.
  • Một số thử nghiệm cho kết quả sau:
  • Điện thoại sẽ hoạt động mà không cần kết nối đầu cổng sạc (kết nối lại điện thoại sẽ đưa ra cảnh báo nhiệt độ tạm thời cho chúng tôi).
  • Trong khi cáp dưới đó bị ngắt kết nối, điện thoại sẽ sạc qua cổng Lightning, nhưng không sạc qua cuộn dây sạc không dây.
  • Khi chúng tôi ngắt kết nối cáp “chính” đi trực tiếp vào bảng logic, điện thoại sẽ tắt như bình thường và sẽ không khởi động, ngay cả với cáp khác được kết nối.

Bước 6:

  • Các nhà sản xuất điện thoại thông minh ngày càng tập trung vào ma thuật phần mềm để cải thiện chất lượng hình ảnh, vì vậy có thể ngạc nhiên khi Apple làm việc rất chăm chỉ cho phần cứng máy ảnh trong năm nay.
  • Nâng cấp lớn nhất là cảm biến / ống kính góc siêu rộng mới, nhưng ống kính góc rộng và ống kính tele tiêu chuẩn cũng được tăng phạm vi ISO và tốc độ cửa trập. Ngay cả máy ảnh mặt trước cũng được tăng độ phân giải nhỏ.
  • Để biết tất cả các chi tiết phức tạp trên máy ảnh, hãy xem bài viết của Halide .
  • Mảng cảm biến FaceID cũng cho thấy một số thay đổi có lợi ở đây: máy ảnh mặt trước hiện là 12 MP— tăng từ 7—  dây cáp của nó không còn bị mắc kẹt dưới pin, vì vậy việc tháo lắp nhanh chóng và dễ dàng hơn bao giờ hết!

Bước 7:

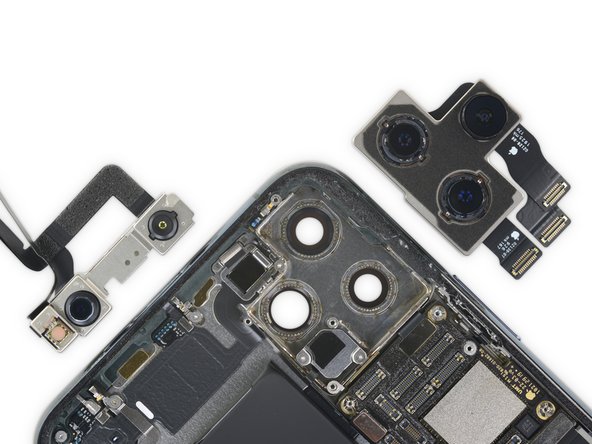

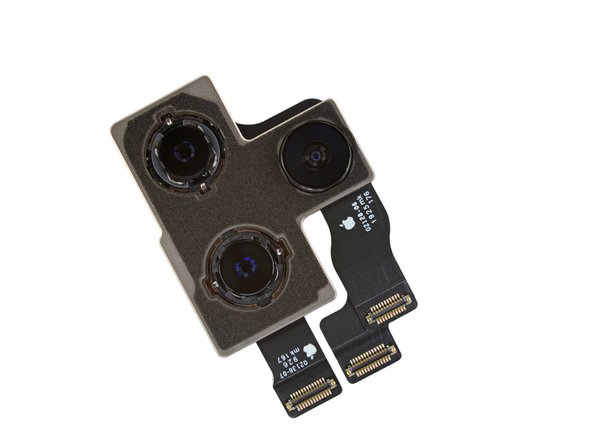

  • Đôi mắt có nó! Ba trong số họ ! Thêm một đèn flash và một lỗ micrô.

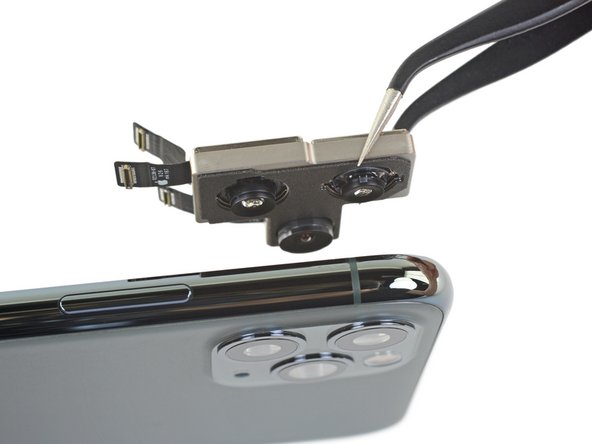

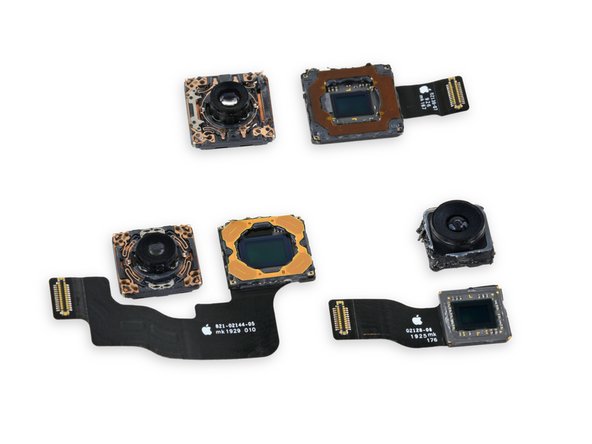

  • Lặn sâu hơn một chút, chúng tôi thấy các camera được lồng vào nhau, mỗi camera đều có dây cáp độc lập riêng.

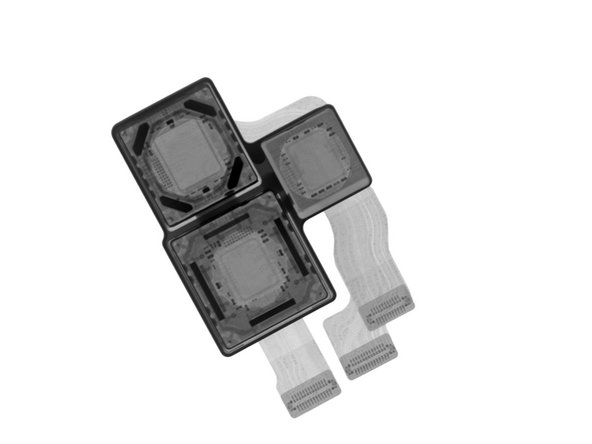

  • Các tia X tiết lộ một số điều bất ngờ — các thanh tối là bằng chứng của OIS và các điểm nhỏ dường như khớp với các thành phần của năm trước, vì vậy có lẽ không có chip RAM chuyên dụng nào ở đây.
  • Bạn không nghĩ rằng chúng tôi sẽ để nó ở đó, phải không? Tất nhiên, chúng tôi đang xem xét sâu hơn — hãy chú ý theo dõi!

Bước 8:

  • Bộ trình điều khiển iPhone Marlin vẫn hỗ trợ chúng tôi, giúp chúng tôi giải phóng những bế tắc cuối cùng để bảo vệ bảng logic kỳ quặc.
  • Thu nhỏ từ một hình bóng Idaho rõ ràng trong iPhone XS thành một cái gì đó Colorado hơn trong iPhone 11 Pro Max, bảng mạch mới này dày đặc!

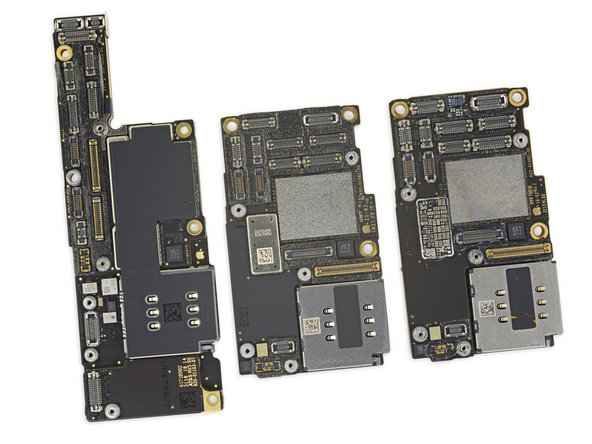

  • Bạn có thấy đôi không? Đừng lo lắng, chúng tôi cũng vậy! Bo mạch của iPhone 11 Pro Max có cấu tạo giống hệt bo mạch của iPhone 11 Pro!
  • Họ có thể thực sự là cùng một hội đồng quản trị? Chúng tôi sẽ giữu bài viết của bạn …

Bước 9:

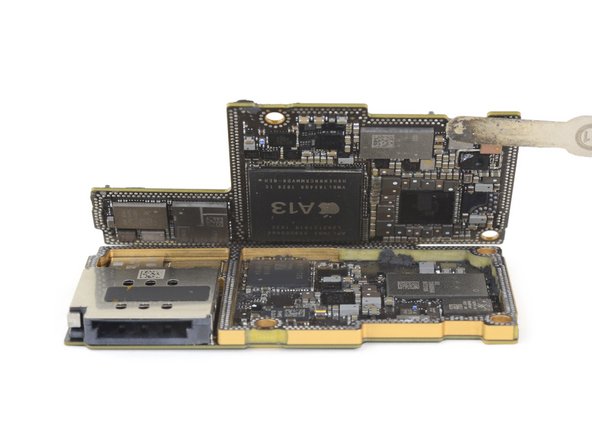

  • Hình dạng mới, thiết kế hai lớp giống nhau và quy trình phân tách.

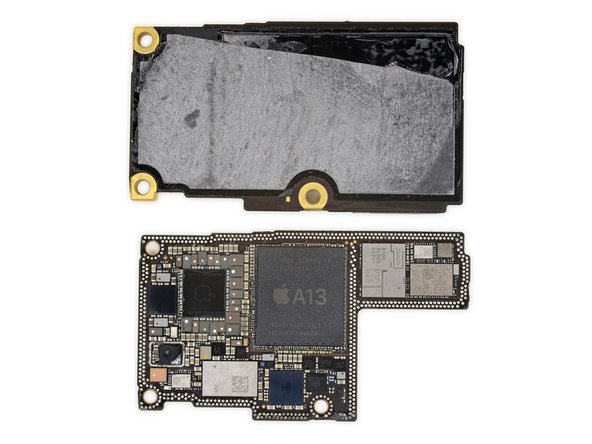

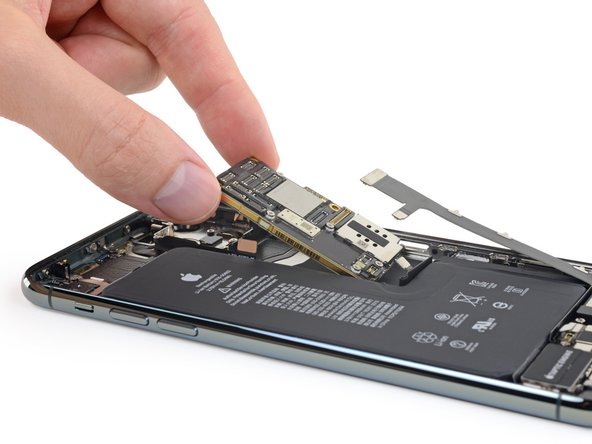

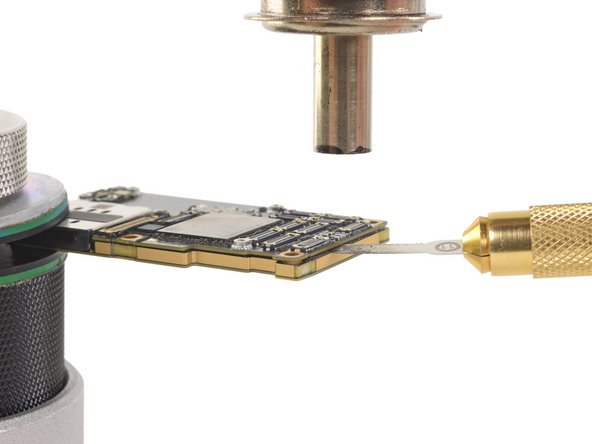

  • Với rất nhiều nhiệt tập trung và chỉ cần một chút cạy, bo mạch phía trên sẽ bong ra khỏi bảng kết nối.
  • Chúng ta có một cái nhìn thoáng qua về bộ vi xử lý A13 được ca ngợi, cùng với hàng tấn các bit silicon khác bị kẹt trên các bo mạch nhỏ bé này.

Bước 10:

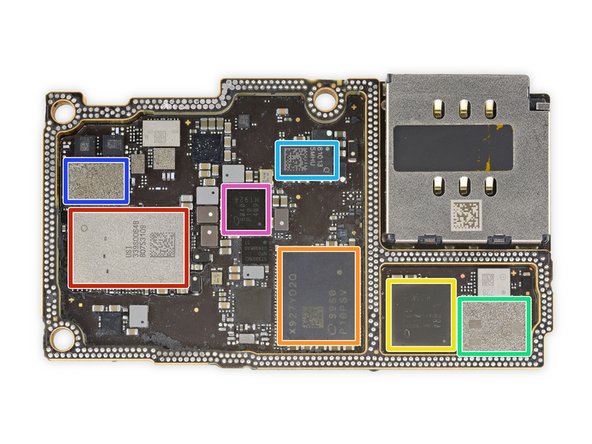

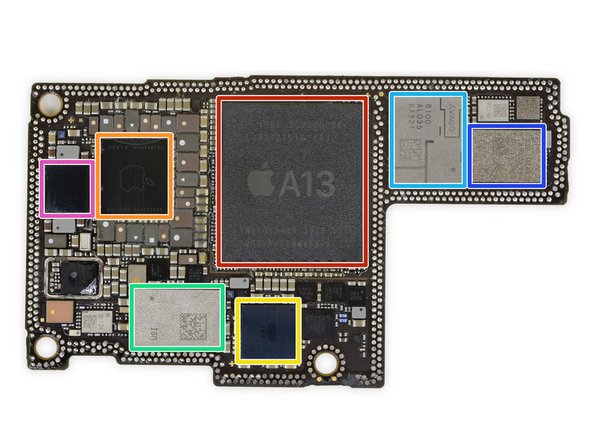

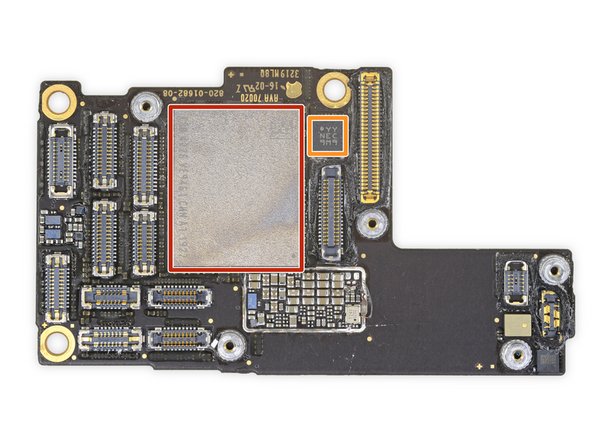

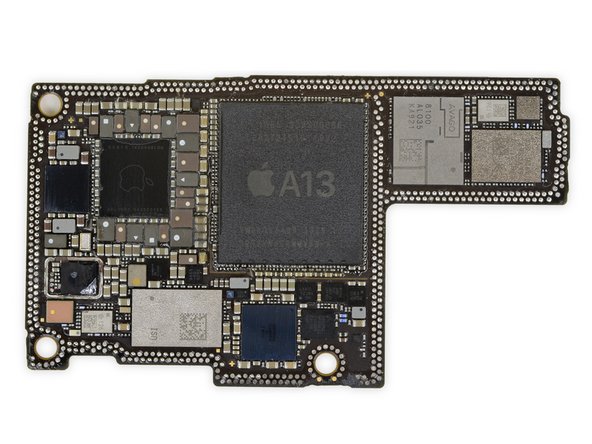

  • Chúng tôi đưa vào các thông số kỹ thuật máy dò chip tốt nhất của mình và bắt đầu làm việc. Đây là những gì chúng tôi có thể xác định cho đến nay:
  • Màu đỏ: Apple APL1W85 A13 Bionic SoC được xếp lớp trên SK Hynix H9HKNNNCRMMVDR-NEH LPDDR4X ( dường như 4 GB , nhưng SK Hynix cần cập nhật bộ giải mã của họ)
  • Màu cam: Apple APL1092 343S00355 PMIC
  • Màu vàng: Bộ giải mã âm thanh Cirrus Logic 338S00509
  • Màu xanh lá: Mô-đun USI không được đánh dấu— bản cập nhật nhỏ : hóa ra đây  nơi ẩn chứa chip băng thông siêu rộng U1 mới của Apple. Đọc tất cả về nó trong bài đăng trên blog của chúng tôi .
  • Màu xanh dương nhạt: PAMiD dải trung / cao của Avago 8100
  • Màu xanh dương đậm: Skyworks 78221-17 PAMiD băng tần thấp
  • Màu tím: IC quản lý nguồn STMicrolectronics STB601A0N

Bước 11:

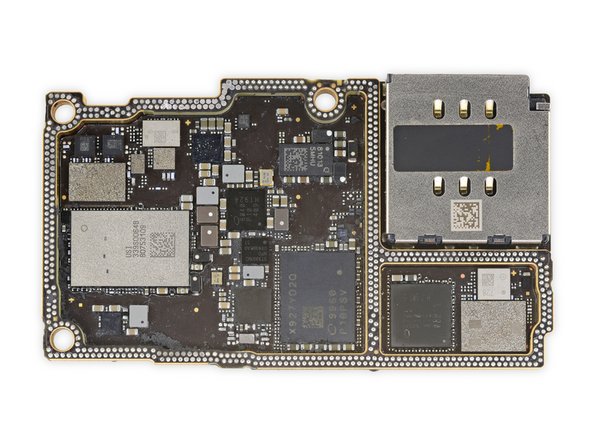

  • Nhiều chip hơn bạn có thể lắc một que, nhưng chúng tôi đang lắc nhanh nhất có thể. Đây là bảng RF:
  • Màu đỏ: Apple / USI 339S00648 WiFi / SoC Bluetooth
  • Màu cam: Modem Intel X927YD2Q (có thể là XMM7660)
  • Màu vàng: Bộ thu phát Intel 5765 P10 A15 08B13 H1925
  • Màu xanh lá: Skyworks 78223-17 PAM
  • Màu xanh dương nhạt: 81013 – Theo dõi phong bì Qorvo
  • Màu xanh dương đậm: Skyworks 13797-19 DRx
  • Màu tím: PMIC băng tần cơ sở Intel 6840 P10 409 H1924

Bước 12:

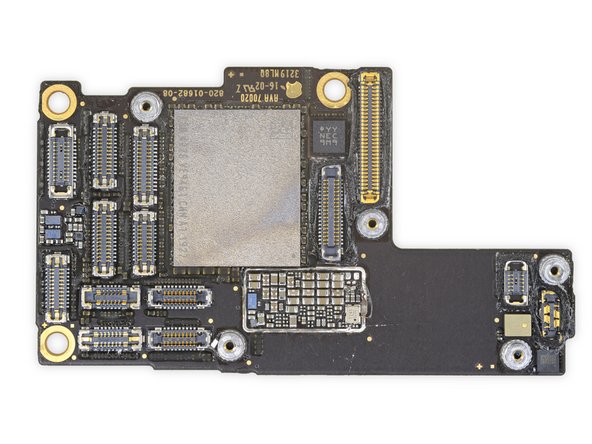

  • Cuối cùng nhưng không kém phần quan trọng, mặt trên mà chúng tôi tìm thấy:
  • Màu đỏ: Bộ nhớ flash Toshiba TSB 4226VE9461CHNA1 1927 64 GB
  • Màu cam: YY NEC 9T9 (có khả năng tăng tốc / con quay hồi chuyển)
  • Ngoài tất cả các chip này, chúng tôi còn tách ra một số lớp vật liệu truyền nhiệt graphite làm nền cho bo mạch RF.
  • Apple cho biết thiết kế tản nhiệt được cải tiến của họ mang lại cho những chiếc iPhone Pro này “hiệu suất duy trì tốt nhất từng có trong một chiếc iPhone.” Điều đó được thực hiện bằng cách kéo nhiệt từ bảng logic đi thẳng qua một số lớp than chì để tản nhiệt vào vỏ sau.
  • Điều này có vẻ không lạ mắt như các hệ thống làm mát bằng chất lỏng mà chúng ta đã thấy trong một số điện thoại Android , nhưng chắc chắn nó phải đủ để giữ cho A13 siêu hiệu quả mát mẻ, đồng thời không can thiệp vào bất kỳ tín hiệu nào truyền đến hoặc từ bảng RF mà nó bám vào.

Bước 13:

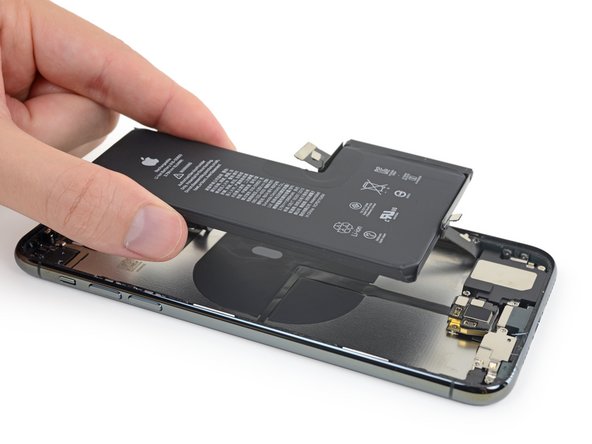

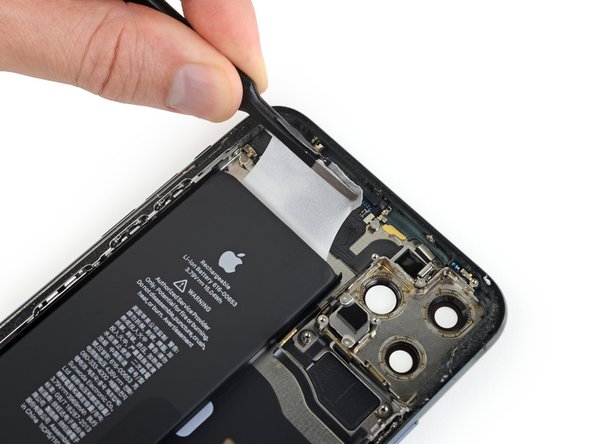

  • Chuyển sang pin, chúng tôi rất ngạc nhiên khi tìm thấy một số tính năng tương đối thân thiện với sửa chữa.

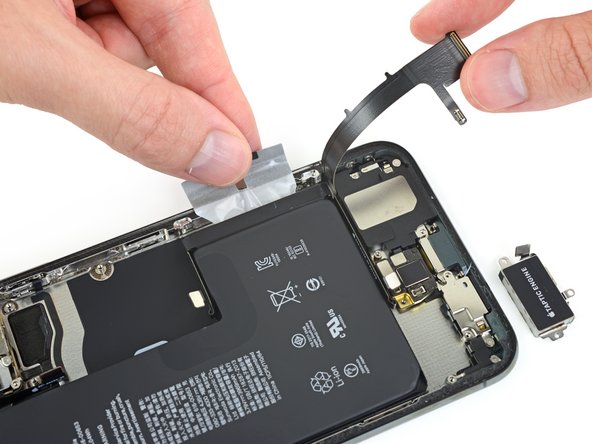

  • Thứ duy nhất cản đường chúng tôi là Động cơ Taptic — ngoài ra, một vài dải keo kéo dài cực rộng (và bền hơn!) Là tất cả những thứ giúp bảo vệ pin.
  • Quá trình tương đối đơn giản này khiến chúng ta nhớ đến iPhone 6 hơn bất kỳ điện thoại nào gần đây.
  • Các dải keo bị kéo giãn ra, pin sẽ không bị bong ra khỏi iPhone của nó.

Bước 14:

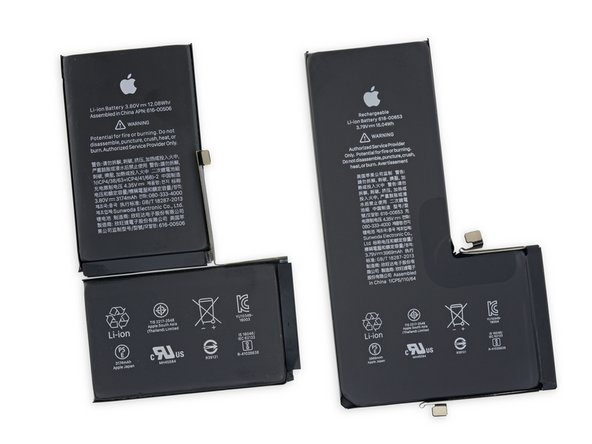

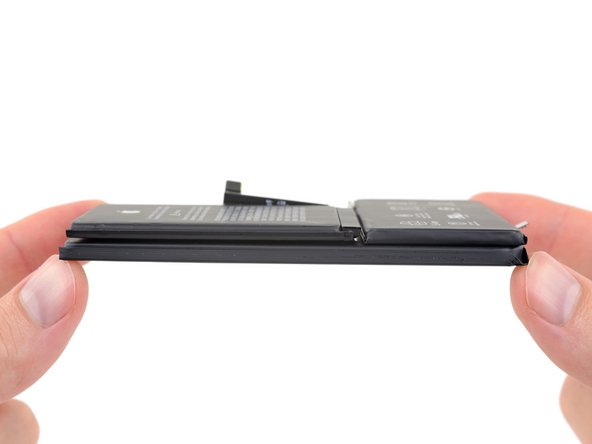

  • Có vẻ như năm nay tại Apple đã rất lớn. Nguồn điện của iPhone 11 Pro Max sử dụng 3969 mAh ở 3,79 V, tổng cộng là 15,04 Wh. Đó là con số khổng lồ hơn 2,96 Wh so với pin XS Max và thấp hơn 1,52 Wh so với pin Galaxy Note 10+ 5G .
  • Sức mạnh khổng lồ này đến từ đâu? Nó dày 4,6 mm, có khối lượng 23,8 cm³ và nặng 59,6 g. So với XS Max, nó dày hơn 0,7 mm, khối lượng lớn hơn 4,2 cm³ và nặng hơn 13 g
  • Chúng tôi đã nghi ngờ khi Apple ám chỉ rằng chỉ riêng chip A13 và PMU mới chịu trách nhiệm về thời lượng pin kéo dài thêm năm giờ (năm giờ!). Hóa ra bạn chỉ có thể làm cho điện thoại dày hơn một chút để tăng thời lượng pin lớn. Ai có thể đoán được?
  • Năm ngoái , chúng tôi đã nhìn thấy thiết kế hình chữ L đơn cell này trên iPhone XS , nơi chúng tôi đã tìm hiểu về sự phức tạp của các góc bên trong và sự giãn nở nhiệt trong thiết kế pin.

Bước 15:

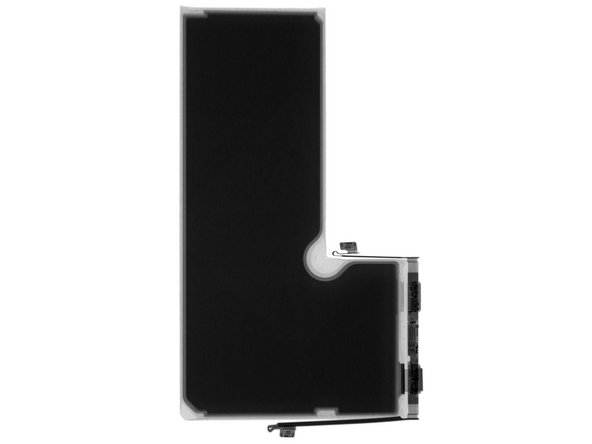

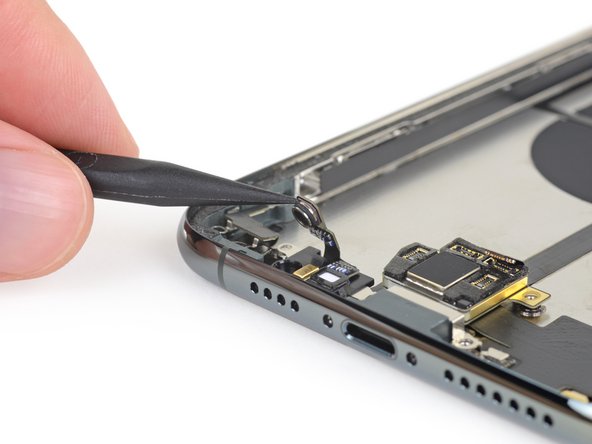

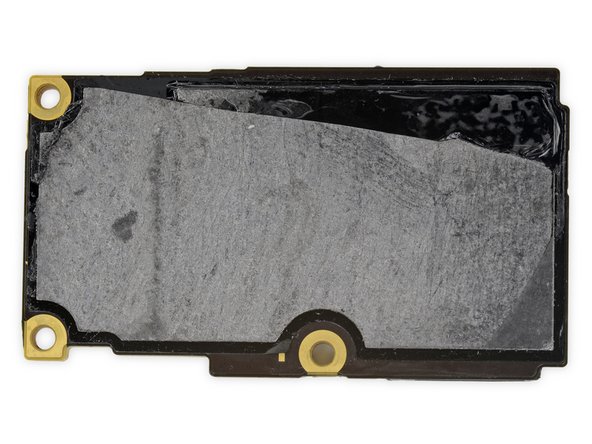

  • Bo mạch bí ẩn mà chúng tôi phát hiện trong tia X bên dưới pin đóng vai trò (một phần nào đó) như một kết nối cho pin, cuộn dây sạc không dây và Taptic Engine.
  • Vì vậy, lần đầu tiên chúng ta có một đầu nối pin phụ trên iPhone, cắm trực tiếp vào cuộn dây sạc không dây. Chúng tôi không chắc Apple đã làm gì ở đây.
  • Apple đã đăng một tài liệu hỗ trợ mới vào ngày hôm nay, nói rằng iPhone 11 Pro có chứa phần cứng mới để theo dõi và quản lý hiệu suất pin. Vì vậy, có thể đó là tất cả, và nó trông giống như phần cứng sạc song phương một cách đáng ngờ.

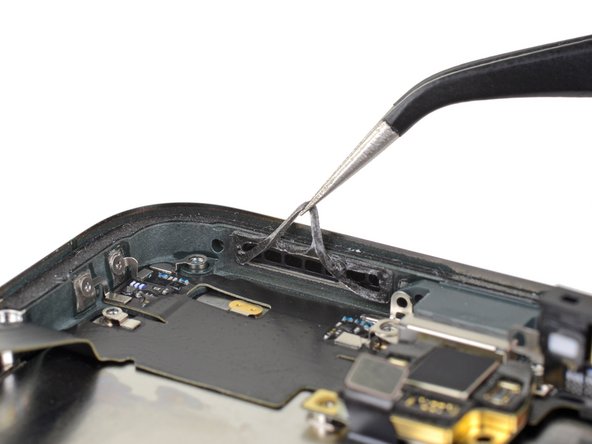

  • Chúng tôi bật ra những gì dường như là một thiết kế cảm biến khí áp mới hoàn chỉnh với vòng chữ o chống xâm nhập.
  • Tất cả các thành phần ở phần cuối này của điện thoại được dán vào khung bằng chất kết dính hơi dẻo và dính hơn một chút so với chất liệu bọt mà chúng ta nhớ từ năm ngoái. Dự đoán tốt nhất, nó không thấm nước theo cách đó.

Bước 16:

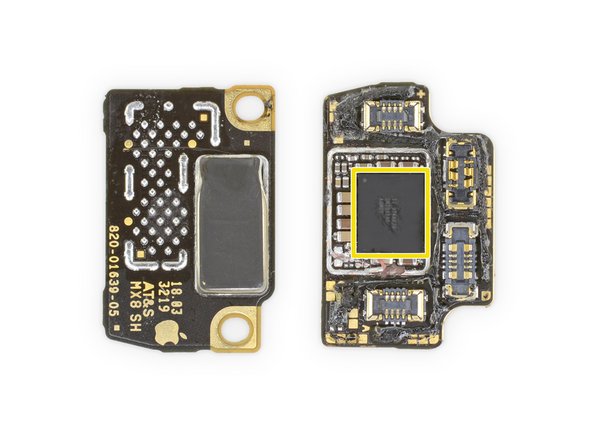

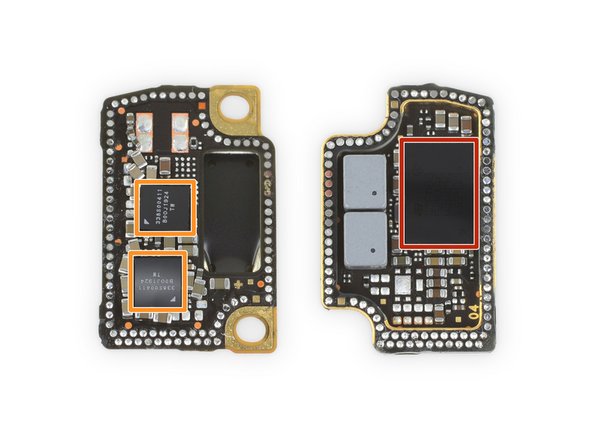

  • Hãy mở bảng kết nối bí ẩn đó và xem một số chip bên trong:
  • Màu đỏ: STMicroelectronics STPMB0 929AGK HQHQ96 153915
  • Màu cam: Bộ khuếch đại âm thanh Apple 338S00411
  • Màu vàng: TI 97A8R78 SN261140 A0N0T

Bước 17:

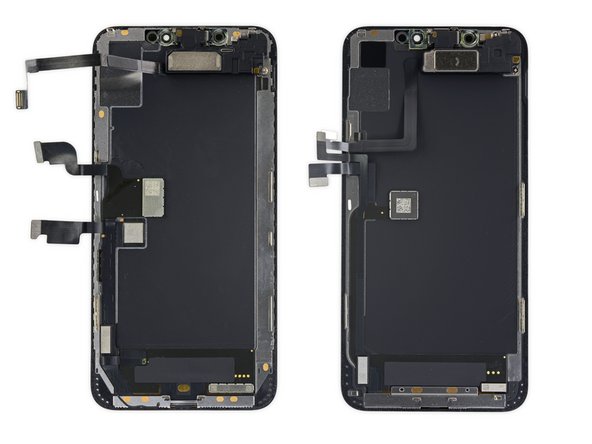

  • Hoàn toàn không có gì sai với màn hình XS Max – ngoài việc nó thực sự, thực sự đắt tiền – vì vậy chúng tôi không ngạc nhiên khi thấy màn hình “XDR” năm nay trông rất giống nhau.
  • Tuy nhiên, màn hình “XDR” này không có giá đỡ $ 999, vì vậy về cơ bản nó không thể sử dụng được.

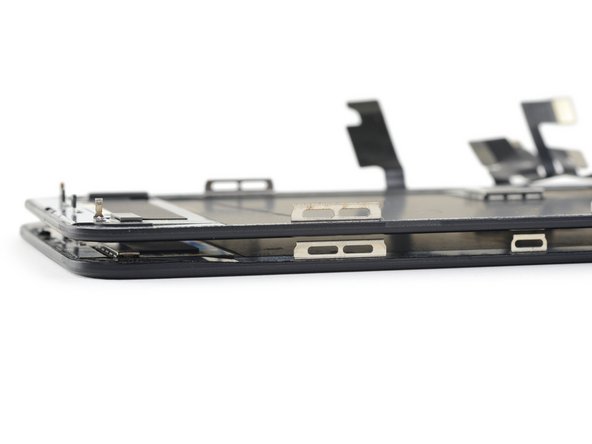

  • Một cập nhật nhỏ nhưng hữu ích là ba dây cáp flex đều tập trung ở cùng một vị trí — vì vậy sẽ có ít bẫy booby hơn khi cắt mở điện thoại để sửa chữa.
  • Chúng tôi đã mong đợi sự mất mát của lớp 3D Touch sẽ ảnh hưởng nhiều hơn một chút — màn hình này mỏng hơn khoảng một phần tư milimet so với người tiền nhiệm của nó, và đó là tất cả. Điều đó cộng với sự tăng lên một chút về độ dày tổng thể của iPhone rõ ràng là nguyên nhân dẫn đến việc tăng dung lượng pin.
  • Một con chip cuối cùng ẩn dưới một tấm chắn: IC quản lý nguồn màn hình Samsung S2D0S23

Bước 18:

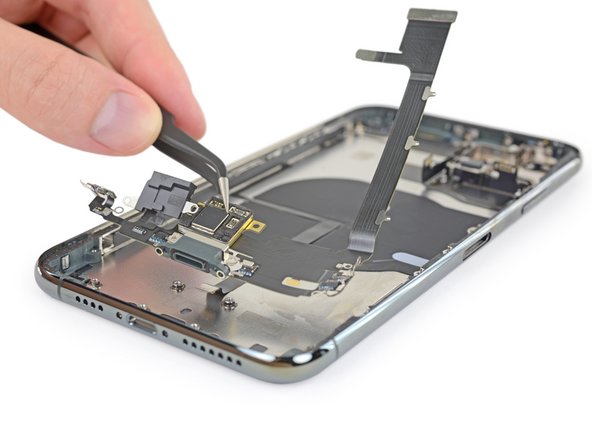

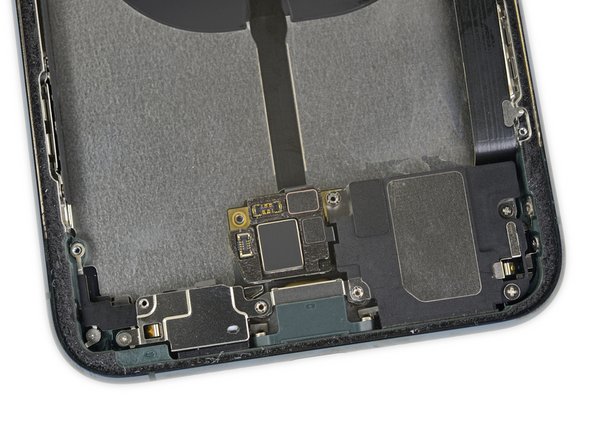

  • Cụm đầu nối Lightning đi kèm với bảng kết nối mới được đính kèm. Tuy nhiên, nó không chính xác ra đời nếu không có một cuộc chiến – một mớ vít và keo điên cuồng giữ nó ở đúng vị trí, vì vậy bạn có thể sẵn sàng lái xe nếu một trong hai bộ phận này không thành công.
  • Chúng tôi thực hiện một bước cuối cùng là tìm kiếm chip RAM khó nắm bắt thứ hai bằng cách nhìn vào từng mô-đun máy ảnh. Ngoài một số cảm biến không được che chắn sáng bóng, chúng tôi không thấy — này, chờ đã, có phải vậy không ??
  • Không. Con chip AD5844CDA0 này có lẽ là một bộ ổn định hình ảnh (và xã yêu tinh).

Bước 19:

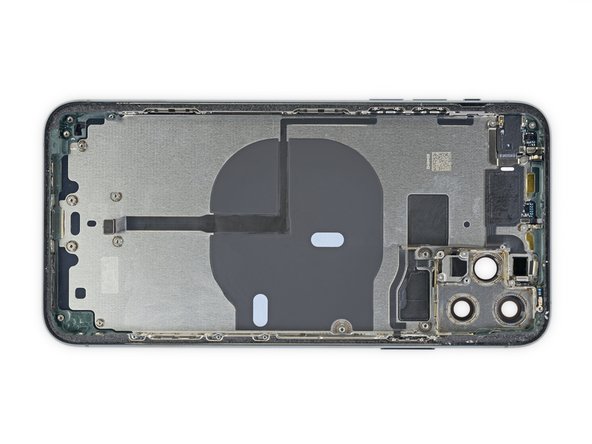

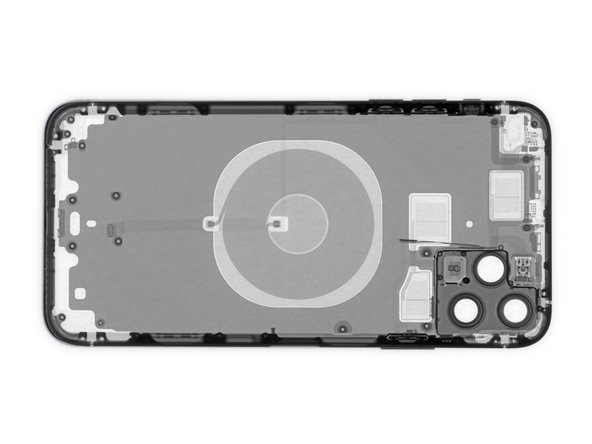

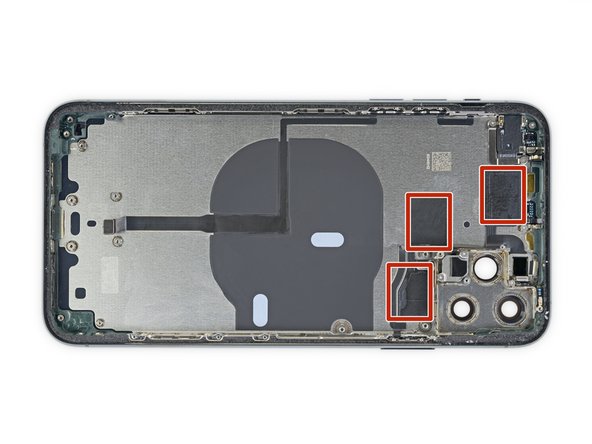

  • Màu đỏ: Chúng tôi phát hiện ra những gì trông giống như ba miếng đệm nhiệt bổ sung lót vỏ sau. Tuy vậy…
  • Chụp X-quang cho thấy rằng mỗi miếng đệm nằm trên đỉnh một vết cắt sạch sẽ xuyên qua lớp lót của vỏ thép. Lý do duy nhất chúng tôi biết để làm điều đó là truyền qua RF.
  • Hơn nữa, mỗi tấm đệm được kết nối thông qua cáp uốn với một bus ăng ten phức tạp.
  • Chúng tôi không chắc chắn 100% những gì chúng tôi đang xem, nhưng có vẻ như đây là lần đầu tiên chúng tôi xem xét một số phần cứng ăng-ten băng thông siêu rộng.

Bước 20:

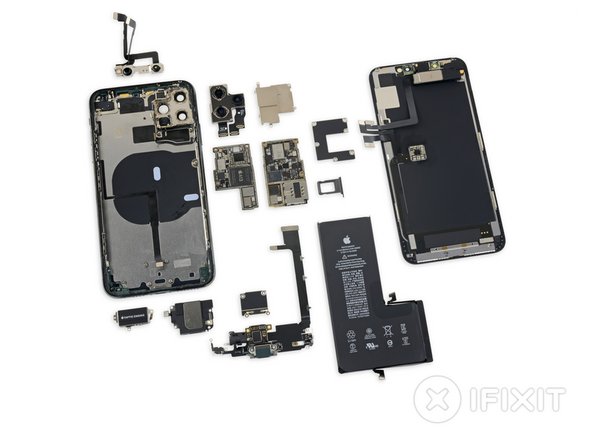

  • Nước mắt này chính thức đến 11 giờ, và đây là những gì chúng tôi tìm thấy!
  • Pin lớn hơn nhiều có thể được tạo ra bằng cách va vào thân máy 0,4 mm và giành được 0,25 mm từ 3D Touch.
  • Hai dây cáp pin có thể đã giúp Apple sạc hai bên được cho là đã bị loại bỏ — nhưng cũng có thể dễ dàng giúp quản lý tuổi thọ pin.
  • Xếp hạng “4 GB đã được xác nhận” rất không dứt khoát, do chúng tôi không thể tìm thấy RAM máy ảnh chuyên dụng.
  • Thêm vào đó, một số ăng-ten RF (chúng tôi khá chắc chắn), tất cả đều tốt hơn cho U1.
  • Đừng chạm vào mặt số đó — chúng tôi sẽ sớm có nhiều giọt nước mắt hơn cho bạn!
