Mô tả

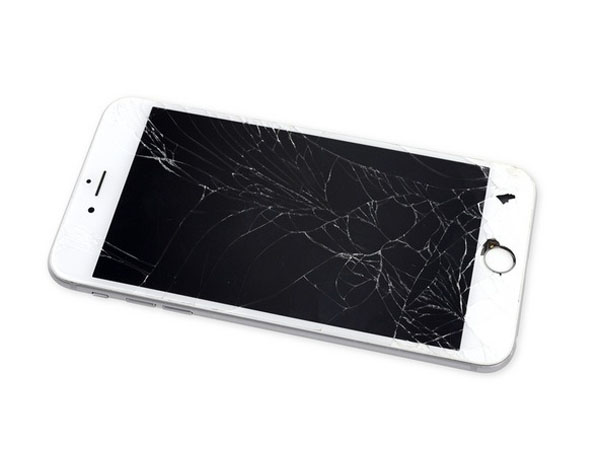

Sử dụng hướng dẫn này để thay thế màn hình bị nứt hoặc bị hỏng trên iPhone 6 Plus của bạn bằng cách hoán đổi cụm màn hình.

Hướng dẫn này sẽ giúp bạn xóa màn hình và nút trang chủ để chuyển sang phần mới. Hướng dẫn này không bao gồm việc tháo camera phía trước và cáp cảm biến, hoặc loa tai nghe. Nếu phần của bạn không có các thành phần này, hãy làm theo hướng dẫn bảng điều khiển phía trước chuyên sâu hơn.

Trong cả hai trường hợp, điều quan trọng là phải chuyển nút gốc ban đầu sang màn hình mới để Touch ID (quét vân tay) hoạt động.

Bước 1:

!!! Trước khi tháo iPhone, hãy xả pin xuống dưới 25%. Pin lithium-ion được sạc có thể bắt lửa và / hoặc nổ nếu vô tình bị thủng.

  • Tắt nguồn iPhone của bạn trước khi bắt đầu tháo gỡ.
  • Tháo hai ốc vít Pentalobe 3,6 mm P2 bên cạnh đầu nối Lightning.

Bước 2:

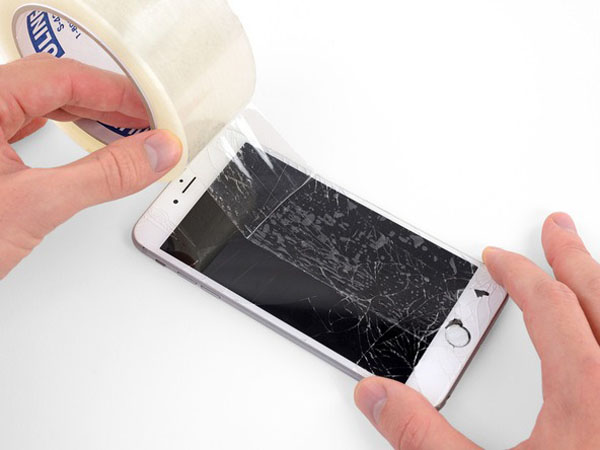

  • Nếu kính hiển thị của bạn bị nứt, hãy tiếp tục bị vỡ và ngăn ngừa tổn thương cơ thể trong quá trình sửa chữa bằng cách chạm vào kính.
  • Lay chồng lên nhau dải băng đóng gói rõ ràng trên màn hình của iPhone cho đến khi toàn bộ khuôn mặt được bao phủ.

Điều này sẽ giữ cho mảnh thủy tinh chứa và cung cấp tính toàn vẹn cấu trúc khi prying và nâng màn hình.

!!! Đeo kính an toàn để bảo vệ đôi mắt của bạn khỏi bất kỳ kính nào bị rung trong quá trình sửa chữa.

  • Nếu kính vỡ làm cho việc hút một cốc hút dính trong vài bước tiếp theo, hãy thử gấp một miếng băng mạnh (như băng keo) vào tay cầm và nâng màn hình lên.

Bước 3:

Hai bước tiếp theo thể hiện bằng cách sử dụng iSclack, một công cụ tuyệt vời để mở iPhone 6 Plus an toàn mà chúng tôi khuyên bạn nên dành cho bất kỳ ai thực hiện nhiều sửa chữa. Nếu bạn không sử dụng iSclack, hãy chuyển sang Bước 4.

  • Nếu máy đo độ sâu nhựa được gắn ở giữa iSclack, hãy tháo nó ngay bây giờ – nó không cần thiết cho các điện thoại lớn hơn như iPhone 6 Plus.
  • Đóng tay cầm trên iSclack, mở hàm tách hút.
  • Đặt đáy iPhone của bạn ở giữa các cốc hút.

Đặt cốc hút trên của iSclack vào màn hình, gần nút home.

  • Mở các chốt để đóng các hàm của iSclack. Đặt giữa các cốc hút và ấn chúng vào phần trên và dưới của iPhone.

Bước 4:

  • Giữ chặt iPhone của bạn và đóng tay cầm của iSclack để tách các cốc hút, kéo bảng mặt trước lên từ vỏ phía sau.

ISclack được thiết kế để mở một cách an toàn iPhone của bạn đủ để tách các mảnh, nhưng không đủ để làm hỏng bất kỳ cáp màn hình nào.

  • Bỏ hai cốc hút ra khỏi iPhone của bạn.
  • Bỏ qua ba bước tiếp theo và tiếp tục sang Bước 7.

Bước 5:

Nếu bạn không có iSclack, hãy sử dụng một cốc hút duy nhất để nâng bảng mặt trước:

  • Nhấn một cốc hút lên màn hình, ngay phía trên nút home.

Hãy chắc chắn rằng cốc được nhấn an toàn trên màn hình để có được một con dấu chặt chẽ.

Bước 6:

  • Trong khi giữ iPhone xuống bằng một tay, hãy kéo cốc hút lên một chút để tách cụm lắp phía trước khỏi vỏ phía sau.

!!! Hãy dành thời gian của bạn và áp dụng công ty, lực lượng không đổi. Việc lắp ráp màn hình là một phù hợp chặt chẽ hơn nhiều so với hầu hết các thiết bị.

  • Sử dụng dụng cụ mở nhựa, bắt đầu nhẹ nhàng nâng vỏ phía sau xuống, cách xa cụm màn hình, trong khi tiếp tục kéo lên bằng cốc hút.

Có một số kẹp gắn cụm bảng mặt trước vào vỏ phía sau, vì vậy bạn có thể cần phải sử dụng kết hợp giữa cốc hút và dụng cụ mở nhựa để giải phóng cụm lắp ráp phía trước.

Bước 7:

  • Kéo nub nhựa để nhả con dấu chân không trên cốc hút.
  • Tháo cốc hút ra khỏi cụm màn hình.

Bước 8:

  • Kéo đầu nút trang chủ của cụm mặt trước ra khỏi vỏ phía sau, sử dụng phần trên của điện thoại làm bản lề.
  • Mở màn hình hiển thị về góc 90º, và tựa nó vào vật gì đó để giữ nó trong khi bạn đang làm việc trên điện thoại.
  • Thêm băng cao su để giữ màn hình hiển thị an toàn tại chỗ trong khi bạn làm việc. Điều này ngăn cản sự căng thẳng quá mức trên cáp hiển thị.

Trong một nhúm, bạn có thể sử dụng một đồ uống đóng hộp chưa mở để giữ màn hình.

Bước 9:

Một số clip dọc theo cạnh trên của bảng điều khiển phía trước tạo thành bản lề một phần, cho phép lắp ráp bảng mặt trước mở ra như một cuốn sách.

Trong quá trình reassembly, sắp xếp các clip ngay dưới mép trên của vỏ phía sau. Sau đó, trượt bảng điều khiển phía trước lên trên cho đến khi cạnh trên cùng của nó ngang bằng với vỏ phía sau.

Bước 10:

Tháo các vít Phillips sau khỏi giá đỡ đầu nối pin:

  • Một vít 2,3 mm
  • Một vít 3.1 mm

Bước 11:

  • Tháo khung nối đầu nối pin bằng kim loại ra khỏi iPhone.

Bước 12:

  • Dùng móng tay sạch hoặc rìa của một công cụ mở để nhẹ nhàng cạy pin connector lên từ socket của nó trên bảng logic.

!!! Hãy cẩn thận để chỉ nâng lên trên đầu nối pin, và không phải là ổ cắm trên bảng logic. Nếu bạn nâng lên trên ổ cắm bảng logic, bạn có thể ngắt hoàn toàn trình kết nối.

Bước 13:

Tháo các vít Phillips sau bảo vệ khung cáp lắp ráp bảng mặt trước:

  • Ba vít 1,2 mm
  • Một vít 1,5 mm
  • Một vít 2,9 mm

!!! Không tìm cách lắp các vít dài hơn vào các lỗ vít được đánh dấu màu đỏ. Làm như vậy có thể dẫn đến hư hỏng không thể khắc phục được cho bảng logic.

Bước 14:

  • Tháo khung cáp lắp ráp bảng mặt trước khỏi bo mạch logic.

Bước 15:

!!! Trong bốn bước tiếp theo, hãy cẩn thận chỉ nâng lên trên đầu nối cáp chứ không phải trên ổ cắm của chúng trên bảng logic.

  • Trong khi vẫn hỗ trợ bảng mặt trước, hãy sử dụng móng tay hoặc cạnh của công cụ mở để ngắt kết nối camera phía trước và đầu nối loa tai nghe.

Bước 16:

  • Ngắt kết nối đầu nối cáp nút home.

Bước 17:

!!! Hãy chắc chắn rằng pin đã bị ngắt kết nối trước khi bạn ngắt kết nối hoặc kết nối lại cáp trong bước này.

  • Sử dụng công cụ mở nhựa để ngắt kết nối đầu nối cáp dữ liệu hiển thị.

Khi lắp ráp lại điện thoại của bạn, cáp dữ liệu hiển thị có thể bật ra khỏi đầu nối. Điều này có thể dẫn đến các đường trắng hoặc màn hình trống khi bật lại điện thoại của bạn. Nếu điều đó xảy ra, chỉ cần kết nối lại cáp và điện chu kỳ điện thoại của bạn. Cách tốt nhất để cấp nguồn cho điện thoại của bạn là ngắt kết nối và kết nối lại đầu nối pin.

Bước 18:

  • Cuối cùng, ngắt kết nối đầu nối cáp số hóa.

Khi kết nối lại cáp số hóa, không nhấn trung tâm của đầu nối. Nhấn một đầu của đầu nối, sau đó nhấn đầu kia. Việc nhấn ở giữa đầu nối có thể làm cong thành phần và gây ra sát thương số hóa.

Bước 19:

  • Tháo cụm mặt trước khỏi vỏ phía sau.

Bước 20:

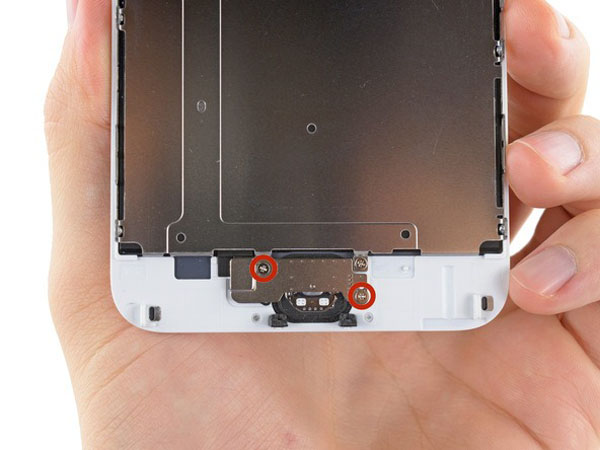

  • Tháo hai vít Phillips 1,8 mm đảm bảo giá đỡ nút chủ vào bảng phía trước.

Bước 21:

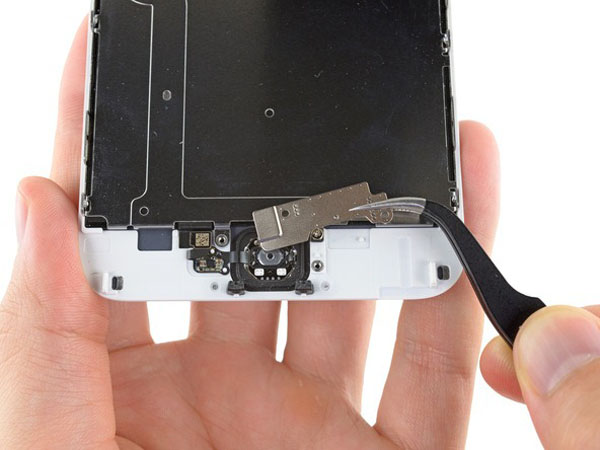

  • Tháo khung nút trang chủ khỏi cụm bảng mặt trước.

Bước 22:

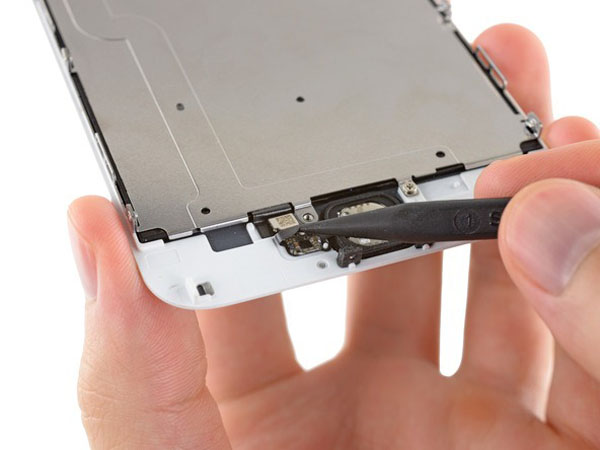

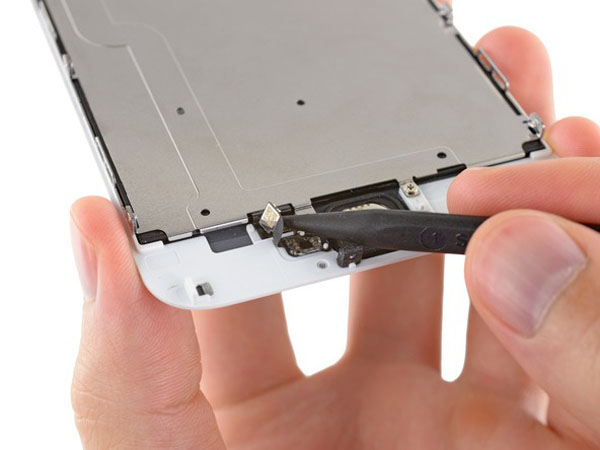

  • Sử dụng đầu của một spudger để ngắt kết nối đầu nối nút home từ ổ cắm của nó trên cáp nút home.

Bước 23:

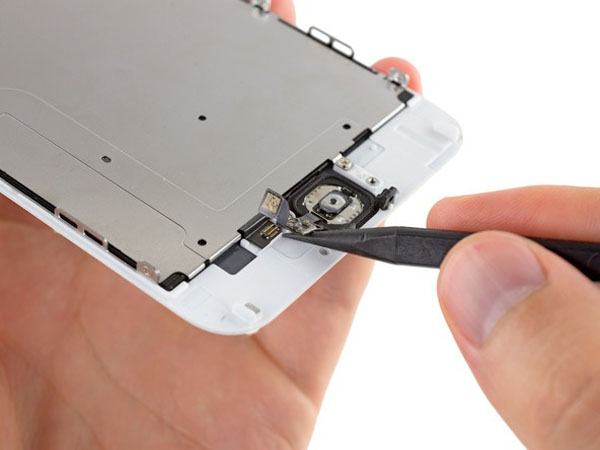

  • Cẩn thận nêm đầu nhọn của một thanh công cụ bên dưới cáp đầu nối nút chủ.
  • Nhẹ nhàng di chuyển spudger qua để tách cáp đầu nối nút home khỏi chất kết dính bảo đảm nó vào cụm bảng mặt trước.

!!! Nếu cáp không tách rời dễ dàng, hãy áp dụng nhiệt bằng cách sử dụng iOpener hoặc máy sấy tóc để làm mềm chất kết dính và thử lại. Cẩn thận không làm hỏng cáp.

Bước 24:

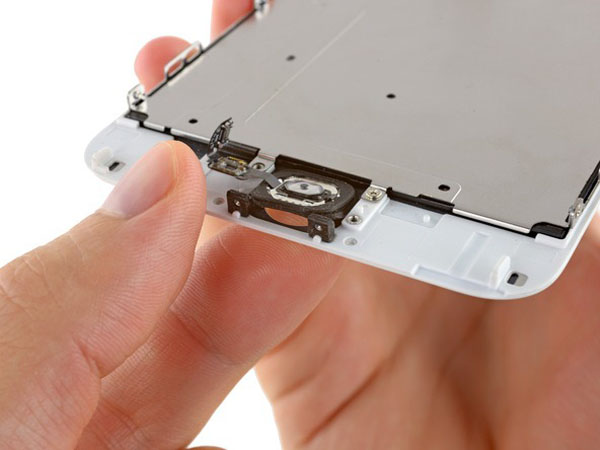

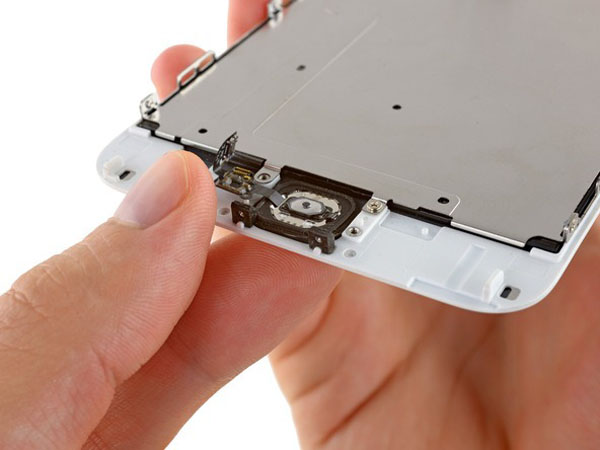

  • Sử dụng đầu ngón tay của bạn, nhẹ nhàng đẩy, nhưng không loại bỏ, nút trang chủ lên từ phía đối diện để giải phóng một cạnh của miếng đệm nút trang chủ từ bảng điều khiển phía trước.

!!! Không được đẩy nút nhà qua tất cả – bạn chỉ cần có một góc miễn phí, để bạn có thể nâng cấp nó miễn phí với một spudger.

Miếng đệm cao su bao quanh nút nhà rất mỏng. Để ngăn chặn các miếng đệm bị rách, chúng tôi khuyên bạn nên áp dụng một lượng nhiệt tối thiểu.

Bước 25:

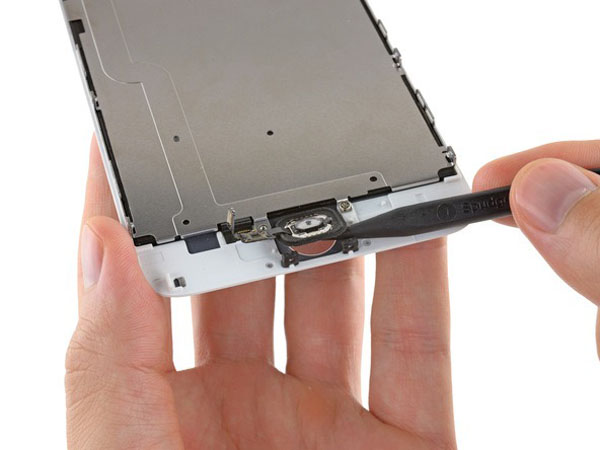

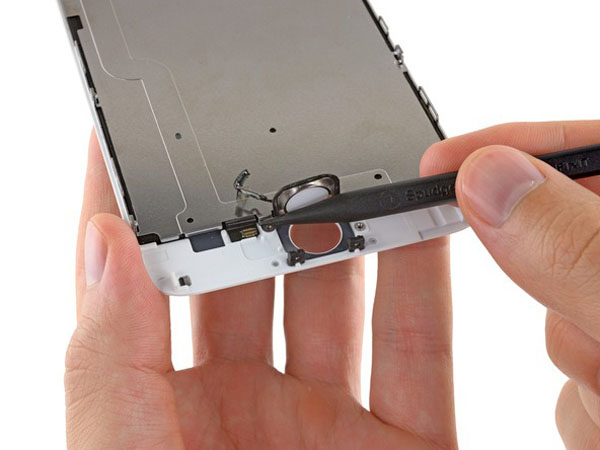

  • Cẩn thận chạy đầu của một spudger bên dưới chu vi của nút home để tách nó ra khỏi bảng điều khiển phía trước.

Bước 26:

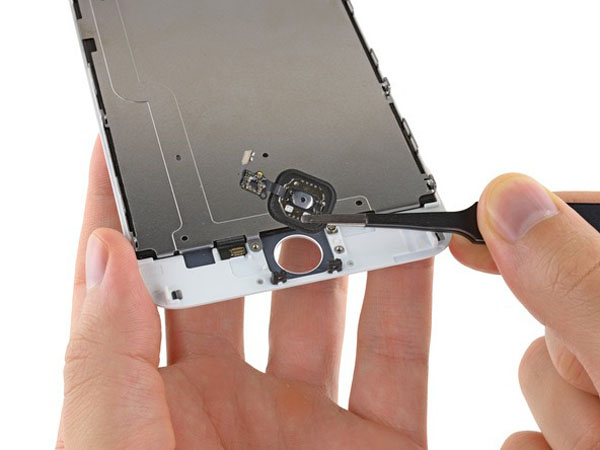

  • Nhấc và tháo cụm nút chủ ra khỏi cụm bảng mặt trước.

Bước 27:

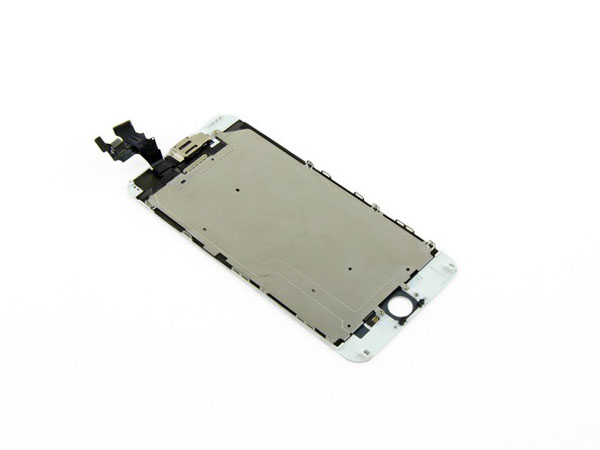

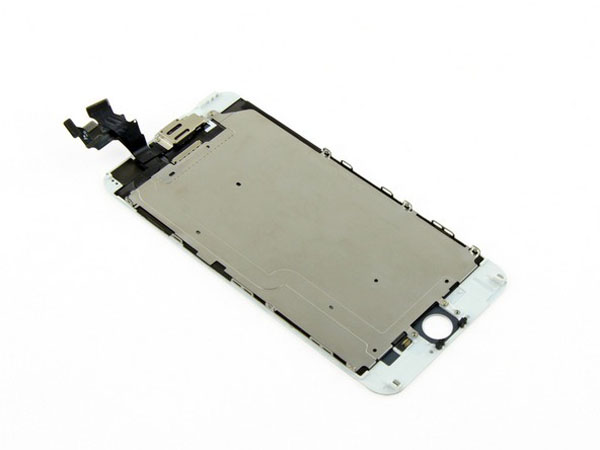

  • Hiển thị lắp ráp vẫn còn.

Chức năng Touch ID sẽ CHỈ hoạt động với cụm nút gốc của điện thoại, do đó bạn cần phải chuyển cụm nút màn hình chính từ cụm màn hình cũ sang cụm màn hình mới để giữ lại Touch ID.

Phần thay thế của bạn có thể đi kèm với một vít Phillips thêm đã được cài đặt bên trái của nút Home. Tháo vít không cần thiết để bạn có thể cài đặt lại giá đỡ nút trang chủ.

Sau khi reassembly, làm sạch bề mặt màn hình cảm ứng với một lau rượu trước khi bật iPhone trở lại. Rượu giúp tiêu tan bất kỳ tĩnh điện kéo dài, có thể gây ra vấn đề với màn hình.

!!! Sau khi lắp ráp lại, kết nối iPhone với nguồn điện AC trước khi bật nó lần đầu tiên. Khi iPhone đã khởi động thành công, bạn có thể ngắt kết nối nguồn AC.
