Mô tả

Sử dụng hướng dẫn này để thay thế nút điều khiển âm thanh và nút chuyển đổi.

Hướng dẫn này yêu cầu tháo pin. Khi lắp lại pin, tham khảo hướng dẫn này để thay thế các dải dính của pin. Pin được bảo mật khá chặt chẽ trong thiết bị, nhưng cài đặt lại nó đúng cách sẽ giữ cho nó không bị rách.

Bước 1:

!!! Trước khi tháo iPhone, hãy xả pin xuống dưới 25%. Pin lithium-ion được sạc có thể bắt lửa và / hoặc nổ nếu vô tình bị thủng.

  • Tắt nguồn iPhone của bạn trước khi bắt đầu tháo gỡ.

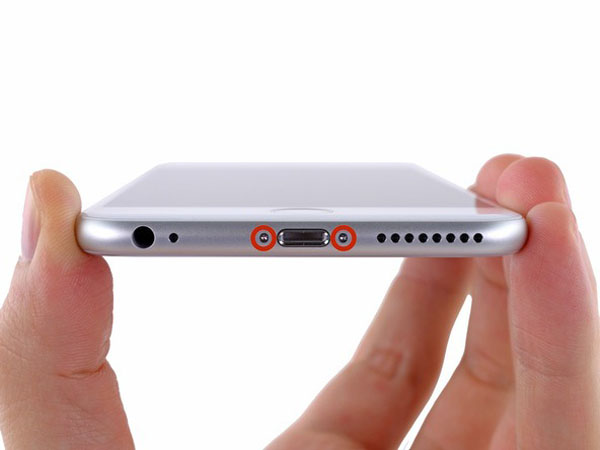

  • Tháo hai ốc vít Pentalobe 3,6 mm P2 bên cạnh đầu nối Lightning.

Bước 2:

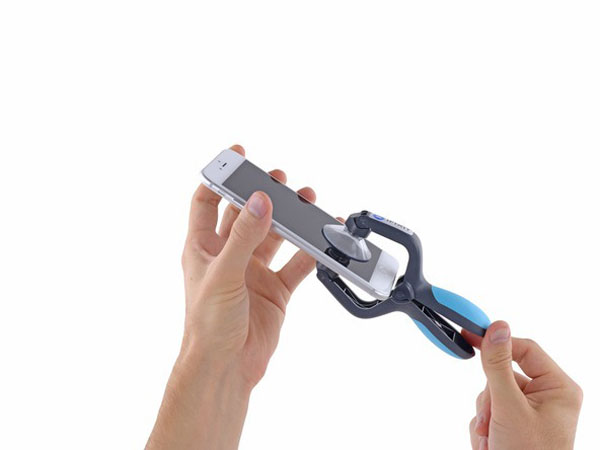

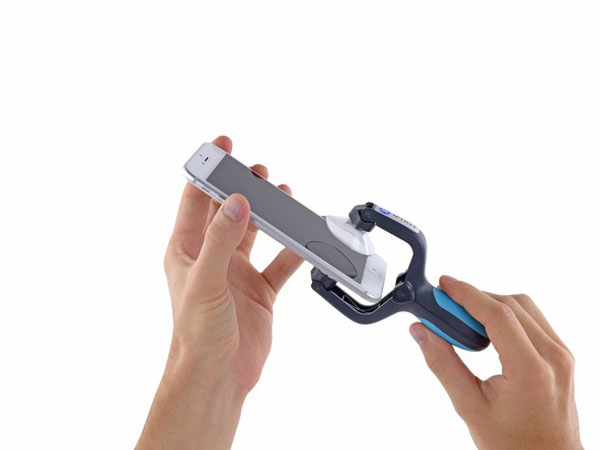

Hai bước tiếp theo thể hiện bằng cách sử dụng iSclack, một công cụ tuyệt vời để mở iPhone 6 Plus an toàn mà chúng tôi khuyên bạn nên dành cho bất kỳ ai thực hiện nhiều sửa chữa. Nếu bạn không sử dụng iSclack, hãy chuyển sang Bước 4.

  • Nếu máy đo độ sâu nhựa được gắn ở giữa iSclack, hãy tháo nó ngay bây giờ – nó không cần thiết cho các điện thoại lớn hơn như iPhone 6 Plus.

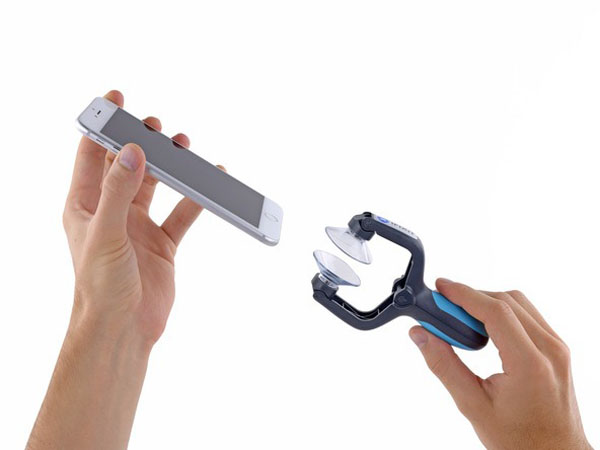

  • Đóng tay cầm trên iSclack, mở hàm tách hút.
  • Đặt đáy iPhone của bạn ở giữa các cốc hút.

Đặt cốc hút trên của iSclack vào màn hình, gần nút home.

  • Mở các chốt để đóng các hàm của iSclack. Đặt giữa các cốc hút và ấn chúng vào phần trên và dưới của iPhone.

Bước 3:

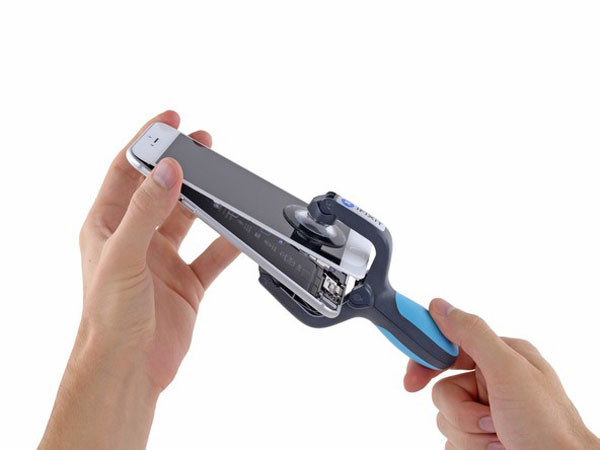

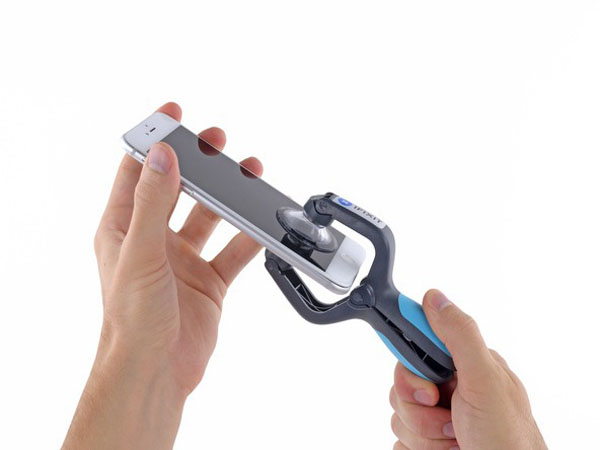

  • Giữ chặt iPhone của bạn và đóng tay cầm của iSclack để tách các cốc hút, kéo bảng mặt trước lên từ vỏ phía sau.

ISclack được thiết kế để mở một cách an toàn iPhone của bạn đủ để tách các mảnh, nhưng không đủ để làm hỏng bất kỳ cáp màn hình nào.

  • Bỏ hai cốc hút ra khỏi iPhone của bạn.
  • Bỏ qua ba bước tiếp theo và tiếp tục sang Bước 7.

Bước 4:

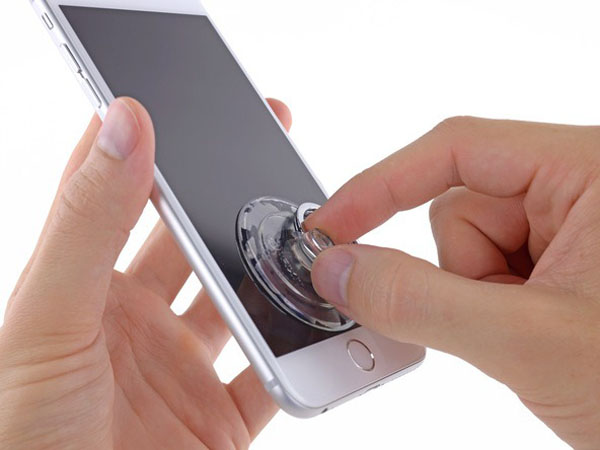

Nếu bạn không có iSclack, hãy sử dụng một cốc hút duy nhất để nâng bảng mặt trước:

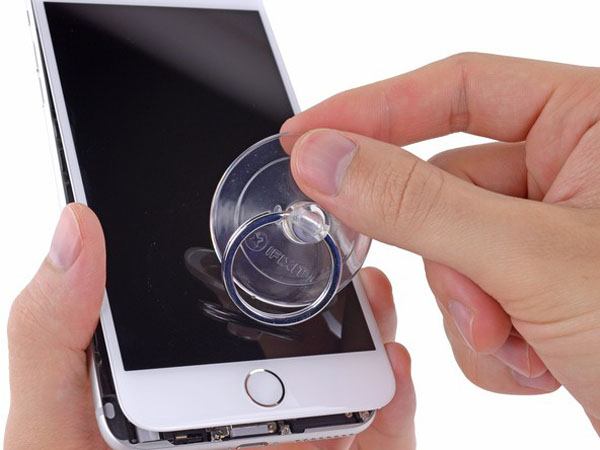

  • Nhấn một cốc hút lên màn hình, ngay phía trên nút home.

Hãy chắc chắn rằng cốc được nhấn an toàn trên màn hình để có được một con dấu chặt chẽ.

Bước 5:

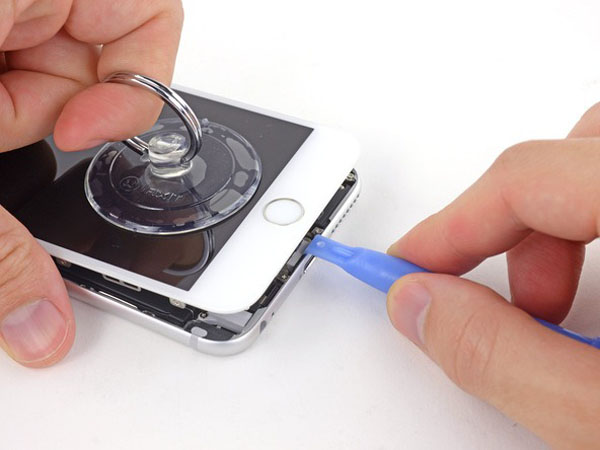

  • Trong khi giữ iPhone xuống bằng một tay, hãy kéo cốc hút lên một chút để tách cụm lắp phía trước khỏi vỏ phía sau.

!!! Hãy dành thời gian của bạn và áp dụng công ty, lực lượng không đổi. Việc lắp ráp màn hình là một phù hợp chặt chẽ hơn nhiều so với hầu hết các thiết bị.

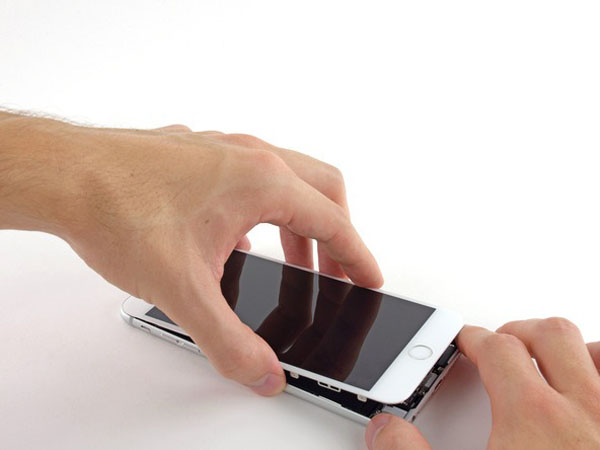

  • Sử dụng dụng cụ mở nhựa, bắt đầu nhẹ nhàng nâng vỏ phía sau xuống, cách xa cụm màn hình, trong khi tiếp tục kéo lên bằng cốc hút.

Có một số kẹp gắn cụm bảng mặt trước vào vỏ phía sau, vì vậy bạn có thể cần phải sử dụng kết hợp giữa cốc hút và dụng cụ mở nhựa để giải phóng cụm lắp ráp phía trước.

Bước 6:

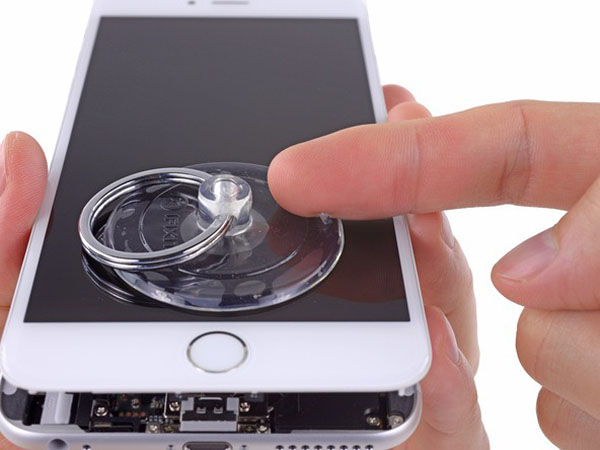

  • Kéo nub nhựa để nhả con dấu chân không trên cốc hút.
  • Tháo cốc hút ra khỏi cụm màn hình.

Bước 7:

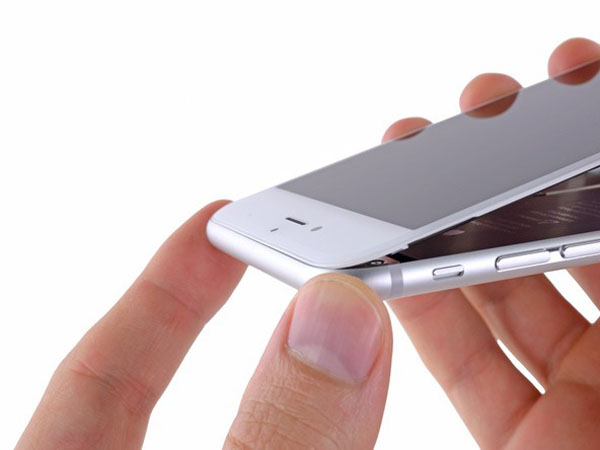

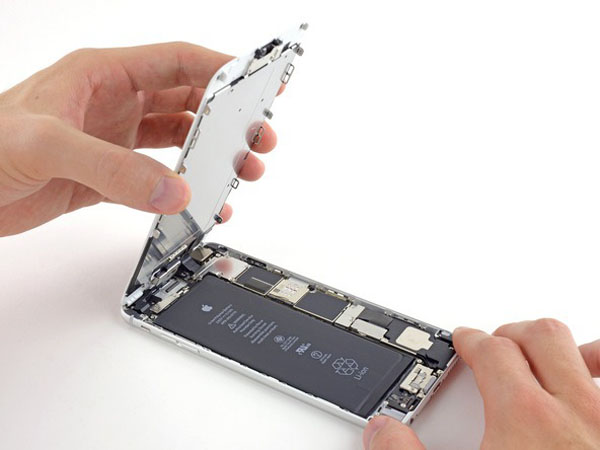

  • Kéo đầu nút trang chủ của cụm mặt trước ra khỏi vỏ phía sau, sử dụng phần trên của điện thoại làm bản lề.

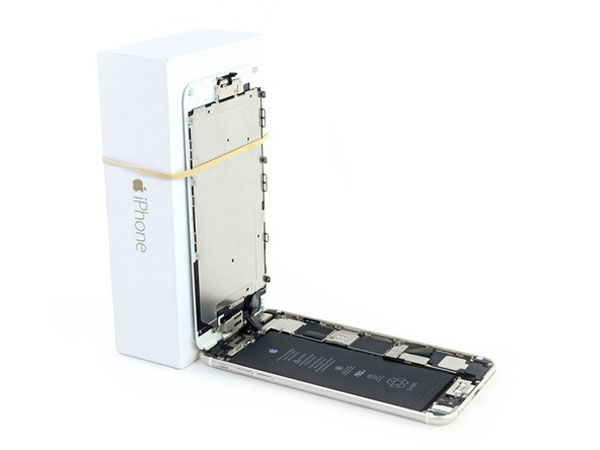

  • Mở màn hình hiển thị về góc 90º, và tựa nó vào vật gì đó để giữ nó trong khi bạn đang làm việc trên điện thoại.
  • Thêm băng cao su để giữ màn hình hiển thị an toàn tại chỗ trong khi bạn làm việc. Điều này ngăn cản sự căng thẳng quá mức trên cáp hiển thị.

Trong một nhúm, bạn có thể sử dụng một đồ uống đóng hộp chưa mở để giữ màn hình.

Bước 8:

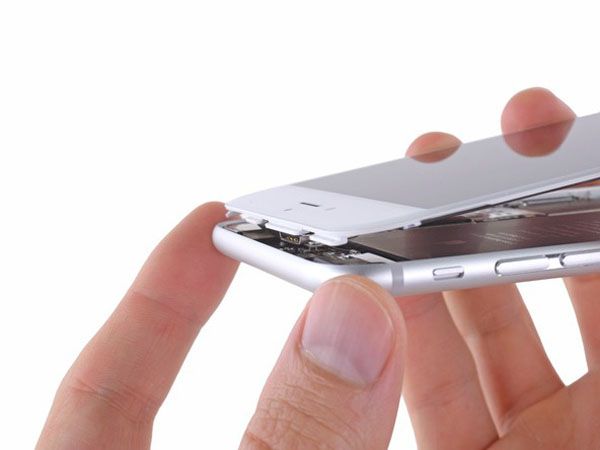

Một số clip dọc theo cạnh trên của bảng điều khiển phía trước tạo thành bản lề một phần, cho phép lắp ráp bảng mặt trước mở ra như một cuốn sách.

Trong quá trình reassembly, sắp xếp các clip ngay dưới mép trên của vỏ phía sau. Sau đó, trượt bảng điều khiển phía trước lên trên cho đến khi cạnh trên cùng của nó ngang bằng với vỏ phía sau.

Bước 9:

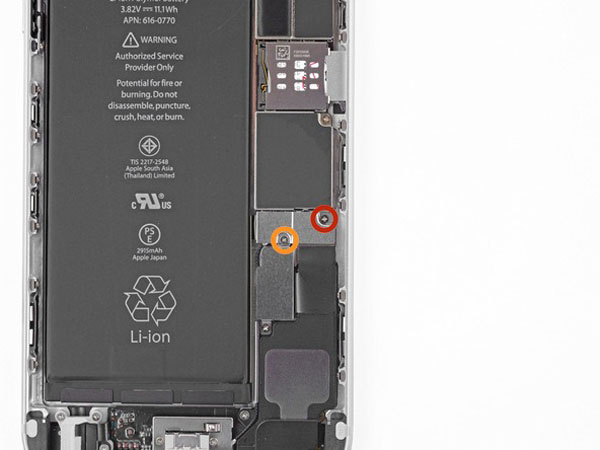

Tháo các vít Phillips sau khỏi giá đỡ đầu nối pin:

  • Một vít 2,3 mm
  • Một vít 3.1 mm

Bước 10:

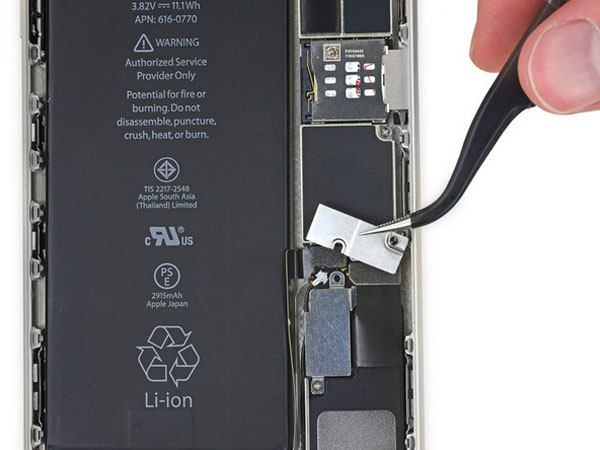

  • Tháo khung nối đầu nối pin bằng kim loại ra khỏi iPhone.

Bước 11:

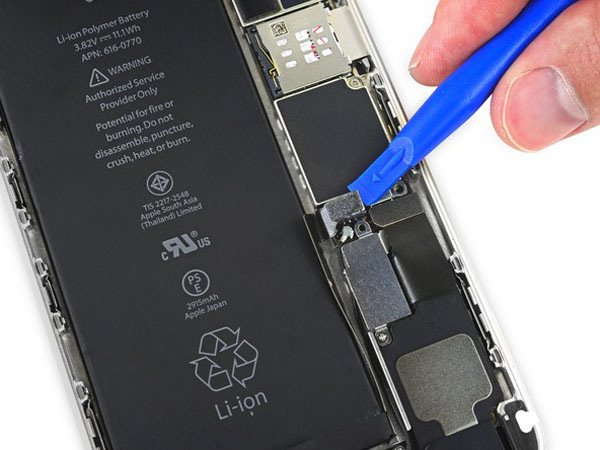

  • Dùng móng tay sạch hoặc rìa của một công cụ mở để nhẹ nhàng cạy pin connector lên từ socket của nó trên bảng logic.

!!! Hãy cẩn thận để chỉ nâng lên trên đầu nối pin, và không phải là ổ cắm trên bảng logic. Nếu bạn nâng lên trên ổ cắm bảng logic, bạn có thể ngắt hoàn toàn trình kết nối.

Bước 12:

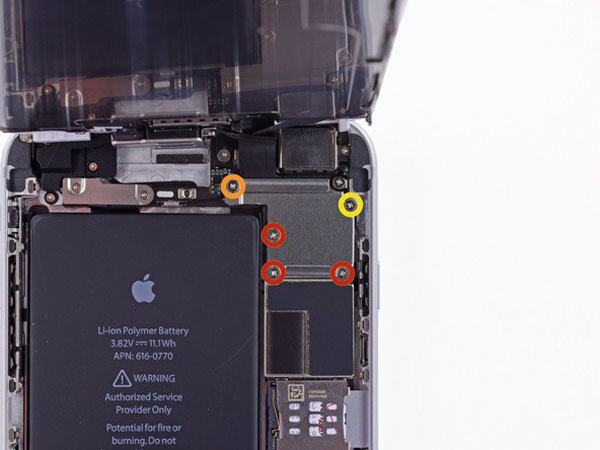

Tháo các vít Phillips sau bảo vệ khung cáp lắp ráp bảng mặt trước:

  • Ba vít 1,2 mm
  • Một vít 1,5 mm
  • Một vít 2,9 mm

!!! Không tìm cách lắp các vít dài hơn vào các lỗ vít được đánh dấu màu đỏ. Làm như vậy có thể dẫn đến hư hỏng không thể khắc phục được cho bảng logic.

Bước 13:

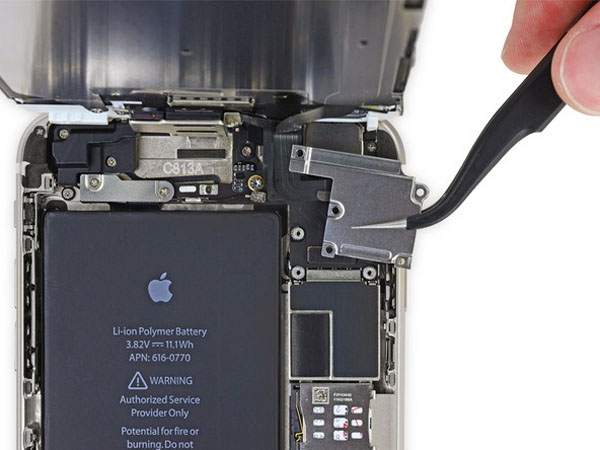

  • Tháo khung cáp lắp ráp bảng mặt trước khỏi bo mạch logic.

Bước 14:

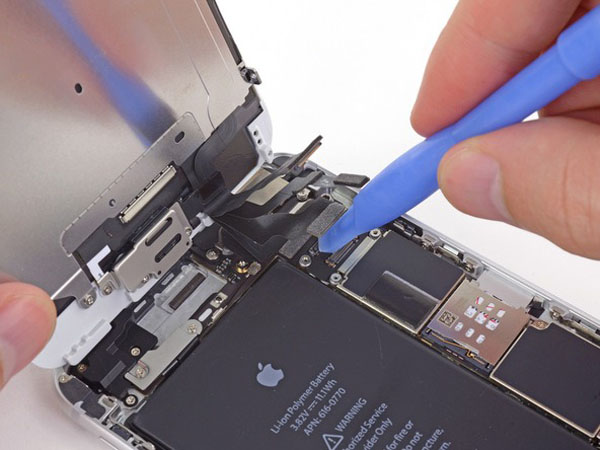

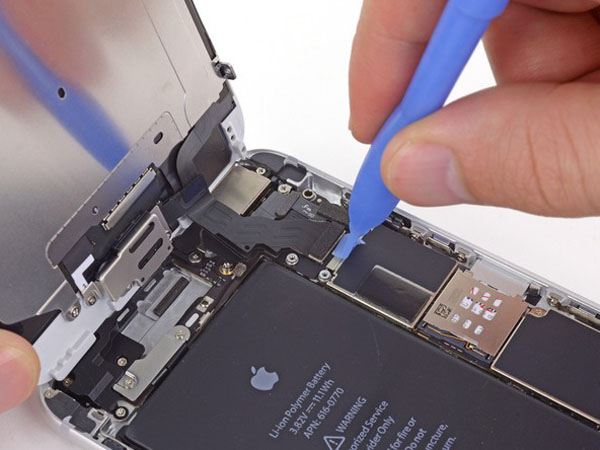

!!! Trong bốn bước tiếp theo, hãy cẩn thận chỉ nâng lên trên đầu nối cáp chứ không phải trên ổ cắm của chúng trên bảng logic.

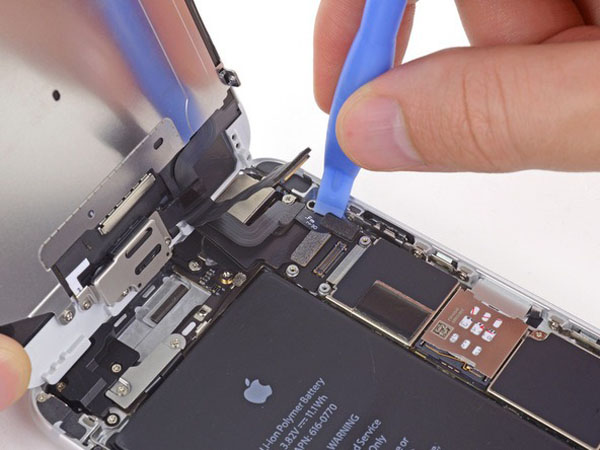

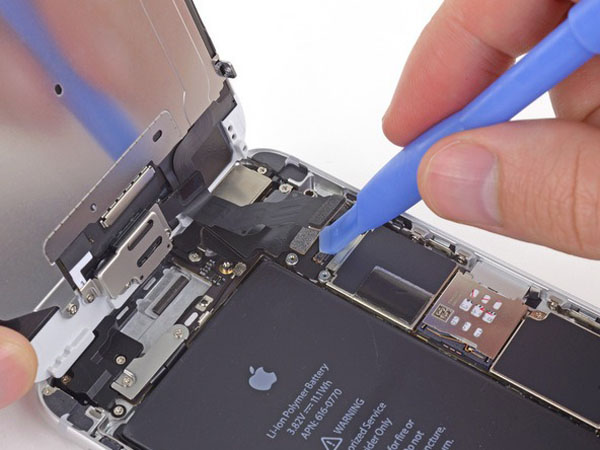

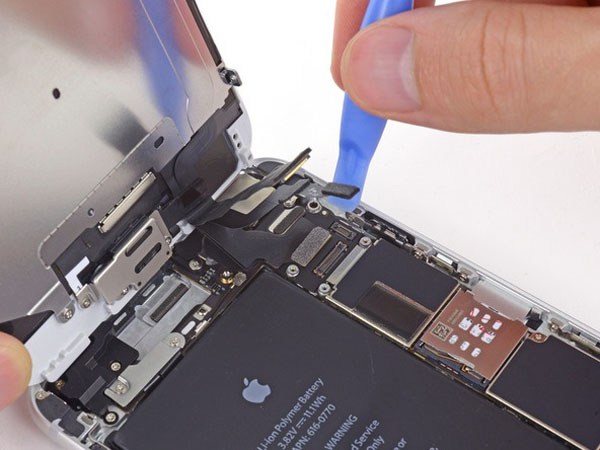

  • Trong khi vẫn hỗ trợ bảng mặt trước, hãy sử dụng móng tay hoặc cạnh của công cụ mở để ngắt kết nối camera phía trước và đầu nối loa tai nghe.

Bước 15:

  • Ngắt kết nối đầu nối cáp nút home.

Bước 16:

!!! Hãy chắc chắn rằng pin đã bị ngắt kết nối trước khi bạn ngắt kết nối hoặc kết nối lại cáp trong bước này.

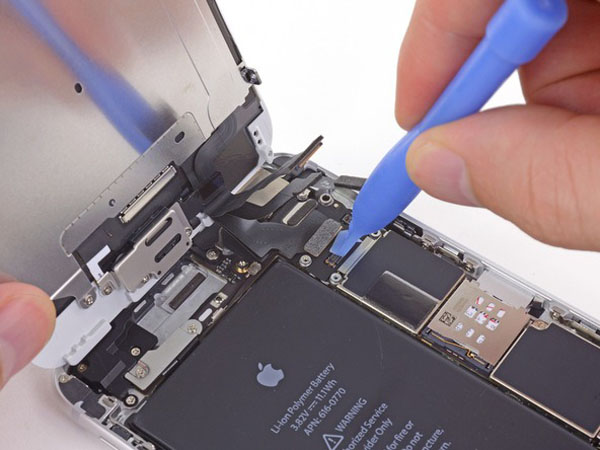

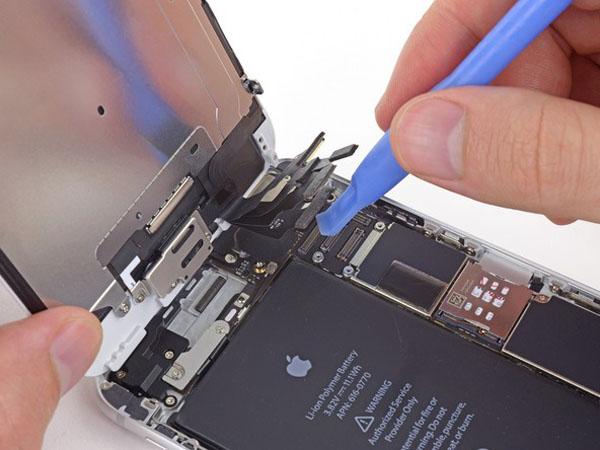

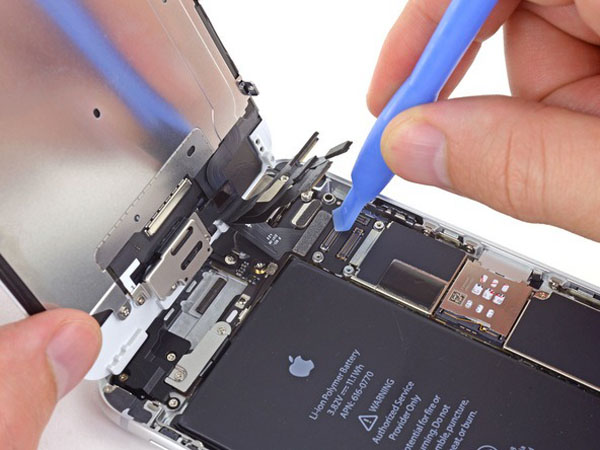

  • Sử dụng công cụ mở nhựa để ngắt kết nối đầu nối cáp dữ liệu hiển thị.

Khi lắp ráp lại điện thoại của bạn, cáp dữ liệu hiển thị có thể bật ra khỏi đầu nối. Điều này có thể dẫn đến các đường trắng hoặc màn hình trống khi bật lại điện thoại của bạn. Nếu điều đó xảy ra, chỉ cần kết nối lại cáp và điện chu kỳ điện thoại của bạn. Cách tốt nhất để cấp nguồn cho điện thoại của bạn là ngắt kết nối và kết nối lại đầu nối pin.

Bước 17:

  • Cuối cùng, ngắt kết nối đầu nối cáp số hóa.

Khi kết nối lại cáp số hóa, không nhấn trung tâm của đầu nối. Nhấn một đầu của đầu nối, sau đó nhấn đầu kia. Việc nhấn ở giữa đầu nối có thể làm cong thành phần và gây ra sát thương số hóa.

Bước 18:

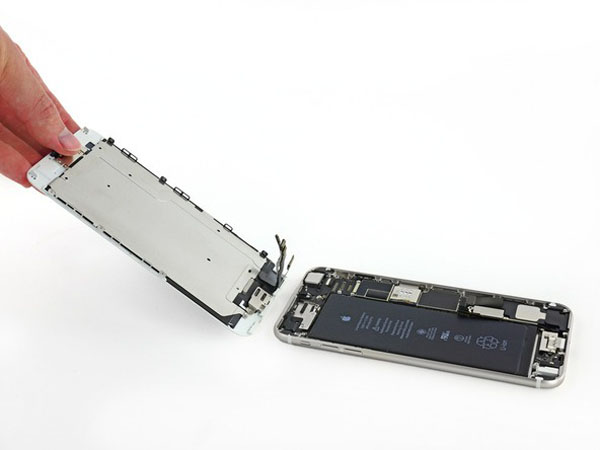

  • Tháo cụm mặt trước khỏi vỏ phía sau.

Bước 19:

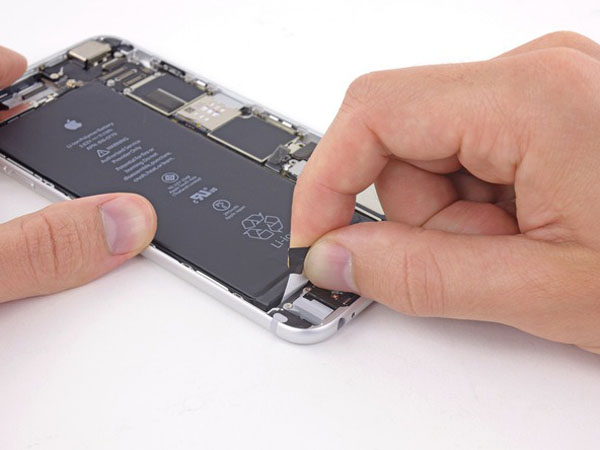

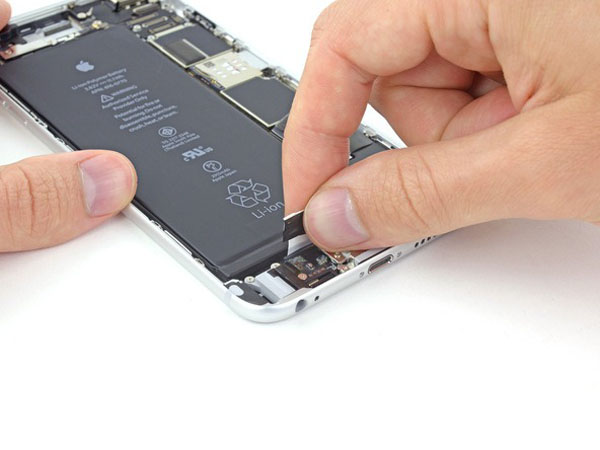

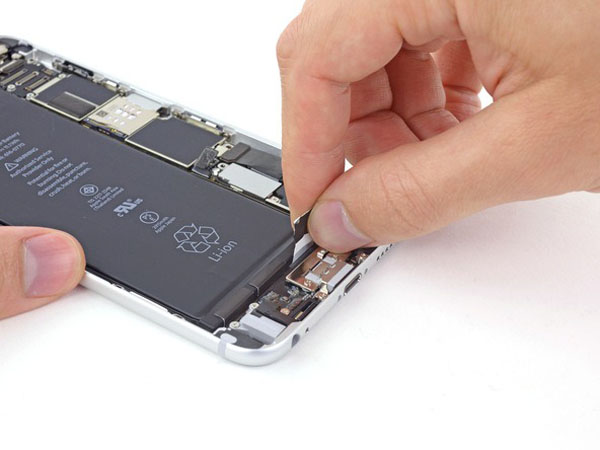

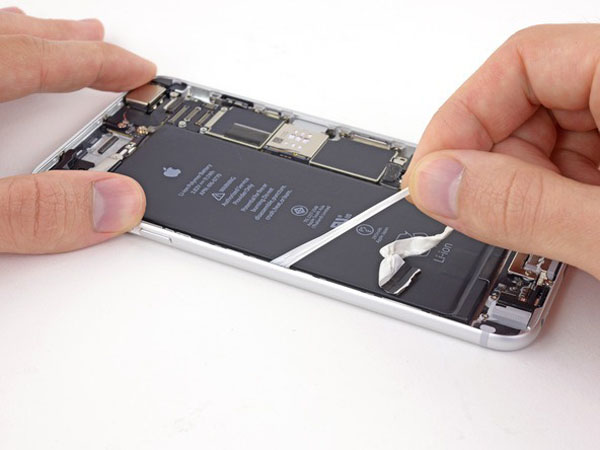

  • Lột vỏ thẻ keo dính đầu tiên từ cạnh dưới cùng bên phải của pin.

!!! Dùng ngón tay hoặc nhíp cùn. Hãy cẩn thận hơn khi làm việc gần pin; thủng một pin lithium-ion có thể giải phóng các hóa chất nguy hiểm và gây ra hỏa hoạn.

Bước 20:

  • Nhẹ nhàng kéo thẻ dính pin ra khỏi pin, về phía dưới cùng của iPhone.
  • Để tránh làm rách dải dính, hãy cẩn thận không kéo vào pin hoặc các thành phần thấp hơn.
  • Tiếp tục kéo, cho phép dải từ từ trượt ra giữa pin và vỏ phía sau. Khi bạn cảm thấy tăng sức đề kháng từ dải, hãy ngừng kéo và tiếp tục với bước tiếp theo.

Nếu các tab dính pin bị vỡ trong quá trình loại bỏ, hãy sử dụng ngón tay hoặc nhíp cùn để lấy lại độ dài còn lại của keo dính và tiếp tục kéo.

!!! Nếu bất kỳ dải băng dính nào bị vỡ bên dưới pin và không thể lấy ra được, hãy thử gỡ bỏ các dải còn lại và sau đó tiến hành theo hướng dẫn bên dưới.

Bước 21:

  • Khi bạn cảm thấy tăng sức đề kháng từ dải dính, hãy kéo nhẹ nhàng xung quanh góc dưới bên phải của pin.

!!! Tránh lách các dải dính trên góc của pin hoặc dải có thể bị rách hoặc vỡ.

Bước 22:

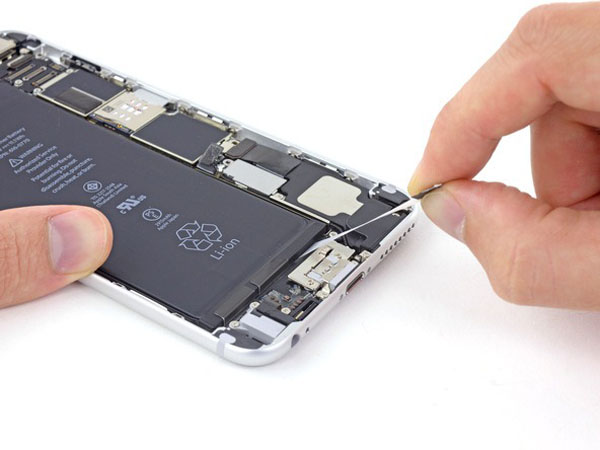

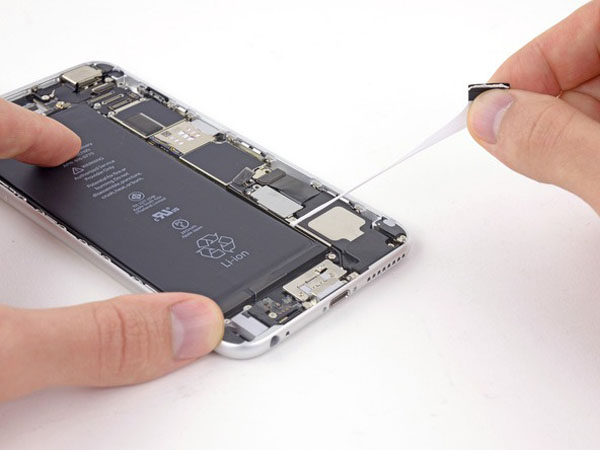

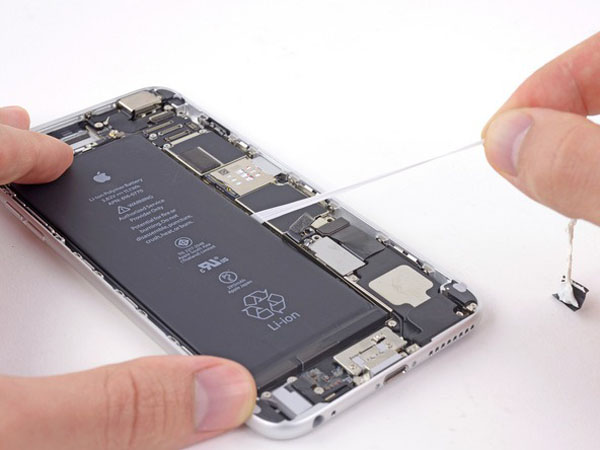

  • Tiếp tục kéo thẻ dính lên trên và tránh xa cạnh phải của pin, cho phép nó trượt chậm ra từ giữa pin và vỏ sau, cho đến khi dải được phát ra từ iPhone.

!!! Không cho phép dải dính dính vào đầu nối pin, hoặc nó có thể bị rách hoặc vỡ.

Bước 23:

  • Lột vỏ lại tấm pin dính thứ hai từ cạnh dưới cùng bên trái của pin.

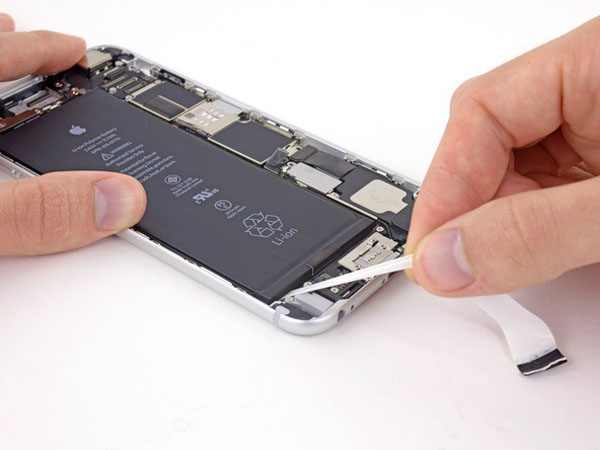

  • Một lần nữa, nhẹ nhàng kéo thẻ dính pin lên trên và tránh xa pin, cho phép dải dính từ từ trượt ra giữa pin và vỏ phía sau.
  • Tiếp tục kéo thẻ dính cho đến khi bạn cảm thấy tăng sức đề kháng, và sau đó dừng lại.

Bước 24:

  • Khi bạn cảm thấy tăng sức đề kháng từ dải dính, hãy kéo nhẹ nhàng xung quanh góc dưới bên trái của pin.

!!! Không cho phép dải dính dính vào góc của pin, hoặc nó có thể bị rách hoặc vỡ ra.

  • Tiếp tục kéo thẻ dính lên trên và tránh xa cạnh trái của pin, cho phép nó trượt chậm ra từ giữa pin và vỏ phía sau, cho đến khi dải được phát ra từ iPhone.

Bước 25:

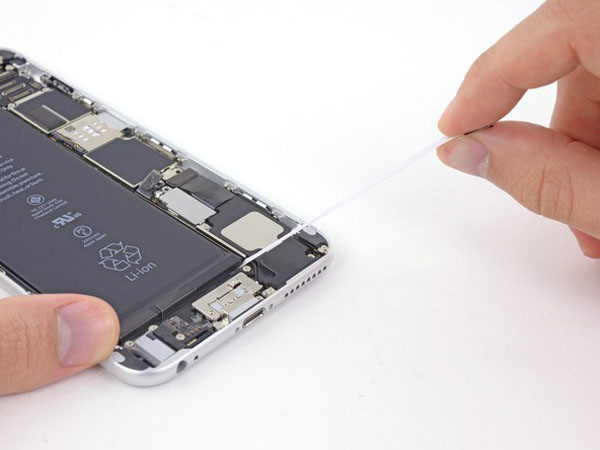

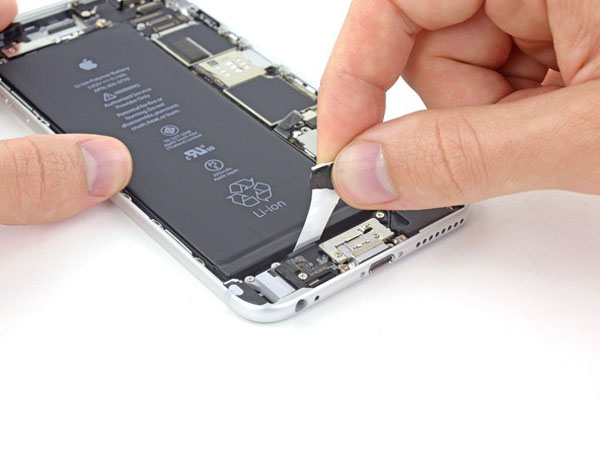

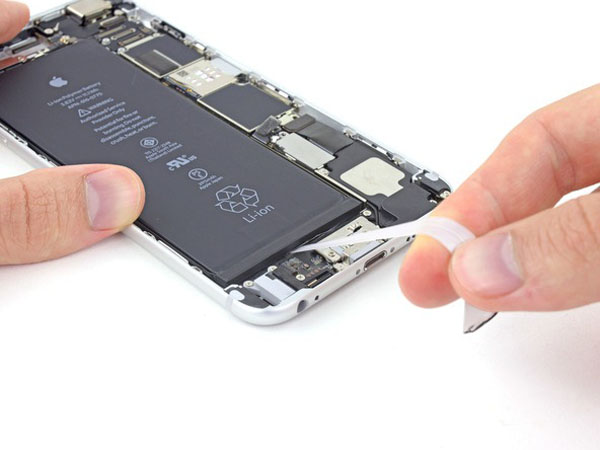

  • Lột vỏ thẻ keo dính cuối cùng từ cạnh dưới cùng của pin.
  • Nhẹ nhàng kéo tab dính pin lên trên và tránh xa pin, cho phép dải dính từ từ trượt ra giữa pin và vỏ phía sau.
  • Tiếp tục kéo cho đến khi dải cuối cùng được cung cấp miễn phí từ iPhone.
  • Nếu bạn đã loại bỏ tất cả ba dải dính thành công, hãy bỏ qua hai bước tiếp theo.

!!! Nếu bất kỳ dải băng dính nào bị vỡ bên dưới pin và không thể lấy được, hãy tiếp tục với bước tiếp theo bên dưới.

Bước 26:

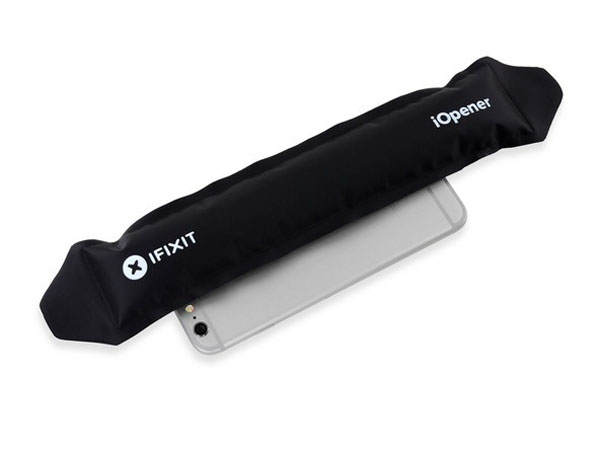

  • Nếu bất kỳ dải băng dính nào bị vỡ và pin vẫn bị kẹt ở vỏ phía sau, hãy chuẩn bị iOpener hoặc sử dụng máy sấy tóc để làm nóng vỏ sau phía sau pin.

Bước 27:

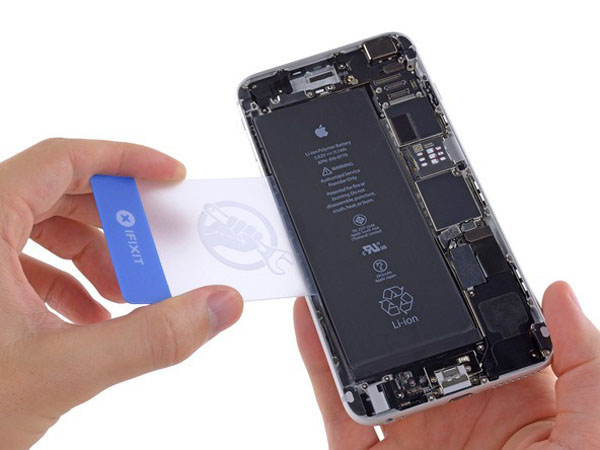

  • Lật lại iPhone và lắp thẻ nhựa giữa cạnh bên trái của pin và vỏ sau.

!!! Không được nâng lên dưới phần trên cùng của pin, gần nút tăng âm lượng và nút tắt tiếng hoặc bạn có thể làm hỏng cáp điều khiển âm thanh, được gắn vào vỏ phía sau ngay bên dưới pin.

!!! Đừng pry chống lại bảng logic, hoặc bạn có thể làm hỏng vĩnh viễn iPhone của bạn.

!!! Cẩn thận giữ cho thẻ càng phẳng càng tốt để tránh làm cong pin, điều này có thể làm hỏng pin và làm cho nó phát tán hóa chất nguy hiểm.

  • Nhấn thẻ ở xa hơn để phá vỡ chất kết dính phía sau pin.

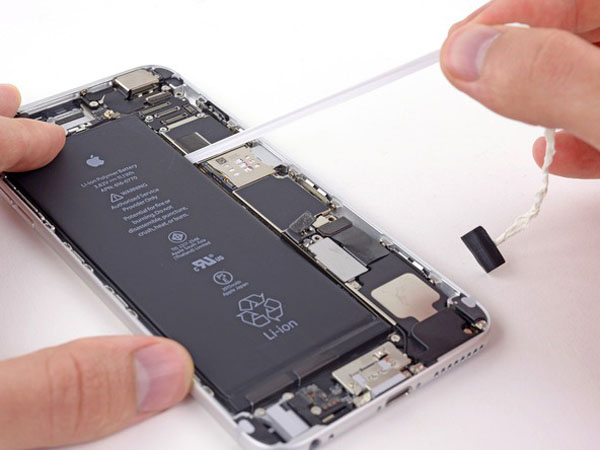

Ngoài ra, một miếng chỉ tơ nha khoa có thể được sử dụng để tách pin khỏi vỏ phía sau. Một giải pháp thay thế mạnh mẽ hơn cho chỉ tơ nha khoa là một chuỗi đàn guitar không dây, chẳng hạn như một chuỗi 0,009 E từ một bộ 12 chuỗi.

  • Chỉ tơ nha khoa hoặc chuỗi bên dưới một đầu của pin và kéo sang một bên trong một chuyển động cưa để tách keo dính.

Bước 28:

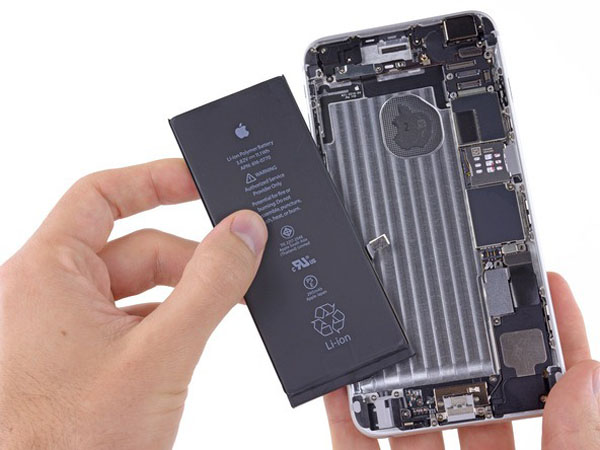

  • Tháo pin ra khỏi iPhone.

Nếu pin thay thế của bạn được đặt trong ống tay áo bằng nhựa, hãy tháo ống tay áo ra trước khi lắp đặt bằng cách kéo nó ra khỏi cáp ribbon.

Khi lắp pin, tham khảo hướng dẫn này để thay thế các dải dính của pin. Thực hiện khôi phục cài đặt gốc sau khi khôi phục.

Điều này có thể ngăn chặn một số vấn đề và đơn giản hóa xử lý sự cố.

Bước 29:

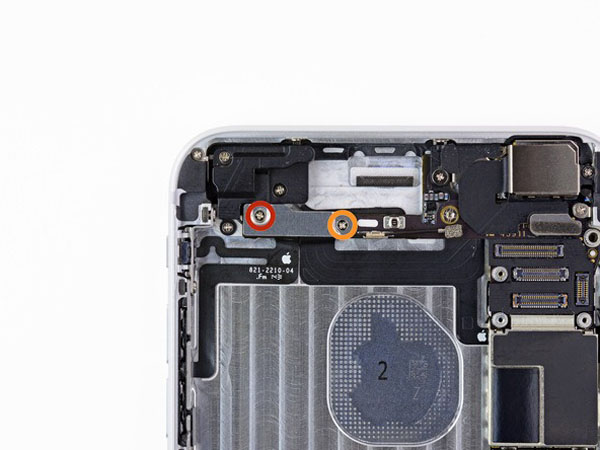

Tháo các vít sau bảo vệ giá đỡ ăng-ten vào vỏ phía sau:

  • Một vít Phillips # 00 1,5 mm
  • Một vít Phillips # 00 2,8 mm

Bước 30:

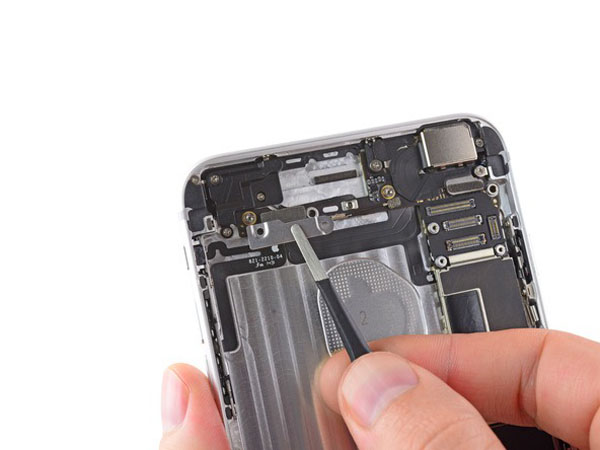

  • Nắm khung ăng ten bằng một cặp nhíp và nhấc nó ra khỏi iPhone.

Bước 31:

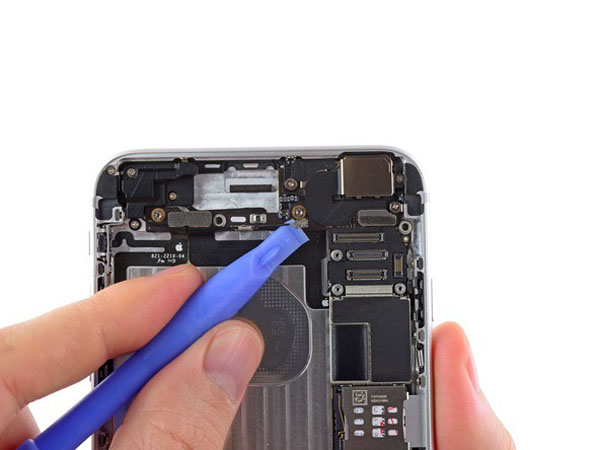

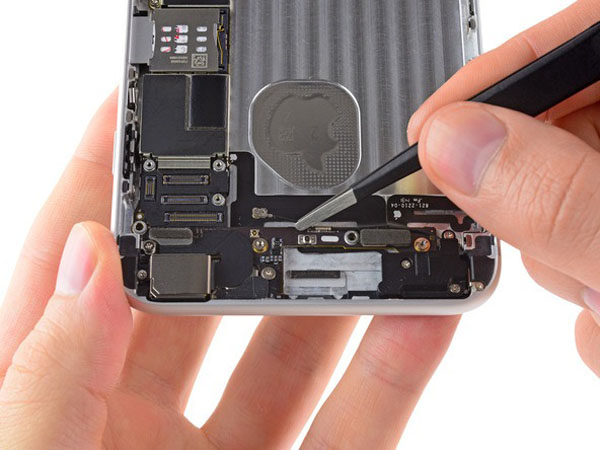

  • Cẩn thận nâng đầu nối ăng-ten lên bảng logic bằng công cụ mở nhựa.

Bước 32:

  • Nắm lấy đầu nối ăng ten bằng một cặp nhíp và nhẹ nhàng nhấc nó ra khỏi kẹp giữ trên bảng logic.

Bước 33:

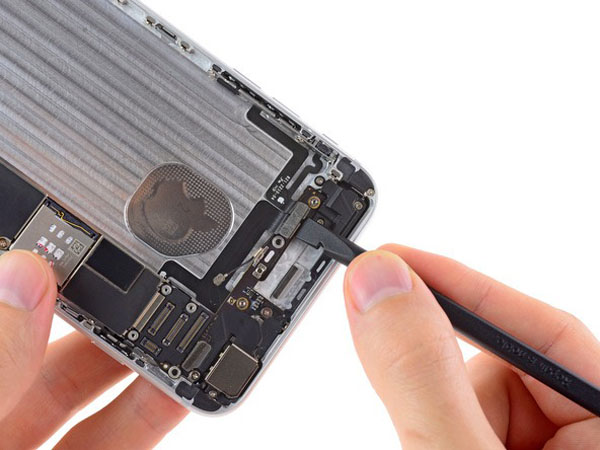

Hai đầu nối có thể được ghép nối bằng một thẻ kết dính đơn. Nếu đây là trường hợp, sau đó họ có thể tách ra như một cặp.

  • Ngắt kết nối cáp nguồn và đầu nối cáp điều khiển âm thanh từ các ổ cắm tương ứng của chúng trên bo mạch logic.

Bước 34:

Tháo các ốc vít sau bảo vệ anten di động hàng đầu cho vỏ sau:

  • Một vít Phillips # 00 2,8 mm
  • Hai vít Phillips # 00 1.6 mm

Bước 35:

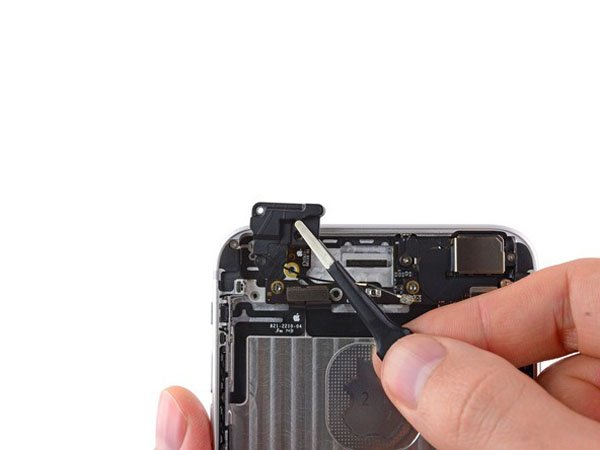

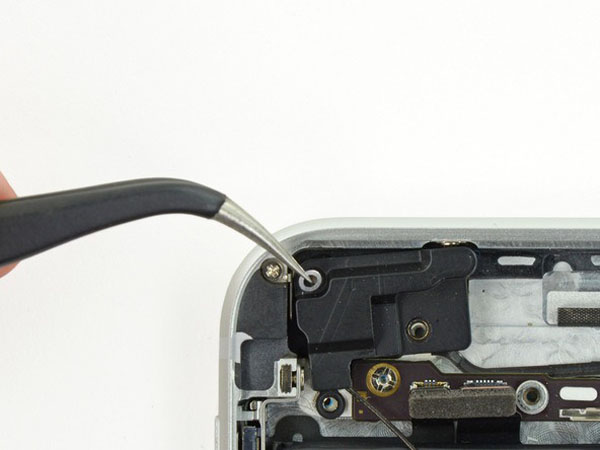

  • Sử dụng một cặp nhíp để nắm bắt và tháo ăng-ten di động hàng đầu ra khỏi iPhone.

Trong quá trình lắp ráp lại, đảm bảo đặt máy giặt nhỏ ở góc trên cùng bên trái của cụm ăng-ten.

Bước 36:

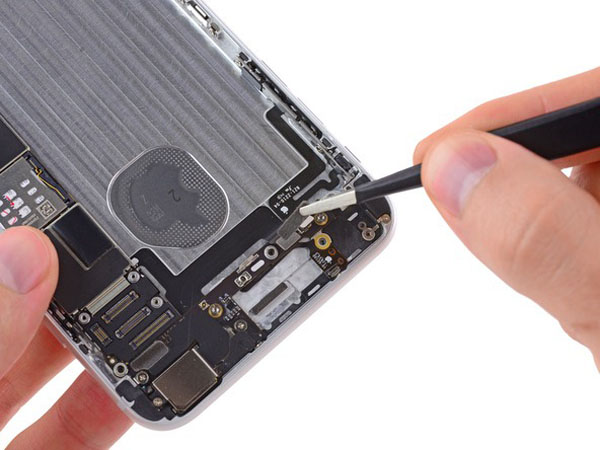

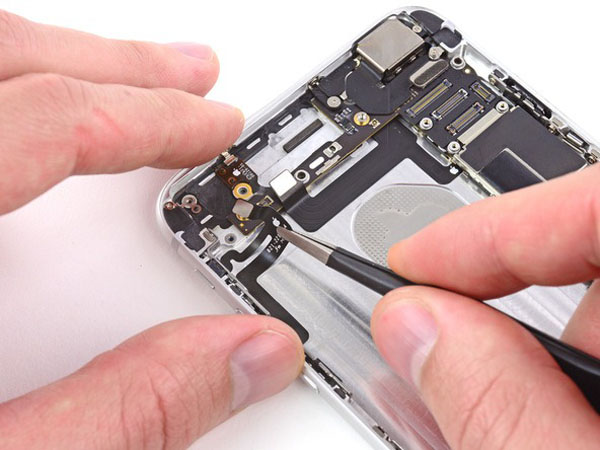

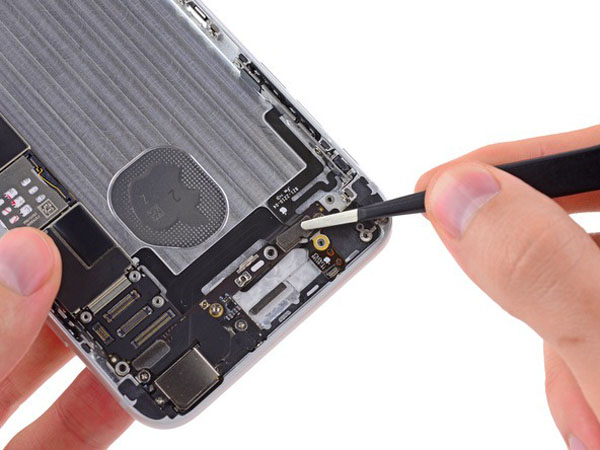

  • Sử dụng một cặp nhíp để bóc một thẻ dính duy nhất nằm trên đầu của cả nút nguồn và đầu nối cáp chuyển đổi âm thanh / bộ điều khiển âm thanh.

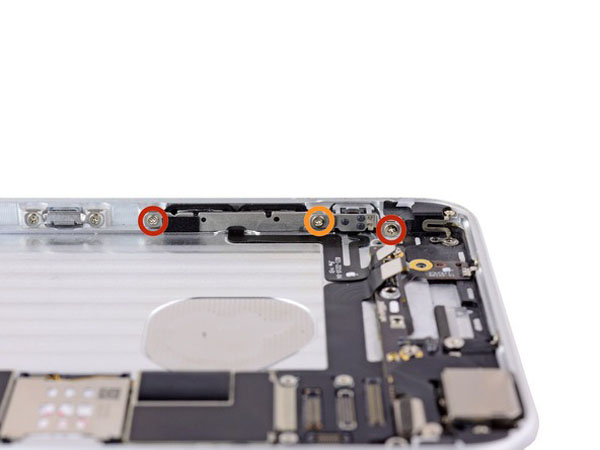

Bước 37:

Tháo các vít sau đảm bảo điều khiển âm thanh và cáp chuyển đổi cầu dao vào vỏ phía sau:

  • Hai ốc vít Phillips # 00 2.0 mm
  • Một vít Phillips # 00 2,5 mm

Bước 38:

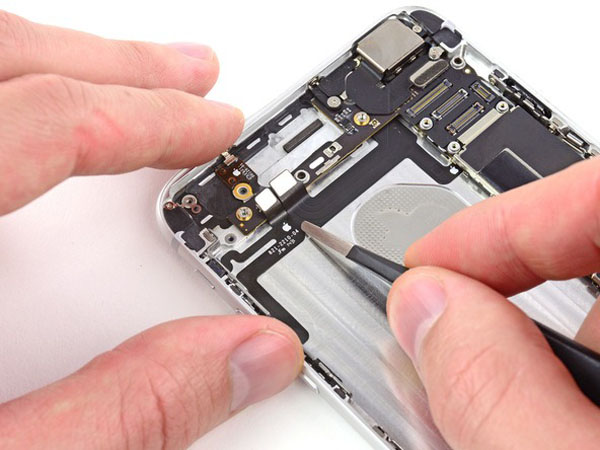

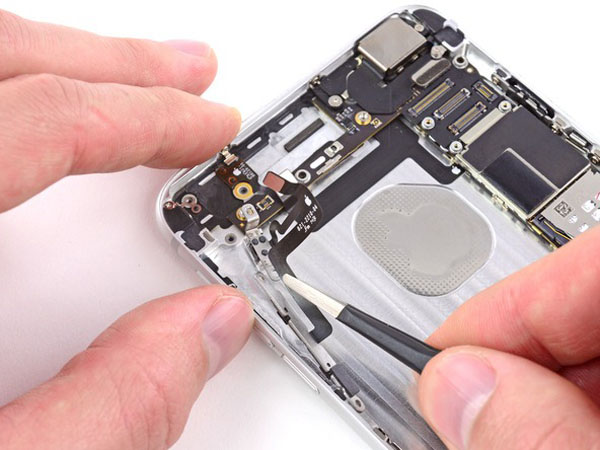

  • Nắm chặt nút điều khiển âm thanh và cáp chuyển đổi bằng một cặp nhíp.
  • Từ từ bóc vỏ điều khiển âm thanh và cáp chuyển đổi cầu dao ra khỏi vỏ phía sau.

!!! Bóc cẩn thận. Cáp được bảo đảm cho vỏ sau bằng keo dính nhẹ.

Bước 39:

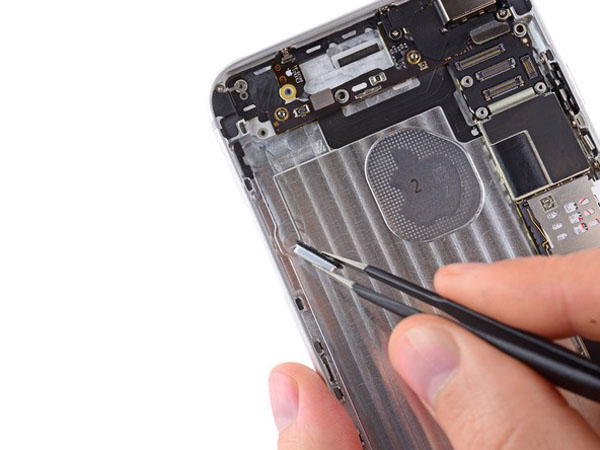

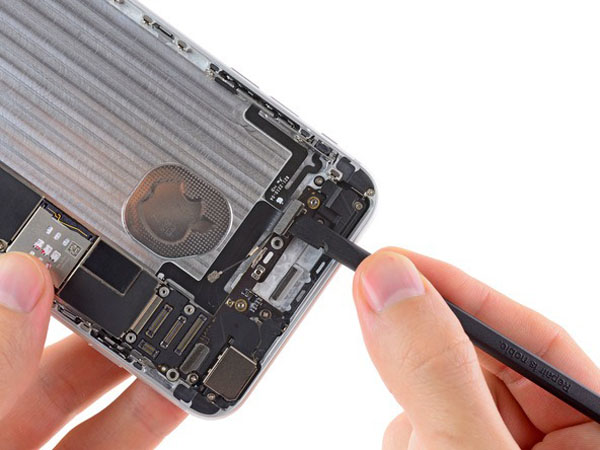

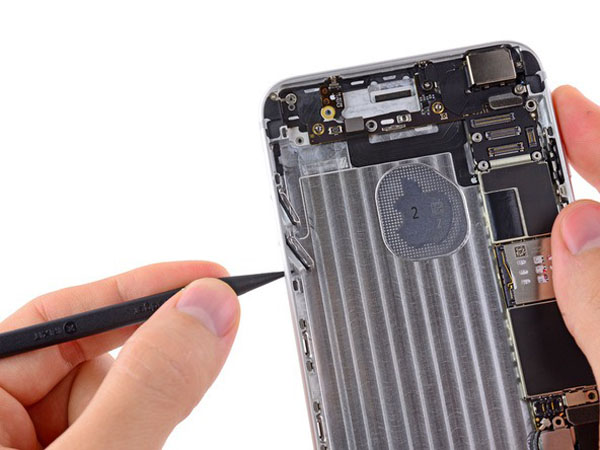

  • Sử dụng đầu của một spudger để đẩy điều khiển âm thanh và nút chuyển đổi rocker ra khỏi hốc của họ trên trường hợp phía sau.

Bước 40:

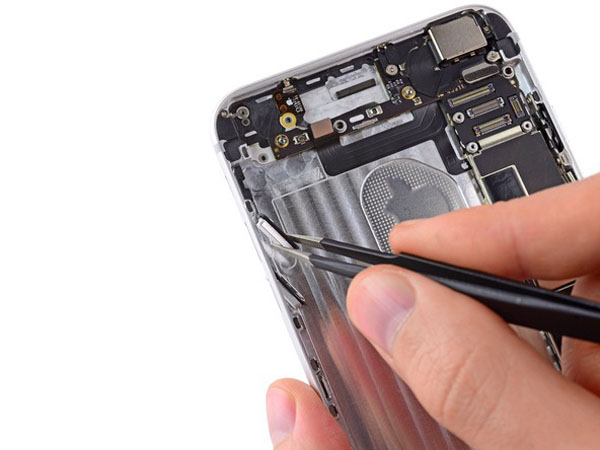

  • Nhẹ nhàng nắm bắt cả hai nút điều khiển âm thanh trên cùng và dưới cùng với một cặp nhíp và loại bỏ chúng khỏi iPhone.
