Mô tả

Sau khi iPhone đột ngột chuyển sang chữ số La Mã , chúng tôi hy vọng một nửa Samsung sẽ cho chúng tôi một chiếc Galaxy SX. Nhưng chúng ta ở đây, với S10 và S10e được dự đoán là có thể dự đoán được. Họ có thực sự đơn giản như tên của họ đề nghị? Chỉ có một cách để tìm ra thời gian để tìm kiếm một giọt nước mắt!

Để biết thêm thông tin thú vị và thông tin chi tiết, hãy theo dõi chúng tôi trên Twitter , Instagram và Facebook . Đối với iFixit đã giao, hãy xem bản tin của chúng tôi .

Sự cố này không phải là một hướng dẫn sửa chữa. Để sửa chữa Samsung Galaxy S10 của bạn, hãy sử dụng hướng dẫn sử dụng dịch vụ của chúng tôi .

Bước 1:

  • Chính xác thì cái gì đặt “e” trong S10e và giữ nó ngoài S10? Hãy xem thông số kỹ thuật cho chúng tôi biết bất cứ điều gì:

    • Super AMOLED Infinity-O hiển thị 5,8 “(2280 × 1080) trên S10e và 6,1” (3040 × 1440) trên S10

    • Bộ xử lý Qualcomm Snapdragon 855 (hoặc Samsung Exynos 9820 ở một số khu vực)

    • Camera selfie 10 megapixel và camera phía sau, với một mô-đun góc rộng 12 MP khẩu độ kép và một mô-đun cực rộng 16 MP, cộng thêm, S10 có thêm một mô-đun tele 12 MP

    • Một cảm biến vân tay thông thường ở nút bên của S10e, so với cảm biến vân tay siêu âm mới ẩn dưới màn hình của S10

    • Giắc cắm tai nghe và khe cắm thẻ nhớ microSD

    • Đánh giá chống nước / bụi IP68

Bước 2:

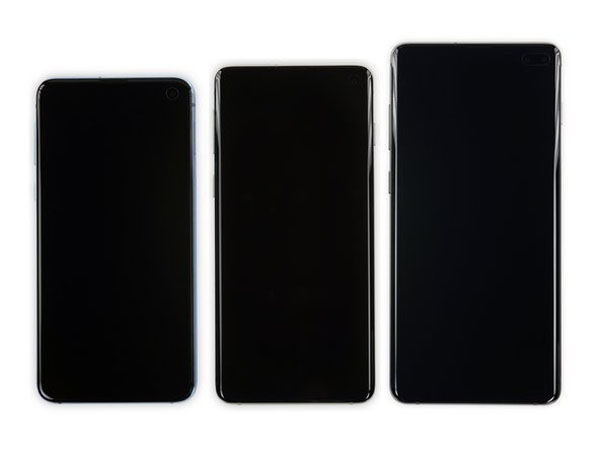

  • Mặt tiền nguyên khối của những chiếc điện thoại này không tiết lộ nhiều về con dơi, mặc dù chúng tôi lưu ý các cạnh hiển thị cong trên S10 và S10 +.

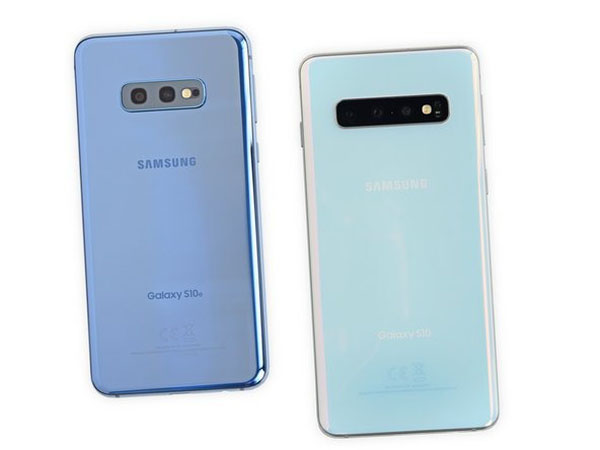

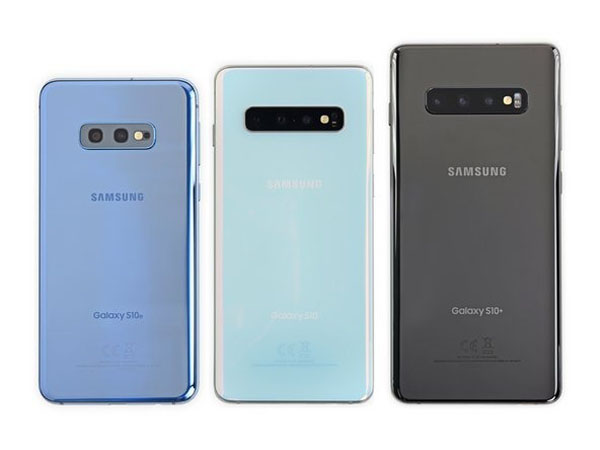

  • Từ phía sau, chúng tôi nhận thấy hai dòng máy ảnh khác nhau: tất cả các điện thoại đều có camera góc rộng và siêu rộng, nhưng S10 và S10 + có được camera tele thưởng.

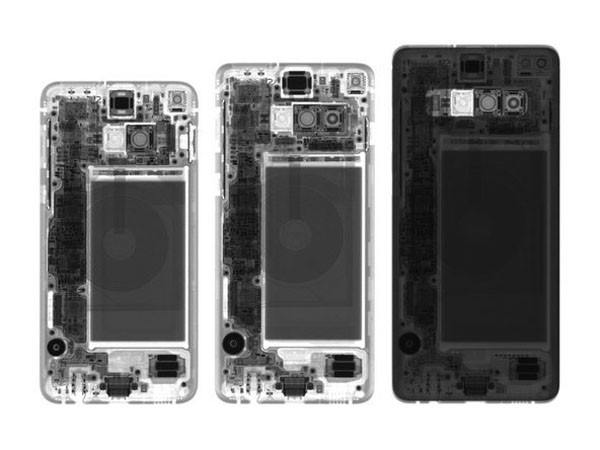

  • Trong khi chúng ta bị mắc kẹt khi nhìn vào những chiếc điện thoại như năm 1894 , Creative Electron cung cấp những bức ảnh X-quang hiện đại để giúp chúng ta vạch mặt những chiếc điện thoại này.

    • Một nắp lưng bằng gốm dày đặc làm cho S10 + mờ hơn nhiều so với tia X so với các bạn đồng hành được hỗ trợ bằng kính. Nói cách khác, trời tối.

      • Chúng tôi thổi nắp S10 + trong video xé nát video của chúng tôi, hãy kiểm tra nó ở đây!

Bước 3:

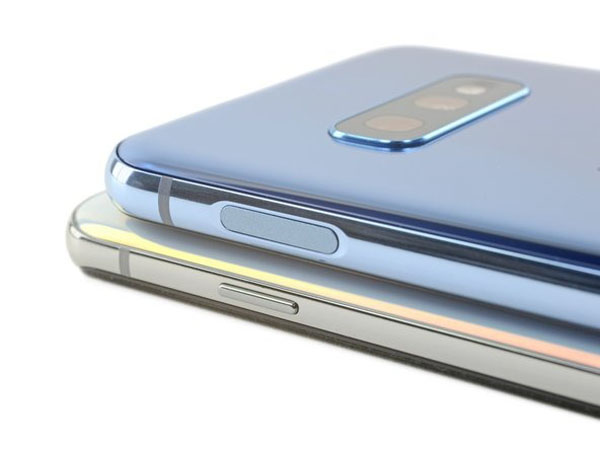

  • Trong khi những chiếc điện thoại này có ngoại thất tương tự nhau, S10e thân thiện với ngân sách có nút nguồn lớn hơn đáng chú ý, nơi đặt cảm biến vân tay điện dung thông thường của nó.

  • S10 chơi mọi thứ gần hơn với vest, với cảm biến vân tay mà bạn thậm chí không thể nhìn thấy … mà không bị rách, đó là.

    • Nói về điều này, đây là hy vọng rằng những cảm biến vân tay được di dời này sẽ làm cho quy trình mở của chúng tôi an toàn hơn một chút .

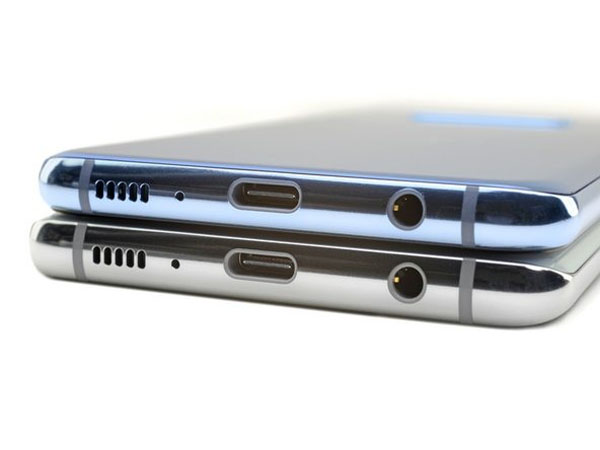

  • Mặc dù có sự khác biệt tinh tế, cả S10 và S10e đều đồng ý rằng giắc cắm tai nghe vẫn khá tuyệt.Họ cũng đã có các cổng USB-C, mic và loa phù hợp.

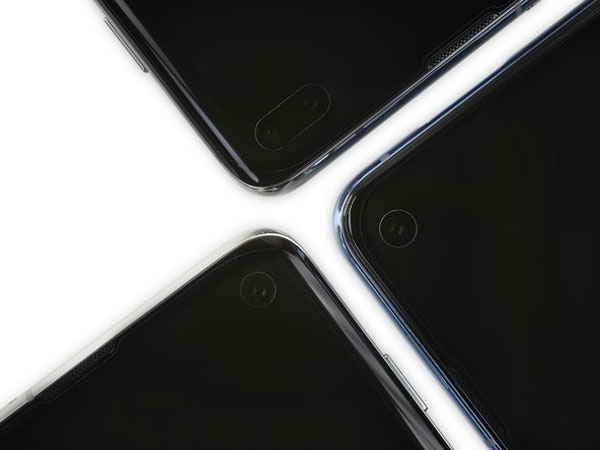

  • Ở đầu điện thoại, chúng tôi có cái nhìn thoáng qua (trực tiếp) đầu tiên về một số màn hình “bấm lỗ” hoàn chỉnh với bộ bảo vệ màn hình được cài đặt sẵn .

    • Rõ ràng, một bộ bảo vệ màn hình bằng kính cường lực có thể can thiệp vào cảm biến siêu âm, vì vậy đây là nỗ lực của Samsung để giải quyết vấn đề cụ thể đó. Nhưng sau đó, tại sao S10e cần một?

Bước 4:

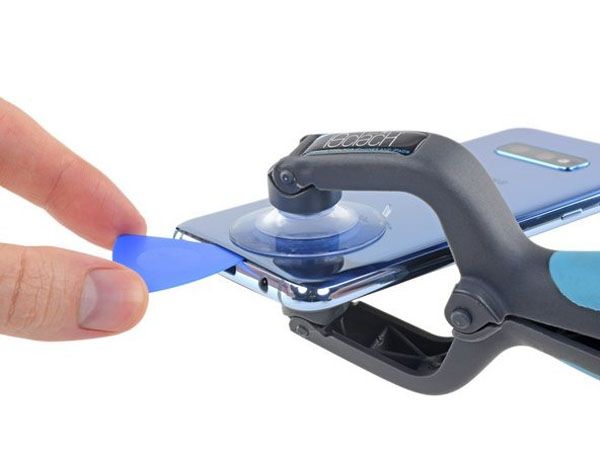

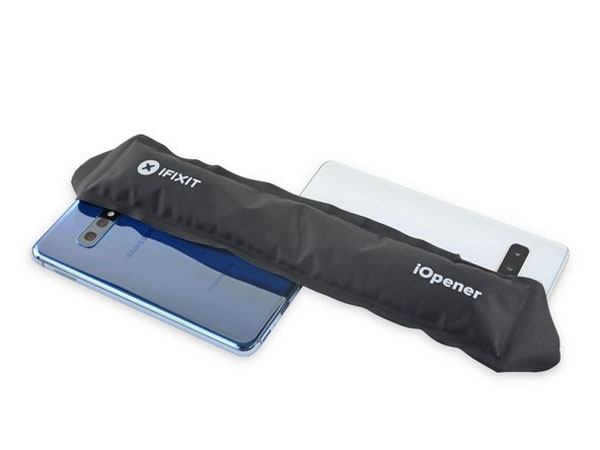

  • Với một chiếc điện thoại mới và được cải tiến có một quy trình mở mới và được cải thiện … hoặc không! Một lần nữa, chúng ta phải làm nóng mọi thứ và đưa iSclack đáng tin cậy của chúng ta hoạt động.

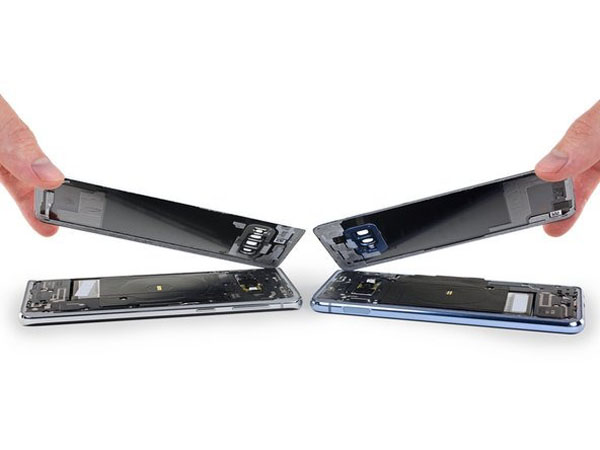

  • Chúng tôi rút điện thoại ra, chờ đợi một loại bẫy.Không phải lúc này, Đô đốc Ackbar! Các tấm đi ra ngay.

    • Samsung có thể đã vô tình thực hiện một cải tiến về khả năng sửa chữa ở đây bằng cách di chuyển các cảm biến vân tay ra khỏi nắp lưng, họ đã loại bỏ bẫy booby cáp flex đã gây khó khăn cho việc sửa chữa phần cứng của Galaxy trong những năm gần đây.

    • Ngoài ra, chúng ta đã tưởng tượng nó, hoặc là chất kết dính ít cứng đầu hơn lần này?

  • Ngay khi mọi thứ đang nguội dần, chúng tôi nhận thấy các miếng than chì tản nhiệt được đặt một cách chiến lược trên các nắp lưng này. Một cái gì đó ở đây được thiết kế để nóng lên mà không làm bỏng ngón tay của bạn.

Bước 5:

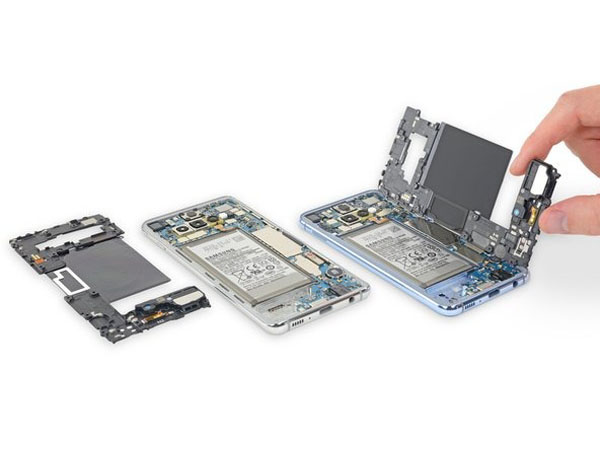

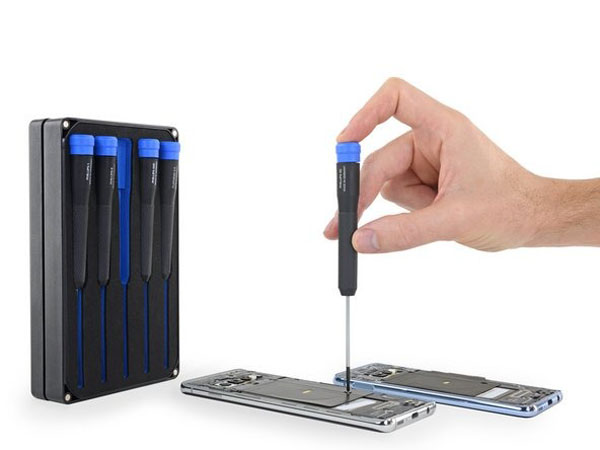

  • Chỉ cần một vài ốc vít Phillips tiêu chuẩn đứng giữa chúng tôi và những thứ tốt. Bộ trình điều khiển Marlin của chúng tôi đã bảo vệ chúng tôi, nhưng chúng tôi rất vui vì Samsung hiện chỉ có chúng tôi sử dụng một trình điều khiển.

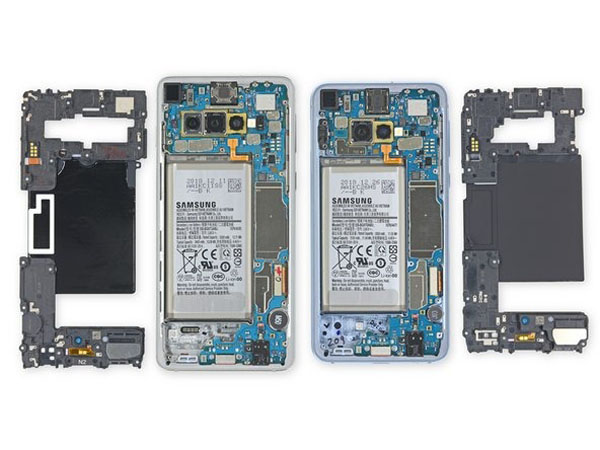

  • Các tổ hợp midframe với cuộn dây tích hợp của chúng đã học được một mẹo mới: giờ đây chúng có thể sạc không dây cho các thiết bị khác .

  • Đó có lẽ là lý do tại sao các cuộn dây được kẹp giữa hai lớp than chì trong năm nay, một bộ sạc không dây truyền cũng như nhận sẽ tạo ra nhiều nhiệt hơn.

    • Sạc không dây vốn đã không hiệu quả, tạo ra vô số nhiệt thải như một sản phẩm phụ.

    • Phán quyết vẫn chưa rõ điều này có thể ảnh hưởng đến thời lượng pin dài hạn của điện thoại khi sạc sạc, đặc biệt là trên pin không dễ sử dụng.

Bước 6:

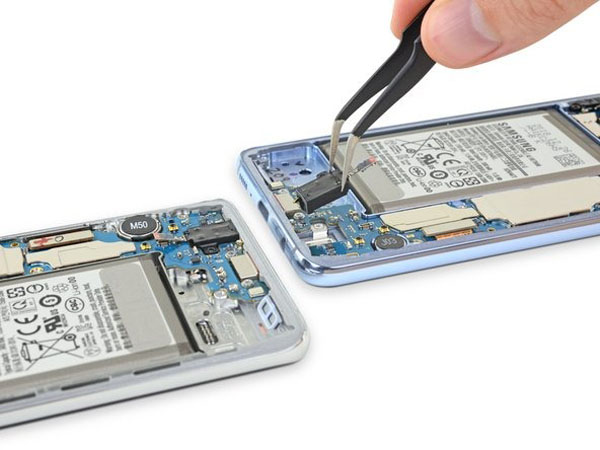

  • Giắc cắm tai nghe của Samsung chỉ cao khoảng 12 mm và ngang 8 mm và chúng là mô-đun 100%, điều mà chúng tôi thực sự thích. Thật đáng tiếc,không có đủ chỗ cho một người trong iPhonethậm chí là iPad .

  • … Hay là ở đó?

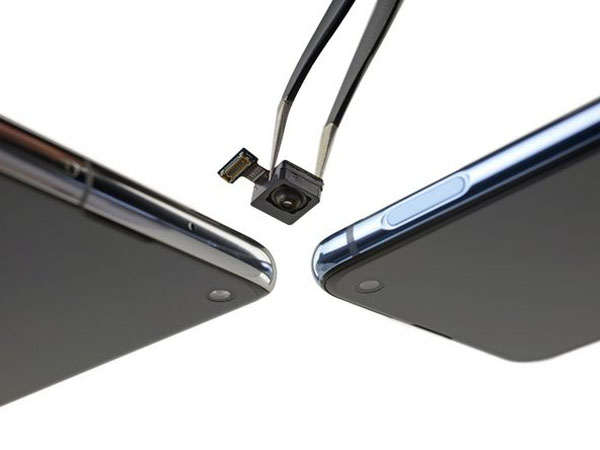

  • Chúng tôi sẽ nói về máy ảnh trong giây lát, nhưng bây giờ chúng tôi sẽ quay các camera selfie để nhường chỗ cho việc trích xuất bo mạch chủ.

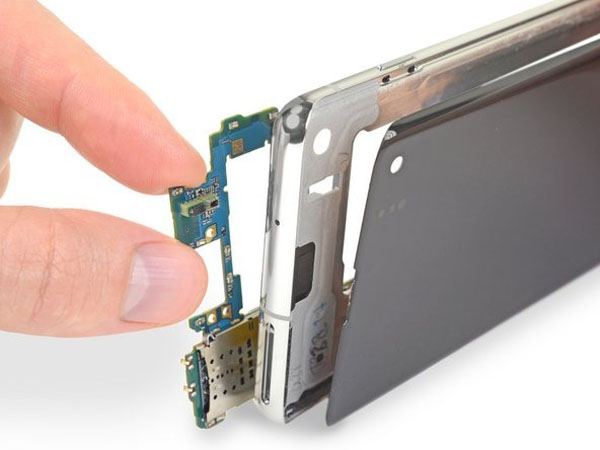

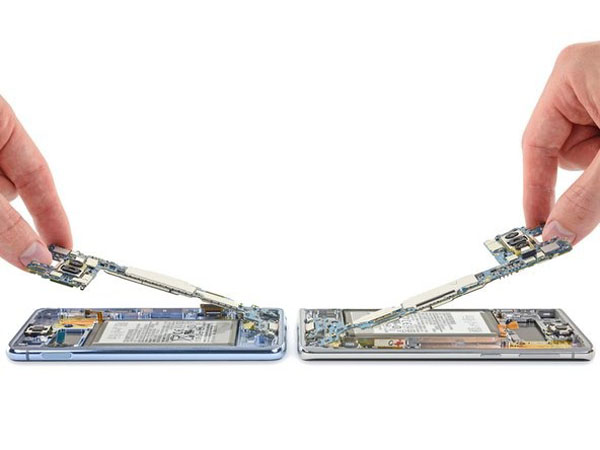

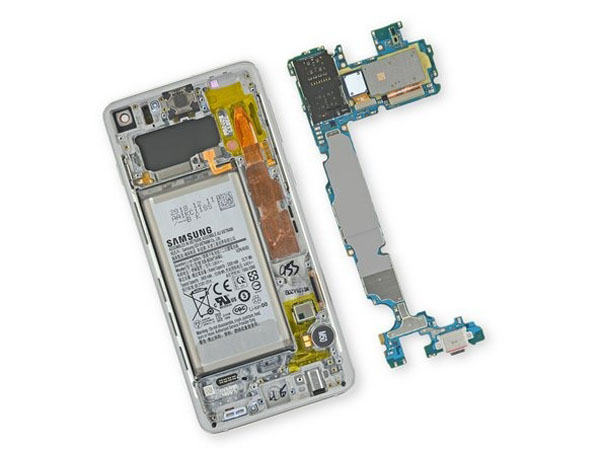

  • Kỹ sư nước mắt của chúng tôi thực hiện một thang máy bo mạch chủ đồng bộ hoàn hảo …

    • … và thật không may, các cổng USB-C đi cùng.Thứ từng là một trong những điểm sửa chữa tích cực của điện thoại Galaxy, một cổng USB-C có thể thay thế, có thể thay thế.

Bước 7:

  • Tham gia một peek dưới bo mạch chủ, chúng tôi thực hiện một vài mát quan sát.

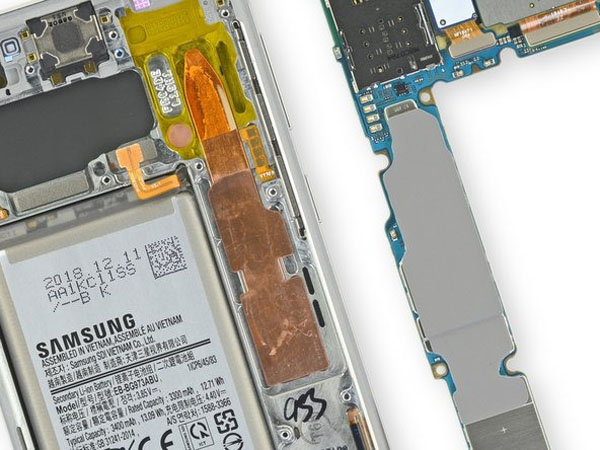

  • Cái ống dẫn nhiệt bằng đồng khổng lồ dưới tấm ván này chắc chắn hơn nhiều so với ống trong S9, nhưng trông giống như cái mà chúng ta tìm thấy trong Note9 .

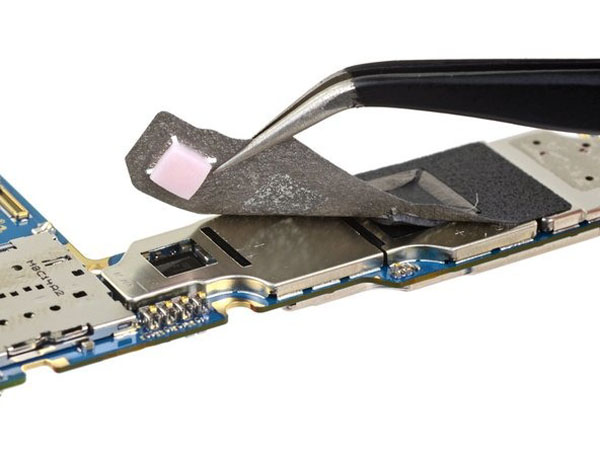

  • Trong khi đó, chúng tôi bóc ra một mảnh vật liệu giao diện nhiệt bổ sung nhiều lớp từ bảng. Tất cả đồng đó tạo ra một bề mặt phẳng, lớn, tuyệt vời, để truyền nhiệt tốt hơn nhưng đó là kim loại mềm, vì vậy bạn cần giao diện mềm này để lấp đầy bất kỳ khoảng trống nào có thể làm giảm hiệu suất hoặc làm nóng điện thoại của bạn.

  • Nhãn dán mỏng này dường như cũng cung cấp một số che chắn RF, vì có một lỗ lớn trên nắp có thể nằm bên dưới lớp học nơi chúng tôi tìm thấy một PMIC và một miếng đệm nhiệt lớn màu hồng.

  • TL; DR: Chúng tôi phỏng đoán rằng sạc nhanh + sạc không dây ngược gây ra một số căng thẳng nhiệt nghiêm trọng cho các thiết bị điện tử trong hệ thống này. Samsung đã rút ra tất cả các điểm dừng để làm mát nó.



Bước 8:

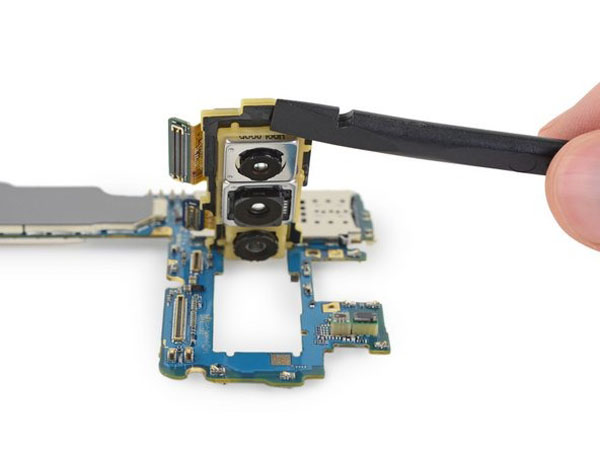

  • Tiếp theo, chúng tôi bật dãy camera chính ra khỏi bảng điều khiển, nó được bọc trong một khung nhựa màu vàng, có thể là nhựa ABS hoặc nylon với màu tự nhiên, không nhuộm. (Có vẻ hơi nhỏ , nhưng chúng tôi không phiền.)

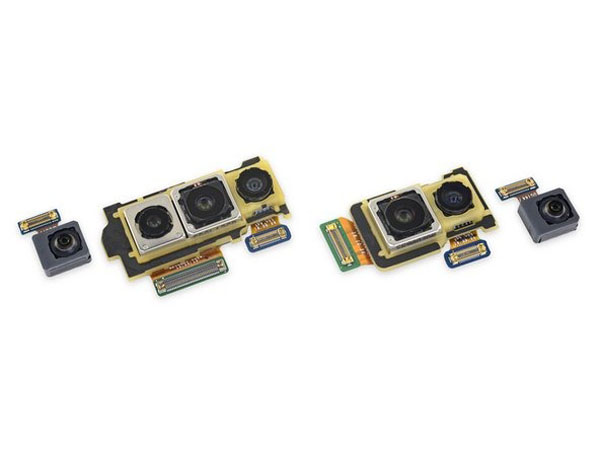

  • Chúng tôi đặt cả hai mảng camera xuống bên cạnh camera selfie tương ứng của chúng (tự chúng ở phía xa bên trái và bên phải).

  • Mảng của S10 (bên trái) có thêm một camera so với S10e, một ống kính 12 MP,, / 2.4 với OIS, và gắn nó vào cùng một đầu nối với camera góc rộng tiêu chuẩn.

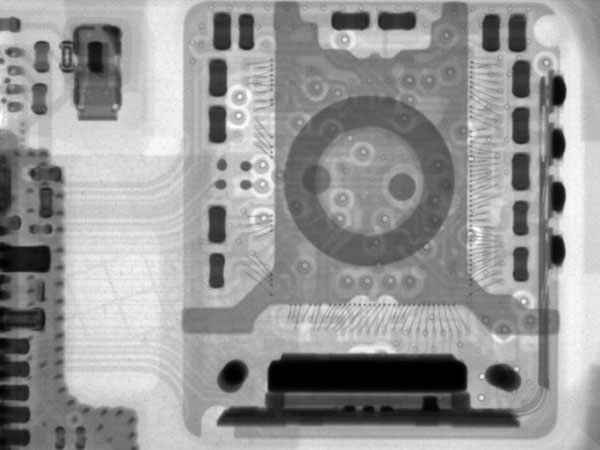

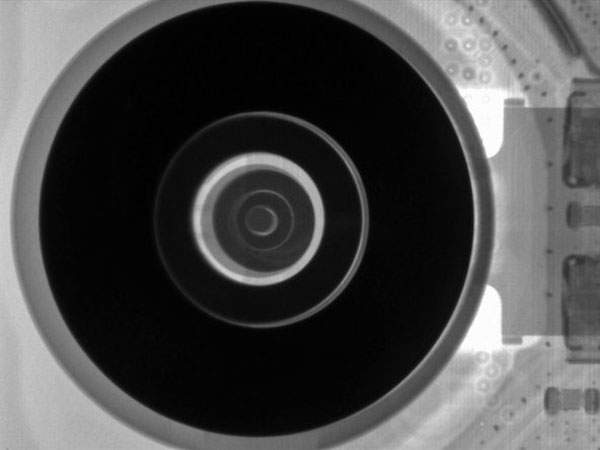

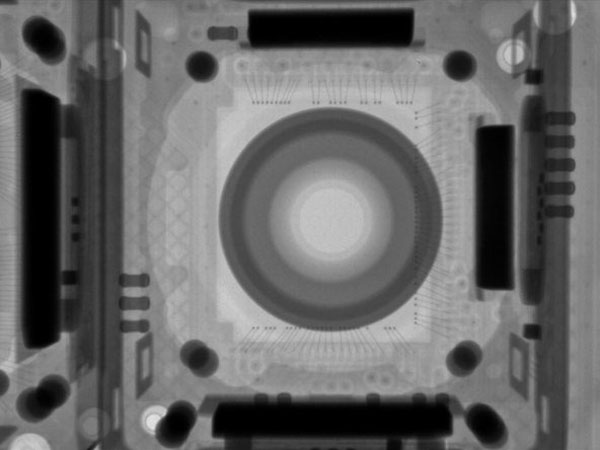

    • Sự phá vỡ vật lý hơn nữa sẽ có sức tàn phá khá lớn, nhưng đây là tia X cho thấy cảm biến của camera tele và nam châm điện OIS.

  • Các camera góc rộng 12 MP cũng nhận được OIS, cũng như thiết lập khẩu độ kép lừa từ S9 + .

  • Cuối cùng, các mô-đun cực rộng 16 MP, ƒ / 2.2 có khung nhựa dày hơn một chút.

  • Tên mã của năm nay là “Vượt lên”. vô cực” Sao “.

Bước 9:

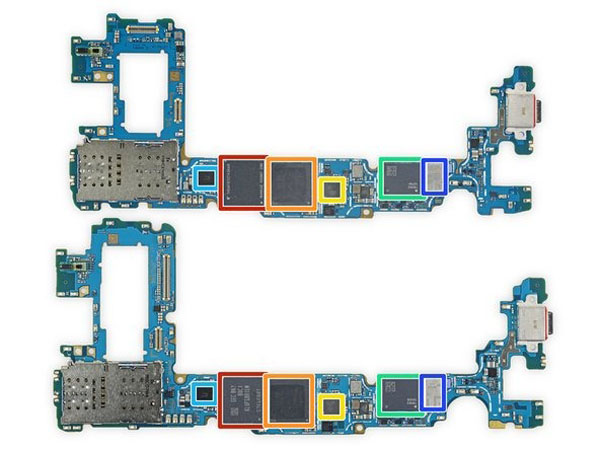

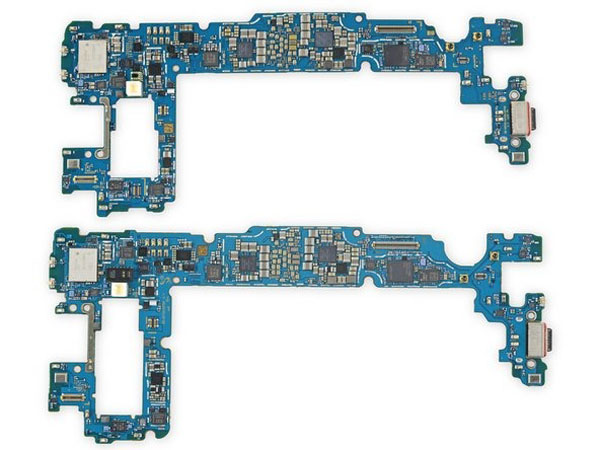

  • Miếng đệm nhiệt và máy ảnh sang một bên, hãy đến với những con chip! Ở mặt trước của các bo mạch chủ này (trên cùng: S10e, dưới cùng: S10), chúng tôi phát hiện ra:

    • S10e: Bộ lưu trữ flash Toshiba UFS NAND128 GB

    • S10: Bộ nhớ flash Samsung eUFS NAND 512 GB

    • Samsung K3UH7H70AM LPDDR4X xếp lớp trên Qualcomm Snapdragon 855 SoC

    • Bộ giải mã âm thanh Qualcomm WCD9341

    • Qorvo 78062, có khả năng là mô-đun mặt trước RF Fusion

    • Tối đa MAX77705C PMIC

    • Bầu trời 78160-5

Bước 10:

  • Không bao giờ giao hàng dưới mức, Samsung đóng gói nhiều silicon hơn ở các mặt trái:

    • Murata KM8D03042 (có thể là mô-đun Wi-Fi / Bluetooth)

    • Qualcomm SDR8150 (có khả năng thu phát RF)

    • Qualcomm PM8150 (có thể là PMIC)

    • Bộ thu không dây IDT P93205

    • Qorvo 78042

    • Bộ điều khiển NFC NXP 80T17

    • Mô-đun mặt trước Qualcomm QĐM3870 RF

Bước 11:

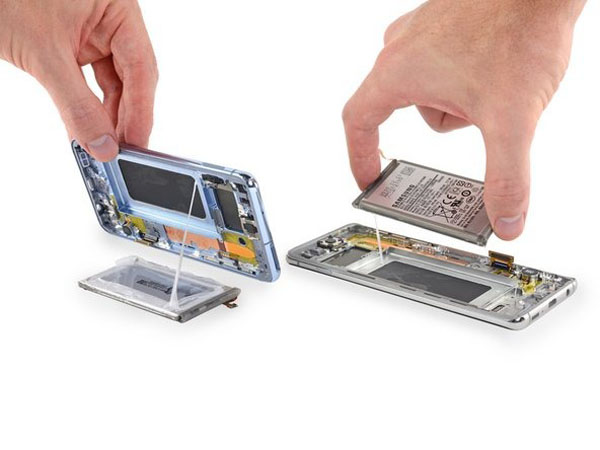

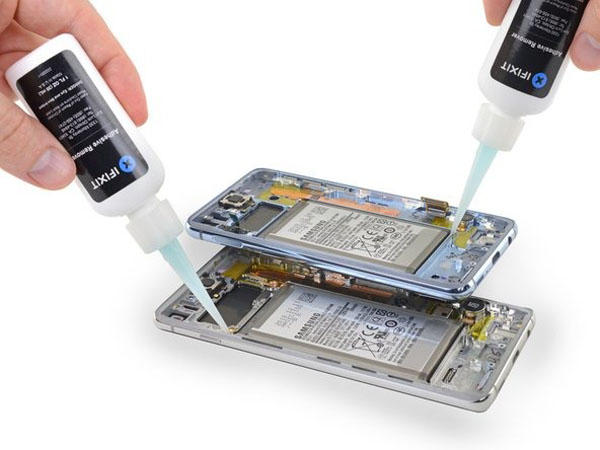

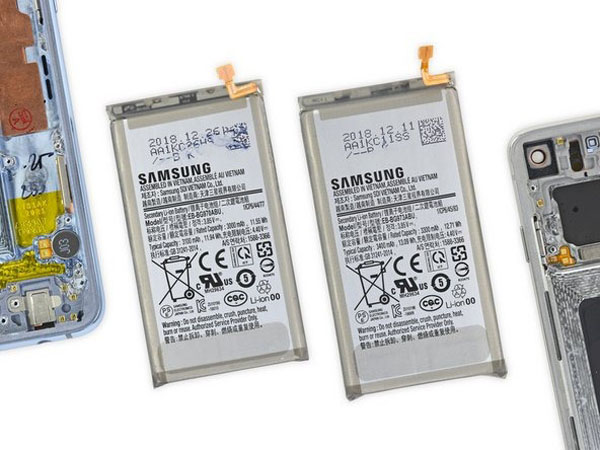

  • Thời gian sử dụng pin! Không có gì ngạc nhiên, hai pin này được tuân thủ rất nhiều với các midfram kim loại của chúng, không có các tab kéothân thiện trong tầm nhìn.

  • Không phải lo lắng mặc dù chúng tôi đã loại bỏ chất tẩy dính đáng tin cậy của chúng tôi và thiết lập một tính năng “nước” tuyệt đẹp trong khi chúng tôi chờ cho chất kết dính hạ thấp hệ thống phòng thủ của nó.
    • Chúng tôi đã nói điều đó trước đây và chúng tôi sẽ nói lại: pin có thể tiêu hao và sẽ cần phải được thay thế trước khi hết tuổi thọ của bất kỳ điện thoại thông minh hiện đại nào.

  • Các nhà máy điện cầm tay này đang rung chuyển 11,94 Wh cho S10e bên tay trái và 13,09 Wh cho S10 bên tay phải (tăng 13% so với 11,55 của năm ngoái ).

    • Để so sánh, iPhone cạnh tranh thể thao lần lượt là 11,16 Wh ( XR ) và 10,13 Wh ( XS ).

Bước 12:

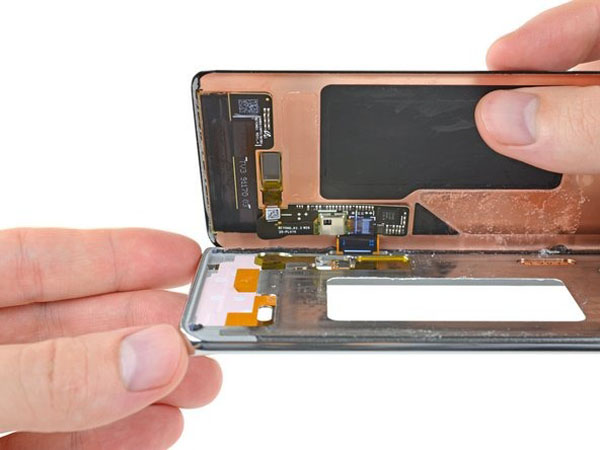

  • Không còn nơi nào để rẽ, chúng tôi mạnh dạn nắm lấy cơ hội của mình để loại bỏ những màn hình tinh tế này.

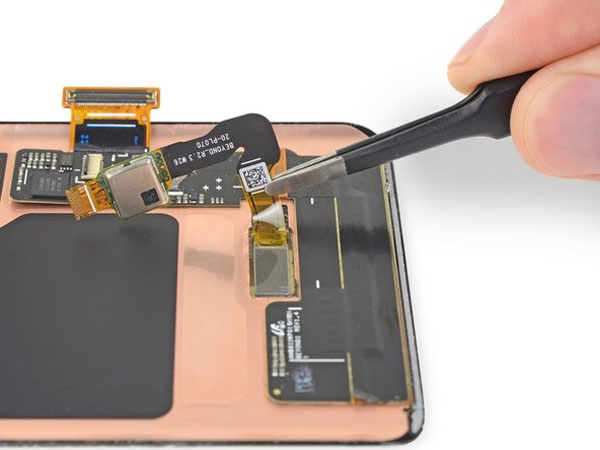

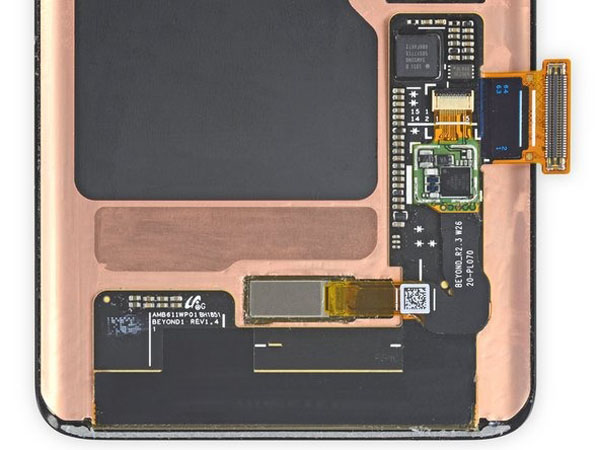

  • Bên trong S10, chúng tôi phát hiện ra bộ cảm biến vân tay siêu âm mới.

    • Đây là công nghệ cũ dành cho dơi và cá heo, nhưng điện thoại thông minh sử dụng âm thanh để đọc dấu vân tay của bạn thì khá tuyệt, nếu chúng ta trung thực. (Được phép của Qualcomm .)

  • Công nghệ có thể là tiểu thuyết, nhưng lời khen ngợi của chúng tôi kết thúc ở đó. Chúng tôi đã ném tất cả mọi thứ có thể vào anh chàng nhỏ bé này và nó không còn nguyên vẹn.

    • Nếu Samsung có bất kỳ mẹo sửa chữa nào họ muốn chia sẻ, tất cả chúng ta đều nghe thấy.Hiện tại, giả sử bạn sẽ trả một cánh tay và một chân cho một màn hình mới nếu cảm biến bị trục trặc.

Bước 13:

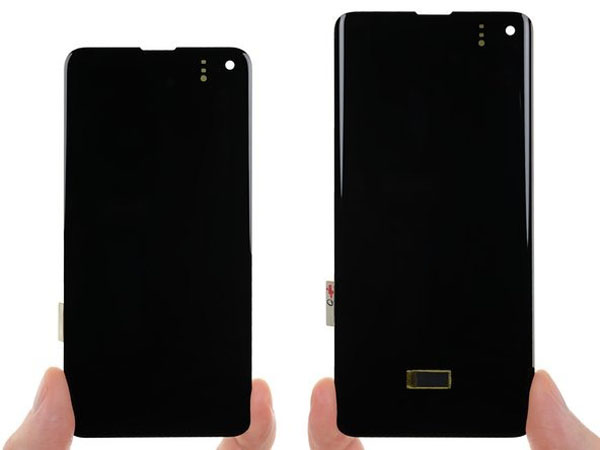

  • Màn hình phẳng trên S10e hầu như không đáng sợ để loại bỏ so với màn hình S10 cong. Thật không may, chúng tôi nghi ngờ một trong hai màn hình này sẽ sống để chơi một trò chơi khác của Fortnite.

  • S10e không có công nghệ siêu âm tuyệt vời dán vào mặt sau của màn hình, nhưng nó có một khuôn mặt quen thuộc:

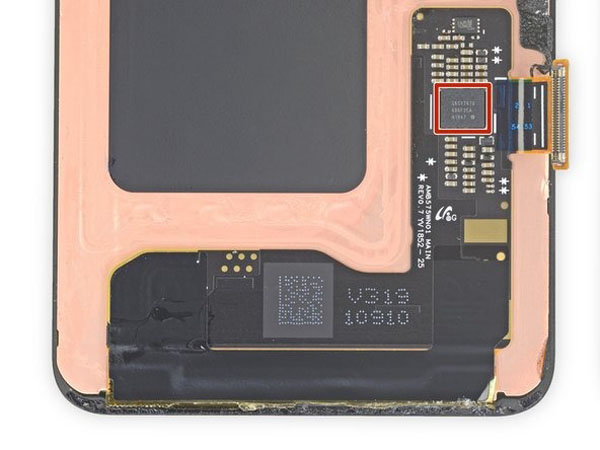

    • Bộ điều khiển cảm ứng S6SY761X của Samsung IC cùng loại IC mà S9 hiển thị năm ngoái và các điện thoại S8 trước chúng.

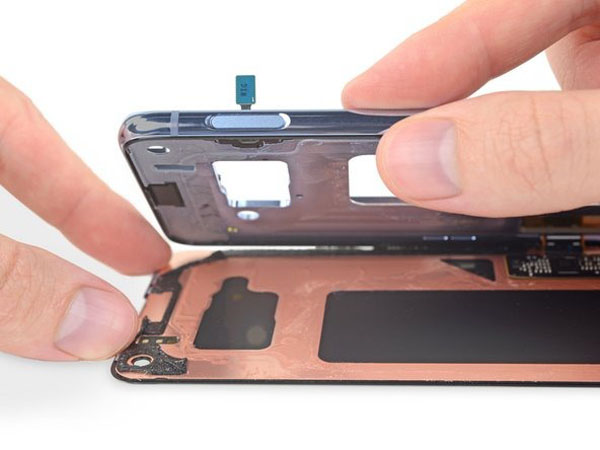

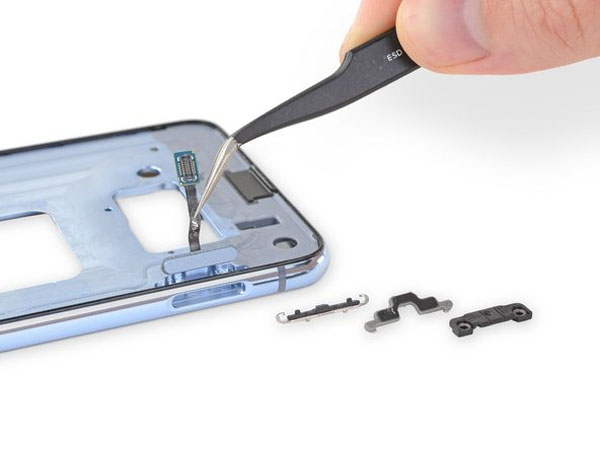

  • Dưới đây là một cái nhìn sâu hơn về cảm biến cảm ứng điện dung mà chúng ta đã đề cập trước đó, được tích hợp vào nút nguồn.

    • Công nghệ này ít hào nhoáng hơn, nhưng đáng tin cậy hơn nhiều so với bất cứ thứ gì dưới màn hình cho đến nay.

  • Thật không may, quy trình sửa chữa này để lại nhiều mong muốn, yêu cầu loại bỏ toàn màn hình để truy cập vào nút.

Bước 14:

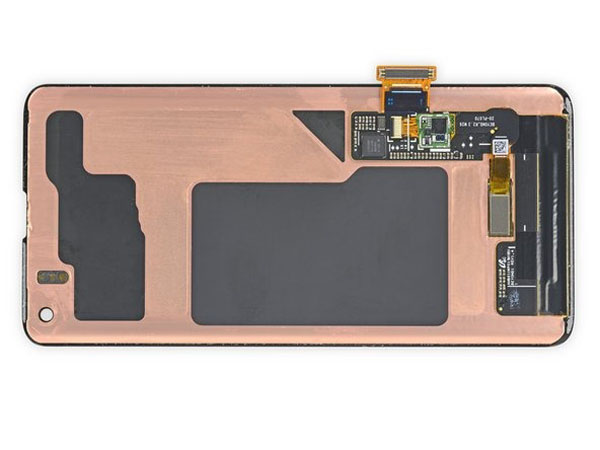

  • Những màn hình siêu mỏng do Samsung sản xuất này hoạt động như một công cụ quản lý nhiệt khác được hỗ trợ bởi các lớp đồng và than chì để tản nhiệt do các thành phần khác bên trong điện thoại tạo ra.

  • Tất nhiên, lỗ máy ảnh được đục vào các lớp đó là cố ý và khắc đi “pixel by pixel” bằng tia laser. Lỗ hổng chạy qua cả midframe và bo mạch chủ trở lại chính camera.

  • Không giống như máy ảnh, các cảm biến vân tay và cảm biến vân tay ẩn có thể “nhìn” trực tiếp thông qua ma trận OLED, cho phép màn hình “cạnh-cạnh” nhất mà chúng ta đã thấy trong một giọt nước mắt. Có thể bạn sẽ không bao giờ nhìn thấy chúng trong quá trình sử dụng bình thường, nhưng ở đây với màn hình được tách ra, chúng rất dễ nhận ra.

Bước 15:

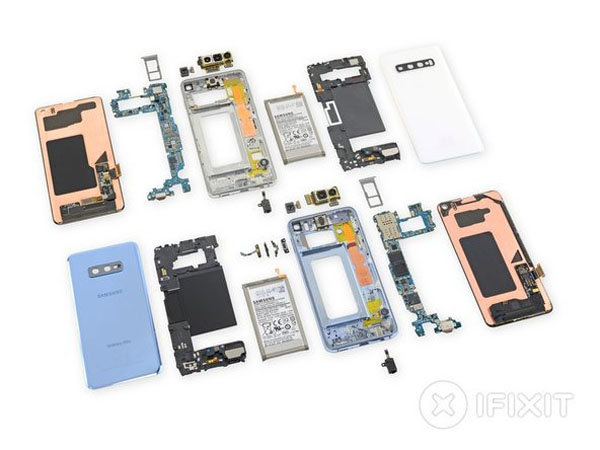

  • Chúng tôi đã xé hai chiếc điện thoại này để bạn xem, nhưng đây là TL; DR trong trường hợp bạn đang vội:

    • Pin lớn, vẫn dán vào và không dễ dàng thay thế.

    • Sạc không dây của các thiết bị khác từ các điện thoại này tạo ra rất nhiều nhiệt và có lẽ không tốt cho thời lượng pin dài hạn.

    • Các màn hình khá tiện lợi, nhưng việc thay thế vẫn sẽ tốn kém và khó khăn và việc đặt cảm biến vân tay mới không giúp ích gì.

  • Nhưng xin chờ chút nữa! Hãy hành động ngay bây giờ và bạn đủ điều kiện cho một lần xé hình MIỄN PHÍ thứ ba, chúng tôi đã có một video giới thiệu về S10 +!

  • Đặc biệt cảm ơn bạn thân Greg Kramer , người đã giúp chúng tôi giải mã các bản nâng cấp quản lý nhiệt khác nhau trên những chiếc điện thoại này. (Bất kỳ sai lầm nào cũng có khả năng là của chúng tôi.) Chúc mừng Greg!

  • Cùng với đó, đã đến lúc đối mặt với âm nhạc và cho điểm những chiếc điện thoại này.
