Mô tả

Sử dụng hướng dẫn này để tháo hoặc thay thế bảng logic bị lỗi trong iPhone 7 của bạn.

Điều quan trọng cần lưu ý là mỗi bảng logic của SIM và cảm biến vân tay Touch ID được ghép nối tại nhà máy, vì vậy việc thay thế bảng logic sẽ vô hiệu hóa Touch ID trừ khi bạn cũng cài đặt nút trang chủ thay thế đã được ghép nối đúng với bảng logic mới của bạn.

Bước 1:

!!! Trước khi bạn bắt đầu, hãy xả pin iPhone xuống dưới 25%. Pin lithium-ion được sạc có thể bắt lửa và / hoặc nổ nếu vô tình bị thủng.

  • Tắt nguồn iPhone của bạn trước khi bắt đầu tháo gỡ.
  • Tháo hai vít pentalobe 3,4 mm ở cạnh dưới cùng của iPhone.

Mở màn hình của iPhone sẽ thỏa hiệp con dấu không thấm nước của nó. Có con dấu thay thế sẵn sàng trước khi bạn tiến hành qua bước này, hoặc cẩn thận để tránh tiếp xúc với chất lỏng nếu bạn lắp ráp lại iPhone của bạn mà không cần thay thế con dấu.

Bước 2:

Làm nóng cạnh dưới của iPhone sẽ giúp làm mềm chất kết dính bảo vệ màn hình, giúp mở dễ dàng hơn.

  • Sử dụng máy sấy tóc hoặc chuẩn bị một iOpener và áp dụng nó vào cạnh dưới của iPhone trong khoảng một phút để làm mềm chất kết dính bên dưới.

Bước 3:

  • Gắn một cốc hút vào nửa dưới của cụm màn hình, ngay phía trên nút home.

Hãy chắc chắn rằng cốc hút không chồng chéo với nút trang chủ, vì điều này sẽ ngăn chặn một con dấu hình thành giữa cốc hút và kính phía trước.

Bước 4:

  • Kéo lên cốc hút để tạo khoảng cách nhỏ giữa cụm màn hình và vỏ phía sau.
  • Chèn đầu phẳng của một spudger vào khoảng trống.

Các chất kết dính kín nước giữ màn hình tại chỗ là rất mạnh mẽ, và tạo ra khoảng cách ban đầu này có một số lượng đáng kể của lực lượng. Nếu bạn đang gặp khó khăn trong việc mở một khoảng trống, hãy lắc màn hình lên và xuống để làm suy yếu chất kết dính cho đến khi bạn có thể vừa vặn với một thanh nẹp bên trong.

Bước 5:

  • Trượt spudger sang trái dọc theo cạnh dưới của iPhone.
  • Xoay thanh gạt để mở rộng khoảng cách giữa màn hình và vỏ phía sau.

Bước 6:

  • Trượt spudger lên phía bên trái của iPhone, bắt đầu từ cạnh dưới và di chuyển về phía các nút điều khiển âm lượng và nút chuyển im lặng.

!!! Không được kéo dọc theo cạnh trên của điện thoại, bạn có thể làm hỏng các kẹp nhựa đảm bảo màn hình.

Bước 7:

  • Chèn cạnh phẳng của một spudger vào góc dưới cùng bên phải của thiết bị.
  • Xoay thanh gạt để mở rộng khoảng cách giữa cụm màn hình và vỏ phía sau.
  • Trượt đầu phẳng của spudger lên phía bên phải của điện thoại để phá vỡ các chất kết dính giữ màn hình tại chỗ.

Bước 8:

  • Kéo lên cốc hút để nâng màn hình lên và mở iPhone.

!!! Không nâng màn hình lên hơn 10º vì có cáp ruy băng dọc cạnh phải của thiết bị kết nối màn hình với bảng logic.

Bước 9:

  • Kéo lên trên nub nhỏ trên cốc hút để loại bỏ nó từ bảng điều khiển phía trước.

Bước 10:

  • Trượt một lựa chọn mở dọc theo cạnh trên cùng của iPhone, giữa vỏ phía sau và mặt trước, để chia nhỏ chất kết dính còn lại giữ màn hình tại chỗ.

!!! Cẩn thận không làm hỏng các kẹp nhựa trên cạnh trên của điện thoại.

Bước 11:

  • Kéo cụm màn hình ra xa mép trên của điện thoại để nhả các clip giữ nó vào vỏ sau.
  • Mở iPhone bằng cách xoay màn hình hiển thị từ phía bên trái, như bìa sau của một cuốn sách.

!!! Đừng cố gắng tách biệt hoàn toàn màn hình, vì một số cáp ribbon mỏng manh vẫn kết nối nó với bảng logic của iPhone.

Bước 12:

Tháo bốn vít Y000 ba điểm đảm bảo giá đỡ đầu nối thấp hơn, có độ dài sau:

  • Ba vít 1,2 mm.
  • Một vít 2,4 mm.

Trong suốt quá trình sửa chữa này, hãy theo dõi từng vít và đảm bảo rằng nó quay trở lại chính xác nơi nó đến để tránh làm hỏng iPhone của bạn.

Bước 13:

  • Tháo khung nối đầu ra thấp hơn.

Bước 14:

  • Sử dụng các điểm của một spudger để nâng đầu nối pin ra khỏi ổ cắm của nó trên bảng logic.

Nối cáp đầu nối lên một chút để ngăn không cho nó tiếp xúc với ổ cắm và cấp nguồn cho điện thoại.

Bước 15:

!!! Hãy chắc chắn rằng pin đã bị ngắt kết nối trước khi bạn ngắt kết nối hoặc kết nối lại các dây cáp trong bước này.

  • Sử dụng một spudger hoặc một móng tay để ngắt kết nối hai kết nối màn hình thấp hơn bằng cách prying chúng thẳng lên từ ổ cắm của họ trên bảng logic.

Để kết nối lại các dây cáp này, nhấn xuống một đầu cho đến khi nó khớp vào vị trí, sau đó lặp lại ở đầu đối diện. Không ấn xuống ở giữa. Nếu đầu nối thậm chí hơi lệch, đầu nối có thể gập lại, gây hư hỏng vĩnh viễn.

Nếu bạn có màn hình trắng, đường trắng trên màn hình, hoặc thiếu một phần hoặc hoàn toàn cảm ứng sau khi lắp ráp lại điện thoại, hãy thử ngắt kết nối và kết nối lại cẩn thận cả hai dây cáp này và đảm bảo chúng được ngồi hoàn toàn.

Bước 16:

  • Tháo hai vít Phillips 1,3 mm bảo đảm giá đỡ trên đầu nối cụm cảm biến của bảng mặt trước.
  • Tháo khung.

Bước 17:

  • Ngắt kết nối đầu nối cụm cảm biến của bảng điều khiển phía trước khỏi ổ cắm trên bo mạch logic.

Đầu nối báo chí này cũng phải được kết nối lại một đầu tại một thời điểm để giảm thiểu nguy cơ bị uốn cong.

Bước 18:

  • Tháo cụm màn hình.

Trong quá trình reassembly, tạm dừng ở đây nếu bạn muốn thay thế các chất kết dính xung quanh các cạnh của màn hình.

Bước 19:

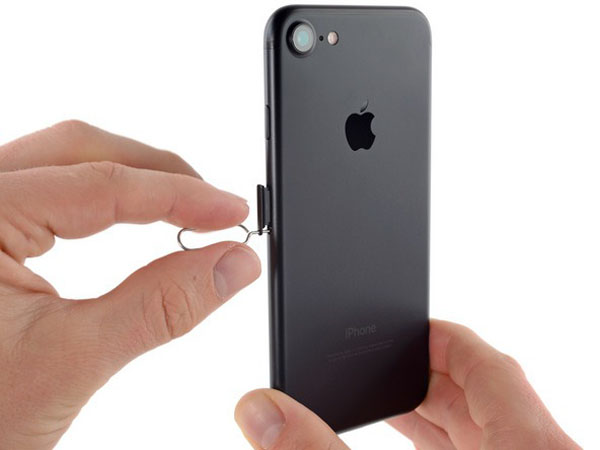

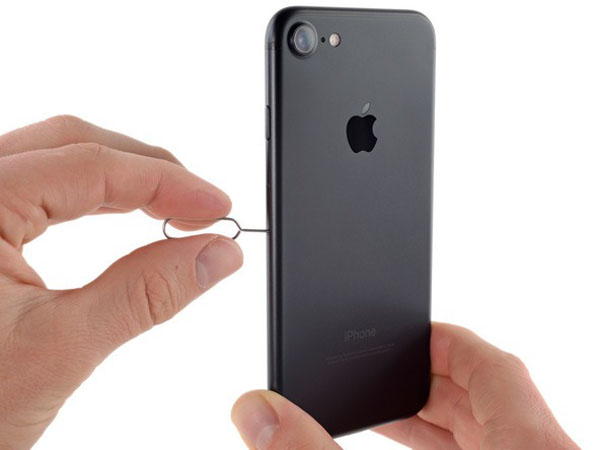

  • Lắp công cụ đẩy thẻ SIM hoặc kẹp giấy vào lỗ nhỏ trong khay thẻ SIM.
  • Nhấn để đẩy khay ra.

Điều này có thể đòi hỏi một số lượng đáng kể của lực lượng.

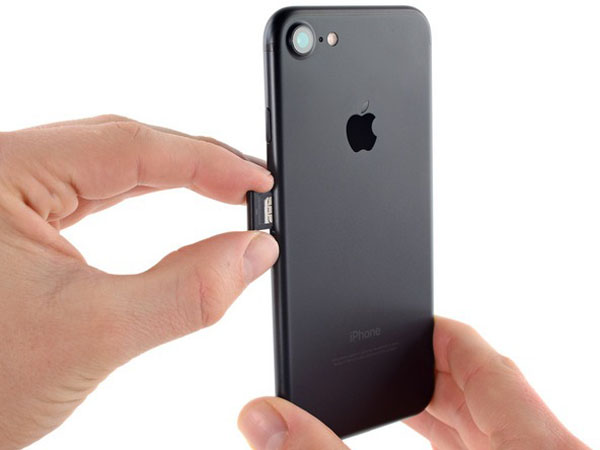

  • Tháo cụm bo mạch thẻ SIM khỏi iPhone.

Khi lắp lại thẻ SIM, hãy đảm bảo rằng nó đang ở đúng hướng tương đối so với khay.

Bước 20:

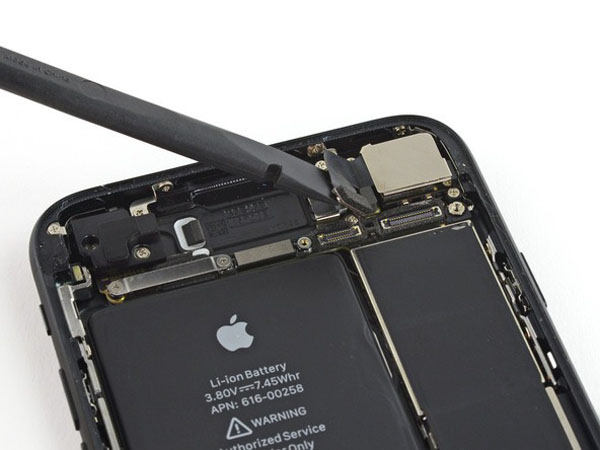

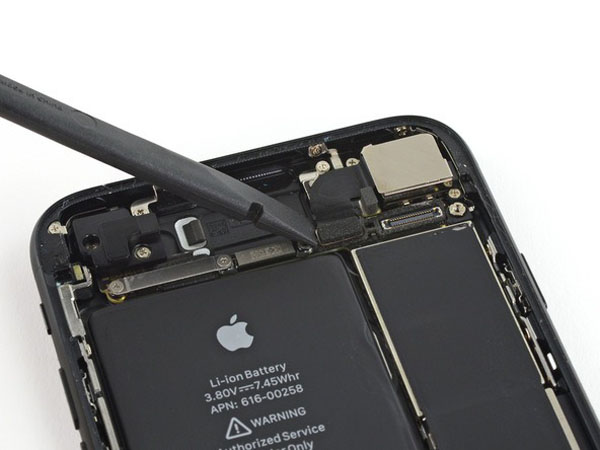

  • Sử dụng đầu phẳng của một spudger để ngắt kết nối đầu nối camera phía sau.

Bước 21:

Tháo các vít Phillips sau bảo vệ giá đỡ camera phía sau cho vỏ phía sau:

  • Một vít 1,3 mm.
  • Một vít 2,5 mm.

Bước 22:

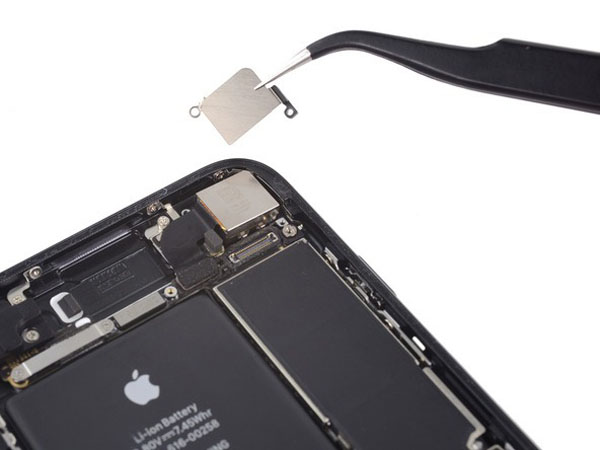

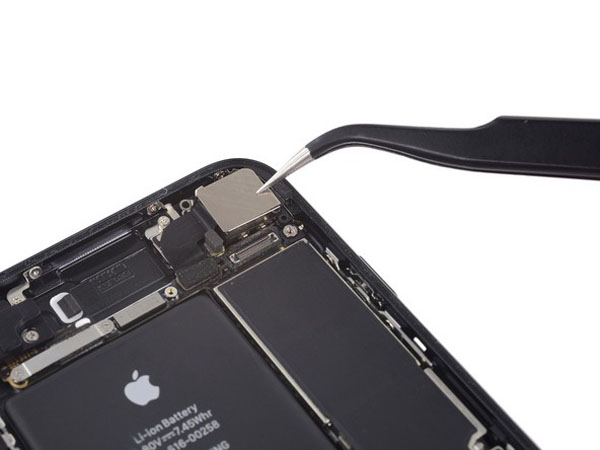

  • Tháo khung.

Bước 23:

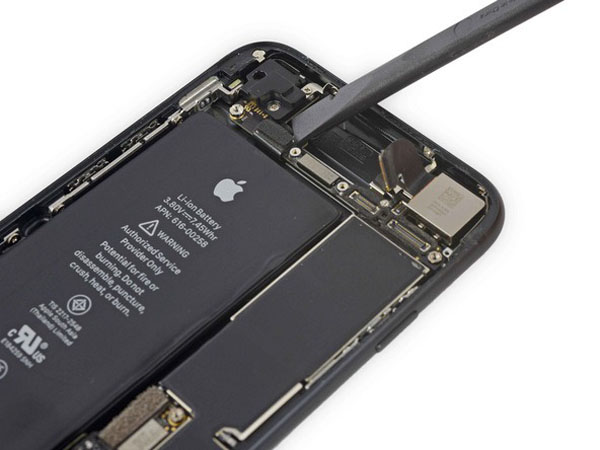

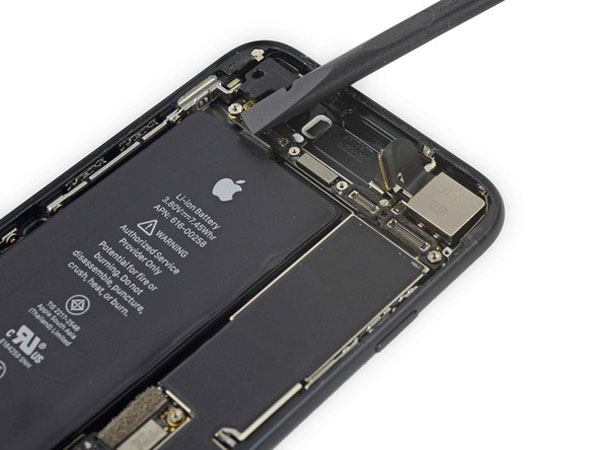

  • Sử dụng đầu nhọn của một spudger để nâng lên và ngắt kết nối đầu nối ăng-ten ăng ten, chỉ còn lại của mô-đun camera phía sau.

Bước 24:

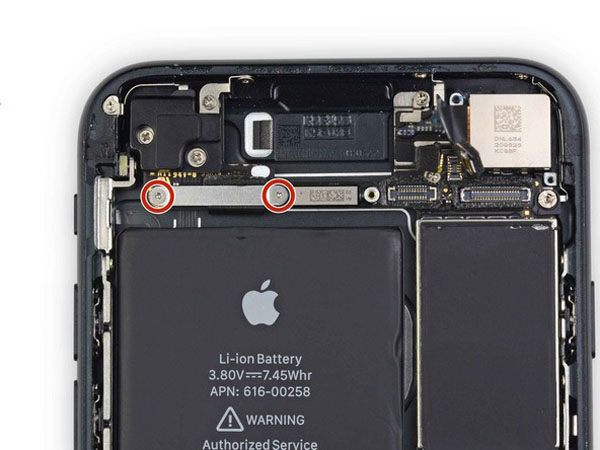

  • Tháo hai vít ba điểm 1,2 mm đảm bảo khung cáp phía trên.

Bước 25:

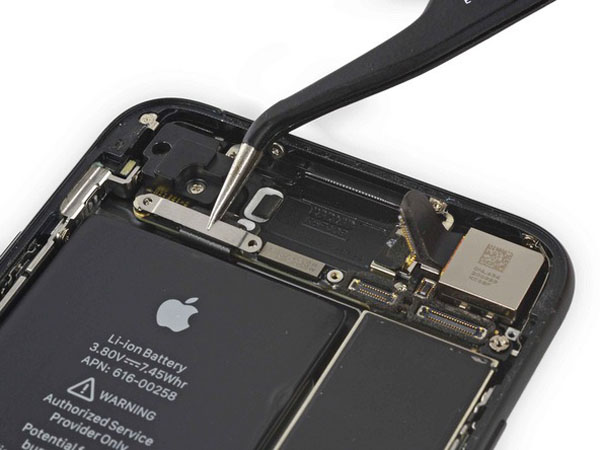

  • Tháo khung cáp phía trên.

Bước 26:

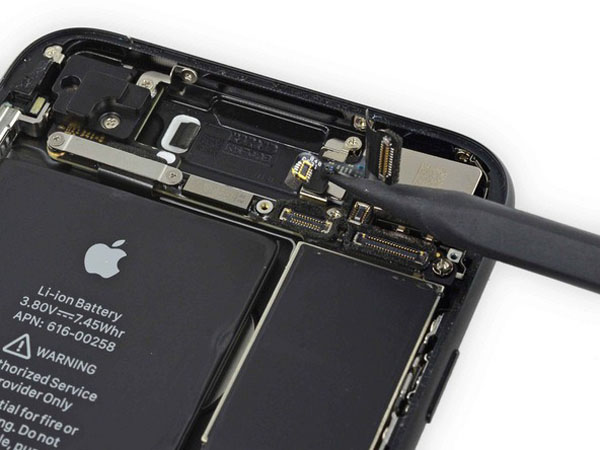

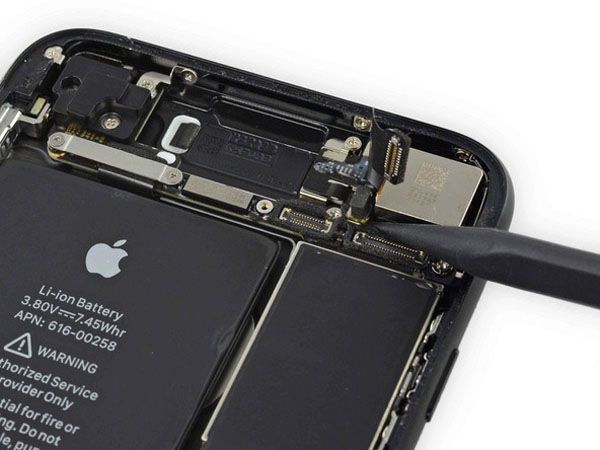

  • Sử dụng đầu phẳng của một spudger để ngắt kết nối đầu nối cáp phía trên.

Bước 27:

Tháo các vít Phillips đảm bảo ăng-ten Wi-Fi:

  • Ba vít 1,2 mm.
  • Một vít 1,7 mm.

Bước 28:

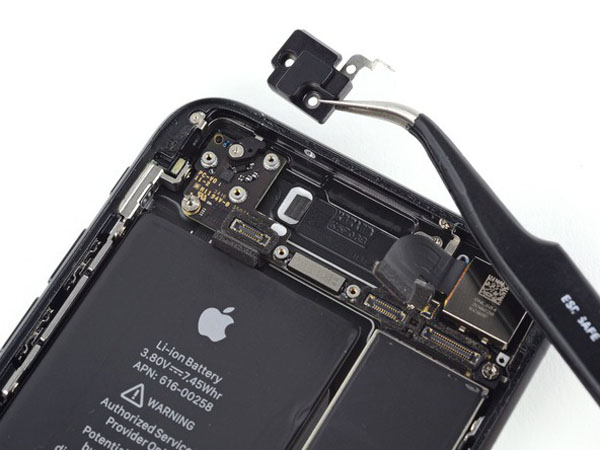

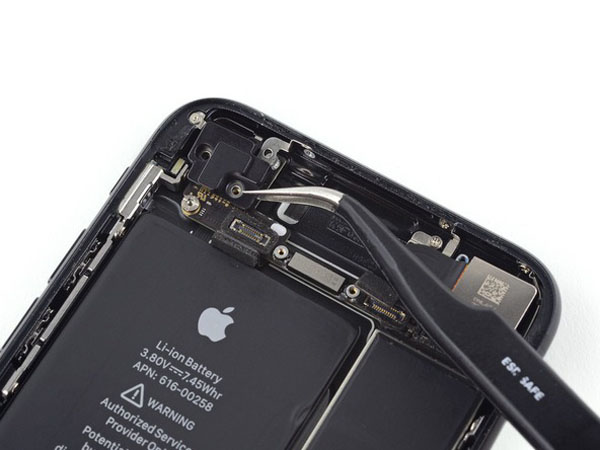

  • Tháo ăng-ten bên trái trên cùng.

Bước 29:

Tháo các vít Phillips sau đây:

  • Một vít 1,3 mm.
  • Một vít 2.2 mm.

Bước 30:

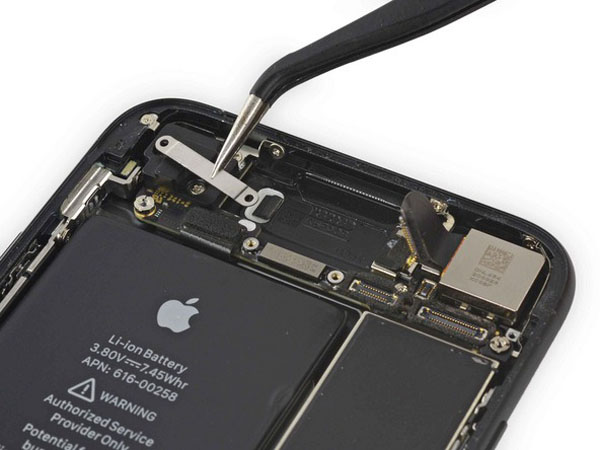

  • Tháo khung.

Bước 31:

  • Tháo vít vặn vít 2.2 mm khỏi giá đỡ nối đất.

Vít standoff được loại bỏ tốt nhất bằng cách sử dụng một Bit Standoff Screwdriver Bit và xử lý trình điều khiển.

!!! Trong một pinch, một tuốc nơ vít flathead nhỏ sẽ làm công việc – nhưng sử dụng thận trọng hơn để đảm bảo nó không trượt và làm hỏng các thành phần xung quanh.

Bước 32:

  • Sử dụng nhíp để nhẹ nhàng uốn cong khung tiếp đất của bảng logic ra khỏi đường.

Bước 33:

  • Sử dụng điểm của một spudger để nâng hai đầu nối cáp ăng ten lên khỏi các ổ cắm trên bảng logic.

Bước 34:

  • Sử dụng nhíp để nhẹ nhàng loại bỏ cáp ăng-ten ra khỏi khung kim loại trên bảng logic.

Bước 35:

  • Sử dụng điểm của một spudger để ngắt kết nối đầu nối cáp thấp hơn.

Bước 36:

Tháo các vít sau:

  • Một vít Phillips 1,4 mm.
  • Ba vít 2.2 inch standoff.

Vít standoff được loại bỏ tốt nhất bằng cách sử dụng một Bit Standoff Screwdriver Bit và xử lý trình điều khiển.

!!! Trong một pinch, một tuốc nơ vít flathead nhỏ sẽ làm công việc – nhưng sử dụng thận trọng hơn để đảm bảo nó không trượt và làm hỏng các thành phần xung quanh.

Bước 37:

  • Sử dụng điểm của một spudger để di chuyển thẻ SIM đẩy pít tông ra khỏi con đường của bảng logic.

Bước 38:

  • Sử dụng đầu phẳng của một ống hút để nhẹ nhàng nhấc đầu nối pin của bo mạch logic lên.

Hãy chắc chắn rằng bạn không kéo đối với bất kỳ loại cáp nào. Nếu bạn cảm thấy sức đề kháng, hãy kiểm tra tất cả các dây cáp, đầu nối và các thành phần đã rõ ràng.

Bước 39:

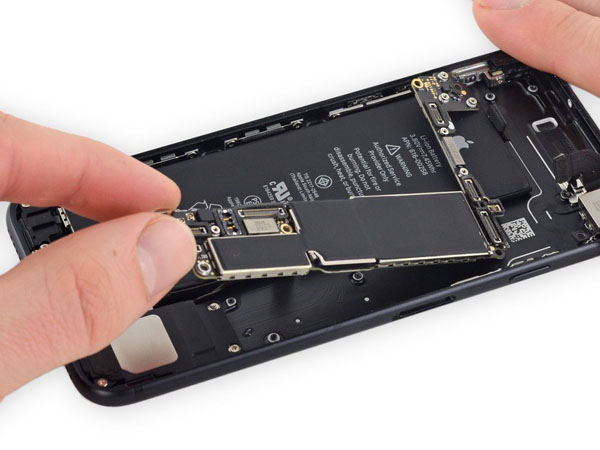

  • Nhấc đầu nối pin của bảng logic lên và kéo nó lên và ra khỏi vỏ phía sau.

!!! Hãy cẩn thận không để snag bảng logic trên bất kỳ loại cáp.
