iPhone X – Thay thế loa phía dưới

!!! Trước khi bạn bắt đầu, hãy xả pin iPhone xuống dưới 25%. Pin lithium-ion được sạc có thể bắt lửa và / hoặc nổ nếu vô tình bị thủng.

• Tắt nguồn iPhone của bạn trước khi bắt đầu tháo gỡ.

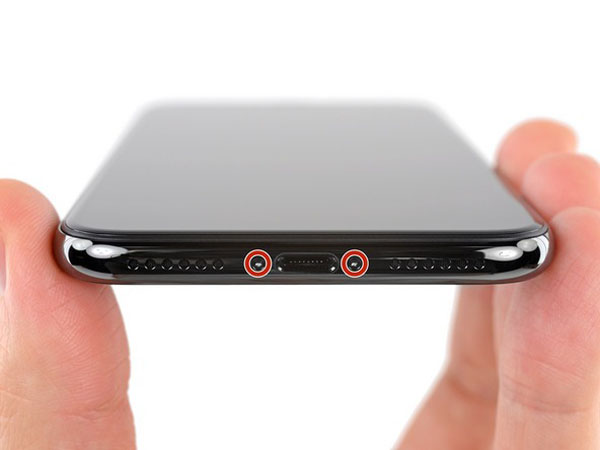

• Tháo hai vít pentalobe dài 6,9 mm ở cạnh dưới cùng của iPhone.

Mở màn hình của iPhone sẽ thỏa hiệp con dấu không thấm nước của nó. Có con dấu thay thế sẵn sàng trước khi bạn tiến hành qua bước này, hoặc cẩn thận để tránh tiếp xúc với chất lỏng nếu bạn lắp ráp lại iPhone của bạn mà không cần thay thế con dấu.

• Làm nóng cạnh dưới của iPhone sẽ giúp làm mềm chất kết dính bảo vệ màn hình, giúp mở dễ dàng hơn.

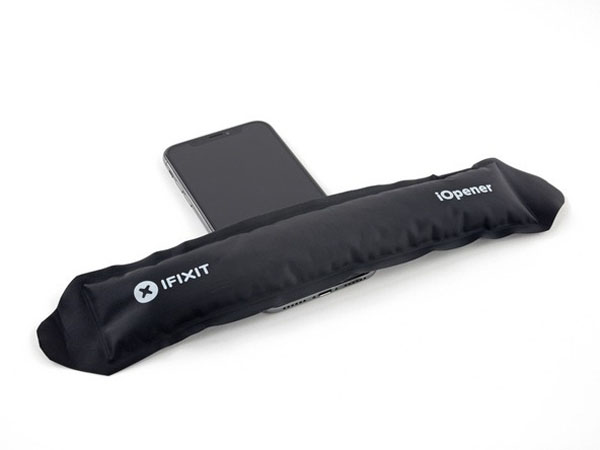

• Sử dụng máy sấy tóc hoặc súng nhiệt hoặc chuẩn bị một iOpener và áp dụng nó vào cạnh dưới của iPhone trong khoảng một phút để làm mềm chất kết dính bên dưới.

Hai bước tiếp theo chứng minh iSclack, một công cụ hữu ích mà chúng tôi khuyên bạn nên dành cho bất kỳ ai thực hiện sửa chữa thường xuyên. Nếu bạn không sử dụng iSclack, hãy bỏ qua hai bước cho một phương pháp thay thế.

• Nếu máy đo độ sâu nhựa được gắn ở giữa iSclack, hãy tháo nó ngay bây giờ – nó không cần thiết cho các điện thoại lớn hơn như iPhone X.
• Đặt các cốc hút gần cạnh dưới của iPhone — một ở phía trước và một ở phía sau.
• Nhấn chặt cả hai cốc hút vào vị trí.

Nếu kính hiển thị hoặc kính sau của bạn bị nứt nặng, hãy phủ nó bằng một lớp băng đóng gói rõ ràng có thể cho phép các cốc hút bám vào. ISclack cũng bao gồm hai phần băng cho mục đích này.

• Giữ chặt iPhone của bạn và đóng tay cầm của iSclack để hơi tách màn hình khỏi vỏ phía sau của điện thoại.

!!! Đừng cố gắng tách hoàn toàn màn hình; một khe hở nhỏ dọc theo mép dưới là tất cả những gì bạn cần.

• Chèn một lựa chọn mở vào khoảng trống.
• Bỏ qua hai bước tiếp theo và tiếp tục bước 7.

• Nếu sử dụng một tay cầm hút, hãy áp dụng nó vào cạnh dưới của điện thoại, trong khi tránh phần cong của kính.
• Nếu màn hình của bạn bị nứt nặng, hãy phủ nó bằng một lớp băng đóng gói rõ ràng có thể cho phép cốc hút bám vào. Ngoài ra, băng rất mạnh có thể được sử dụng thay cho cốc hút. Nếu mọi thứ khác không thành công, bạn có thể siêu chồng cốc hút vào màn hình bị hỏng.

• Kéo lên trên cốc hút với công ty, áp lực không đổi để tạo ra một khoảng cách nhỏ giữa bảng điều khiển phía trước và phía sau trường hợp.
• Chèn một lựa chọn mở vào khoảng trống.
• Các chất kết dính kín nước giữ màn hình tại chỗ là rất mạnh mẽ; việc tạo ra khoảng cách ban đầu này có một lực lượng đáng kể. Nếu bạn đang gặp khó khăn trong việc mở một khoảng trống, hãy áp dụng nhiều nhiệt hơn, và nhẹ nhàng đẩy màn hình lên và xuống để làm suy yếu chất kết dính cho đến khi bạn tạo đủ khoảng trống để chèn công cụ của bạn.

• Trượt lựa chọn mở xung quanh góc dưới bên trái và lên cạnh trái của iPhone, cắt qua lớp keo giữ màn hình tại chỗ.

!!! Không chèn mở đầu quá xa vào iPhone, hoặc bạn có thể gây thiệt hại cho các thành phần bên trong.

• Chèn lại lựa chọn của bạn ở cạnh dưới cùng của iPhone và trượt nó lên phía bên phải để tiếp tục tách chất kết dính.

!!! Không chèn lựa chọn rất xa, hoặc bạn có thể làm hỏng cáp hiển thị dọc theo bên này của iPhone. Chỉ lắp một vài milimét hoặc khoảng chiều rộng của khung bezel màn hình.

Cạnh trên của màn hình được bảo đảm bằng cả keo và kẹp.

• Trượt nút mở xung quanh góc trên cùng của màn hình, đồng thời kéo nhẹ hoặc vặn màn hình xuống theo hướng cổng Lightning.

!!! Các clip sẽ phá vỡ nếu bạn sử dụng quá nhiều lực. Làm việc cẩn thận và kiên nhẫn.

!!! Một lần nữa, không chèn lựa chọn hơn một vài milimet – về chiều rộng của khung bezel màn hình — hoặc bạn có thể làm hỏng mảng cảm biến của bảng mặt trước.

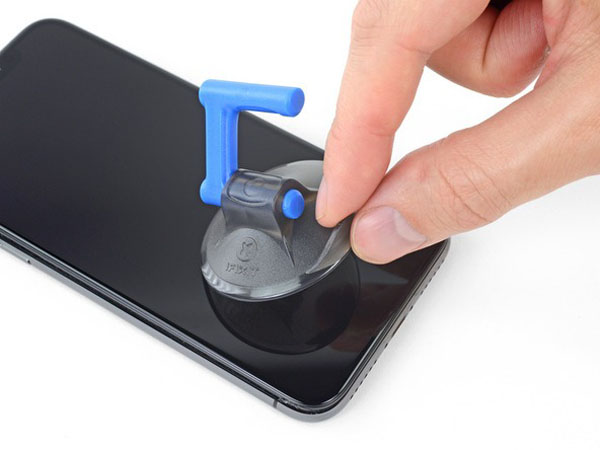

• Kéo trên nub nhỏ trên cốc hút để loại bỏ nó khỏi bảng điều khiển phía trước.
• Nếu bạn đã sử dụng iSclack và nó vẫn được gắn vào iPhone, hãy xóa nó ngay bây giờ.

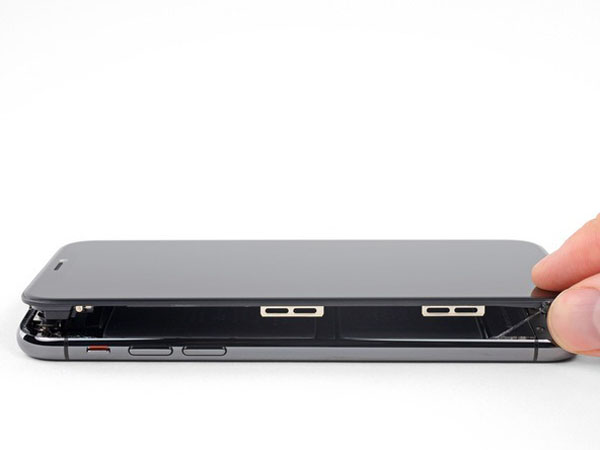

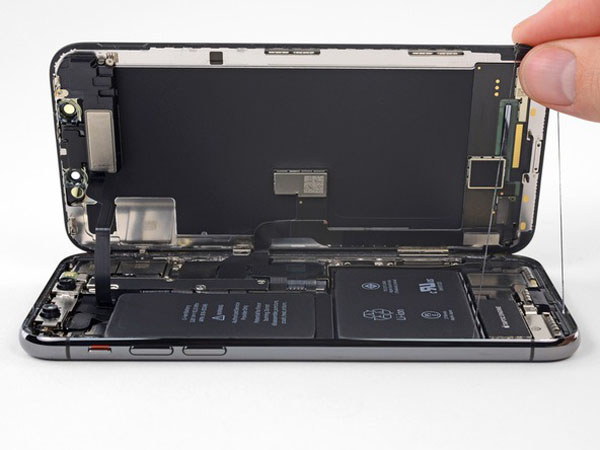

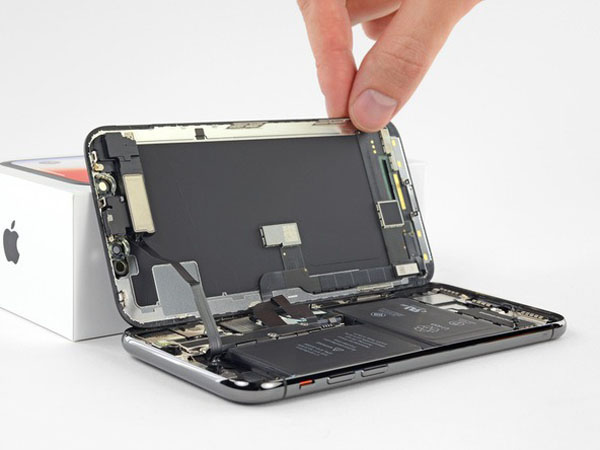

• Mở iPhone bằng cách xoay màn hình hiển thị từ phía bên trái, như bìa sau của một cuốn sách.

!!! Đừng cố gắng tách biệt hoàn toàn màn hình, vì một số cáp ribbon mỏng manh vẫn kết nối nó với bảng logic của iPhone.

• Lean màn hình chống lại một cái gì đó để giữ cho nó được dựng lên trong khi bạn đang làm việc trên điện thoại.
• Trong quá trình reassembly, đặt màn hình ở vị trí, sắp xếp các clip dọc theo cạnh trên cùng, và cẩn thận nhấn cạnh trên vào vị trí trước khi chụp phần còn lại của màn hình xuống. Nếu nó không bấm dễ dàng vào vị trí, hãy kiểm tra tình trạng của các clip xung quanh chu vi của màn hình và đảm bảo chúng không bị cong.

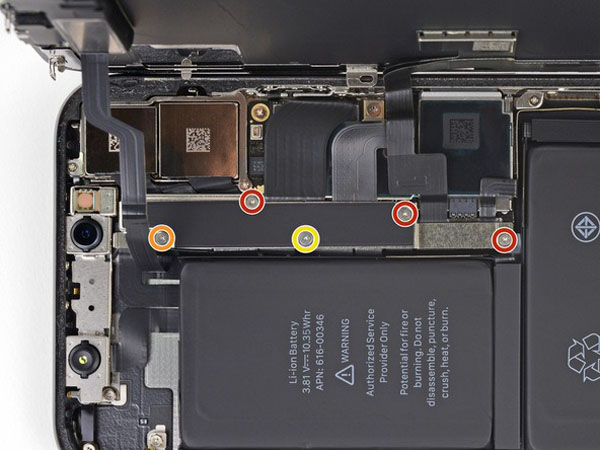

Loại bỏ năm vít Y000 đảm bảo giá đỡ đầu nối bảng logic, có độ dài sau:

• Ba vít 1,1 mm.
• Một vít 3.1 mm.
• Một vít 3,7 mm.

Trong suốt quá trình sửa chữa này, hãy theo dõi từng vít và đảm bảo rằng nó quay trở lại chính xác nơi nó đến để tránh làm hỏng iPhone của bạn.

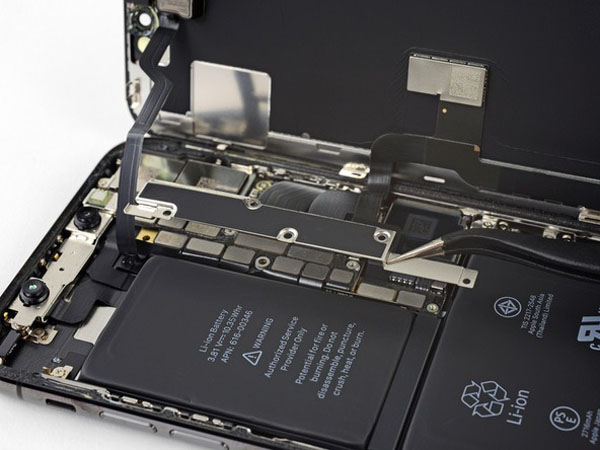

• Tháo khung.
• Khung có thể được tôn trọng nhẹ nhàng tại chỗ. Nhấc nhẹ nhàng nhưng chắc chắn để tách nó ra.

Trong quá trình reassembly, đây là một điểm tốt để cấp nguồn cho iPhone của bạn và kiểm tra tất cả các chức năng trước khi bạn niêm phong màn hình tại chỗ. Hãy đảm bảo tắt nguồn iPhone hoàn toàn trước khi bạn tiếp tục làm việc.

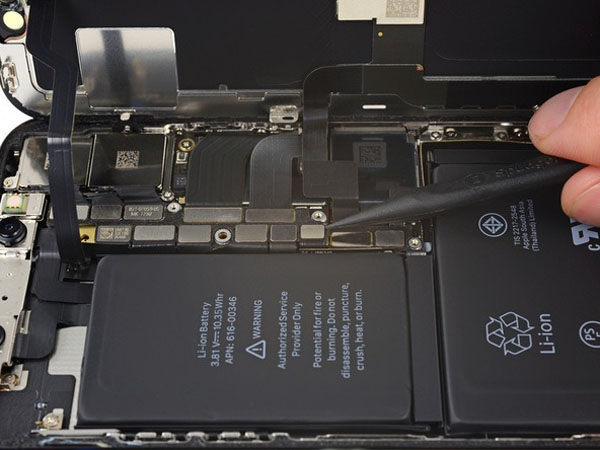

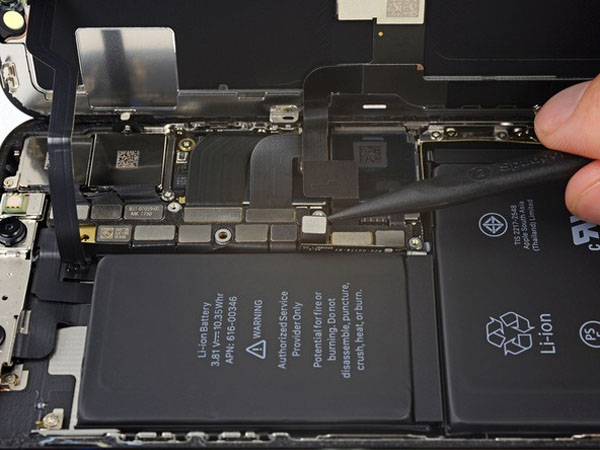

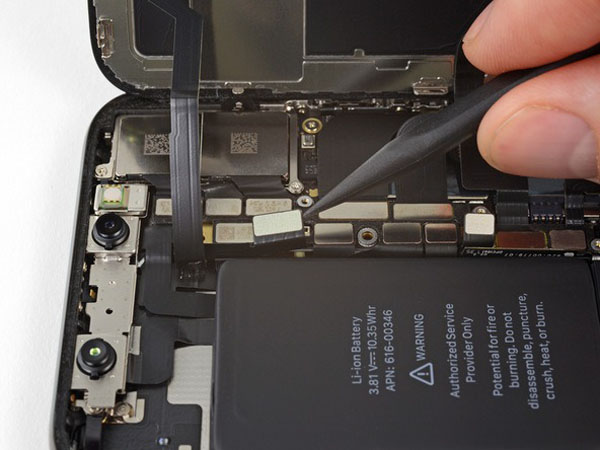

• Sử dụng các điểm của một spudger hoặc một móng tay sạch sẽ để nâng lên các kết nối pin lên từ ổ cắm của nó trên bảng logic.

Cố gắng không làm hỏng con dấu silicon màu đen xung quanh này và các kết nối bảng khác. Những con dấu này cung cấp thêm sự bảo vệ chống lại sự xâm nhập của nước và bụi.

• Uốn cong đầu nối hơi xa bảng logic để ngăn không cho nó vô tình tiếp xúc với ổ cắm và cấp nguồn cho điện thoại trong khi sửa chữa.

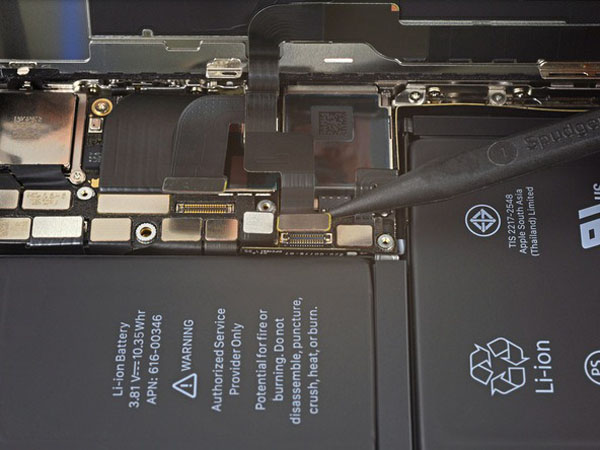

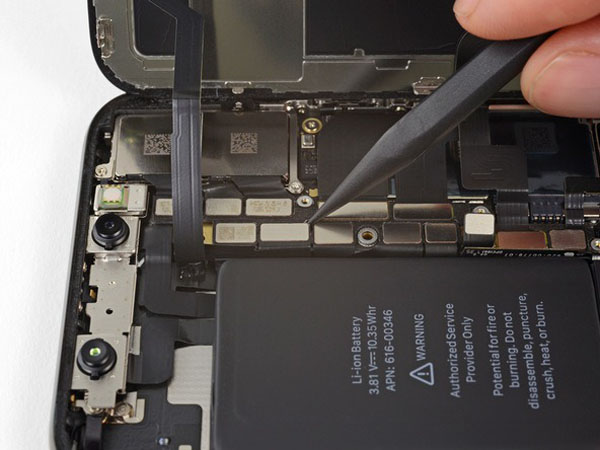

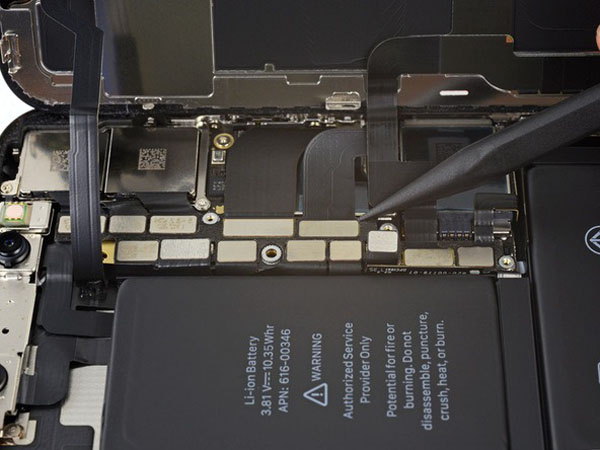

• Sử dụng điểm của một spudger hoặc một móng tay để ngắt kết nối đầu nối lắp ráp cảm biến của bảng điều khiển phía trước.

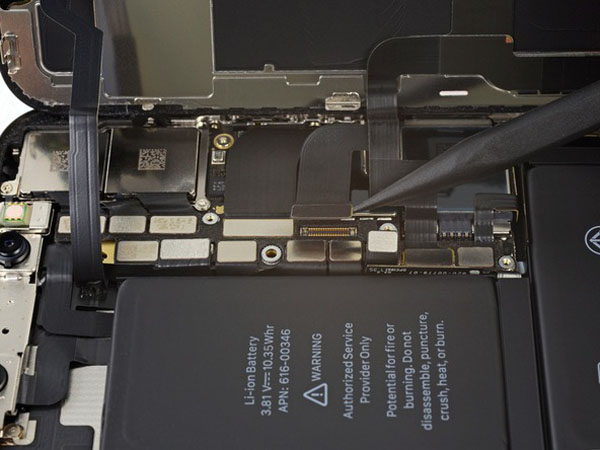

• Sử dụng điểm của một spudger hoặc một móng tay để ngắt kết nối đầu nối cáp bảng OLED.

Để gắn lại các đầu nối báo chí như thế này, hãy căn chỉnh cẩn thận và ấn xuống một bên cho đến khi nó khớp vào vị trí, sau đó lặp lại ở phía bên kia.Không ấn xuống ở giữa. Nếu đầu nối bị lệch, các chân có thể cong, gây hư hỏng vĩnh viễn.

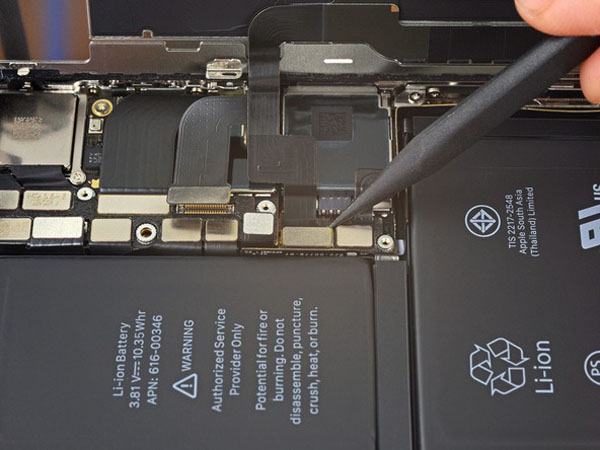

• Sử dụng điểm của một spudger để nâng đầu nối cáp số hóa lên từ ổ cắm của nó.

Vị trí lõm của kết nối này làm cho nó khó khăn để kết nối lại. Hãy dành thời gian của bạn và sắp xếp nó một cách cẩn thận, sau đó nhẹ nhàng nhấn nó vào vị trí bằng đầu ngón tay của bạn — đầu tiên, bên kia. Bạn sẽ cảm thấy nó nhấp vào vị trí.

Nếu bất kỳ phần nào của màn hình không phản ứng sau khi sửa chữa, hãy ngắt kết nối pin và sau đó lắp lại đầu nối này, đảm bảo rằng nó khớp hoàn toàn vào vị trí và không có bụi hoặc cản trở khác trong ổ cắm.

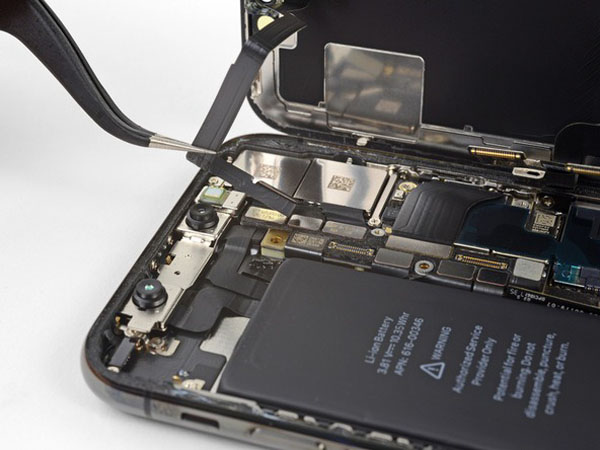

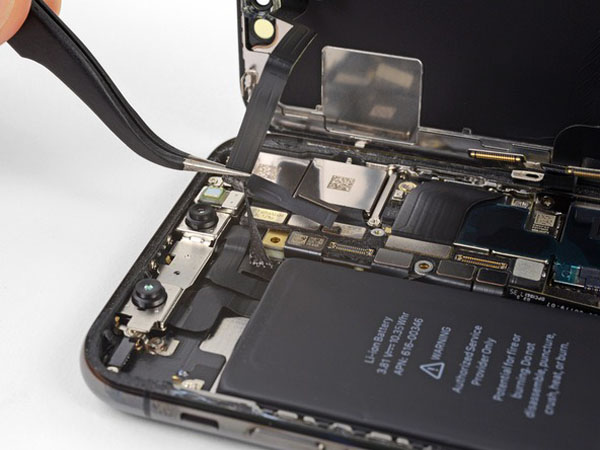

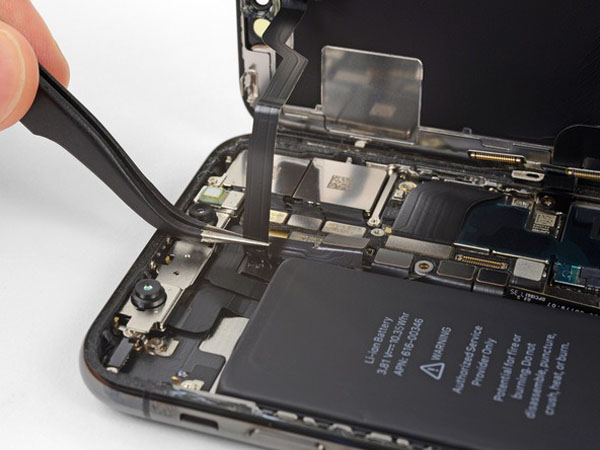

• Cáp flex lắp ráp cảm biến mặt trước được gắn nhẹ vào vị trí.
• Cẩn thận nhấc cáp cho đến khi keo bị tách ra.

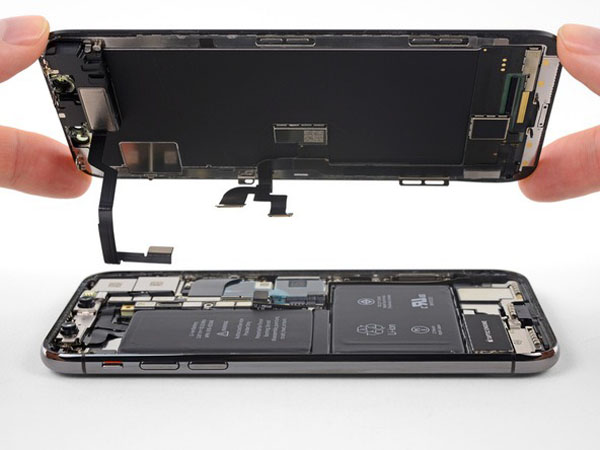

• Tháo cụm màn hình.

Trong quá trình reassembly, tạm dừng ở đây nếu bạn muốn thay thế các chất kết dính không thấm nước xung quanh các cạnh của màn hình.

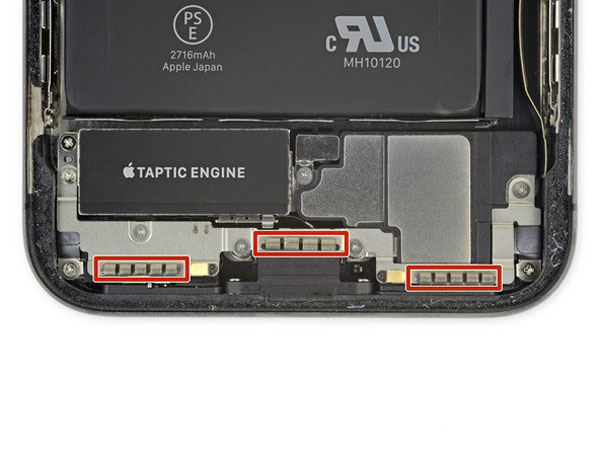

!!! Hãy cẩn thận không chạm vào ba hàng của miếng đệm nối đất ở gần đáy iPhone.

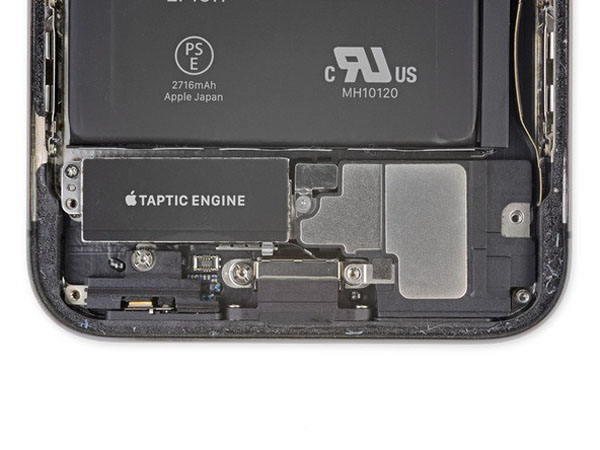

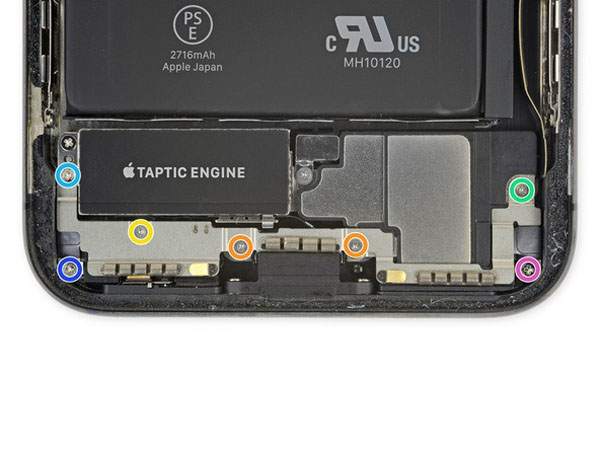

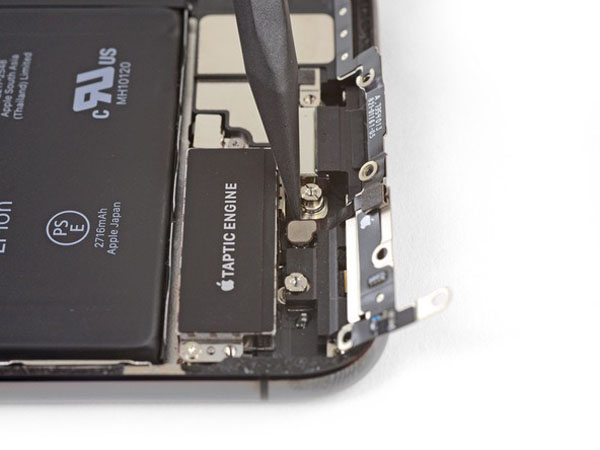

Tháo bảy ốc vít bảo vệ khung bên dưới Động cơ Taptic và loa:

• Hai vít Y000 1,9 mm.
• Một vít Y000 1,2 mm.
• Một vít Y000 1,6 mm.
• Một vít Phillips 2,4 mm.
• Một vít Phillips 1,7 mm.
• Một vít Phillips 1.5 mm

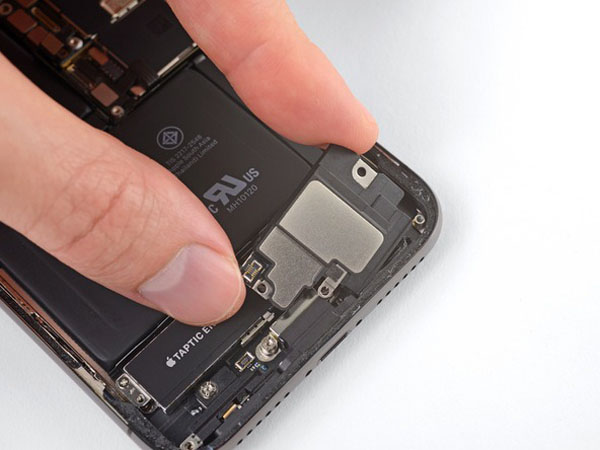

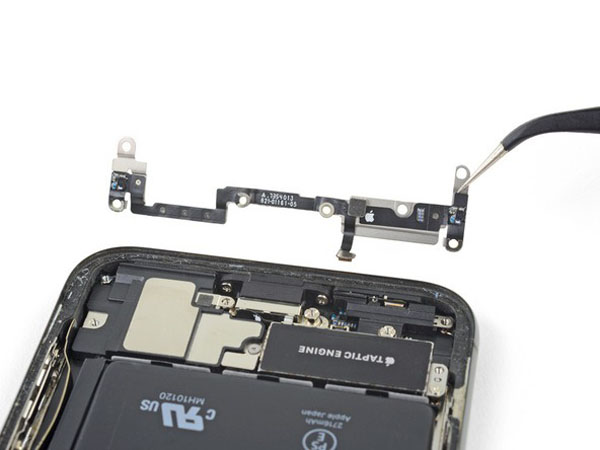

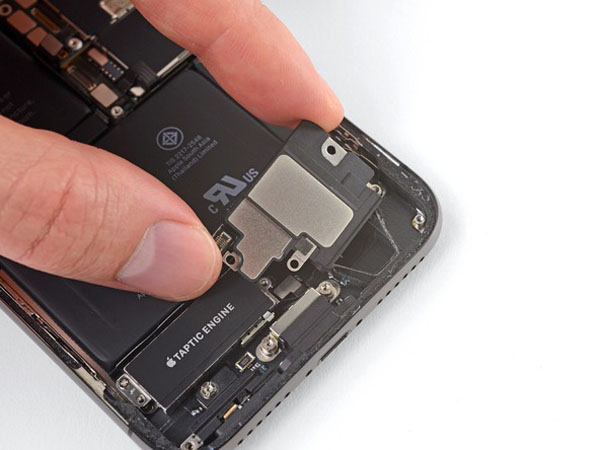

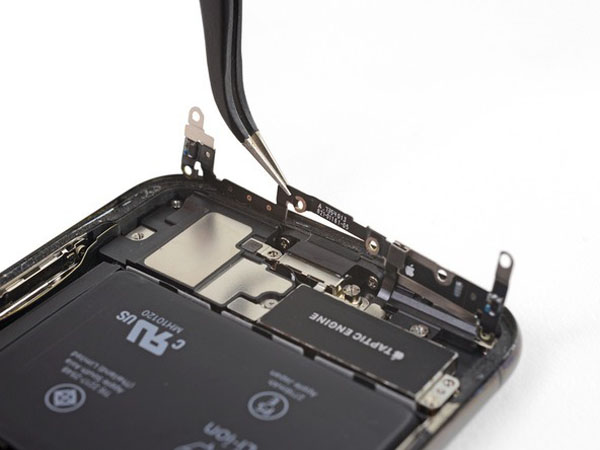

• Nhấc khung lên từ cạnh gần pin nhất. Đừng cố gắng tháo nó hoàn toàn, vì nó vẫn được kết nối thông qua một cáp flex nhỏ.

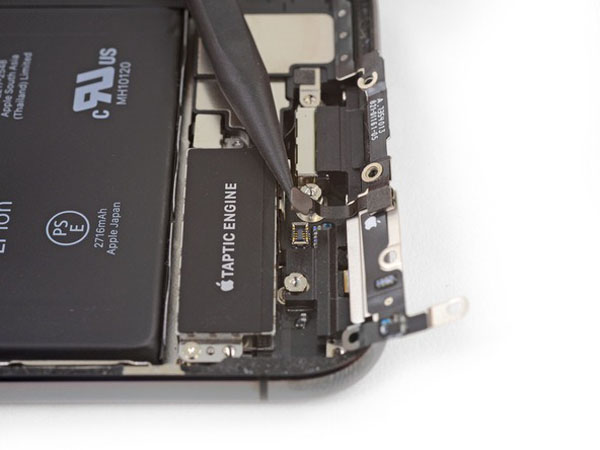

• Trong khi giữ khung ra khỏi đường, sử dụng điểm của một spudger để nâng lên và ngắt kết nối cáp flex bên dưới.

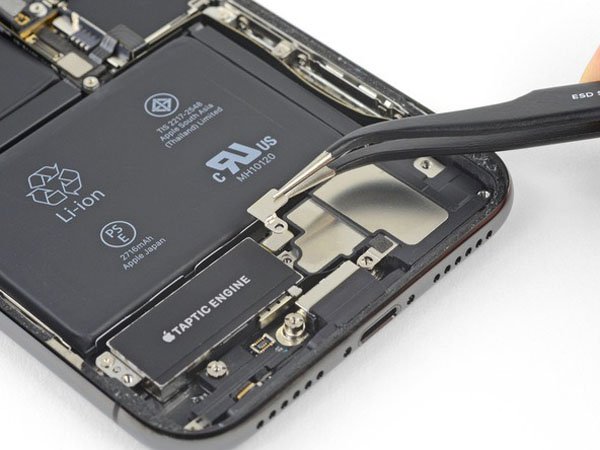

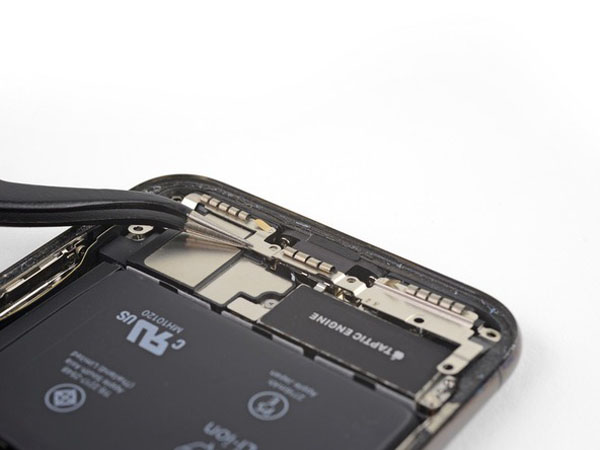

• Tháo khung.

• Tháo vít Y000 2.1 mm bảo đảm nắp đầu nối loa.

• Tháo nắp đầu nối loa.

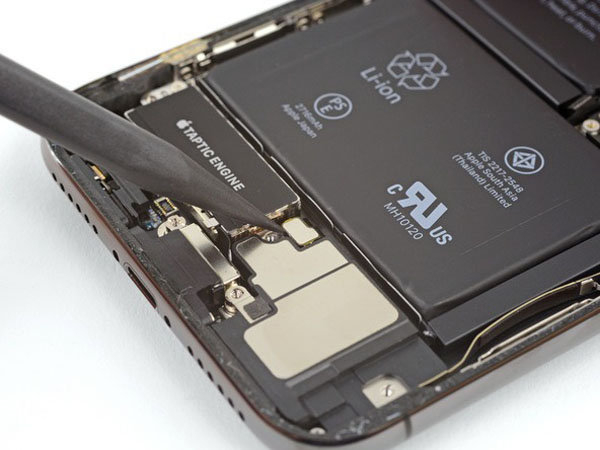

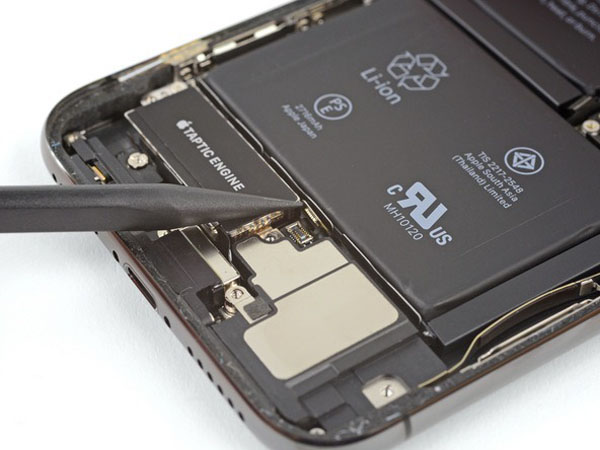

• Sử dụng đầu của một spudger để nâng lên và ngắt kết nối loa.

!!! Khi prying lên loa, cẩn thận không làm hỏng cáp flex bạn chỉ cần ngắt kết nối. Nếu cần, giữ nó sang một bên để loa có chỗ trống.

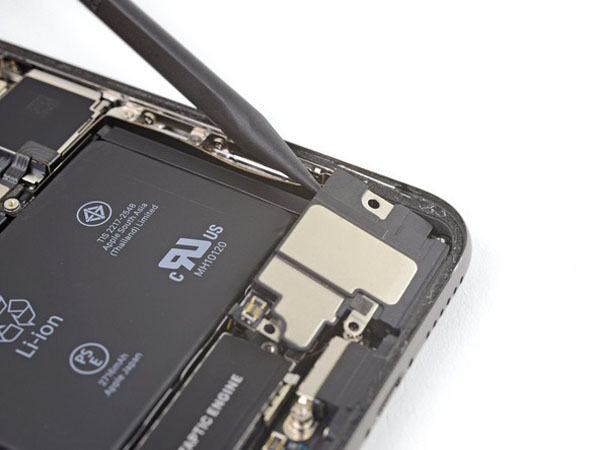

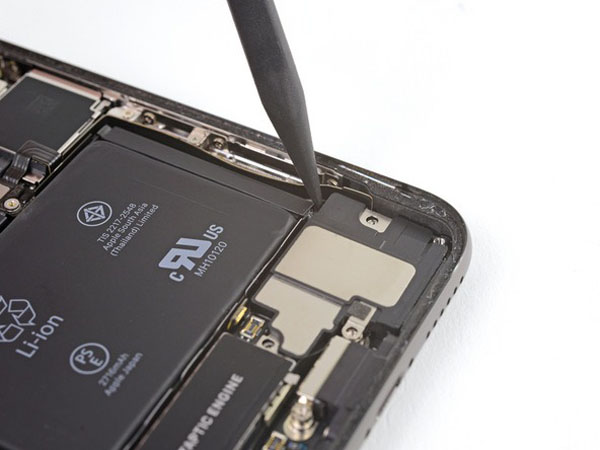

• Chèn một spudger dưới cạnh trên của loa gần mép của vỏ iPhone.
• Nhẹ nhàng nâng lên và nhấc mép trên của loa lên.

Khi cài đặt lại loa, kiểm tra vị trí của cáp flex và đảm bảo rằng nó không bị kẹt bên dưới loa.

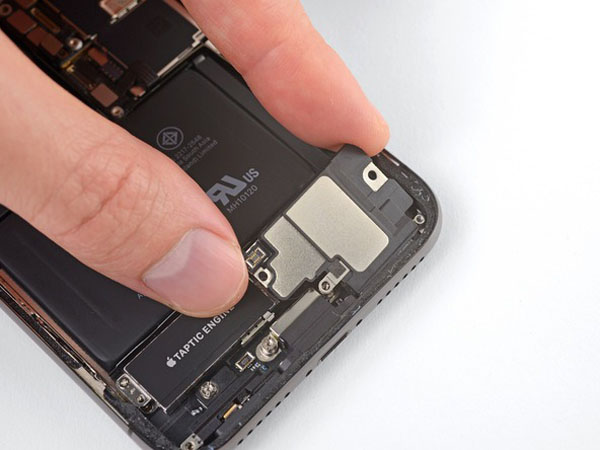

• Giữ loa bằng các cạnh bên của nó và đặt cạnh nhau, tách chất kết dính đảm bảo nó với cạnh dưới của iPhone.

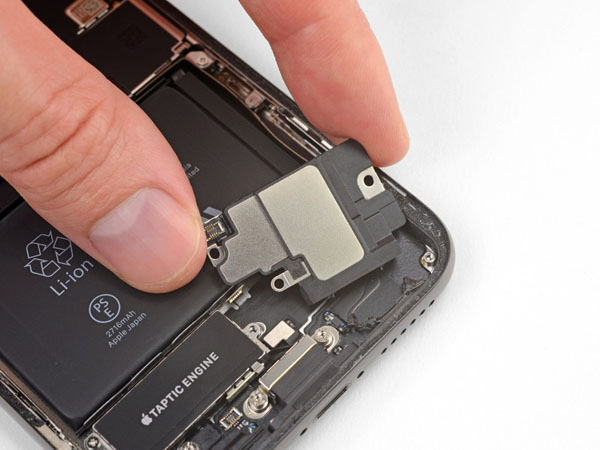

• Kéo loa ra khỏi cạnh dưới của iPhone cho đến khi miếng đệm dính tách ra.

• Tháo loa.
• Miếng đệm dính của người nói không thể tái sử dụng được. Bóc bỏ phần keo dính còn sót lại bằng nhíp.
• Để giúp bảo vệ chống lại sự xâm nhập của nước và bụi, hãy thay miếng đệm dính trong quá trình lắp ráp lại. Chuẩn bị khu vực bằng cách làm sạch nó bằng một chút cồn isopropyl và một miếng vải lọc hoặc cà phê không xơ để miếng đệm dính đúng cách. Lắp miếng đệm mới vào loa và sau đó lắp đặt loa.
