Sự cố này không phải là một hướng dẫn sửa chữa. Để sửa chữa Kyocera Brigadier của bạn, hãy sử dụng hướng dẫn sử dụng dịch vụ của chúng tôi .

5/5 - (2 bình chọn)

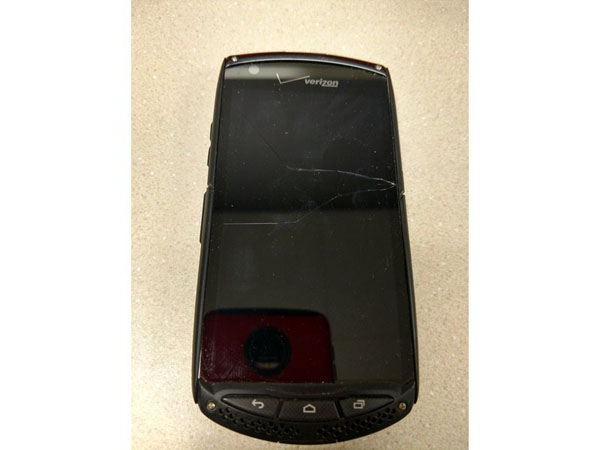

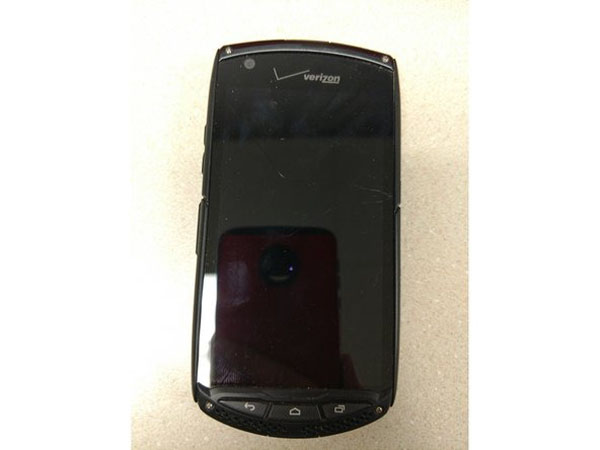

Bước 1: Kyocera Brigadier - Hướng dẫn tháo lắp

  • Kyocera Brigadier – Hướng dẫn tháo lắp

  • Dụng cụ cần thiết: tuốc nơ vít Y0, tuốc nơ vít P00, các dụng cụ kim loại khác nhau bao gồm một tuốc nơ vít nhỏ, nhíp chính xác

  • Điện thoại này có rất nhiều clip chắc chắn giữ nó lại với nhau, cũng như một số chất kết dính khá cứng.

  • Tai nghe được gắn chặt vào màn hình và micrô được gắn trên bề mặt bo mạch chủ. Về những điều duy nhất có thể được thực hiện cho điện thoại này là thay pin, thay thế toàn màn hình và nút, sạc hoặc thay thế thẻ nhớ / thẻ sim.

  • Việc thay thế cửa sạc tương đối dễ dàng, mọi thứ khác đều vô cùng khó khăn.

  • Nước mắt càng mạnh, khả năng chống nước của bạn càng ít khi lắp lại.

Bước 2:

  • Tháo bỏ bốn ốc vít, một trong mỗi góc. Sử dụng một tuốc nơ vít Y0.

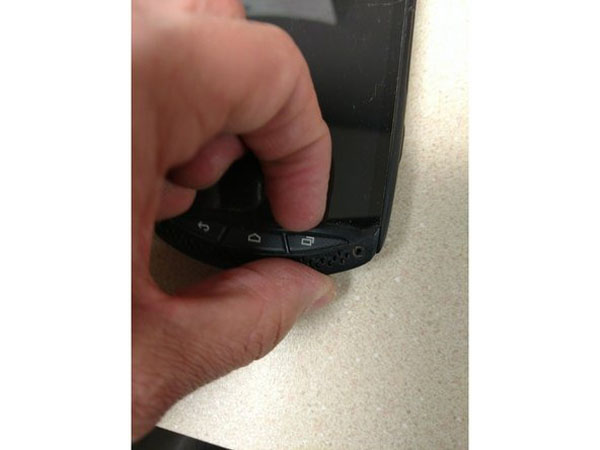

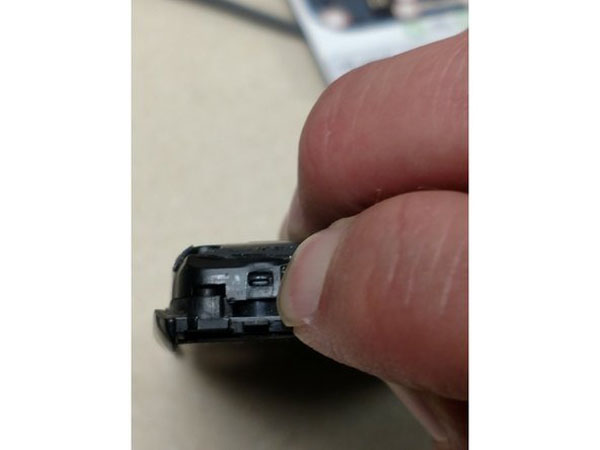

Bước 3: Loại bỏ nút dưới cùng

  • Tháo nắp nút dưới cùng.

  • Bạn sẽ có thể nâng nó lên bằng móng tay của bạn.

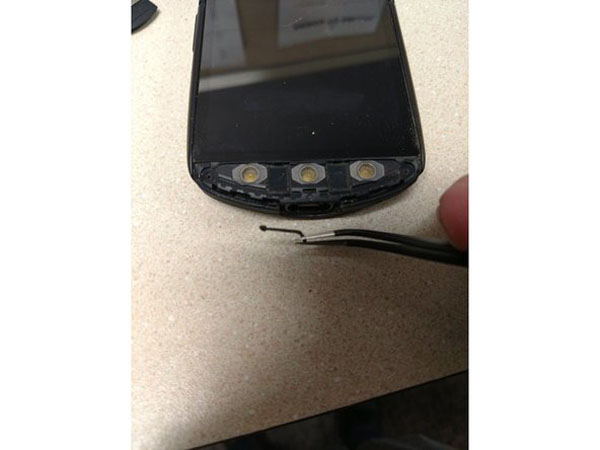

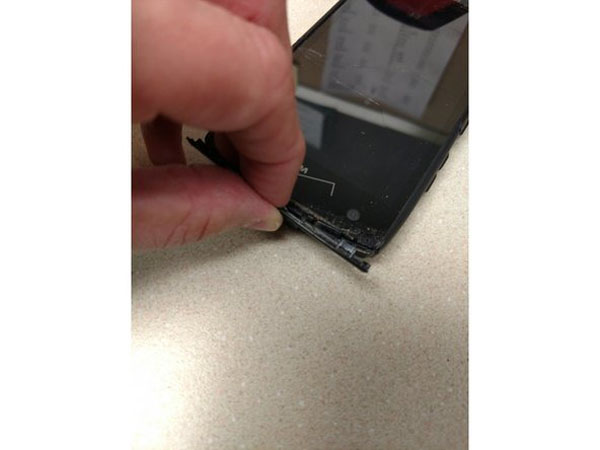

Bước 4: Loại bỏ nắp trên

  • Cạy nắp trên lên giống như mảng nút dưới cùng.

  • Bỏ qua bước này nếu tất cả những gì bạn đang làm là thay thế nắp sạc.

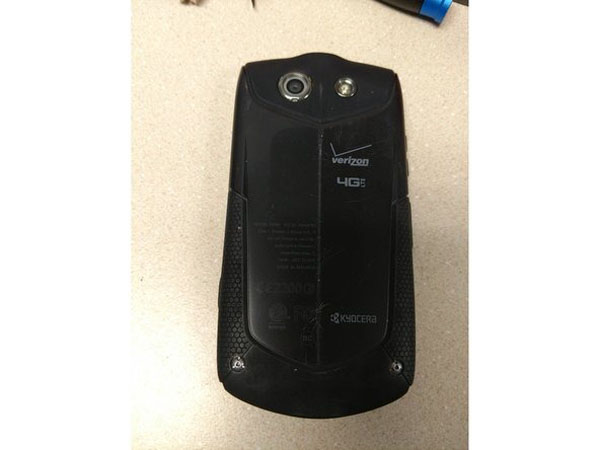

Bước 5: Quay lại tấm

  • Hai ốc vít bạc ở dưới cùng của tấm phía sau là trang trí và không thể được gỡ bỏ từ đây.

Bước 6: Sạc cửa tháo

  • Pry mở đáy và nhấc cửa sạc ra.

  • Trong trường hợp này, cửa đã bị hỏng, nhưng bạn vẫn cần phải xóa tab.

  • Nếu bạn đang thu hoạch cửa cổng sạc từ điện thoại khác, hãy lặp lại các bước trước trên điện thoại kia, chèn cửa sạc chức năng và đảo ngược các bước để lắp lại.

Bước 7: Loại bỏ khung bên ngoài

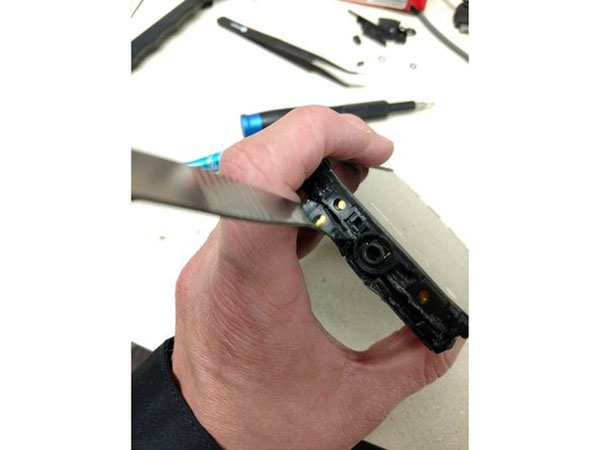

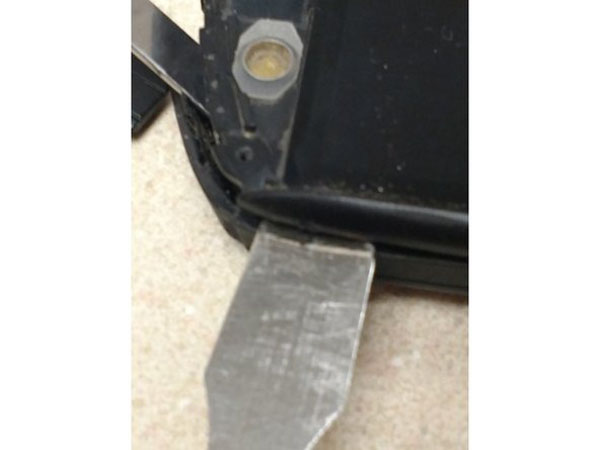

  • Chèn một công cụ nâng lên nhỏ ở phía dưới bên phải của điện thoại giữa khung và màn hình và cạy ra một chút.

  • Chèn một công cụ nâng cao hơn xung quanh góc phải của điện thoại và vặn để phát hành các clip khung bên ngoài.

  • Hủy bỏ các nút và nắp cổng khi bạn đi cùng.

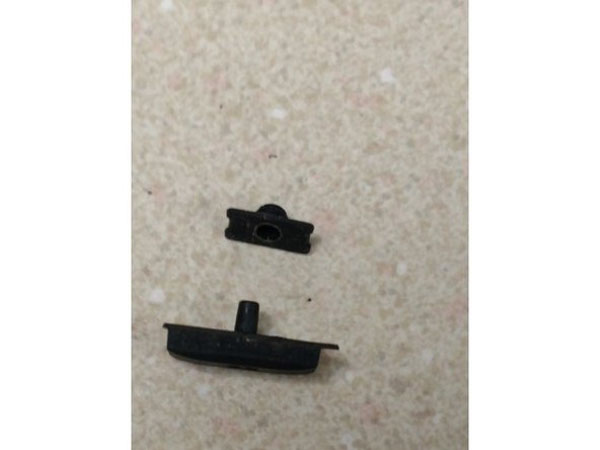

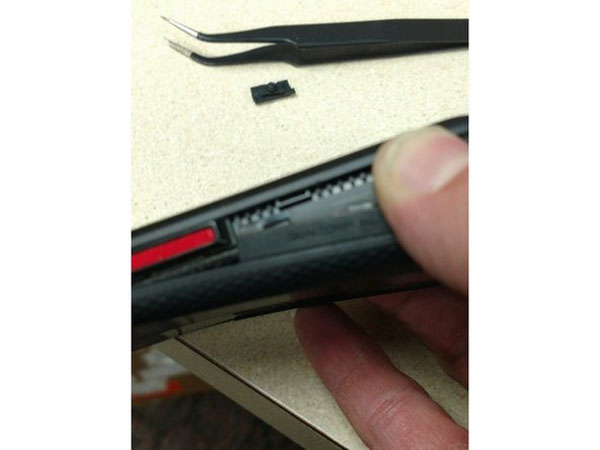

Bước 8: Loại bỏ nút

  • Mỗi nút có một grommet cao su ở bên trong để giữ cho nó chống nước. Hãy chắc chắn loại bỏ chúng nếu chúng không bật ra bằng các nút, đặt chúng sang một bên để lắp lại.

Bước 9:

  • Tiếp tục làm việc xung quanh bên trái của khung phía sau.

Bước 10: Xóa khung hình

  • Có một số chất kết dính trên đỉnh của điện thoại.Nó không nên mất nhiều sức để loại bỏ.

Bước 11: Tháo nắp flash và camera

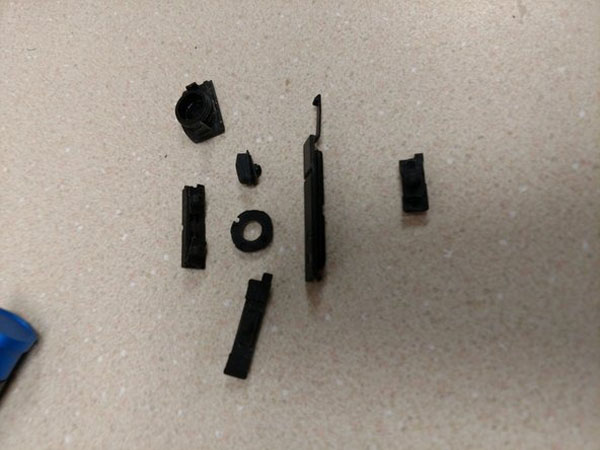

  • Tháo bất kỳ nút, grommet, vv khác mà không rơi ra khi bạn gỡ tấm phía sau.

  • Vỏ đèn flash của máy ảnh có thể sẽ rơi ra khi bạn tháo tấm mặt sau.

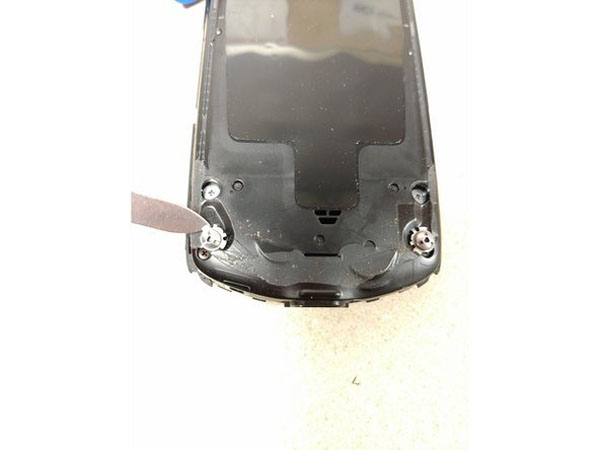

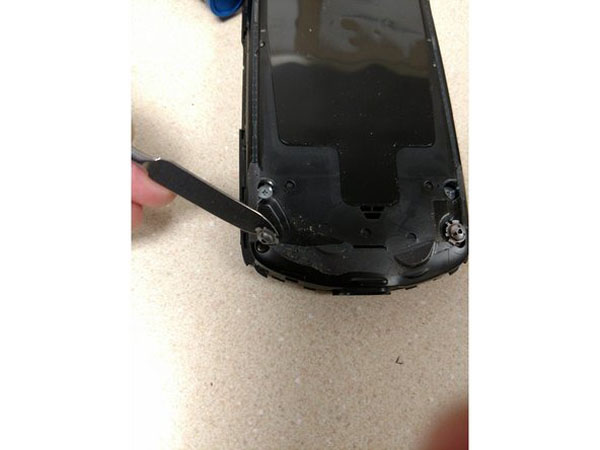

Bước 12: Loại bỏ "vít" trang trí

  • Tháo các ốc vít trang trí bằng cách nâng chúng lên.

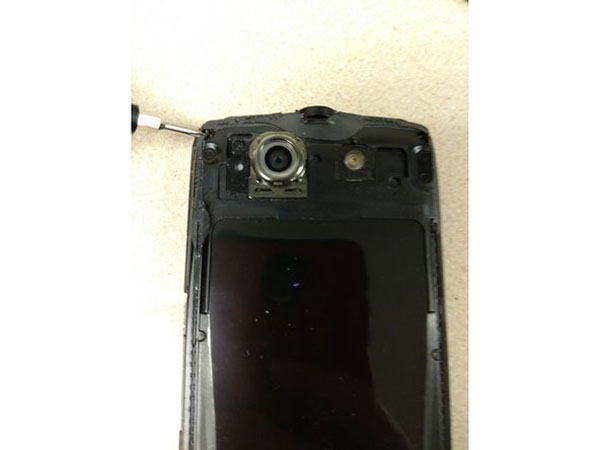

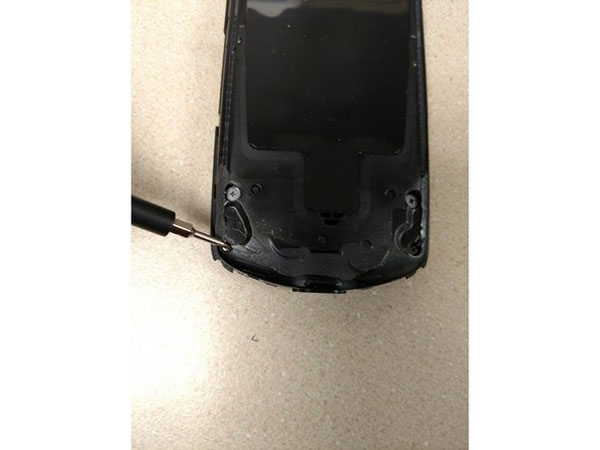

Bước 13: Tháo vít khung giữa

  • Có bốn ốc vít nhỏ màu đen ở các góc và hai ốc vít bạc lớn phía trên cặp vít đen phía dưới.

  • Đây là kích thước Phillips P00.

  • Bạn có thể có một số goo keo để làm việc xung quanh.

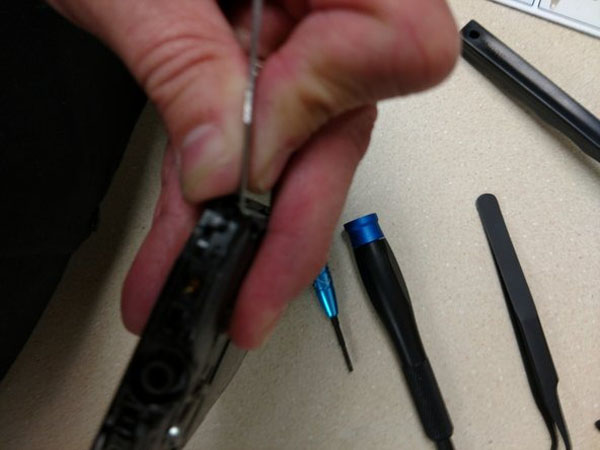

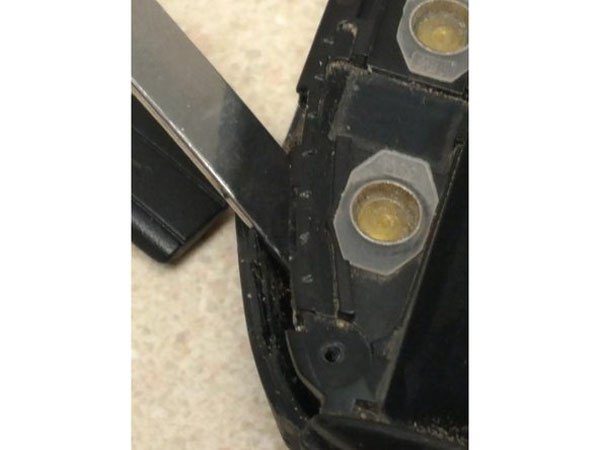

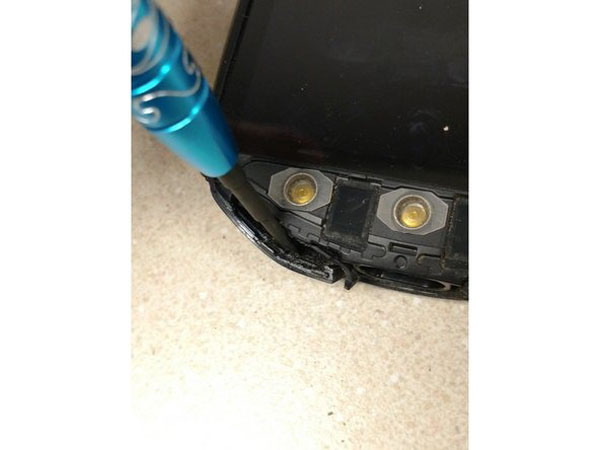

Bước 14: Tháo khung giữa

  • Có khoảng 7 clip như thế này. Chúng trông giống như clip từ một trường hợp OtterBox Defender.

  • Sử dụng một tuốc nơ vít nhỏ để mở chúng ra. Bạn có thể sẽ phá vỡ một hoặc hai.

  • Bắt đầu ở trên cùng và làm việc theo cách của bạn xuống.

  • Có một số chất trám khá mạnh ở đây và các clip nhỏ và chặt chẽ. Điều này cần một số lực lượng.

  • Cẩn thận không làm vỡ khung khi bạn chạm vào đáy điện thoại.

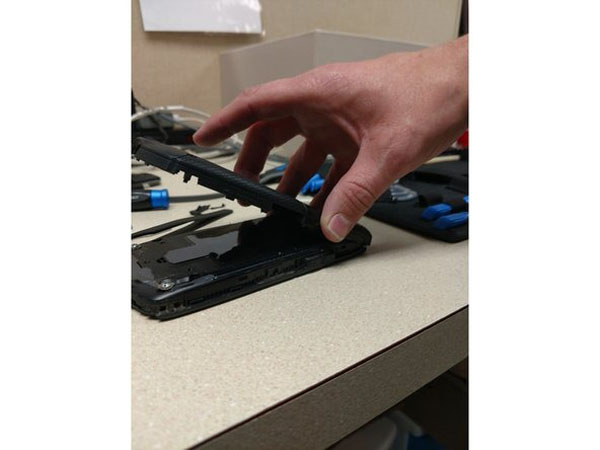

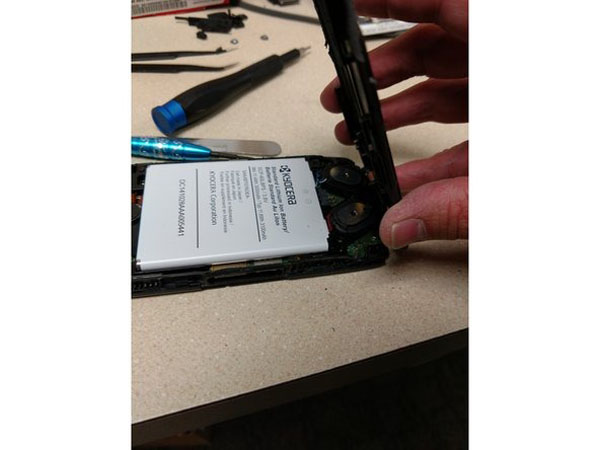

Bước 15: Tháo khung giữa

  • Hoàn thành loại bỏ và nâng khung hình giữa

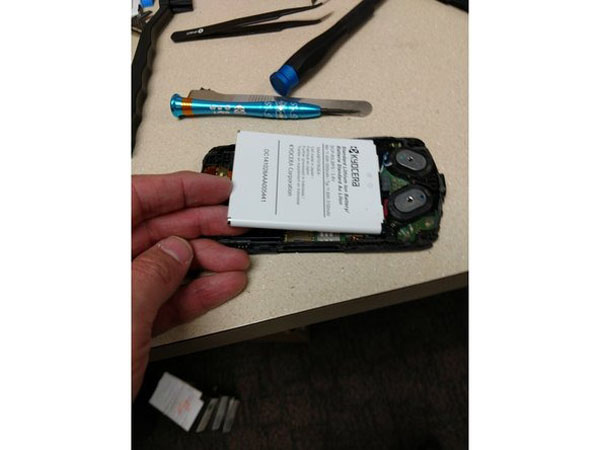

  • Tháo pin là tốt

  • Nếu bạn chỉ thay pin, hãy lắp pin mới và lắp lại bằng cách đảo ngược các bước.

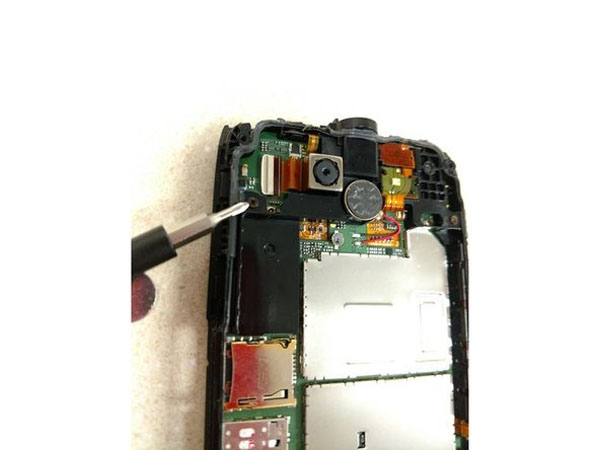

Bước 16: Tháo vít bo mạch chủ

  • Hủy bỏ hai ốc vít Phillips trên bo mạch chủ ở trên cùng và một ở dưới cùng.

Bước 17: Tháo công tắc loa

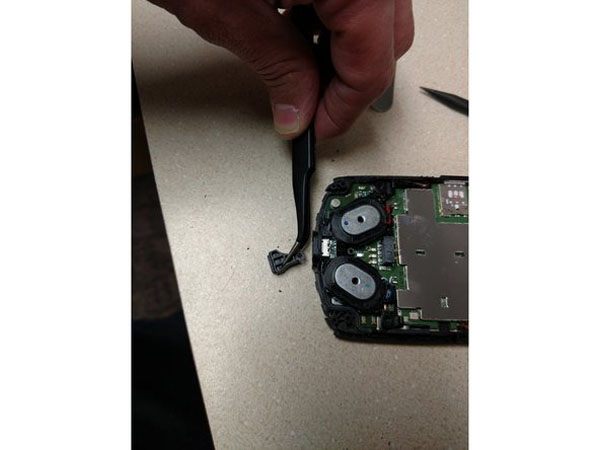

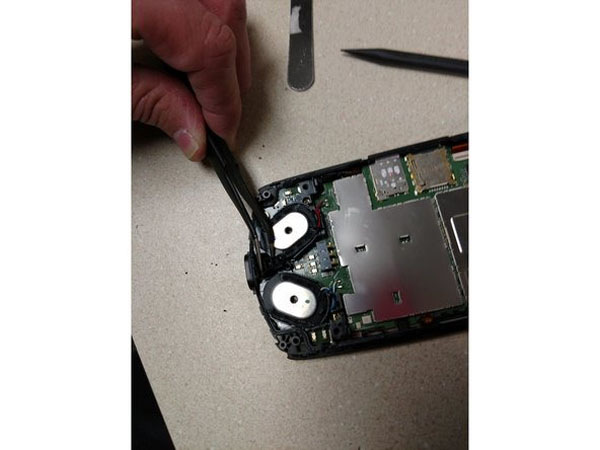

  • Tháo nút loa bằng cách nâng nó lên và ra.

  • Các công cụ kim loại dường như hoạt động tốt hơn, chỉ cần cẩn thận không cắt bất kỳ cáp flex nào.

  • Có một miếng đệm bao gồm mảnh này. Đặt cái này sang một bên để lắp lại.

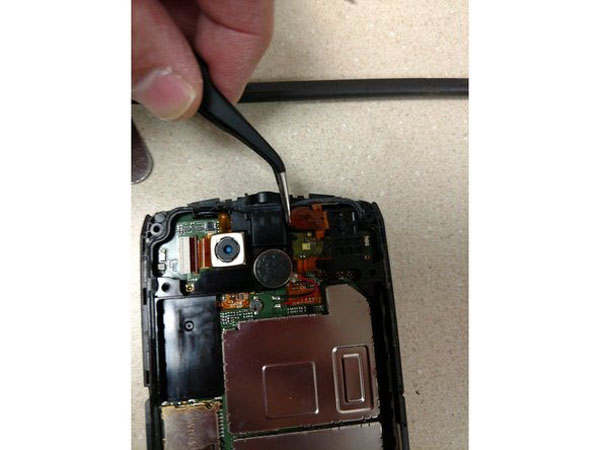

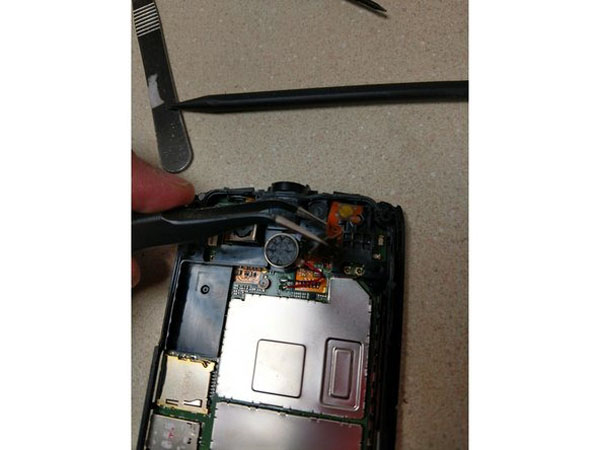

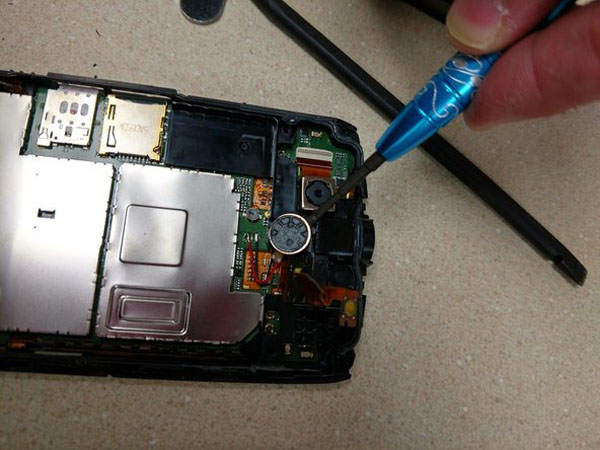

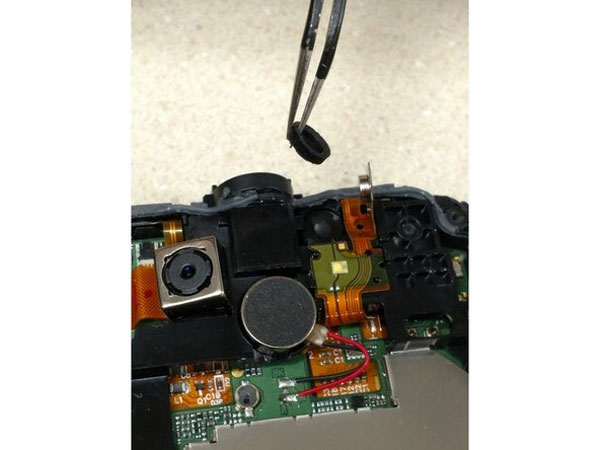

Bước 18: Tháo Rung động cơ

  • Nhấc động cơ rung ra. Nó được tổ chức bởi một số chất kết dính nhẹ.

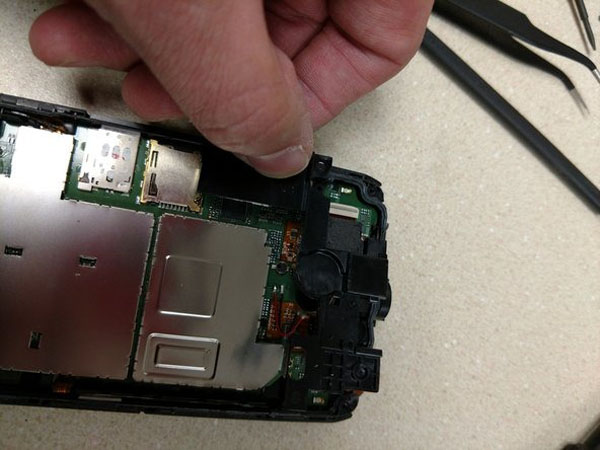

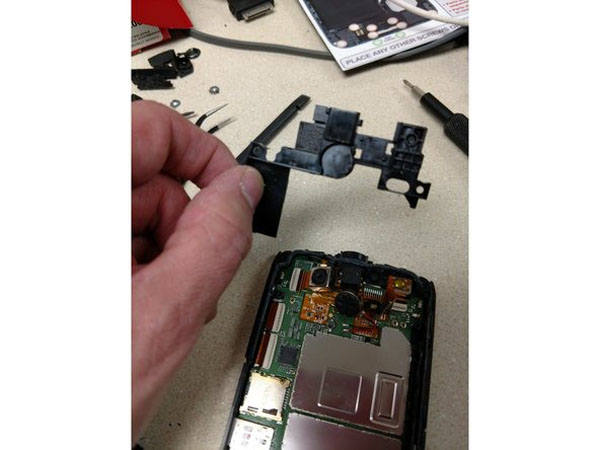

Bước 19: Tháo nắp trên bo mạch chủ

  • Tháo nắp trên bo mạch chủ.

  • Có thể có một số chất kết dính xung quanh nơi ngón tay cái của tôi.

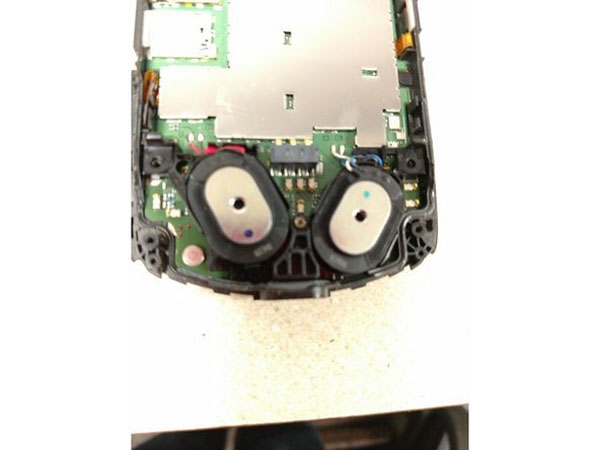

Bước 20: Tháo nắp bo mạch chủ

  • Tháo nắp dưới cho bo mạch chủ giữa hai loa.

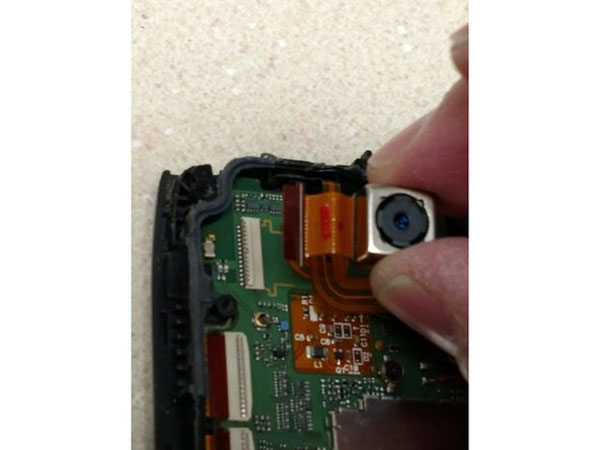

Bước 21: Tháo camera phía sau (tùy chọn)

  • Lật mở cửa nắp cáp và tháo máy ảnh.

  • Điều này là không bắt buộc, nhưng nó làm cho việc đi đến phần còn lại của cáp dễ dàng hơn.

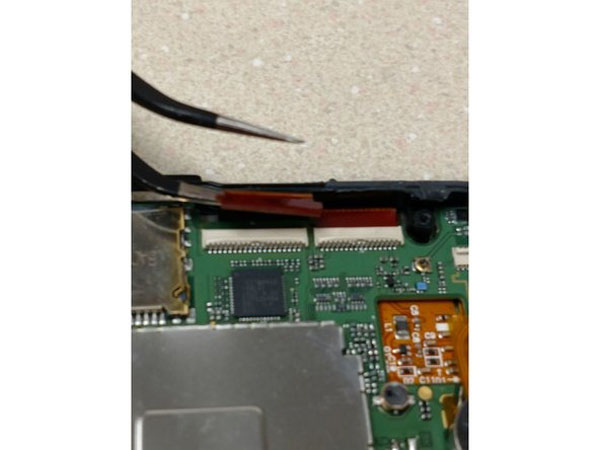

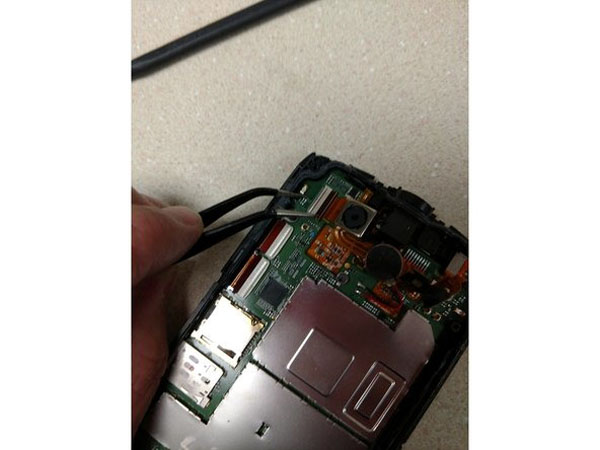

Bước 22: Số hóa và tháo cáp màn hình

  • Mở các cửa cáp và tháo cáp cho các kết nối màn hình số hóa và cảm ứng.

  • Nhíp kim loại nhỏ là dễ sử dụng nhất ở đây, nhưng hãy cẩn thận để không làm đứt cáp.

  • Đảo ngược bước này khá khó khăn.

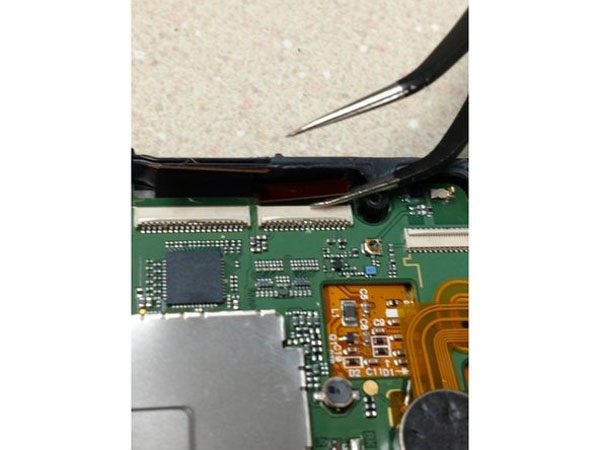

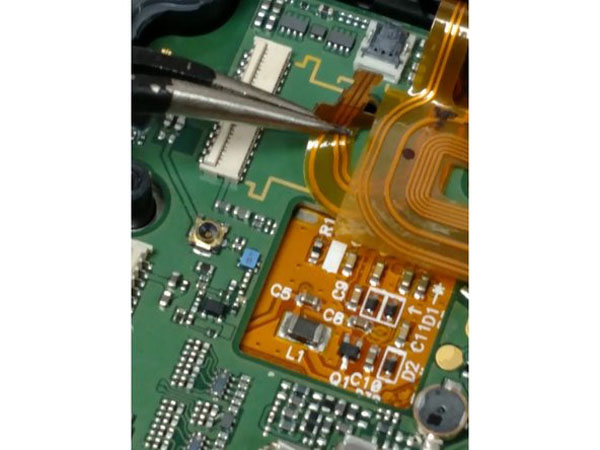

Bước 23: Tháo cáp flex

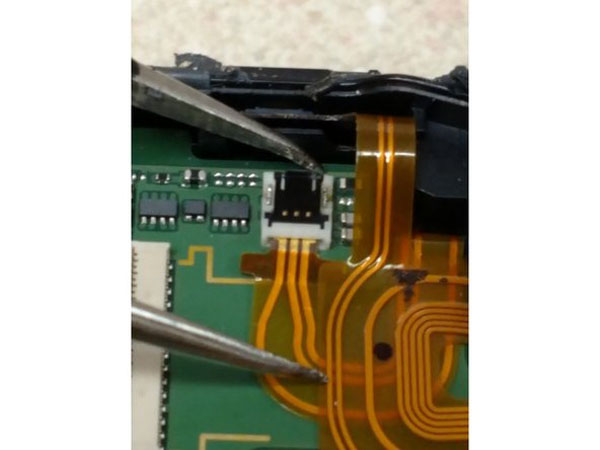

  • Sử dụng nhíp để mở nắp cáp flex của tai nghe và nhấc cáp ra.

  • Tai nghe là một phần của màn hình thủy tinh và không thể thay thế.

  • Một lần nữa, nhíp kim loại hoạt động tốt nhất, nhưng hãy cẩn thận.

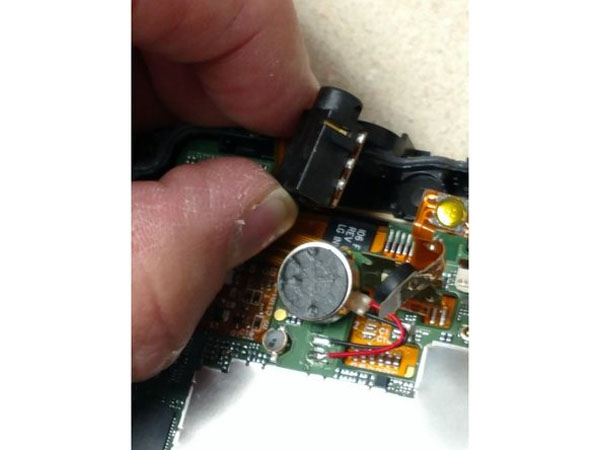

Bước 24: Tháo nút và tai nghe

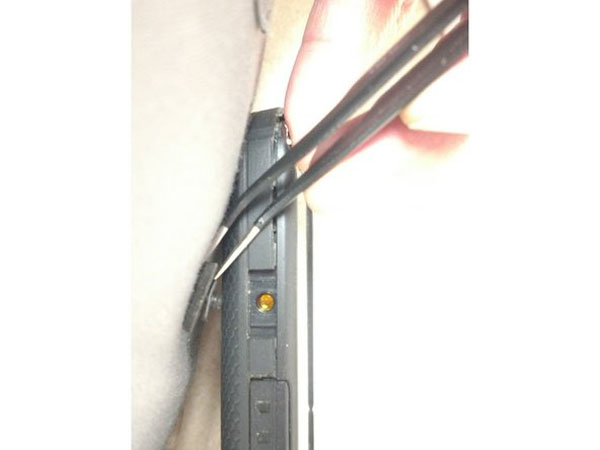

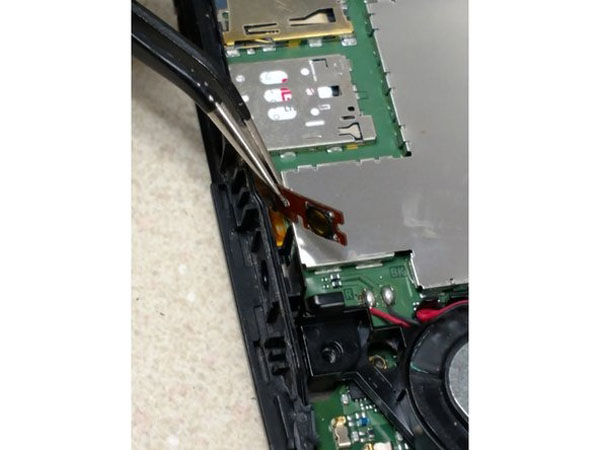

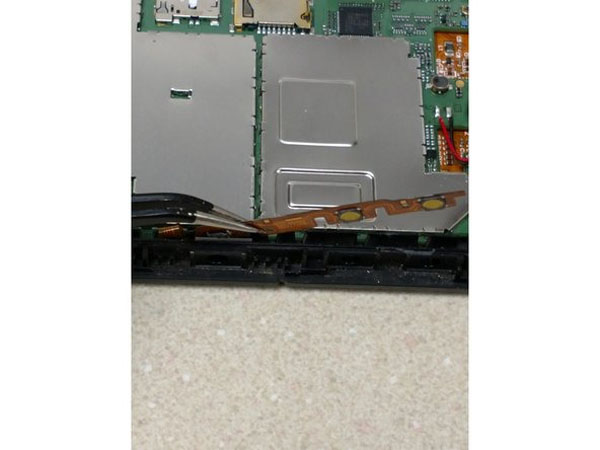

  • Tháo các nút bên bằng nhíp (cẩn thận)

  • Giắc cắm tai nghe có thể được nhấc ra bằng tay

Bước 25: Tháo bo mạch chủ

  • Đảm bảo thẻ sim của bạn đã được gỡ bỏ

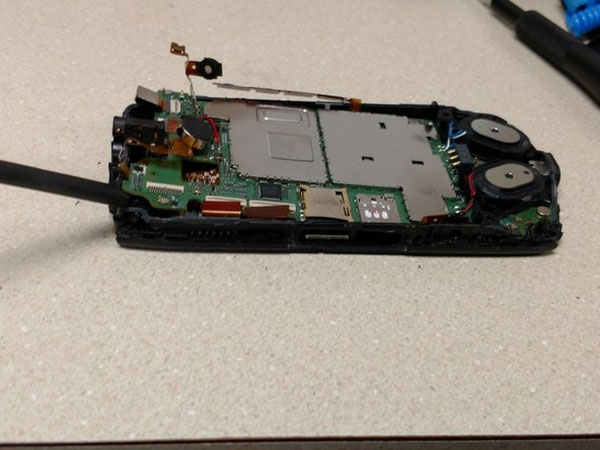

  • Bắt đầu nâng bo mạch chủ ra.

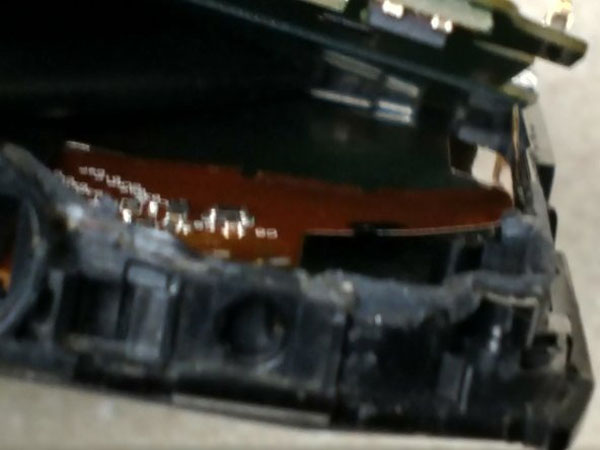

  • Có một số chất kết dính ở phía dưới bên trái của điện thoại, sử dụng một spudger nhựa để cắt qua nó.

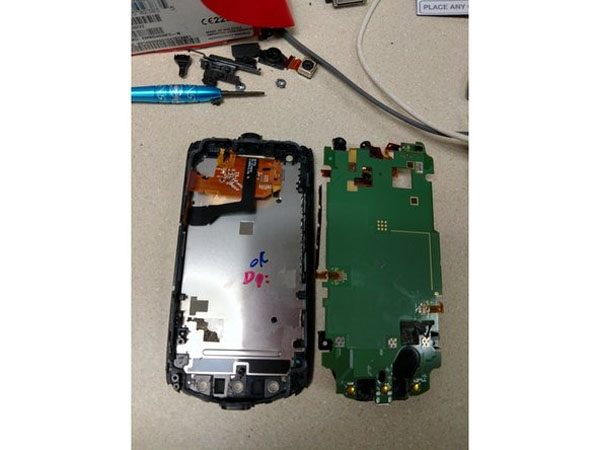

Bước 26: Hoàn tất

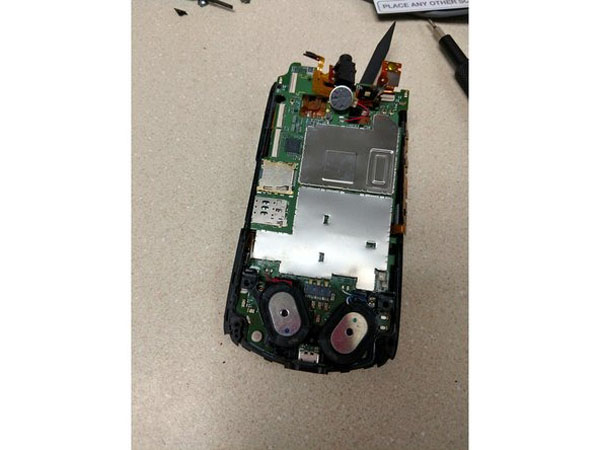

  • Nhấc bo mạch chủ ra.

  • Đính kèm một màn hình mới là tất cả những gì bạn có thể làm vào thời điểm này.

  • Để lắp ráp lại, đảo ngược hướng.

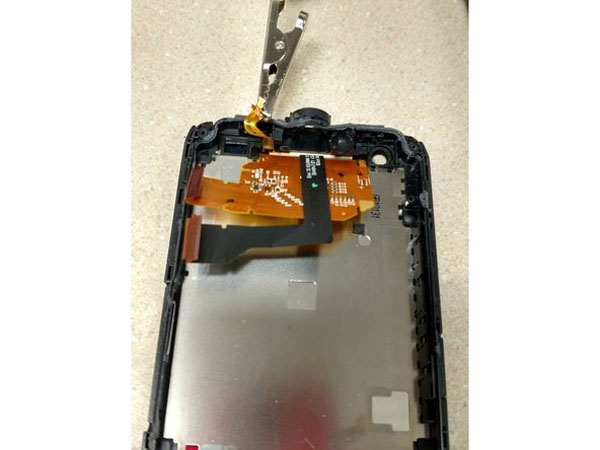

  • Có một kẹp tiện dụng hoặc “kim giây” có thể hữu ích trong việc tách rời một số dây cáp ruy băng.
