Mac mini Cuối năm 2018 – Hướng dẫn tháo lắp

Mac này có thể là mini, nhưng nó đóng gói một số thông số kỹ thuật lớn. Hãy giải nén một số ở đây:

• Intel Core i3 lõi tứ 3,6 GHz với bộ nhớ cache L3 chia sẻ 6 MB
• 8 GB bộ nhớ DDR4 SO-DIMM 2666 MHz
• 128 GB SSD
• Intel UHD Graphics 630
• 802.11ac Wi-Fi + Bluetooth 5.0
• macOS Mojave

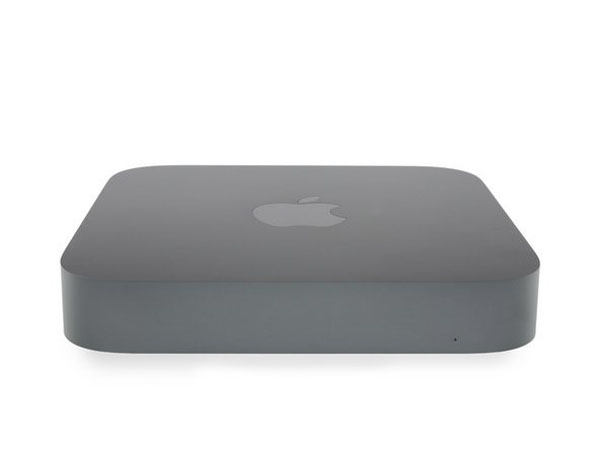

• Cái nhìn đầu tiên của chúng tôi về bên ngoài của mini 2018 mang lại cho chúng ta sự ấm áp và mờ nhạt – đó là yếu tố hình thức thân thiện mà chúng tôi nhớ.

Một số người suy đoán rằng nếu Apple từng cập nhật mini, nó sẽ giống như một chiếc Apple TV. Rất may, Apple đã không chống lại sự thôi thúc để đi mỏng hơn và nhẹ hơn thời gian này-đây không phải là Mac vi.

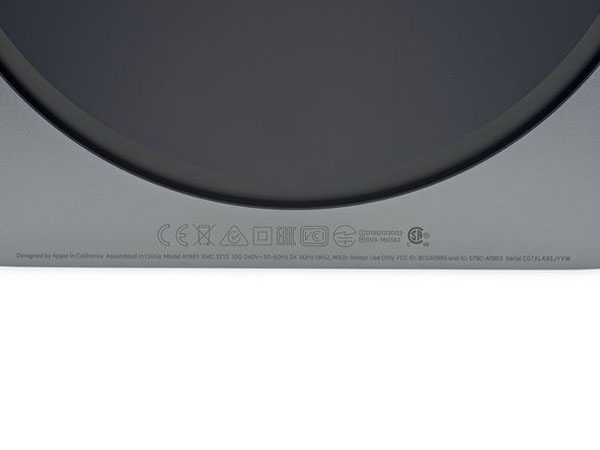

• Ngoài màu sắc mới, chúng tôi cũng có một số định danh mới: mô hình A1993 và EMC 3213.

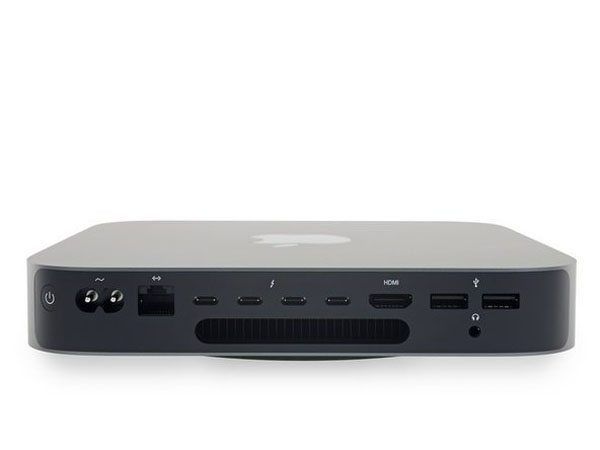

• Mặc dù có nhiều khởi đầu gây tranh cãi từ một số cảng phổ biến, Apple đã bao gồm nhiều cổng ở đây! Chúng tôi phát hiện hai cổng USB-A, bốn cổng USB-C, giắc cắm tai nghe, cổng ethernet và cổng HDMI (không khả dụng trên bất kỳ sản phẩm Apple nào khác gần đây).

Chúng ta sẽ thấy nếu bất kỳ cổng nào trong số các cổng này là mô-đun. MacBook Air mới nhất chắc chắn đã có những hy vọng của chúng tôi!

• Chúng tôi muốn nghĩ rằng chúng tôi biết cách của chúng tôi – nhưng sau bốn năm mà không có một bản cập nhật, chúng tôi không tham gia bất cứ điều gì về thủ tục mở này cho các cấp.

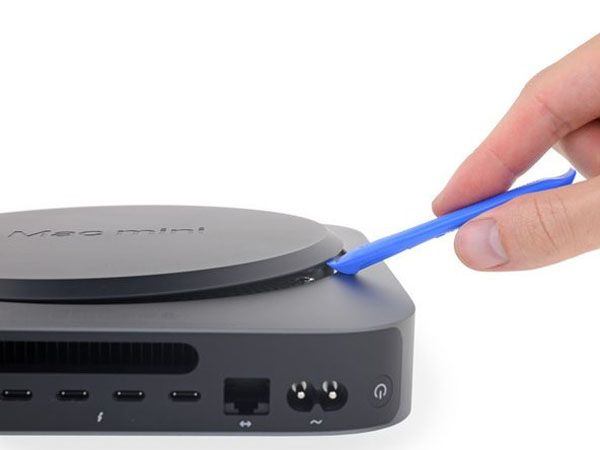

• Với một số lo lắng, chúng tôi chỉ các công cụ của chúng tôi ở bìa đáy 60% -recycled-nhựa.

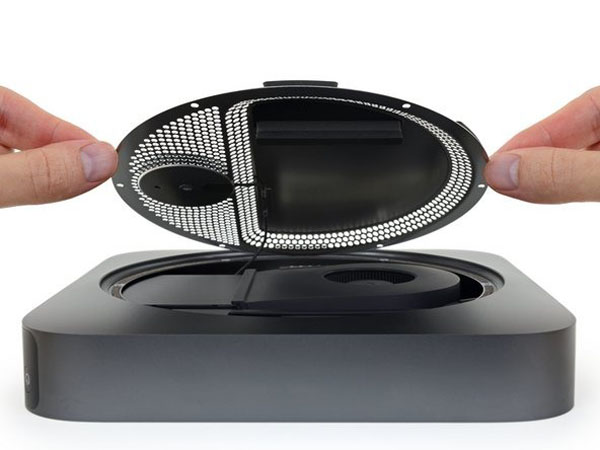

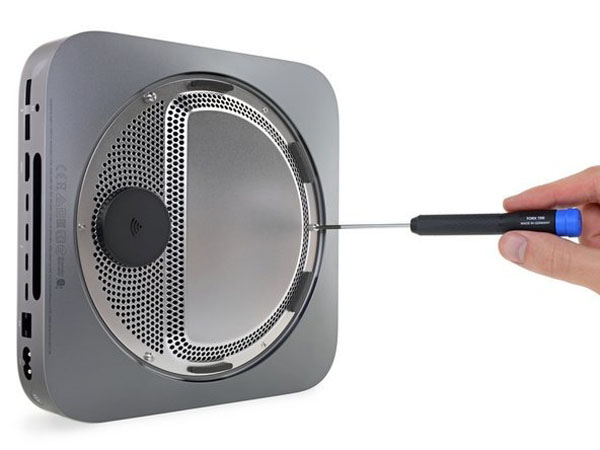

• Sự thành công! Một công cụ mở sẽ chăm sóc cơ sở, và sáu đâm nhanh với trình điều khiển bảo mật TR6 Torx sẽ nới lỏng tấm ăng-ten quen thuộc bên dưới.
• Càng xa càng tốt. Những ngón tay vượt qua điều này vẫn tiếp tục!

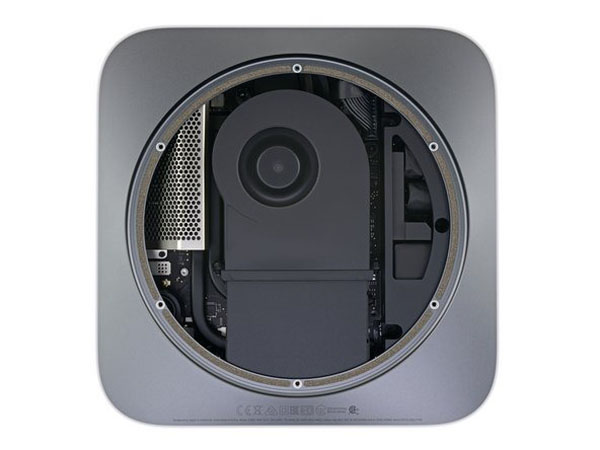

• Cũng giống như những lần cuối cùng chúng tôi đã làm điều này, chúng tôi được chào đón đầu tiên bởi một fan hâm mộ đứng xem duy nhất trên bên trong của mini.

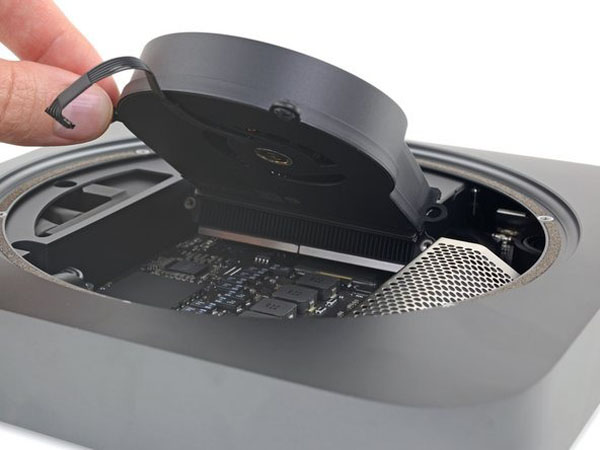

• Các fan hâm mộ unscrews với zero fuss, cho chúng ta một cái nhìn tốt hơn về độ sâu của mini.

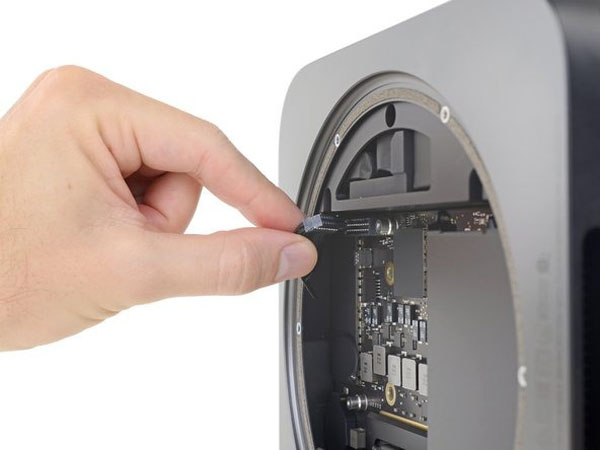

• Về mặt lý thuyết, chúng ta chỉ cần tháo các dây cáp này ra khỏi bảng logic, và nó sẽ tự do trượt ra khỏi khung máy.

Về mặt lý thuyết.

• Đã đến lúc ứng biến — công cụ gỡ bỏ bảng logic nhỏ gọn của Mac của chúng tôi về mặt kỹ thuật phù hợp với các lỗ vít của bo mạch logic, nhưng nó không cảm thấy đúng. Chúng ta sẽ cần thêm đòn bẩy.

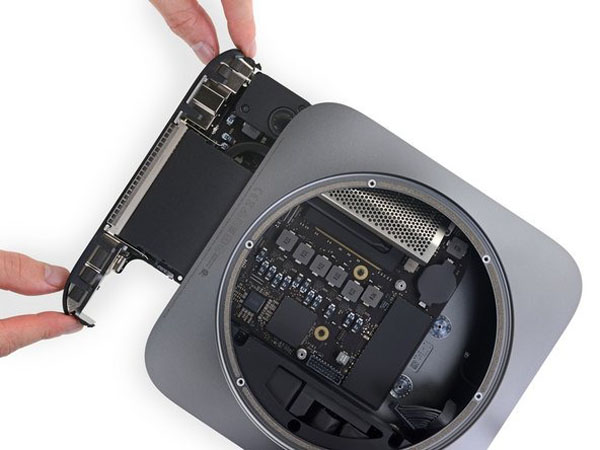

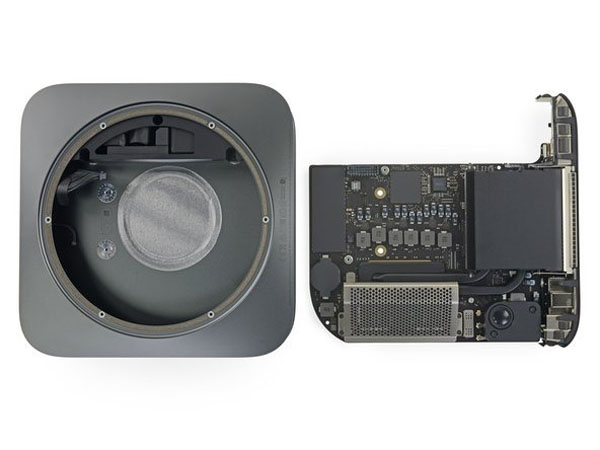

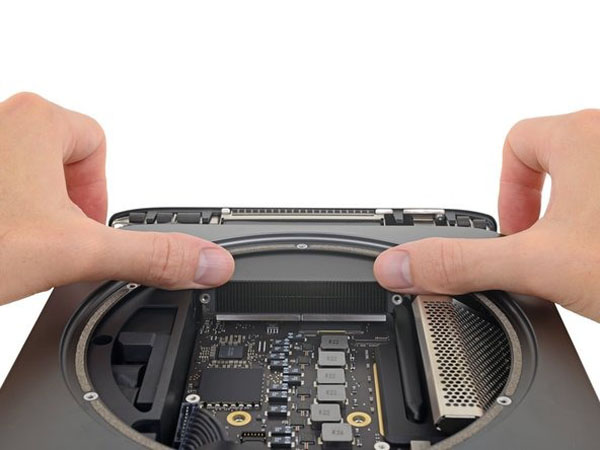

• Nó có thể được rằng một số ngón tay cái cũ tốt nhấn làm lừa? Nó! Một cú đẩy chắc chắn ở hai bên ống xả quạt là tất cả những gì cần thiết, và toàn bộ hội đồng quản trị tháo ra và trượt ra ngoài.

Cũng giống như chúng ta yêu thích những công cụ tuyệt vời, không có gì khiến chúng ta hạnh phúc hơn là nhìn thấy một cái gì đó bạn có thể phục vụ mà không có công cụ nào cả.

• Ai biết được, có lẽ Apple không có một công cụ để đẩy mà không gây nguy hiểm cho vây xả mỏng, nhưng ngón tay cái nhắm cẩn thận làm việc cho chúng ta!

• Với hội đồng quản trị ra, chúng tôi đang đi thẳng cho bộ nhớ RAM. Apple đã mắc kẹt nó trong một cái lồng kim loại nặng – gần như thể họ không hoàn toàn tin tưởng vào RAM mô-đun để hành xử.

Trên thực tế, chúng tôi đã nhìn thấy điều này trong iMacs của yore. Lá chắn cho phép RAM hoạt động ở tần số cao (2666 MHz) mà không có khả năng gây nhiễu vô tình với các chức năng khác.

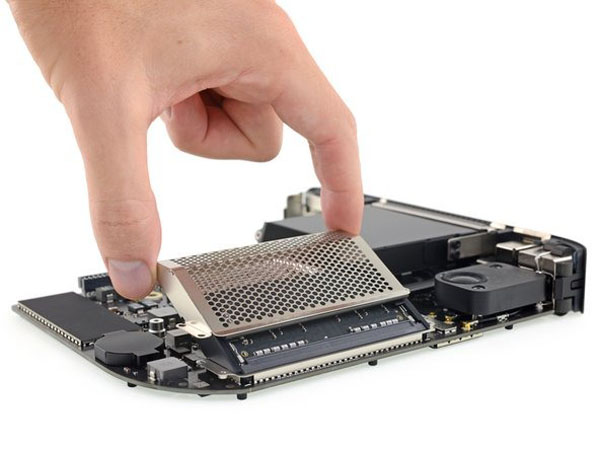

• Xoay bốn đinh vít Torx, và lồng trượt ngay lập tức. Việc thay thế RAM có dễ dàng hơn không?

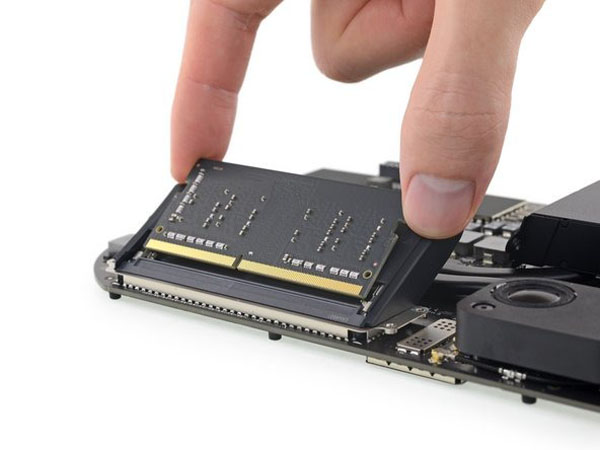

• Chắc chắn nó có – nhưng, sự trở lại tiêu chuẩn SO-DIMM RAM sau sự thất vọng cay đắng của chip hàn bán dẫn 2014 mini là một chiến thắng rất lớn. Nâng cấp ngay bây giờ hoặc nâng cấp sau — bạn có lựa chọn một lần nữa.

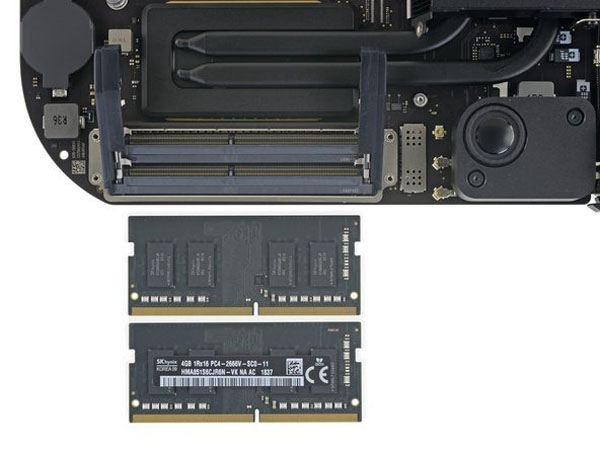

Web bật ra hai GB DDR4-2666 SDRAM SKhynix HMA851S6CJR6N 4 mô-đun, mỗi với bốn 1 GB DDR4 SDRAM H5AN8G6NCJR ICS.

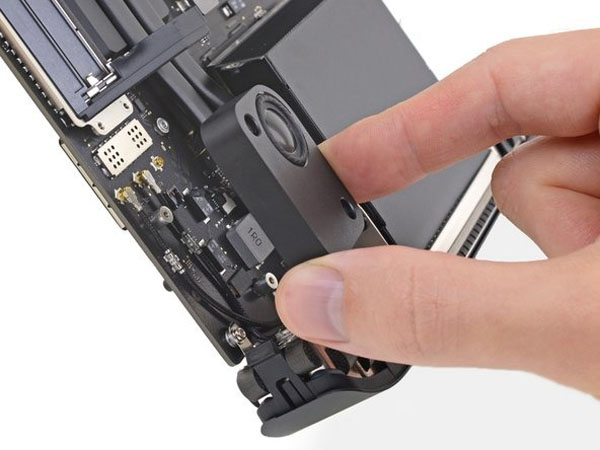

• Chỉ một đầu nối và hai ốc vít đặt loa hệ thống nhỏ miễn phí.

Các loa iMac và MacBook dường như ngày càng lớn hơn, nhưng chiếc loa này trông có cùng kích thước như trong các máy Mac cũ hơn.

• Bên dưới loa, chúng tôi tìm thấy một số cáp ăng-ten, nhưng tiếc là không có thẻ AirPort mô-đun – trong những gì đang trở thành một xu hướng, chúng được cắm ngay vào bảng chính.
• Than ôi, thẻ AirPort chỉ là một bộ nhớ xa mà các bo mạch logic đã đồng hóa tất cả các chức năng không dây.

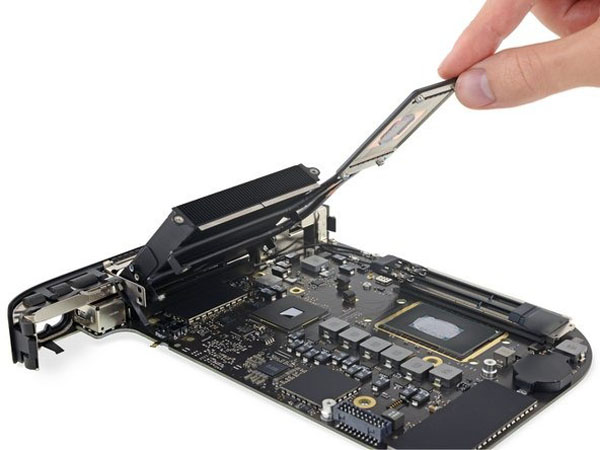

• Từ đây chúng tôi thiết lập để làm việc giải phóng tản nhiệt, xoay đi các vít Torx và lộ CPU dán (hàn).

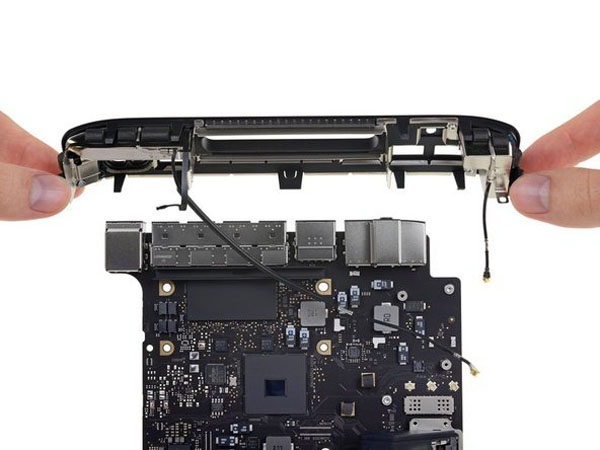

• Một ốc vít cuối cùng, và nắp cổng là miễn phí, phát hiện … các cổng. Khi nó khởi hành, phải mất một số phần cứng ăng ten với nó.

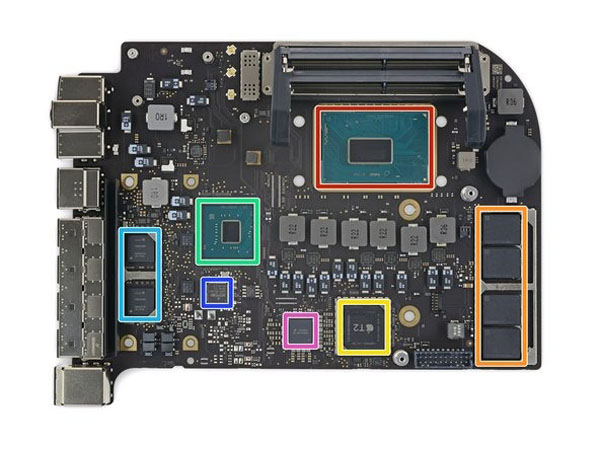

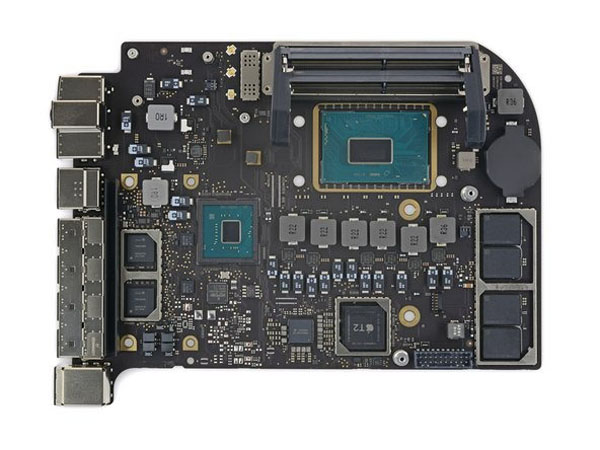

Mini này vẫn giữ rất nhiều silicon – chúng ta hãy xem!

• CPU Intel Core i3 lõi tứ 3,6 GHz với đồ họa Intel UHD 630
• Toshiba TSB3225V81199TWNA1 flash storage (128 GB total)
• Apple APL1027 339S00604 T2 coprocessor
• Trung tâm điều khiển nền tảng Intel SR40E CM246
• Bộ điều khiển Intel JHL7540 Thunderbolt 3
• Bộ điều khiển Gigabit Ethernet Broadcom BCM57766
• 338S00342-A0 (có thể là một PMIC của Apple)

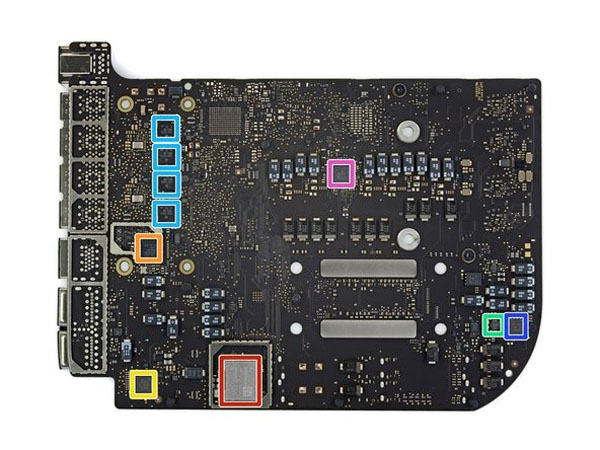

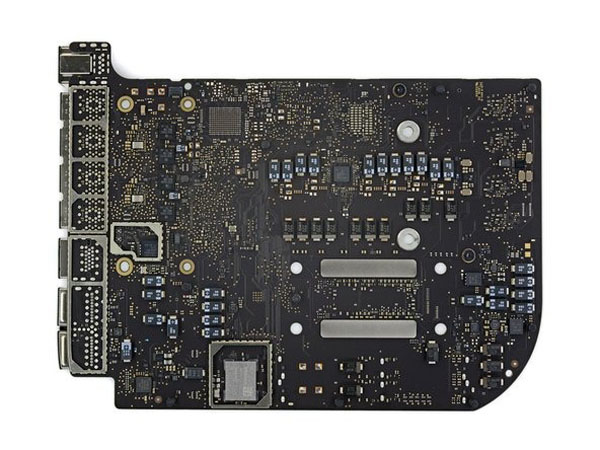

Và mặt sau nắm giữ nhiều hơn:

• Mô-đun Wi-Fi / Bluetooth Murata 339S00458
• Công cụ chuyển đổi MegaChips MCDP2920A4 DisplayPort 1.4 sang HDMI 2.0
• Codec âm thanh Cirrus Logic CS42L83
• Bộ điều khiển buck bộ nhớ đồng bộ của Texas Instruments 51916
• Bộ điều khiển công suất Texas Instruments CD3215C00 x4
• exas Instruments 58872D TI 881 A1L2 E4
• Intersil 95828A HRTZ X832QXH

• Điều cuối cùng giữa chúng tôi và một chiếc mini trống là nguồn điện bên trong!

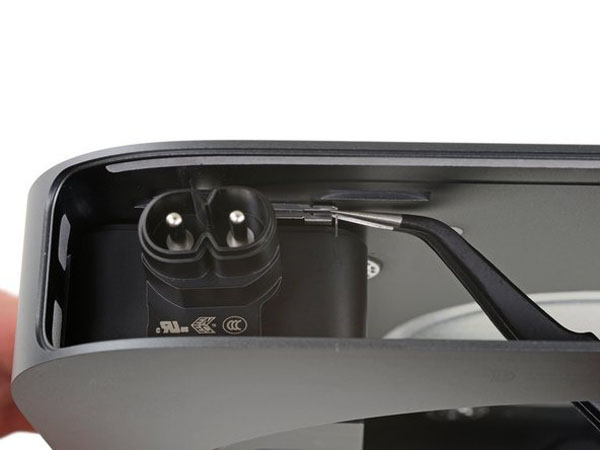

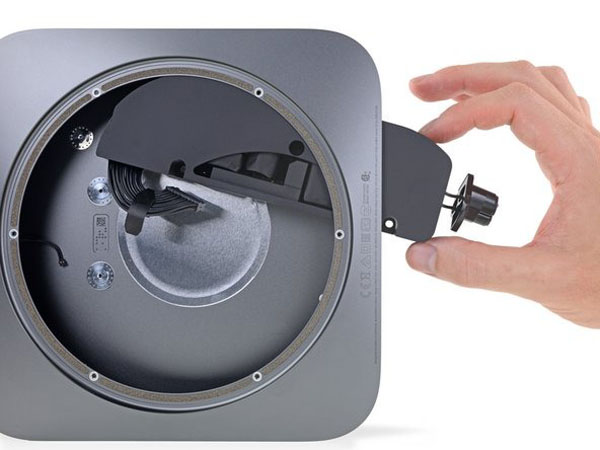

• Tấm lót giữ đơn vị này tại chỗ là một thiết bị quen thuộc – quá quen thuộc đến nỗi chúng tôi làm theo hướng dẫn sửa chữa của riêng chúng tôi để tháo nó ra.

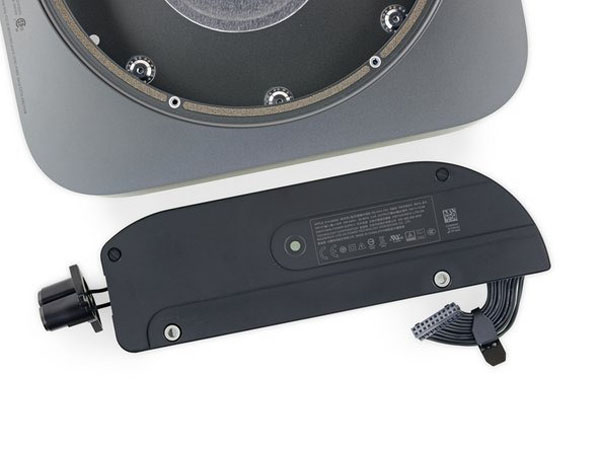

• Nguồn cung cấp là một thiết bị kèm theo đẹp, giúp cho việc thay thế an toàn, dễ dàng.

Điều duy nhất nó thiếu là một nhãn dễ thương.

• Nguồn điện mini được nâng cấp từ ngày trước, nhảy từ 85 watt lên 150.

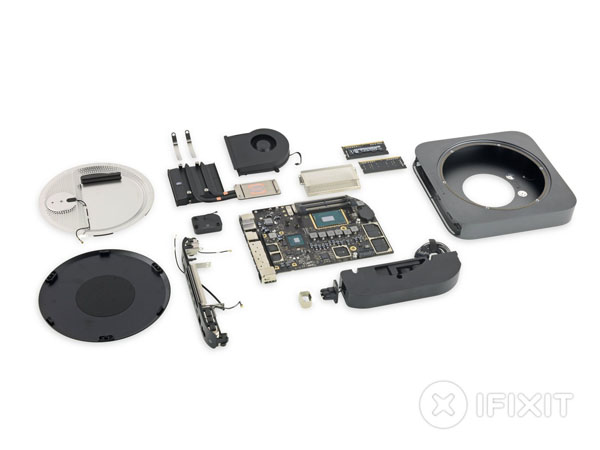

• Nó xuất hiện chúng tôi đã maxed ra mini của chúng tôi, lễ mắt của bạn trên các thành phần mát mẻ!
• Quay trở lại trong ngày, một Pro Mac có nghĩa là một máy tính bạn có thể nâng cấp, cấu hình, và kết nối như bạn hài lòng. Mini mới này phù hợp rất tốt với lý tưởng đó mà chúng tôi ngạc nhiên khi nó không giành được danh hiệu “Pro” – đặc biệt là so với dòng MacBook Pro ngày càng đóng cửa.
• Có lẽ phần thú vị nhất của mini này là trở lại RAM có thể nâng cấp. Trong thực tế, người dùng của chúng tôi rất vui mừng vì họ đã thực hiện hướng dẫn thay thế RAM. Hãy theo dõi hướng dẫn chính thức và bộ dụng cụ nâng cấp!
