MacBook Pro 17 “Mô hình A1151 A1212 A1229 và A1261 – Thay thế cảm biến nhiệt bên phải

Bước 1:

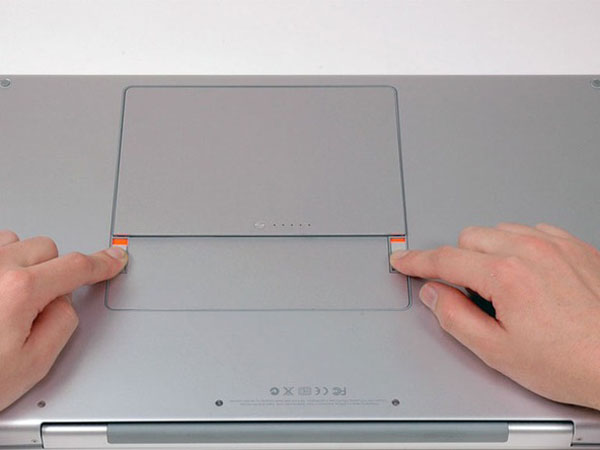

• Sử dụng ngón tay để đẩy cả hai tab tháo pin ra khỏi pin và nhấc pin ra khỏi máy tính.

Bước 2:

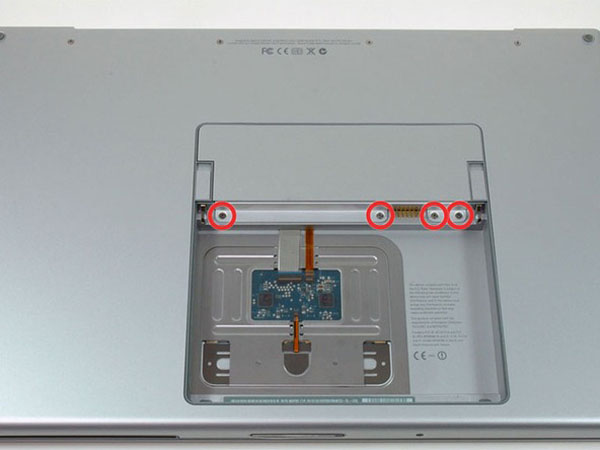

• Tháo bốn ốc vít Phillips 3,4 mm giống hệt nhau ra khỏi cửa bộ nhớ. Các vít này có đầu đường kính 4 mm thay vì đầu 3 mm trên các vít cơ thể.

Bước 3:

• Nhấc cửa bộ nhớ lên đủ để có được một va li trên nó, và trượt nó về phía bạn, kéo nó ra khỏi vỏ.

Bước 4:

• Tháo ba vít Phillips trong ngăn chứa pin gần chốt. Apple đã đủ tốt để nghiêng các vít này ở một góc nhỏ để làm cho chúng dễ tháo ra hơn. Trên A1261 các vít này có đầu đường kính 4 mm thay vì đầu 3 mm trên các vít cơ thể.

Bước 5:

Tháo sáu ốc vít sau đây:

• Hai vít Torx 14,5 mm ở hai bên của khe RAM.
• Bốn vít Phillips 3,4 mm dọc theo bản lề.

Bước 6:

• Tháo bốn vít Phillips 3,4 mm ở phía cổng của máy tính.

Bước 7:

• Xoay máy tính 90 độ và tháo hai vít Phillips ra khỏi mặt sau của máy tính.

Bước 8:

• Xoay máy tính 90 độ một lần nữa và tháo bốn vít Phillips ra khỏi mặt của máy tính.

Bước 9:

!!! Không được đẩy nhanh trường hợp trên. Vỏ được gắn vào bảng logic thông qua cáp ribbon.

• Nhấc phần lưng của vỏ máy và làm các ngón tay của bạn dọc theo hai bên, giải phóng vỏ máy khi bạn đi. Một khi bạn đã giải phóng các bên, bạn có thể cần phải đá trường hợp lên và xuống để giải phóng mặt trước của vỏ trên.

Bước 10:

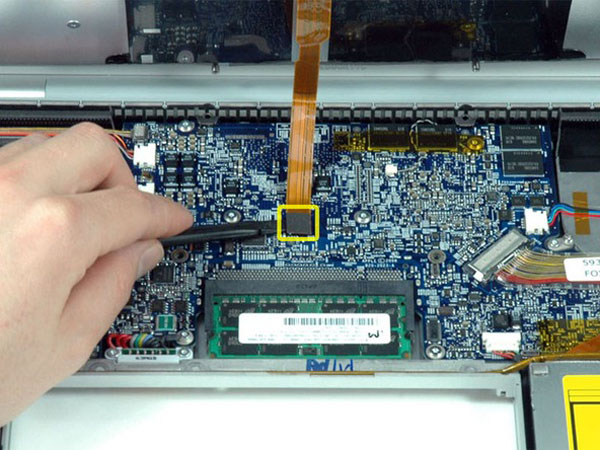

• Ngắt kết nối trackpad và cáp ribbon bàn phím khỏi bảng logic.
• Loại bỏ vỏ trên.

Bước 11:

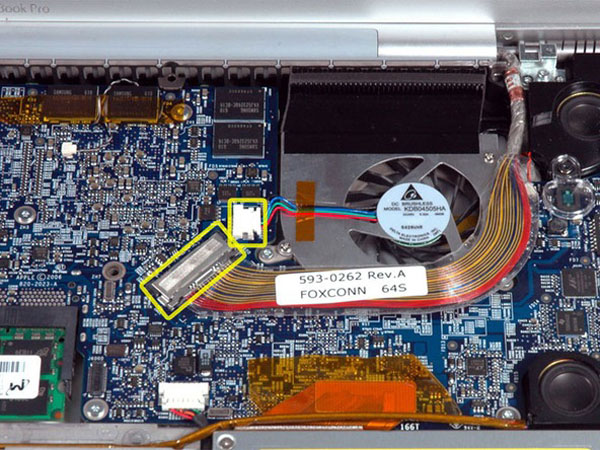

• Ngắt kết nối cáp dữ liệu hiển thị và cáp quạt phải từ bảng logic.

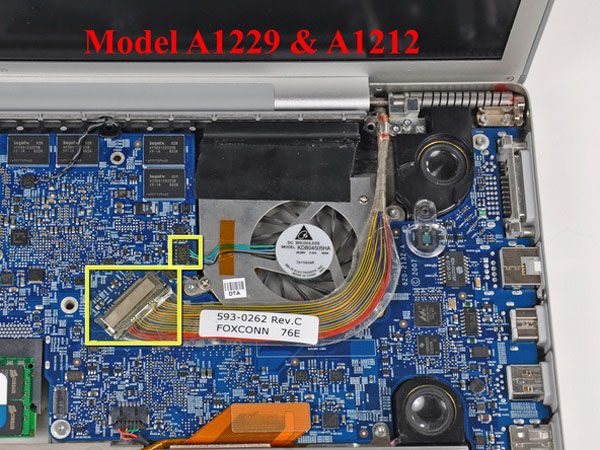

• Nếu bạn có MacBook Pro 17 “Model A1229 hoặc A1212, các đầu nối có các bố cục khác nhau và được đánh dấu trong hình thứ hai.

!!! Đối với các model A1229 và / hoặc A1212, cẩn thận nêm đầu phẳng của một thanh chắn bên dưới cáp quạt bên phải để kéo nó ra khỏi ổ cắm của nó. Việc không làm như vậy có thể dẫn đến toàn bộ ổ cắm bị tắt khỏi bo mạch chủ thay vì chỉ là cáp.

Bước 12:

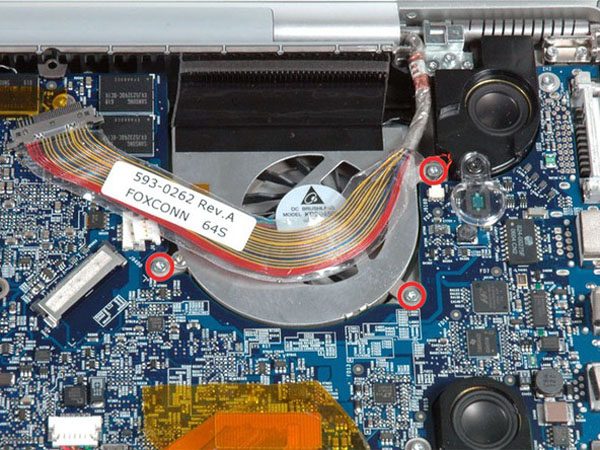

• Tháo ba đinh vít T6 Torx bạc bảo vệ đúng quạt.

Bước 13:

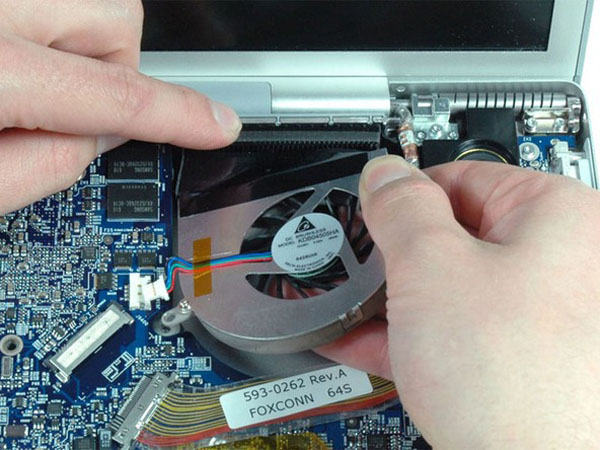

• Nhấc quạt thích hợp và khung kim loại ra khỏi bo mạch logic.

Bước 14:

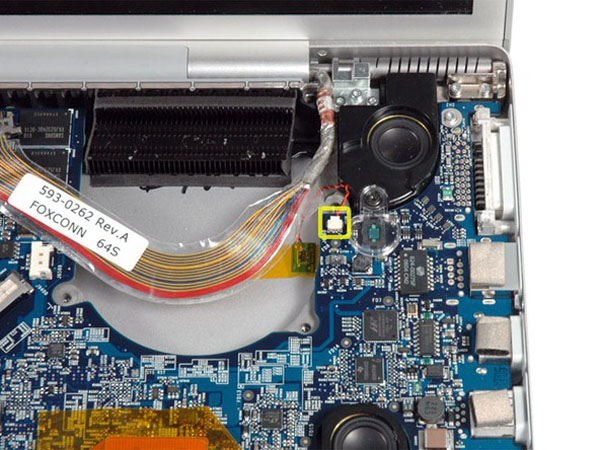

• Ngắt đấu nối dây cáp cảm biến nhiệt phù hợp khỏi bo mạch logic.

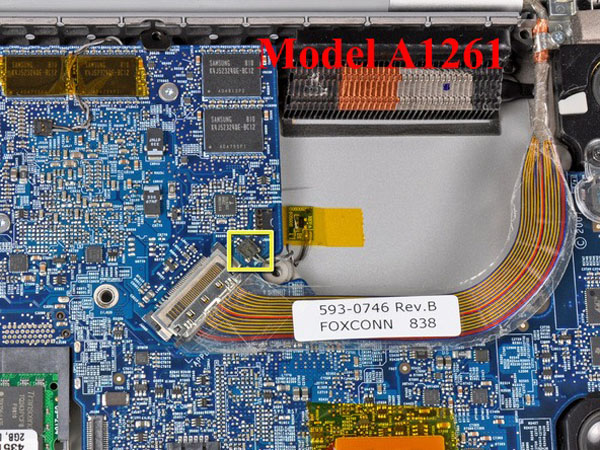

• Nếu bạn có mẫu A1261, cáp cảm biến nhiệt phù hợp nằm ở giữa đầu nối quạt phù hợp và cáp dữ liệu hiển thị.

Bước 15:

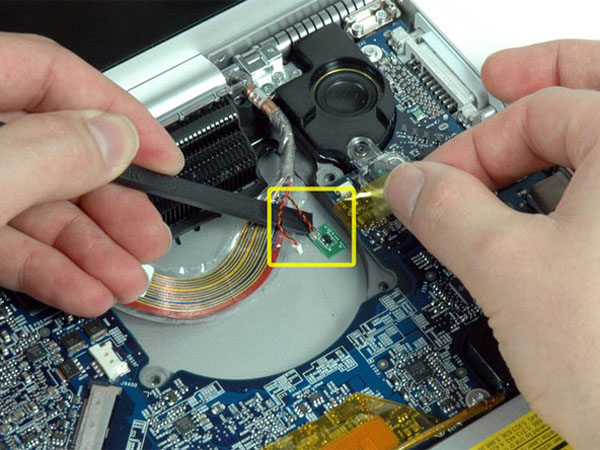

• Bóc vỏ băng Kapton màu cam bao phủ cảm biến nhiệt phù hợp.
• Sử dụng một spudger để nâng lên cảm biến nhiệt bên phải ra khỏi vỏ dưới.
