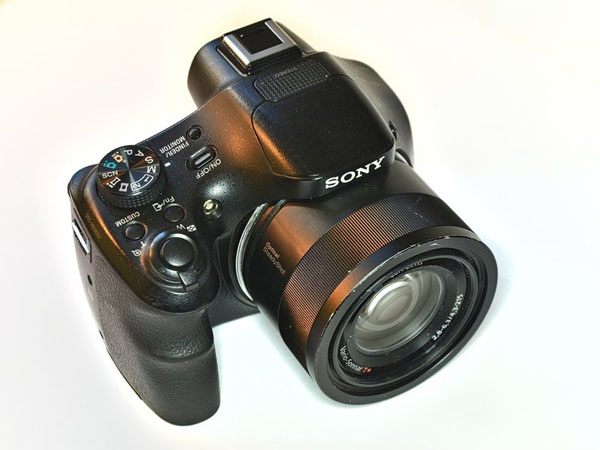

Sony Cyber-shot DSC-HX400V – Hướng dẫn tháo lắp

• Cảm biến CMOS 20,4 MP
• Zoom quang học 50x
• GPS, NFC và WiFi

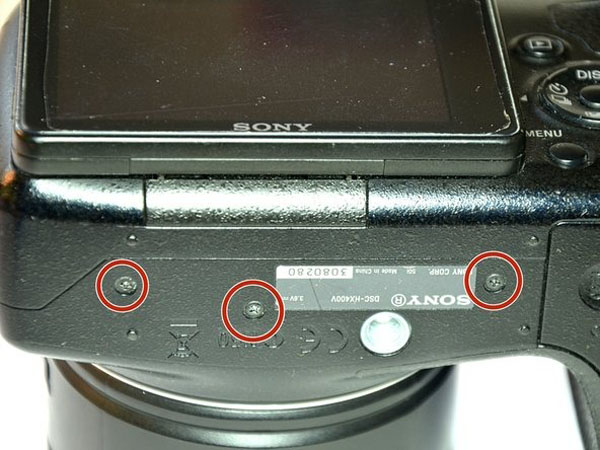

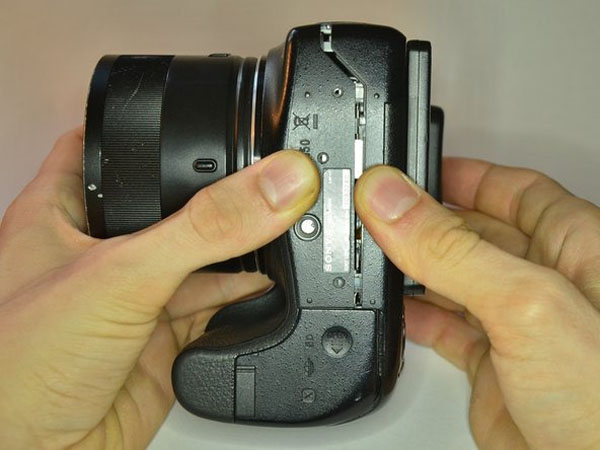

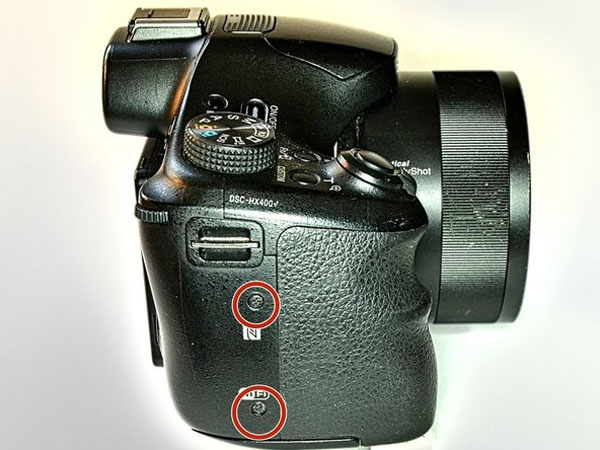

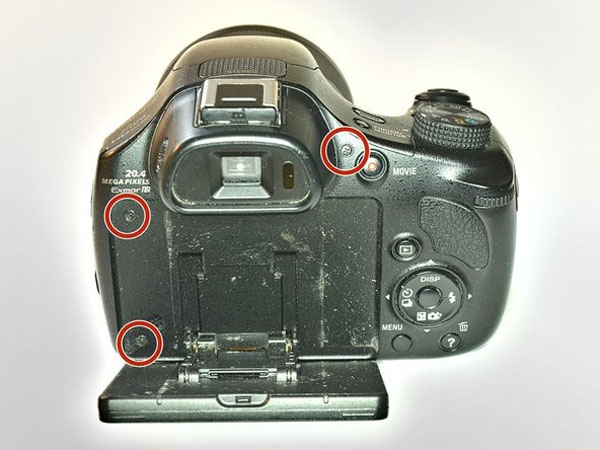

• Tháo tám ốc vít.

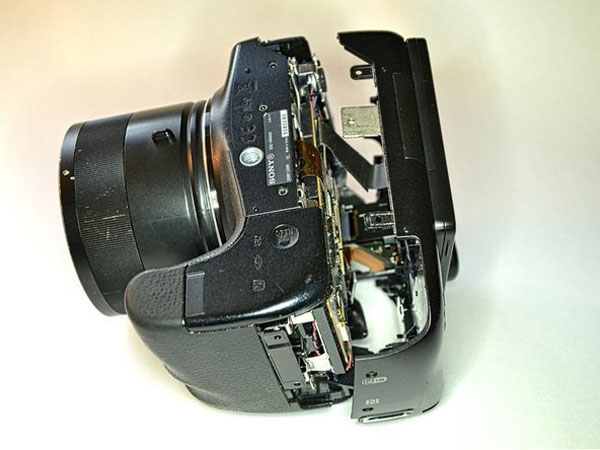

• Bắt đầu với đáy và kéo trường hợp ra.

!!! Hãy cẩn thận với cáp ruy băng của màn hình.

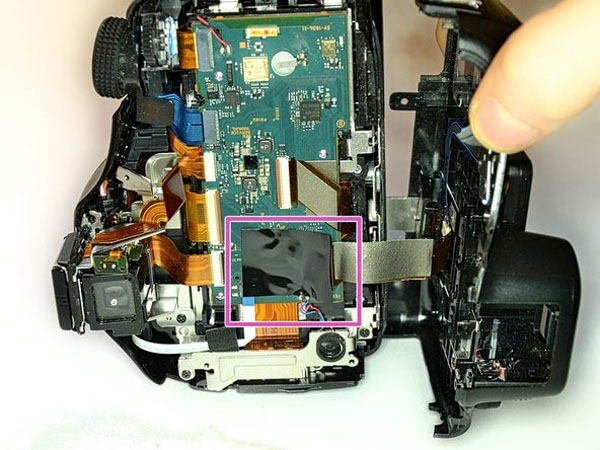

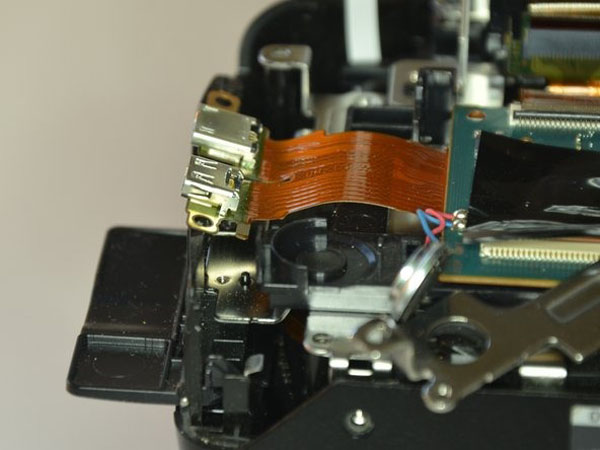

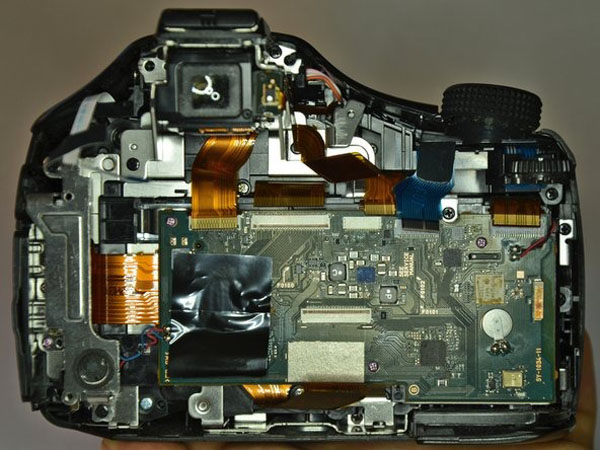

• Giải phóng các kết nối dưới băng đen.

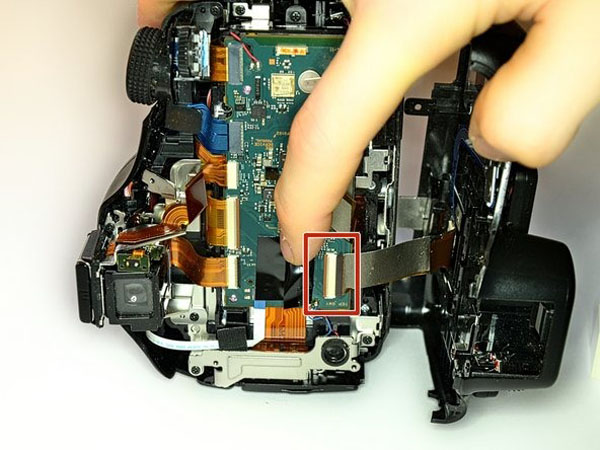

• Ngắt kết nối cáp băng.

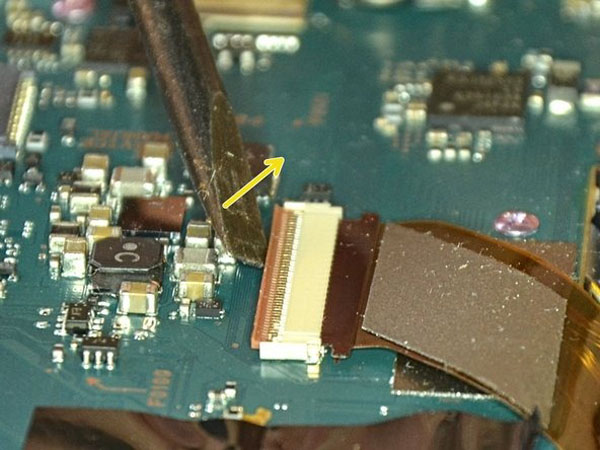

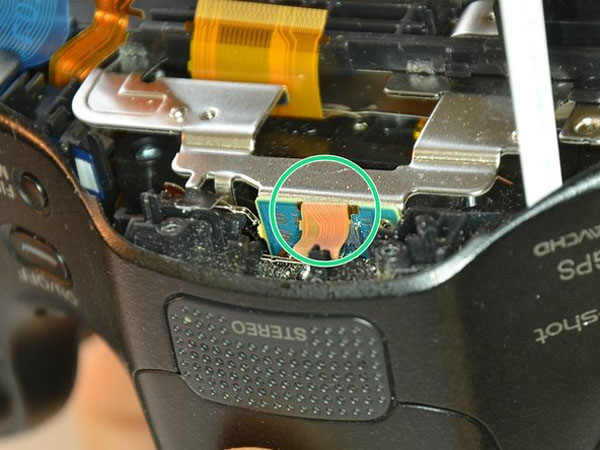

• Bạn cần kéo cạnh màu nâu của đầu nối để mở nó.(Ở đây hiển thị với một kết nối khác của bước tiếp theo.)
• Cáp này được sử dụng để kết nối màn hình cũng như nút trên trang web phía sau với bo mạch chính.

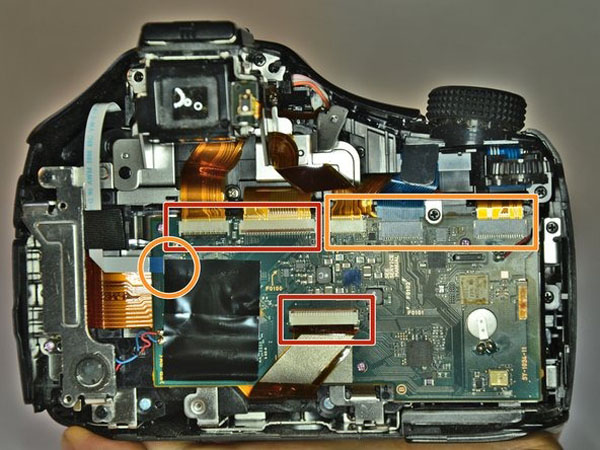

• Ngắt kết nối tất cả bảy cáp băng còn lại.
  • Ngắt kết nối chúng với kỹ thuật từ bước cuối cùng.
  • Đơn giản chỉ cần kéo chúng ra khỏi đầu nối.Có cạnh nhỏ ở cáp để dễ dàng kéo chúng ra.

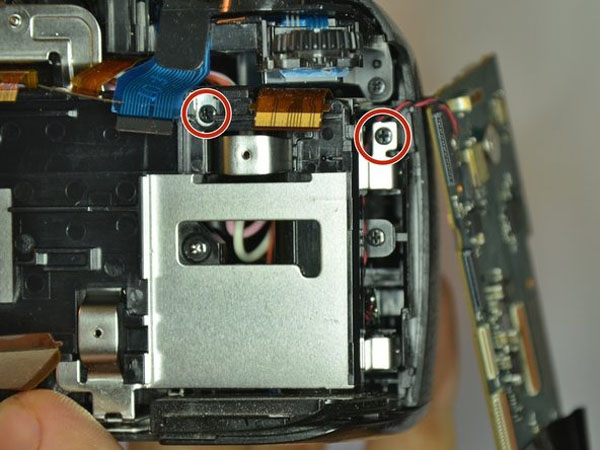

• Tháo cả hai ốc vít
• Đưa ra khung. Sau đó, bạn có thể loại bỏ khung từ loa.

!!! Hãy cẩn thận với cáp giữa loa và bo mạch chủ.

• Giá đỡ loa cũng là giá đỡ cho dây đeo máy ảnh.

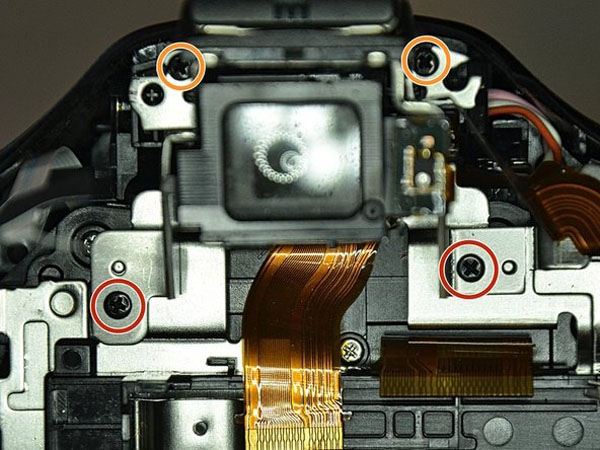

• Tháo cả ba ốc vít đang giữ giá đỡ xuống.
• Nâng khung lên và sau đó các đầu nối.

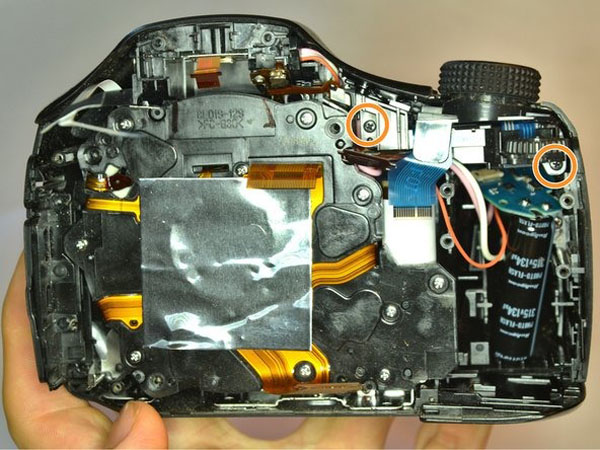

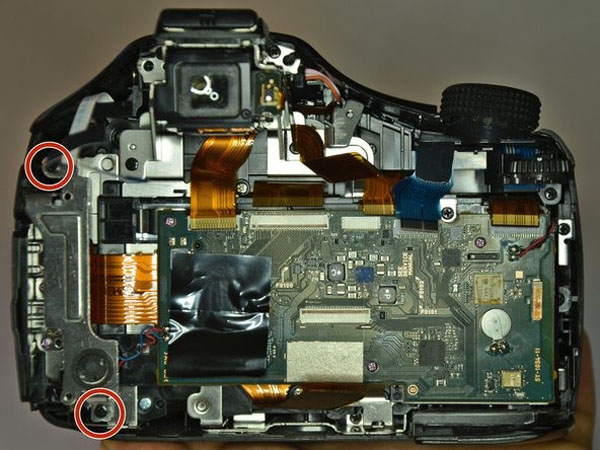

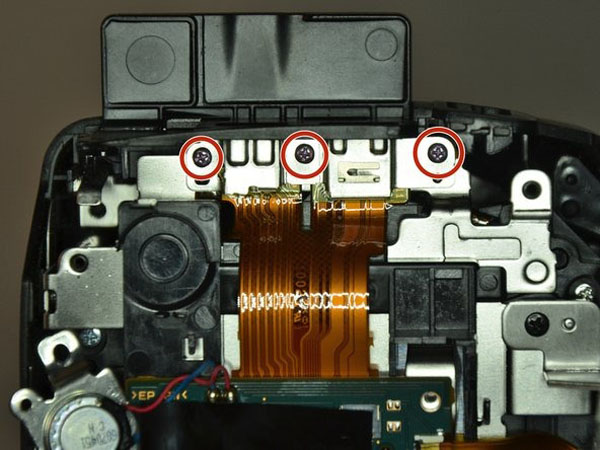

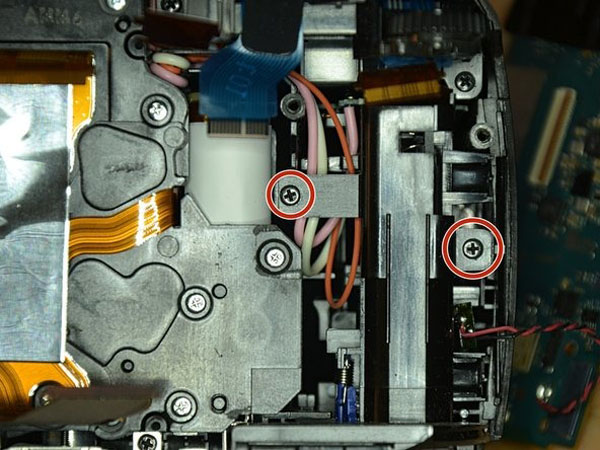

• Tháo ba ốc vít.

!!! Cẩn thận với cáp nhỏ đến ăng-ten NFC (và WiFi?) Được dán vào vỏ pin.

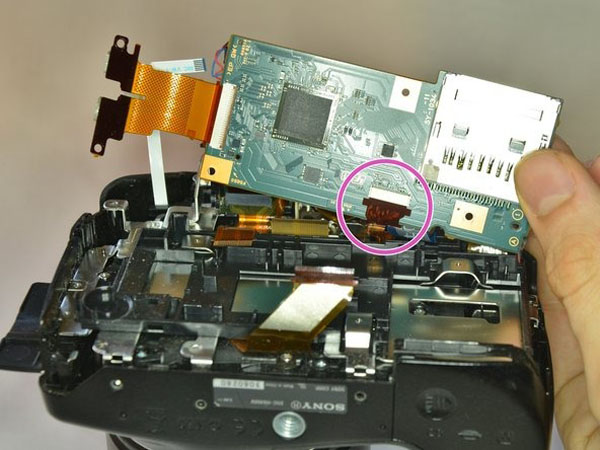

• Xoay bo mạch chính và ngắt kết nối cáp băng cuối cùng.

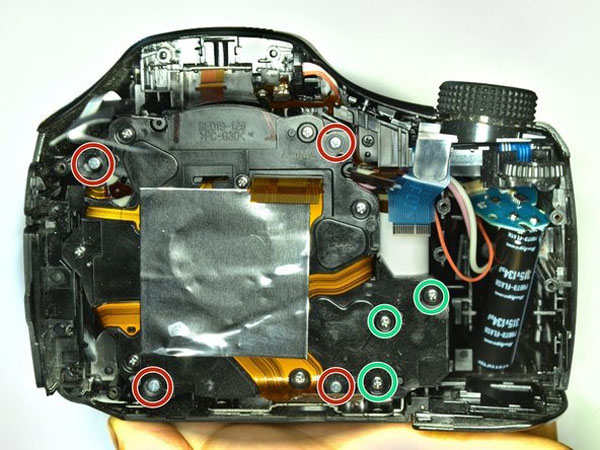

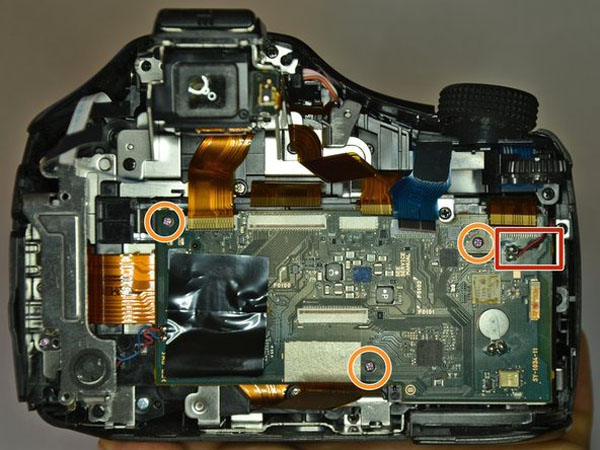

• Tháo bốn ốc vít.
• Lưu ý rằng hai ốc vít dưới cùng ngắn hơn các ốc vít khác.
• Kính ngắm nằm bên trong giá đỡ của ổ cắm flash.Ở bên phải bên cạnh kính ngắm điện tử (còn gọi là màn hình với ống kính), có cảm biến tiệm cận được sử dụng để chuyển đổi giữa màn hình và kính ngắm.

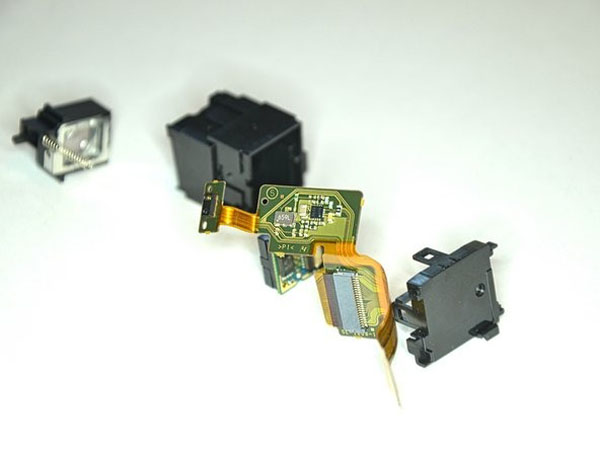

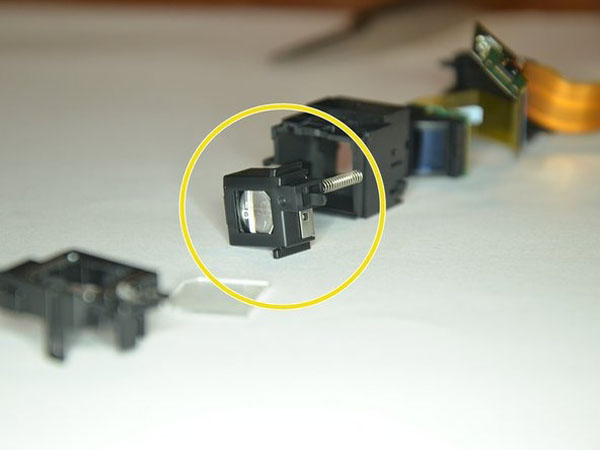

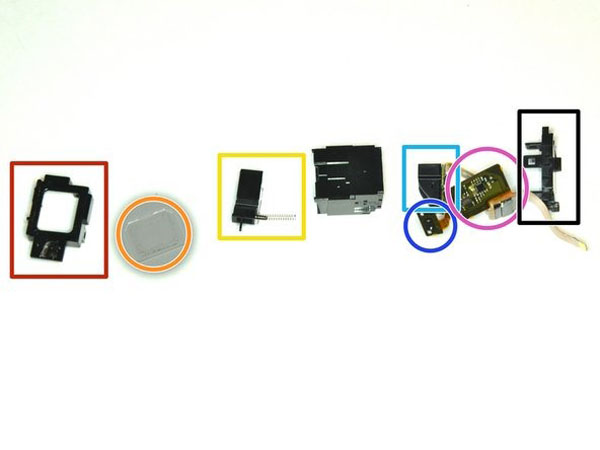

• Giá đỡ kính trước
• Kính trước, bạn có thể muốn làm sạch nó, nếu bạn đã tháo rời nó
• Ống kính với lò xo. Điều này được sử dụng để cung cấp cho bạn một cái nhìn sắc nét vào khung ngắm. Ngòi nhỏ được đẩy ở các vị trí khác nhau bằng mặt số nhỏ trên vỏ để điều chỉnh tiêu cự cho mắt của bạn
• Màn hình, một màn hình rất nhỏ. Trông giống như cảm biến hình ảnh.
• Cảm biến tiệm cận để phát hiện mắt của bạn và do đó chuyển sang kính ngắm.
• PCB với 2 IC không xác định (659L và 3232 615)
• Cover lại

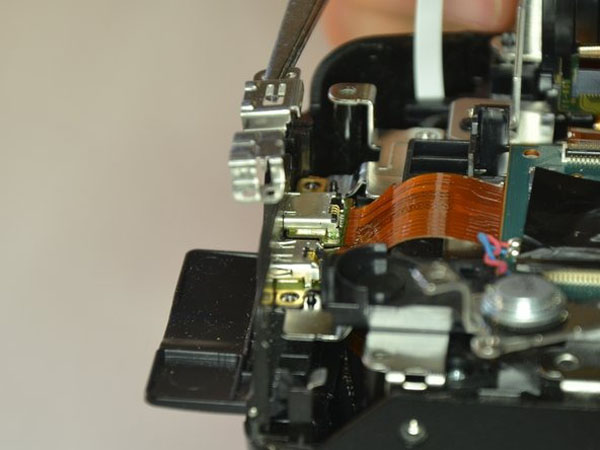

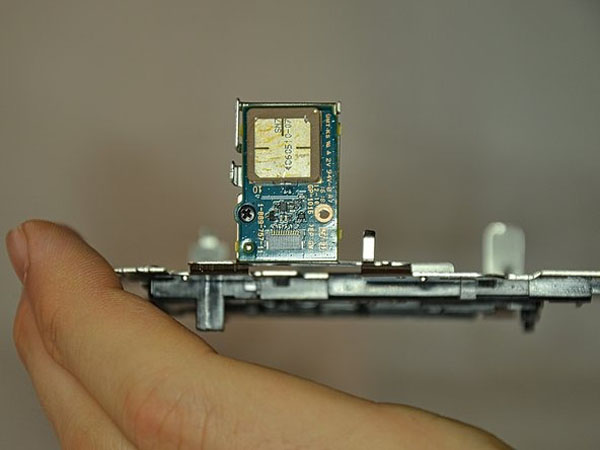

• Ngắt kết nối cáp ruy băng với mô-đun GPS ở trên cùng.

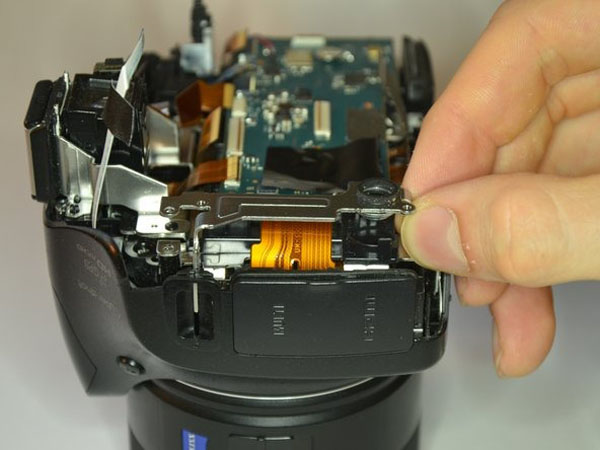

• Tháo hai ốc vít cuối cùng của tấm đế. Sau đó kéo tấm đế ra sau.

Cẩn thận với mô-đun GPS khi kéo tấm đế.

• Tháo vỏ pin và kéo nó ra.

!!! Hãy chắc chắn rằng bạn đã TẠO tụ điện flash trước đó. Bây giờ bạn có thể chạm vào nó và có thể bị điện giật. Nó được đánh giá cho 315 V và 134 ĐFF.

!!! Cẩn thận một lần nữa với cáp giữa bo mạch chính và ăng ten.

• Ngắt kết nối cáp ruy băng, tháo PCB flash khỏi vỏ pin và kéo chúng ra. Cuối cùng, bo mạch chính (và do đó ăng-ten và pin) được tách ra khỏi phần còn lại.

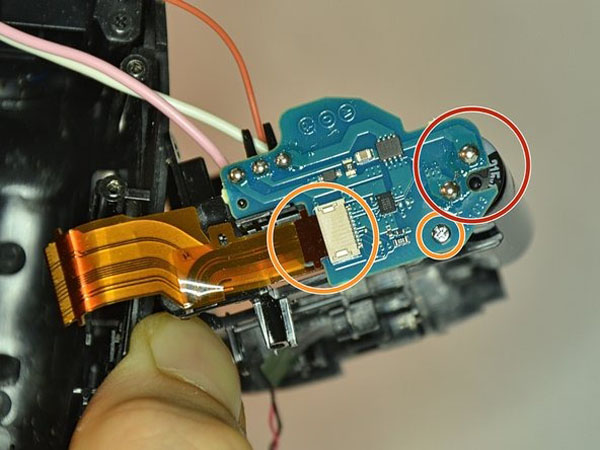

• Để tháo bảng nút, bạn phải tháo hai ốc vít này.

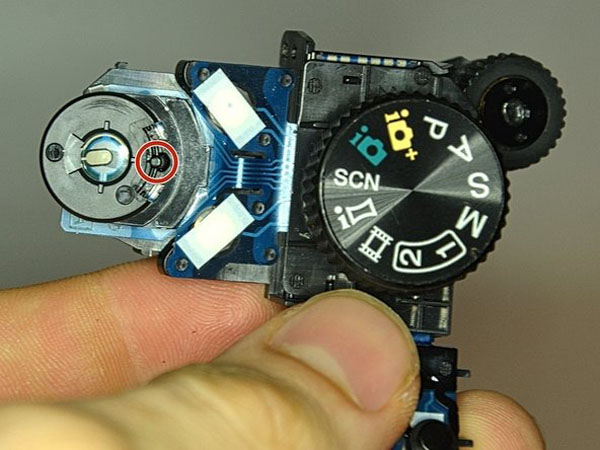

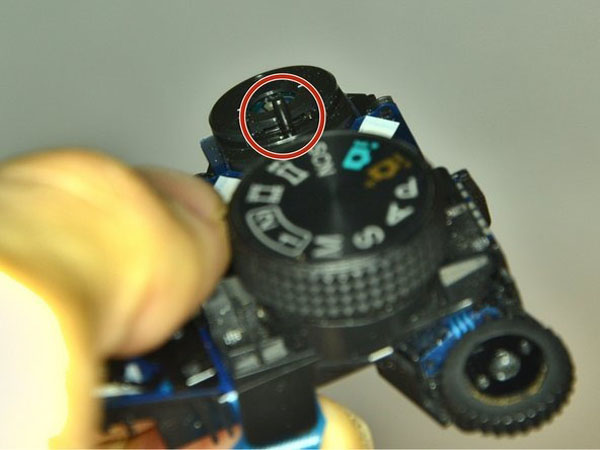

• Khi lắp lại, đảm bảo rằng ngòi cho thu phóng nằm ở vị trí chính giữa. Nếu không nó sẽ phóng to toàn bộ thời gian.

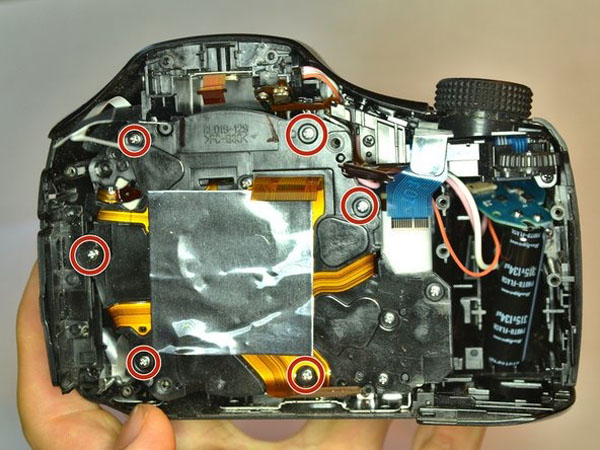

• Tháo 4 ốc vít này để tách phần quang học khỏi phần còn lại của vỏ máy
• Tháo các nút này để nới lỏng động cơ khỏi tấm ốp cảm biến

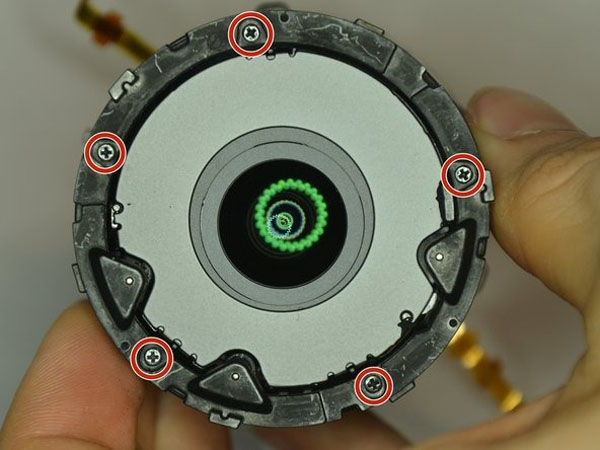

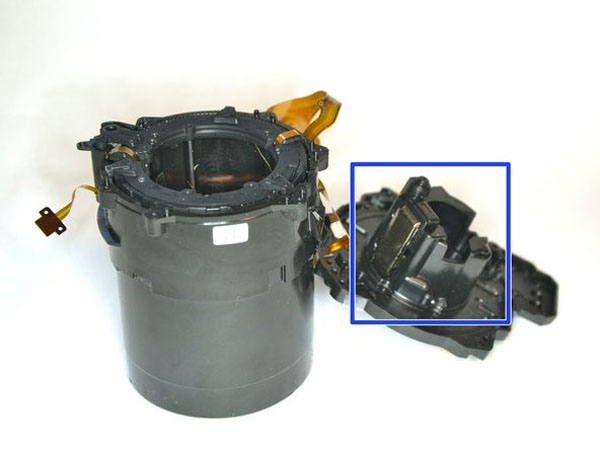

• Tháo 6 ốc vít này, sau khi bạn lấy ống kính ra khỏi thùng máy. Lưu ý rằng ba ốc vít động cơ ở vị trí trong ảnh, nhưng trước tiên phải được gỡ bỏ

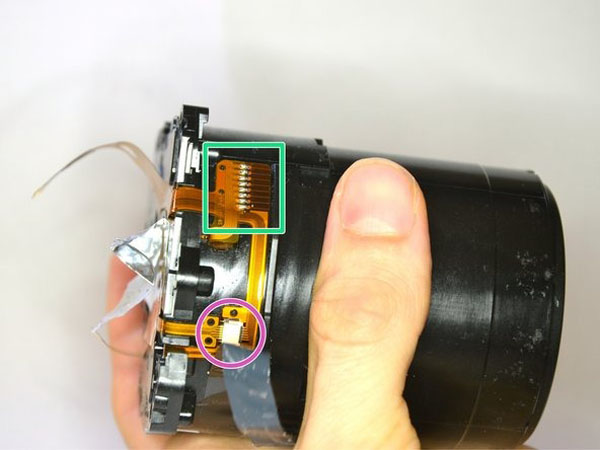

• Để có thể tách Bộ cảm biến ra khỏi phần còn lại, bạn phải hủy kết nối conenctor
• Đồng thời ngắt kết nối đầu nối này, cũng như đầu nối trên trang đối diện
• Cuối cùng, bạn có cảm biến với (có thể?) Ống kính lấy nét tự động.

!!! Nếu bạn có bụi trên hình ảnh của bạn, nó không nhất thiết phải trên cảm biến. Điều này khá khó xảy ra vì nó được bao quanh từ ống kính lấy nét tự động. Có lẽ bạn nên tìm kiếm trên phần khác của quang học trước

• Phần còn lại của quang học chứa 3 ống cũng như 3 thấu kính chuyển động

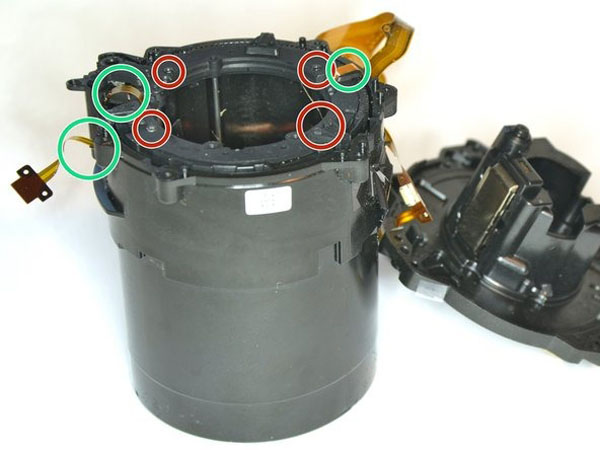

• Tháo 4 ốc vít để nới lỏng bánh xích
• Trước khi bạn có thể loại bỏ nó, bạn phải xỉa 2 dây ruy băng qua vỏ ngoài. Nó không phải là dễ dàng, bạn phải xoay chúng, nhưng nó có thể quản lý được

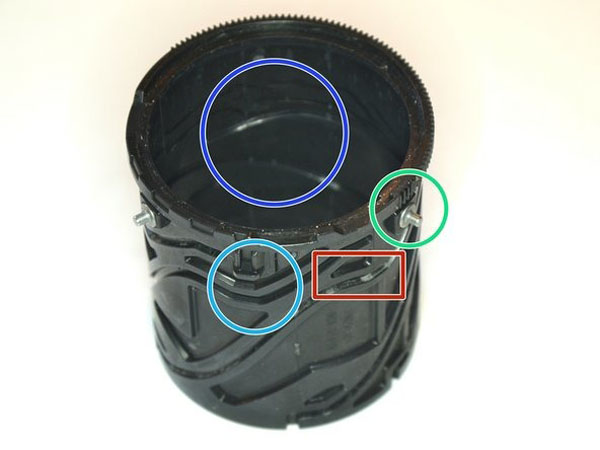

• Vỏ ngoài có một bánh răng và các rãnh cho ống bên trong.

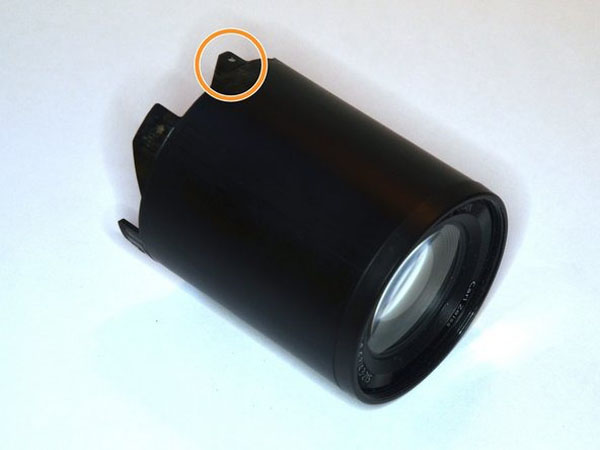

• Ống này có ống kính phía trước tích hợp và có thể nhìn thấy bên ngoài khi máy ảnh được bật và phóng to.

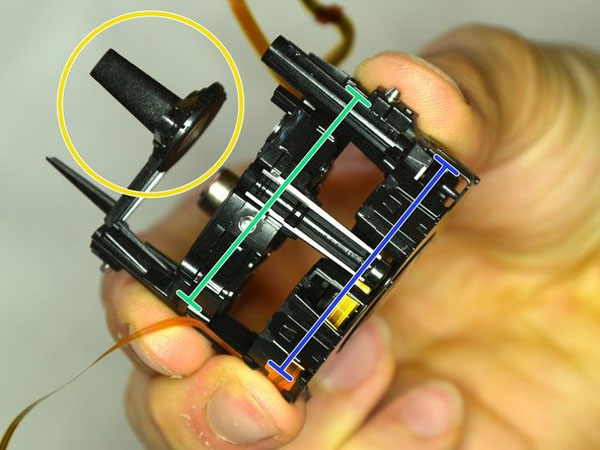

• Các ống bên trong di chuyển tất cả 4 ống kính.

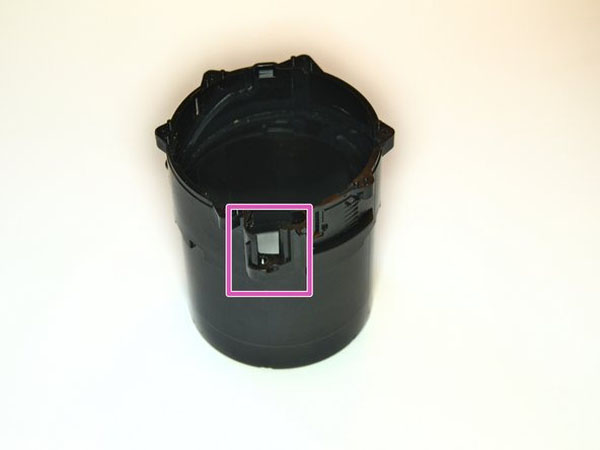

  • Rãnh này di chuyển ống với ống kính phía trước.
  • Ba rãnh bên trong di chuyển ổn định hình ảnh, màn trập và một ống kính bổ sung.
  • Nip này tương tác với các rãnh trong ống bên ngoài.

!!! Đây là bụi bẩn đã ngăn mục tiêu di chuyển ra ngoài. Nó không nhiều. Vì vậy, hãy cẩn thận và giữ cho bạn sạch sẽ. Tôi đã không thể loại bỏ nó hoàn toàn trong máy ảnh của mình, nhưng nó hiện đang hoạt động với một số trợ giúp.

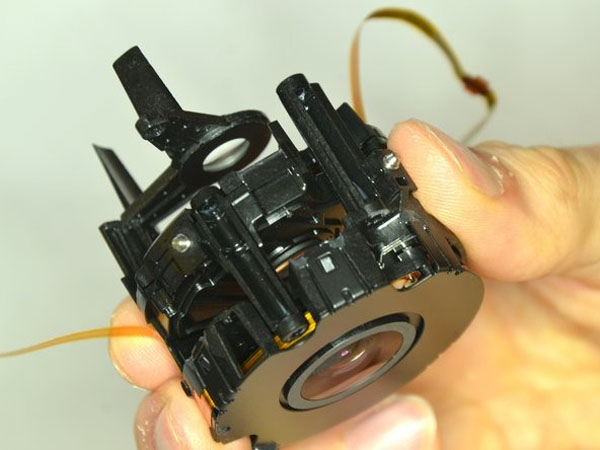

• Tháo tất cả 5 ốc vít để tháo giá đỡ thanh. Sau đó, bạn có thể tách cả ba nhóm quang học.
• Đây là một ống kính chuyển động không có mục đích nào khác
• Đây là mô-đun màn trập và khẩu độ. Nó cũng tích hợp một số ống kính.
• Đây là bộ ổn định hình ảnh, chứa hai cuộn dây và nam châm.

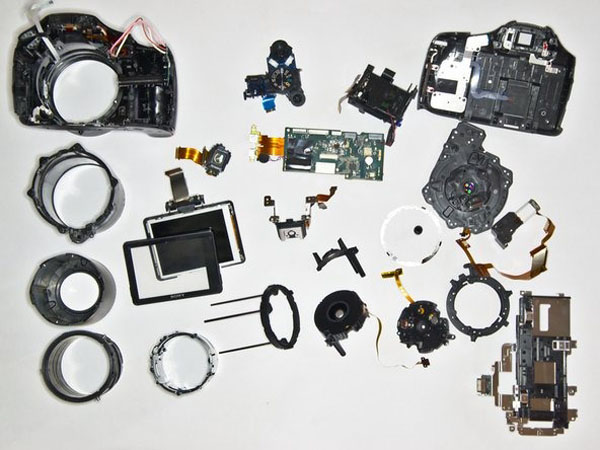

• Đây là tất cả các phần tháo rời. Không phải tất cả mọi thứ được loại bỏ khỏi vụ án và tháo rời hoàn toàn
