Rockford Fosgate P300-12 – Hướng dẫn tháo lắp

Bước 1: Rockford Fosgate P300-12 - Hướng dẫn tháo lắp

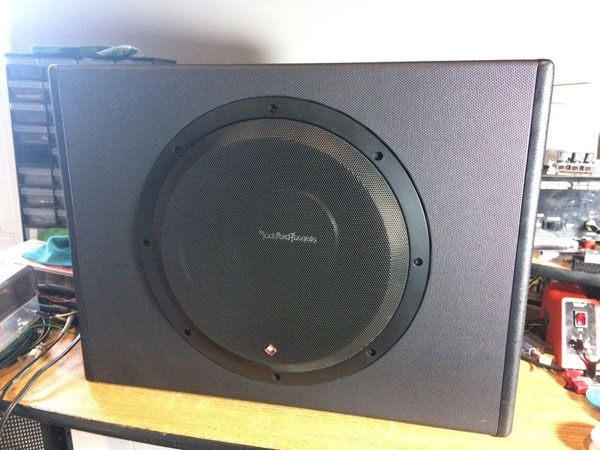

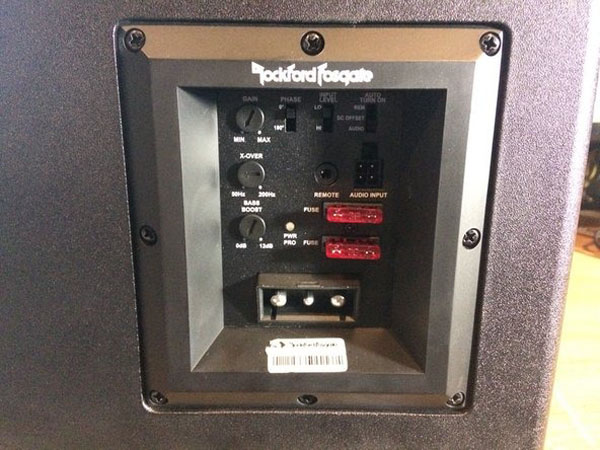

• Khung cảnh phía trước

Bước 2:

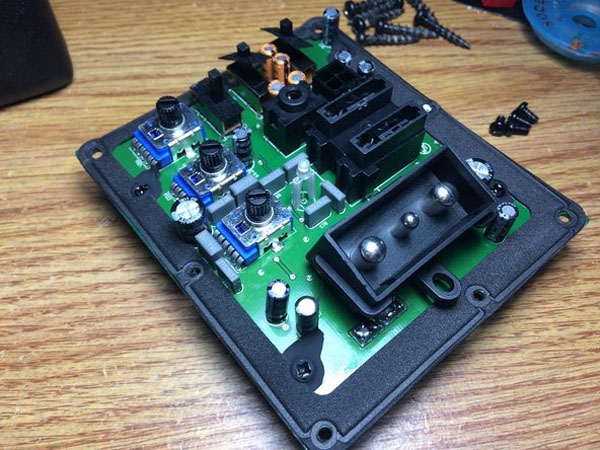

• Tháo 8 ốc vít gỗ thô và nhẹ nhàng đẩy tấm ra

Bước 3:

• Cẩn thận tháo 3 núm và 1 ốc vít giữa 2 cầu chì 10A. sau đó mặt nhựa sẽ bật ra

Bước 4:

• Crossover / đạt được
• Cung cấp năng lượng và đầu ra của FET
• Biến áp cung cấp điện
• Bộ lọc đầu ra

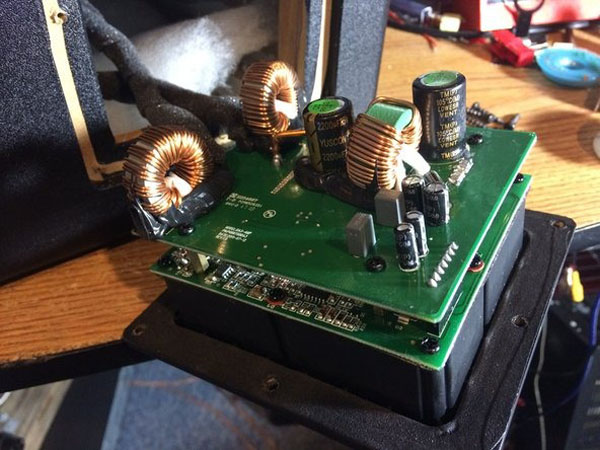

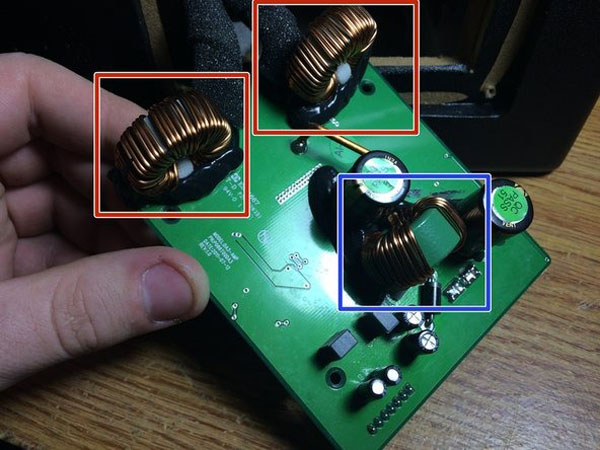

• Hai bảng được giữ với nhau bằng 4 ốc vít trên các cạnh của PCB, nhẹ nhàng kéo chúng ra, chúng sẽ chỉ được giữ với nhau bằng các tiêu đề pin. Tại đây bạn có thể thấy 2 bộ lọc đầu ra và biến áp cấp nguồn

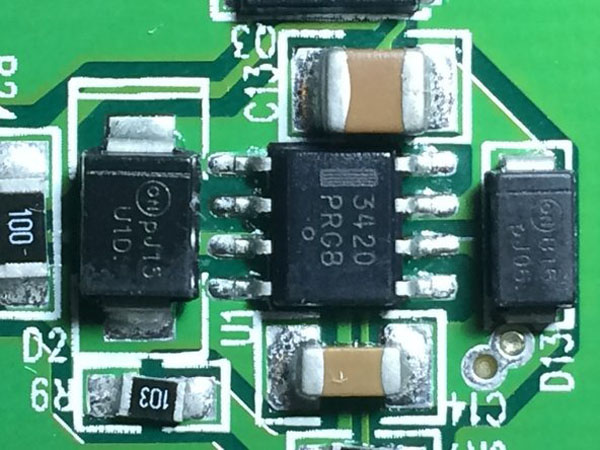

• Bảng với các tiêu đề pin FEMALE là bảng trước với các phích cắm trên đó. mạng chéo bao gồm JRC 4850

Bước 5:

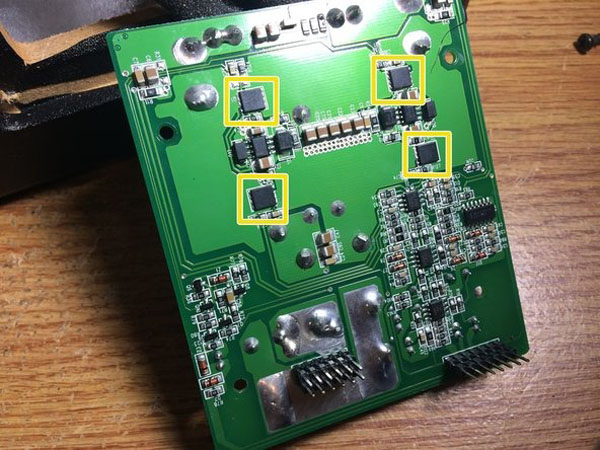

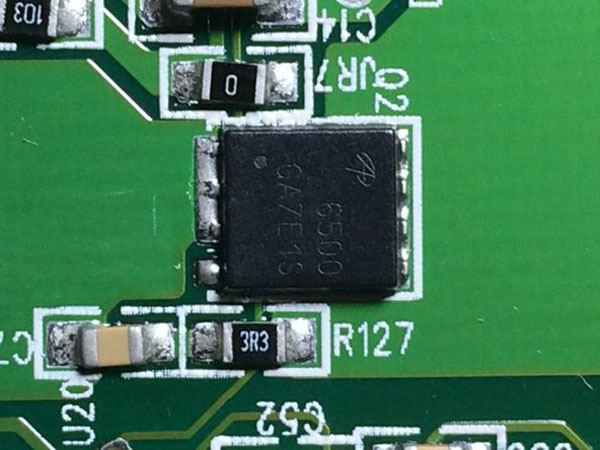

• Có 4 trong số các FET “GA7E1S” này mà tôi không thể tìm thấy bất kỳ thông tin nào trên đó.tôi sẽ giả sử bằng cách nhìn vào các bảng rằng 2 là nguồn cung cấp và 2 còn lại là đầu ra
• Không có tản nhiệt ở bất cứ đâu trong đơn vị này mà tôi thấy tuyệt vời. nhưng FETS rất có thể sử dụng các mặt phẳng đồng lớn trên bảng làm tản nhiệt

Bước 6:

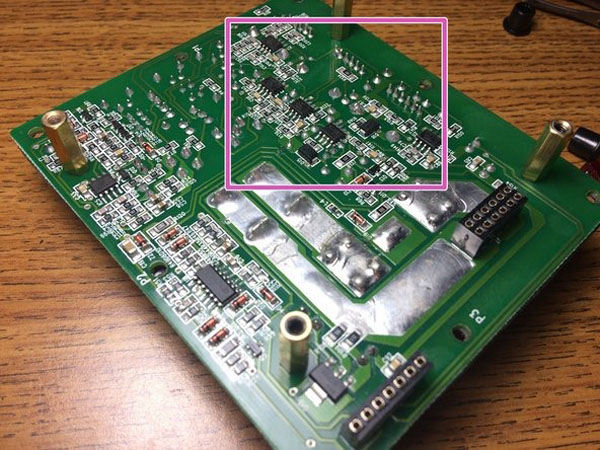

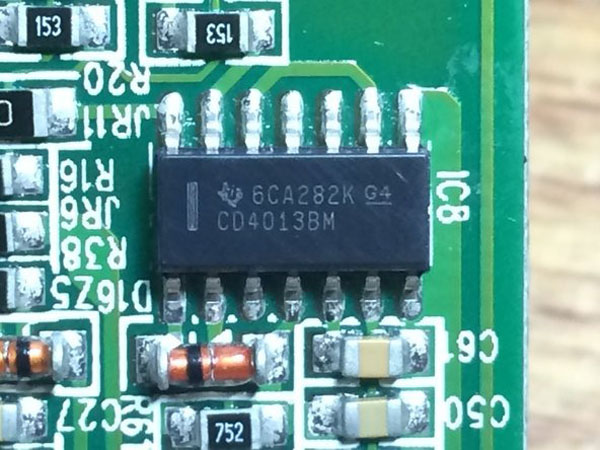

• Thêm logic đậu thạch xung quanh bảng

Bước 7:

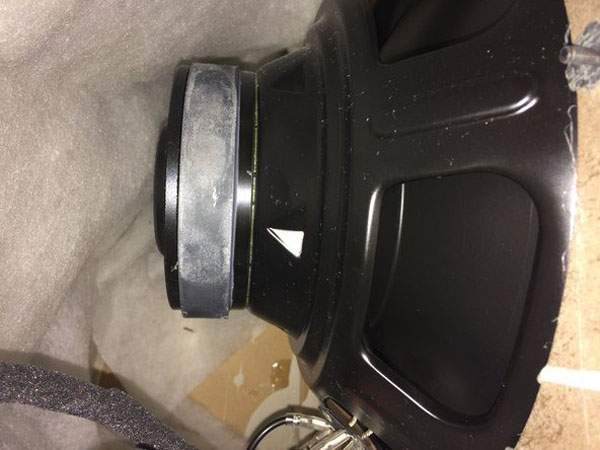

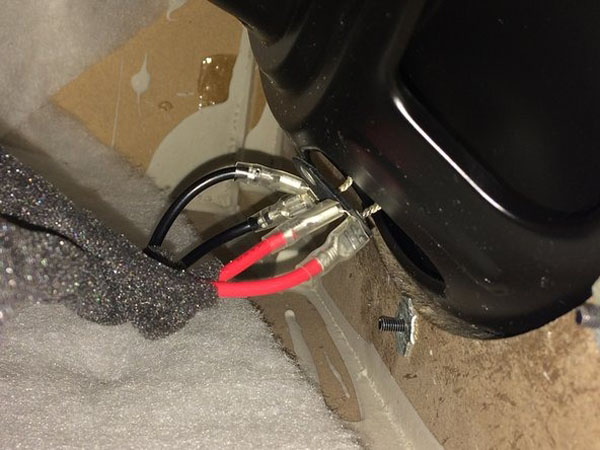

• Trình điều khiển 12 “tùy chỉnh. Nó dường như là trình điều khiển DVC, nhưng nó chỉ là một SVC với 2 cặp khách hàng tiềm năng đi đến nó
