Tất cả chúng ta chỉ là những đứa trẻ, vì vậy khi chúng tôi phát hiện ra Nintendo đã khởi động lại NES như một trình giả lập hoài cổ, chỉ là dễ thương hơn, chúng tôi đã rất bối rối. Bên trong phiên bản làm mới năm 2016 của Hệ thống giải trí Nintendo 1985 sẽ như thế nào? Sau một chút chơi game … chúng tôi đang cố gắng tìm hiểu!

Quan tâm đến các bảng điều khiển khác và giọt nước mắt? Theo dõi chúng tôi trên Facebook , Twitter và Instagram để cập nhật tất cả mọi thứ về sửa chữa!

Sự cố này không phải là một hướng dẫn sửa chữa. Để sửa chữa NES Classic Edition của bạn, hãy sử dụng hướng dẫn sử dụng dịch vụ của chúng tôi .

Bước 1: Nintendo Classic Mini NES - Hướng dẫn tháo lắp

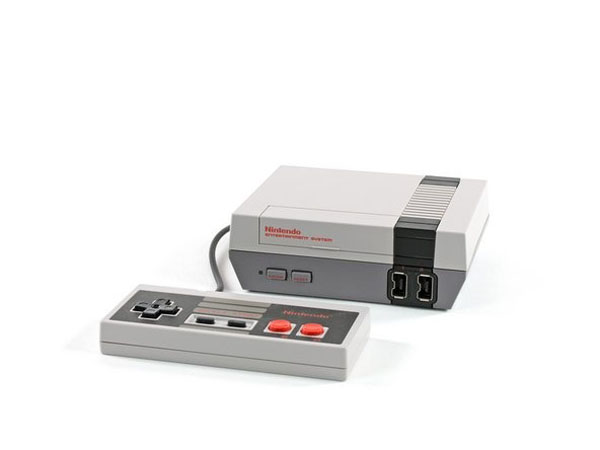

  • Hơn 30 năm sau khi phát hành giao diện điều khiển NES ban đầu , Nintendo khiến chúng ta mê mẩn với phiên bản kích thước ngộ nghĩnh của sản phẩm kinh điển này.

  • Hộp giả lập nhỏ này đi kèm với:

    • 30 trò chơi được cài đặt sẵn

    • Đầu ra HDMI

    • Cổng USB để hỗ trợ nguồn

    • Bộ điều khiển 1 trò chơi

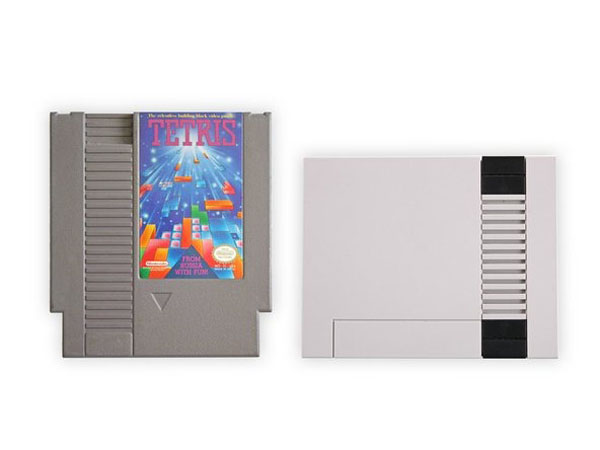

  • Để cho vui, chúng tôi đã so sánh một hộp mực cổ điển với Phiên bản Cổ điển này có kích thước tương đương nhau. Máy tính đã đi được bao xa!




Bước 2:

  • Đó là giờ chơi! Chúng tôi bỏ qua các cảnh báo về chơi game mở rộng và bắt đầu mở kho báu này lên.

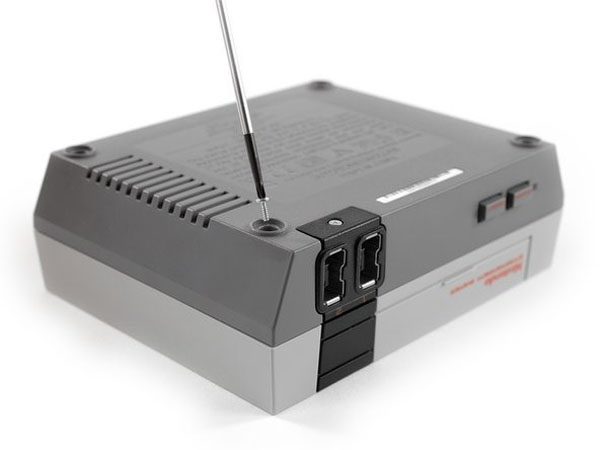

  • Chúng tôi bóc một số chân cao su và tìm ốc vít Phillips tiêu chuẩn, đơn giản.

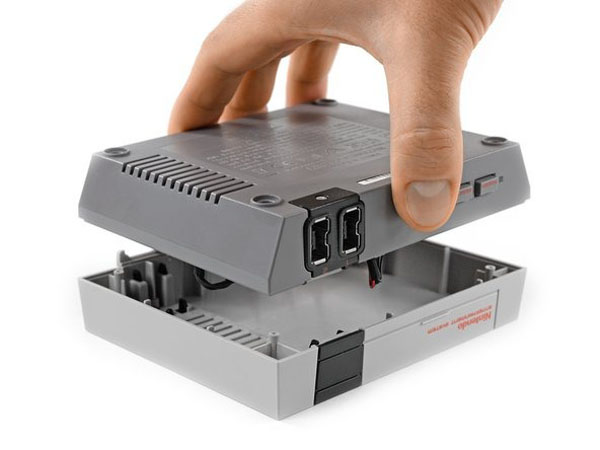

  • Nhấc hộp chữ thường ra, chúng tôi nhìn vào nắp và không thấy gì cả.

Bước 3:

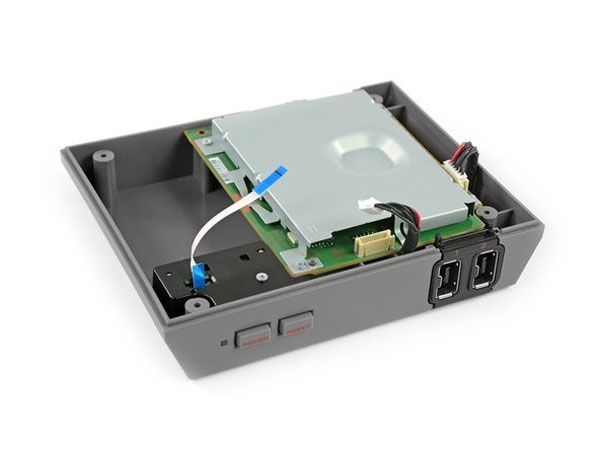

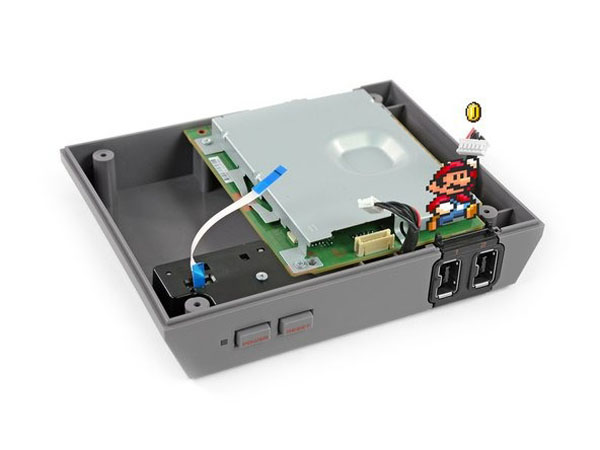

  • Hóa ra mọi thứ đều được bảo mật trong trường hợp thấp hơn và “mọi thứ” không quá nhiều.

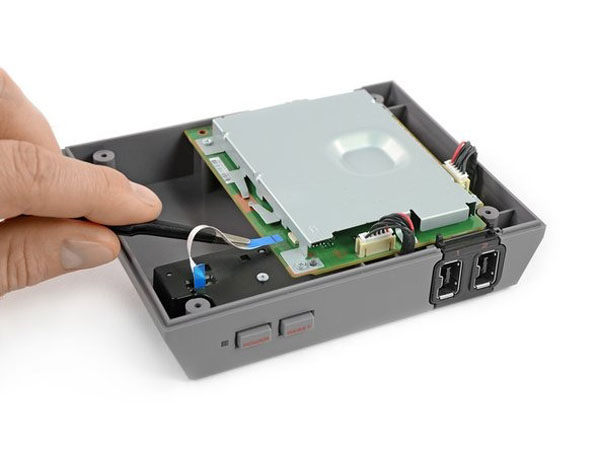

  • Chúng tôi ngay lập tức bắt đầu đấm qua dây cáp.

    • Bạn đã nghe đúng rồi, Mario có thể trông giống như anh ta đang đập đầu những khối đó, nhưng thực ra đó là nắm đấm của anh ta !

  • Tổng cộng có ba đầu nối (bảng nút, bộ điều khiển 1 và 2) sau: Hoàn thành cấp 1!

Bước 4:

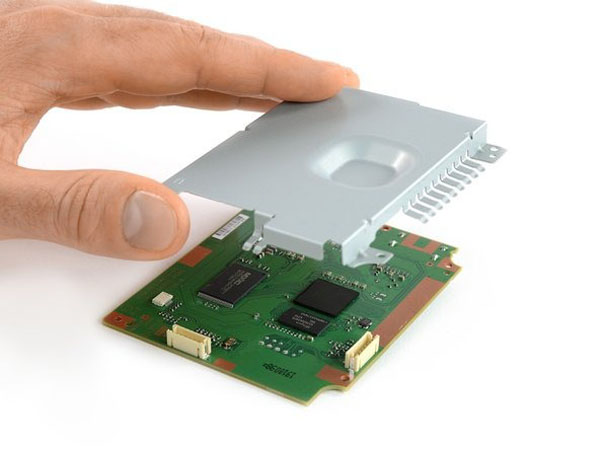

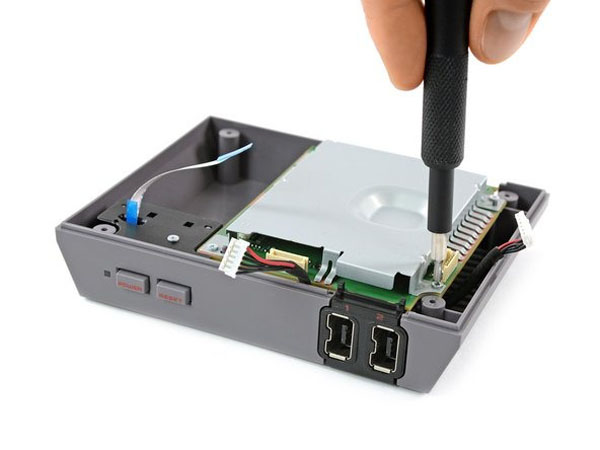

  • Các bo mạch chủ được bảo vệ dưới một lá chắn kim loại đẹp, có khả năng tản nhiệt và có thể hỗ trợ cấu trúc.

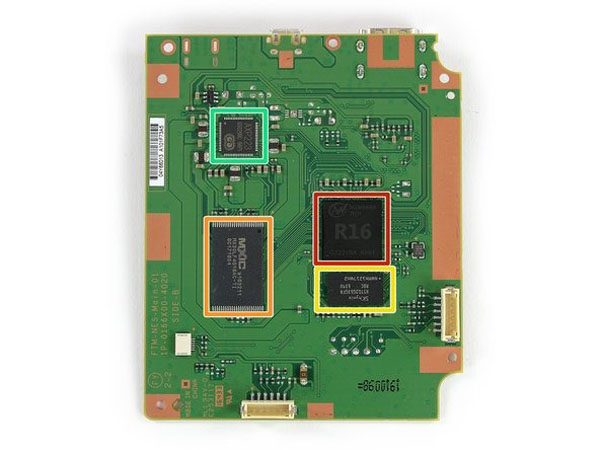

  • Được che chắn, chúng ta thấy những cánh đồng hùng vĩ của … chờ đợi chúng trông giống như những con chip mà chúng ta đã thấy trước đây.

    • Bộ vi xử lý Cortex A7 lõi ​​tứ Allwinner R16 với một chiếc Mali-400MP2

    • 512 MB bộ nhớ Flash NAND Macronix MX30LF4G18AC-TI (trái ngược với bộ nhớ mang nhãn hiệu Spansion được tìm thấy trong SNES)

    • 256 MB của SKhynix 2Gbit DDR3 SDRAM

    • BQLDA22

Bước 5:

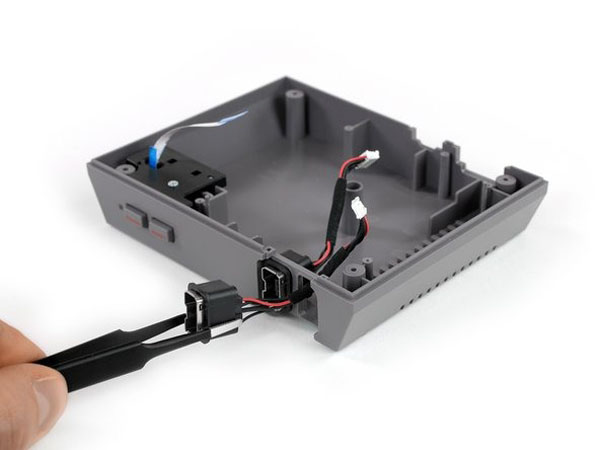

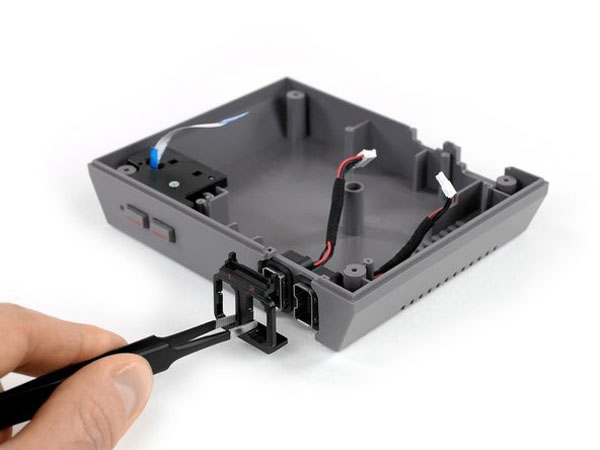

  • Mặc dù bảng điều khiển chỉ đi kèm với một bộ điều khiển, bạn đã có sẵn tùy chọn Player 2 cổ điển. Ít nhất là cho đến khi chúng tôi loại bỏ các cổng này!

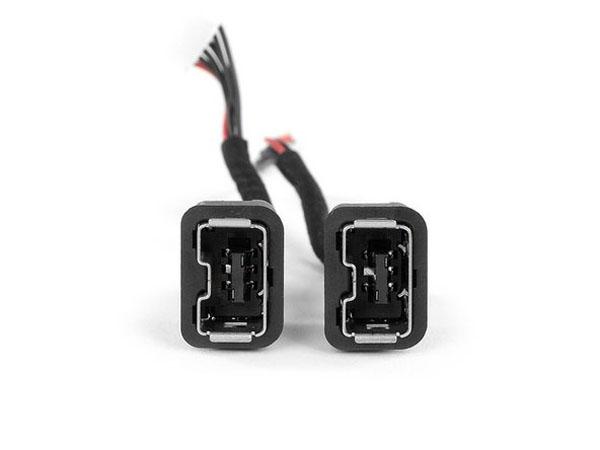

  • Các cổng giống như cổng trên Wii Remote. Vì vậy, bạn có thể kết nối Bộ điều khiển Wii Classic của mình với NES Classic.

    • Như bạn có thể đoán, các cổng này được cập nhật từ các cổng điều khiển của các đơn vịNES và Famicom ban đầu .

  • Chúng tôi biết bản sửa lỗi “thổi vào nó” không phải lúc nào cũng hoạt động, vì vậy chúng tôi rất vui khi thấy tính mô đun ở đây. Thật không may, cả cổng USB và HDMI đều được hàn vào bo mạch chủ.

Bước 6:

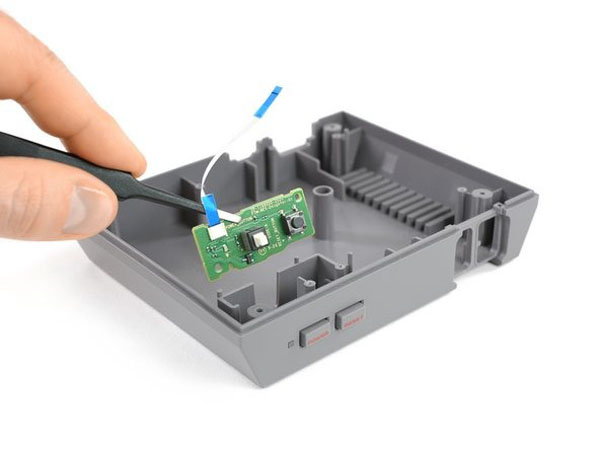

  • Đếm ngược cuối cùng đưa chúng ta đến: lắp ráp nút!

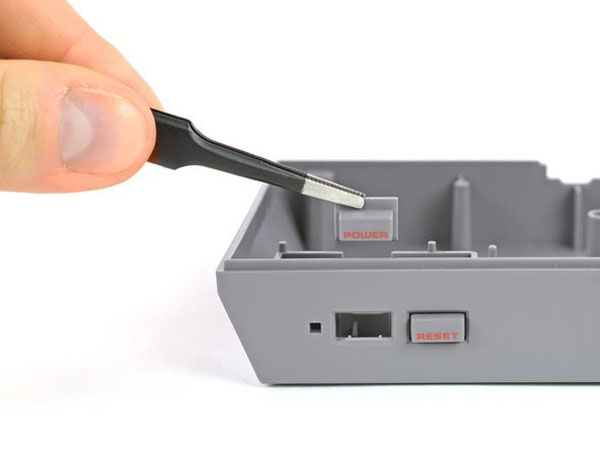

  • Bảng con gái tự xưng này có nút nguồn và đặt lại (được dán nhãn độc đáo), cũng như đèn LED trạng thái.

  • Thiếu đáng chú ý từ bảng điều khiển này là cổng mở rộng được tìm thấy trong mô hình ban đầu.Vì nó không bao giờ được sử dụng trong phiên bản tiêu dùng ban đầu, có lẽ an toàn để nói rằng chúng tôi không bỏ lỡ nhiều .

Bước 7:

  • Và bây giờ cho mức thưởng: điều khiển xé nát!

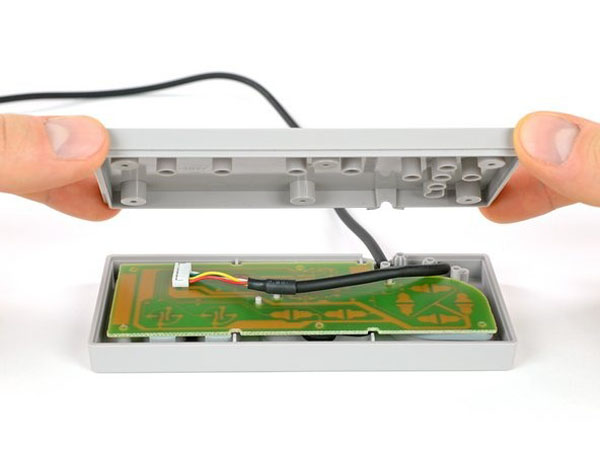

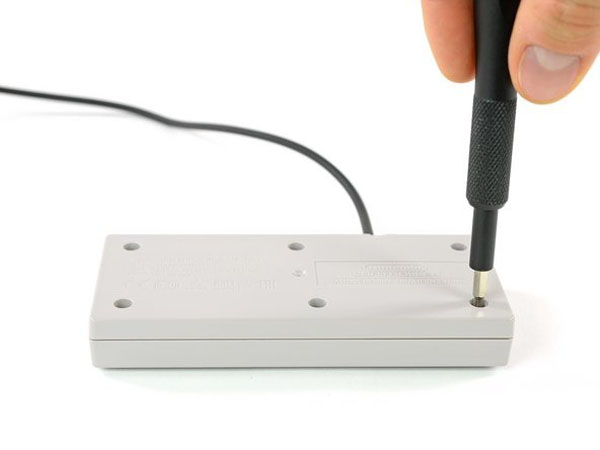

  • Các ốc vít trên bộ điều khiển này có thể dễ dàng nhìn thấy, không có phích cắm cao su ở đây. Bên trong chúng tôi tìm thấy: một bảng trần với một kết nối duy nhất.

    • Cáp được luồn bên trong độc đáo để cho phép một số chùng, để giảm căng thẳng trên đầu nối.

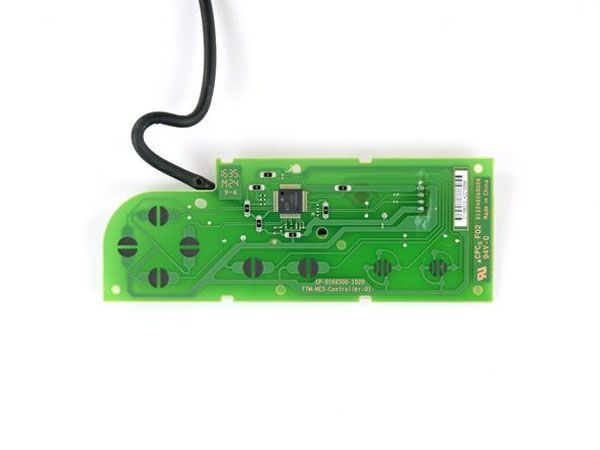

  • Mặt trước của bảng gần như trần. Một chip đơn, một số thành phần thụ động và một số miếng vá tiếp xúc cho các nút.

    • Các nút này hoạt động giống như nhiều điều khiển từ xa, khi nhấn, nút này thu hẹp khoảng cách giữa lớp sơn dẫn điện, hoàn thành một mạch điện tử khiến Mario làm điều gì đó thật tuyệt!

Bước 8:

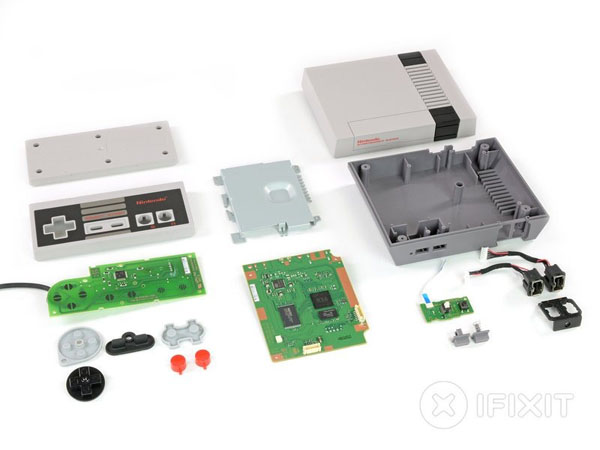

  • Đó là tất cả có! Mặc dù không có nhiều thành phần, nhưng chắc chắn có nhiều hơn 8 bit.
    • Được rồi, chúng tôi thừa nhận, đó là một trò đùa khá ngớ ngẩn.
