Phân tích này minh họa cách giải cấu trúc Tai nghe HP MR (DE). Phân tích này cũng xác định một số thành phần trong HMD và mở cho mọi chỉnh sửa hoặc đề xuất cho các thành phần không xác định.

Sự cố này không phải là một hướng dẫn sửa chữa. Để sửa chữa Phiên bản dành cho nhà phát triển tai nghe hỗn hợp HP Windows của bạn, hãy sử dụng hướng dẫn sử dụng dịch vụ của chúng tôi .

Thể hiện yêu thương tác giả ở đây nhé!

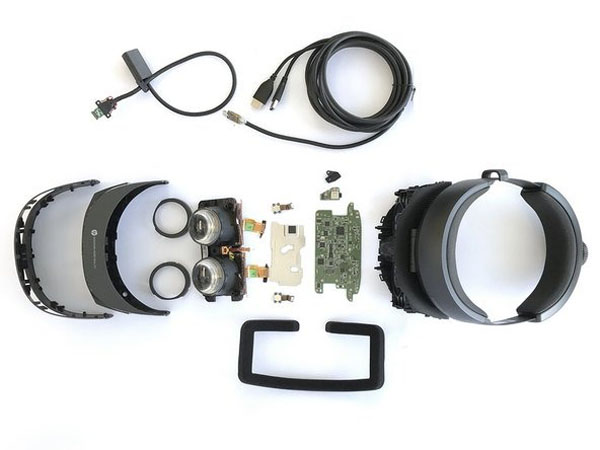

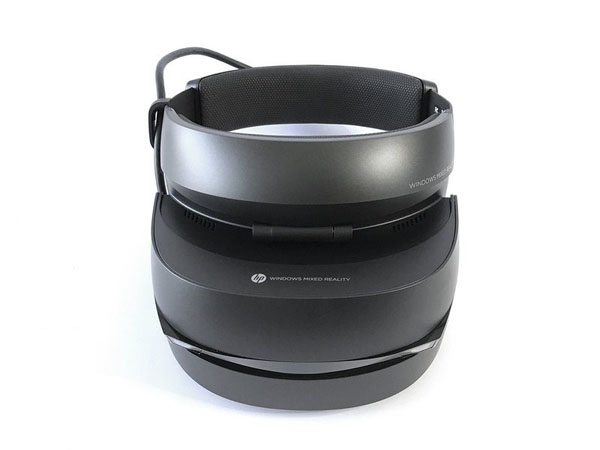

Bước 1: HP Windows MR HMD Teardown

Thông số kỹ thuật của HMD:
- Hai màn hình tinh thể lỏng độ phân giải cao ở 1440 x 1440
- 2.89 Kích thước hiển thị đường chéo (x2)
- Bản lề phía trước
- Đôi đệm đầu và núm điều chỉnh
- Tích hợp âm thanh ra và hỗ trợ micrô thông qua giắc cắm 3,5mm
- Cáp đơn có thể tháo rời 4,00m / 0,60m với HDMI 2.0 (hiển thị) và USB 3.0 (dữ liệu) để kết nối

Bước 2: Tháo vòng mắt, đệm mút và vỏ ngoài

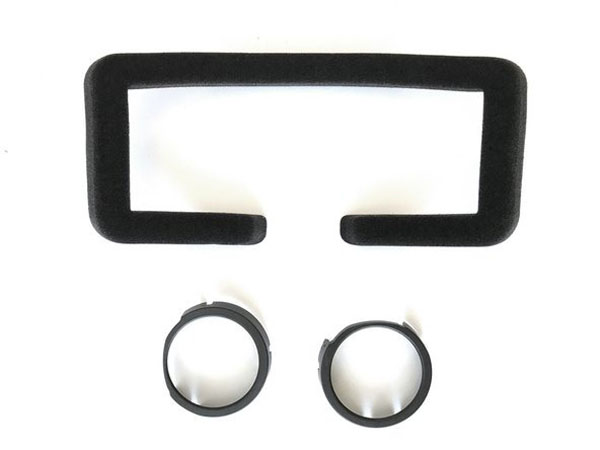

Tháo miếng bảo vệ bọt ra khỏi dải keo dán kiểu khóa dán.
Tháo hai vòng mắt bằng tuốc nơ vít đầu phẳng.
Ngoài ra với một tuốc nơ vít đầu phẳng, cẩn thận tách vỏ nhựa bên ngoài từ HMD

Bước 3: Tháo nhựa nội thất và ốc vít

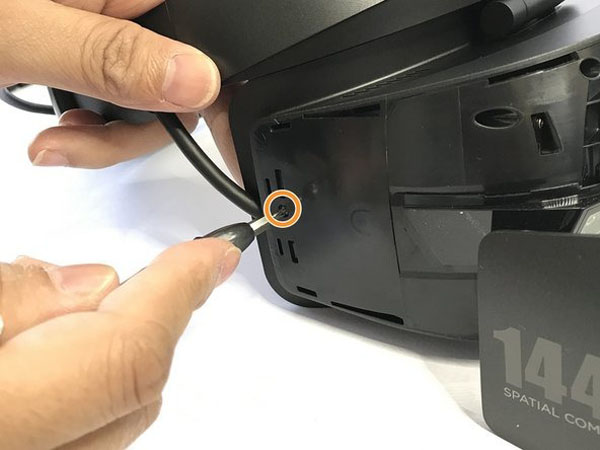

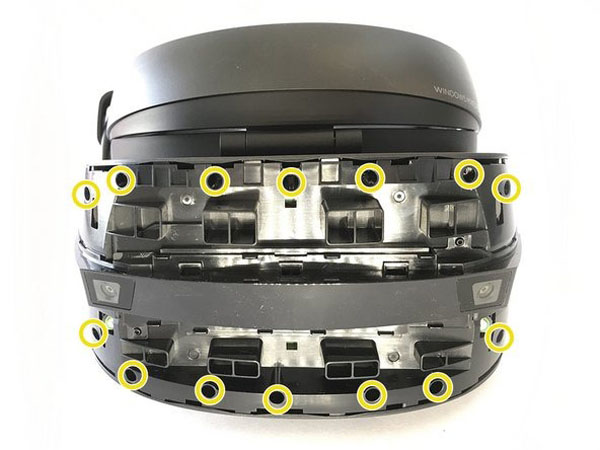

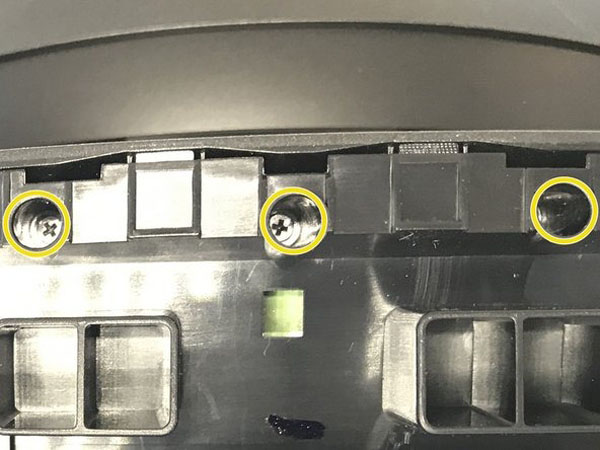

Để loại bỏ lớp nhựa bảo vệ tiếp theo, bạn sẽ cần tháo 16 ốc vít
- 1 mỗi bên
- và 14 ở mặt trước

Bước 4: Tháo dây đeo đầu, vỏ nhựa và kẹp cáp

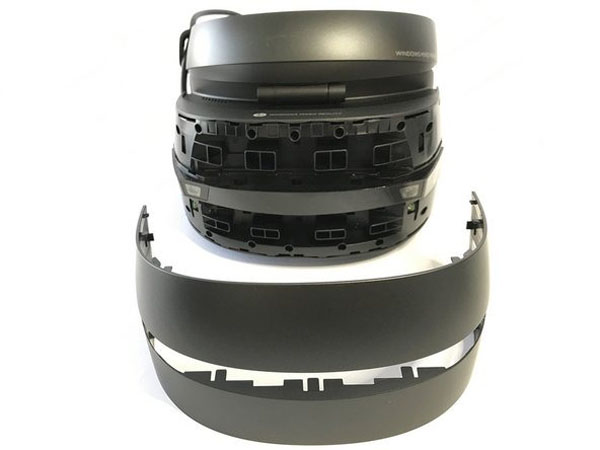

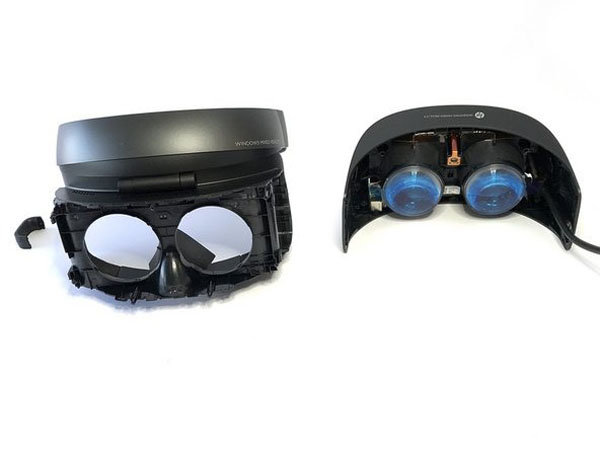

Bây giờ các ốc vít được gỡ bỏ, lớp nhựa tiếp theo có thể được gỡ bỏ.

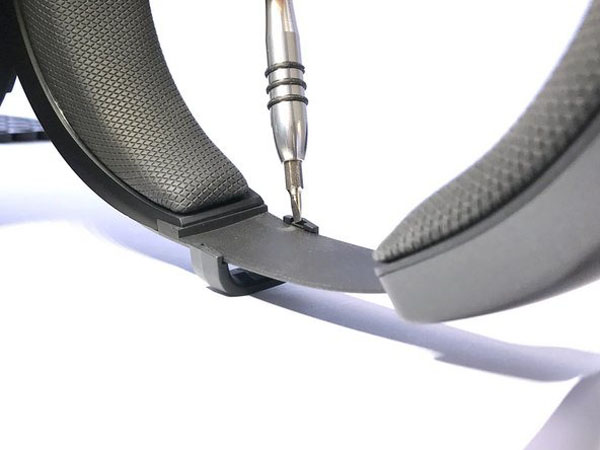

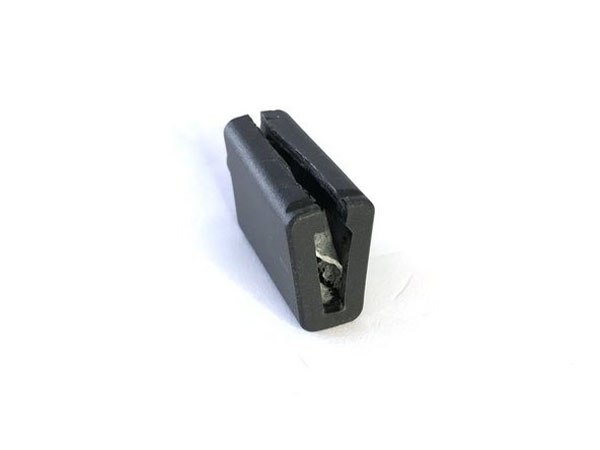

Cáp vẫn sẽ được kết nối với dây đeo đầu có thể điều chỉnh. Điều này có thể được gỡ bỏ dễ dàng bằng cách tỉa nó bằng tuốc nơ vít

Bước 5: Tháo giắc cắm tai nghe 3,5 mm

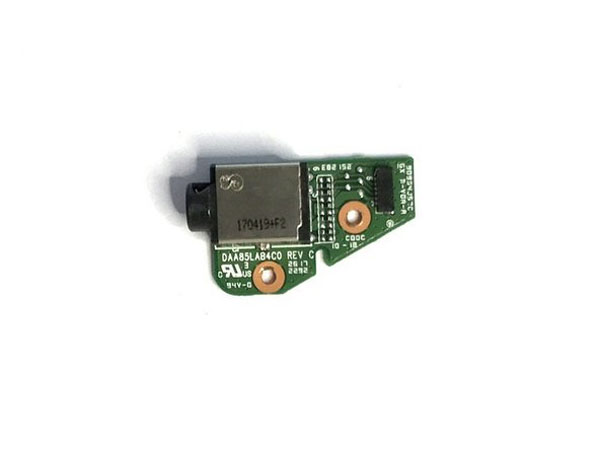

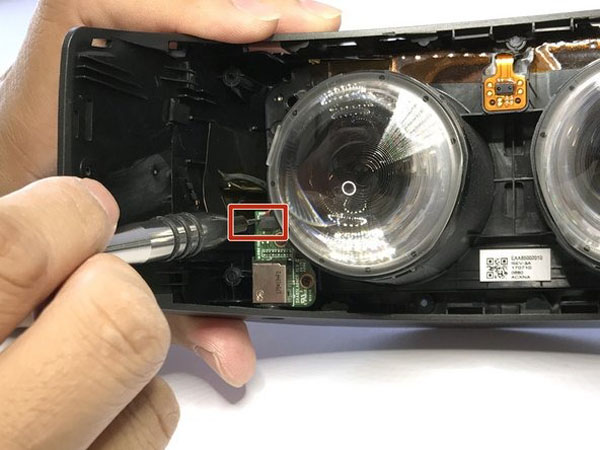

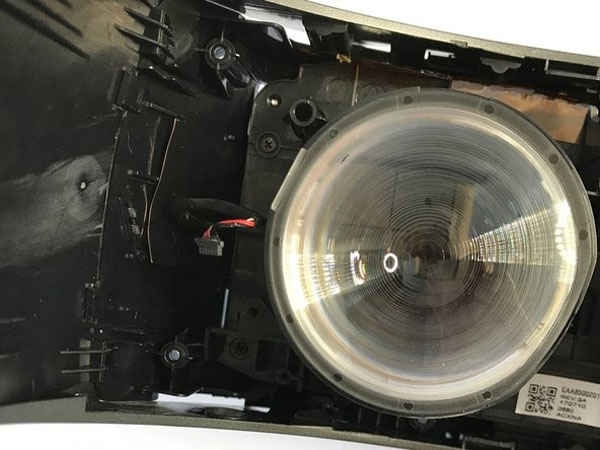

Ở góc dưới bên trái của HMD, bạn sẽ tìm thấy giắc âm thanh và bảng được gắn vào nó.
Với một tuốc nơ vít đầu phẳng, nhẹ nhàng kéo đầu nối ra khỏi bảng giắc cắm tai nghe. Một khi bảng đã bị ngắt kết nối, nó sẽ rơi ra ngay.

Bước 6: Tách các ống kính khỏi PCB

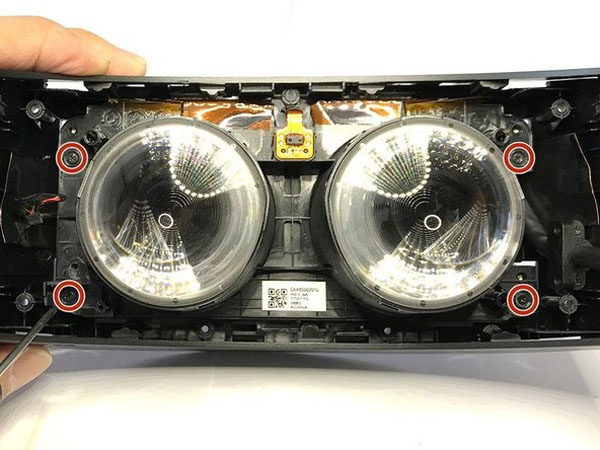

Hủy bỏ bốn ốc vít. Vít dưới cùng bên trái sẽ phát hành hỗ trợ bảng âm thanh.

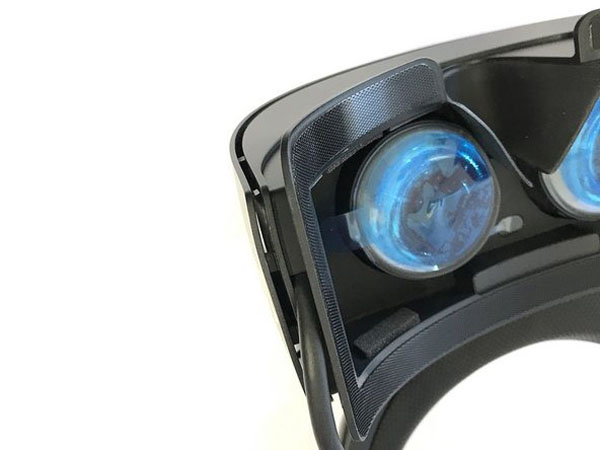

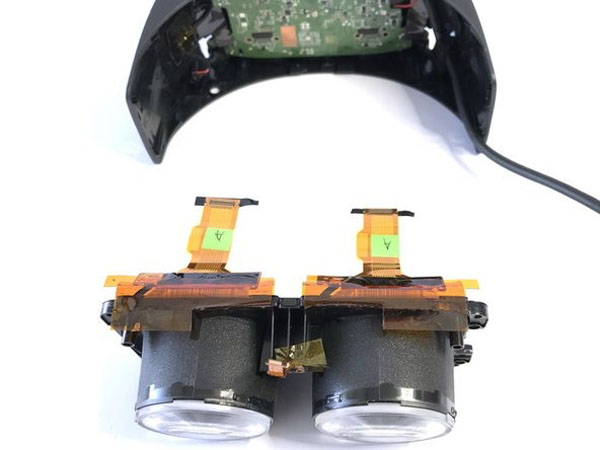

Lột lại các ống kính ở góc 45 ° từ dưới lên.

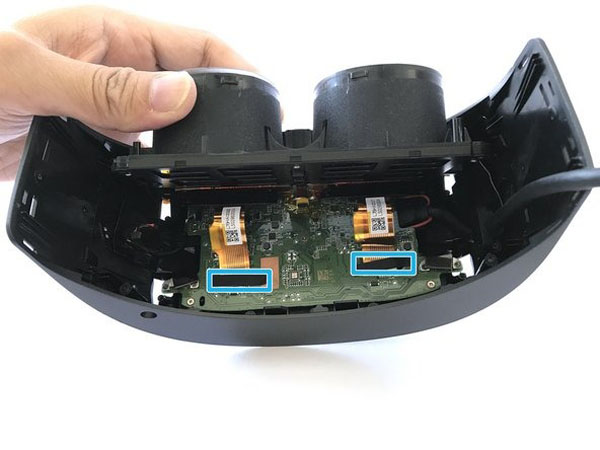

Sau đó, bạn sẽ thấy hai dải màu vàng được giữ bằng băng bảo vệ màu đen. Bóc lại băng bằng nhíp.

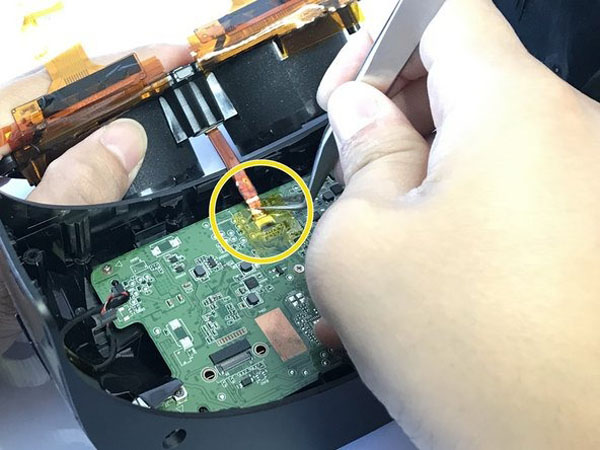

Ngoài ra với nhíp, hãy tháo băng màu vàng qua kết nối giữa PCB và ống kính.
Các ống kính dường như là fresnel ở bên trong nhưng mịn ở bên ngoài.

Bước 7: Tháo băng kim loại

Với các ống kính bị loại bỏ, bạn có thể bắt đầu tách PCB khỏi những gì còn lại của HMD.
!!! SỬ DỤNG TWEEZERS để bóc lại hai miếng băng kim loại trên PCB (băng này là SHARP – không sử dụng tay của bạn).

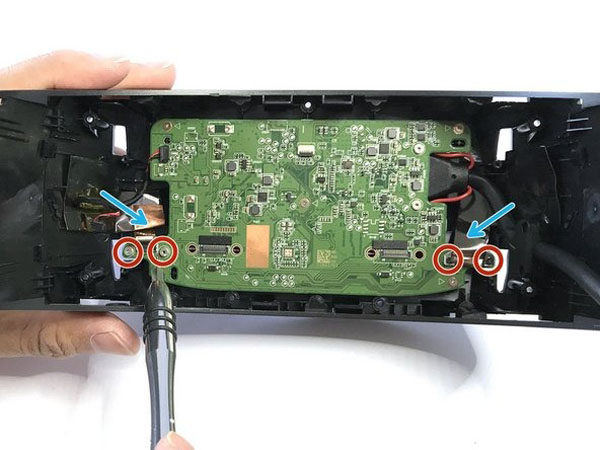

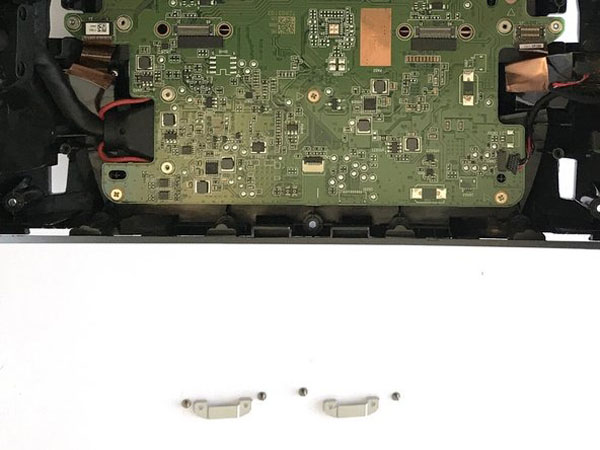

Tháo bốn ốc vít để tháo hai kẹp kim loại ở mỗi bên của PCB.

Bước 8:

Sau khi loại bỏ PCB, bạn có thể thấy khoang cảm biến camera phía trước.

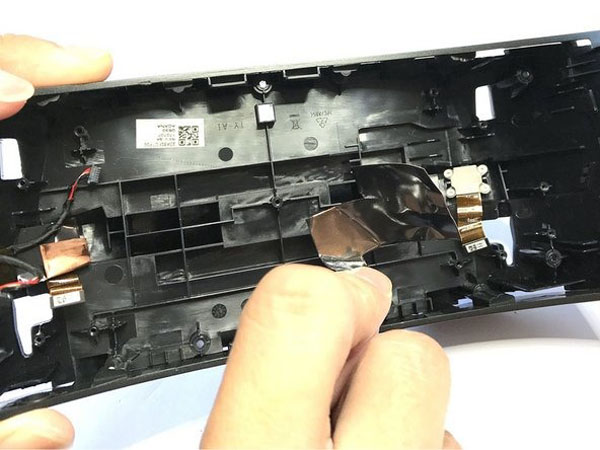

!!! Bóc băng đồng ở cả hai bên trước bước tiếp theo. (Khuyến nghị của SHARP EDGES -TWEEZERS).

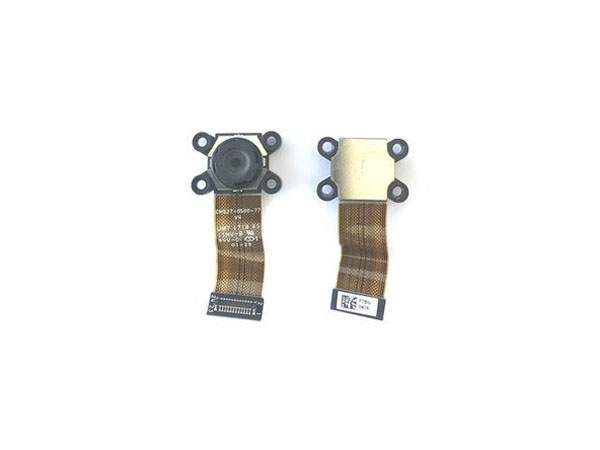

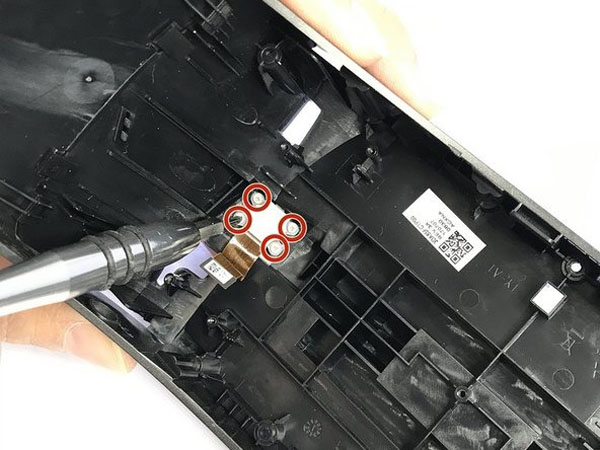

Hủy bỏ 4 ốc vít để tháo rời cảm biến camera phía trước ở mỗi bên.
Máy ảnh không dễ nhận dạng, tuy nhiên, chúng trông giống hệt với máy ảnh mà chúng tôi tìm thấy trong phần giới thiệu Acer MR HMD của chúng tôi. Cũng có số phần tương tự với camera phía sau Microsoft Surface 3.

Bước 9: Tách kim loại và cáp khỏi PCB

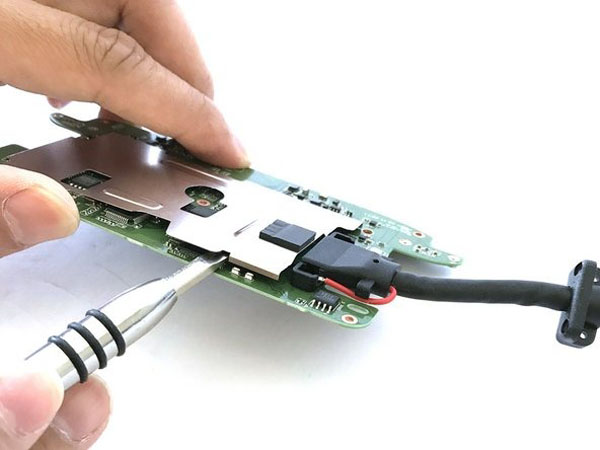

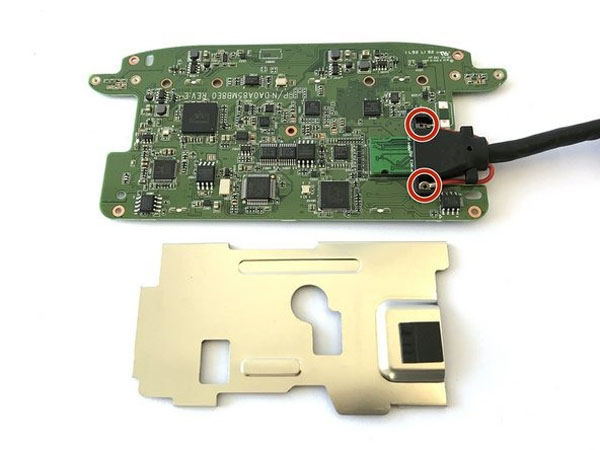

Vỏ kim loại để PCB có thể dễ dàng tách rời bằng tuốc nơ vít đầu phẳng.
Sau khi làm điều này, hai ốc vít kết nối cáp với PCB được tiết lộ.
Tháo hai ốc vít, sau đó bật đầu nối thẳng lên, không ở một góc.

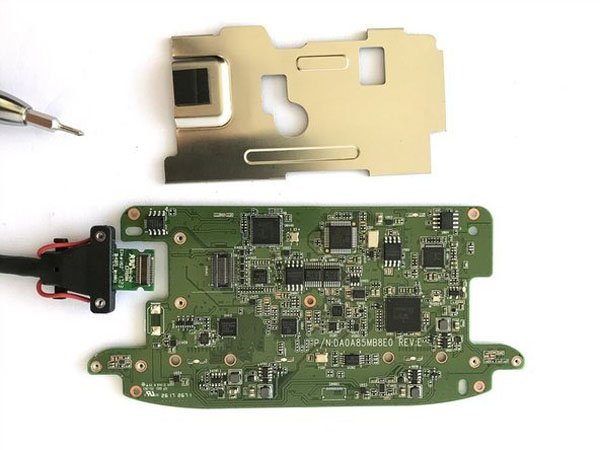

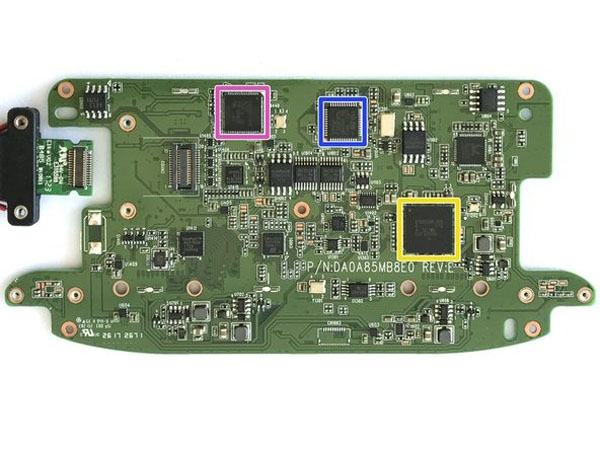

Bước 10: PCB và các thành phần

Bộ điều khiển cầu USB siêu tốc CypressCYUSB3064-BZXC
Trung tâm USB 3.0 Cypress CYUSB3304-68LTXIHX3
STMicroelectronics mật độ trung bìnhSTM32F103C8 vi điều khiển dòng hiệu suất.

Bước 11: Cáp

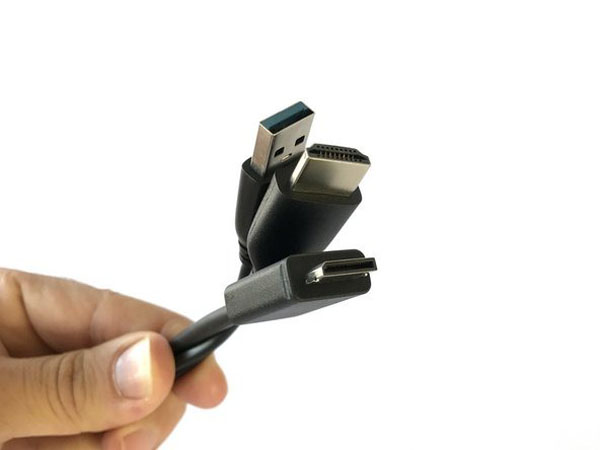

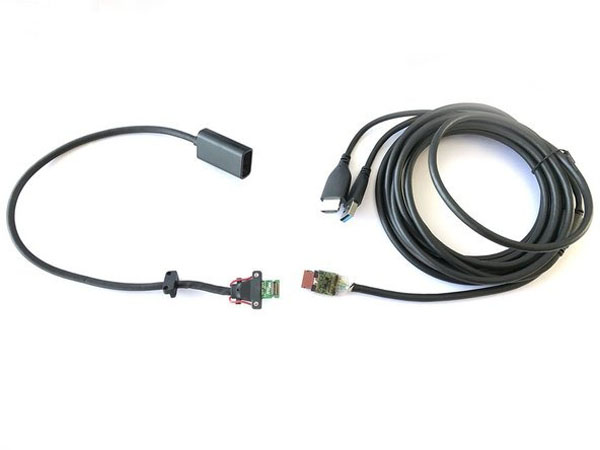

Cáp chính là USB và HDMI đến một đầu nối độc quyền.

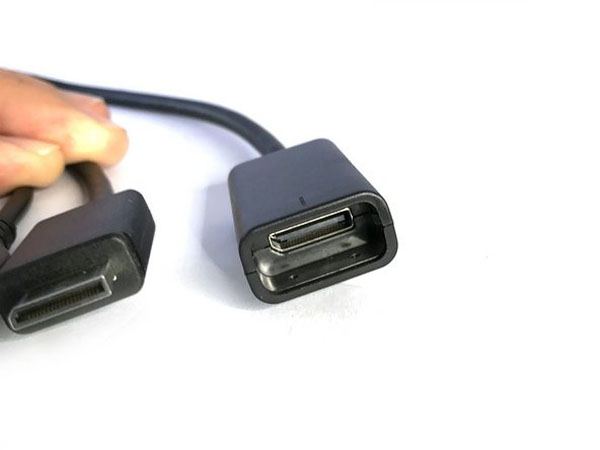

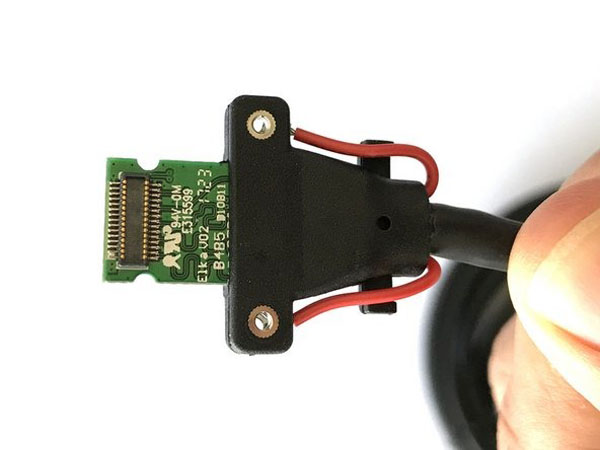

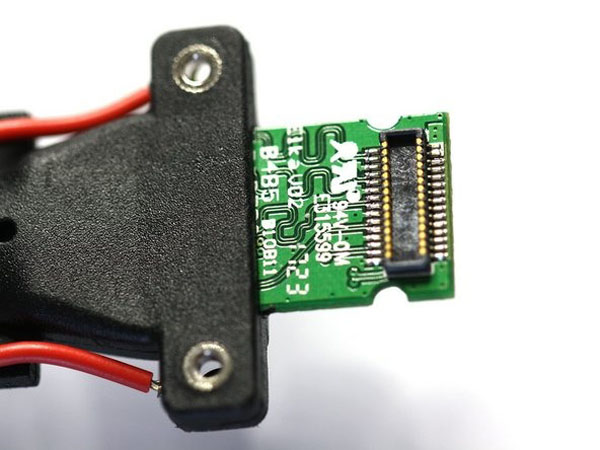

Thay vì cắm trực tiếp vào HMD, đầu nối độc quyền cắm vào ổ cắm được gắn vào đầu nối nhúng (hiển thị trên PCB trong các bước chín và mười).

Bước 12: Mô-đun cáp hoạt động

Sau khi tìm thấy một mô-đun cáp hoạt động trong tai nghe Acer, chúng tôi tò mò về lý do tại sao tai nghe HP không có chip trên cáp của họ. Vì vậy, chúng tôi đã mở đầu nối độc quyền trên cáp (Không làm điều này. Bạn sẽ không thể dễ dàng đặt nó lại với nhau )

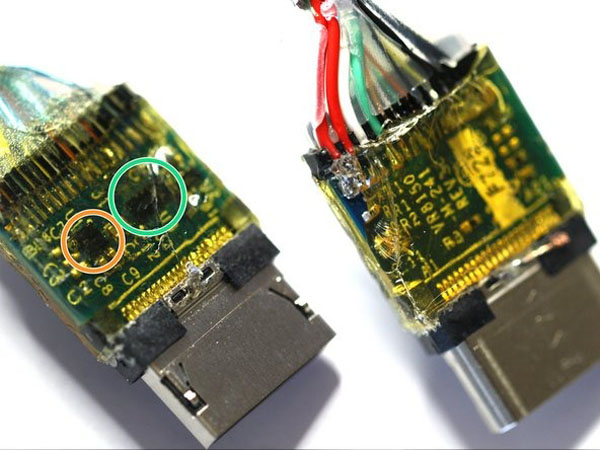

Dưới lớp vỏ nhựa, chúng tôi đã tìm thấy một mô-đun cáp Spectra7 tương tự như của Acer Windows HMD
- Spectra7 VR8050 USB 3.0 Cable Equalizer
- Spectra7 HT8181 HDMI 2.0 Cáp Equalizer
