Seagate Backup Plus Hub – Hướng dẫn tháo lắp

Độ khó

Trung bình

Số bước

Thời gian

???

Chia sẻ

Trong hướng dẫn này, tôi sẽ chỉ cho bạn cách tháo rời Seagate Backup Plus Hub đến điểm mà bạn có thể tháo ổ cứng bên trong. Cần lưu ý rằng vỏ ổ cứng gắn ngoài này không thể tách rời khỏi điểm đó mà không phá vỡ một số lượng lớn các vỏ trên vỏ, đó là lý do tại sao đây là một sự cố và không phải là hướng dẫn sửa chữa.

Sự cố này không phải là một hướng dẫn sửa chữa. Để sửa chữa Seagate Backup Plus Hub, hãy sử dụng hướng dẫn sử dụng dịch vụ của chúng tôi .

Thể hiện yêu thương tác giả ở đây nhé!

Bước 1: Tổng quan

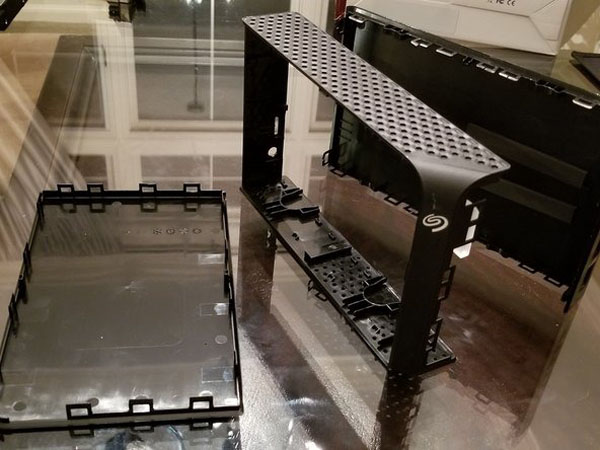

Ở trên, bạn sẽ tìm thấy một hình ảnh của vỏ được tháo rời hoàn toàn ở bên ngoài vịnh, (bảng bên trong không được hiển thị). Toàn bộ trường hợp được tổ chức cùng với snaps. Những cái này đặc biệt khó chịu và tôi thấy tôi chỉ có thể ngăn một vài người phá vỡ khi mở vỏ máy ngay cả khi sử dụng các gutar picks từ bộ công cụ công nghệ ifixit pro

Bước 2: Phần nào cần loại bỏ

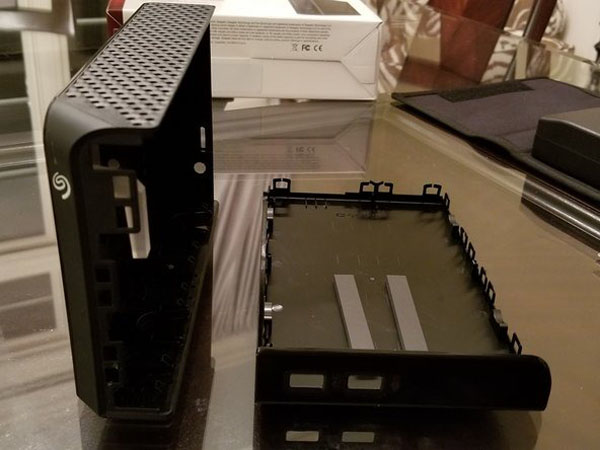

Tấm vỏ phía sau là tấm duy nhất cần tháo ra, bên trên là hình ảnh của vỏ khi chỉ tháo tấm phía sau.

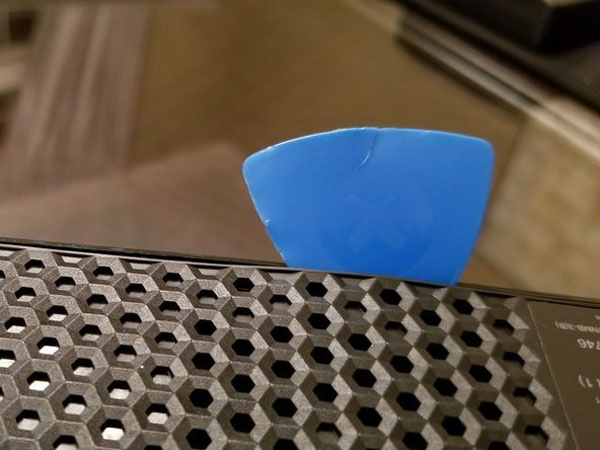

Bước 3: Phá vỡ các snaps ở phía dưới

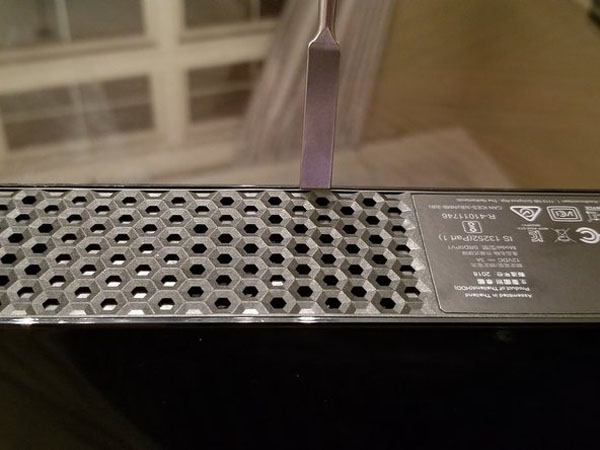

Đầu tiên, nhấn nút chọn giữa vỏ ở khu vực bên phải dưới cùng của nhãn (xem hình). Sau đó nhấn spudger kim loại vào vết nứt mở rộng bên cạnh chọn. Bạn có thể loại bỏ lựa chọn, nhưng nếu spudger trượt ra khỏi vết nứt, bạn sẽ cần phải sử dụng nó để đưa spudger trở lại.

Bước 4: Hoàn thiện các snaps dưới cùng

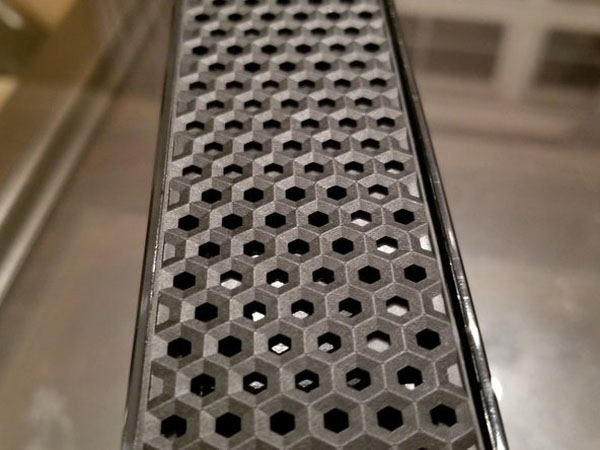

Di chuyển spudger để nó đẩy vỏ ra (xem hình 1), bạn sẽ nghe thấy tiếng động lớn khi tiếng gãy bị vỡ. Trượt spudger dọc theo vết nứt và lặp lại điều này cho đến khi bạn chắc chắn rằng không còn snaps nữa. Cần có một khoảng cách nhỏ khi bạn hoàn thành, (xem hình hai).

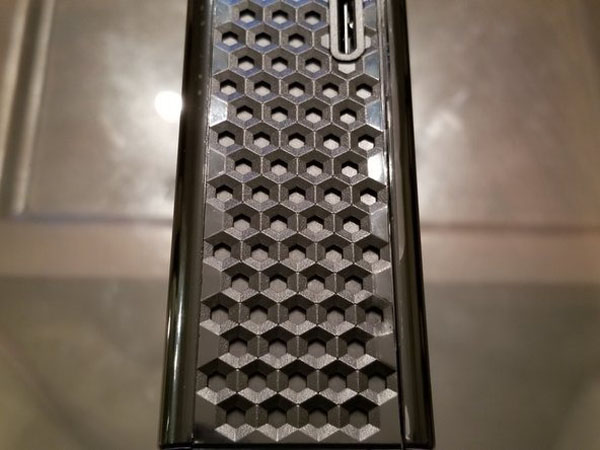

Bước 5: Phá vỡ các snaps dọc theo lưng

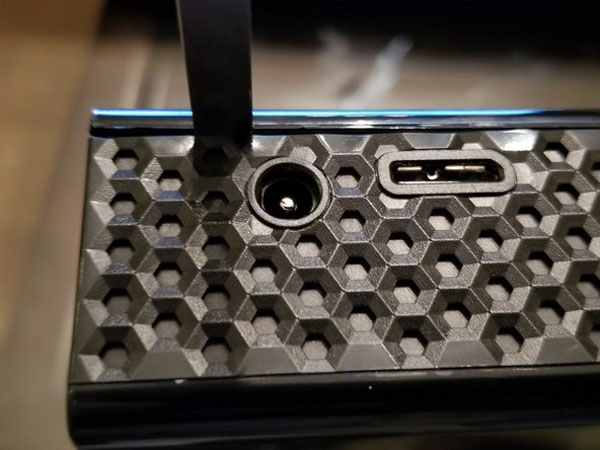

Bây giờ nhấn spudger kim loại vào vết nứt bên cạnh phích cắm điện (xem hình 1), nếu bước trước đó được thực hiện đúng, nó đã được tách ra đủ để không cần chọn để lấy nó. dọc theo vết nứt này, khi thực hiện phải có một khoảng trống nhỏ như lỗ hổng được hiển thị trong hình thứ hai

Bước 6: Phá vỡ các snaps trên đầu trang

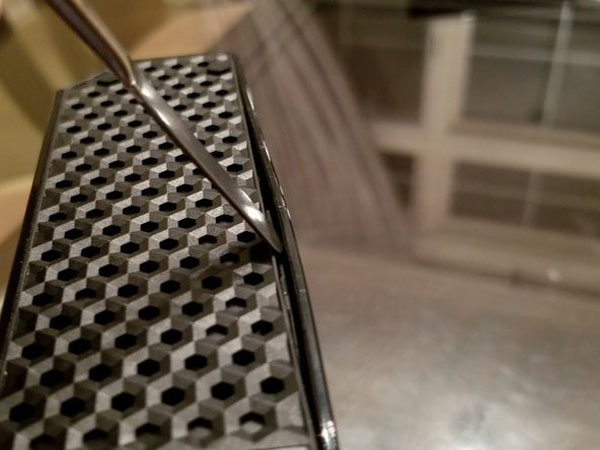

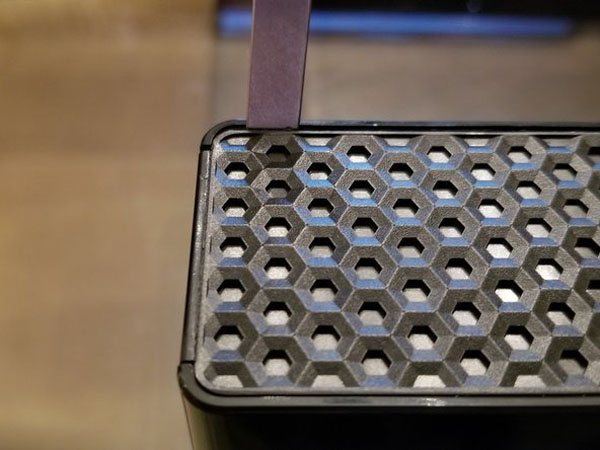

Bây giờ di chuyển đến đầu của trường hợp bắt đầu spudger ở góc tương tự như trước đây. Hãy chắc chắn rằng nó đã qua đường cong nhỏ trước khi tò mò ra ngoài (xem hình 1).
Phá vỡ các snaps ở bên này theo cùng một cách như trước đây.

Bước 7: phá vỡ snaps trước

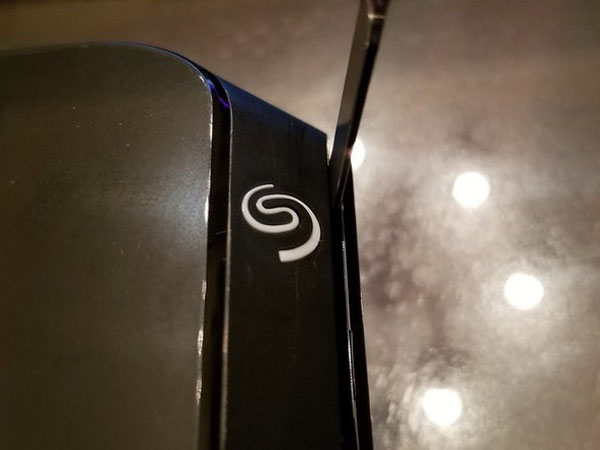

Với sự giúp đỡ của sự lựa chọn, hãy đưa spudger vào vết nứt bên cạnh logo seagate (hình 1).
Sau đó phá vỡ các snaps theo cách tương tự a trước đó. nếu được thực hiện đúng, khoảng cách sẽ khá lớn và bạn sẽ có thể bắt đầu tách ra hai bên của vụ án (xem bước tiếp theo)

Bước 8: Kết thúc việc tách vỏ

Ổ đĩa không được giữ ở hai bên, vì vậy hãy cẩn thận khi tách vỏ.
Tại thời điểm này, tất cả các snaps đã bị phá vỡ hoặc tách ra. Vì vậy, lấy hai bên gần phía trước của ổ đĩa và bắt đầu tách chúng ra. Khi bạn làm như vậy, đảm bảo các snaps ở hai bên được tách ra, nếu không, hãy lấy spudger kim loại và sử dụng nó để tách lại hai bên.
Khi các mặt được tách ra, bảng chứa ổ đĩa sẽ được miễn phí. Không có ốc vít giữ ổ đĩa và bảng của nó tại chỗ, thay vào đó chọn một số chân cao su làm giảm độ rung ở hai bên của ổ đĩa.
Kéo bảng và lái xe miễn phí từ bất kỳ phía nào sau đó kết thúc. (Xem hình 1)
Không còn snaps sau thời điểm này 🙂

Bước 9: Loại bỏ chất làm giảm rung cao su

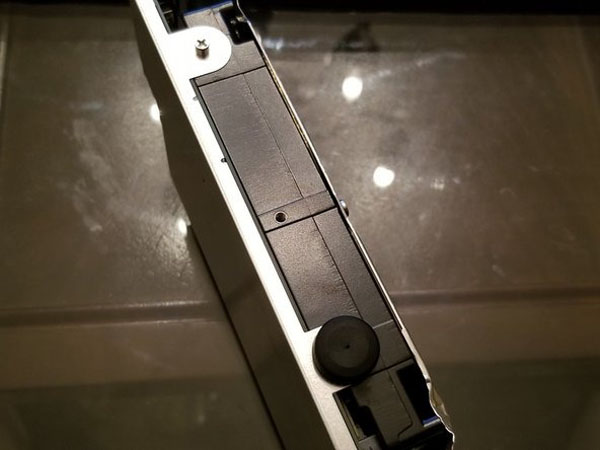

Trong ảnh, ổ đĩa và bảng nằm về phía họ. ở phía dưới là một ốc vít được phủ một bộ giảm chấn rung cao su. trên cùng cho thấy cái còn lại của hai bên ở bên này mà không có cao su.
Cao su không được dán trên, vì vậy nó rất dễ dàng để loại bỏ. Có hai ở mỗi bên của ổ đĩa cho tổng số bốn. Loại bỏ tất cả.

Bước 10: Tháo băng nhôm

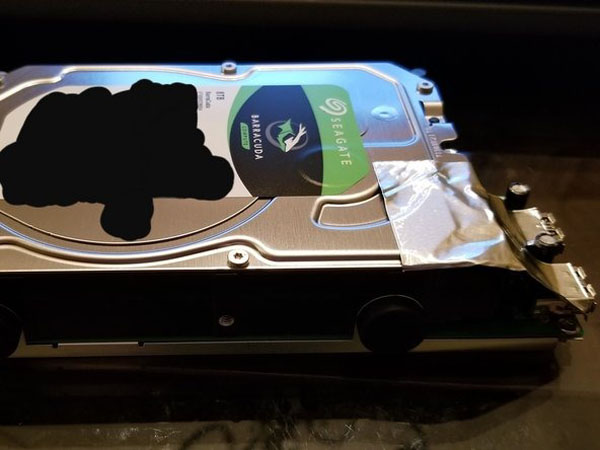

Bóc băng dính nhôm ra khỏi mỗi bên của ổ đĩa, rất dễ rách nhưng với ổ đĩa mới tôi đang làm việc, keo không quá mạnh, vì vậy bạn có thể tháo nó ra khá dễ dàng.
Băng này được sử dụng để bảo vệ khỏi tiếng ồn bằng cách che chắn nó, nó không thực sự cần thiết nếu bạn muốn sử dụng bảng này với một ổ đĩa khác nhưng nó ở đó, vì vậy tôi quyết định để lại của tôi trên bảng.

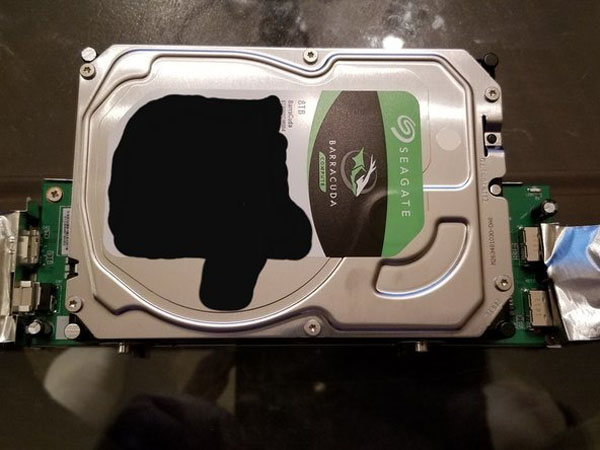

Hình ảnh trông giống như sau khi bạn tháo băng khỏi ổ đĩa.

Bước 11: Tháo các vít lắp

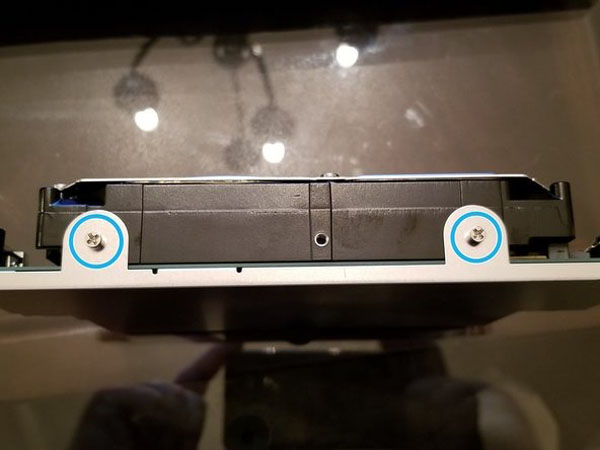

Các miếng cao su đã được gỡ bỏ trước đó, phủ lên tổng cộng bốn ốc vít (2 cái mỗi bên). (Xem Hình 1) Hủy bỏ các ốc vít bằng tuốc nơ vít đầu # 1 Philips của bạn.

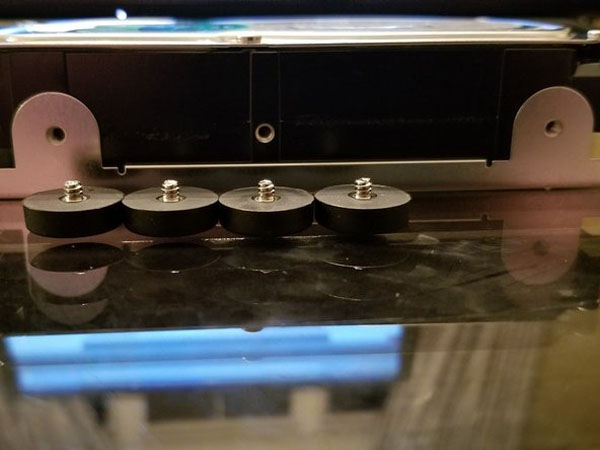

Sau này, ổ đĩa không có ốc vít. Tôi đặt ốc vít vào chân cao su để tránh mất chúng. (ảnh 2)

Bước 12: Ngắt kết nối ổ đĩa

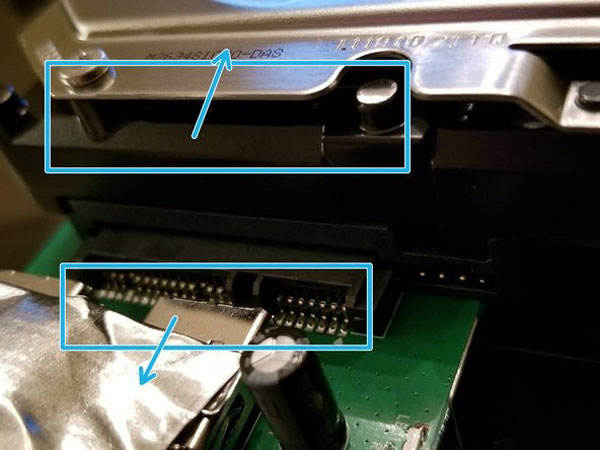

Bước cuối cùng là trượt ổ đĩa ra khỏi nơi bảng cắm nguồn sata và sata vào ổ đĩa (Xem Hình 1).
Bạn có thể làm điều này bằng cách lấy tấm kim loại ở mặt sau bằng một tay và tay kia. sau đó trượt bảng lên (liên quan đến nhãn ổ đĩa) và ổ đĩa xuống. sau đó ổ đĩa được tách ra và sẵn sàng để cắm vào một cái gì đó khác

Bước 13: Ghi chú sau cùng

Nếu bạn muốn lưu trữ khoang sau khi hết ổ đĩa, bạn có thể đặt chân cao su với các ốc vít bên trong nơi chúng sẽ ở nếu ổ đĩa ở đó, sau đó trượt nó vào phần rộng hơn của vỏ sao cho khớp với vỏ lên với bảng. sau đó nhấn phần còn lại của vỏ nhựa cùng với nó để gắn lại với nhau.
Nếu điều này gây nhầm lẫn, hãy quay lại một vài bước và cố gắng đảo ngược cách nó được tháo rời.
Đây là hướng dẫn iFixit đầu tiên của tôi vì vậy hãy chắc chắn cho tôi biết tôi đã làm như thế nào!
Với điều đó, tôi hy vọng tất cả các bạn hài lòng với cách hướng dẫn này bật ra!
