Mô tả

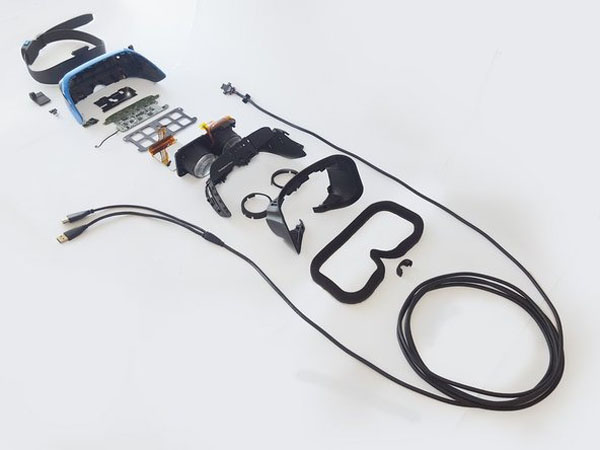

Sự cố này minh họa cách giải cấu trúc Tai nghe Acer MR (DE). Phân tích này cũng xác định một số thành phần trong HMD và mở cho mọi chỉnh sửa hoặc đề xuất cho các thành phần không xác định.

Sự cố này không phải là một hướng dẫn sửa chữa. Để sửa chữa Phiên bản dành cho nhà phát triển tai nghe hỗn hợp Acer Windows của bạn, hãy sử dụng hướng dẫn sử dụng dịch vụ của chúng tôi .

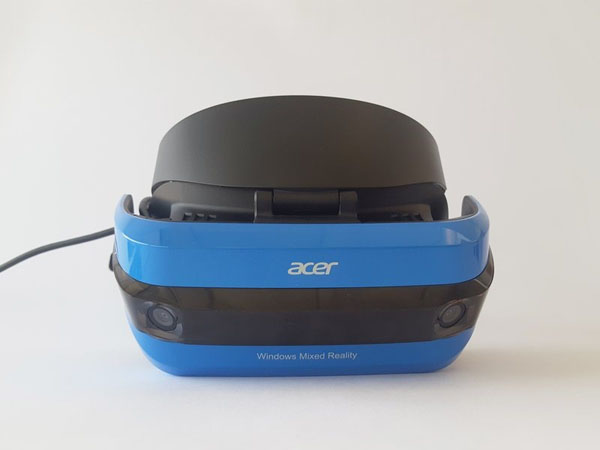

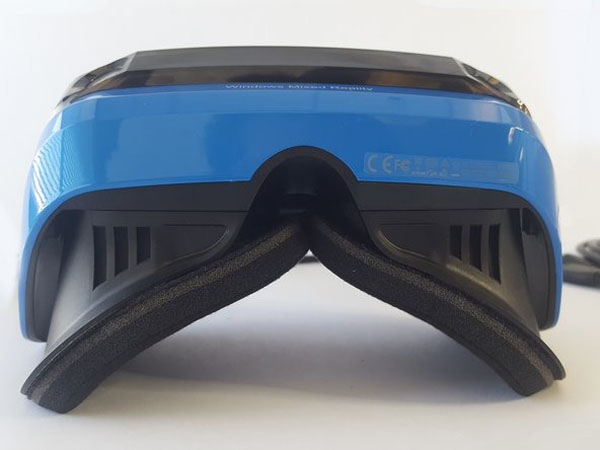

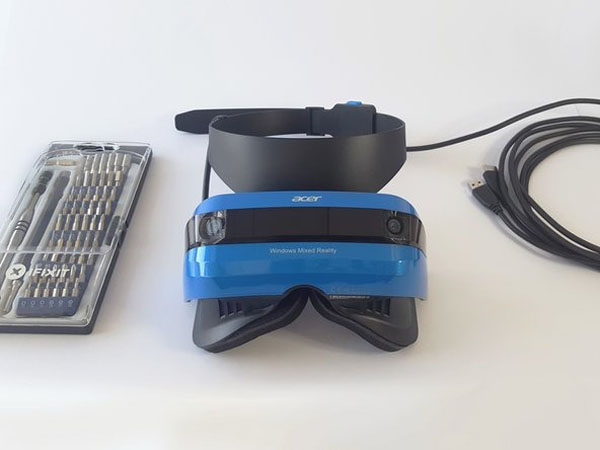

Bước 1: Tổng quan

  • Thông số kỹ thuật dành cho nhà phát triển tai nghe hỗn hợp Acer Windows:
    • Hai màn hình tinh thể lỏng độ phân giải cao ở 1440 x 1440

    • 2.89 Kích thước hiển thị đường chéo (x2)

    • Bản lề phía trước

    • Cáp 4,00m

    • Tích hợp âm thanh ra và hỗ trợ micrô thông qua giắc cắm 3,5mm

    • Cáp đơn có HDMI 2.0 (hiển thị) và USB 3.0 (dữ liệu) để kết nối

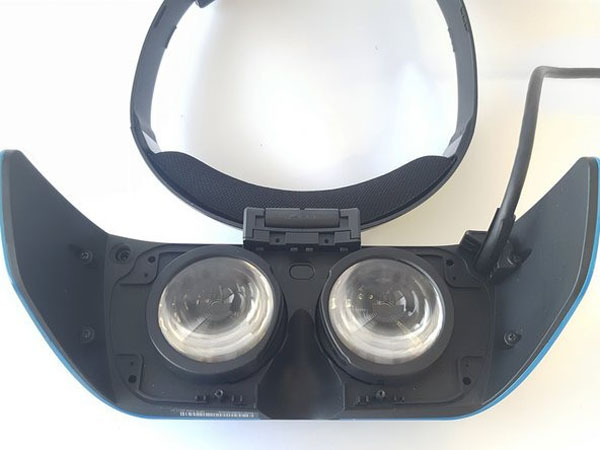

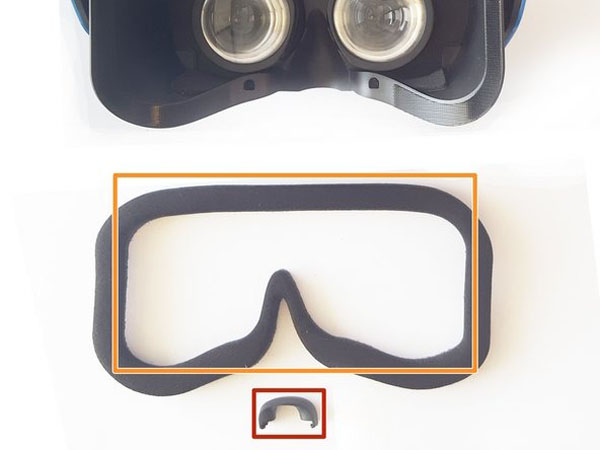

Bước 2: Loại bỏ Mũi Clip và Bọt

  • Xóa clip mũi

  • Kéo bọt từ khóa dán trên tai nghe

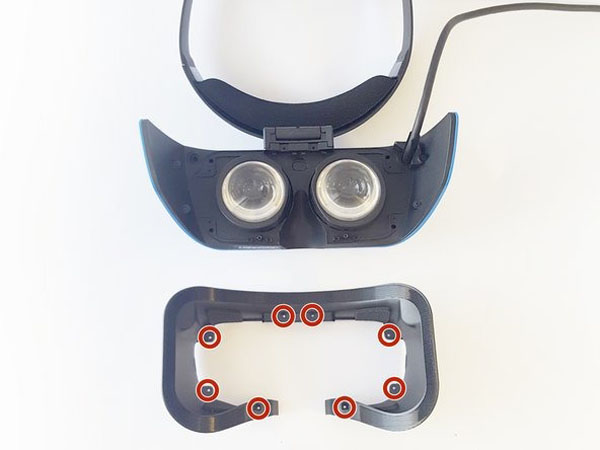

Bước 3: Loại bỏ khuôn mặt

  • Hủy bỏ 8 ốc vít giữ khuôn cho tai nghe

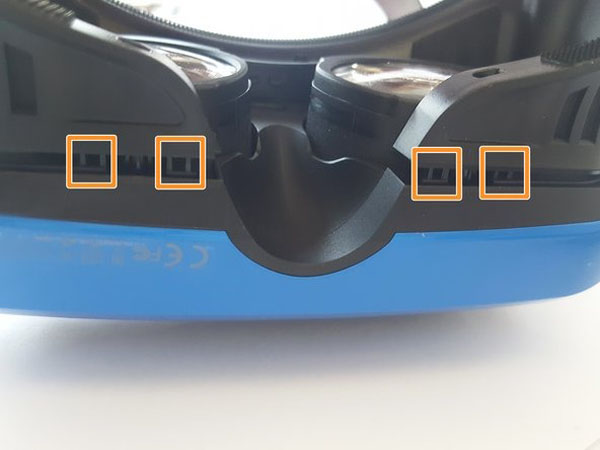

  • Pop 4 clip ở dưới cùng của tai nghe với spudger và bắt đầu trải khuôn từ tai nghe.

  • Thêm 4 clip ở phía trên để hoàn toàn rút khuôn

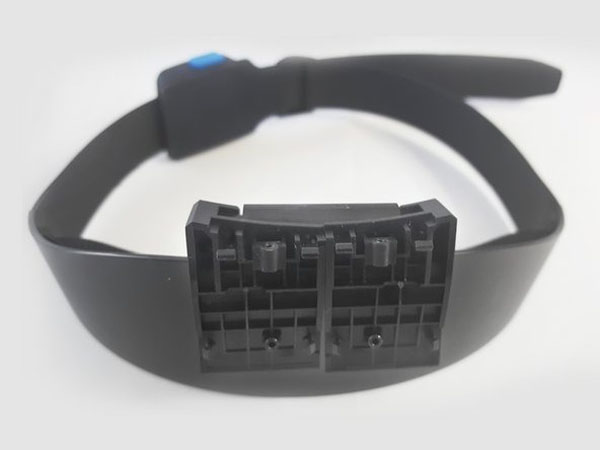

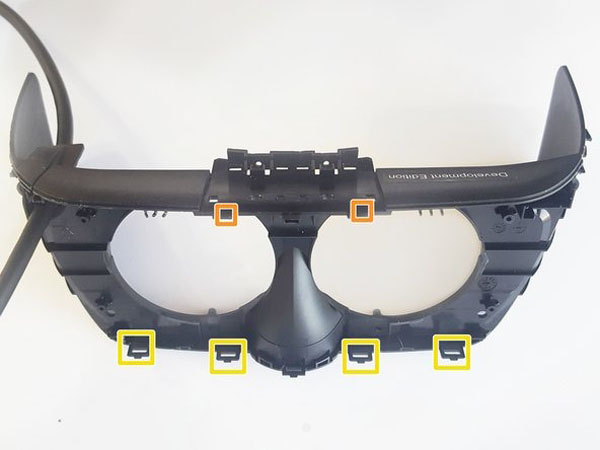

Bước 4: Gỡ bỏ headband

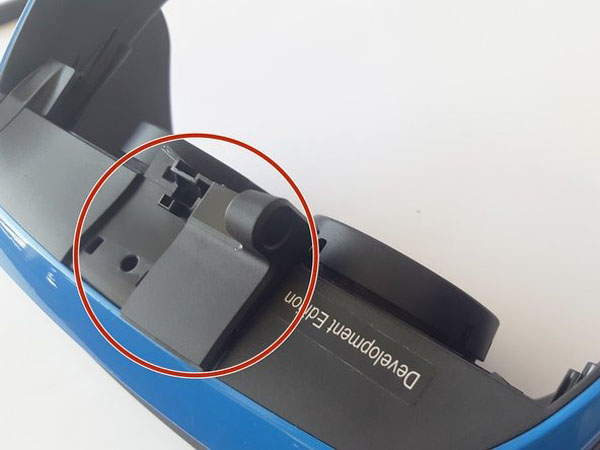

  • Bật các clip hàng đầu lên với máy rải nhựa.

  • Có hai clip dọc theo cạnh trước

  • Có một clip nữa ở góc sau gần ống kính

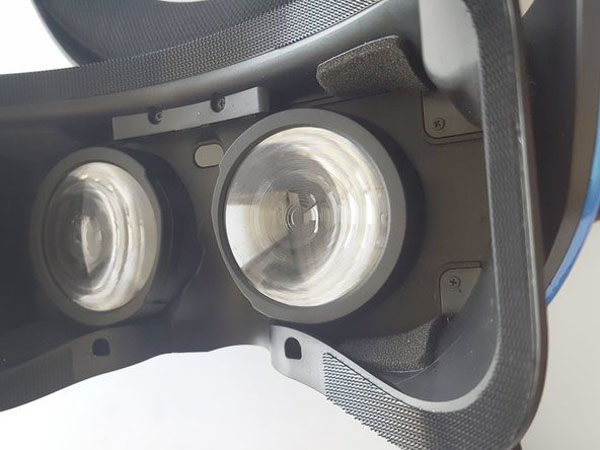

Bước 5: Mũ ống kính

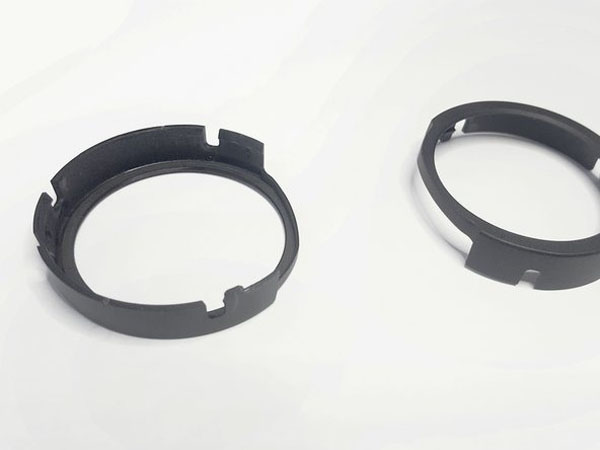

  • Phát hành clip dọc theo cạnh dưới cùng với spudger. Có một lỗ mở ở phía bên của bức tường của clip cho phép không gian cho spudger giúp tách nắp ống kính khỏi cỗ xe

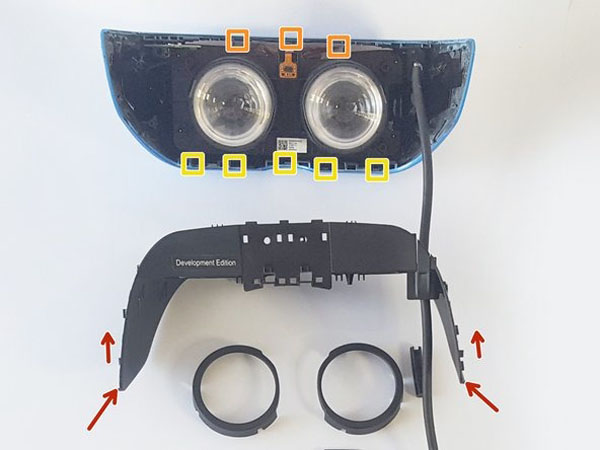

Bước 6: Tháo nắp lưng

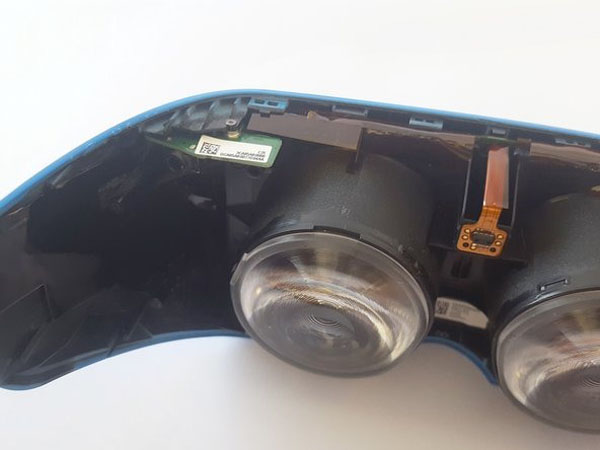

  • Nó dễ dàng hơn để chia nắp trên cánh tay bên mở với spudger và làm theo cách của bạn về phía trước

  • Bật chín clip trên đỉnh tai nghe

  • Phát hành năm clip dưới cùng trên tai nghe

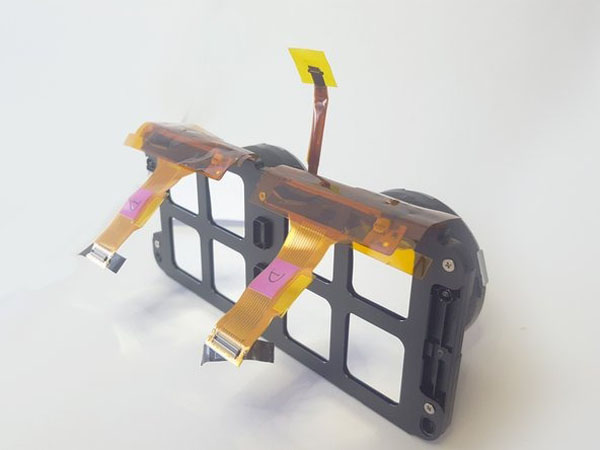

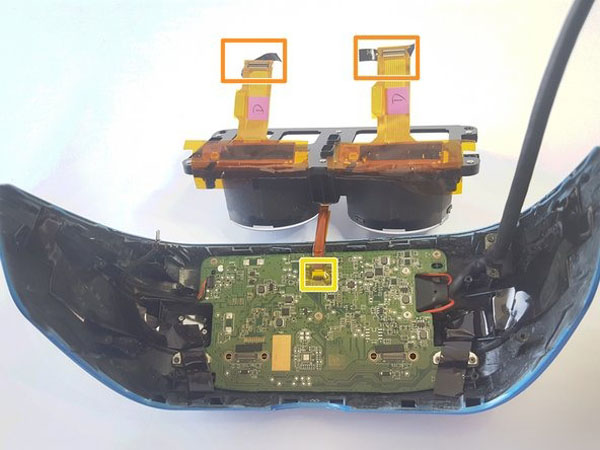

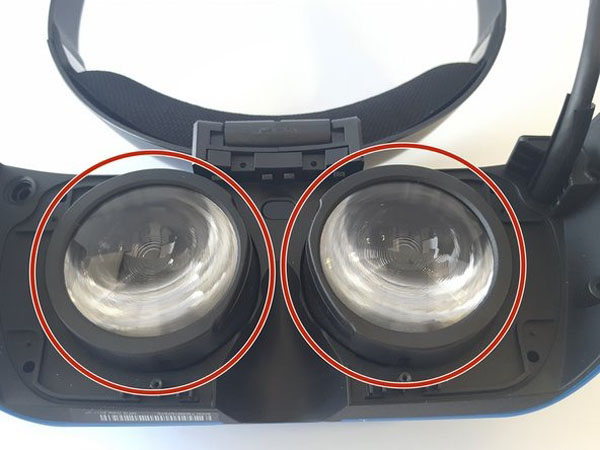

Bước 7: Tháo ống kính

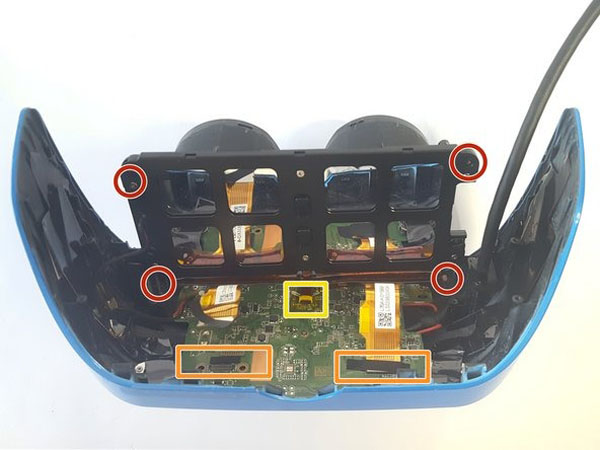

  • Hủy bỏ bốn ốc vít ở các góc của ống kính

  • Tháo băng dính nối cáp ruy băng với PCB

  • Rút ống kính ra khỏi PCB

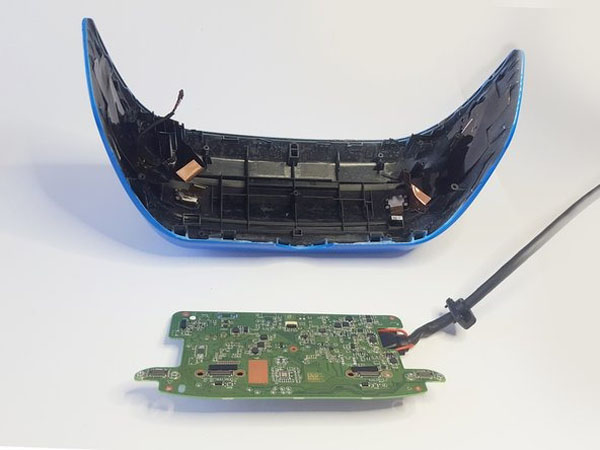

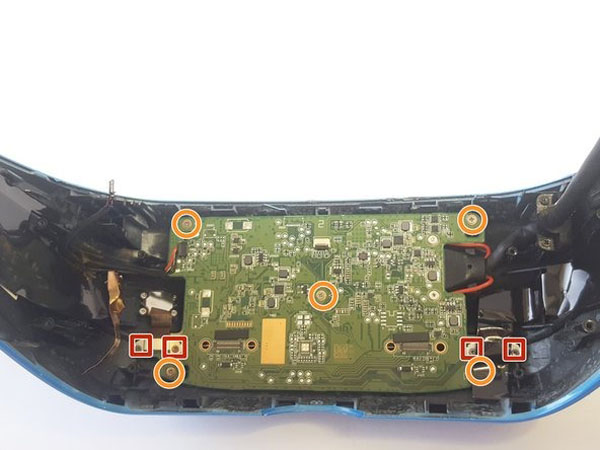

Bước 8: Loại bỏ PCB

  • Tháo bốn ốc vít cho đầu nối cáp camera

  • Hủy bỏ năm ốc vít trên PCB

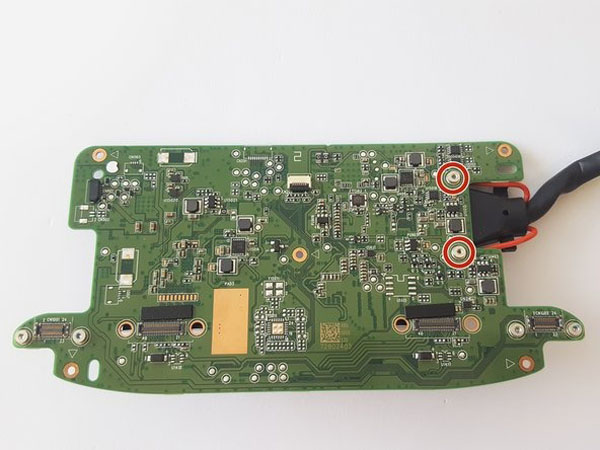

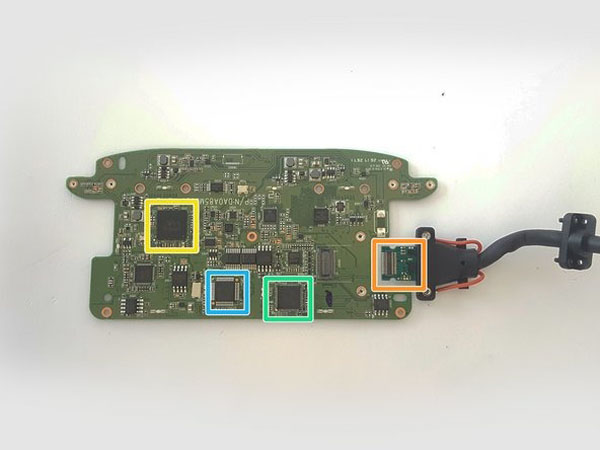

Bước 9: PCB

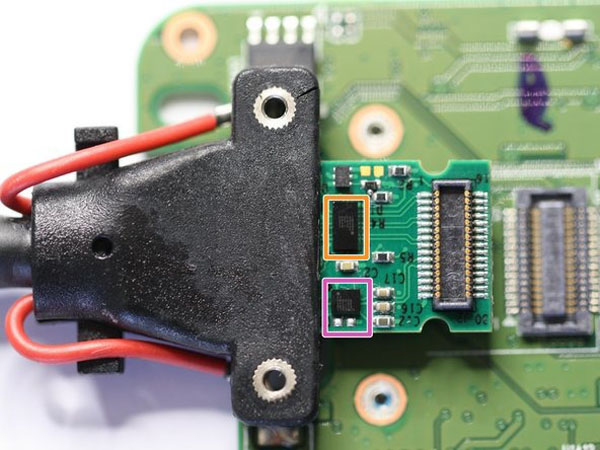

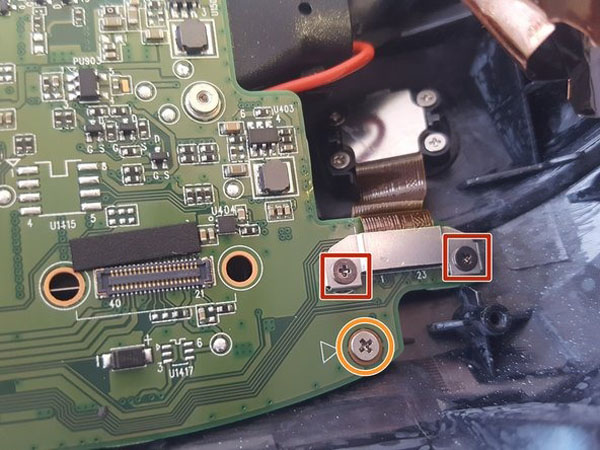

  • Tháo hai ốc vít kết nối cáp với PCB

  • Bộ điều khiển cầu USB siêu tốc CypressCYUSB3064-BZXC

  • Trung tâm USB 3.0 Cypress CYUSB3304-68LTXIHX3

  • STMicroelectronics mật độ trung bìnhSTM32F103C8 vi điều khiển dòng hiệu suất.

  • Spectra7 VR8050 USB 3.0 Cable Equalizer

  • Spectra7 HT8181 HDMI 2.0 Cáp Equalizer

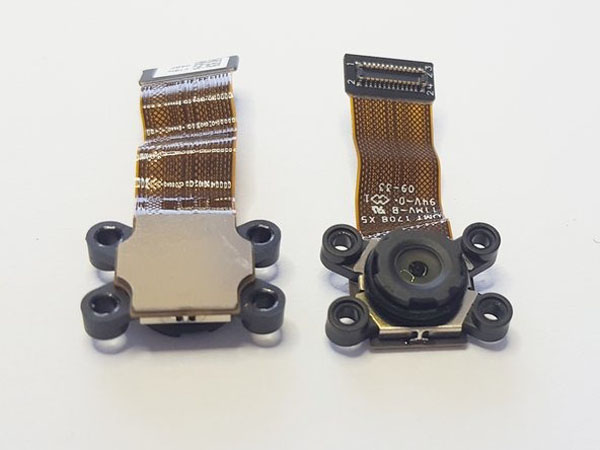

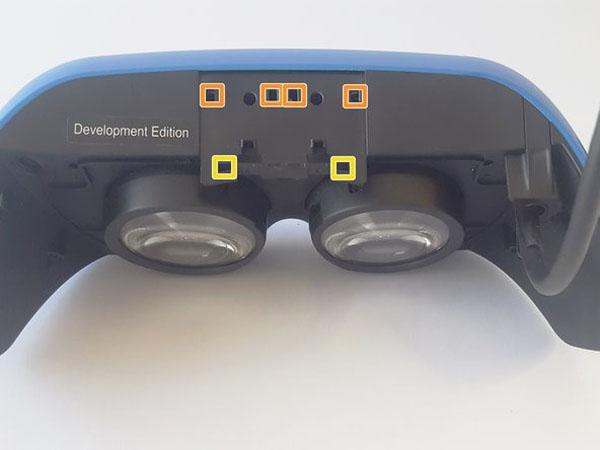

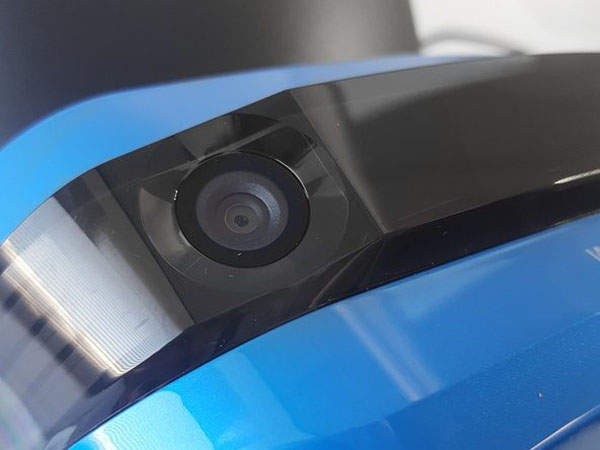

Bước 10: Xóa Camera trước

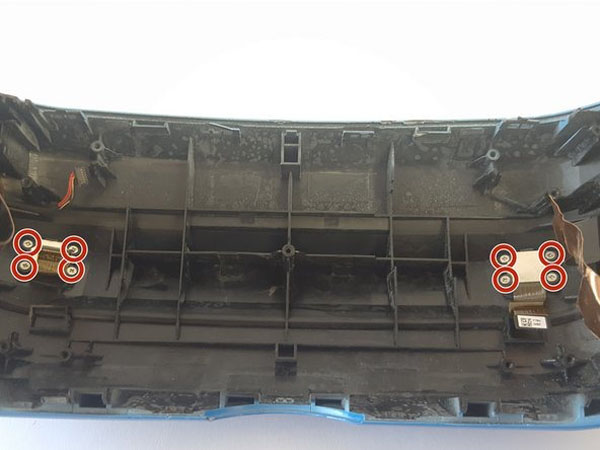

  • Tháo 8 ốc vít camera ở các góc

  • Máy ảnh không dễ nhận dạng, tuy nhiên, chúng trông giống hệt với máy ảnh mà chúng tôi tìm thấy trong bản phân tích HP MR HMD của chúng tôi. Cũng có số phần tương tự với camera phía sau Microsoft Surface 3.

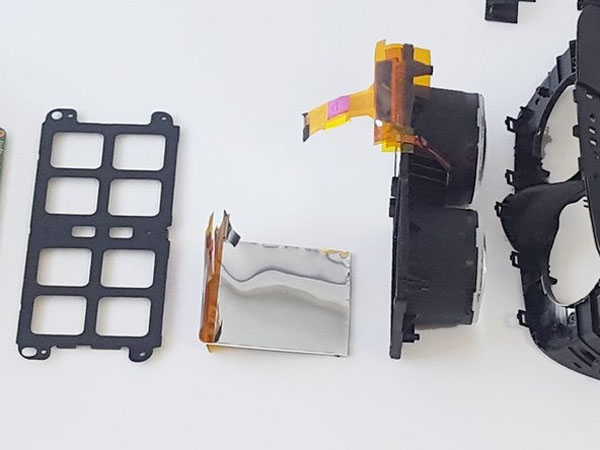

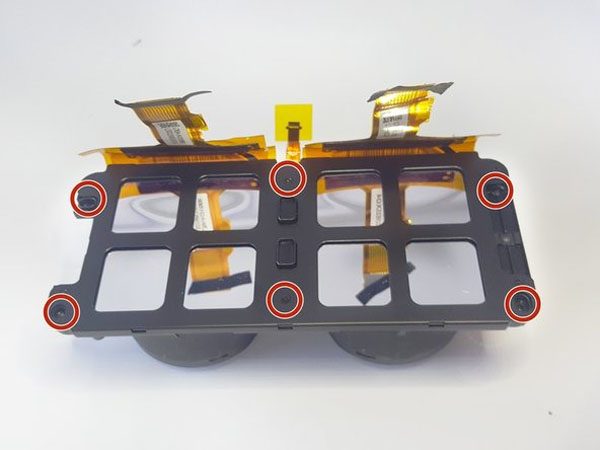

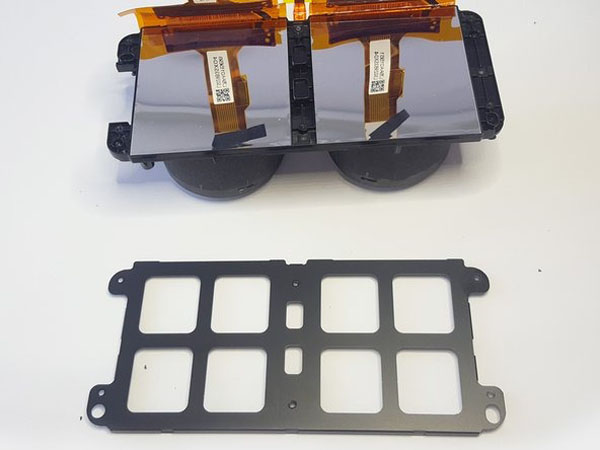

Bước 11: Bên trong ống kính

  • Hủy bỏ 6 ốc vít

  • Peal băng trên đầu của bộ phim và kéo lại các bộ phim

  • Sau đó, bạn có thể loại bỏ 2 màn hình tinh thể lỏng 1440×1440 độ phân giải cao.

  • Ống kính: Các ống kính dường như là bích họa ở bên trong nhưng trơn tru ở bên ngoài.
