Thay thế màn hình iPhone X

Bước 1: Vít Pentalobe

• Trước khi bắt đầu, hãy xả pin iPhone của bạn dưới 25%. Pin lithium-ion đã sạc có thể bắt lửa và / hoặc phát nổ nếu vô tình bị thủng.

• Tắt nguồn iPhone của bạn trước khi bắt đầu tháo rời.

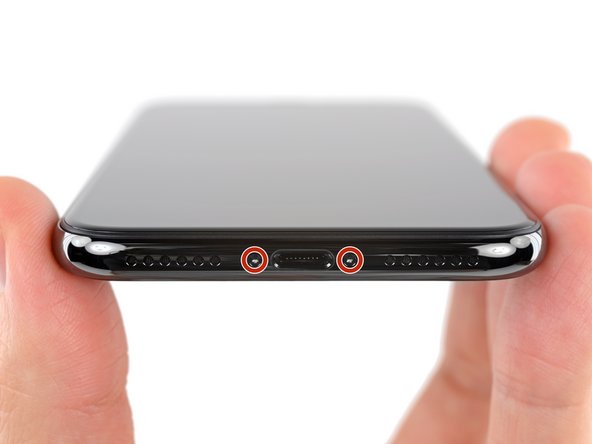

• Màu đỏ: Tháo hai vít pentalobe dài 6,9 mm ở cạnh dưới của iPhone.

• Nếu các vít bị tước hoặc bị hỏng, hãy thay thế các vít .

• Việc mở màn hình của iPhone sẽ làm ảnh hưởng đến các vòng đệm chống thấm nước của nó. Chuẩn bị sẵn các con dấu thay thế trước khi bạn tiếp tục bước này hoặc cẩn thận để tránh tiếp xúc với chất lỏng nếu bạn lắp ráp lại iPhone của mình mà không thay thế các con dấu.

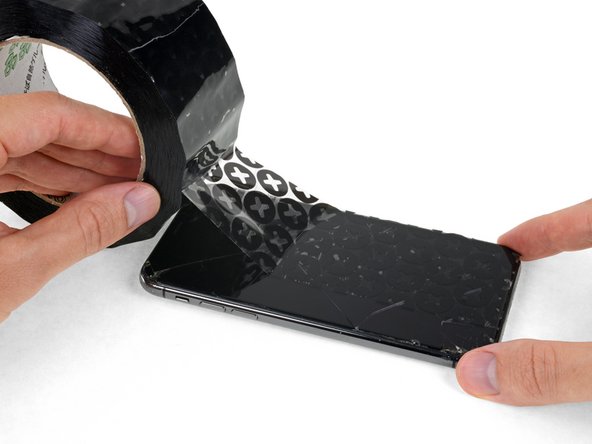

Bước 2: Dán băng lên bất kỳ vết nứt nào

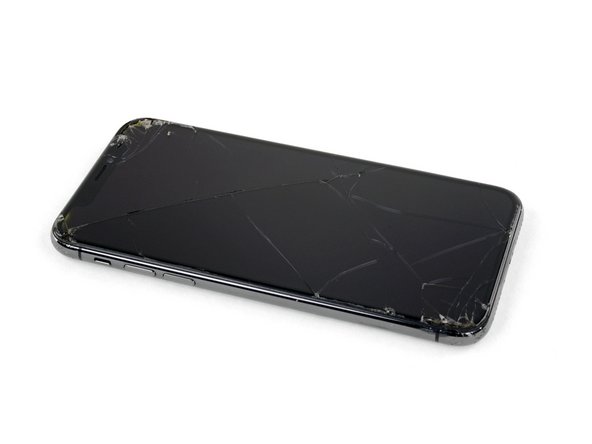

• Nếu iPhone của bạn có màn hình bị nứt, hãy giữ cho các vết vỡ tiếp tục xảy ra và tránh gây hại cho cơ thể trong quá trình sửa chữa bằng cách dán lên mặt kính.

• Đặt các dải băng dính chồng lên nhau trên màn hình của iPhone cho đến khi toàn bộ mặt được phủ kín.

• Điều này sẽ giữ cho các mảnh thủy tinh được chứa và cung cấp tính toàn vẹn về cấu trúc khi cạy và nâng màn hình lên.

• Đeo kính bảo hộ để bảo vệ mắt của bạn khỏi bất kỳ kính nào bị rung lắc trong quá trình sửa chữa.

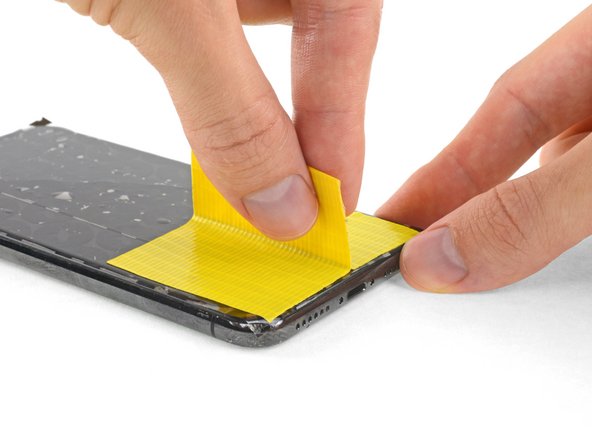

• Nếu kính vỡ khiến việc lấy cốc hút khó dính vào trong vài bước tiếp theo, hãy thử gấp một miếng băng dính chắc (chẳng hạn như băng keo) thành tay cầm và thay vào đó nhấc màn hình lên.

Bước 3: Quy trình mở

• Việc làm nóng cạnh dưới của iPhone sẽ giúp làm mềm chất kết dính bảo vệ màn hình, giúp bạn dễ dàng mở ra hơn.

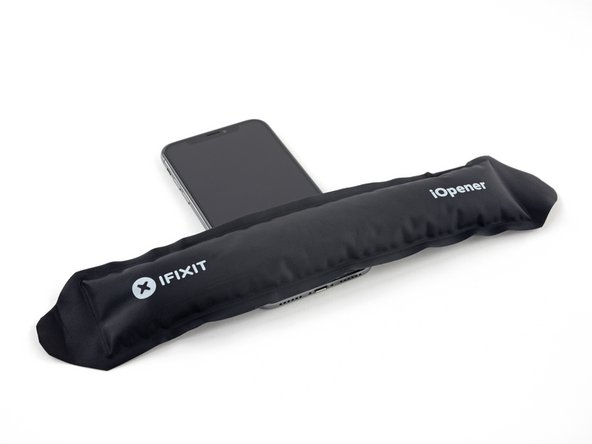

• Sử dụng máy sấy tóc hoặc súng nhiệt hoặc chuẩn bị iOpener và áp nó vào cạnh dưới của iPhone trong khoảng một phút để làm mềm lớp keo bên dưới.

Bước 4:

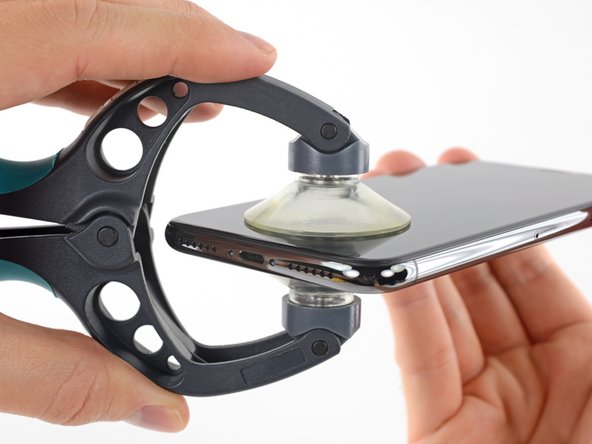

• Hai bước tiếp theo trình bày iSclack, một công cụ tiện dụng mà chúng tôi khuyên dùng cho bất kỳ ai sửa chữa thường xuyên. Nếu bạn không sử dụng iSclack, hãy bỏ qua hai bước để có một phương pháp thay thế.

• Nếu máy đo độ sâu bằng nhựa được gắn ở trung tâm của iSclack, hãy tháo nó ra ngay bây giờ — nó không cần thiết đối với các điện thoại lớn hơn như iPhone X.

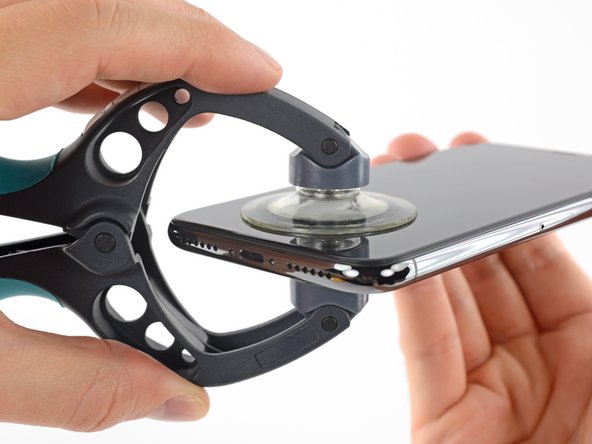

• Đặt các cốc hút gần cạnh dưới của iPhone — một ở mặt trước và một ở mặt sau.

• Nhấn chặt cả hai cốc hút vào vị trí.

• Nếu màn hình hoặc mặt kính sau của bạn bị nứt nặng, việc phủ một lớp băng dính trong suốt có thể cho phép các cốc hút dính chặt. ISclack cũng bao gồm hai miếng băng cho mục đích này.

Bước 5:

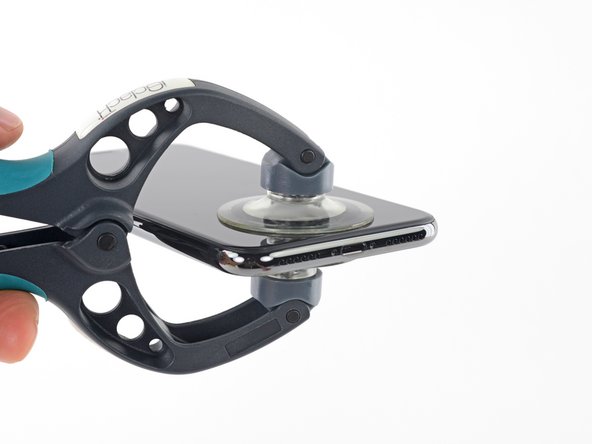

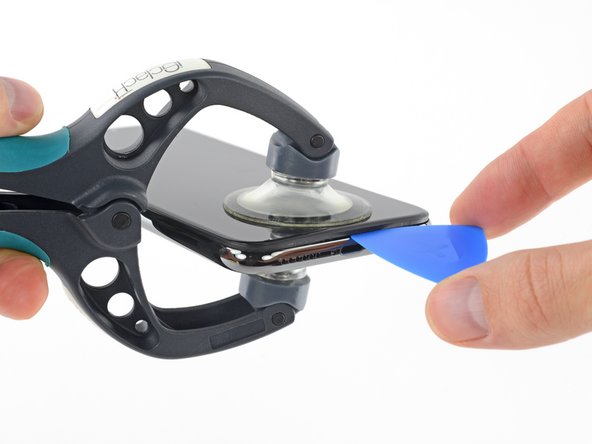

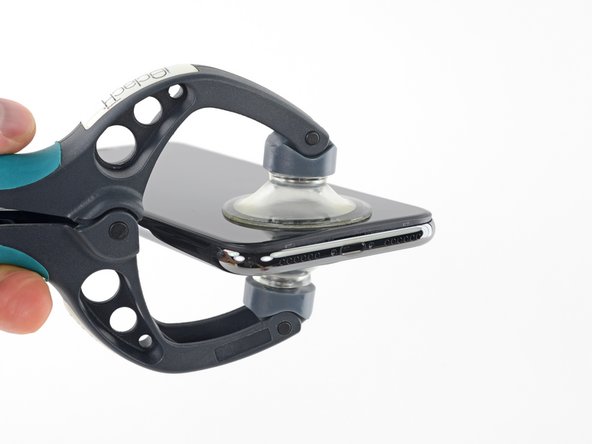

• Giữ chặt iPhone của bạn và đóng tay cầm của iSclack để tách nhẹ màn hình khỏi vỏ sau của điện thoại.

• Đừng cố gắng tách hoàn toàn màn hình; một lỗ nhỏ dọc theo cạnh dưới là tất cả những gì bạn cần.

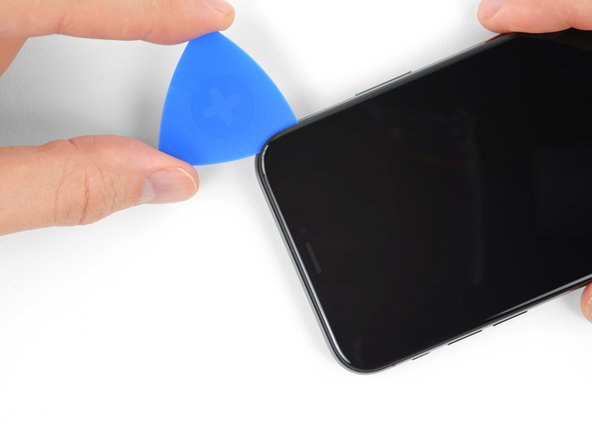

• Chèn một chốt mở vào khoảng trống.

• Bỏ qua hai bước tiếp theo.

Bước 6:

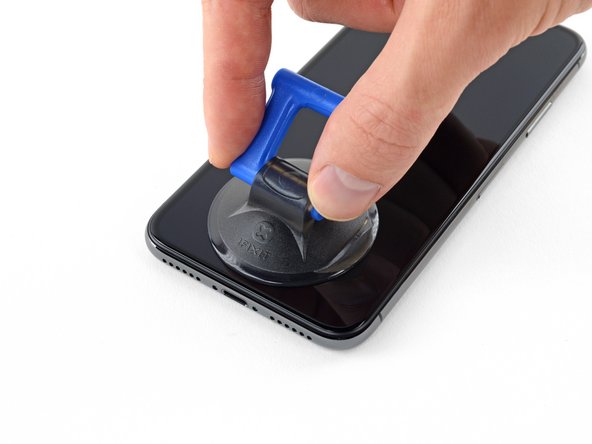

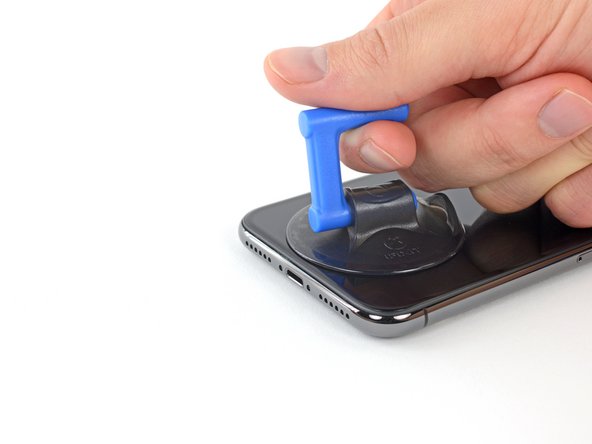

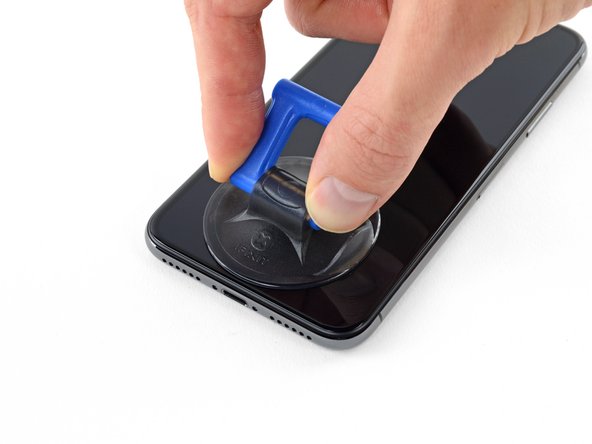

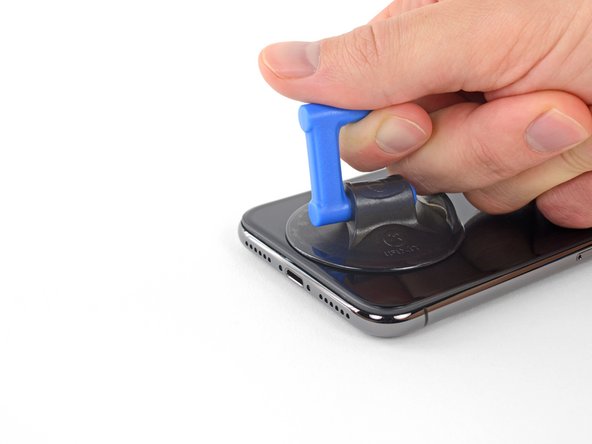

• Nếu sử dụng một tay cầm hút, hãy áp nó vào cạnh dưới của điện thoại, đồng thời tránh phần cong của kính.

• Nếu màn hình của bạn bị nứt nặng, việc phủ một lớp băng dính trong suốt có thể cho phép cốc hút dính chặt. Ngoài ra, có thể dùng băng dính rất chắc thay cho cốc hút. Nếu vẫn thất bại, bạn có thể kết dính cốc hút vào màn hình bị hỏng.

Bước 7:

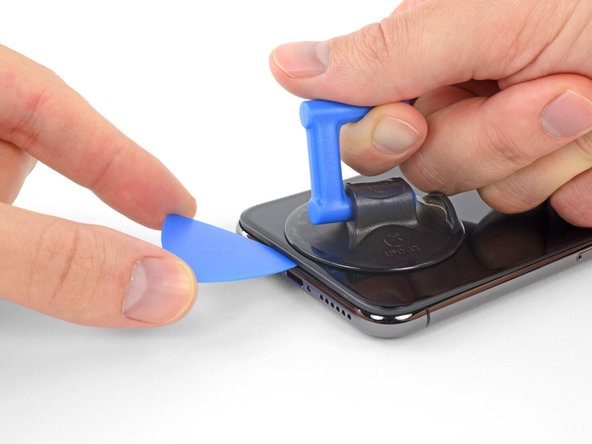

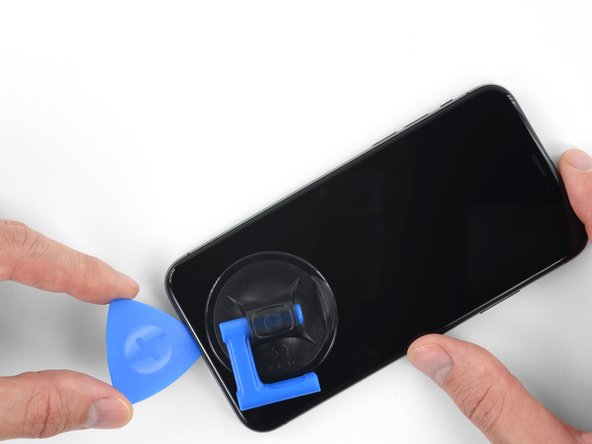

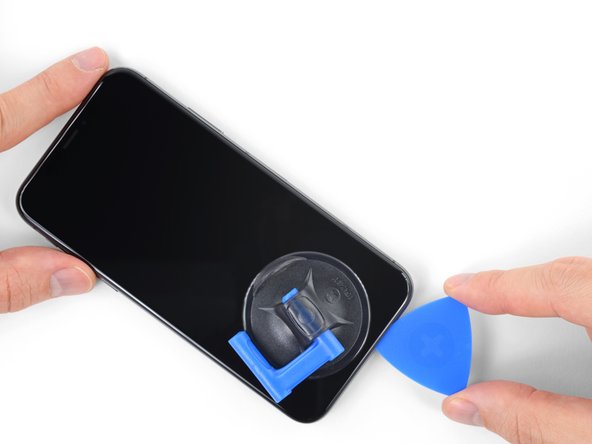

• Kéo cốc hút lên với áp lực chắc chắn, không đổi để tạo ra một khoảng cách nhỏ giữa bảng điều khiển phía trước và hộp phía sau.

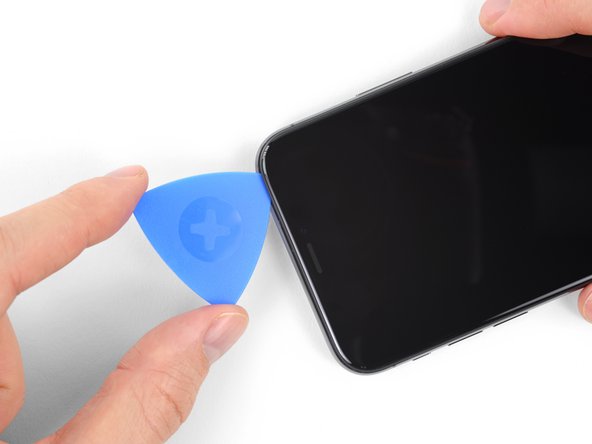

• Chèn một chốt mở vào khoảng trống.

• Chất kết dính kín nước giữ màn hình tại chỗ rất chắc chắn; tạo ra khoảng trống ban đầu này cần một lượng lực đáng kể. Nếu bạn gặp khó khăn trong việc mở một khe hở, hãy tác động thêm nhiệt và lắc nhẹ màn hình lên xuống để làm yếu chất kết dính cho đến khi bạn tạo đủ khe hở để đưa dụng cụ vào.

Bước 8:

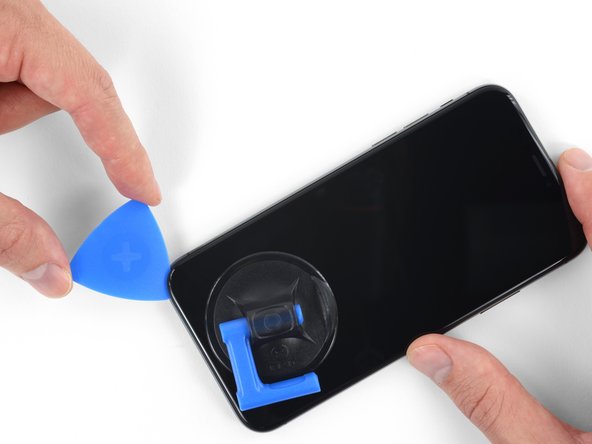

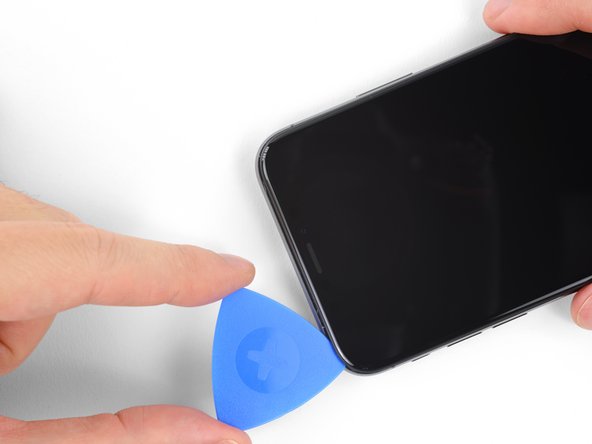

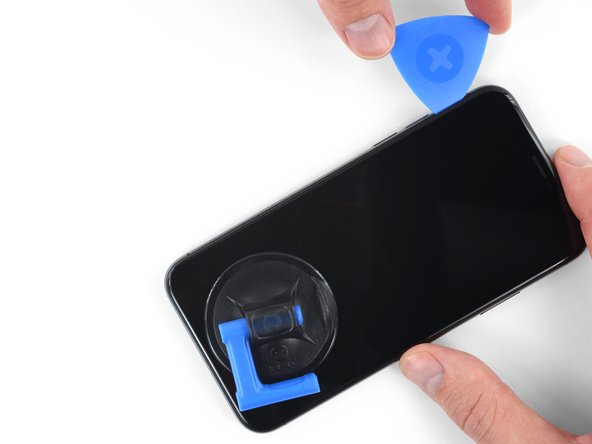

• Trượt nút mở xung quanh góc dưới bên trái và lên trên cạnh trái của iPhone, cắt qua lớp keo giữ màn hình tại chỗ.

• Không cắm phần mở đầu quá xa vào iPhone, nếu không bạn có thể làm hỏng các bộ phận bên trong

Bước 9:

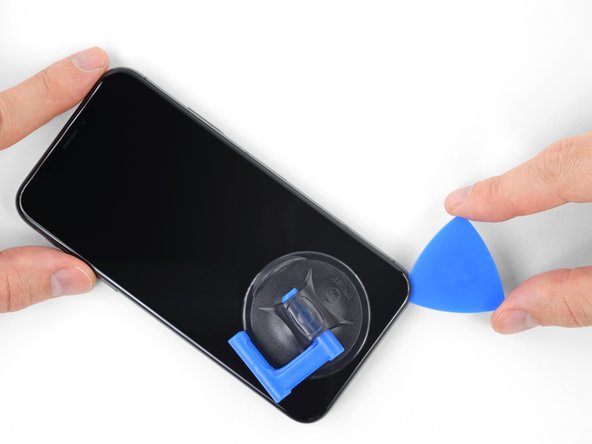

• Cắm lại phần chọn của bạn ở cạnh dưới cùng của iPhone và trượt nó lên phía bên phải để tiếp tục tách chất kết dính.

• Không cắm quá xa, nếu không bạn có thể làm hỏng cáp màn hình dọc theo mặt này của iPhone. Chèn nó chỉ vài mm hoặc bằng chiều rộng của khung bezel màn hình.

Bước 10:

• Cạnh trên của màn hình được cố định bằng cả keo và kẹp.

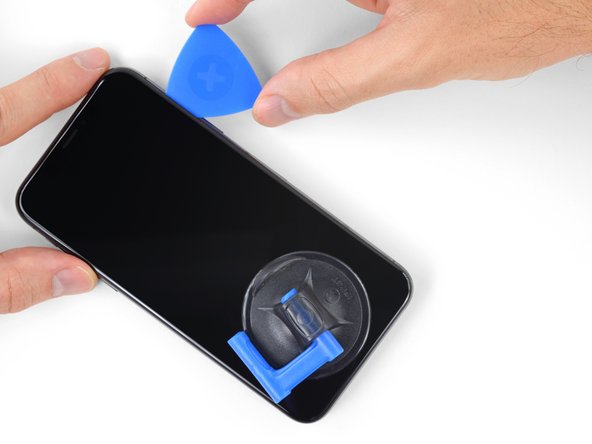

• Trượt nút mở xung quanh góc trên cùng của màn hình, trong khi nhẹ nhàng kéo hoặc lắc màn hình xuống theo hướng của cổng Lightning.

• Các kẹp sẽ bị gãy nếu bạn dùng quá nhiều lực. Làm việc cẩn thận và kiên nhẫn.

• Một lần nữa, đừng đưa phần chọn quá vài mm — khoảng chiều rộng của khung bezel màn hình — nếu không bạn có thể làm hỏng mảng cảm biến của bảng điều khiển phía trước.

• Trượt thanh chọn sang góc đối diện và cắt bất kỳ chất kết dính còn lại nào đang bảo vệ màn hình.

Bước 11:

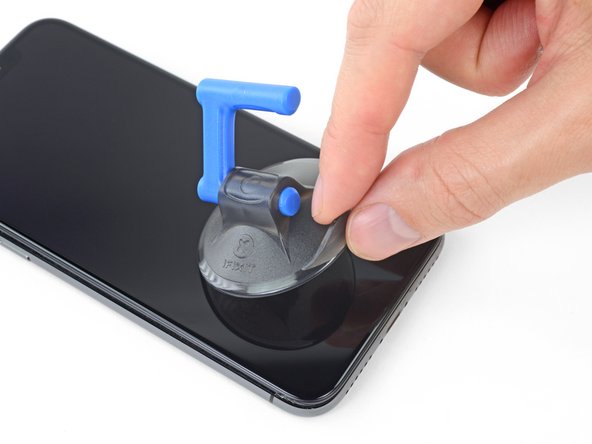

• Kéo núm nhỏ trên cốc hút để lấy nó ra khỏi bảng điều khiển phía trước.

• Nếu bạn đã sử dụng iSclack và nó vẫn được dán vào iPhone, hãy gỡ bỏ nó ngay bây giờ.

Bước 12:

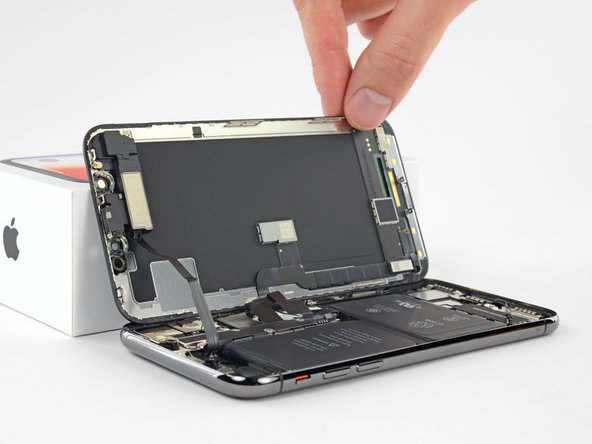

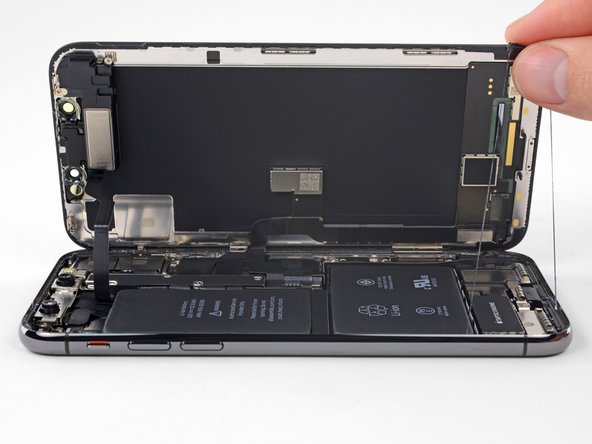

• Mở iPhone bằng cách xoay màn hình lên từ phía bên trái, giống như bìa sau của một cuốn sách.

• Đừng cố tách hoàn toàn màn hình vì một số dây cáp ruy-băng mỏng manh vẫn kết nối nó với bảng logic của iPhone.

• Như trong hình, hãy đảm bảo rằng khung rời khỏi màn hình và không bị kẹt trong thiết bị.

• Dựa màn hình vào thứ gì đó để giữ cho nó được nâng đỡ khi bạn đang làm việc trên điện thoại.

• Trong khi lắp ráp lại, đặt màn hình vào vị trí, căn chỉnh các kẹp dọc theo cạnh trên và cẩn thận ấn cạnh trên vào đúng vị trí trước khi kéo phần còn lại của màn hình xuống. Nếu nó không dễ dàng bấm vào vị trí, hãy kiểm tra tình trạng của các kẹp xung quanh chu vi của màn hình và đảm bảo chúng không bị cong.

Bước 13: Hiển thị lắp ráp

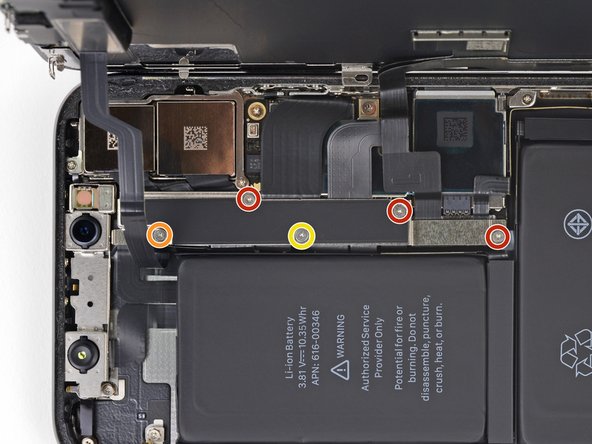

• Tháo năm con vít Y000 đang giữ chắc khung kết nối bảng logic, có độ dài như sau:

• Màu đỏ: Ba vít 1,1 mm

• Màu cam: Một vít 3,1 mm

• Màu vàng: Một vít 3,7 mm

• Trong suốt quá trình sửa chữa này, hãy theo dõi từng con ốc và đảm bảo nó quay trở lại chính xác nơi xuất phát để tránh làm hỏng iPhone của bạn.

Bước 14:

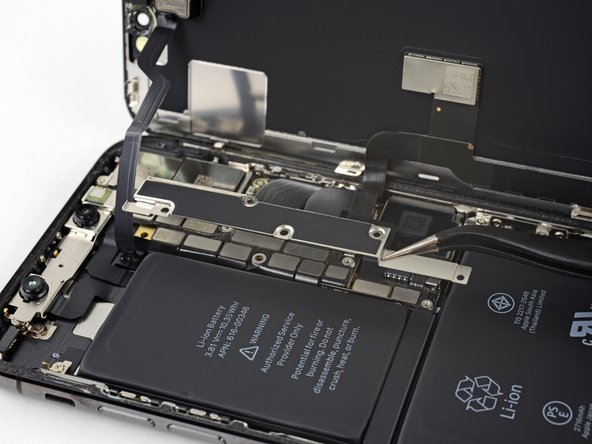

• Bỏ dấu ngoặc.

• Giá đỡ có thể được gắn nhẹ tại chỗ. Nhấc nhẹ nhàng nhưng chắc chắn để tách nó ra.

• Trong quá trình lắp ráp lại, đây là một điểm tốt để bật nguồn iPhone của bạn và kiểm tra tất cả các chức năng trước khi bạn niêm phong màn hình tại chỗ. Đảm bảo tắt nguồn hoàn toàn cho iPhone của bạn trước khi bạn tiếp tục làm việc.

Bước 15:

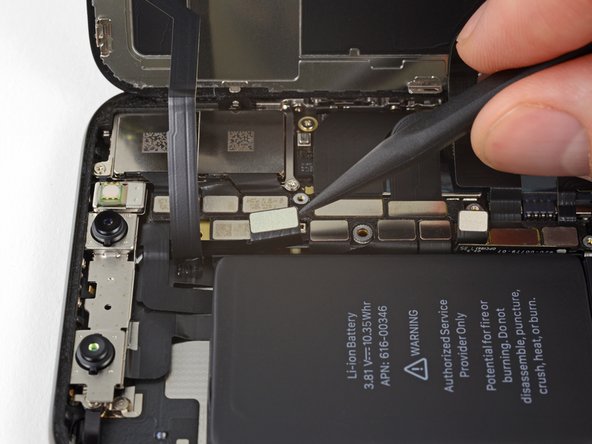

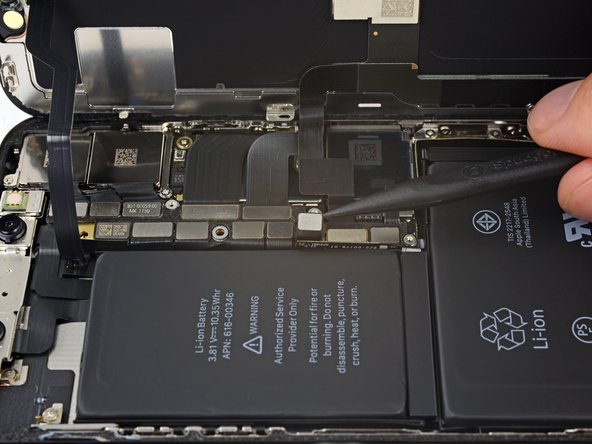

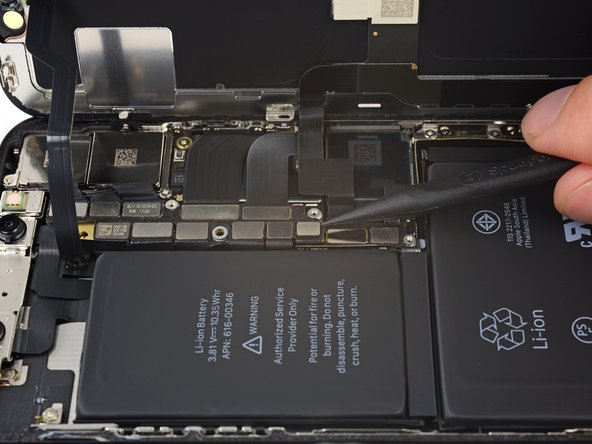

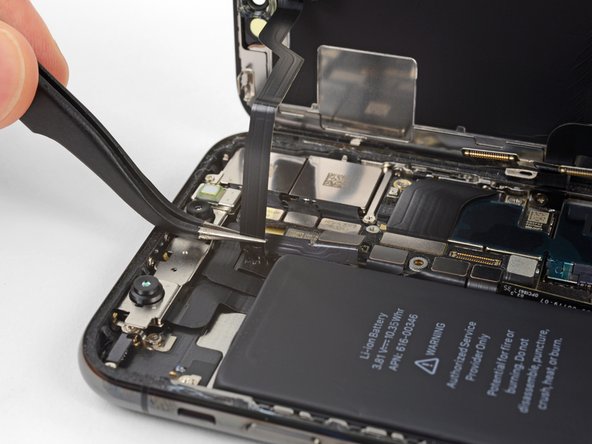

• Dùng đầu nhọn hoặc móng tay sạch để cạy đầu nối pin lên khỏi ổ cắm của nó trên bảng logic.

• Cố gắng không làm hỏng con dấu silicone màu đen bao quanh này và các kết nối bo mạch khác. Những con dấu này cung cấp thêm lớp bảo vệ chống lại sự xâm nhập của nước và bụi.

• Uốn cong một chút đầu nối ra khỏi bảng logic để ngăn nó vô tình tiếp xúc với ổ cắm và cung cấp điện cho điện thoại trong quá trình sửa chữa.

Bước 16:

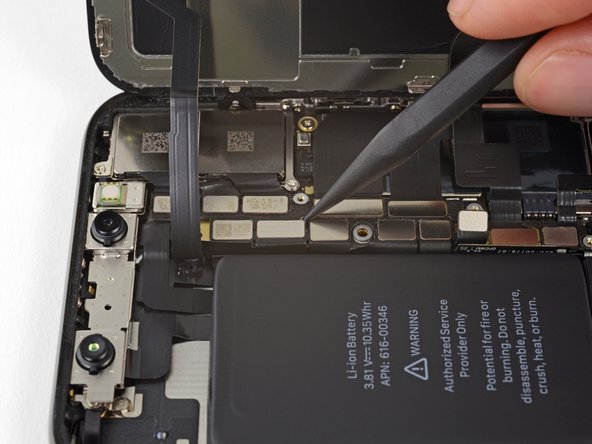

• Dùng đầu nhọn hoặc móng tay để ngắt kết nối cụm cảm biến mặt trước.

Bước 17:

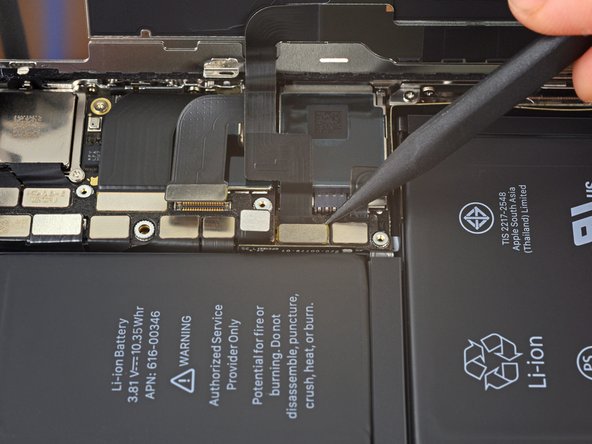

• Dùng đầu nhọn hoặc móng tay để ngắt kết nối cáp bảng OLED.

• Để gắn lại các đầu nối báo chí như thế này, hãy căn chỉnh cẩn thận và ấn xuống ở một bên cho đến khi khớp vào vị trí, sau đó lặp lại ở bên kia. Không ấn xuống giữa. Nếu đầu nối bị lệch, các chân có thể bị uốn cong, gây ra hư hỏng vĩnh viễn.

Bước 18:

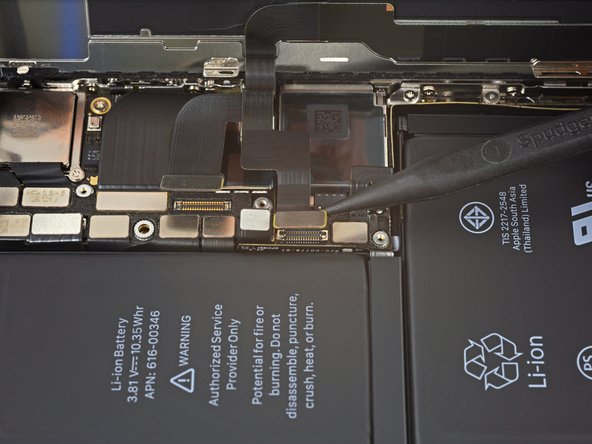

• Sử dụng đầu nhọn của một chiếc gài để cạy đầu nối cáp số hóa lên khỏi ổ cắm của nó.

• Vị trí lõm của đầu nối này khiến việc kết nối lại trở nên khó khăn. Hãy dành thời gian và căn chỉnh nó một cách cẩn thận, sau đó nhẹ nhàng ấn nó vào vị trí bằng đầu ngón tay — đầu tiên là bên này, sau đó là bên kia. Bạn sẽ cảm thấy nó nhấp vào đúng vị trí.

• Nếu bất kỳ phần nào của màn hình không phản ứng với cảm ứng sau khi sửa chữa, hãy ngắt kết nối pin và sau đó lắp lại đầu nối này, đảm bảo rằng nó khớp hoàn toàn vào vị trí và không có bụi hoặc vật cản khác trong ổ cắm.

Bước 19:

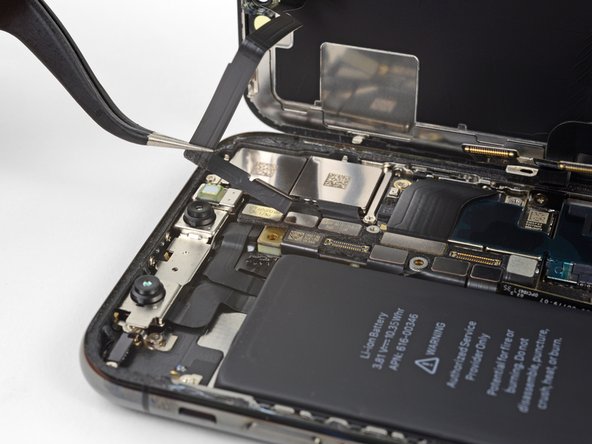

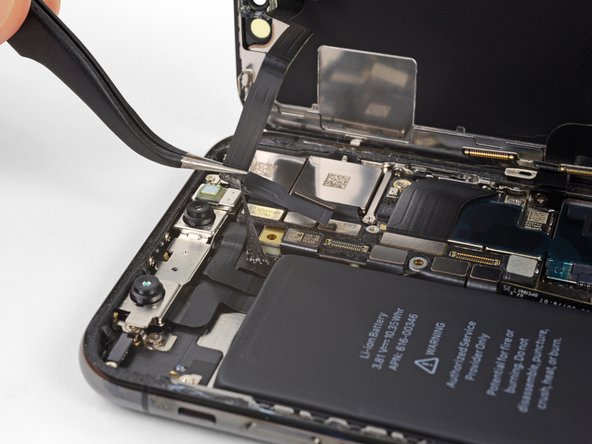

• Cáp linh hoạt của cụm cảm biến mặt trước được gắn nhẹ vào vị trí.

• Cẩn thận nhấc cáp cho đến khi keo tách rời.

Bước 20:

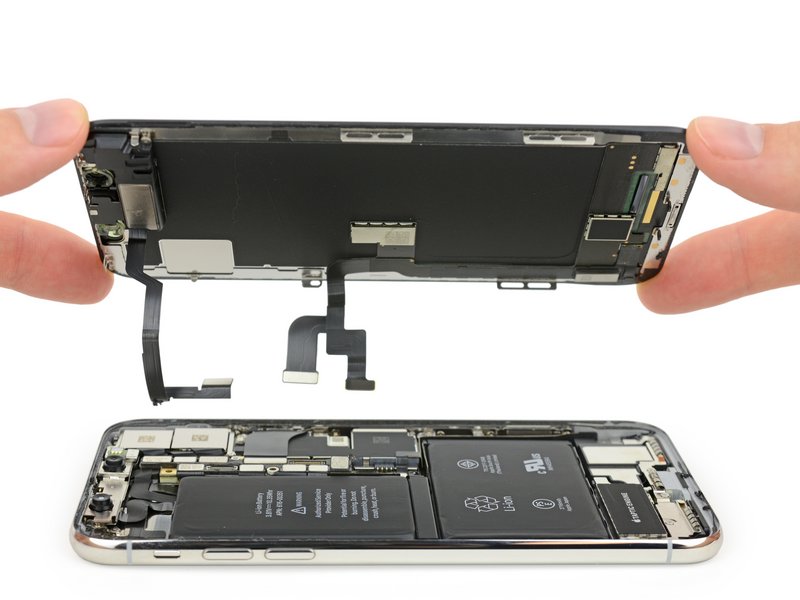

• Tháo cụm màn hình.

• Trong quá trình lắp ráp lại, hãy tạm dừng ở đây nếu bạn muốn thay thế chất kết dính chống thấm nước xung quanh các cạnh của màn hình .

Bước 21: Loa tai nghe và Lắp ráp cảm biến phía trước

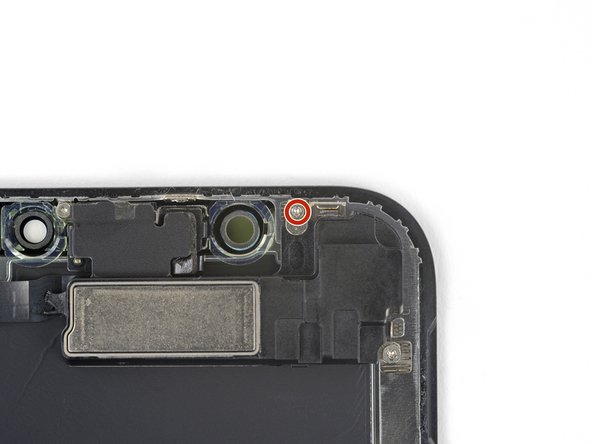

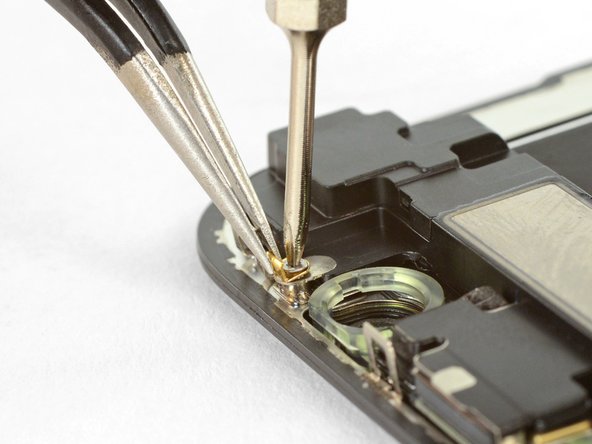

• Màu đỏ: Tháo vít Y000 1,2 mm ở mặt sau của cụm màn hình, gần cổng camera hồng ngoại.

Bước 22:

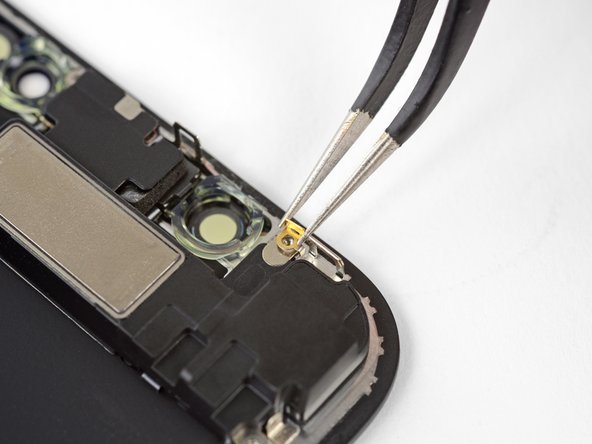

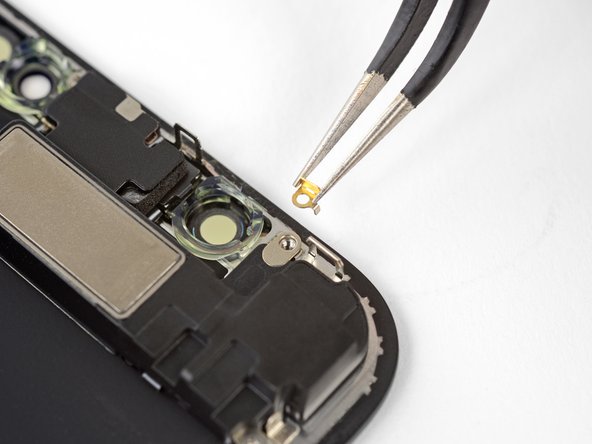

• Bên dưới con vít bạn vừa tháo là một kẹp nối đất nhỏ bằng kim loại. Nếu nó chưa bung ra cùng với con vít, hãy tháo nó ra ngay bây giờ.

• Trong khi lắp ráp lại, định hướng clip như hình minh họa. Giữ kẹp ở vị trí trong khi bạn cài đặt và siết chặt vít.

Bước 23:

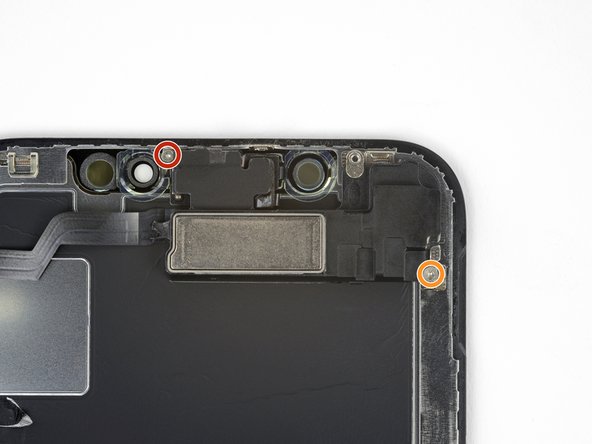

• Tháo thêm hai vít Y000 đang giữ chặt cụm loa / cảm biến:

• Màu đỏ: Một vít 1,6 mm

• Màu cam: Một vít 1,3 mm

Bước 24:

• Loa ngoài của tai nghe được gắn nhẹ vào vị trí.

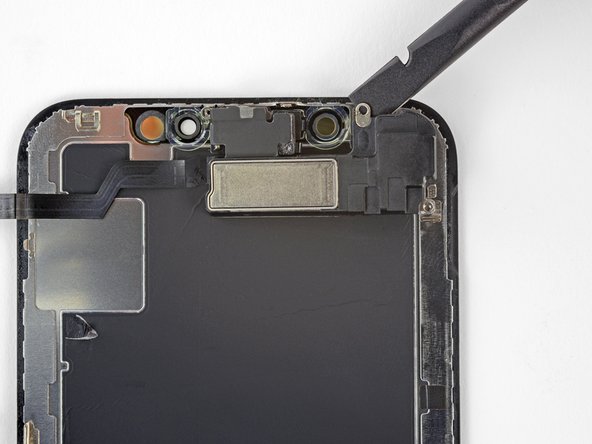

• Sử dụng dao kéo, nhẹ nhàng cạy bên dưới cạnh trên của cụm loa và lật nó lên — xuống và ra khỏi cạnh trên của màn hình.

• Loa vẫn được gắn qua một dây cáp uốn rất mỏng. Hãy cẩn thận để không làm căng hoặc làm hỏng cáp.

Bước 25:

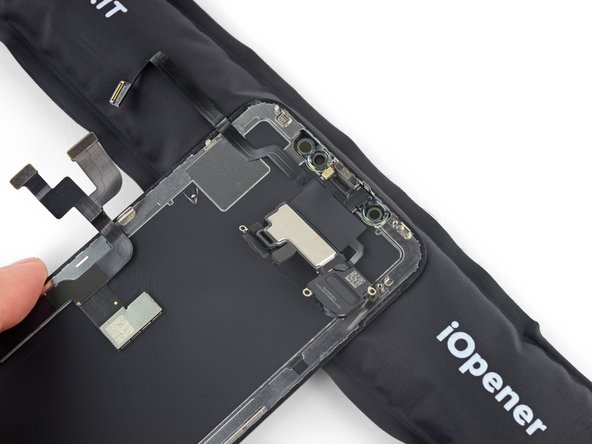

• Sử dụng máy sấy tóc hoặc súng bắn nhiệt hoặc chuẩn bị iOpener và áp dụng nó lên phía trên cùng của màn hình trong khoảng một phút, để làm mềm chất kết dính đang giữ các cảm biến.

Bước 26:

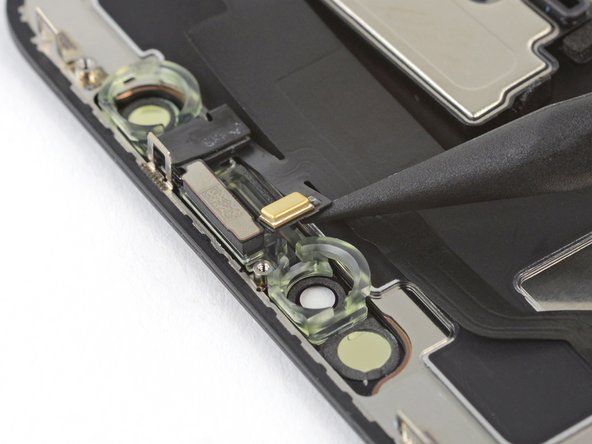

• Cẩn thận trượt cạnh phẳng của spudger bên dưới cáp uốn bên dưới micrô.

• Xoay nhẹ nhàng để tách micrô, đồng thời cẩn thận để không làm căng hoặc làm hỏng cáp uốn.

• Nếu cần, hãy sử dụng đầu nhọn của thanh gạt để hoàn tất việc tách micrô khỏi phần khía của nó ở bảng điều khiển phía trước.

Bước 27:

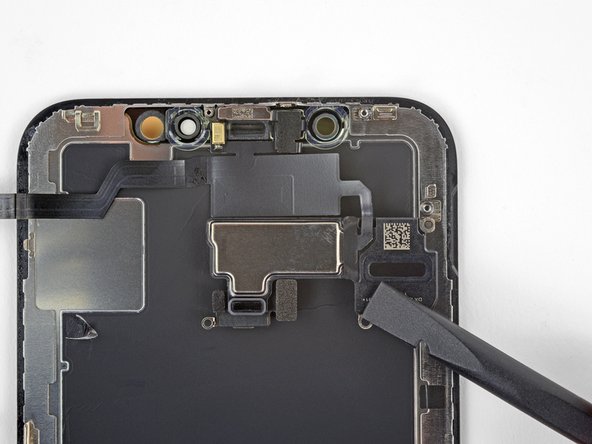

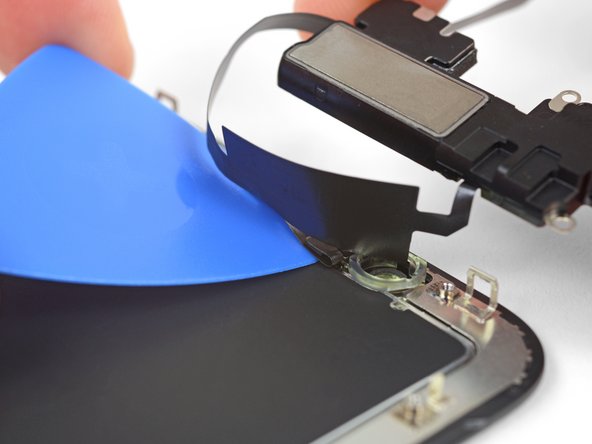

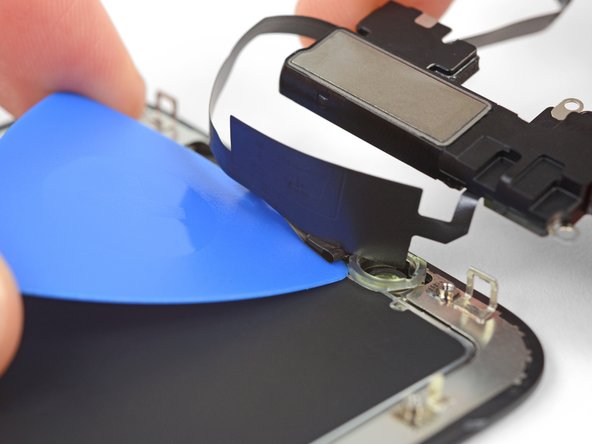

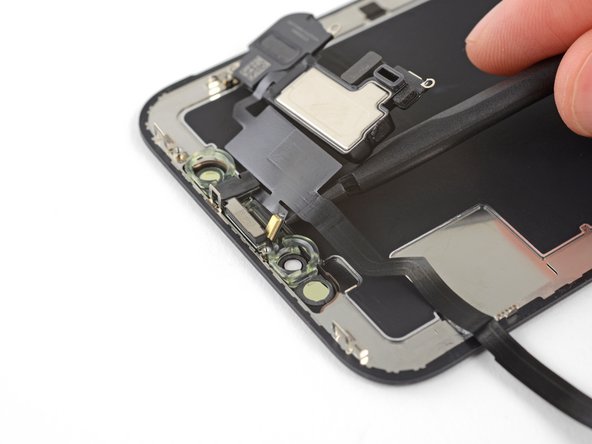

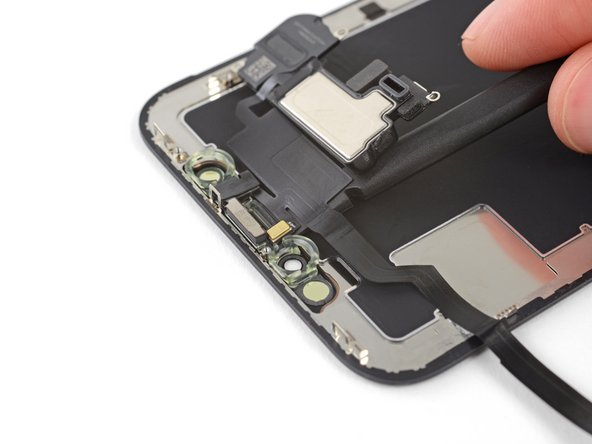

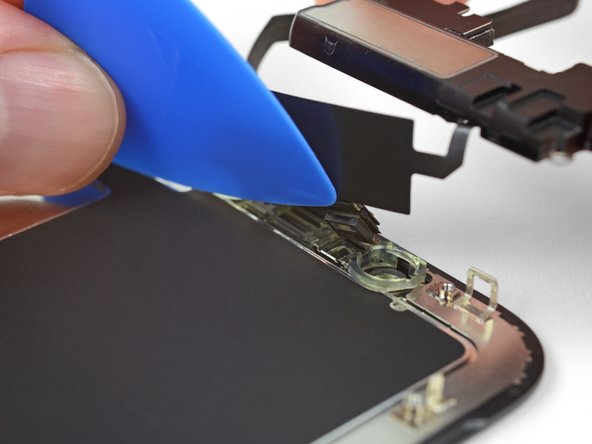

• Làm việc từ trái sang phải, trượt nút mở bên dưới cáp uốn và bên dưới mô-đun cảm biến tiệm cận + đèn chiếu sáng lũ.

• Nhẹ nhàng lắc và nhấc để tách mô-đun khỏi rãnh ở bảng điều khiển phía trước.

• Sẽ rất hữu ích nếu bạn nhấc và giữ loa ngoài đường để truy cập. Chỉ cần cẩn thận không kéo cáp uốn mỏng trong khi bạn làm việc.

Bước 28:

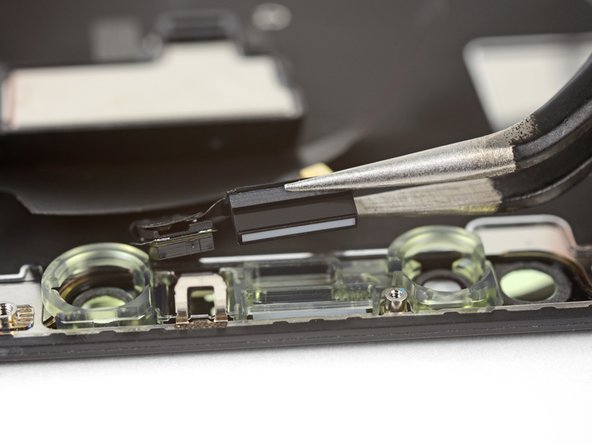

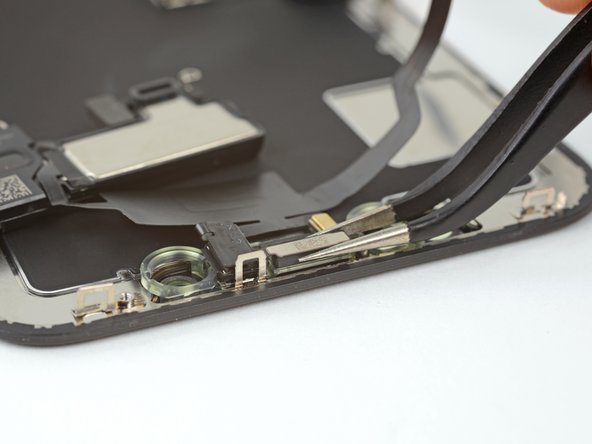

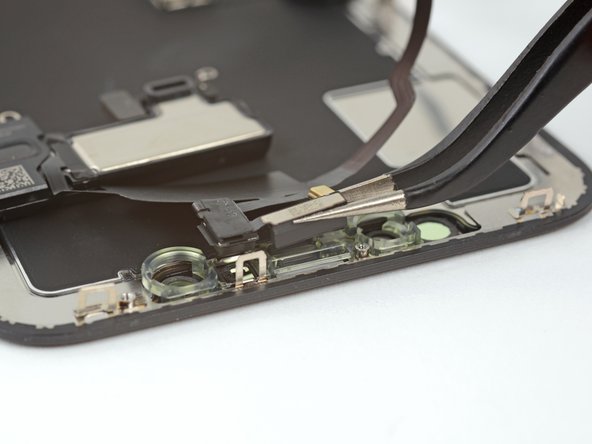

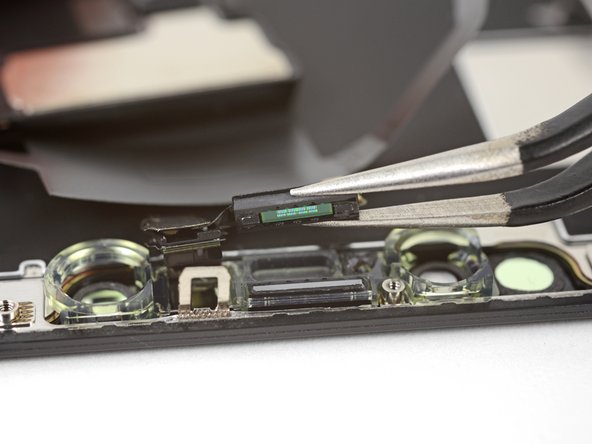

• Sử dụng nhíp để lắc cảm biến ánh sáng xung quanh và nhấc nó lên khỏi rãnh trên màn hình.

• Cảm biến vẫn được gắn vào phần còn lại của cụm cảm biến thông qua một cáp uốn rất mỏng. Hãy cẩn thận để không làm căng hoặc làm hỏng cáp.

Bước 29:

• Nếu bạn đã loại bỏ thành công toàn bộ cảm biến ánh sáng xung quanh, như trong ảnh đầu tiên, hãy tiếp tục bước tiếp theo bên dưới.

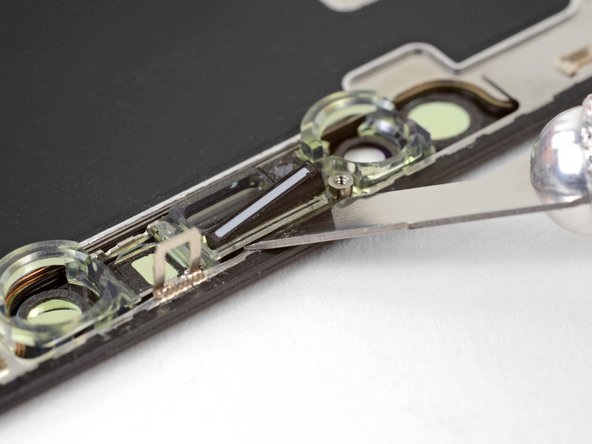

• Nếu dải khuếch tán màu trắng tách ra và vẫn được nhúng trong màn hình, như trong ảnh thứ hai, bạn sẽ cần cẩn thận gạt nó ra dọc theo cạnh trên bằng cách sử dụng một lưỡi dao mỏng hoặc dụng cụ nạy. Việc áp dụng lại nhiệt trước có thể giúp công việc này dễ dàng hơn một chút.

• Trong khi lắp ráp lại, trước tiên hãy lắp bộ khuếch tán vào màn hình, đảm bảo nó quay về đúng hướng (mặt trước được hiển thị trong hình đầu tiên và mặt quay ra sau được hiển thị trong hình thứ ba).

• Sau đó, đặt cảm biến ánh sáng xung quanh trên đầu bộ khuếch tán. Bạn sẽ cần giữ cảm biến ở vị trí trong khi lắp các vít giữ chặt tai nghe / cụm cảm biến. Sau khi các vít được siết chặt, cảm biến sẽ ở đúng vị trí và hoạt động bình thường.

Bước 30:

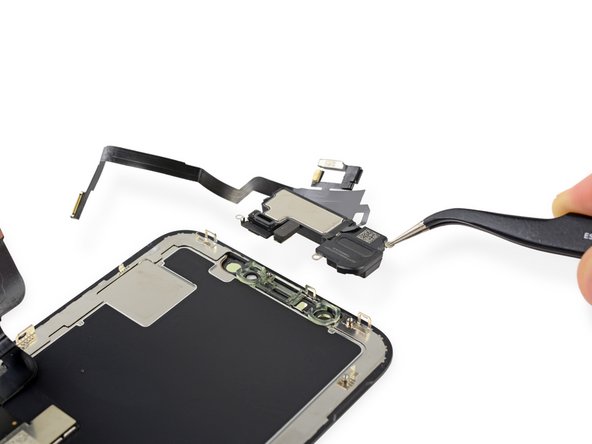

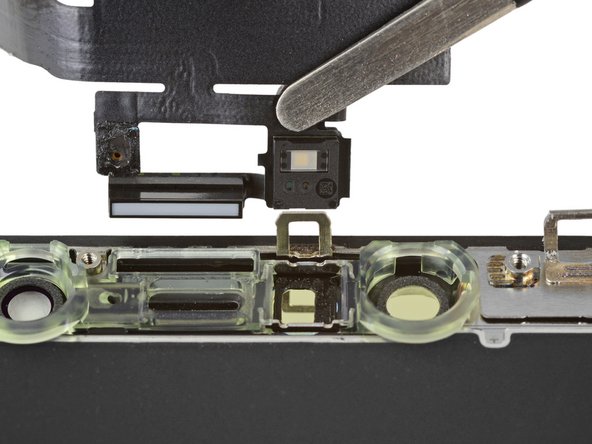

• Tháo loa tai nghe và cụm cảm biến phía trước.

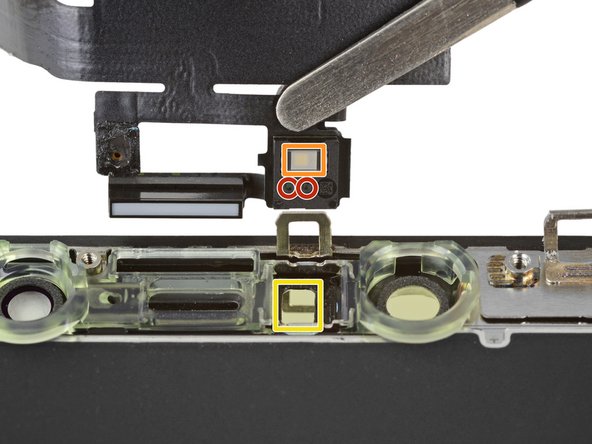

• Trong khi lắp ráp lại, hãy kiểm tra vị trí của mô-đun nhựa đen có chứa các thành phần sau:

• Màu đỏ: Cảm biến tiệm cận

• Màu cam: Đèn chiếu sáng lũ lụt

• Màu vàng: Mô-đun phải được định vị sao cho các thành phần này không bị cản trở bởi bất kỳ chất kết dính nào.
