Mô tả

Sử dụng hướng dẫn này để thay thế bảng thông tin liên lạc của iPad 3G có trách nhiệm gửi / nhận dữ liệu 3G.

Bước 1: Hiển thị hội

  • . Nếu kính hiển thị của bạn bị nứt, hãy tiếp tục bị vỡ và ngăn ngừa tổn thương cơ thể trong quá trình sửa chữa bằng cách chạm vào kính.
  • Đặt các dải băng đóng gói chồng lên nhau trên màn hình của iPad cho đến khi toàn bộ khuôn mặt được che phủ.
  • Điều này sẽ giữ cho mảnh thủy tinh chứa và cung cấp tính toàn vẹn cấu trúc khi prying và nâng màn hình.
  • Làm tốt nhất của bạn để làm theo phần còn lại của hướng dẫn như mô tả. Tuy nhiên, sau khi kính bị vỡ, nó sẽ có khả năng tiếp tục nứt khi bạn làm việc, và bạn có thể cần phải sử dụng một công cụ kim loại tò mò để vớt kính ra.
  • Đeo kính an toàn để bảo vệ mắt và cẩn thận không làm hỏng màn hình LCD.

Bước 2:

  • IPad được hiển thị trong các bức ảnh có thể hơi khác so với iPad của bạn, nhưng quy trình cũng giống nhau.
  • Chèn một thanh kim loại giữa cạnh phải của cụm màn hình và cụm lắp ráp phía sau.
  • Xoay spudger ra xa bạn để nhả các tab dọc theo cạnh trên cùng của màn hình.

Bước 3:

  • Chèn một miếng kim loại thứ hai giữa cạnh trên của cụm màn hình và cụm lắp ráp phía sau để giữ các tab không bị gãy vào vị trí.
  • Cạy cụm màn hình ra khỏi bảng phía sau.

Bước 4:

  • Tiếp tục prying màn hình hiển thị ra khỏi bảng điều khiển phía sau dọc theo phía dưới và cạnh trái của iPad.
  • Sử dụng hết sức thận trọng khi bạn tiếp cận cạnh trên của iPad. Cáp ribbon số hóa được đặt gần mép của bảng điều khiển phía sau và có thể dễ dàng bị hỏng.

Bước 5:

  • Nhấc cụm màn hình ra khỏi cụm bảng phía sau bằng cạnh dưới của nó.
  • Không nhấc quá mức cụm màn hình ra khỏi phần còn lại của iPad, vì cáp ăng-ten mỏng manh với rất ít khe cắm vẫn kết nối hai thành phần.

Bước 6:

  • Sử dụng đầu phẳng của một spudger để nâng đầu nối ăng-ten gần nhất với đáy của iPad lên khỏi ổ cắm trên bảng truyền thông.

Bước 7:

Trong các bước sau, bạn sẽ ngắt kết nối ba dây cáp gắn cụm màn hình vào bảng logic. Các dây cáp dành cho các thành phần sau:

  • Số hóa
  • Cảm biến ánh sáng xung quanh
  • Cáp dữ liệu hiển thị

Bước 8:

  • Sử dụng các cạnh của một công cụ mở iPod để lật lên giữ lại cánh giữ cáp số hóa ribbon trong ổ cắm của họ trên bảng logic.
  • Hãy chắc chắn rằng bạn đang lật lên nắp giữ lại, không phải là ổ cắm chính nó.
  • Kéo cáp ribbon số hóa thẳng ra khỏi ổ cắm của chúng.

Bước 9:

  • Sử dụng công cụ mở iPod để tháo đầu nối cảm biến ánh sáng xung quanh khỏi ổ cắm bằng cách nhẹ nhàng kéo lên trên.

Bước 10:

  • Ngắt kết nối cáp dữ liệu hiển thị ra khỏi bo mạch chính bằng cách lật phần giữ kim loại bằng tab kéo nhựa màu đen của nó.
  • Kéo đầu nối cáp ra khỏi ổ cắm của nó.
  • Kéo đầu nối song song với mặt của bảng logic.

Bước 11:

  • Tháo cụm màn hình khỏi cụm bảng phía sau.

Bước 12: Ban truyền thông

  • Sử dụng cạnh của một công cụ mở iPod để cẩn thận nâng đầu nối ăng ten còn lại lên khỏi bảng truyền thông

Bước 13:

  • Tháo tuyến cáp nút điều khiển dọc theo cạnh trên của bảng truyền thông.
  • Kéo cáp truyền thông lên trên để nâng đầu nối lên và ra khỏi ổ cắm trên bảng logic.

Bước 14:

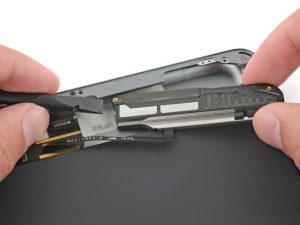

  • Tháo ốc vít T5 Torx duy nhất bảo đảm bảng thông tin liên lạc vào vỏ phía sau.

Bước 15:

  • Nếu cần, nâng cạnh phải của bảng truyền thông lên trên để nhả nó ra khỏi miếng dính dính vào vỏ phía sau.
  • Kéo bảng truyền thông ra khỏi ổ cắm của nó trên bảng logic.
