iPhone 6s Plus – Thay thế vỏ sau

Bước 1:

!!! Trước khi tháo iPhone, hãy xả pin xuống dưới 25%. Pin lithium-ion được sạc có thể bắt lửa và / hoặc nổ nếu vô tình bị thủng.

• Tắt nguồn iPhone của bạn trước khi bắt đầu tháo gỡ.

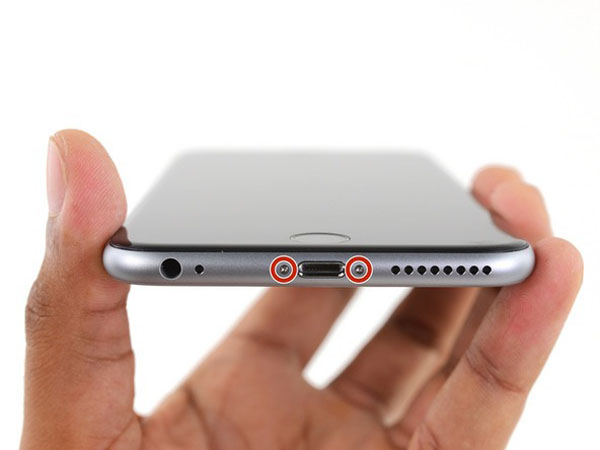

• Tháo hai vít Pentalobe 3.4 mm ở hai bên của cổng Lightning.

Bước 2:

Mở màn hình hiển thị trên 6s Plus sẽ tách dải băng mỏng xung quanh chu vi của màn hình. Nếu bạn muốn thay thế chất kết dính, hãy chuẩn bị sẵn một dải băng dính mới trước khi tiếp tục. Nó có thể hoàn thành việc sửa chữa mà không thay thế các chất kết dính, và bạn có thể sẽ không nhận thấy bất kỳ sự khác biệt trong chức năng.

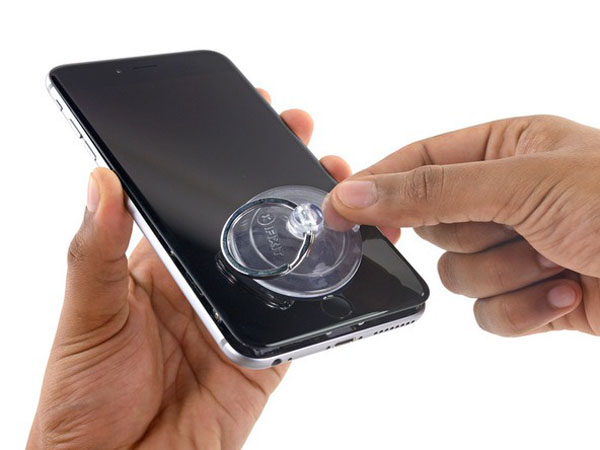

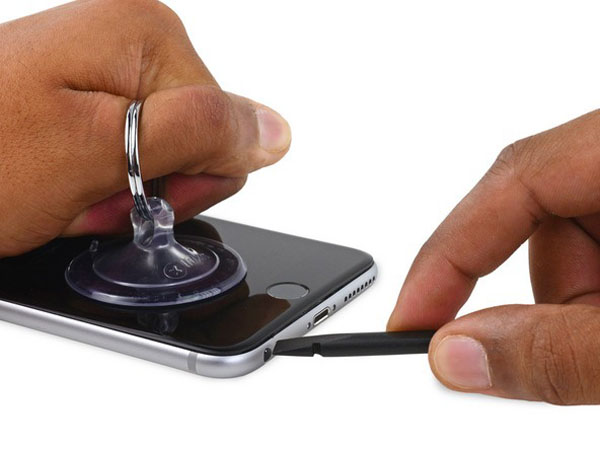

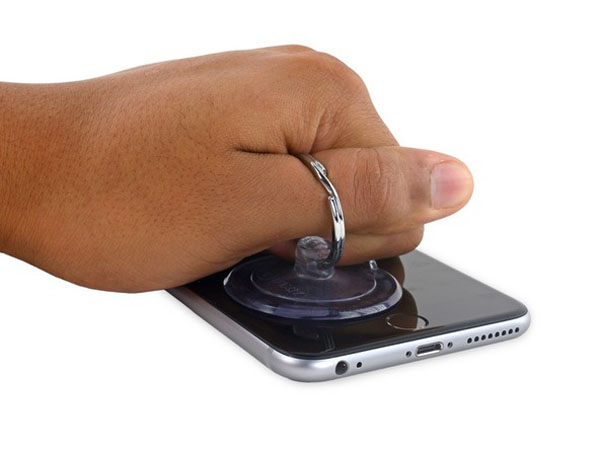

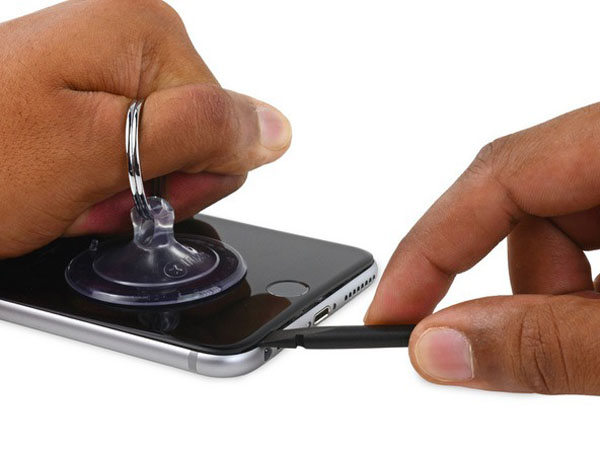

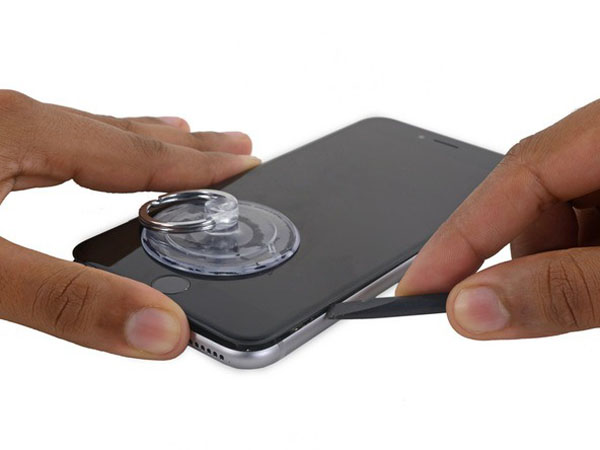

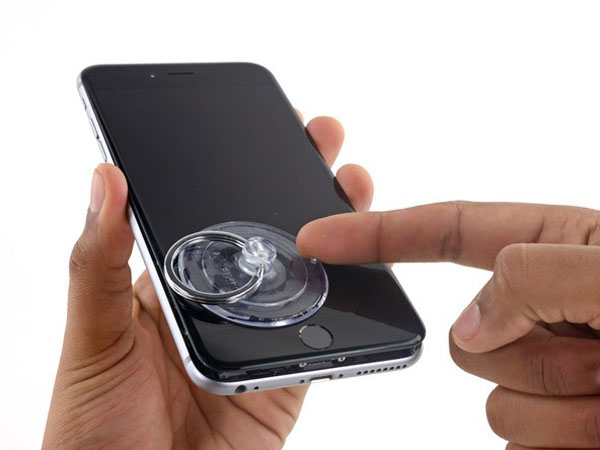

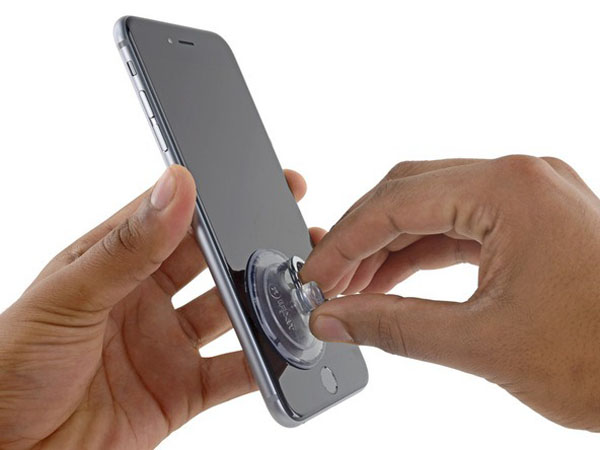

• Áp dụng cốc hút vào góc dưới bên trái của cụm màn hình.

Bước 3:

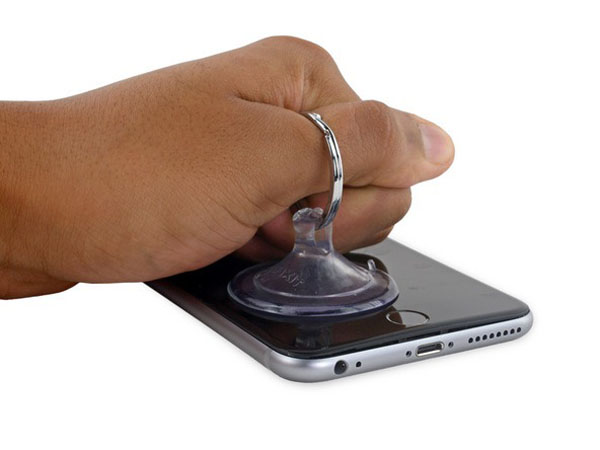

• Kéo lên trên cốc hút với công ty, áp lực không đổi để tạo ra một khoảng cách nhỏ giữa bảng điều khiển phía trước và phía sau trường hợp.

!!! Kéo quá mạnh có thể làm hỏng cụm màn hình. Chỉ áp dụng đủ áp lực để tạo ra một khoảng cách nhỏ giữa cụm màn hình và vỏ phía sau.

Bước 4:

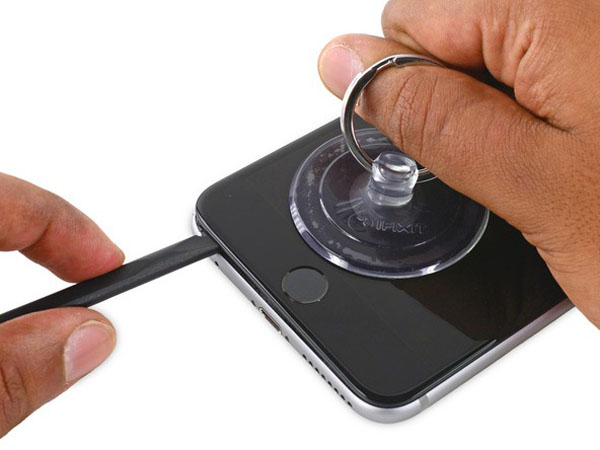

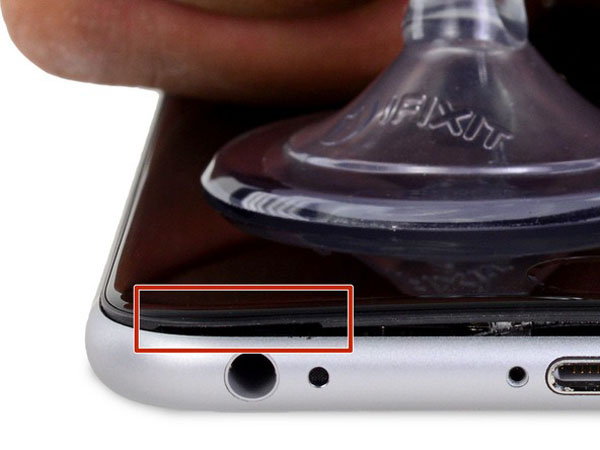

• Nơi an toàn nhất để nâng lên là điểm nhấn ở mặt trước phía trên giắc cắm tai nghe.

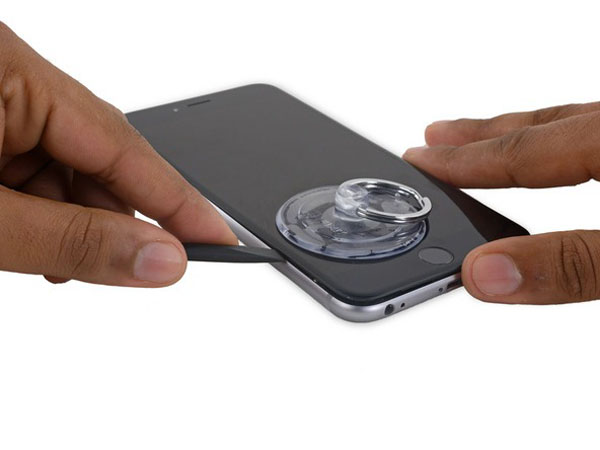

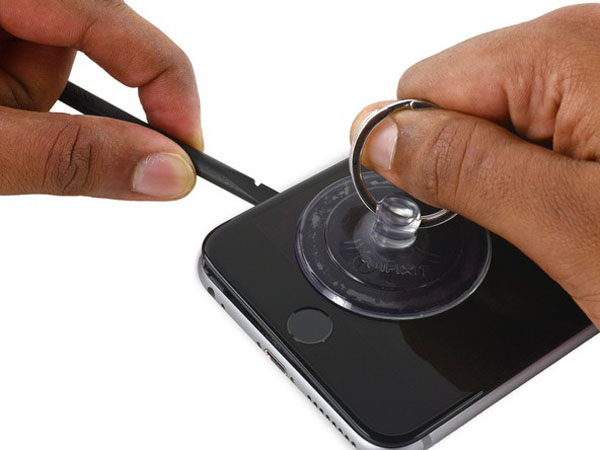

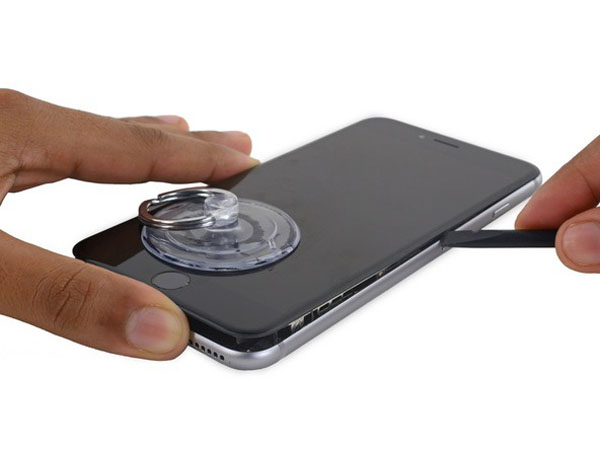

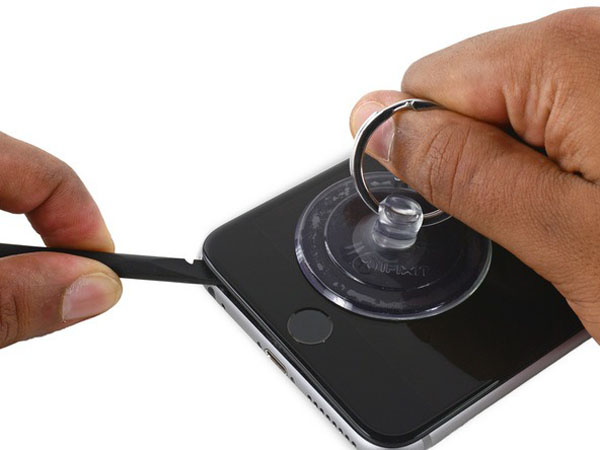

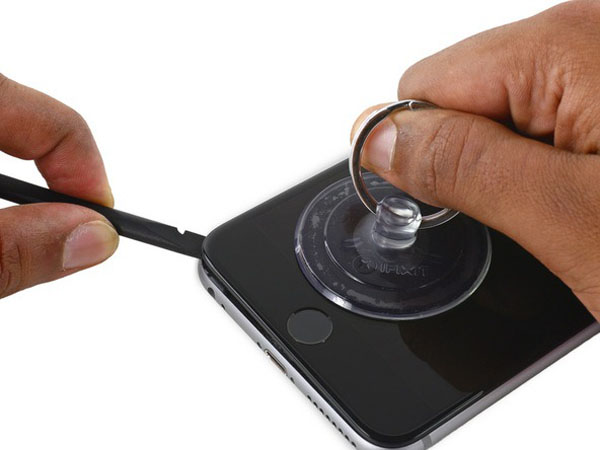

• Trong khi vẫn duy trì áp lực trên cốc hút, hãy đặt đầu phẳng của một ống hút vào khe hở, ngay phía trên giắc cắm tai nghe.

Bước 5:

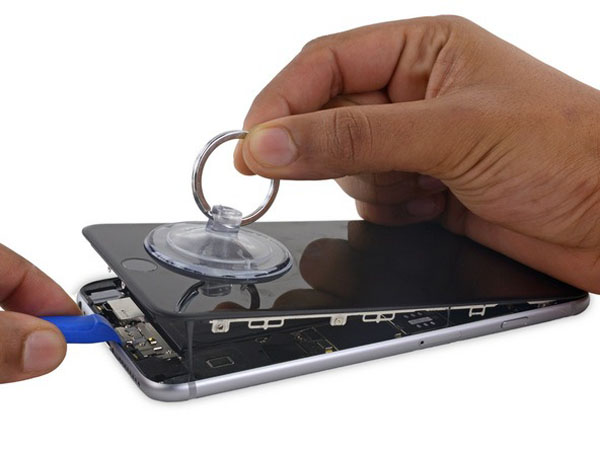

• Xoay thanh gạt để mở rộng khoảng cách giữa mặt trước và vỏ phía sau.

Bước 6:

• Trong khi kéo mạnh lên trên cốc hút, trượt cạnh của spudger dưới góc dưới cùng bên trái của màn hình.

Bước 7:

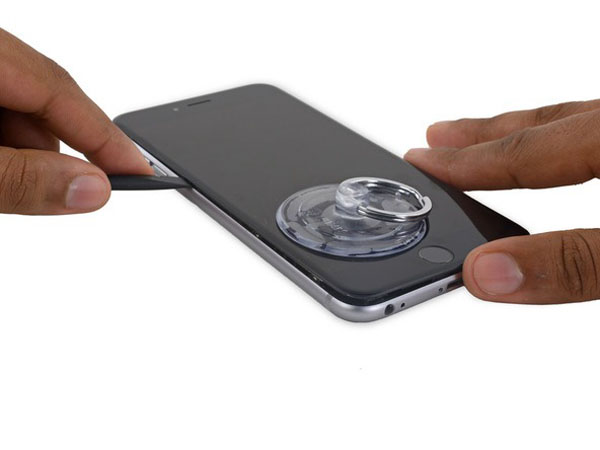

• Trượt đầu của spudger lên phía bên trái của điện thoại, giữa bảng điều khiển phía trước và vỏ phía sau.

Bước 8:

• Chèn đầu phẳng của spudger dưới cạnh phải của màn hình.
• Trượt spudger lên phía bên phải.

Bước 9:

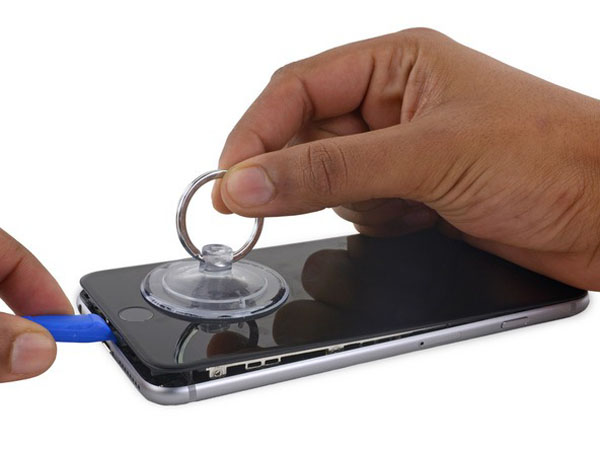

• Sử dụng dụng cụ mở nhựa để giữ vỏ phía sau trong khi kéo cốc hút lên để mở điện thoại.

!!! Không loại bỏ hoàn toàn màn hình hoặc bạn sẽ làm hỏng cáp dữ liệu kết nối màn hình gần cạnh trên cùng của iPhone.

Bước 10:

• Kéo lên nub nhỏ trên cốc hút để lấy ra khỏi màn hình.

Bước 11:

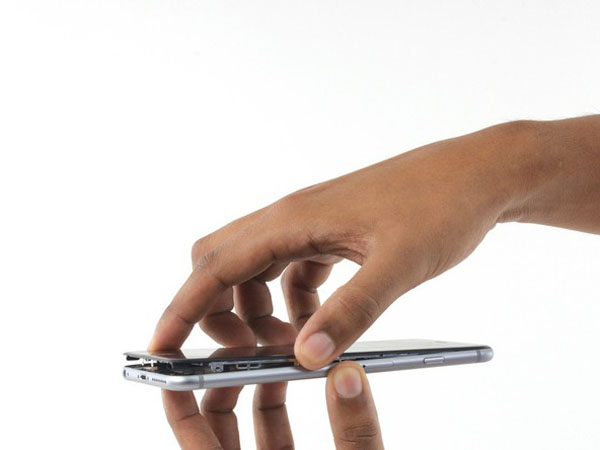

• Nhẹ nhàng nắm bắt cụm màn hình và nhấc nó lên để mở điện thoại, sử dụng các clip ở phía trên cùng của bảng mặt trước làm bản lề.

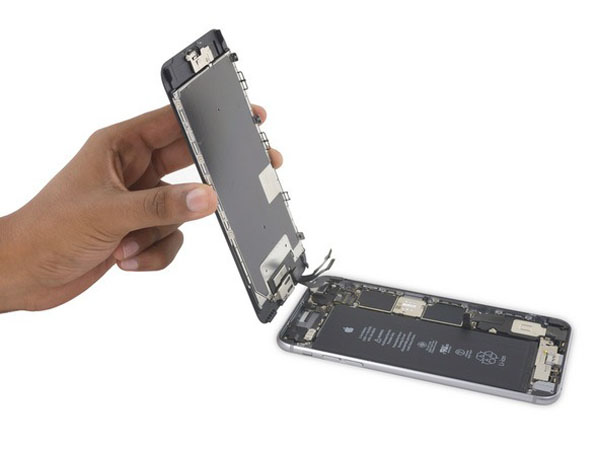

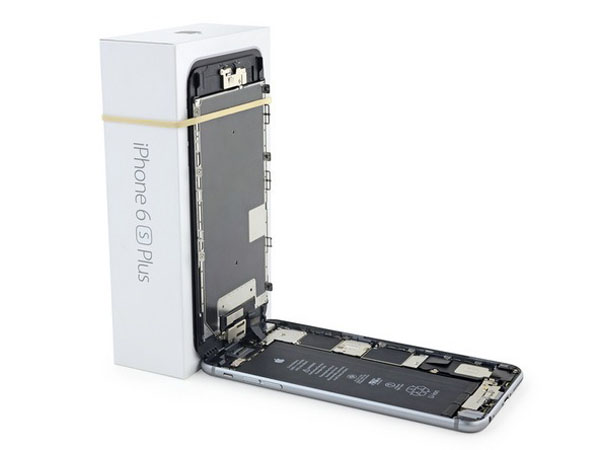

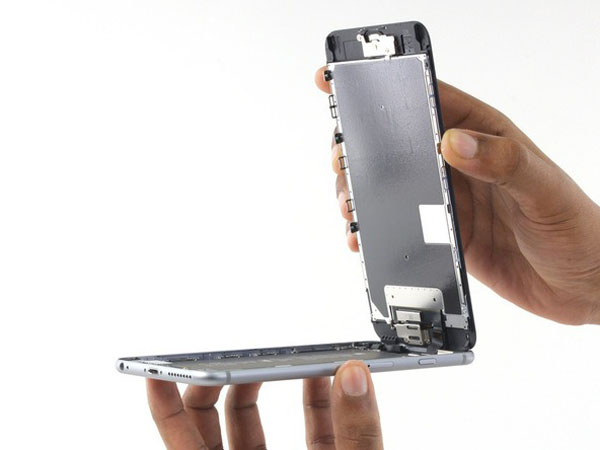

• Mở màn hình hiển thị về góc 90º, và tựa nó vào vật gì đó để giữ nó trong khi bạn đang làm việc trên điện thoại.

!!! Không mở màn hình lớn hơn 90º — nó vẫn được kết nối với phía trên cùng của điện thoại bằng cáp hiển thị, số hóa và cáp camera phía trước có thể xé dễ dàng.

• Thêm băng cao su để giữ màn hình hiển thị an toàn tại chỗ trong khi bạn làm việc. Điều này ngăn cản sự căng thẳng quá mức trên cáp hiển thị.

Trong một nhúm, bạn có thể sử dụng một đồ uống đóng hộp chưa mở để hỗ trợ màn hình.

Bước 12:

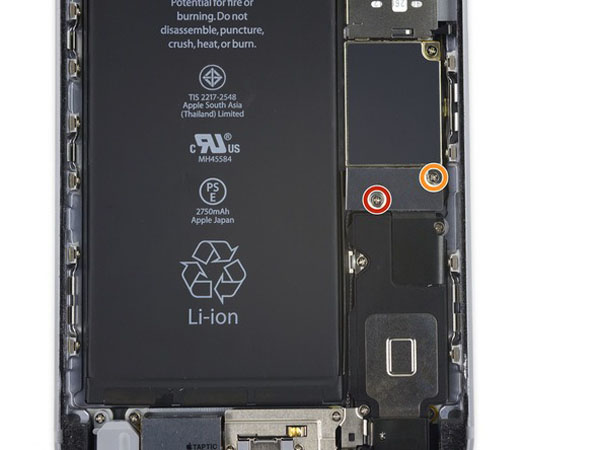

Tháo hai vít Phillips đảm bảo giá đỡ đầu nối pin vào bảng logic, có độ dài sau:

• Một vít 2,9 mm
• Một vít 2,3 mm

Trong suốt hướng dẫn này, hãy theo dõi cẩn thận các vít của bạn sao cho mỗi vít quay trở lại vị trí của nó trong quá trình lắp ráp lại. Lắp đặt ốc vít sai vị trí có thể gây hư hỏng vĩnh viễn.

Bước 13:

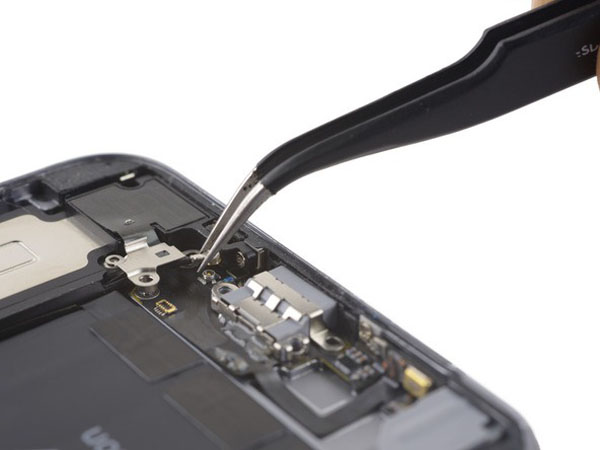

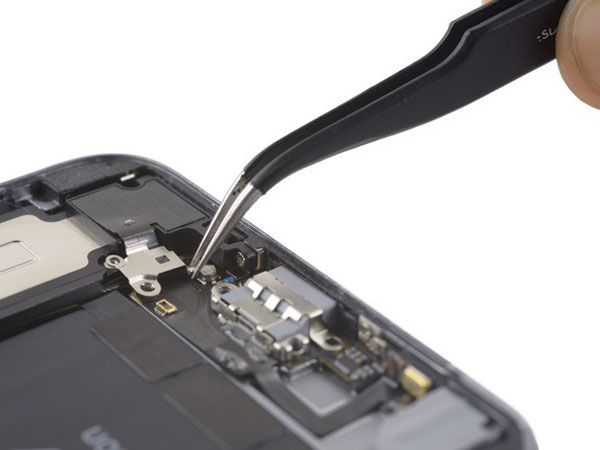

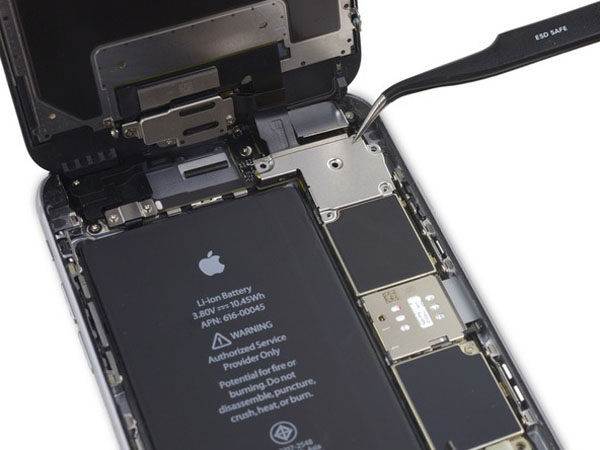

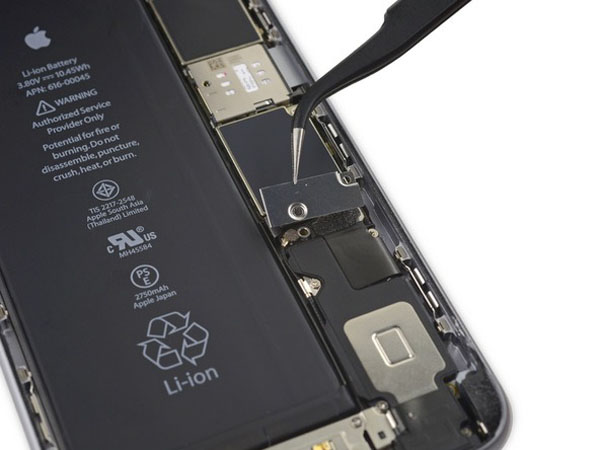

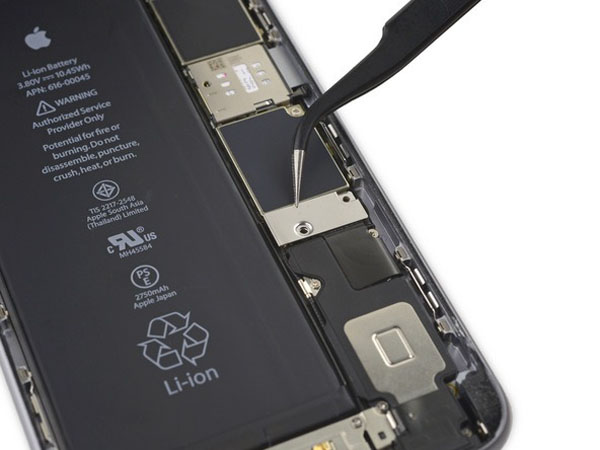

• Tháo giá đỡ đầu nối pin.

Bước 14:

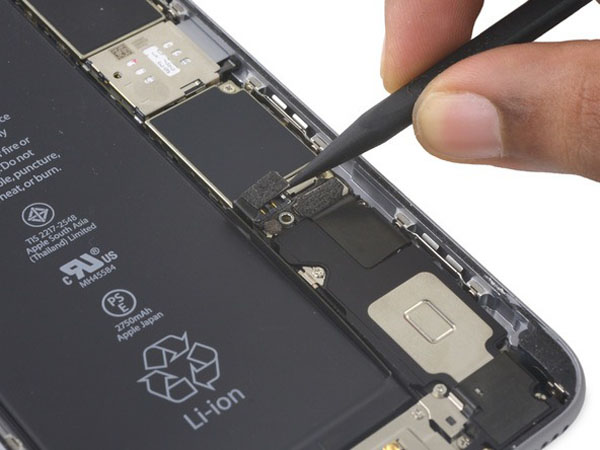

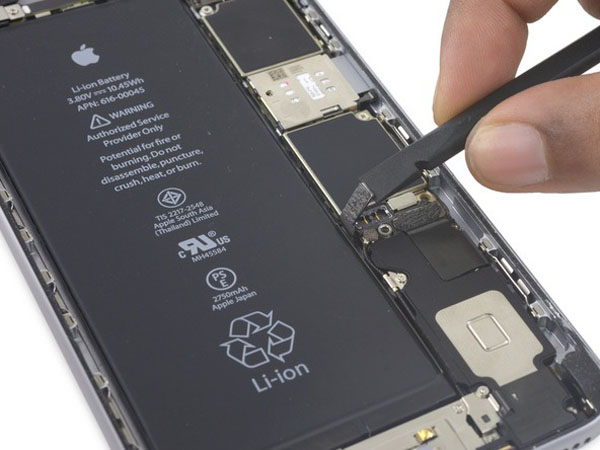

• Sử dụng một spudger hoặc một móng tay sạch để ngắt kết nối pin bằng cách prying nó thẳng lên khỏi bảng logic.

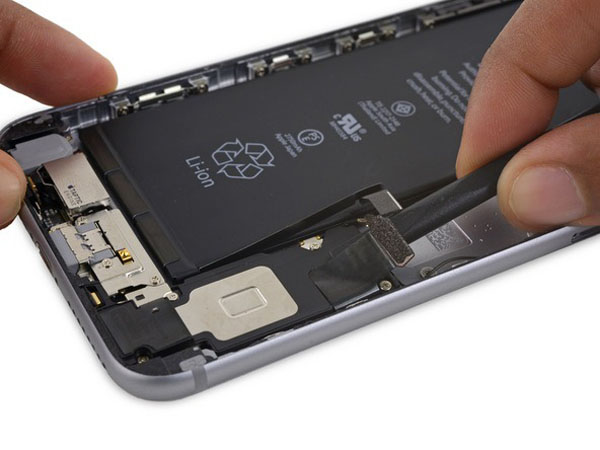

Bước 15:

• Uốn cong đầu nối lại để đảm bảo nó không tiếp xúc và cấp nguồn cho iPhone khi bạn đang làm việc với nó.

Bước 16:

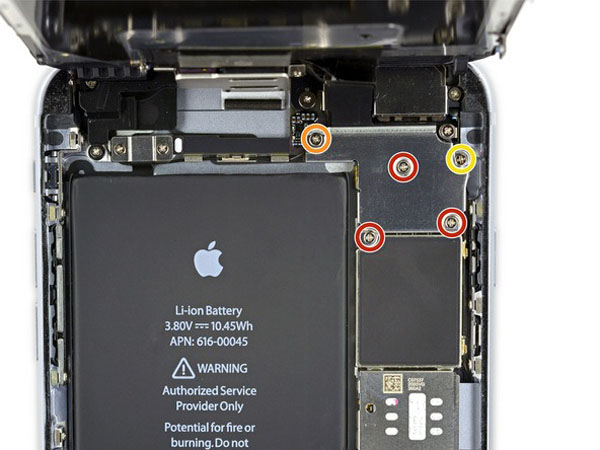

Tháo các vít Phillips sau đây:

• Ba vít 1,3 mm
• Một vít 1,6 mm
• Một vít 3.0 mm

Trong quá trình reassembly, điều quan trọng là đặt vít 3.0 mm này ở góc trên cùng bên phải của giá đỡ. Đặt nó ở bất cứ nơi nào khác có thể làm hỏng bảng logic.

Bước 17:

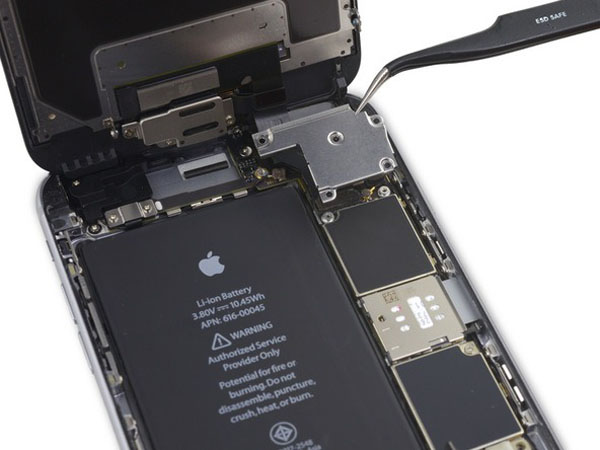

• Tháo khung cáp màn hình.

Bước 18:

!!! Hãy cẩn thận để chỉ nâng lên trên kết nối chính nó và không phải là ổ cắm trên bảng logic.

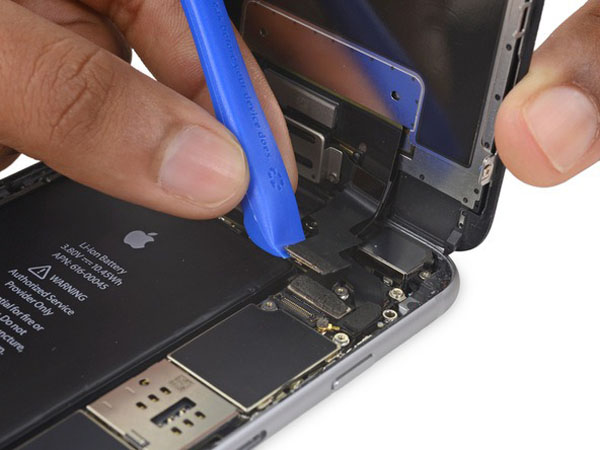

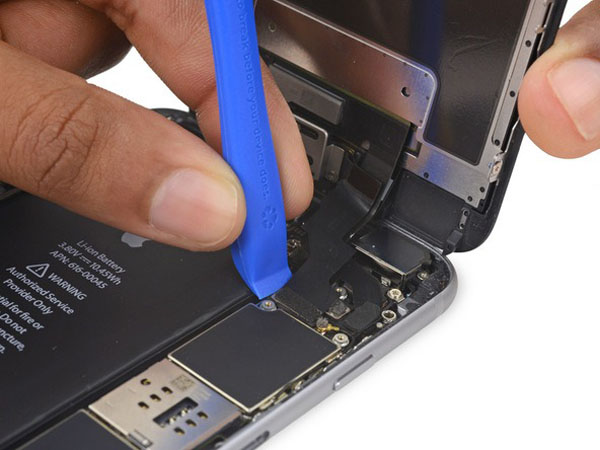

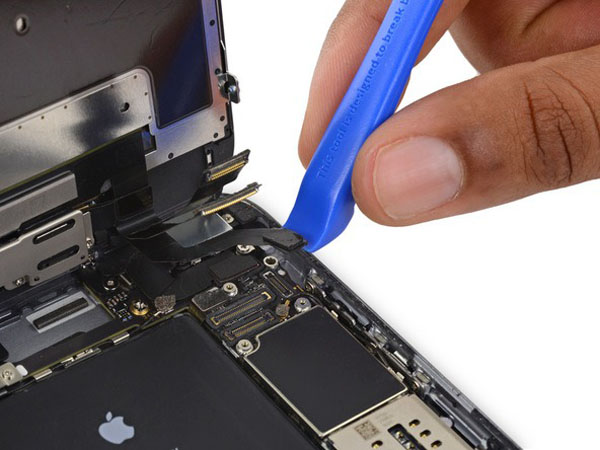

• Sử dụng công cụ mở nhựa để ngắt kết nối camera phía trước và đầu nối cáp cảm biến.

Bước 19:

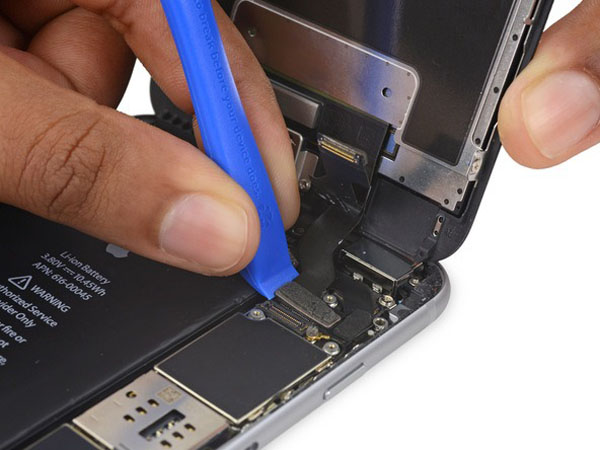

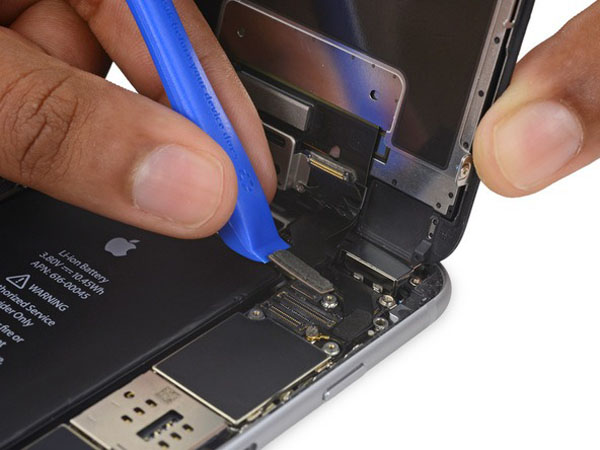

• Sử dụng một công cụ mở nhựa để ngắt kết nối cáp số hóa bằng cách kéo nó thẳng lên từ ổ cắm của nó trên bảng logic.

Khi kết nối lại cáp số hóa, không nhấn trung tâm của đầu nối. Nhấn một đầu của đầu nối, sau đó nhấn đầu kia. Cách nhấn ở giữa đầu nối có thể làm cong thành phần và gây hư hỏng số hóa.

Bước 20:

!!! Hãy chắc chắn rằng pin đã bị ngắt kết nối trước khi bạn ngắt kết nối hoặc kết nối lại cáp trong bước này.

• Ngắt kết nối cáp hiển thị bằng cách kéo nó thẳng lên từ ổ cắm của nó trên bảng logic.

Bước 21:

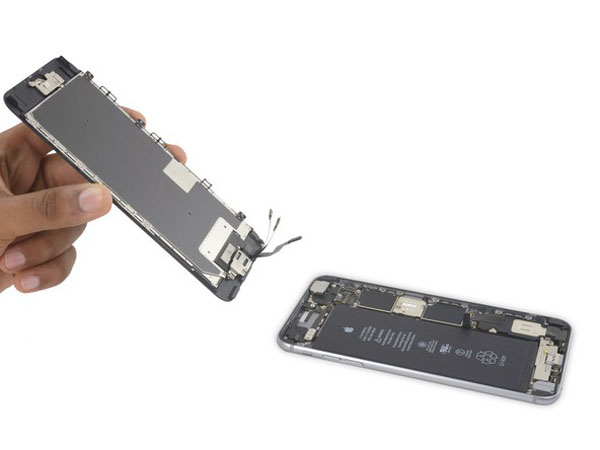

• Tháo cụm màn hình.

Trong quá trình reassembly, tạm dừng ở đây nếu bạn muốn thay thế các chất kết dính xung quanh các cạnh của màn hình.

Bước 22:

• Bóc vỏ bất kỳ băng nào che các vít khung máy ảnh iSight.

Bước 23:

Tháo các đinh vít Phillips sau đây trên khung máy ảnh:

• Một vít 1,9 mm
• Một vít 2,4 mm

Bước 24:

• Tháo khung máy ảnh iSight.

Bước 25:

• Ngắt kết nối đầu nối camera iSight khỏi ổ cắm của nó trên bảng logic.

!!! Hãy chắc chắn để nâng lên chỉ kết nối và không phải là ổ cắm trên bảng logic.

Bước 26:

• Chèn đầu phẳng của spudger giữa camera iSight và vỏ sau.
• Nhẹ nhàng nhổ máy ảnh ra khỏi vỏ máy.

Bước 27:

• Tháo máy ảnh iSight.

Bước 28:

• Lắp công cụ đẩy SIM vào lỗ trong khay SIM.
• Nhấn để đẩy khay SIM ra.

Bước 29:

• Tháo khay SIM ra.

Khi lắp lại khay SIM, đảm bảo định hướng khay sao cho lỗ đẩy SIM ở phía dưới.

Bước 30:

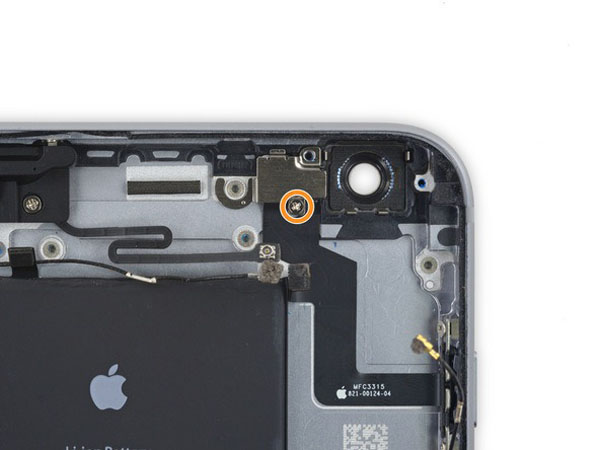

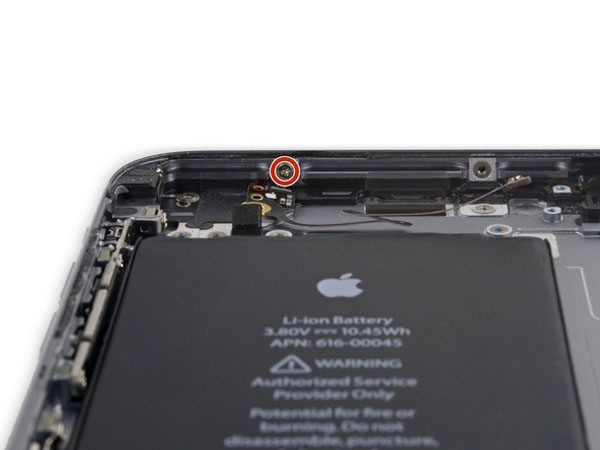

• Tháo vít Phillips 1,4 mm duy nhất giữ khung NFC tại chỗ.

Bước 31:

• Tháo khung NFC.

Bước 32:

• Tháo hai vít Phillips 2,7 mm bảo đảm giá đỡ cáp điều khiển âm thanh vào bảng logic.

Bước 33:

• Tháo khung cáp điều khiển âm thanh.

Bước 34:

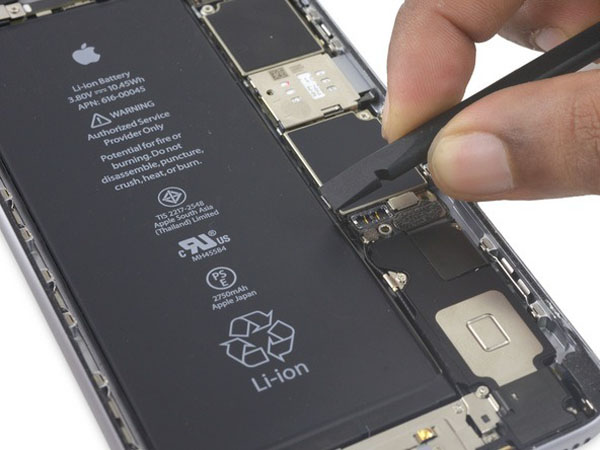

• Ngắt kết nối cáp điều khiển âm thanh bằng cách kéo đầu nối thẳng lên khỏi ổ cắm của nó trên bảng logic.

Bước 35:

• Ngắt kết nối cáp ăng ten di động bằng cách kéo đầu nối của nó thẳng lên từ ổ cắm tương ứng trên bo mạch logic.

Bước 36:

• Ngắt kết nối cáp ăng-ten đa dạng Wi-Fi bằng cách làm gián đoạn đầu nối của nó từ bảng logic.

Bước 37:

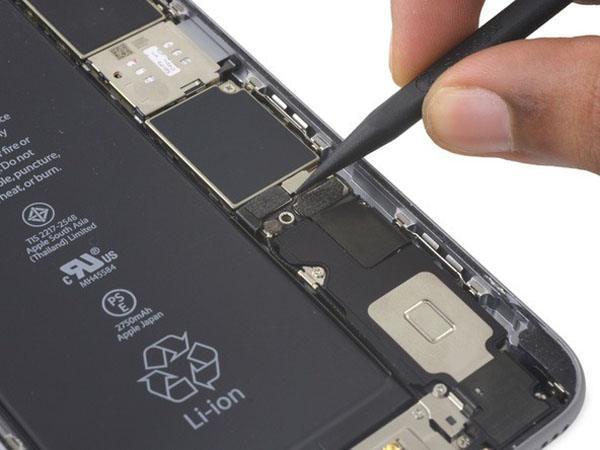

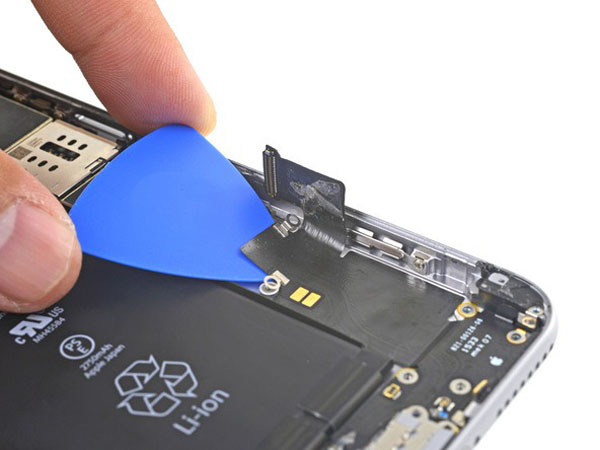

• Ngắt kết nối cáp flex nút nguồn khỏi ổ cắm trên bo mạch logic.

Bước 38:

• Ngắt kết nối cáp ăng-ten kết nối đầu nối sét bằng cách kéo nó lên từ bảng logic.

Bước 39:

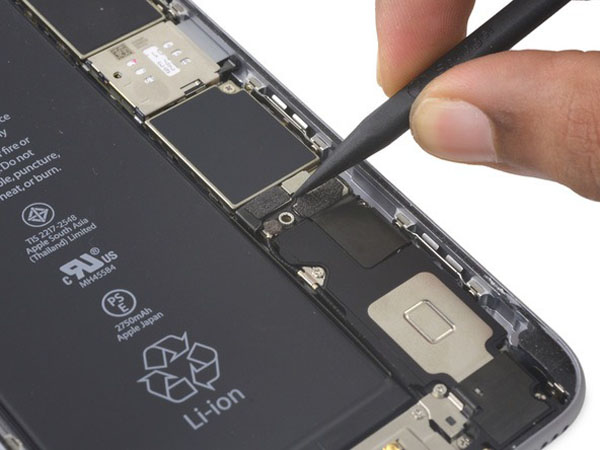

• Sử dụng đầu phẳng của một spudger để ngắt kết nối cáp nối đầu nối Lightning khỏi bo mạch logic.

Bước 40:

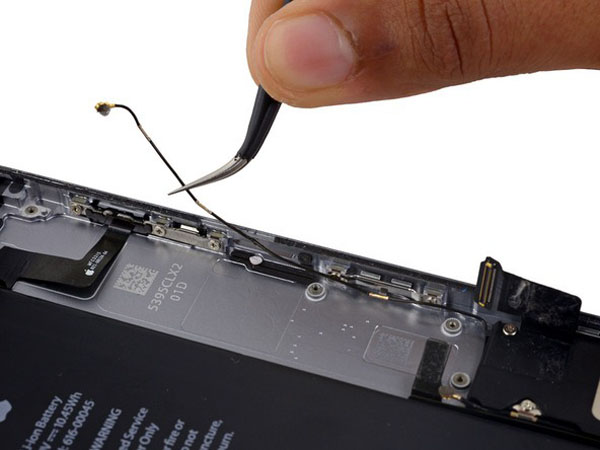

• Di chuyển cáp ăng-ten từ hai clip ở cạnh phải của bảng logic.

Bước 41:

Tháo các vít sau:

• Một vít Phillips 1,3 mm
• Một vít Phillips 2,6 mm
• Một vít vặn vít 2.2 mm

Vít standoff được loại bỏ tốt nhất bằng cách sử dụng một Bit Standoff Screwdriver Bit và xử lý trình điều khiển.

!!! Trong một pinch, một tuốc nơ vít flathead nhỏ sẽ làm công việc – nhưng sử dụng thận trọng hơn để đảm bảo nó không trượt và làm hỏng các thành phần xung quanh.

Bước 42:

• Tháo khung.

Bước 43:

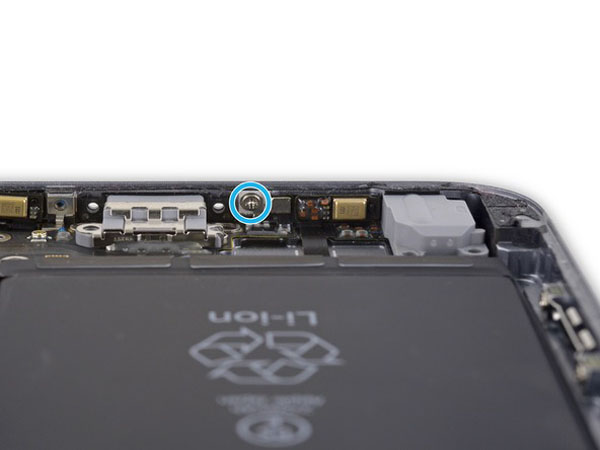

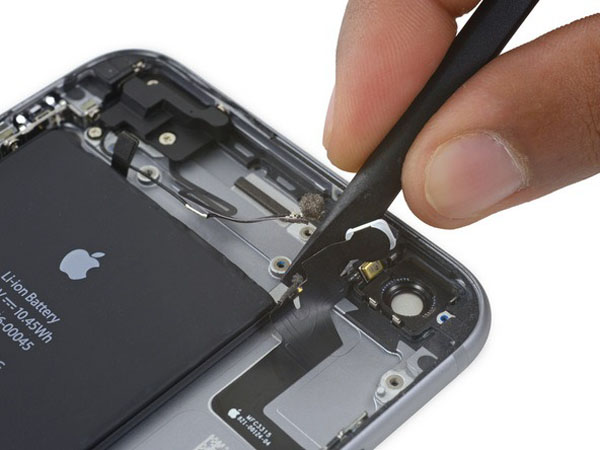

• Vượt qua cáp ăng ten di động phía trên bên trái từ clip bảng logic đầu tiên bằng cách đẩy nó ra từ dưới clip, về phía pin.

Bước 44:

• Tiếp tục từ chối cáp ăng-ten di động từ các clip bảng logic thứ hai và thứ ba.
• Sử dụng đầu nhọn của một ống hút để nhẹ nhàng nâng cáp ăng-ten di động từ kẹp bảng logic ở giữa.

!!! Đừng cố gắng tháo nó bằng cách kéo dây cáp, vì nó sẽ xé dễ dàng.

Để cáp tiếp cận ổ cắm của nó trên bảng logic, bạn phải định tuyến nó trên bảng logic và bên dưới cáp flex điều khiển âm thanh, như được hiển thị trong ảnh đầu tiên.

Bước 45:

• Tháo vít Phillips 2.0 mm cuối cùng ngay bên dưới đầu đọc thẻ SIM.

Bước 46:

• Cẩn thận nâng lên — nhưng không tháo – bảng logic, nhấc nó lên từ cạnh dưới gần đầu nối Lightning nhất.

Bước 47:

• Mẹo bo mạch logic lên đến vị trí thẳng đứng để lộ đầu nối ăng-ten đơn ở mặt dưới, gần mép trên của bảng.

!!! Không cố gắng tháo hoàn toàn bảng logic, vì ăng-ten Wi-Fi / Bluetooth vẫn được kết nối với mặt dưới của bảng.

Bước 48:

• Nhẹ nhàng đặt bảng logic lộn ngược, với phần trên cùng tựa vào vỏ phía sau của iPhone.

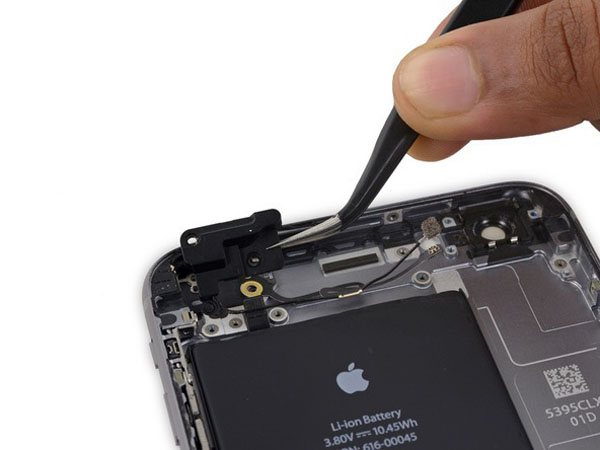

• Sử dụng đầu phẳng của thanh công cụ để ngắt kết nối cáp ăng-ten Wi-Fi / Bluetooth khỏi ổ cắm của nó ở mặt sau của bảng logic.

Bước 49:

• Tháo bảng logic.

Bước 50:

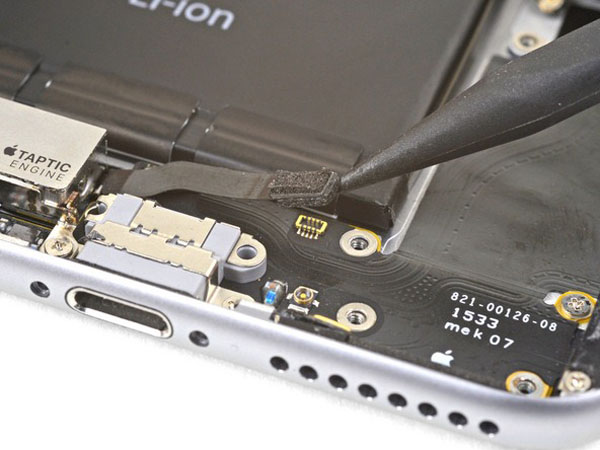

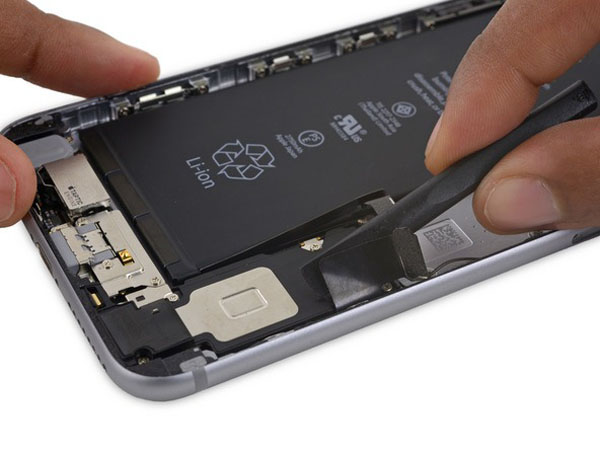

• Sử dụng đầu phẳng của một ống hút để tháo cáp nối đầu nối Lightning ra khỏi loa.

Bước 51:

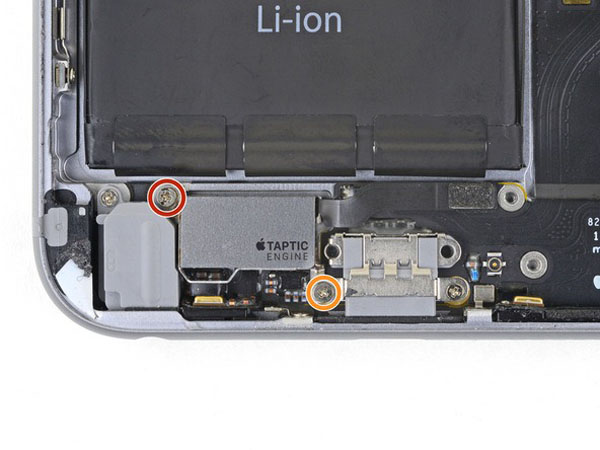

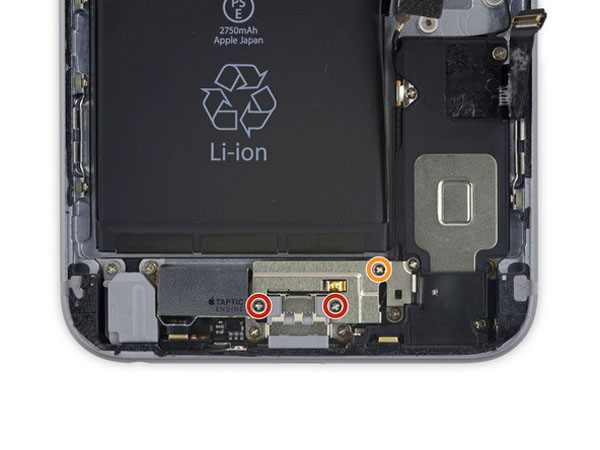

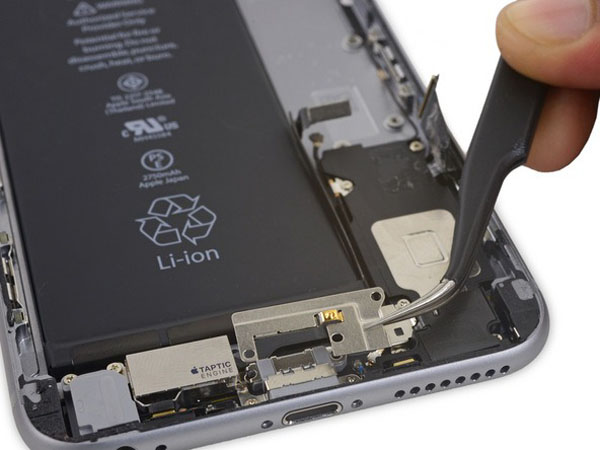

Tháo ba vít Phillips sau khỏi khung cáp Taptic Engine:

• Hai ốc vít 3,5 mm
• Một vít 2.7 mm

Tháo khung.

Bước 52:

Tháo năm vít Phillips đảm bảo loa cho vỏ phía sau:

• Hai ốc vít 2,7 mm
• Một vít 2,5 mm
• Một vít 1,5 mm
• Một vít 1,7 mm

Bước 53:

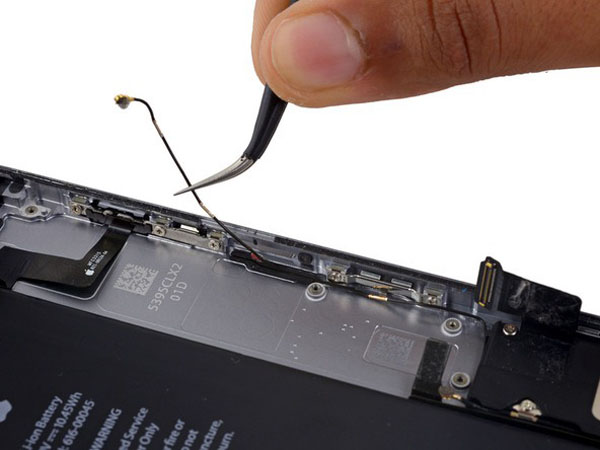

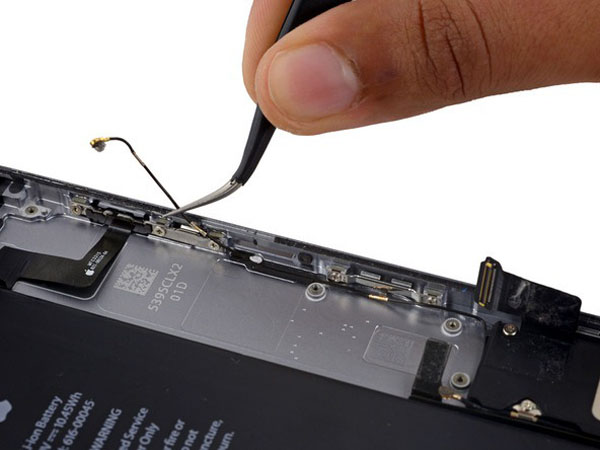

• Di chuyển cáp ăng-ten đa dạng Wi-Fi ra khỏi ống cao su.
• Nếu hình dán chỉ báo thiệt hại nước trắng gây khó khăn cho việc định tuyến cáp ăng-ten, hãy nhẹ nhàng bóc nhãn dán để truy cập tốt hơn.

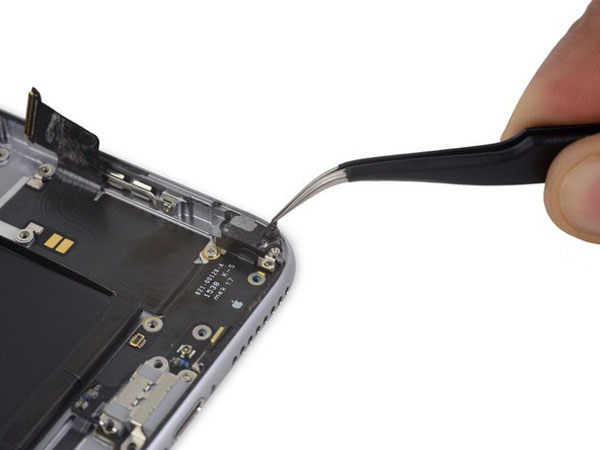

Bước 54:

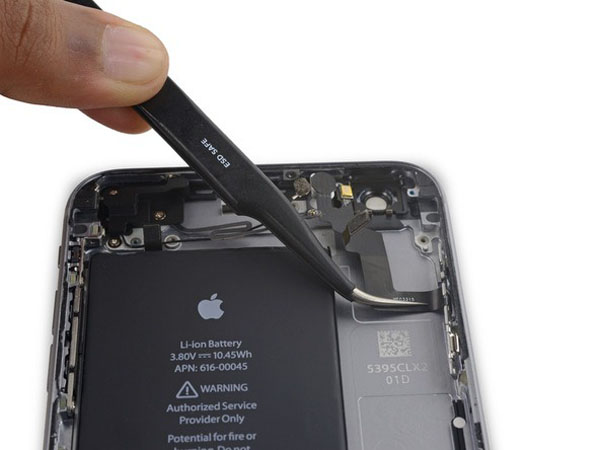

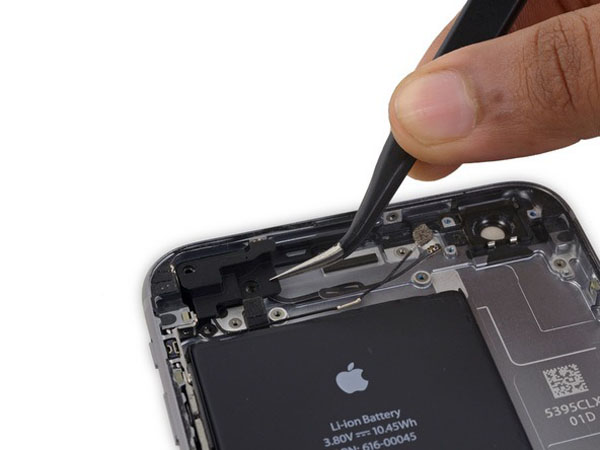

• Sử dụng một cặp nhíp để ngắt kết nối cáp ăng-ten đa dạng Wi-Fi khỏi cáp nối đầu nối Lightning.

Bước 55:

• Tháo vít Phillips 2,6 mm cuối cùng đảm bảo loa vào vỏ phía sau.

Bước 56:

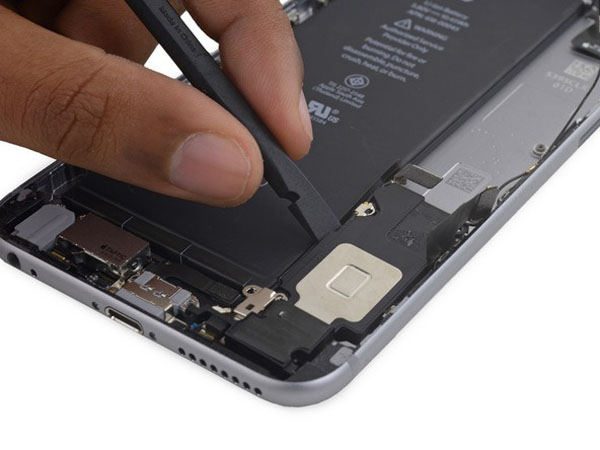

• Sử dụng đầu phẳng của một ống hút để nâng cụm loa ra khỏi vỏ của nó.
• Tháo cụm loa.

Bước 57:

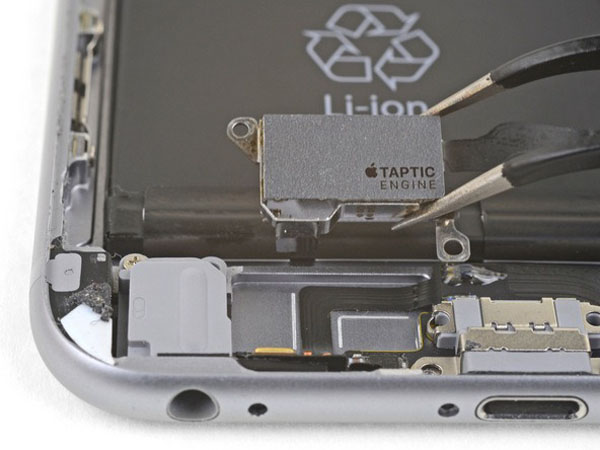

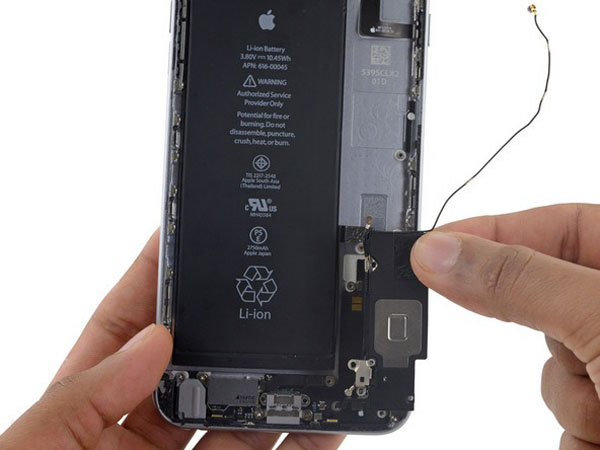

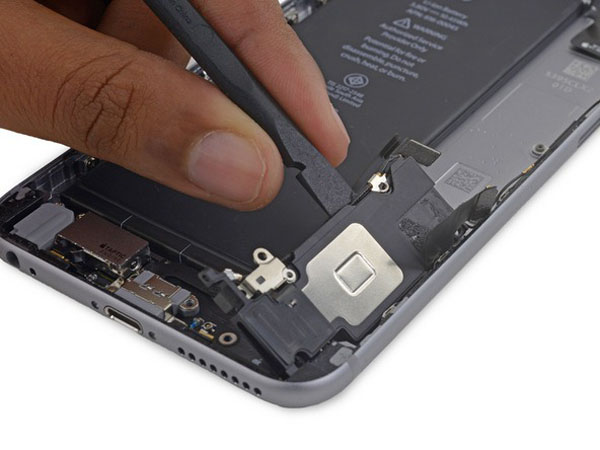

• Sử dụng các điểm của một spudger để ngắt kết nối cáp Flex Công cụ Taptic từ cáp flex thấp hơn.

Bước 58:

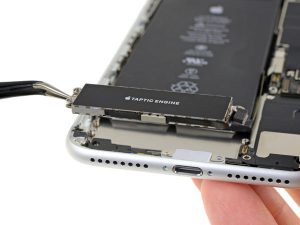

Tháo hai vít Phillips đảm bảo Công cụ Taptic cho vỏ phía sau:

• Một vít 3.1 mm
• Một vít 2.1 mm

Loại bỏ Công cụ Taptic.

Bước 59:

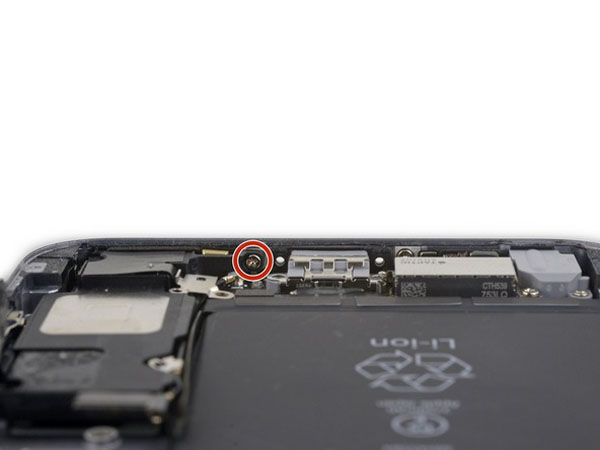

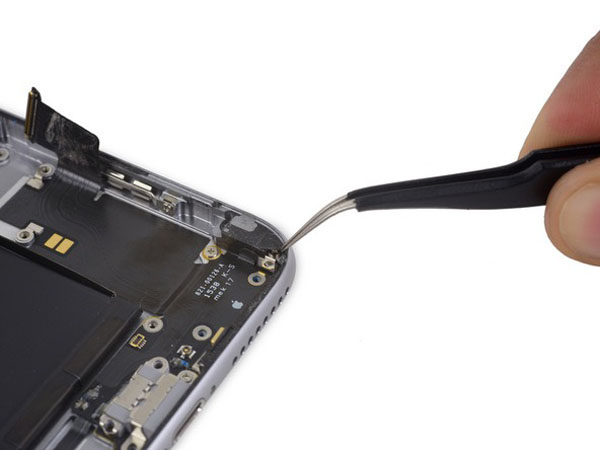

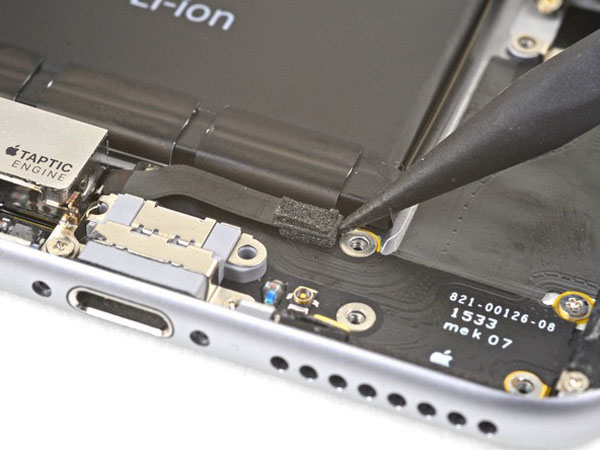

• Lột vỏ băng qua vít bảo đảm cáp nối đầu nối Lightning vào môi của điện thoại.

Bước 60:

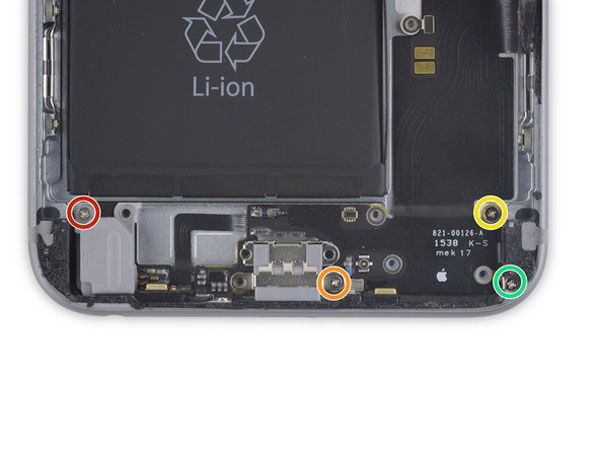

Tháo năm vít Phillips sau đây:

• Một vít 2,9 mm
• Một vít 1,9 mm
• Một vít 1,5 mm
• Một vít 1,6 mm

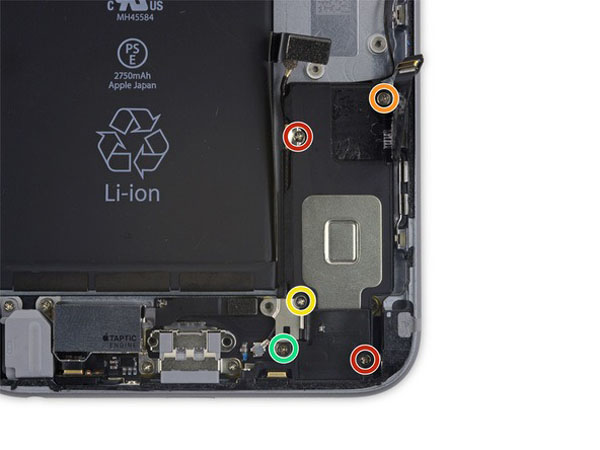

Một vít 1.3 mm đặt ở cạnh dưới của vỏ phía sau

Bước 61:

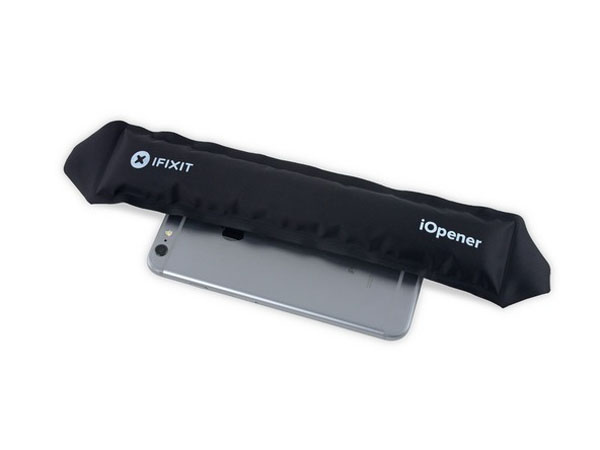

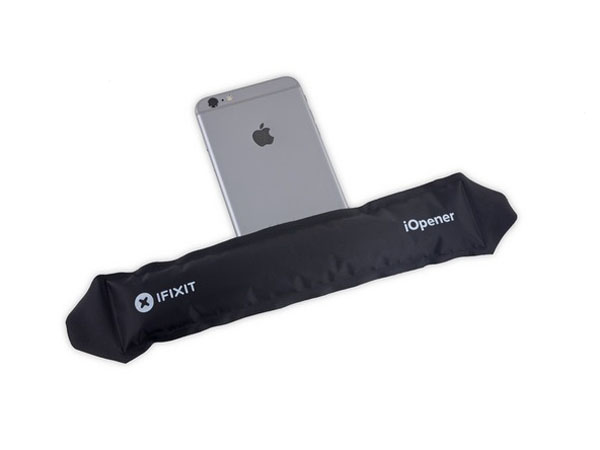

• Chuẩn bị một iOpener và đặt nó trên dưới cùng của điện thoại để làm mềm các chất kết dính giữ cáp nối flex sét tại chỗ.
• Đợi khoảng một phút để keo dính mềm trước khi tháo iOpener và tiếp tục.

Bước 62:

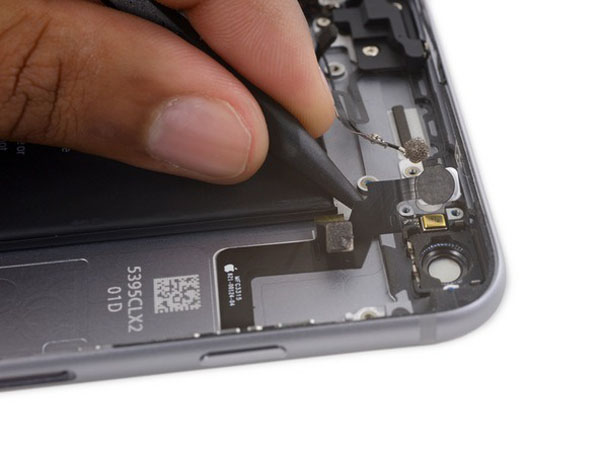

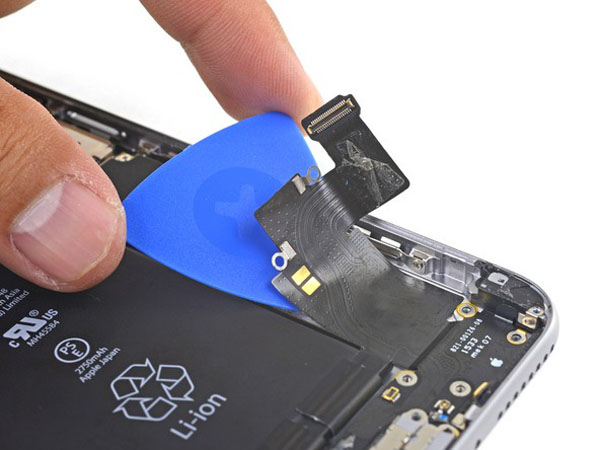

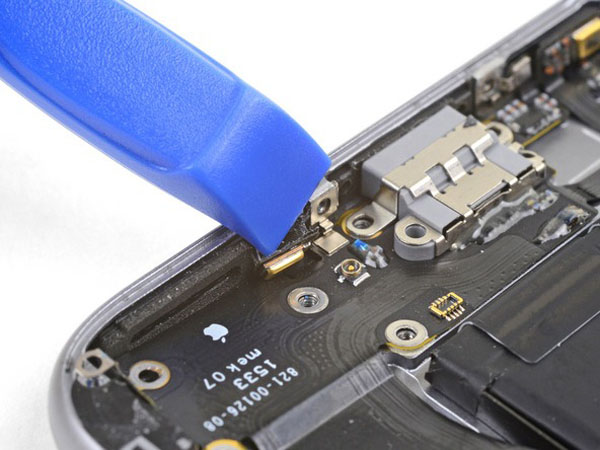

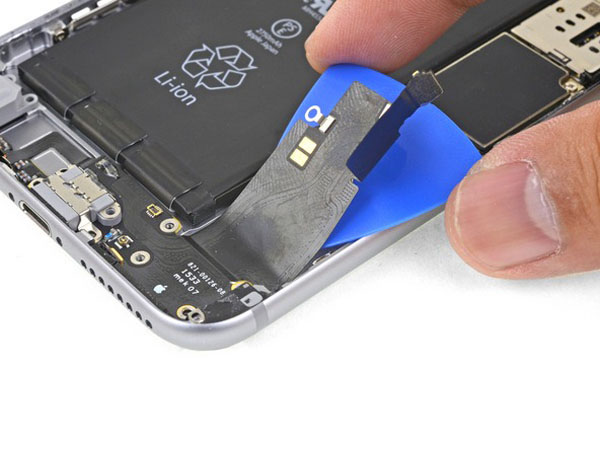

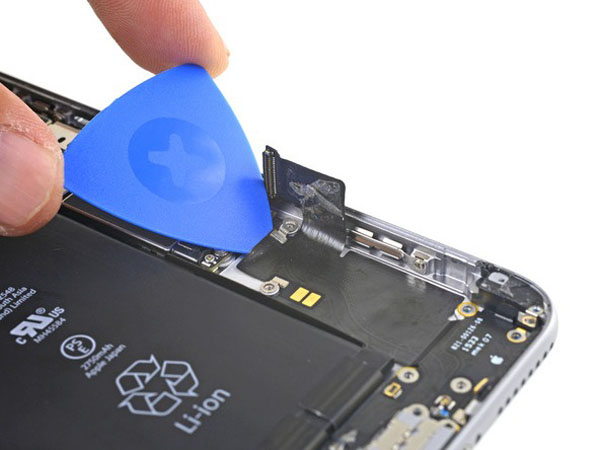

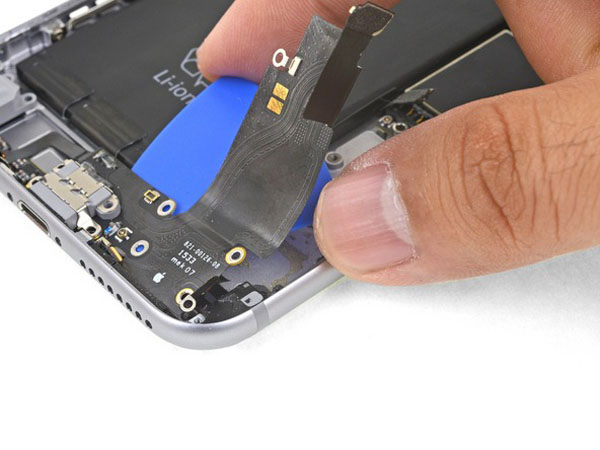

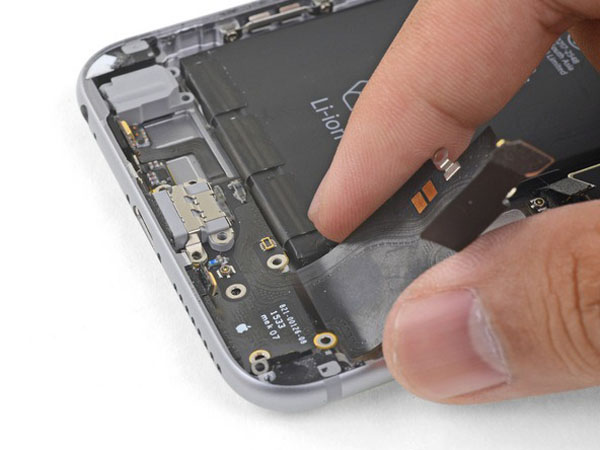

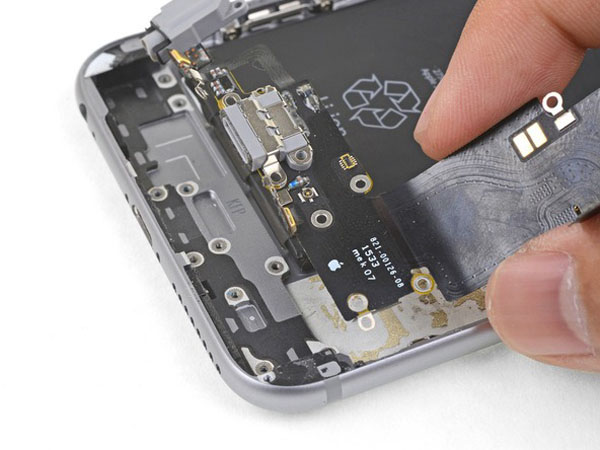

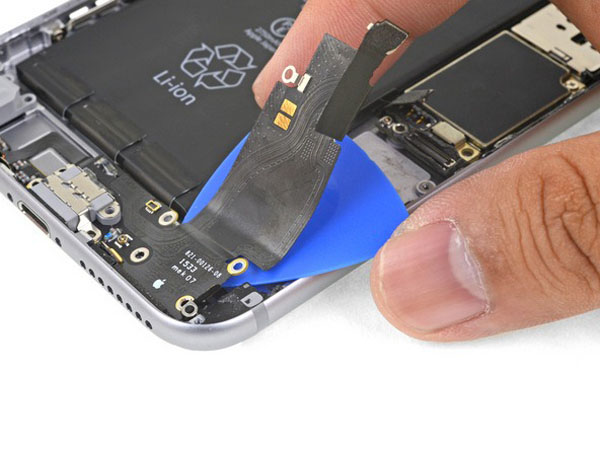

• Chèn một lựa chọn mở dưới cáp flex của đầu nối Lightning và từ từ cắt qua lớp keo giữ cáp vào vỏ phía sau.

Bước 63:

• Tiếp tục trượt nút mở bên dưới cáp flex.

Bước 64:

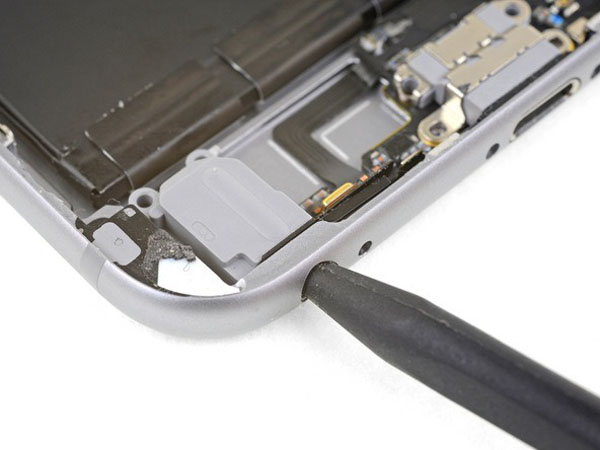

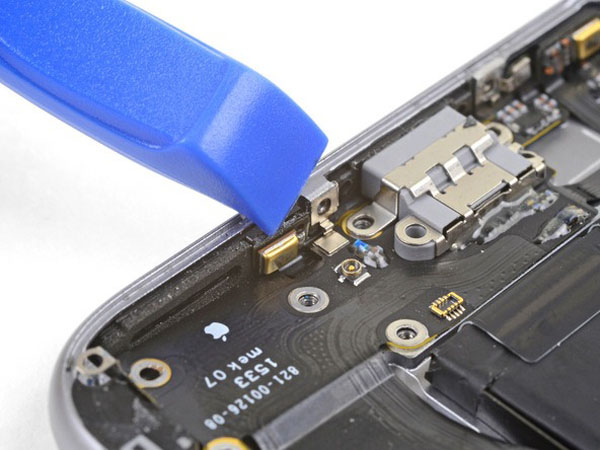

• Sử dụng một lựa chọn mở để nâng micro trái ra khỏi mép của vỏ phía sau.

Bước 65:

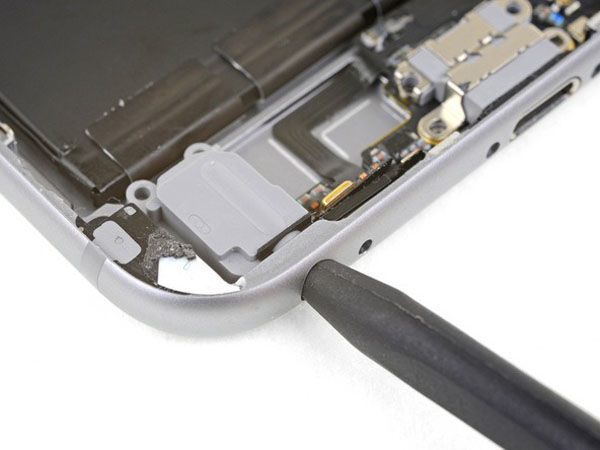

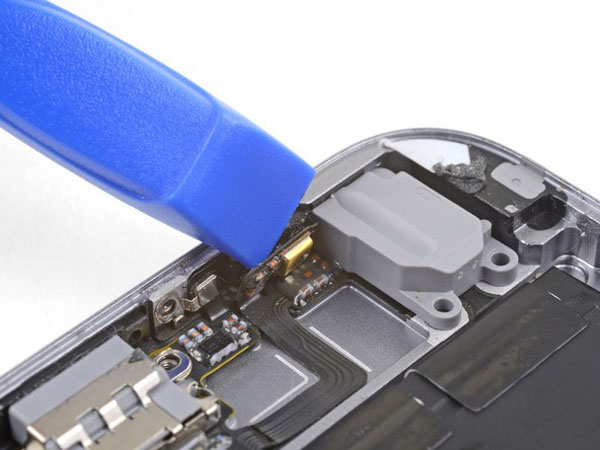

• Chèn điểm của một spudger vào giắc cắm tai nghe và lắc nhẹ nó để nới lỏng giắc cắm tai nghe từ mép dưới của vỏ máy.

Bước 66:

• Tháo cụm kết nối Lightning.

Nếu bộ phận thay thế của bạn không có giắc cắm tai nghe, hãy sử dụng nhíp để tháo miếng đệm khỏi phần cũ và chuyển nó vào bộ phận thay thế.

Trước khi cài đặt lại, hãy sử dụng một spudger để quét bất kỳ dư lượng chất kết dính còn lại nào từ vỏ phía sau. Bạn có thể sử dụng rượu isopropyl nồng độ cao để hỗ trợ quá trình này.

Bước 67:

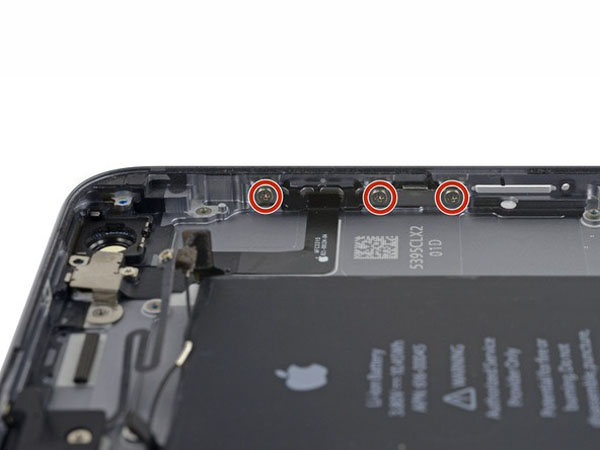

Tháo bốn đinh vít Phillips sau đây:

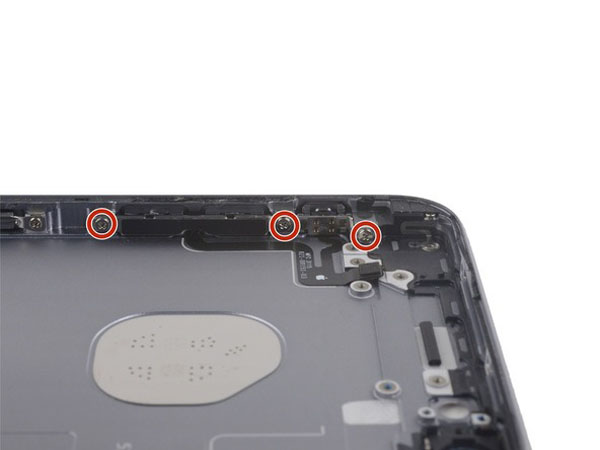

• Ba vít 2.0 mm giữ giá đỡ nút nguồn tại chỗ.
• Một vít Phillips 1,3 mm trên khung đèn flash và micrô.

Bước 68:

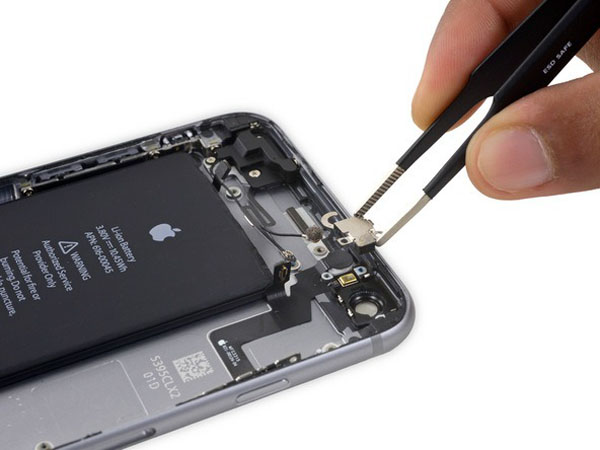

• Tháo khung đèn flash / micrô.

Bước 69:

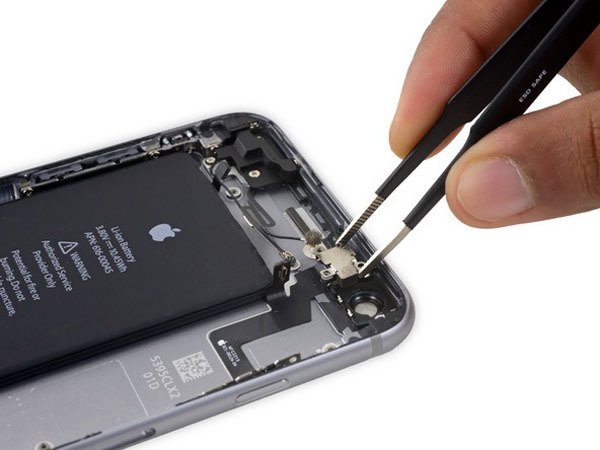

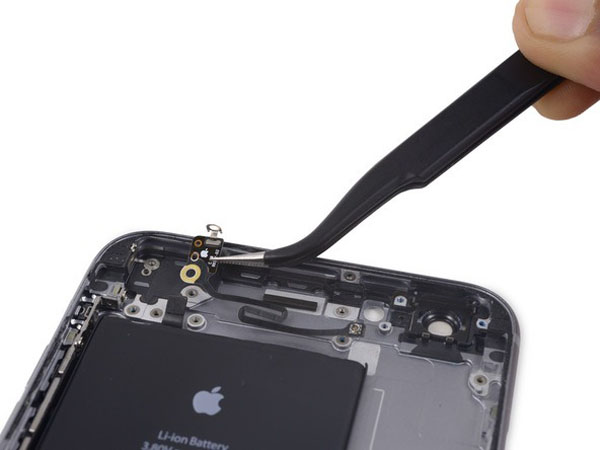

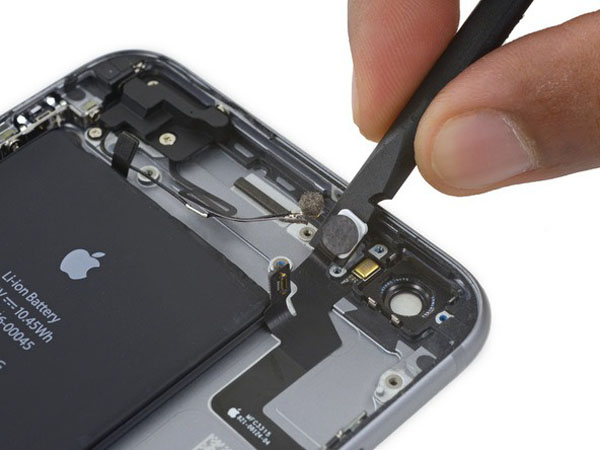

• Sử dụng đầu nhọn của một spudger để nhấc flash ra khỏi vỏ trong vỏ sau.

Bước 70:

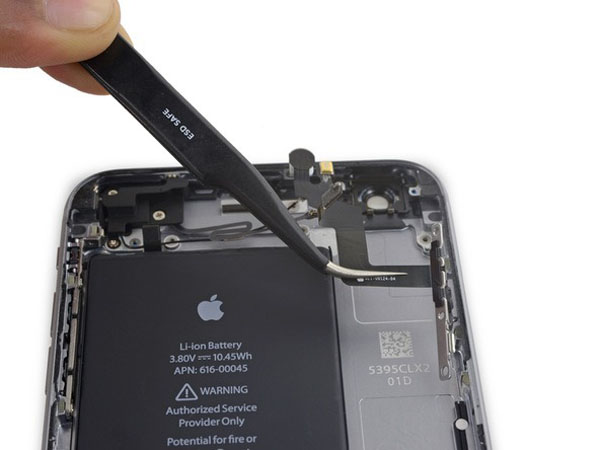

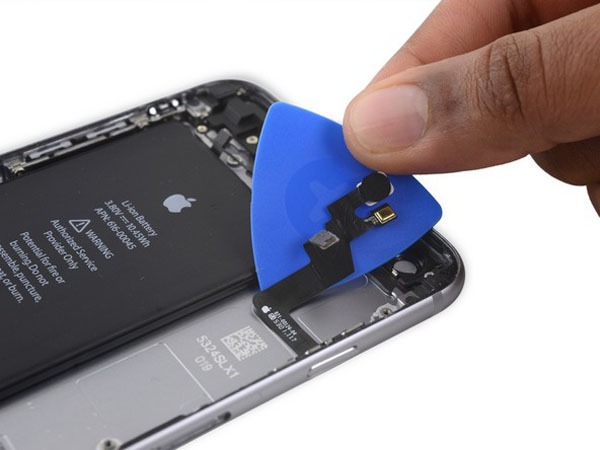

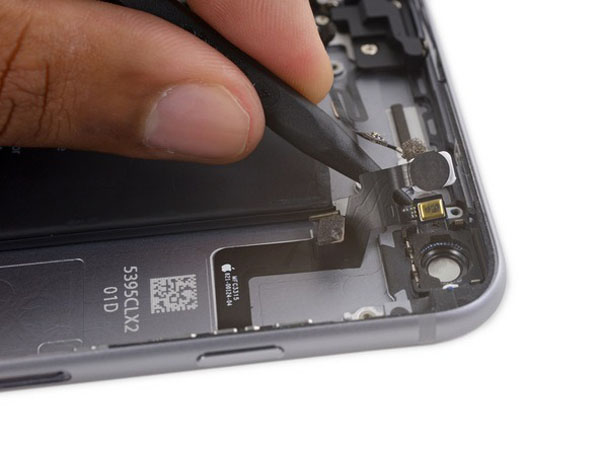

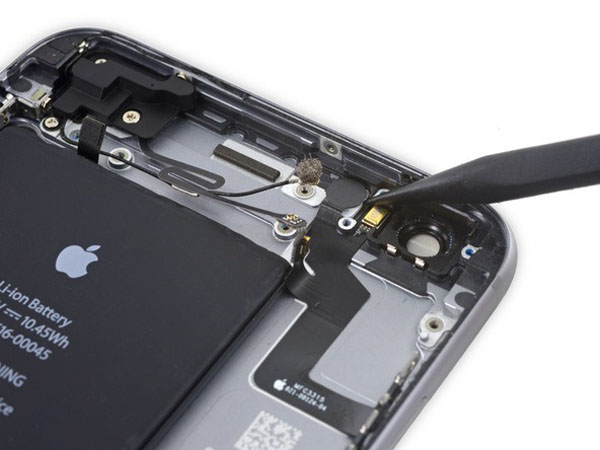

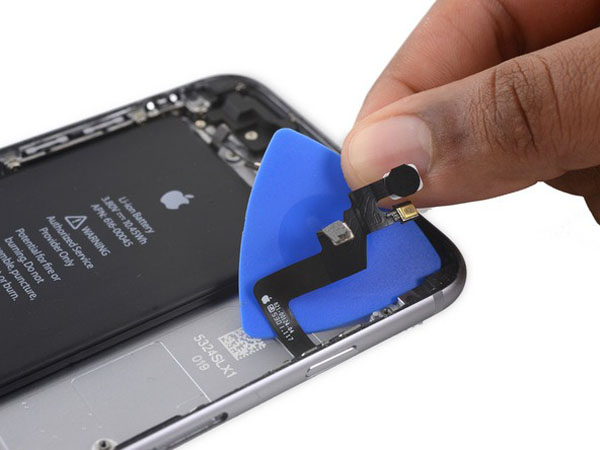

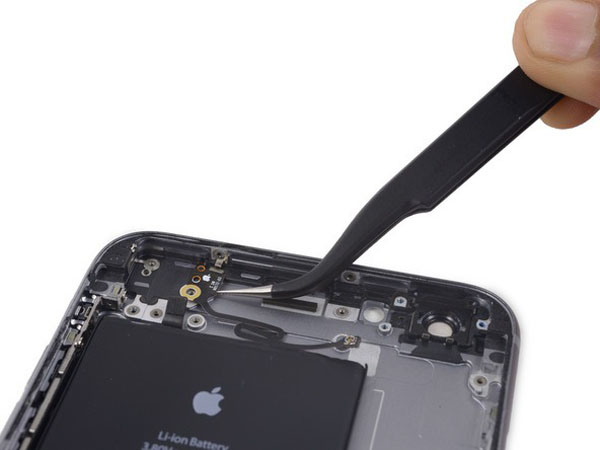

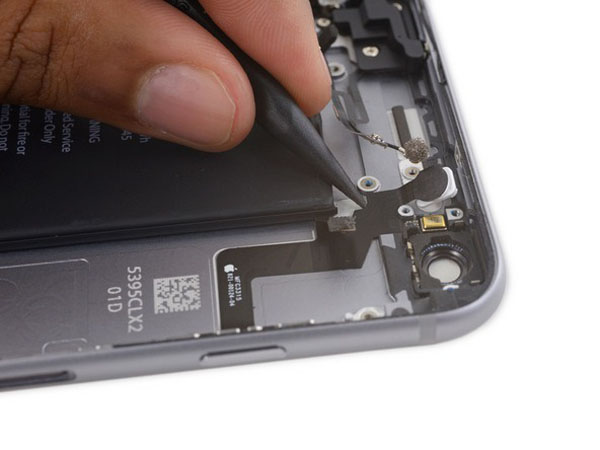

• Sử dụng đầu phẳng của một ống hút để bóc vỏ cáp nguồn nút flex ra khỏi vỏ phía sau.

Bước 71:

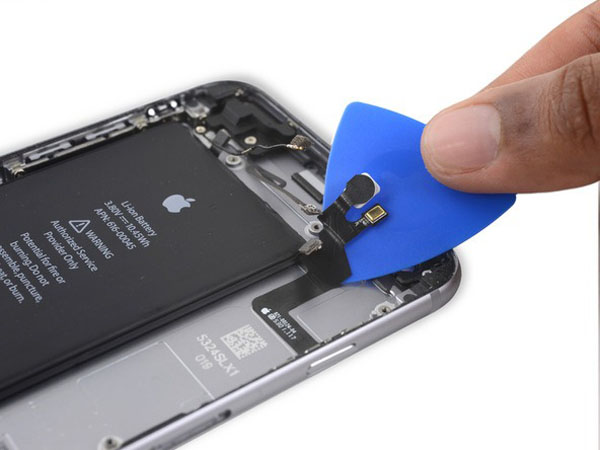

• Chèn đầu của một spudger bên dưới phần micrô của cáp flex và nhẹ nhàng kéo nó ra khỏi vỏ phía sau.

Bước 72:

• Trượt một lựa chọn mở bên dưới cáp flex nút nguồn để kéo cáp ra khỏi vỏ phía sau.

Bước 73:

• Tháo cáp flex nút nguồn.

Bước 74:

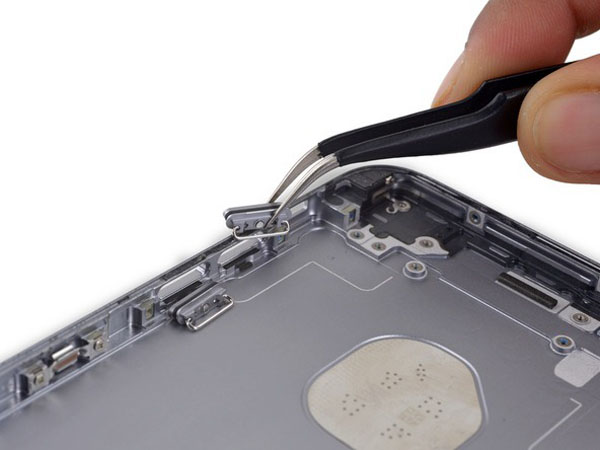

•  Nhẹ nhàng di chuyển nút nguồn ra khỏi khe cắm của nó trong trường hợp phía sau.

Bước 75:

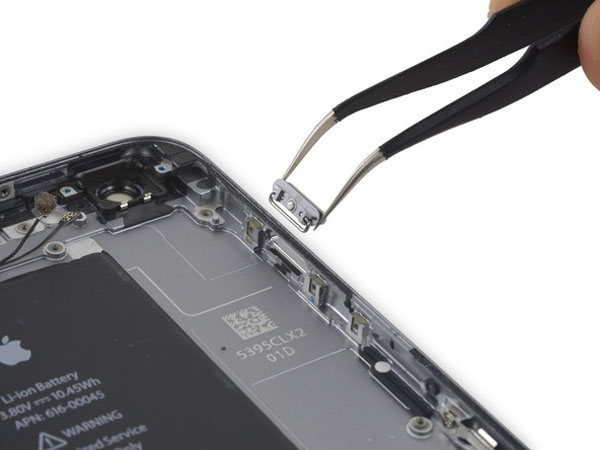

• Tháo nắp nút.

Bước 76:

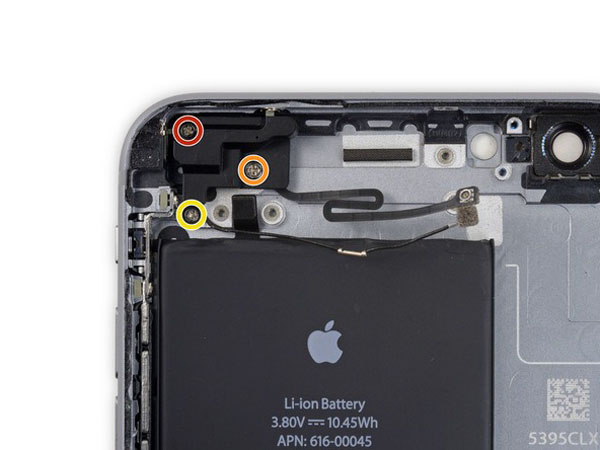

Tháo các vít sau đang giữ ăng-ten di động tại chỗ:

• Một vít Phillips 2,7 mm
• Một vít Phillips 1,7 mm
• Một vít Phillips 1,3 mm

Bước 77:

• Tháo ăng-ten di động.

Bước 78:

• Tháo vít Phillips 1.3 mm duy nhất đảm bảo ăng-ten Wi-Fi / Bluetooth vào vỏ phía sau.

Bước 79:

• Tháo ăng-ten Wi-Fi / Bluetooth.

Bước 80:

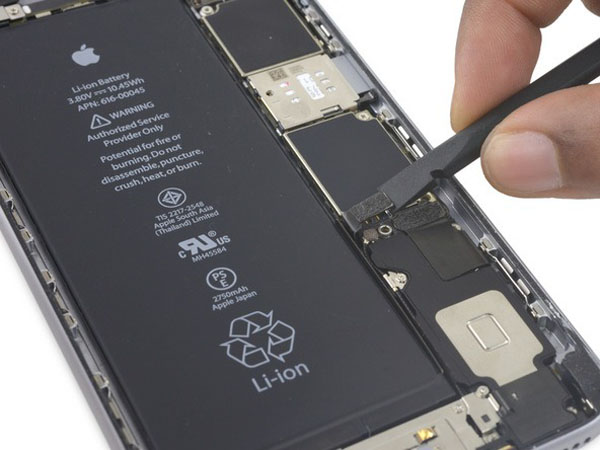

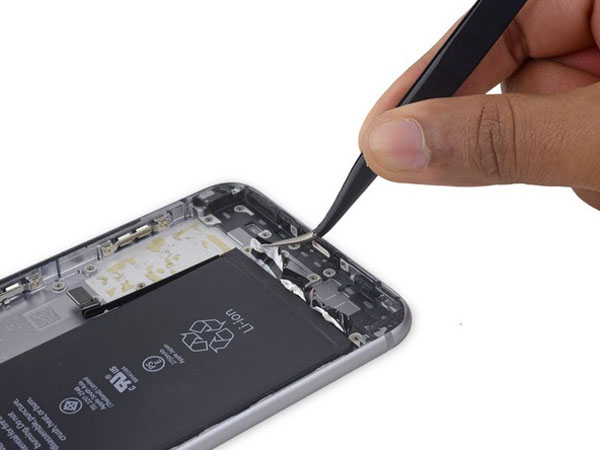

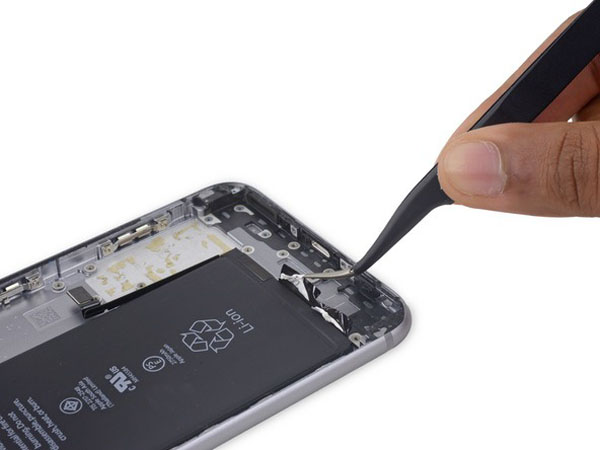

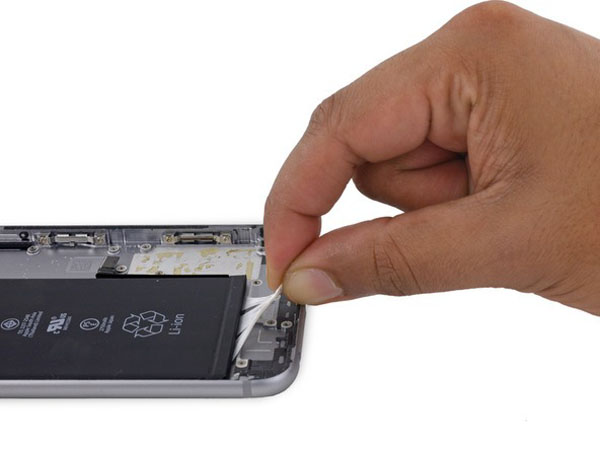

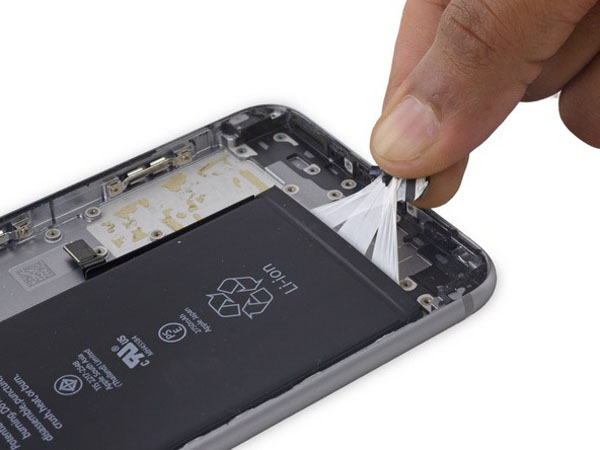

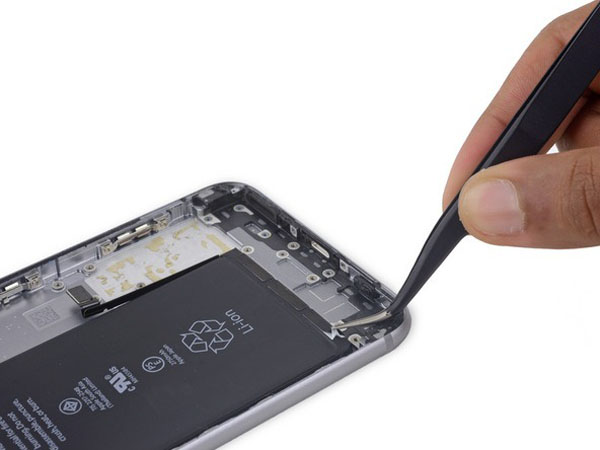

• Sử dụng một cặp nhíp để bóc các đầu của ba dải băng dính dọc theo cạnh đáy của pin.

Bước 81:

• Thu thập tất cả ba lời khuyên của các dải dính pin trong một tay.

!!! Hãy chắc chắn không làm nhăn bất kỳ dải nào trong quy trình này – chúng sẽ trở nên rất khó khăn để đối phó và sẽ không thẳng ra ngoài nữa.

Bước 82:

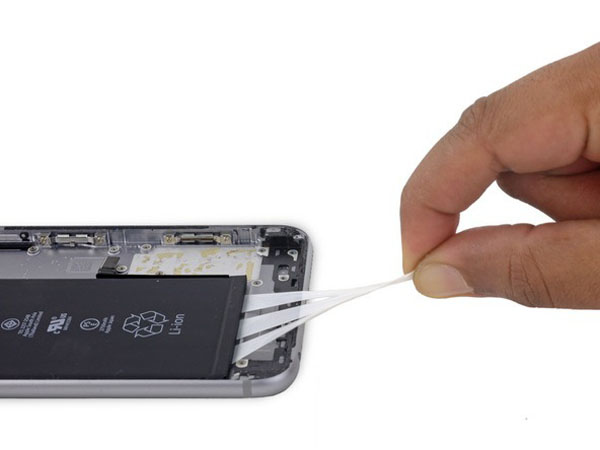

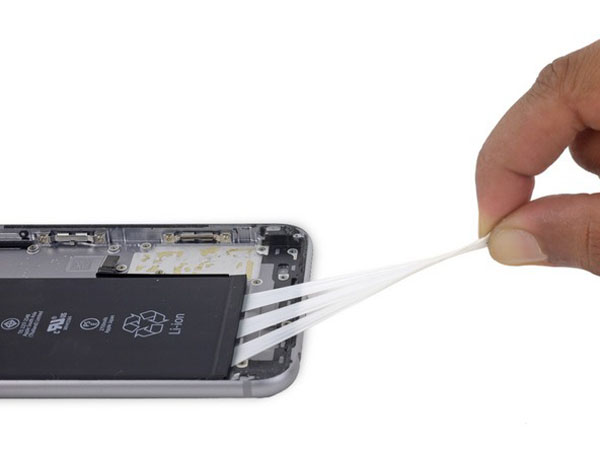

• Kéo các dải dính thẳng ra, giữ các dải phẳng và rộng cho đến khi chúng được loại bỏ hoàn toàn. Để có kết quả tốt nhất, hãy kéo các dải ở góc 60º trở xuống.

Các dải sẽ kéo dài đến nhiều lần độ dài ban đầu của chúng. Tiếp tục kéo cho đến khi bạn hoàn toàn loại bỏ tất cả ba dải.

!!! Giữ pin bằng một tay khi bạn đang kéo, hoặc các dải đàn hồi sẽ đẩy pin ra khỏi điện thoại khi chúng được tách ra khỏi vỏ phía sau.

Bước 83:

Nếu bạn đã loại bỏ thành công tất cả ba dải dính, hãy chuyển sang bước tiếp theo. Nếu không, bạn sẽ cần phải nâng pin từ vỏ phía sau.

• Chuẩn bị một iOpener và áp dụng nó vào mặt sau của vỏ phía sau, trực tiếp trên pin. Ngoài ra, bạn có thể áp dụng nhiệt bằng cách sử dụng súng nhiệt hoặc máy sấy tóc.

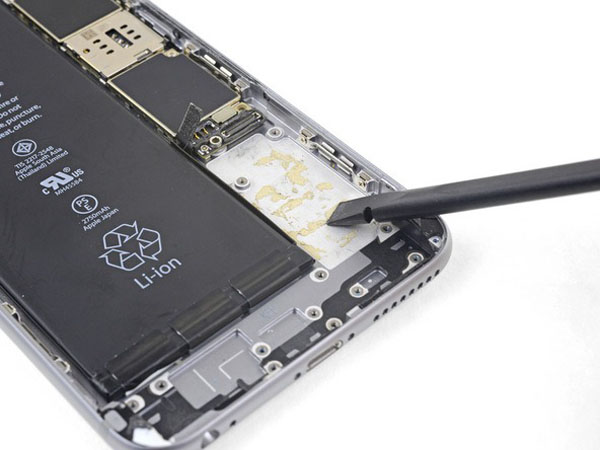

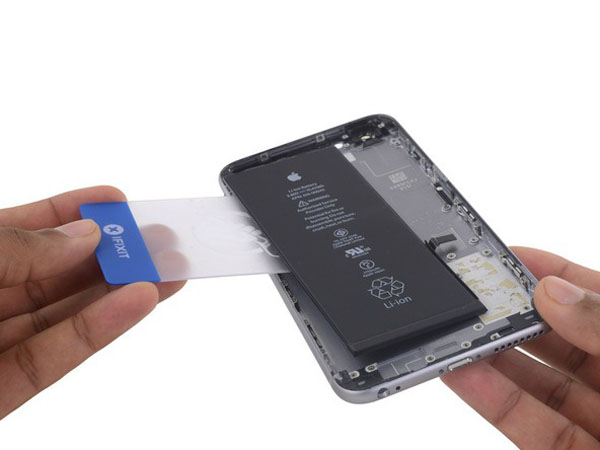

• Sau khoảng một phút, hãy lật điện thoại và sử dụng thẻ nhựa để xé qua bất kỳ chất dính còn lại nào.

Bước 84:

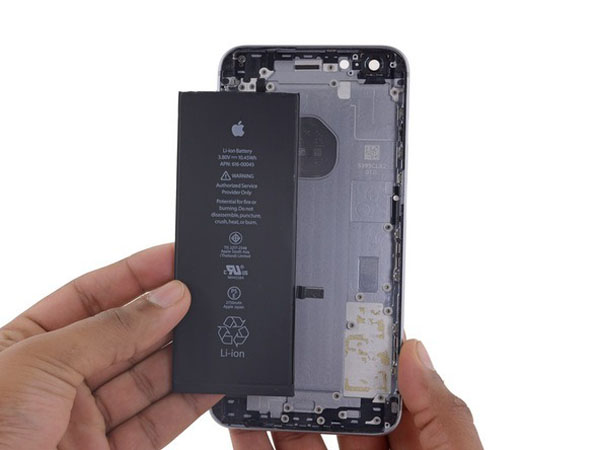

• Tháo pin.

Bước 85:

• Tháo ba vít Phillips 2,4 mm trên giá đỡ cáp điều khiển âm thanh.

Bước 86:

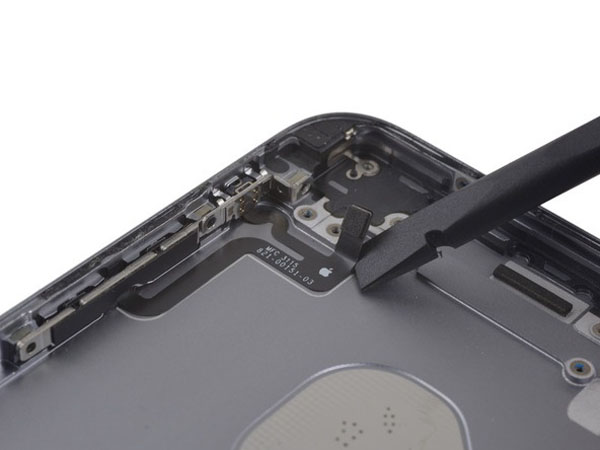

• Sử dụng đầu phẳng của một spudger để bẻ cong cáp điều khiển âm lượng.

Bước 87:

• Tháo cáp điều khiển âm lượng.

Trong quá trình lắp ráp lại, hãy đặt công tắc điều khiển âm lượng ở vị trí đầu tiên, sau đó là công tắc tắt tiếng.

Bước 88:

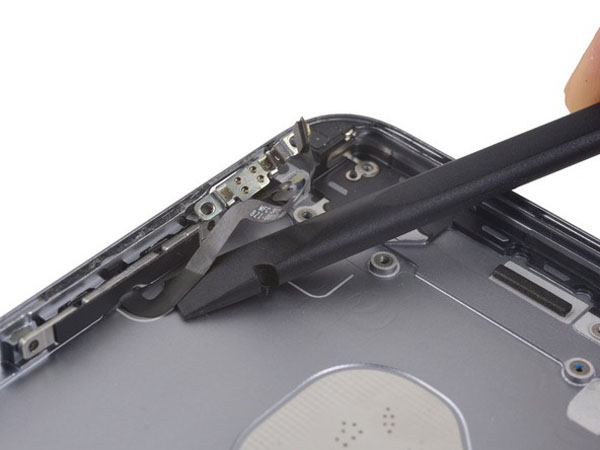

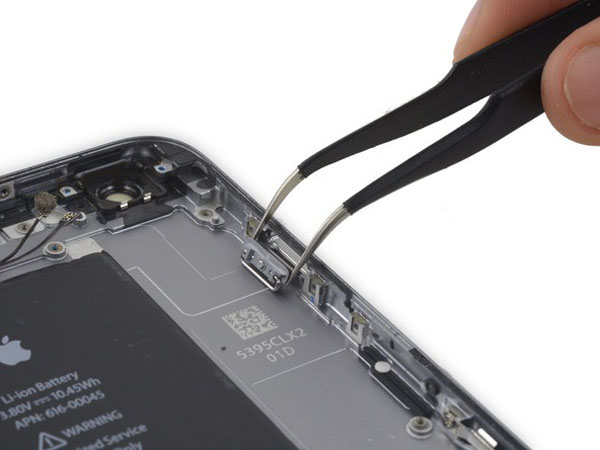

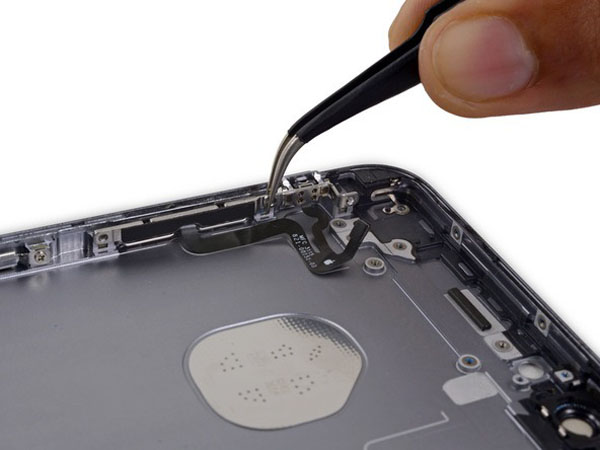

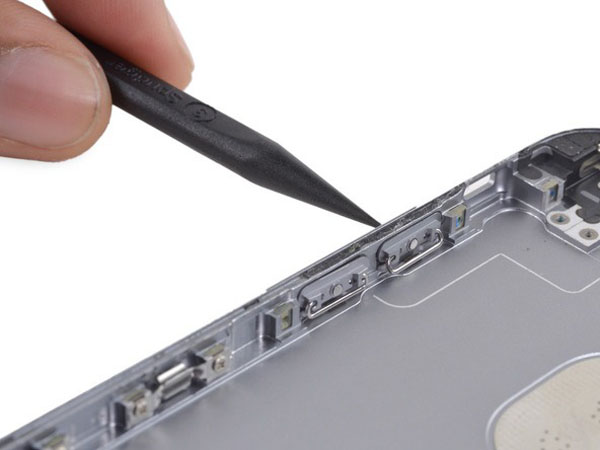

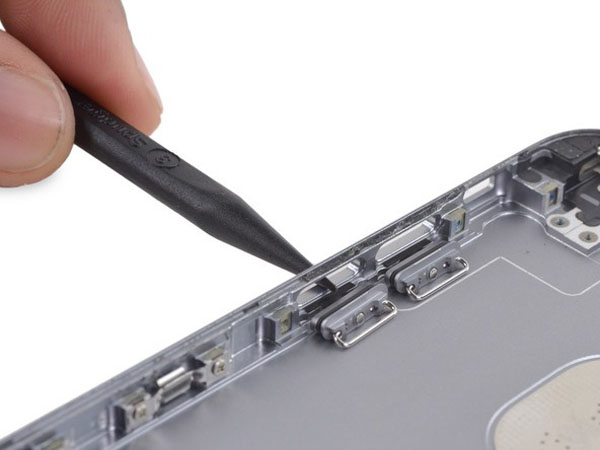

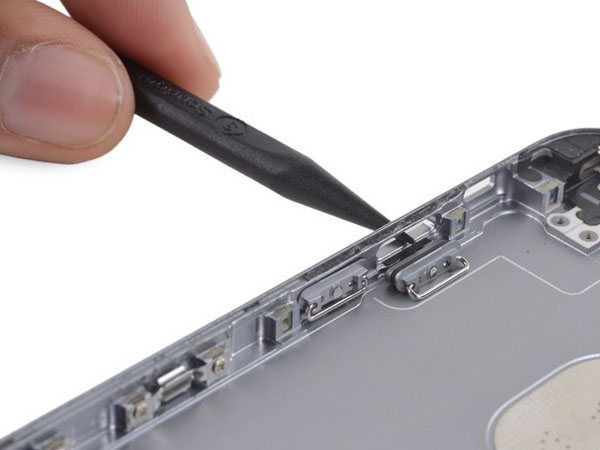

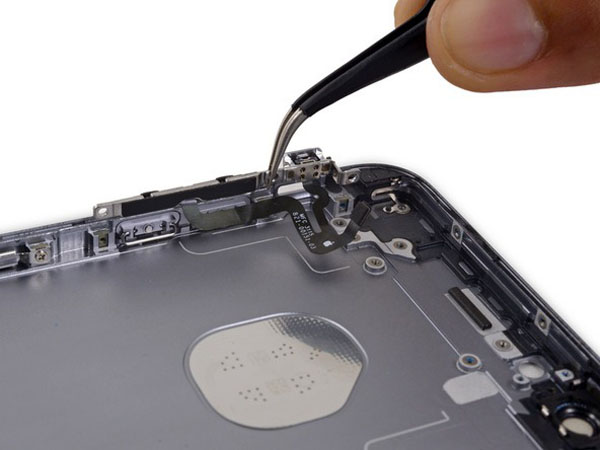

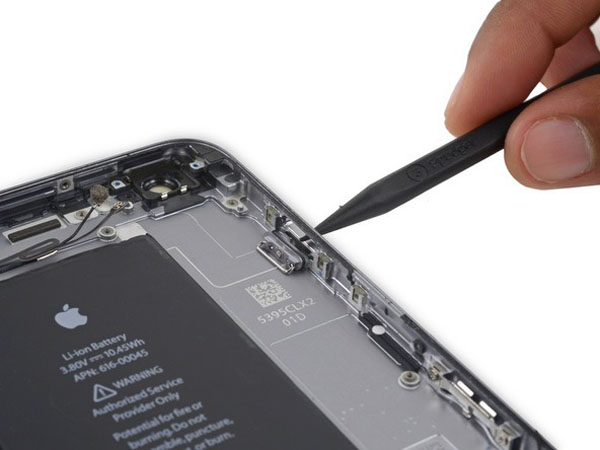

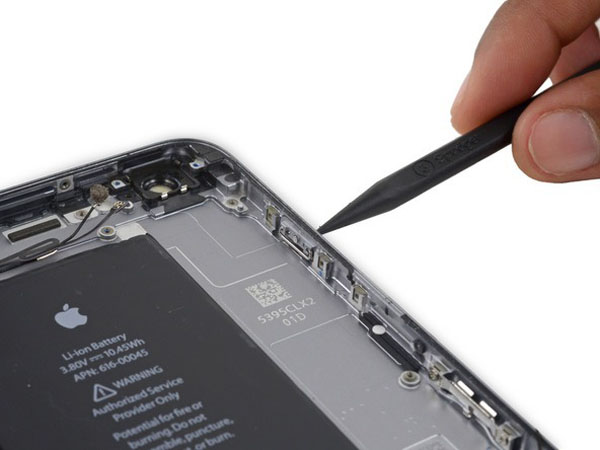

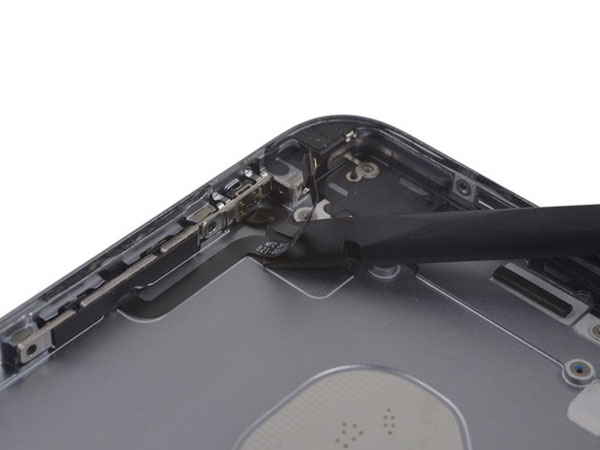

• Sử dụng đầu nhọn của một spudger để di chuyển nút điều khiển âm lượng bao gồm ra khỏi khe của họ trong trường hợp phía sau.

Bước 89:

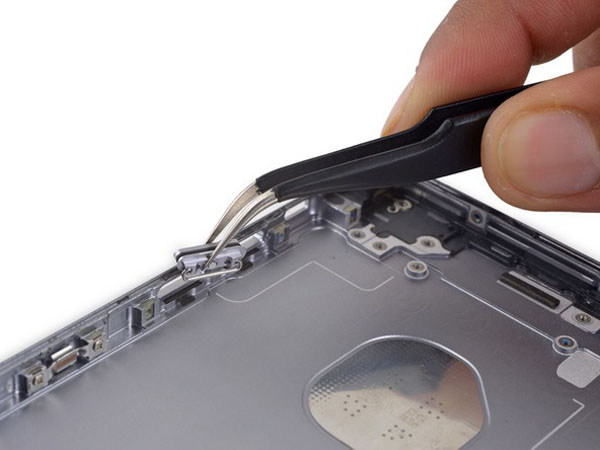

• Tháo nút điều khiển âm lượng.

Bước 90:

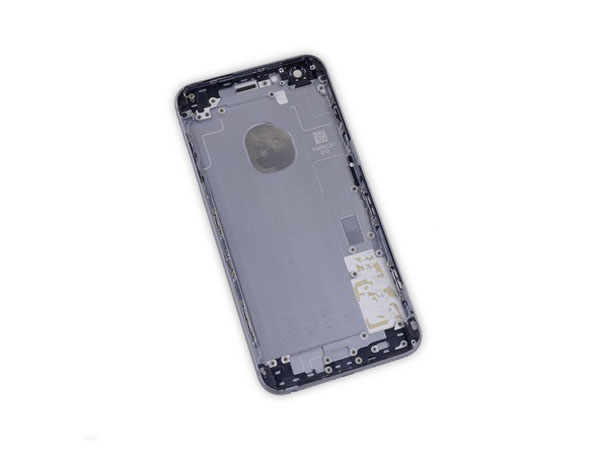

• Chỉ có vỏ sau vẫn còn.
